PROJEKT BUDOWLANY. Instalacja elektryczna wewnętrzna i instalacja odgromowa w budynku Internatu wraz z kotłownią i zapleczem. BRANśA ELEKTRYCZNA

Transkrypt

1 PROJEKT BUDOWLANY w budynku Internatu wraz z kotłownią i zapleczem BRANśA ELEKTRYCZNA OBIEKT: INWESTOR: Zespół Szkół Leśnych budynek Internatu wraz z Kotłownią i zapleczem Al. Jana Pawła II 1, Lesko Zespół Szkół Leśnych Al. Jana Pawła II 1, Lesko NUMER DZIAŁKI: 1325/1 JEDNOSTKA PROJEKTOWANIA: SOLARSYSTEM s.c. Łapa M., Olesek W., Skorut E Myślenice, ul. Słowackiego 42 tel./fax.: (0-12) biuro@solar-system.pl DATA: Kwiecień, 2011 Projektował: branŝa elektryczna mgr inŝ. Tomasz Witusik PDK/0078/POOE/05 Sprawdził: branŝa elektryczna Spis zawartości opracowania str.2 mgr inŝ. Tomasz Radoń Nr upr. PDK/0116/POOE/07

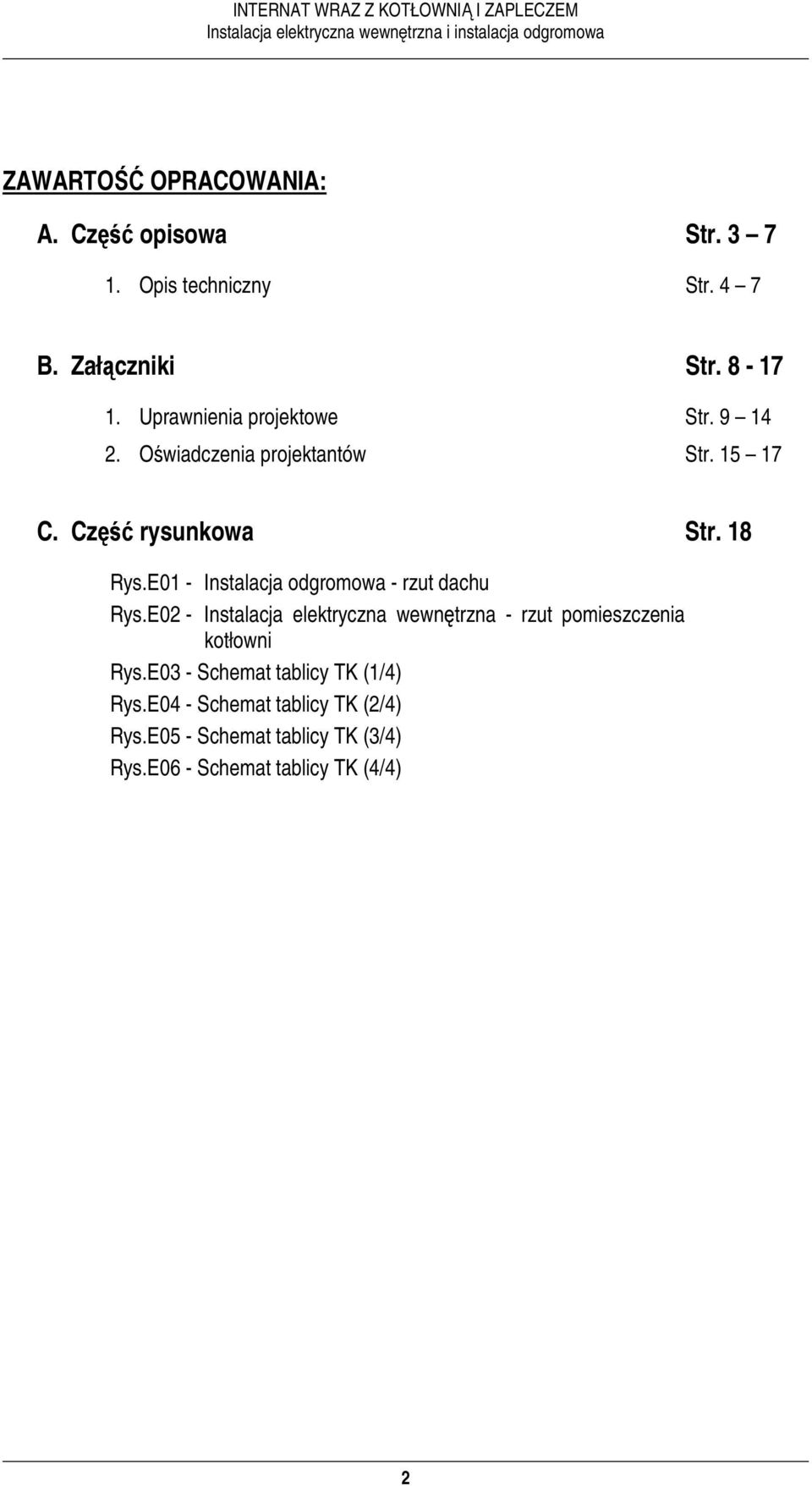

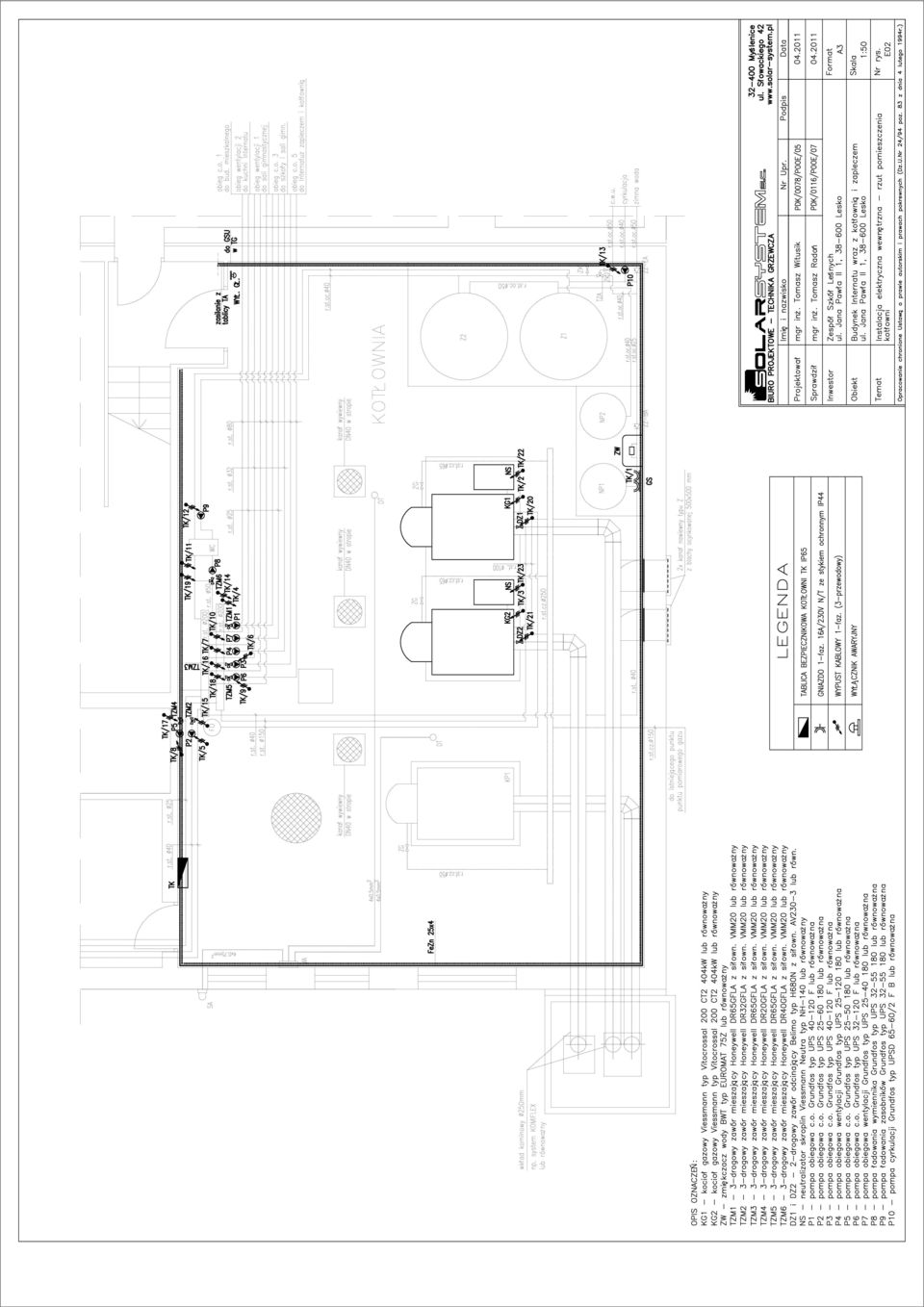

2 ZAWARTOŚĆ OPRACOWANIA: A. Część opisowa Str Opis techniczny Str. 4 7 B. Załączniki Str Uprawnienia projektowe Str Oświadczenia projektantów Str C. Część rysunkowa Str. 18 Rys.E01 - Instalacja odgromowa - rzut dachu Rys.E02 - Instalacja elektryczna wewnętrzna - rzut pomieszczenia kotłowni Rys.E03 - Schemat tablicy TK (1/4) Rys.E04 - Schemat tablicy TK (2/4) Rys.E05 - Schemat tablicy TK (3/4) Rys.E06 - Schemat tablicy TK (4/4) 2

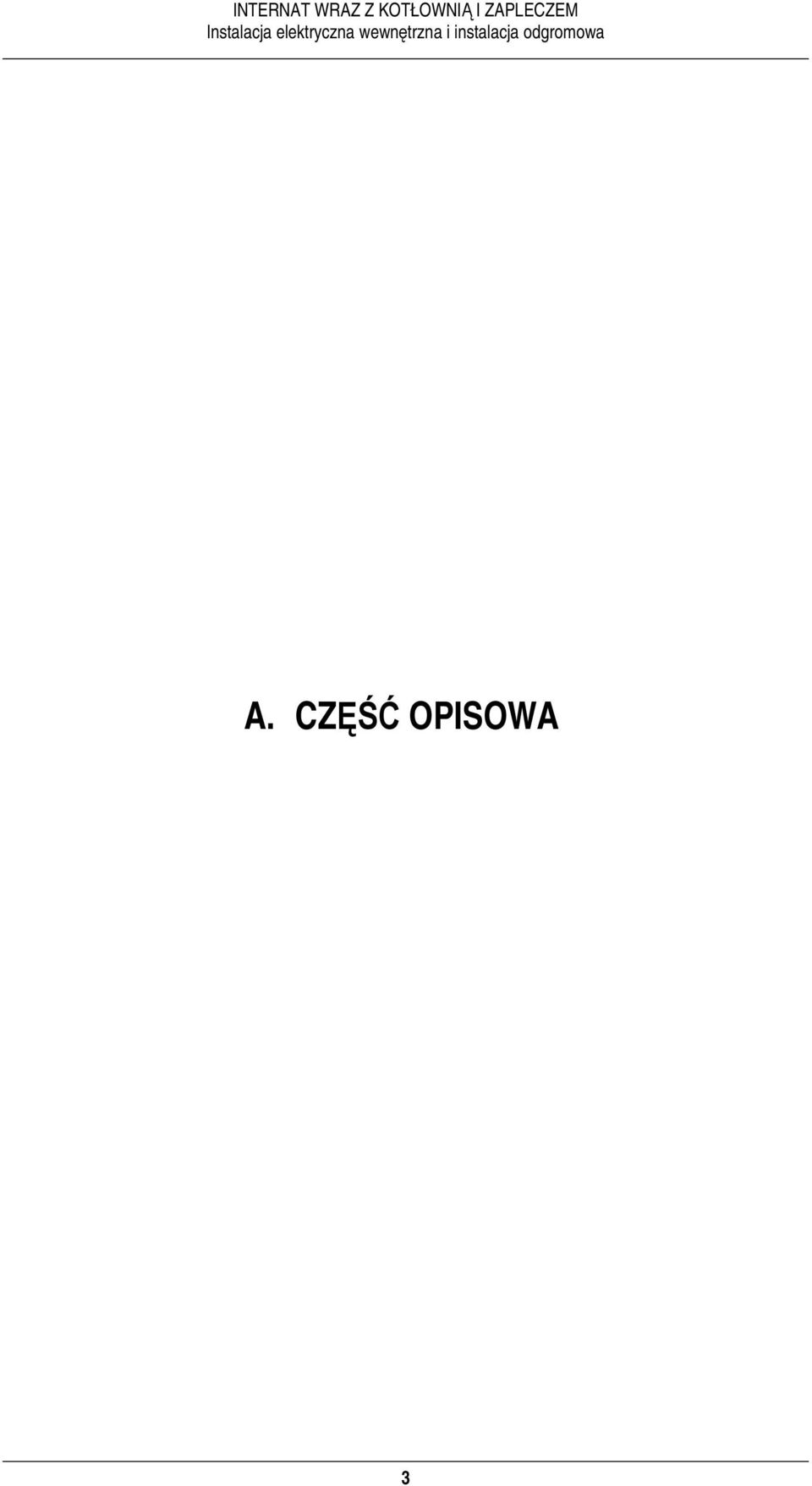

3 A. CZĘŚĆ OPISOWA 3

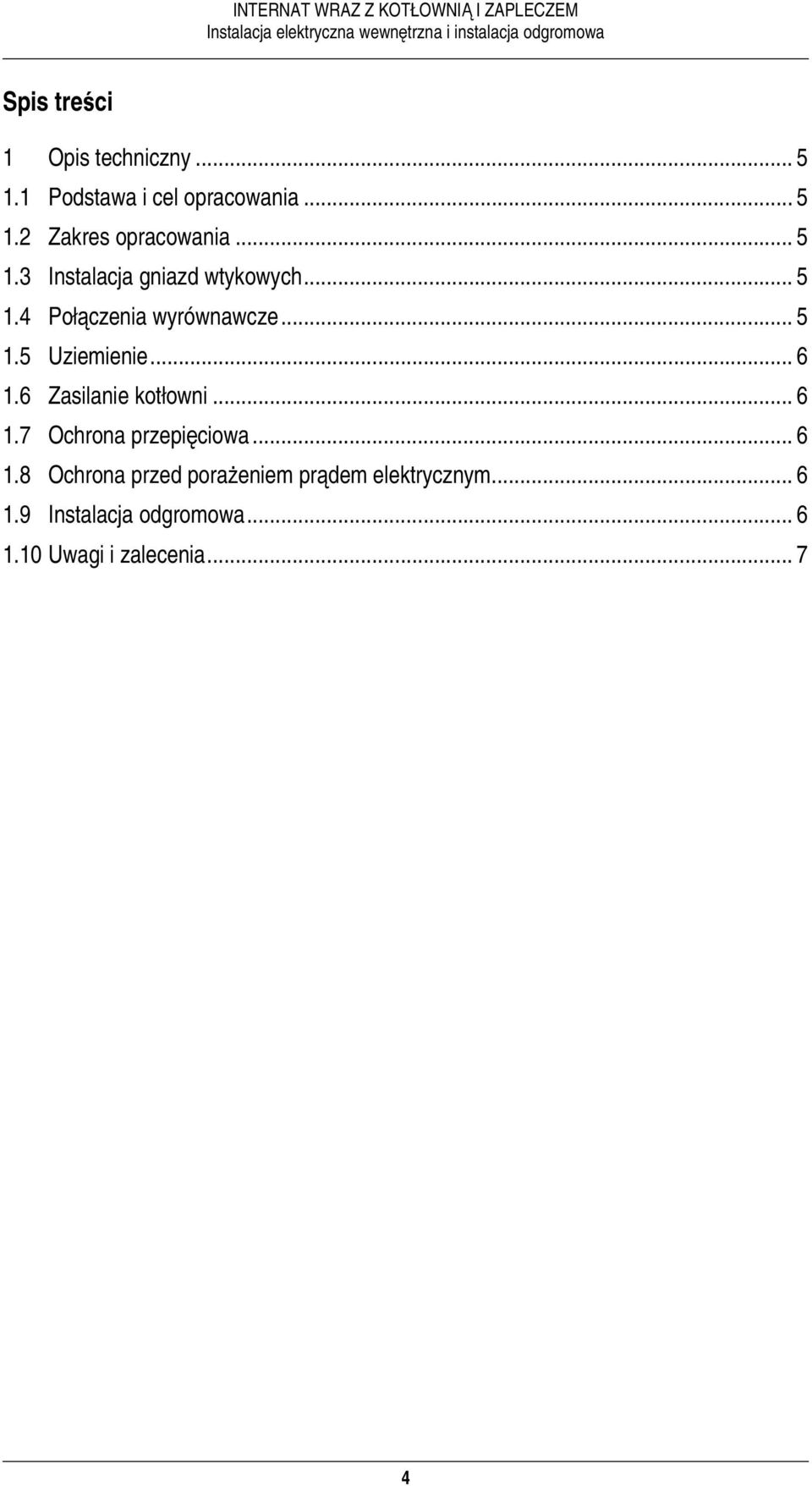

4 Spis treści 1 Opis techniczny Podstawa i cel opracowania Zakres opracowania Instalacja gniazd wtykowych Połączenia wyrównawcze Uziemienie Zasilanie kotłowni Ochrona przepięciowa Ochrona przed poraŝeniem prądem elektrycznym Instalacja odgromowa Uwagi i zalecenia

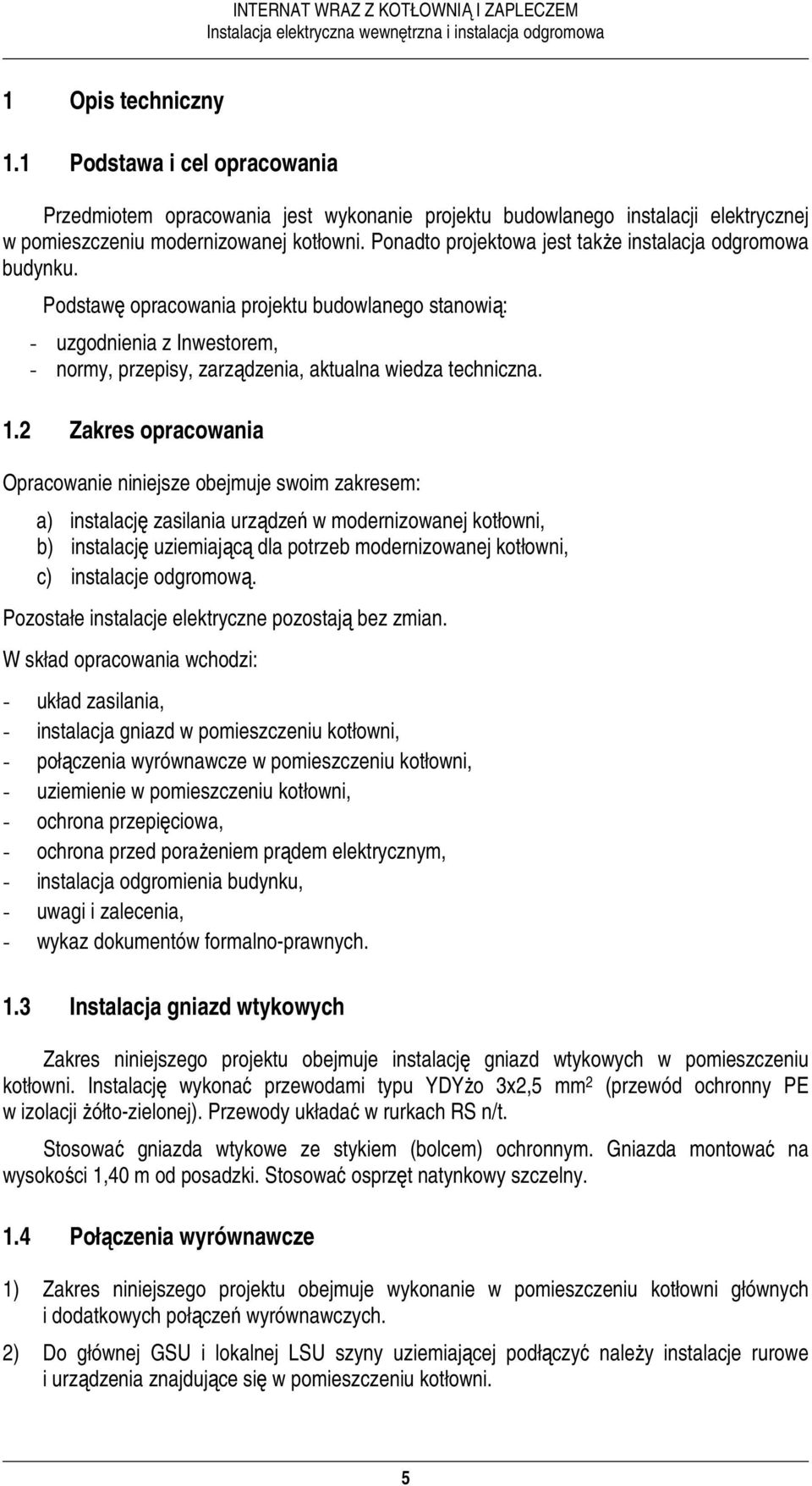

5 1 Opis techniczny 1.1 Podstawa i cel opracowania Przedmiotem opracowania jest wykonanie projektu budowlanego instalacji elektrycznej w pomieszczeniu modernizowanej kotłowni. Ponadto projektowa jest takŝe instalacja odgromowa budynku. Podstawę opracowania projektu budowlanego stanowią: - uzgodnienia z Inwestorem, - normy, przepisy, zarządzenia, aktualna wiedza techniczna. 1.2 Zakres opracowania Opracowanie niniejsze obejmuje swoim zakresem: a) instalację zasilania urządzeń w modernizowanej kotłowni, b) instalację uziemiającą dla potrzeb modernizowanej kotłowni, c) instalacje odgromową. Pozostałe instalacje elektryczne pozostają bez zmian. W skład opracowania wchodzi: - układ zasilania, - instalacja gniazd w pomieszczeniu kotłowni, - połączenia wyrównawcze w pomieszczeniu kotłowni, - uziemienie w pomieszczeniu kotłowni, - ochrona przepięciowa, - ochrona przed poraŝeniem prądem elektrycznym, - instalacja odgromienia budynku, - uwagi i zalecenia, - wykaz dokumentów formalno-prawnych. 1.3 Instalacja gniazd wtykowych Zakres niniejszego projektu obejmuje instalację gniazd wtykowych w pomieszczeniu kotłowni. Instalację wykonać przewodami typu YDYŜo 3x2,5 mm 2 (przewód ochronny PE w izolacji Ŝółto-zielonej). Przewody układać w rurkach RS n/t. Stosować gniazda wtykowe ze stykiem (bolcem) ochronnym. Gniazda montować na wysokości 1,40 m od posadzki. Stosować osprzęt natynkowy szczelny. 1.4 Połączenia wyrównawcze 1) Zakres niniejszego projektu obejmuje wykonanie w pomieszczeniu kotłowni głównych i dodatkowych połączeń wyrównawczych. 2) Do głównej GSU i lokalnej LSU szyny uziemiającej podłączyć naleŝy instalacje rurowe i urządzenia znajdujące się w pomieszczeniu kotłowni. 5

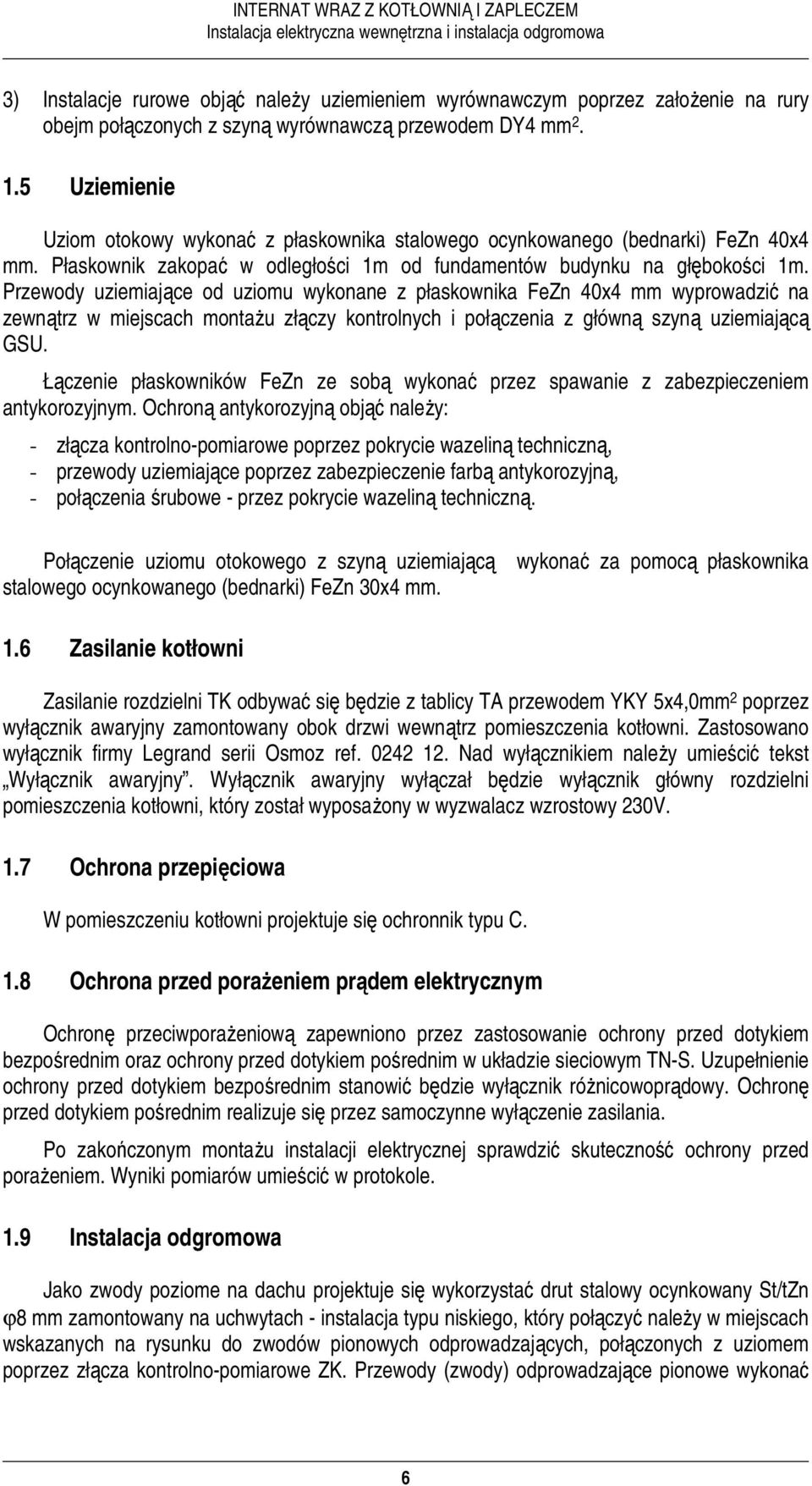

6 3) Instalacje rurowe objąć naleŝy uziemieniem wyrównawczym poprzez załoŝenie na rury obejm połączonych z szyną wyrównawczą przewodem DY4 mm Uziemienie Uziom otokowy wykonać z płaskownika stalowego ocynkowanego (bednarki) FeZn 40x4 mm. Płaskownik zakopać w odległości 1m od fundamentów budynku na głębokości 1m. Przewody uziemiające od uziomu wykonane z płaskownika FeZn 40x4 mm wyprowadzić na zewnątrz w miejscach montaŝu złączy kontrolnych i połączenia z główną szyną uziemiającą GSU. Łączenie płaskowników FeZn ze sobą wykonać przez spawanie z zabezpieczeniem antykorozyjnym. Ochroną antykorozyjną objąć naleŝy: - złącza kontrolno-pomiarowe poprzez pokrycie wazeliną techniczną, - przewody uziemiające poprzez zabezpieczenie farbą antykorozyjną, - połączenia śrubowe - przez pokrycie wazeliną techniczną. Połączenie uziomu otokowego z szyną uziemiającą stalowego ocynkowanego (bednarki) FeZn 30x4 mm. wykonać za pomocą płaskownika 1.6 Zasilanie kotłowni Zasilanie rozdzielni TK odbywać się będzie z tablicy TA przewodem YKY 5x4,0mm 2 poprzez wyłącznik awaryjny zamontowany obok drzwi wewnątrz pomieszczenia kotłowni. Zastosowano wyłącznik firmy Legrand serii Osmoz ref Nad wyłącznikiem naleŝy umieścić tekst Wyłącznik awaryjny. Wyłącznik awaryjny wyłączał będzie wyłącznik główny rozdzielni pomieszczenia kotłowni, który został wyposaŝony w wyzwalacz wzrostowy 230V. 1.7 Ochrona przepięciowa W pomieszczeniu kotłowni projektuje się ochronnik typu C. 1.8 Ochrona przed poraŝeniem prądem elektrycznym Ochronę przeciwporaŝeniową zapewniono przez zastosowanie ochrony przed dotykiem bezpośrednim oraz ochrony przed dotykiem pośrednim w układzie sieciowym TN-S. Uzupełnienie ochrony przed dotykiem bezpośrednim stanowić będzie wyłącznik róŝnicowoprądowy. Ochronę przed dotykiem pośrednim realizuje się przez samoczynne wyłączenie zasilania. Po zakończonym montaŝu instalacji elektrycznej sprawdzić skuteczność ochrony przed poraŝeniem. Wyniki pomiarów umieścić w protokole. 1.9 Instalacja odgromowa Jako zwody poziome na dachu projektuje się wykorzystać drut stalowy ocynkowany St/tZn ϕ8 mm zamontowany na uchwytach - instalacja typu niskiego, który połączyć naleŝy w miejscach wskazanych na rysunku do zwodów pionowych odprowadzających, połączonych z uziomem poprzez złącza kontrolno-pomiarowe. Przewody (zwody) odprowadzające pionowe wykonać 6

7 drutem ocynkowanym St/tZn ϕ8 mm, drut ułoŝyć w rurze RL φ28 mocowanej na uchwytach i kotwach stalowych pod tynkiem (pod dociepleniem elewacji) Uwagi i zalecenia 1) Roboty elektryczne wykonać zgodnie z warunkami jakim powinny odpowiadać instalacje i sieci do 1,0 kv. 2) Przed oddaniem do eksploatacji wybudowanych urządzeń, wykonać potrzebne pomiary elektryczne, a protokoły podpisane przez osobę, która wykonuje pomiary grupa SEP E i druga osoba sprawdzająca pomiary grupa SEP D. Protokoły dostarczyć Inwestorowi. 3) W czasie robót przestrzegać wymagania obowiązujących norm, przepisów i zarządzeń. 4) Przed przystąpieniem do robót naleŝy zapoznać się i przestrzegać wytycznych zawartych w DTR urządzeń. Projektujący nie ponoszą odpowiedzialności za zmiany dokonane przez wykonawcę bez zgody pisemnej osób projektujących. Wszystkie przyjęte w projekcie rozwiązania techniczne naleŝy zweryfikować na budowie. Opracowanie chronione Ustawą o Prawie Autorskim i Prawach Pokrewnych (Dz.U. Nr 24/94 poz. 83 z dnia 4 lutego 1994 r.). 7

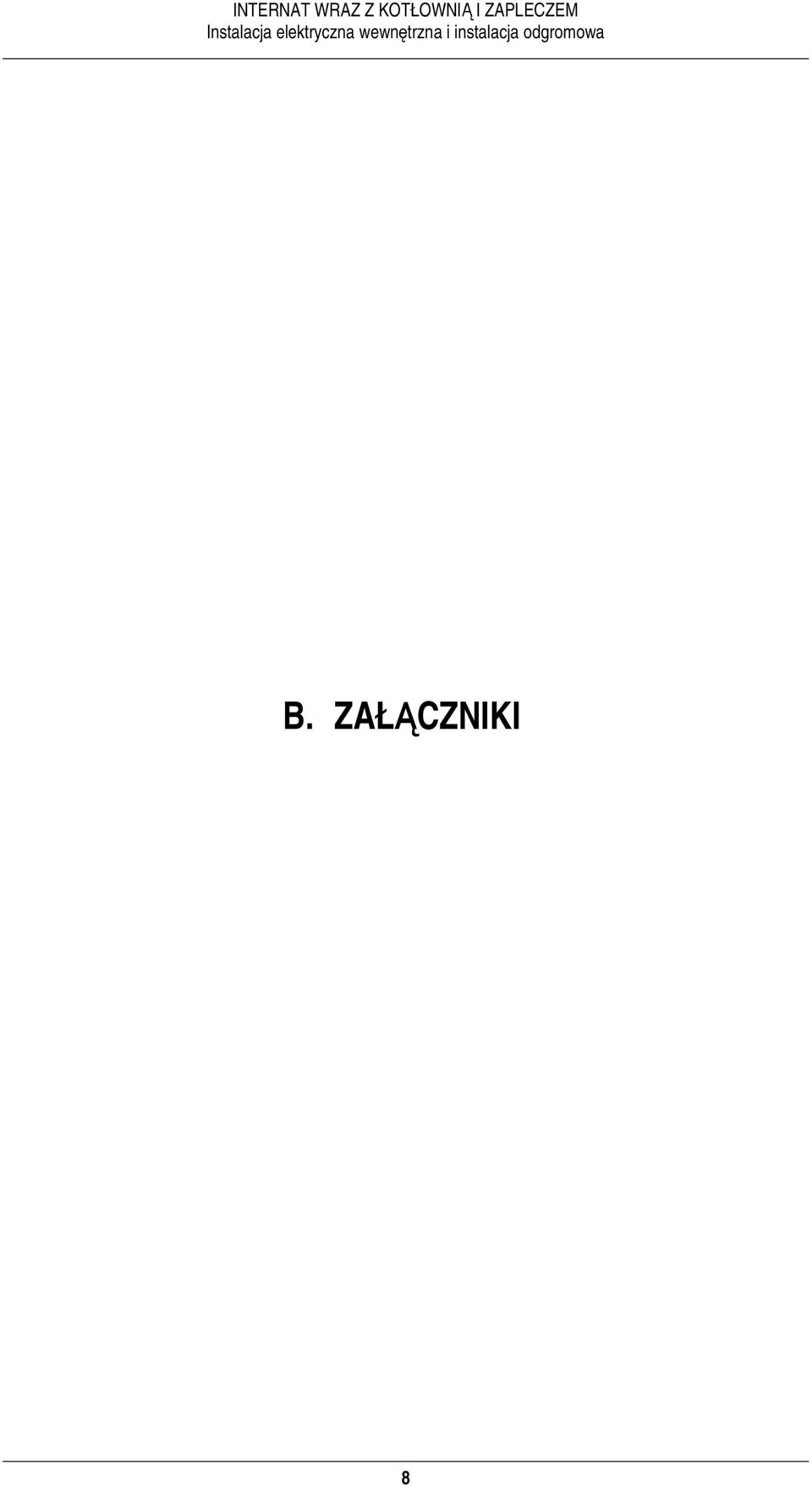

8 B. ZAŁĄCZNIKI 8

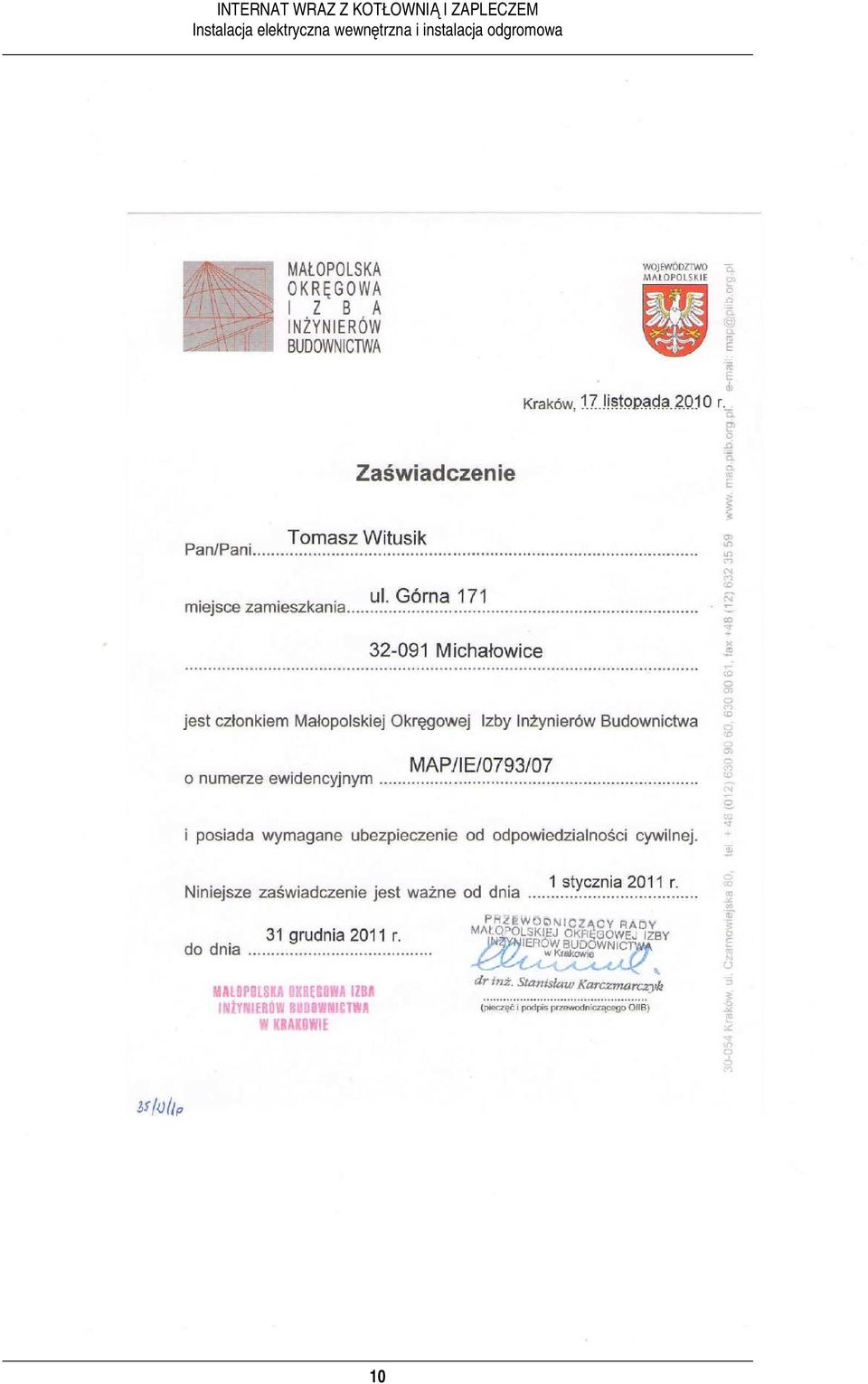

9 Uprawnienia projektowe 9

10 10

11 11

12 12

13 13

14 14

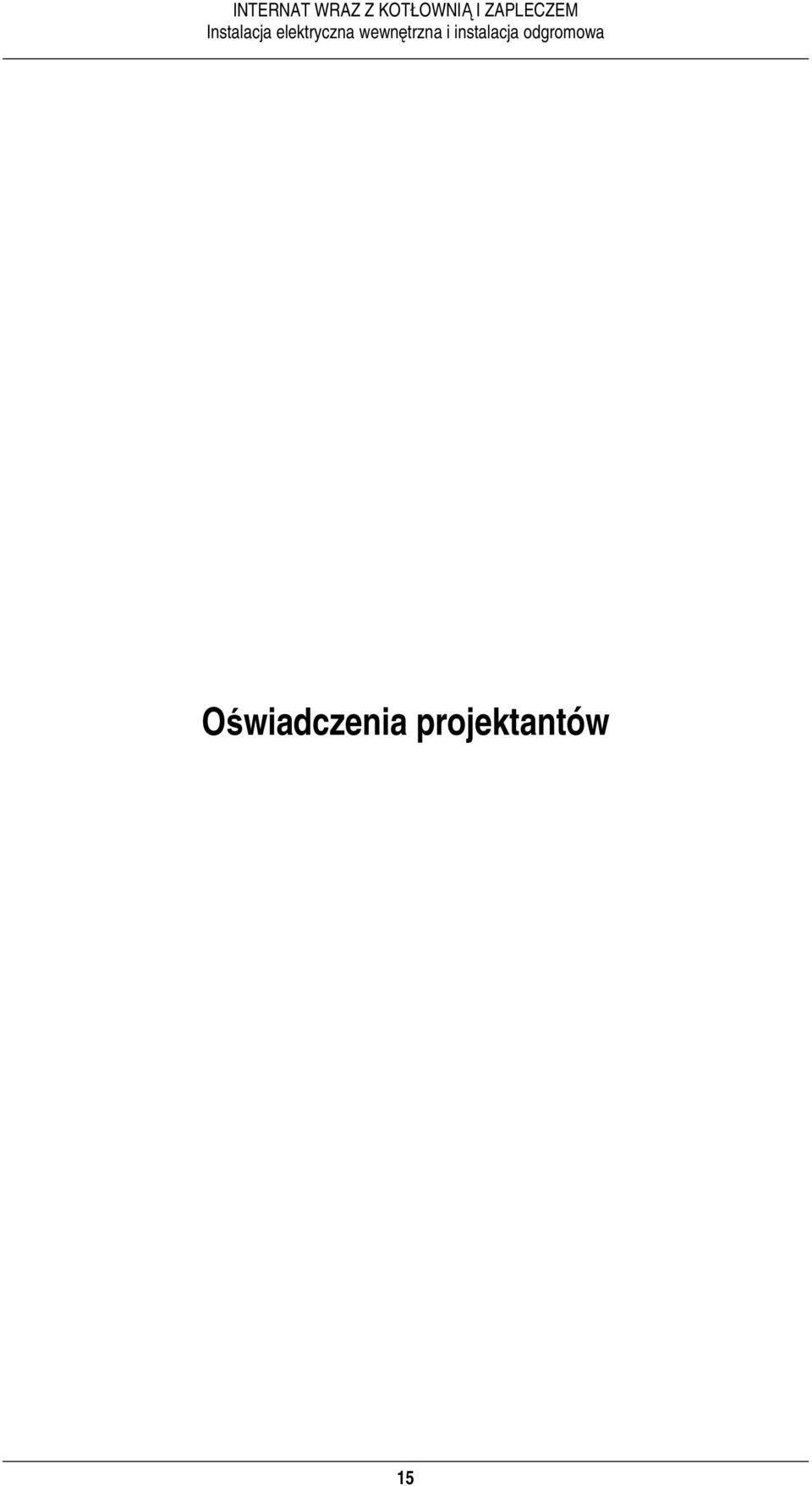

15 Oświadczenia projektantów 15

16 OŚWIADCZENIE Zgodnie z art.20 ust. 4 Ustawy z dnia 7 lipca 1994 roku (Dz. U. z 2006r. Nr 156 poz z późniejszymi zmianami), oświadczam, Ŝe: PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ I INSTALACJI ODGROMIENIA przeznaczony do realizacji w budynku Zespołu Szkół Leśnych budynek Internatu wraz z Kotłownią i zapleczem, Al. Jana Pawła II 1, Lesko sporządzono zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej. Kwiecień, 2011 Projektujący: mgr inŝ. Tomasz Witusik Sprawdzający: mgr inŝ. Tomasz Radoń 16

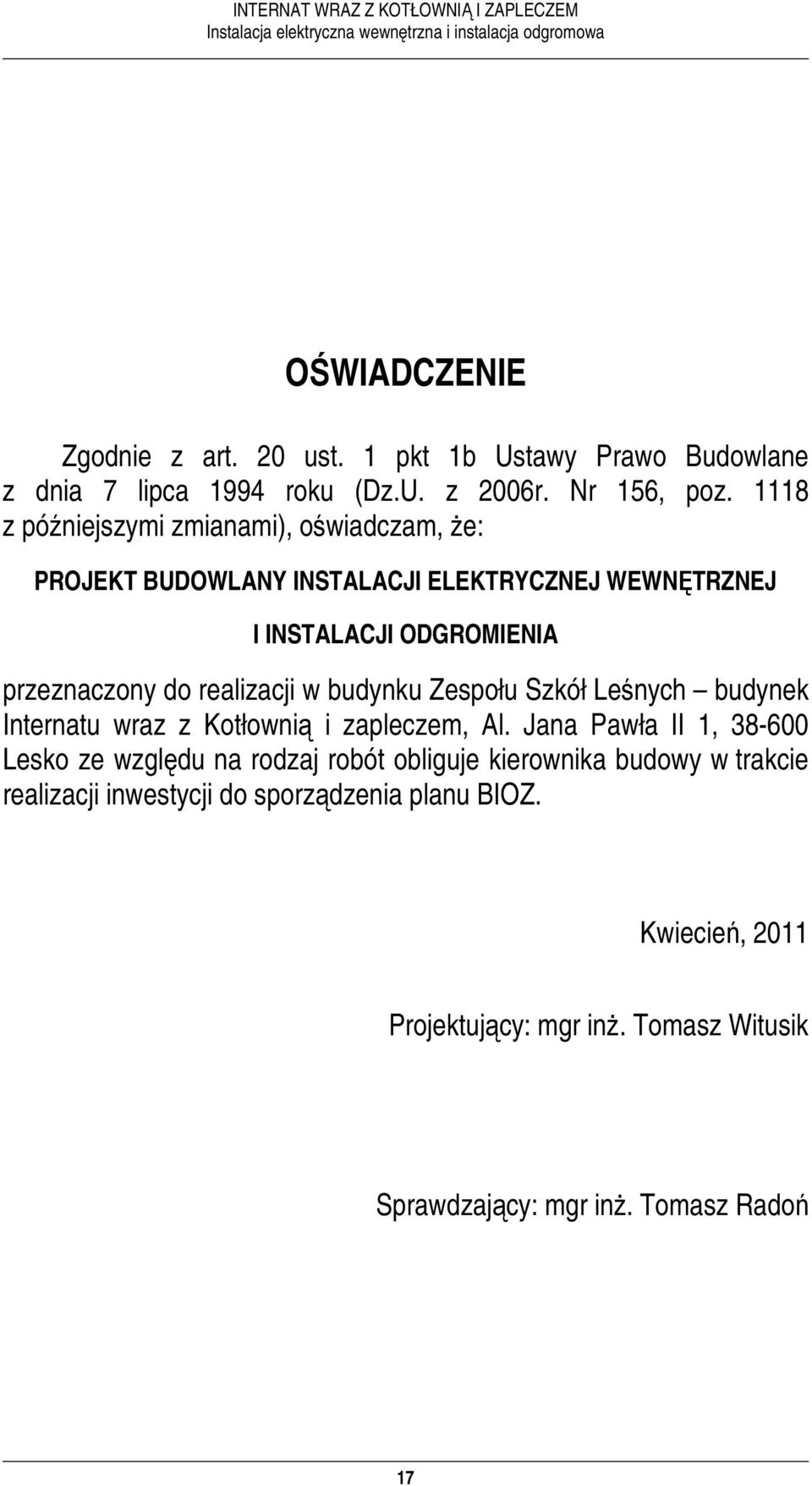

17 OŚWIADCZENIE Zgodnie z art. 20 ust. 1 pkt 1b Ustawy Prawo Budowlane z dnia 7 lipca 1994 roku (Dz.U. z 2006r. Nr 156, poz z późniejszymi zmianami), oświadczam, Ŝe: PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ I INSTALACJI ODGROMIENIA przeznaczony do realizacji w budynku Zespołu Szkół Leśnych budynek Internatu wraz z Kotłownią i zapleczem, Al. Jana Pawła II 1, Lesko ze względu na rodzaj robót obliguje kierownika budowy w trakcie realizacji inwestycji do sporządzenia planu BIOZ. Kwiecień, 2011 Projektujący: mgr inŝ. Tomasz Witusik Sprawdzający: mgr inŝ. Tomasz Radoń 17

18 C. CZĘŚĆ RYSUNKOWA 18

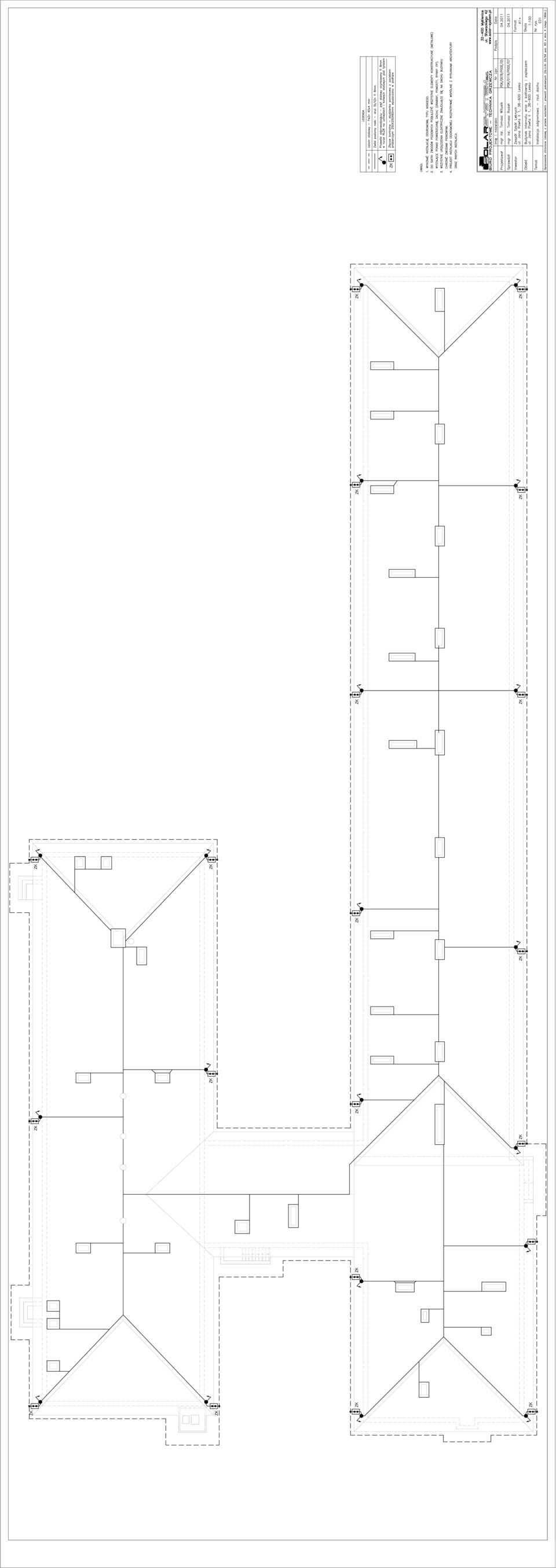

19

20

21

22

23

24
