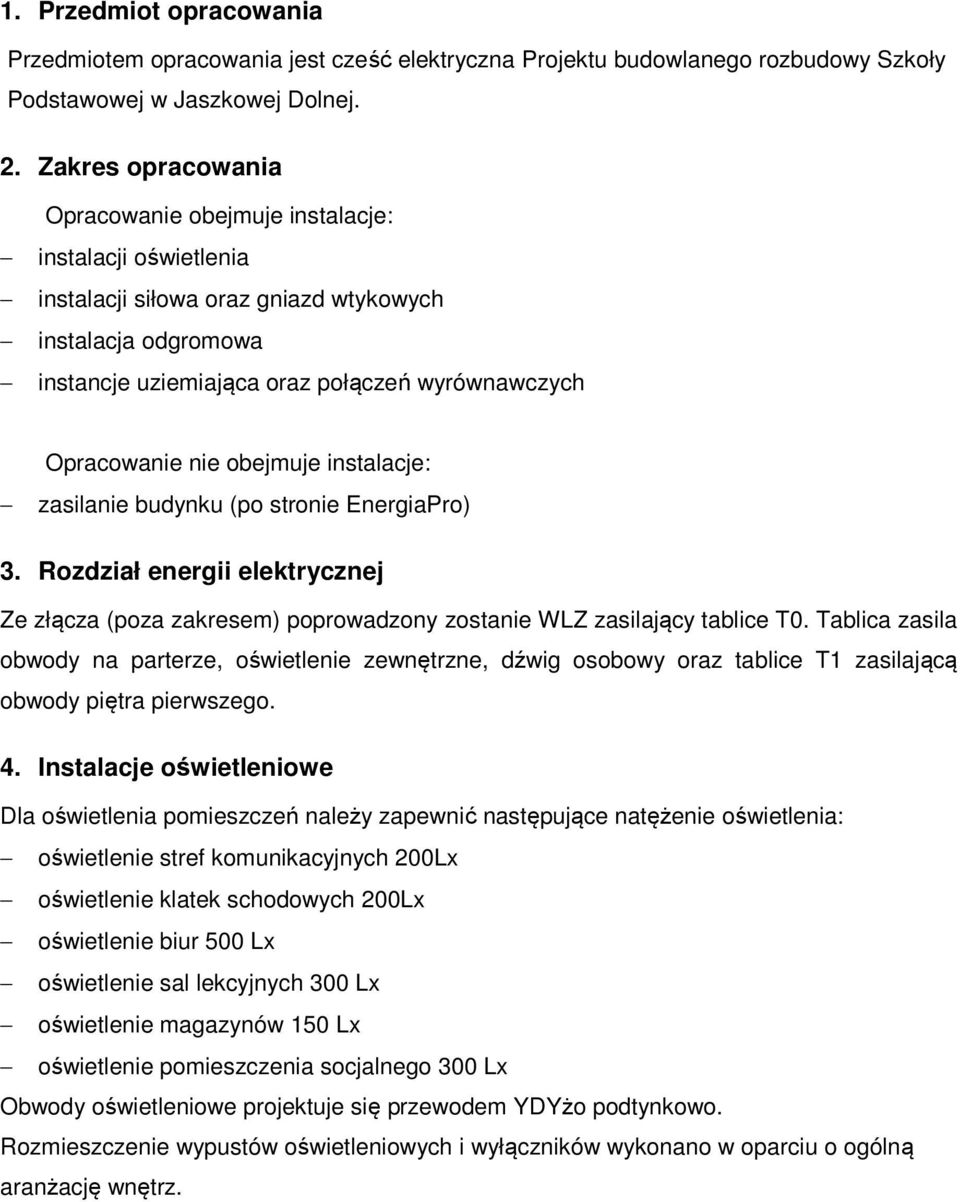

1 1. Przedmiot opracowania Przedmiotem opracowania jest cześć elektryczna Projektu budowlanego rozbudowy Szkoły Podstawowej w Jaszkowej Dolnej. 2. Zakres opracowania Opracowanie obejmuje instalacje: instalacji oświetlenia instalacji siłowa oraz gniazd wtykowych instalacja odgromowa instancje uziemiająca oraz połączeń wyrównawczych Opracowanie nie obejmuje instalacje: zasilanie budynku (po stronie EnergiaPro) 3. Rozdział energii elektrycznej Ze złącza (poza zakresem) poprowadzony zostanie WLZ zasilający tablice T0. Tablica zasila obwody na parterze, oświetlenie zewnętrzne, dźwig osobowy oraz tablice T1 zasilającą obwody piętra pierwszego. 4. Instalacje oświetleniowe Dla oświetlenia pomieszczeń należy zapewnić następujące natężenie oświetlenia: oświetlenie stref komunikacyjnych 200Lx oświetlenie klatek schodowych 200Lx oświetlenie biur 500 Lx oświetlenie sal lekcyjnych 300 Lx oświetlenie magazynów 150 Lx oświetlenie pomieszczenia socjalnego 300 Lx Obwody oświetleniowe projektuje się przewodem YDYżo podtynkowo. Rozmieszczenie wypustów oświetleniowych i wyłączników wykonano w oparciu o ogólną aranżację wnętrz.

nie obejmuje instalacje: zasilanie budynku (po stronie EnergiaPro) 3. Rozdział energii elektrycznej Ze złącza (poza zakresem) poprowadzony zostanie WLZ zasilający tablice T0.

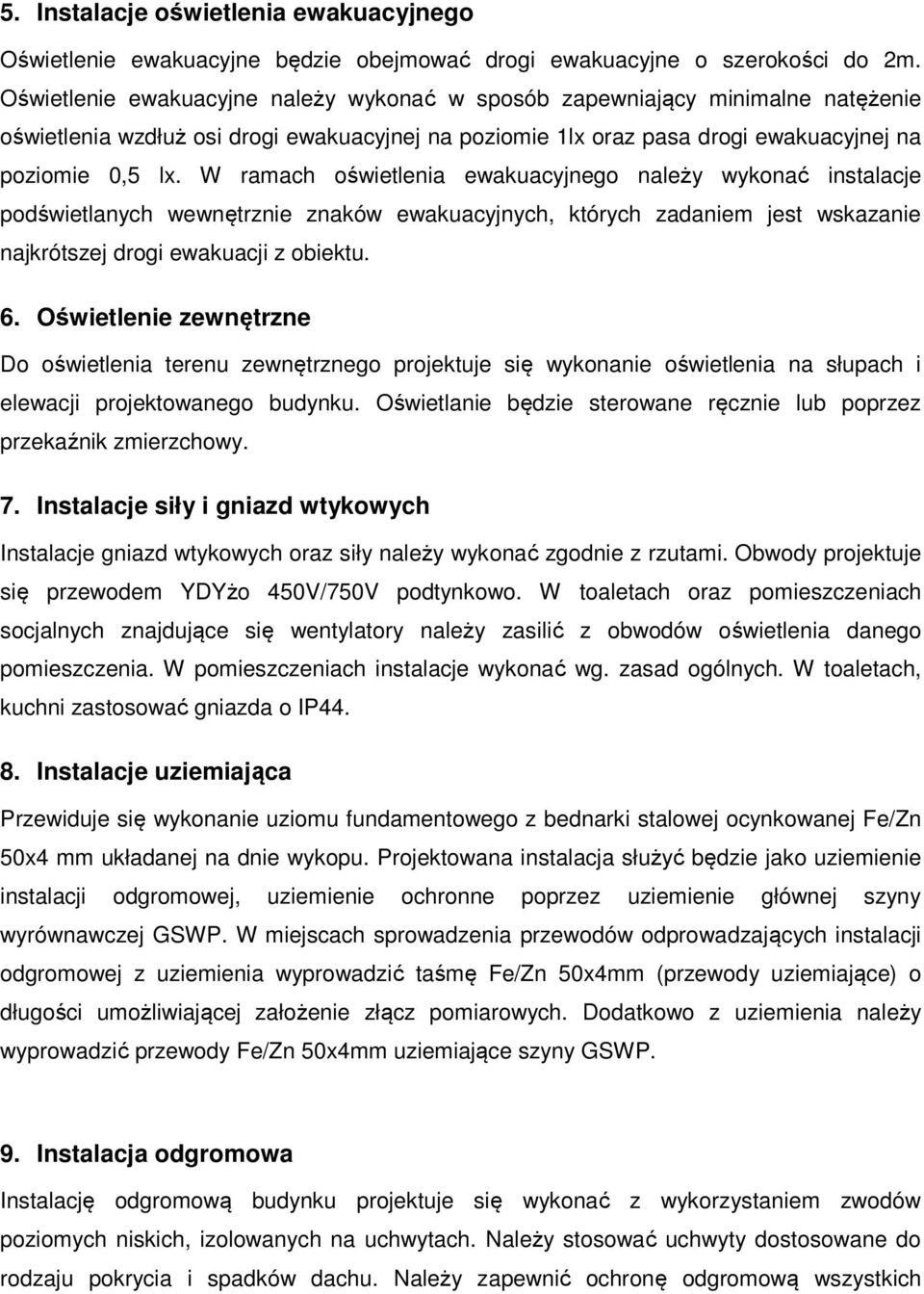

2 5. Instalacje oświetlenia ewakuacyjnego Oświetlenie ewakuacyjne będzie obejmować drogi ewakuacyjne o szerokości do 2m. Oświetlenie ewakuacyjne należy wykonać w sposób zapewniający minimalne natężenie oświetlenia wzdłuż osi drogi ewakuacyjnej na poziomie 1lx oraz pasa drogi ewakuacyjnej na poziomie 0,5 lx. W ramach oświetlenia ewakuacyjnego należy wykonać instalacje podświetlanych wewnętrznie znaków ewakuacyjnych, których zadaniem jest wskazanie najkrótszej drogi ewakuacji z obiektu. 6. Oświetlenie zewnętrzne Do oświetlenia terenu zewnętrznego projektuje się wykonanie oświetlenia na słupach i elewacji projektowanego budynku. Oświetlanie będzie sterowane ręcznie lub poprzez przekaźnik zmierzchowy. 7. Instalacje siły i gniazd wtykowych Instalacje gniazd wtykowych oraz siły należy wykonać zgodnie z rzutami. Obwody projektuje się przewodem YDYżo 450V/750V podtynkowo. W toaletach oraz pomieszczeniach socjalnych znajdujące się wentylatory należy zasilić z obwodów oświetlenia danego pomieszczenia. W pomieszczeniach instalacje wykonać wg. zasad ogólnych. W toaletach, kuchni zastosować gniazda o IP Instalacje uziemiająca Przewiduje się wykonanie uziomu fundamentowego z bednarki stalowej ocynkowanej Fe/Zn 50x4 mm układanej na dnie wykopu. Projektowana instalacja służyć będzie jako uziemienie instalacji odgromowej, uziemienie ochronne poprzez uziemienie głównej szyny wyrównawczej GSWP. W miejscach sprowadzenia przewodów odprowadzających instalacji odgromowej z uziemienia wyprowadzić taśmę Fe/Zn 50x4mm (przewody uziemiające) o długości umożliwiającej założenie złącz pomiarowych. Dodatkowo z uziemienia należy wyprowadzić przewody Fe/Zn 50x4mm uziemiające szyny GSWP. 9. Instalacja odgromowa Instalację odgromową budynku projektuje się wykonać z wykorzystaniem zwodów poziomych niskich, izolowanych na uchwytach. Należy stosować uchwyty dostosowane do rodzaju pokrycia i spadków dachu. Należy zapewnić ochronę odgromową wszystkich

W ramach oświetlenia ewakuacyjnego należy wykonać instalacje podświetlanych wewnętrznie znaków ewakuacyjnych, których zadaniem jest wskazanie najkrótszej drogi ewakuacji z obiektu. 6.

3 wystających ponad poziom dachu elementów budynku takich jak kominy, maszty antenowe itp. Ochronę nie przewodzących elementów budynku projektuje się poprzez zainstalowanie na nich zwodów poziomych lub pionowych zgodnie z propozycją przedstawiona na rzutach dachu. Przewodzące elementy projektuje się połączyć bezpośrednio z najbliższym zwodem na dachu. Zwody oraz przewody odprowadzające wykonać drutem DFe/Zn 8mm. Przy łączeniu przewodów instalacji odgromowej stosować złącza śrubowe ocynkowane. Połączenia przewodów odprowadzających z uziemieniem wykonać poprzez złącza kontrolno-pomiarowe ZP. Przewody odprowadzające od złącz kontrolno-pomiarowych łączyć z uziomem fundamentowym. Po wykonaniu robót należy wykonać pomiary sprawdzające. Należy sporządzić protokół z pomiarów. Wartość rezystancji uziemienia instalacji odgromowej nie może być większa niż 10Ω. 10. Instalacja ochrony przepięciowej W obiekcie przewiduje się wykonanie ochrony od przepięć elektrycznych zgodnie z polskimi przepisami. Podstawową ochronę od przepięć elektrycznych, powstałych wskutek bezpośredniego wyładowania atmosferycznego w budynek stanowić będzie instalacja odgromowa obiektu. Zgodnie z normą w obiekcie wykonana zostanie także dodatkowa dwustopniowa ochrona przeciwprzepięciowa, poprzez zastosowanie ograniczników przepięć klasy B i C zainstalowane zostaną w T0 oraz ochronniki klasy C w rozdzielnicy piętrowej T Wyłącznik pożarowy Zgodnie z obowiązującymi przepisami w obiekcie projektuje się zainstalowanie wyłącznika pożarowego. Wyłącznik zlokalizowany będzie przy wejściu głównym.

Przewodzące elementy projektuje się połączyć bezpośrednio z najbliższym zwodem na dachu. Zwody oraz przewody odprowadzające wykonać drutem DFe/Zn 8mm.

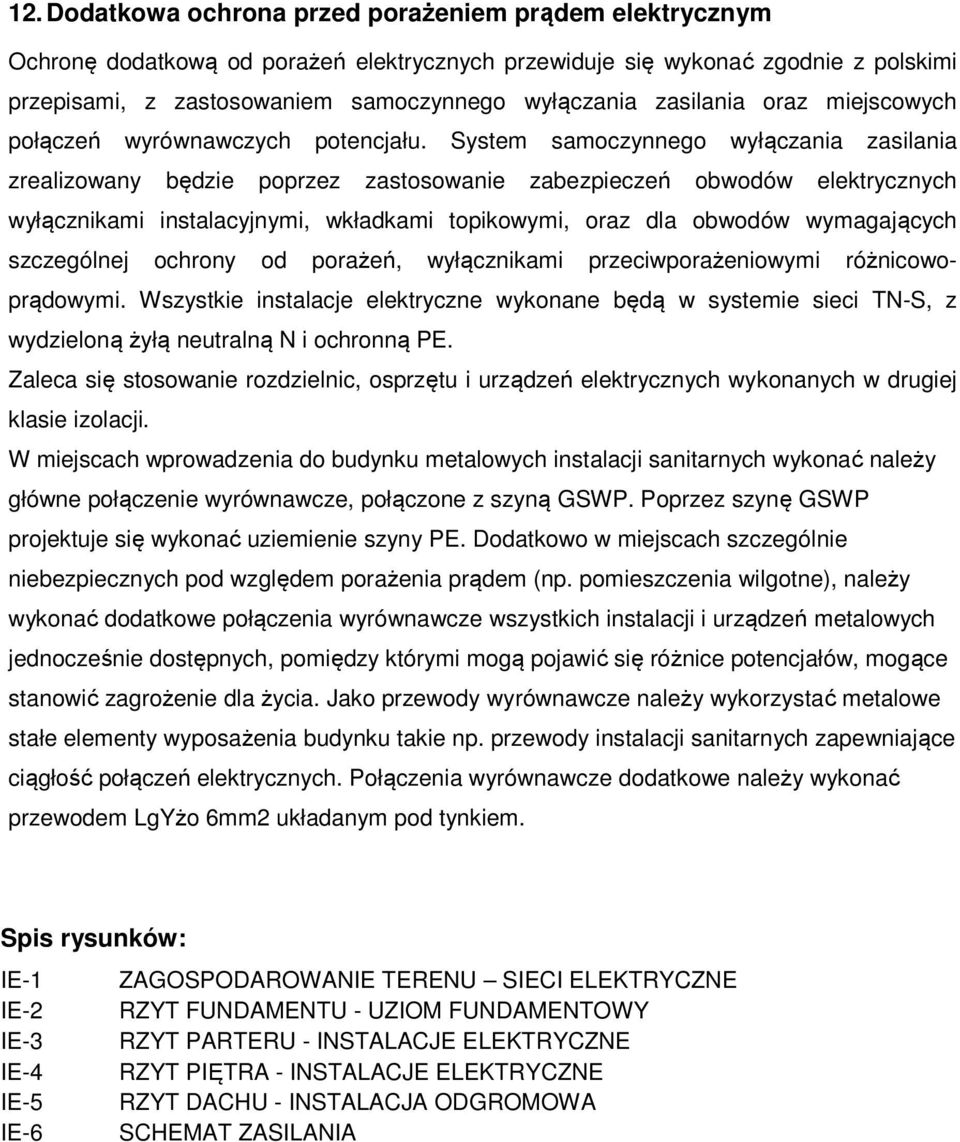

4 12. Dodatkowa ochrona przed porażeniem prądem elektrycznym Ochronę dodatkową od porażeń elektrycznych przewiduje się wykonać zgodnie z polskimi przepisami, z zastosowaniem samoczynnego wyłączania zasilania oraz miejscowych połączeń wyrównawczych potencjału. System samoczynnego wyłączania zasilania zrealizowany będzie poprzez zastosowanie zabezpieczeń obwodów elektrycznych wyłącznikami instalacyjnymi, wkładkami topikowymi, oraz dla obwodów wymagających szczególnej ochrony od porażeń, wyłącznikami przeciwporażeniowymi różnicowoprądowymi. Wszystkie instalacje elektryczne wykonane będą w systemie sieci TN-S, z wydzieloną żyłą neutralną N i ochronną PE. Zaleca się stosowanie rozdzielnic, osprzętu i urządzeń elektrycznych wykonanych w drugiej klasie izolacji. W miejscach wprowadzenia do budynku metalowych instalacji sanitarnych wykonać należy główne połączenie wyrównawcze, połączone z szyną GSWP. Poprzez szynę GSWP projektuje się wykonać uziemienie szyny PE. Dodatkowo w miejscach szczególnie niebezpiecznych pod względem porażenia prądem (np. pomieszczenia wilgotne), należy wykonać dodatkowe połączenia wyrównawcze wszystkich instalacji i urządzeń metalowych jednocześnie dostępnych, pomiędzy którymi mogą pojawić się różnice potencjałów, mogące stanowić zagrożenie dla życia. Jako przewody wyrównawcze należy wykorzystać metalowe stałe elementy wyposażenia budynku takie np. przewody instalacji sanitarnych zapewniające ciągłość połączeń elektrycznych. Połączenia wyrównawcze dodatkowe należy wykonać przewodem LgYżo 6mm2 układanym pod tynkiem. Spis rysunków: IE-1 ZAGOSPODAROWANIE TERENU SIECI ELEKTRYCZNE IE-2 RZYT FUNDAMENTU - UZIOM FUNDAMENTOWY IE-3 RZYT PARTERU - INSTALACJE ELEKTRYCZNE IE-4 RZYT PIĘTRA - INSTALACJE ELEKTRYCZNE IE-5 RZYT DACHU - INSTALACJA ODGROMOWA IE-6 SCHEMAT ZASILANIA

System samoczynnego wyłączania zasilania zrealizowany będzie poprzez zastosowanie zabezpieczeń obwodów elektrycznych wyłącznikami instalacyjnymi, wkładkami topikowymi, oraz dla obwodów wymagających

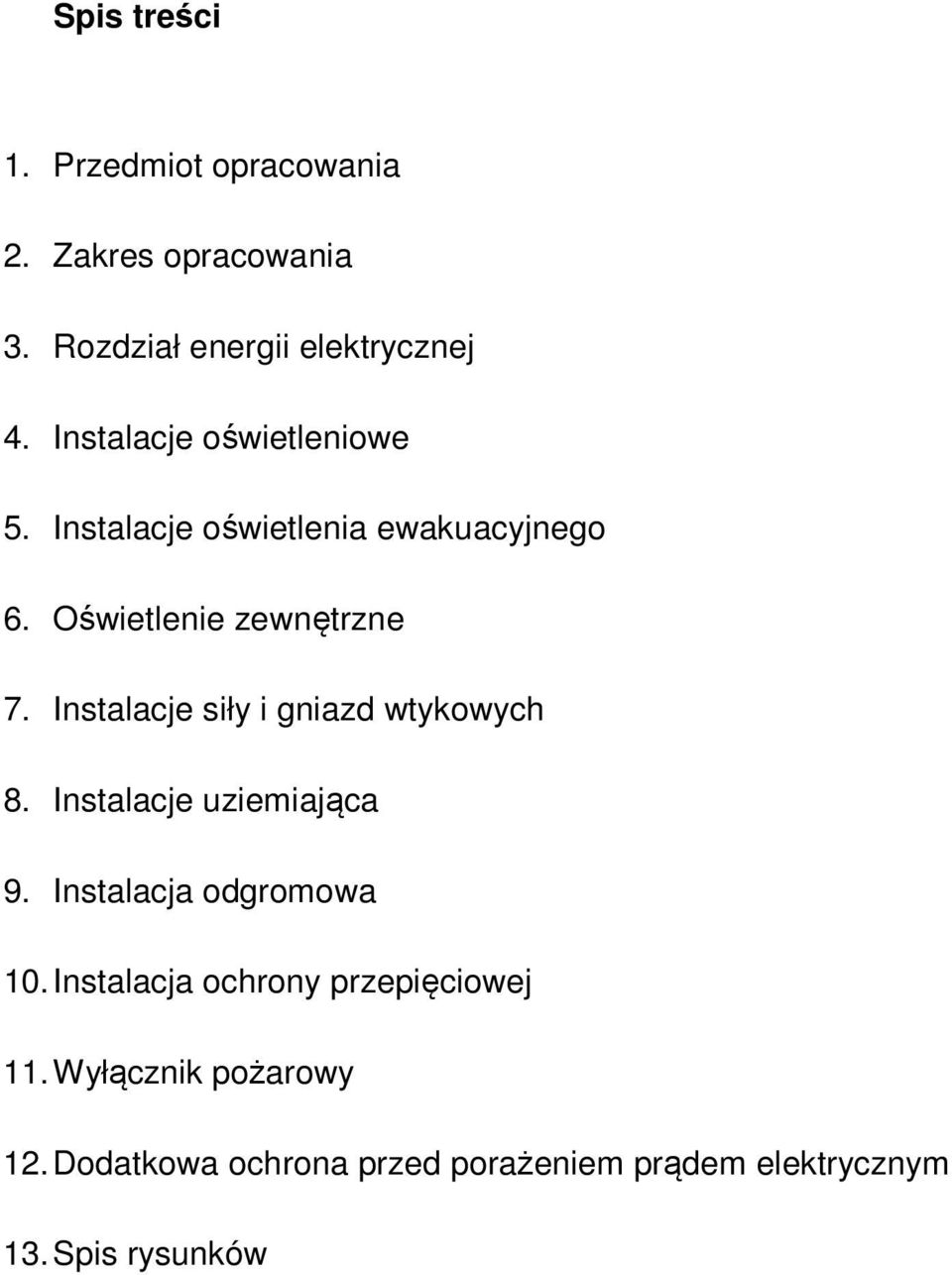

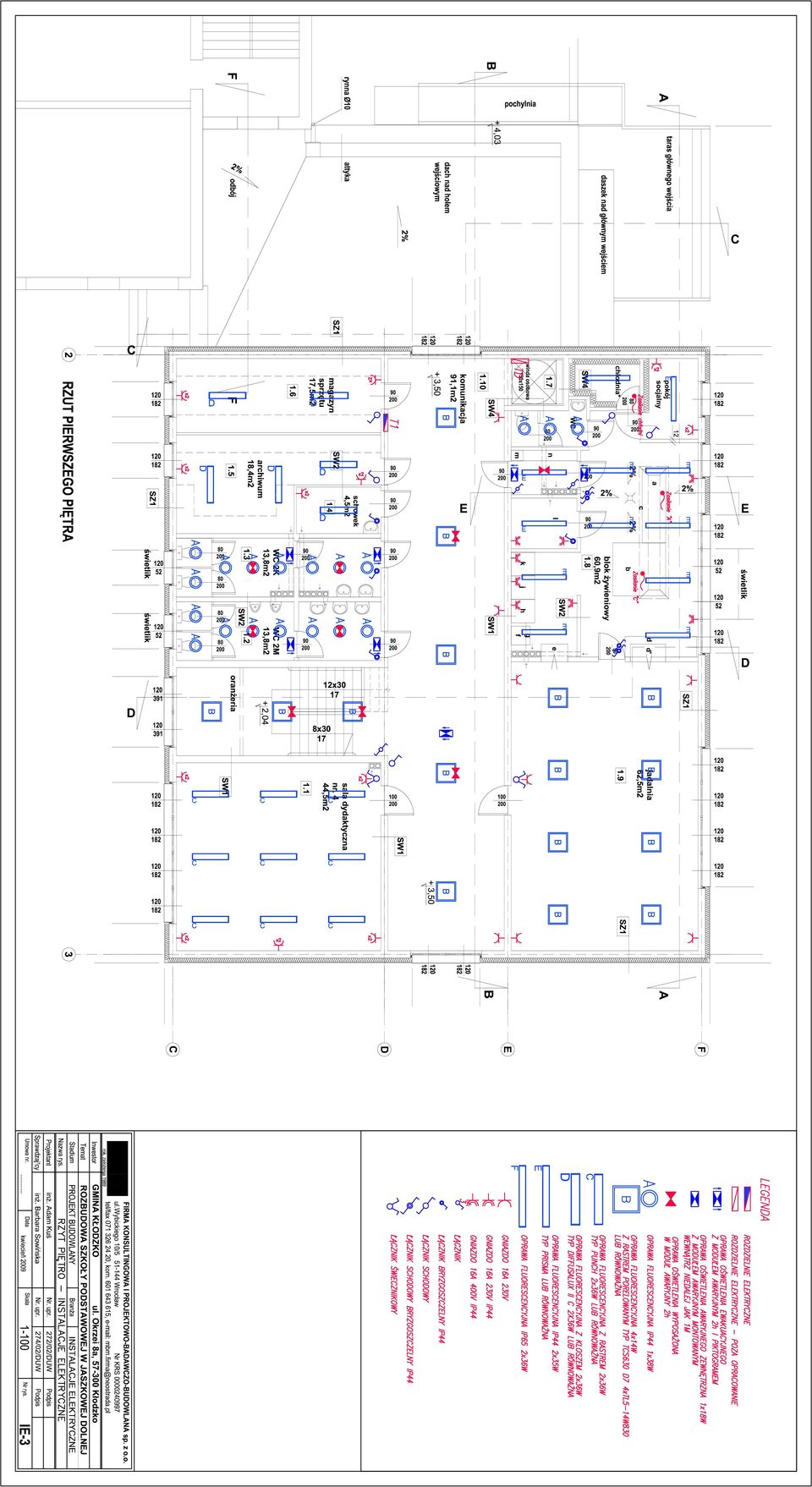

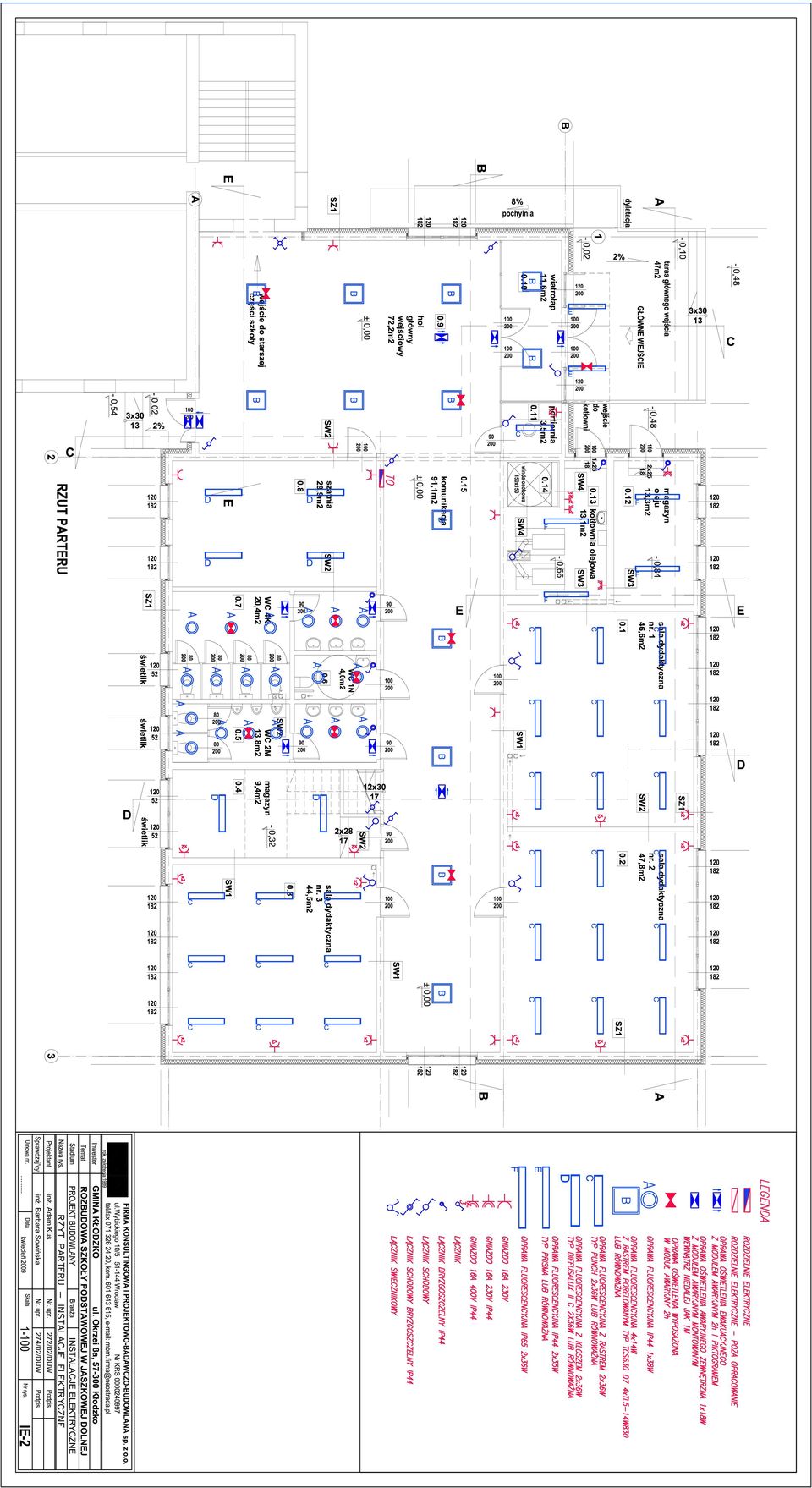

7 Spis treści 1. Przedmiot opracowania 2. Zakres opracowania 3. Rozdział energii elektrycznej 4. Instalacje oświetleniowe 5. Instalacje oświetlenia ewakuacyjnego 6. Oświetlenie zewnętrzne 7. Instalacje siły i gniazd wtykowych 8. Instalacje uziemiająca 9. Instalacja odgromowa 10. Instalacja ochrony przepięciowej 11. Wyłącznik pożarowy 12. Dodatkowa ochrona przed porażeniem prądem elektrycznym 13. Spis rysunków

Instalacje siły i gniazd wtykowych 8. Instalacje uziemiająca 9. Instalacja odgromowa 10.
