1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI ELEKTRYCZNYCH W REMONTOWANYCH SALACH LEKCYJNYCH 31, 32, 33, 34 W BUDYNKU ZSE W OLSZTYNIE, UL. BAŁTYCKA Podstawa opracowania - Zlecenie Inwestora - Wizja lokalna - Projekt architektoniczny - Uzgodnienia z Inwestorem i międzybranżowe - Obowiązujące normy i przepisy 2. Zakres opracowania Opracowanie niniejsze obejmuje wykonanie instalacji: - tablice rozdzielcze i wewnętrzne linie zasilające - instalację oświetleniową i gniazd wtyczkowych ogólnego użytku - instalację zasilania komputerów - instalację ochrony od porażeń - instalację przeciwprzepięciową 3. Dane ogólne Do demontażu przewidziano instalacje oświetleniową i gniazd wtyczkowych ogólnego użytku w remontowanych salach lekcyjnych i na zapleczu sal. Większość robót demontażowych przewodów i osprzętu poprzez zniszczenie w czasie wykonywania prac budowlanych. Nie przewiduje się powtórnego wykorzystania zdemontowanego osprzętu. Do demontażu przewidziano także 4 istniejące tablice rozdzielcze przy salach lekcyjnych i zabezpieczenia tych tablic na istniejącej tablicy rozdzielczej na parterze. W celu podniesienia estetyki wyglądu sal lekcyjnych można istniejące przewody instalacji zasilającej głośniki i radiowęzła ułożyć w rurkach pod tynkiem. UWAGA: W czasie prac demontażowych należy zwrócić szczególną uwagę, aby nie uszkodzić zasilania istniejących urządzeń będących na wyposażeniu remontowanych sal, a nie wchodzących w zakres tego opracowania. 4. Linie zasilające Z istniejącej rozdzielnicy RG należy wyprowadzić w.l.z. do projektowanej tablicy TE. Z tablicy TE wykonać linie zasilające do tablic elektrycznych przy salach lekcyjnych i do tablic komputerowych w tych salach. Linie zasilające należy prowadzić w rurkach ochronnych pod tynkiem (kl. schodowa) i w przestrzeni sufitów podwieszonych (parter - komunikacja). Typ przewodów i wielkości zabezpieczeń wg załączonych schematów. Trasę w.l.z. pokazano na rysunkach.

Zakres opracowania Opracowanie niniejsze obejmuje wykonanie instalacji: - tablice rozdzielcze i wewnętrzne linie zasilające - instalację oświetleniową i gniazd wtyczkowych ogólnego użytku -

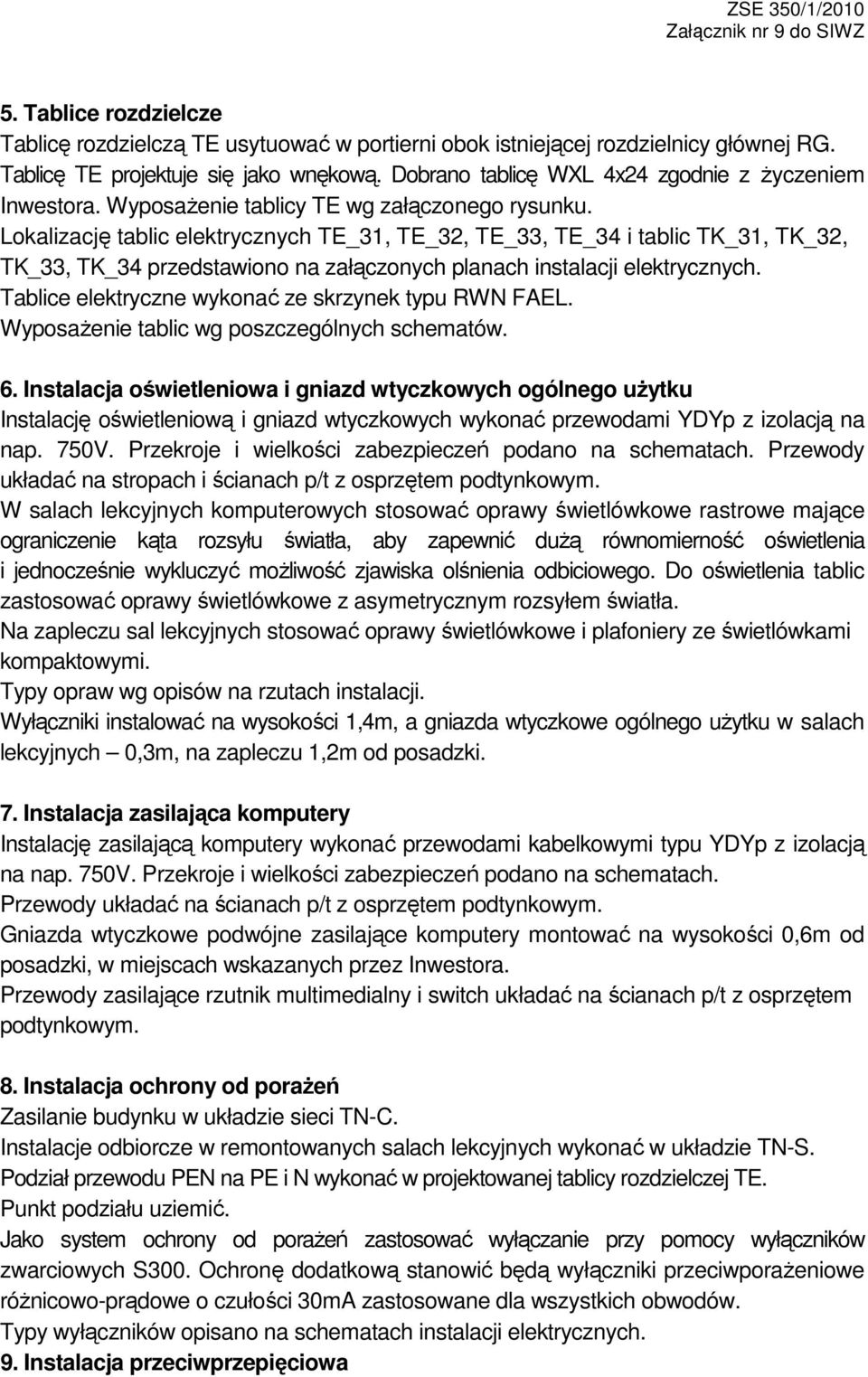

2 5. Tablice rozdzielcze Tablicę rozdzielczą TE usytuować w portierni obok istniejącej rozdzielnicy głównej RG. Tablicę TE projektuje się jako wnękową. Dobrano tablicę WXL 4x24 zgodnie z życzeniem Inwestora. Wyposażenie tablicy TE wg załączonego rysunku. Lokalizację tablic elektrycznych TE_31, TE_32, TE_33, TE_34 i tablic TK_31, TK_32, TK_33, TK_34 przedstawiono na załączonych planach instalacji elektrycznych. Tablice elektryczne wykonać ze skrzynek typu RWN FAEL. Wyposażenie tablic wg poszczególnych schematów. 6. Instalacja oświetleniowa i gniazd wtyczkowych ogólnego użytku Instalację oświetleniową i gniazd wtyczkowych wykonać przewodami YDYp z izolacją na nap. 750V. Przekroje i wielkości zabezpieczeń podano na schematach. Przewody układać na stropach i ścianach p/t z osprzętem podtynkowym. W salach lekcyjnych komputerowych stosować oprawy świetlówkowe rastrowe mające ograniczenie kąta rozsyłu światła, aby zapewnić dużą równomierność oświetlenia i jednocześnie wykluczyć możliwość zjawiska olśnienia odbiciowego. Do oświetlenia tablic zastosować oprawy świetlówkowe z asymetrycznym rozsyłem światła. Na zapleczu sal lekcyjnych stosować oprawy świetlówkowe i plafoniery ze świetlówkami kompaktowymi. Typy opraw wg opisów na rzutach instalacji. Wyłączniki instalować na wysokości 1,4m, a gniazda wtyczkowe ogólnego użytku w salach lekcyjnych 0,3m, na zapleczu 1,2m od posadzki. 7. Instalacja zasilająca komputery Instalację zasilającą komputery wykonać przewodami kabelkowymi typu YDYp z izolacją na nap. 750V. Przekroje i wielkości zabezpieczeń podano na schematach. Przewody układać na ścianach p/t z osprzętem podtynkowym. Gniazda wtyczkowe podwójne zasilające komputery montować na wysokości 0,6m od posadzki, w miejscach wskazanych przez Inwestora. Przewody zasilające rzutnik multimedialny i switch układać na ścianach p/t z osprzętem podtynkowym. 8. Instalacja ochrony od porażeń Zasilanie budynku w układzie sieci TN-C. Instalacje odbiorcze w remontowanych salach lekcyjnych wykonać w układzie TN-S. Podział przewodu PEN na PE i N wykonać w projektowanej tablicy rozdzielczej TE. Punkt podziału uziemić. Jako system ochrony od porażeń zastosować wyłączanie przy pomocy wyłączników zwarciowych S300. Ochronę dodatkową stanowić będą wyłączniki przeciwporażeniowe różnicowo-prądowe o czułości 30mA zastosowane dla wszystkich obwodów. Typy wyłączników opisano na schematach instalacji elektrycznych. 9. Instalacja przeciwprzepięciowa

Lokalizację tablic elektrycznych TE_31, TE_32, TE_33, TE_34 i tablic TK_31, TK_32, TK_33, TK_34 przedstawiono na załączonych planach instalacji elektrycznych.

3 I stopień ochrony istniejące trzy odgromniki FLT w istniejącej rozdzielnicy głównej RG. II stopień ochrony - projektowane ochronniki przeciwprzepięciowe DEHNguard zainstalowane w tablicach komputerowych i tablicach przy salach lekcyjnych. 10. Uwagi końcowe Całość instalacji wykonać zgodnie z projektem i obowiązującymi przepisami wykonawstwa i eksploatacji robót elektroinstalacyjnych. Po wykonaniu robót wykonać niezbędne badania i pomiary. Wyniki pomiarów zaprotokołować. OBLICZENIA 1. Obliczanie natężenia oświetlenia Wykonano przy pomocy programu komputerowego DIALUX i dołączono do egzemplarza archiwalnego. 2. Zestawienie mocy Nr w.l.z. Pi Po In Ib Rodzaj Idd l du przewodu kw kw A A m % I (TE ,2 6, x DY 6mm ,56 TK_34) w RL28 II (TK 32- TK_33) 6 4,2 6, x DY 6mm 2 w RL ,60 III (TK_31) 8,5 8,5 11, x DY 6mm ,10 w RL28 IV (TK_32) 8,5 8,5 11, x DY 6mm ,08 w RL28 V (TK_33) 8,5 8,5 11, x DY 6mm ,16 w RL28 VI (TK 34) 8,5 8,5 11, x DY 6mm ,13 w RL28 Razem 46,0 w.l.z. I-II kj=0,5 59,4 80 4x LgY 35mm 2 w.l.z. lll-vi kj=1, ,2 Moc szczytowa w tablicy rozdzielczej TE - Po = 38,2 kw Przyjęto w.l.z. - 4x LgY 35mm 2

Uwagi końcowe Całość instalacji wykonać zgodnie z projektem i obowiązującymi przepisami wykonawstwa i eksploatacji robót elektroinstalacyjnych. Po wykonaniu robót wykonać niezbędne badania i pomiary.

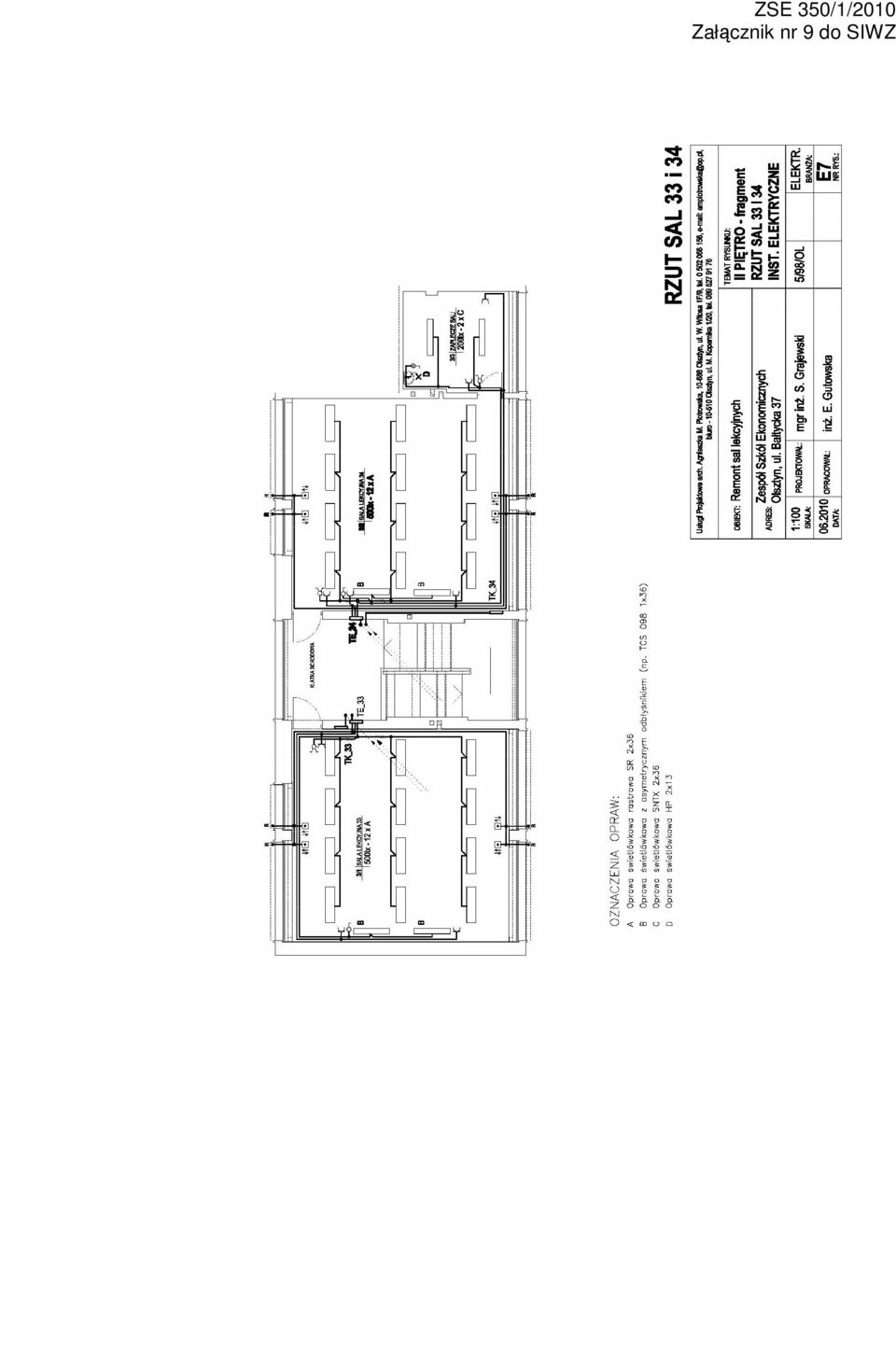

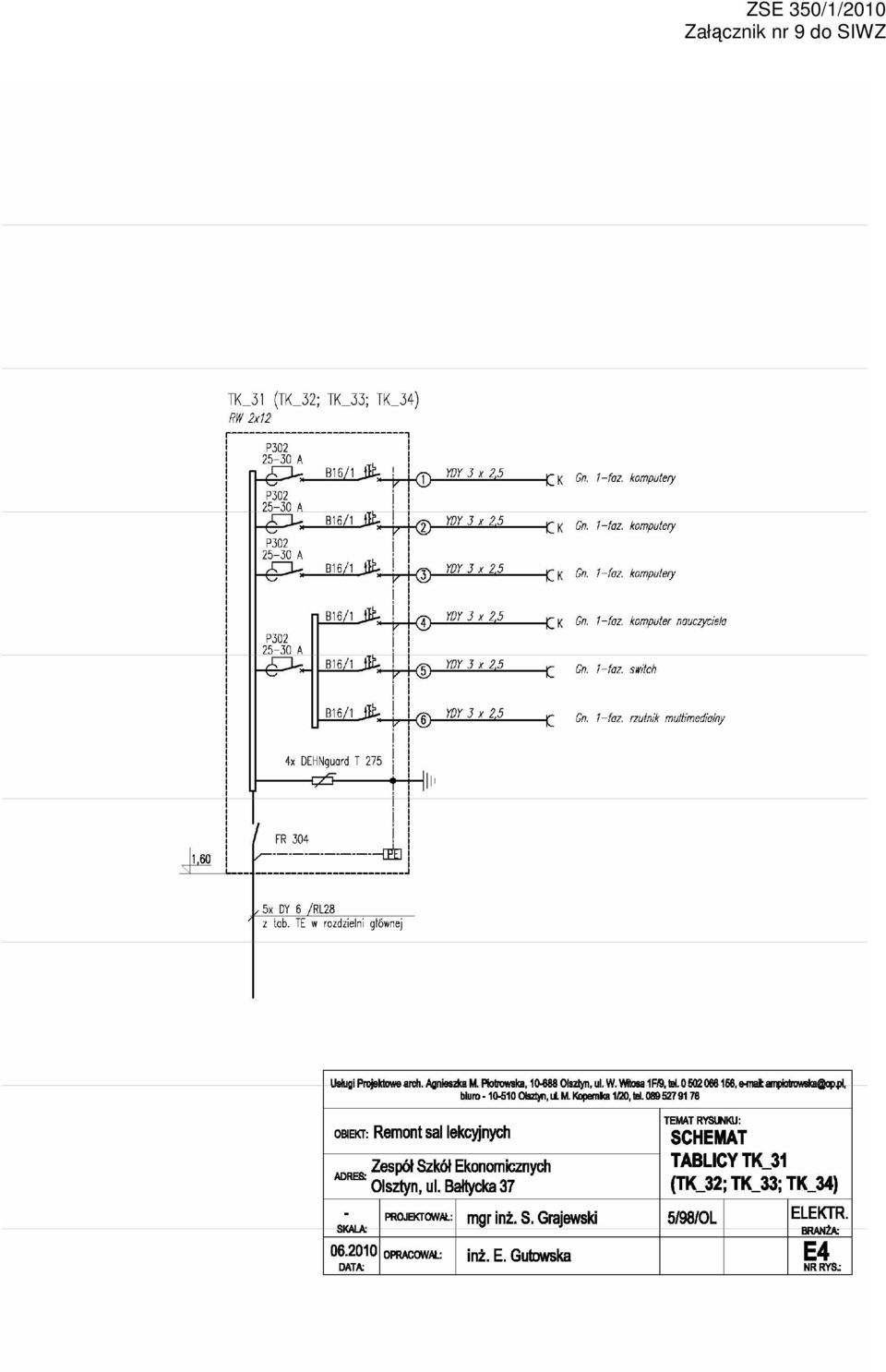

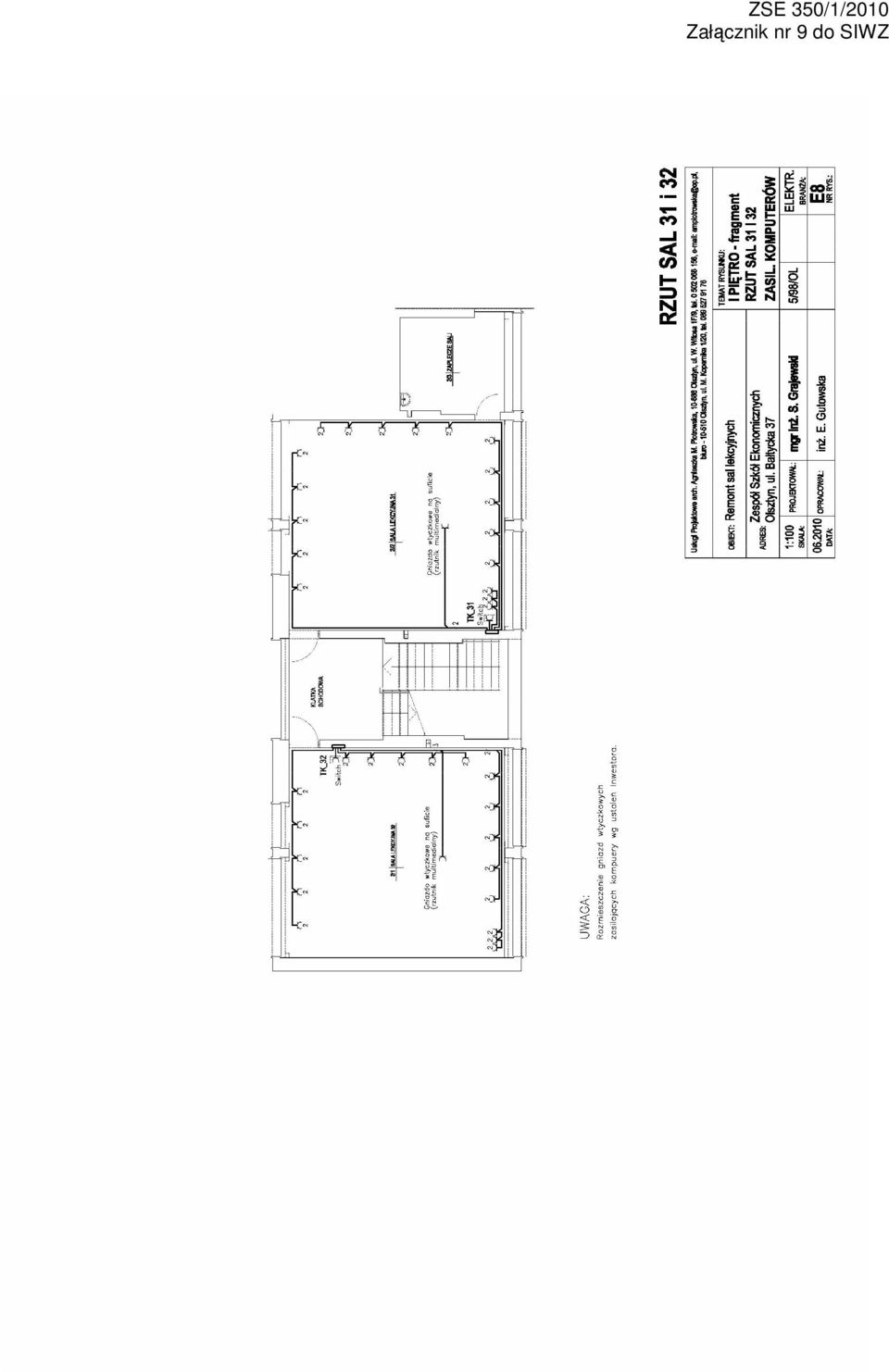

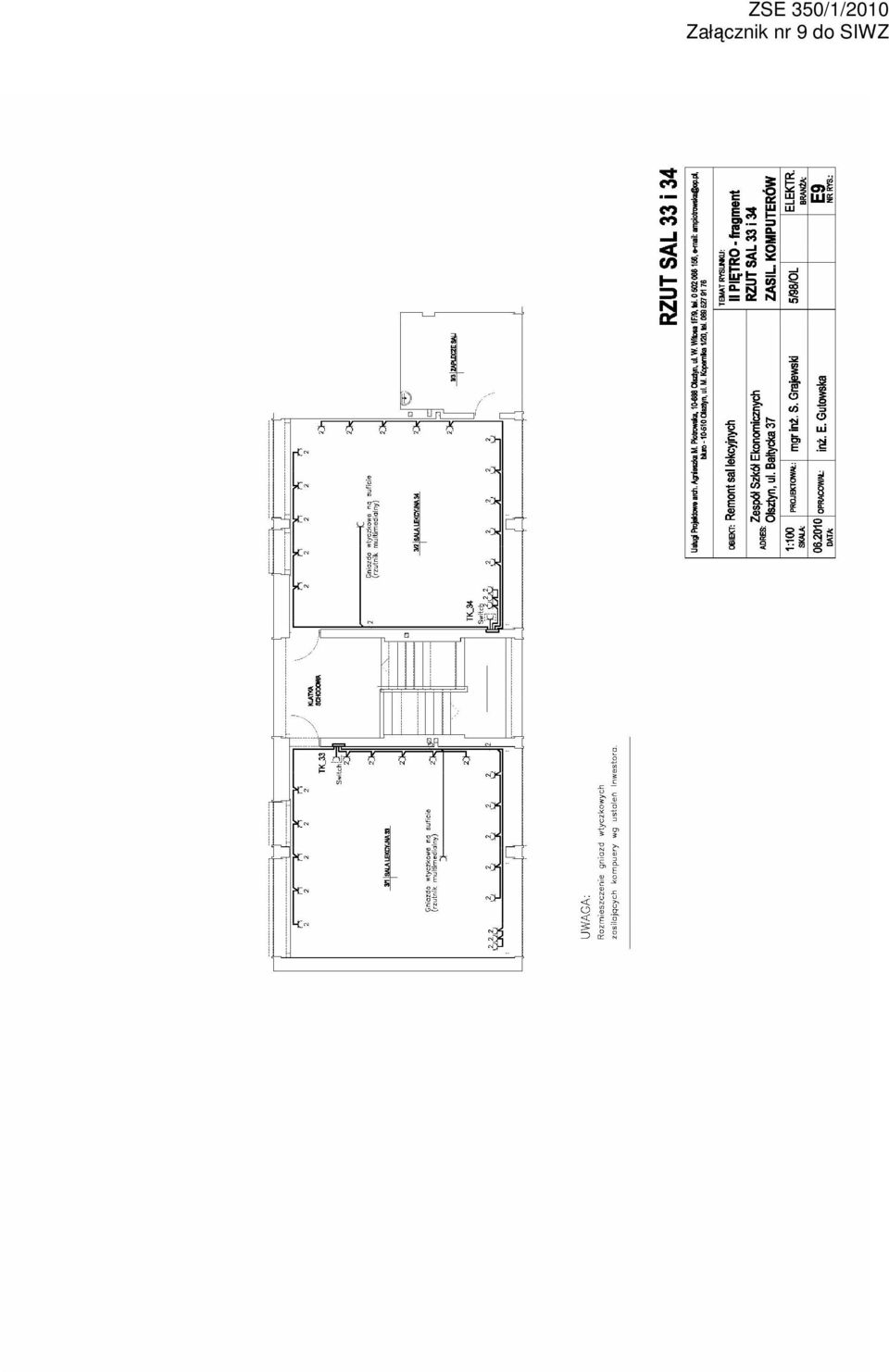

4 3. Obliczenie skuteczności wyłączania zwarć Obliczenia wykonano dla najdalej usytuowanego gniazda wtyczkowego (sala lekcyjna nr 33) Elementy obwodu zwarcia: Transformator pominięto Kabel YAKY 4x120mm 2,1 = 300m Przewód 4x LgY35mm 2,1 = 4m Przewód 5x DY6mm 2,1 = 75m Przewód YDYp3x2,5mm 2,1 = 16m R = 0,15300 Ω R = 0,00431 Ω R = 0,46650 Ω R = 0,23680 Ω Razem R = 0,86061 Ω Izw = 0,8 x 230 / 0,86= 214A Iw = 16 x 5 = 80A 0,86 x 16 x 5 = 68,8 < 230 Warunek wyłączalności zwarć jest spełniony. Rysunki E1 - Schemat tablicy TE E2 - Schemat tablic TE_31 i TE_34 E3 - Schemat tablic TE_32 i TE_33 E4 - Schemat tablic TK_31 (TK_32, TK_33, TK_34) E5 Parter fragment trasa w.l.z. E6 - I piętro - fragment - rzut sal 31 i 32 - inst. elektryczne E7 - II piętro - fragment - rzut sal 33 i 34 - inst. elektryczne E8 - I piętro - fragment - rzut sal 31 i 32 zasil. komputerów E9 - II piętro - fragment - rzut sal 33 i 34 zasil. komputerów

214A Iw = 16 x 5 = 80A 0,86 x 16 x 5 = 68,8 < 230 Warunek wyłączalności zwarć jest spełniony.
