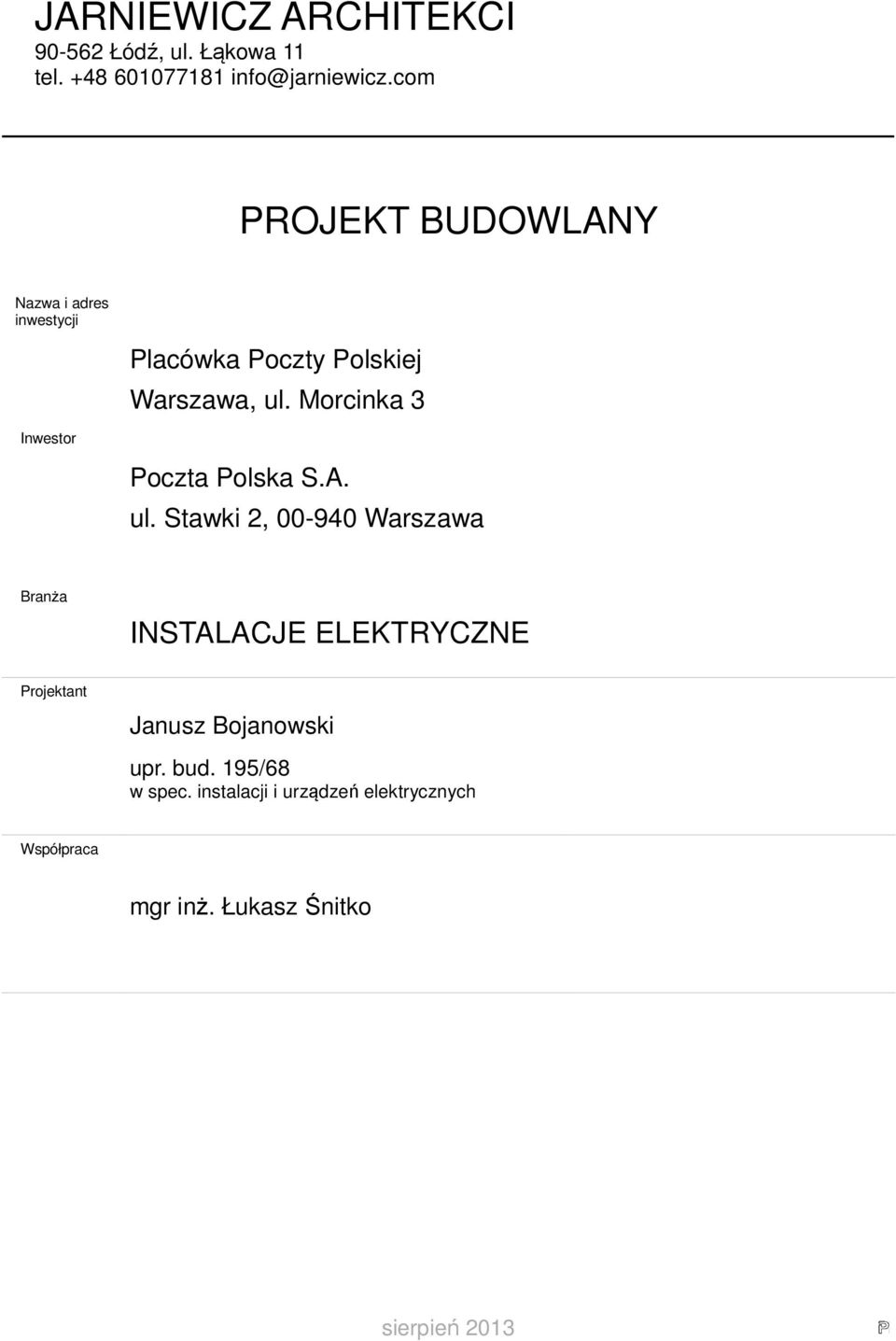

1 JARNIEWICZ ARCHITEKCI Łódź, ul. Łąkowa 11 tel PROJEKT BUDOWLANY Nazwa i adres inwestycji Inwestor Placówka Poczty Polskiej Warszawa, ul. Morcinka 3 Poczta Polska S.A. ul. Stawki 2, Warszawa Branża INSTALACJE ELEKTRYCZNE Projektant Janusz Bojanowski upr. bud. 195/68 w spec. instalacji i urządzeń elektrycznych Współpraca mgr inż. Łukasz Śnitko sierpień 2013

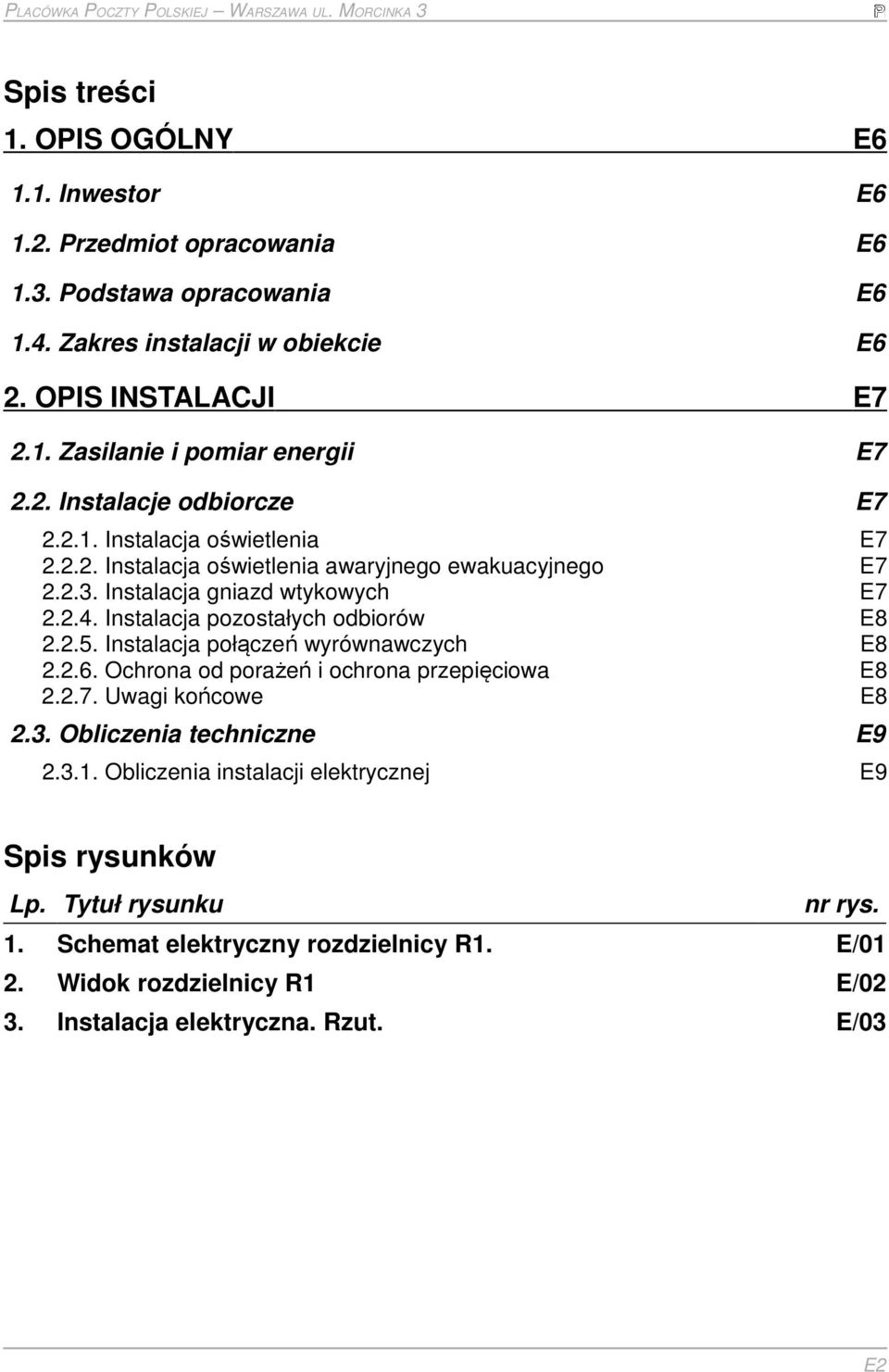

2 Spis treści 1. OPIS OGÓLNY E Inwestor E Przedmiot opracowania E Podstawa opracowania E Zakres instalacji w obiekcie E6 2. OPIS INSTALACJI E Zasilanie i pomiar energii E Instalacje odbiorcze E Instalacja oświetlenia E Instalacja oświetlenia awaryjnego ewakuacyjnego E Instalacja gniazd wtykowych E Instalacja pozostałych odbiorów E Instalacja połączeń wyrównawczych E Ochrona od porażeń i ochrona przepięciowa E Uwagi końcowe E Obliczenia techniczne E Obliczenia instalacji elektrycznej E9 Spis rysunków Lp. Tytuł rysunku nr rys. 1. Schemat elektryczny rozdzielnicy R1. E/01 2. Widok rozdzielnicy R1 E/02 3. Instalacja elektryczna. Rzut. E/03 E2

3 E3

4 E4

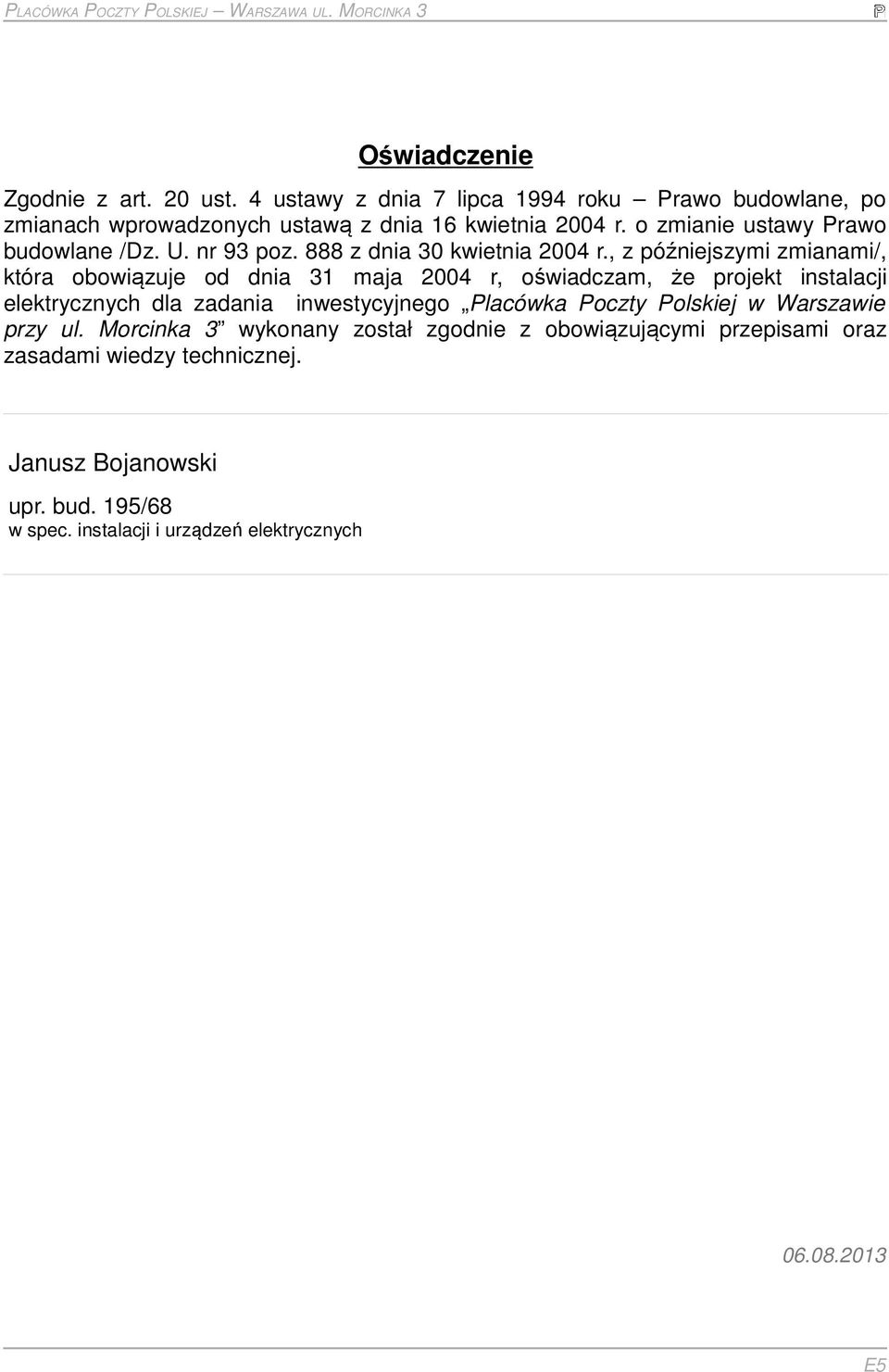

5 Oświadczenie Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane, po zmianach wprowadzonych ustawą z dnia 16 kwietnia 2004 r. o zmianie ustawy Prawo budowlane /Dz. U. nr 93 poz. 888 z dnia 30 kwietnia 2004 r., z późniejszymi zmianami/, która obowiązuje od dnia 31 maja 2004 r, oświadczam, że projekt instalacji elektrycznych dla zadania inwestycyjnego Placówka Poczty Polskiej w Warszawie przy ul. Morcinka 3 wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Janusz Bojanowski upr. bud. 195/68 w spec. instalacji i urządzeń elektrycznych E5

6 1. OPIS OGÓLNY 1.1. Inwestor Inwestorem jest: Poczta Polska S.A. ul. Stawki 2, Warszawa 1.2. Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji elektrycznej dla lokalu placówki Poczty Polskiej w Warszawie przy ul. Morcinka Podstawa opracowania - zlecenie Inwestora - uzgodnienia z Inwestorem - obowiązujące normy, przepisy i wytyczne projektowania - podkłady architektoniczne - uzgodnienia branżowe - uzgodnienia z Zarządcą budynku 1.4. Zakres instalacji w obiekcie Obiekt będzie wyposażony w następujące instalacje odbiorcze: oświetlenia podstawowego oświetlenia awaryjnego ewakuacyjnego gniazd wtykowych siły ochrony od porażeń E6

7 2. OPIS INSTALACJI 2.1. Zasilanie i pomiar energii Zasilanie i pomiar nie wchodzą w zakres tego opracowania. Zasilanie projektuje się przewodem YDYżo 5x6mm2. Moc obliczeniowa wynosi 6,8kW. Główny wyłącznik prądu w lokalu zrealizowany jest jako przycisk przy wejściu do lokalu, działający na wyzwalacz wzrostowy rozłącznika izolacyjnego umieszczonego w rozdzielnicy R1 znajdującej się na zapleczu lokalu. Instalacja pracuje w systemie TNS Instalacje odbiorcze Instalację projektowaną przewiduje się wykonać przewodami kabelkowymi typu YDYżo o przekroju 1,5mm 2 dla oświetlenia, YDYżo 3x2,5mm 2 dla gniazd wtykowych oraz wg schematu dla pozostałych odbiorników. Przewody układane: - nad sufitem podwieszanym pionowo i poziomo w korytkach instalacyjnych - p/t dla zasilania gniazd wtykowych Obwody są rozprowadzone z rozdzielnicy R Instalacja oświetlenia Typy opraw wraz z ich rozmieszczeniem pokazano na planach instalacji. Przy doborze oświetlenia założono dla pomieszczeń biurowych i stanowiskach obsługi natężenie 500lx, w komunikacji, magazynie, toaletach, pomieszczeniu socjalnym 200lx. Należy stosować oprawy skompensowane (cosφ 0,93). Z oświetlenia podstawowego wydzielono oprawy do oświetlenia nocnego (oznaczone na planie on ). Oprawy mają możliwość załączania zegarowego, ręcznego z rozdzielnicy i łącznikiem z pomieszczenia. Do oświetlenia nocnego należy też oświetlenie szyldu oraz semaforu Instalacja oświetlenia awaryjnego ewakuacyjnego Oświetlenie awaryjne ewakuacyjne przewidziano na sali obsługi oraz na zapleczu, jako wydzielone oprawy oświetlenia podstawowego wyposażone w moduł awaryjny z min. 1- h czasem podtrzymania oraz z autotestem. Oświetlenie awaryjne dobrano tak, aby zapewniało natężenie oświetlenia min. 1lx na drogach ewakuacji. Oprawy oświetlenia awaryjnego powinny posiadać świadectwo CNBOP. Ponadto przewidziano oprawy oświetlenia awaryjnego ewakuacyjnego z odpowiednimi piktogramami wskazującymi drogę ewakuacji. Oprawy awaryjne z piktogramami praca na jasno Instalacja gniazd wtykowych Przy rozmieszczaniu gniazd uwzględniono przewidywane zagospodarowanie pomieszczeń. E7

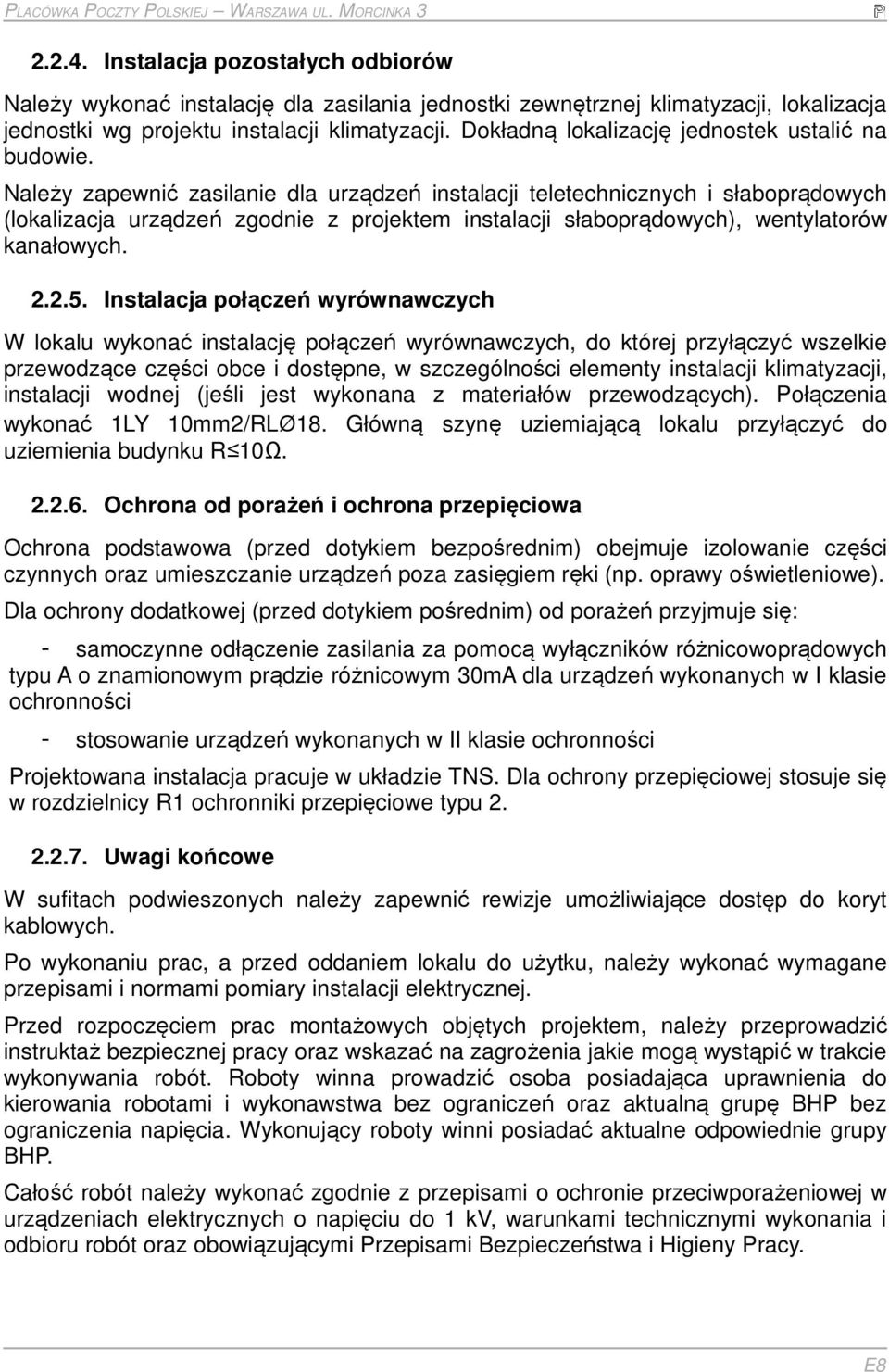

8 Instalacja pozostałych odbiorów Należy wykonać instalację dla zasilania jednostki zewnętrznej klimatyzacji, lokalizacja jednostki wg projektu instalacji klimatyzacji. Dokładną lokalizację jednostek ustalić na budowie. Należy zapewnić zasilanie dla urządzeń instalacji teletechnicznych i słaboprądowych (lokalizacja urządzeń zgodnie z projektem instalacji słaboprądowych), wentylatorów kanałowych Instalacja połączeń wyrównawczych W lokalu wykonać instalację połączeń wyrównawczych, do której przyłączyć wszelkie przewodzące części obce i dostępne, w szczególności elementy instalacji klimatyzacji, instalacji wodnej (jeśli jest wykonana z materiałów przewodzących). Połączenia wykonać 1LY 10mm2/RLØ18. Główną szynę uziemiającą lokalu przyłączyć do uziemienia budynku R 10Ω Ochrona od porażeń i ochrona przepięciowa Ochrona podstawowa (przed dotykiem bezpośrednim) obejmuje izolowanie części czynnych oraz umieszczanie urządzeń poza zasięgiem ręki (np. oprawy oświetleniowe). Dla ochrony dodatkowej (przed dotykiem pośrednim) od porażeń przyjmuje się: - samoczynne odłączenie zasilania za pomocą wyłączników różnicowoprądowych typu A o znamionowym prądzie różnicowym 30mA dla urządzeń wykonanych w I klasie ochronności - stosowanie urządzeń wykonanych w II klasie ochronności Projektowana instalacja pracuje w układzie TNS. Dla ochrony przepięciowej stosuje się w rozdzielnicy R1 ochronniki przepięciowe typu Uwagi końcowe W sufitach podwieszonych należy zapewnić rewizje umożliwiające dostęp do koryt kablowych. Po wykonaniu prac, a przed oddaniem lokalu do użytku, należy wykonać wymagane przepisami i normami pomiary instalacji elektrycznej. Przed rozpoczęciem prac montażowych objętych projektem, należy przeprowadzić instruktaż bezpiecznej pracy oraz wskazać na zagrożenia jakie mogą wystąpić w trakcie wykonywania robót. Roboty winna prowadzić osoba posiadająca uprawnienia do kierowania robotami i wykonawstwa bez ograniczeń oraz aktualną grupę BHP bez ograniczenia napięcia. Wykonujący roboty winni posiadać aktualne odpowiednie grupy BHP. Całość robót należy wykonać zgodnie z przepisami o ochronie przeciwporażeniowej w urządzeniach elektrycznych o napięciu do 1 kv, warunkami technicznymi wykonania i odbioru robót oraz obowiązującymi Przepisami Bezpieczeństwa i Higieny Pracy. E8

9 2.3. Obliczenia techniczne Obliczenia instalacji elektrycznej Bilans mocy dla lokalu: Lp Rozdzielnica Pi [kw] kz Po [kw] Io [A] Uwagi 1 R1 12,6 6,8 11 w tym: oświetlenie 1,1 1 1,1 - gniazda 9,7 0,4 3,9 - siła 1,85 1 1,85 Pi - moc zainstalowana, Po - moc obliczeniowa, Io - prąd obliczeniowy P os - moc zainstalowana oświetleniowa, P gn - moc zainstalowana gniazd wtykowych P s - moc zainstalowana odbiorów siłowych Obliczenia dla rozdzielnicy R1: Moc obliczeniowa P 0 : P 0 =P os k zo +P gn k zg +P s k s =1,1 1+9,7 0,4+1,85 1=6,8 kw Prąd pobierany przez R1: I 0 = P k 0 j 3 U cosϕ = 6, ,93 =11A Dla prądu obciążenia 11 A dobrano zabezpieczenie 25A (ze względu na selektywność), dla prądu zabezpieczenia 25A dobrano kabel zasilający YDYżo 5x6mm2 od tablicy licznikowej do rozdzielnicy R1. E9

10

11

12

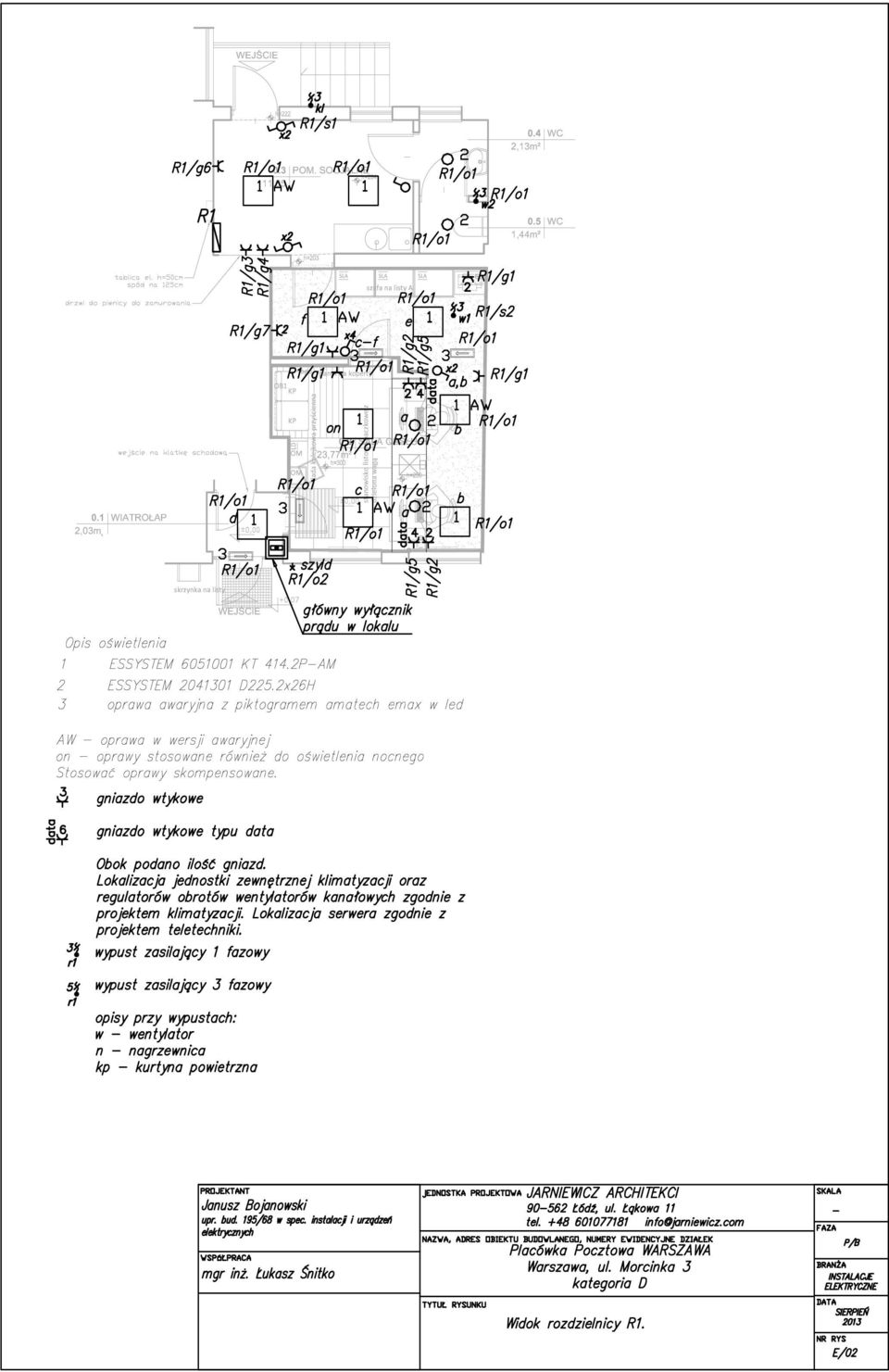

13
