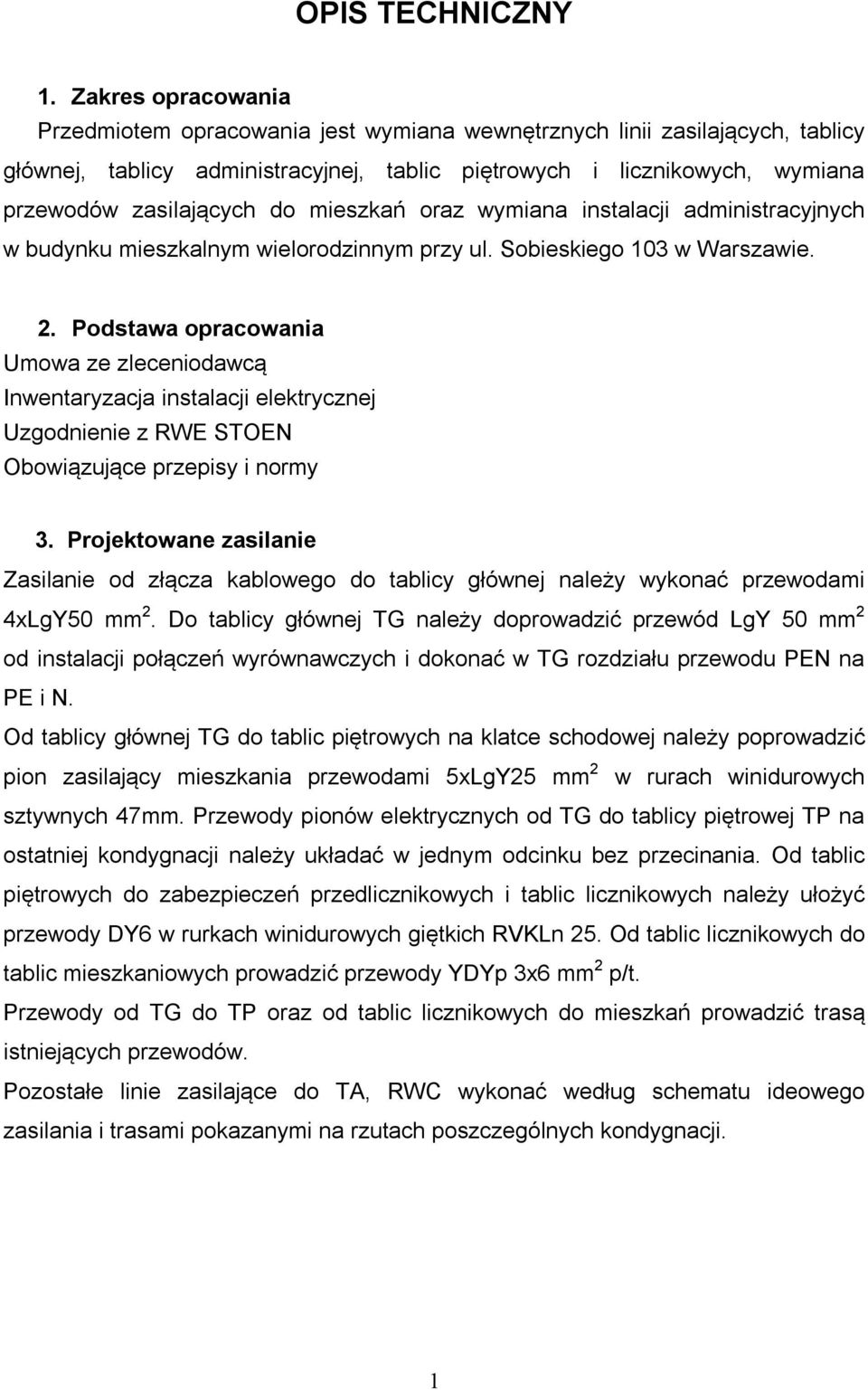

1 OPIS TECHNICZNY 1. Zakres opracowania Przedmiotem opracowania jest wymiana wewnętrznych linii zasilających, tablicy głównej, tablicy administracyjnej, tablic piętrowych i licznikowych, wymiana przewodów zasilających do mieszkań oraz wymiana instalacji administracyjnych w budynku mieszkalnym wielorodzinnym przy ul. Sobieskiego 103 w Warszawie. 2. Podstawa opracowania Umowa ze zleceniodawcą Inwentaryzacja instalacji elektrycznej Uzgodnienie z RWE STOEN Obowiązujące przepisy i normy 3. Projektowane zasilanie Zasilanie od złącza kablowego do tablicy głównej należy wykonać przewodami 4xLgY50 mm 2. Do tablicy głównej TG należy doprowadzić przewód LgY 50 mm 2 od instalacji połączeń wyrównawczych i dokonać w TG rozdziału przewodu PEN na PE i N. Od tablicy głównej TG do tablic piętrowych na klatce schodowej należy poprowadzić pion zasilający mieszkania przewodami 5xLgY25 mm 2 w rurach winidurowych sztywnych 47mm. Przewody pionów elektrycznych od TG do tablicy piętrowej TP na ostatniej kondygnacji należy układać w jednym odcinku bez przecinania. Od tablic piętrowych do zabezpieczeń przedlicznikowych i tablic licznikowych należy ułożyć przewody DY6 w rurkach winidurowych giętkich RVKLn 25. Od tablic licznikowych do tablic mieszkaniowych prowadzić przewody YDYp 3x6 mm 2 p/t. Przewody od TG do TP oraz od tablic licznikowych do mieszkań prowadzić trasą istniejących przewodów. Pozostałe linie zasilające do TA, RWC wykonać według schematu ideowego zasilania i trasami pokazanymi na rzutach poszczególnych kondygnacji. 1

mieszkań oraz wymiana instalacji administracyjnych w budynku mieszkalnym wielorodzinnym przy ul. Sobieskiego 103 w Warszawie. 2.

2 4. Tablica główna W tablicy TG należy zainstalować: - wyłącznik główny 100A sterowany przyciskiem p.poż. - rozłącznik bezpiecznikowy RBK 00 63A zabezpieczenie pionu - ochronniki przepięciowe klasy B+C - rozłączniki bezpiecznikowe R303 63A jako zabezpieczenie ochronników przepięciowych - rozłączniki bezpiecznikowe R303 25A - zabezpieczenie przedlicznikowe administracja Tablice TG zamontować w miejscu istniejącej tablicy głównej i wykonać wg rys. nr 8. Aparaturę wewnętrzną należy przystosować do plombowania. 5. Tablica administracyjna Nad tablicą główną należy zabudować tablicę administracyjną. Z TA będzie zasilana rozdzielnica węzła cieplnego RWC, instalacja oświetlenia piwnic, instalacja gniazd 230V w pralni, instalacja oświetlenia klatki schodowej, instalacja oświetlenia zewnętrznego oraz instalacja domofonowa. W tablicy administracyjnej należy dodatkowo zamontować gniazdo 230V dla potrzeb usług serwisowych. Tablicę wyposażyć zgodnie ze schematem elektrycznym wg rys Tablice piętrowe Na każdej kondygnacji przewiduje się zamontować zestawy tablic piętrowych, w których należy zamontować zabezpieczenia przedlicznikowe oraz liczniki energii elektryczej, aby umożliwić do nich swobodny dostęp inkasentowi. Maskownice osłaniające listwy rozgałęźne 5x35 mm 2 oraz zabezpieczenia przedlicznikowe winny być przystosowane do plombowania. Zestawy piętrowe projektuje się na bazie rozdzielnic firmy Karwasz: dwóch skrzynek dwulicznikowych RU-3-2L oraz skrzynki RN-20 z listwą odgałęźną 5x35 i z zabezpieczeniami przedlicznikowymi S 301 D25A. Widok tablic piętrowych pokazano na rys. 10. Okienka do odczytu liczników powinny znajdować się na wysokości od 80 do 180 cm od podłoża. 2

bezpiecznikowe R303 25A - zabezpieczenie przedlicznikowe administracja Tablice TG zamontować w miejscu istniejącej tablicy głównej i wykonać wg rys. nr 8.

3 7. Tablice mieszkaniowe W mieszkaniach ze starą instalacją projektuje się zainstalować obudowy S-8 z wyłącznikami nadmiarowoprądowymi i podłączenie pod nie istniejących obwodów. Z tablic mieszkaniowych należy wyprowadzić obwody do zasilania dzwonków mieszkaniowych, które były zasilane z tablicy administracyjnej. Przy remoncie mieszkań należy wymienić instalacje wewnętrzną instalując przewody trzyżyłowe, obwody gniazdowe oddzielić od oświetleniowych i zamontować wyłącznik różnicowoprądowy. 8. Odbiory administracyjne Należy wymienić wszystkie stare instalacje dwużyłowe w stystemie TN-C tj. instalację administracyjną w piwnicach, na klatkach schodowych, oświetlenia zewnętrznego. Wymienić należy osprzęt oraz oprawy oświetleniowe. Na klatkach schodowych zaprojektowano oprawy z wbudowanymi czujnikami ruchu. W piwnicach należy stosować osprzęt szczelny w rurkach PCV i wyłączniki podświetlane. Istniejącą instalację dzwonkową zdemontować, a dzwonki mieszkaniowe zasilić z tablic mieszkaniowych. Instalacje administracyjną oświetleniową wykonać przewodami YDY (3;4;5)x1,5 mm 2, a instalacje gniazd 230V w pralni przewodem YDY 3x2,5 mm 2. Oświetlenie zewnętrzne załączane będzie przekaźnikiem zmierzchowym. 9. Instalacja połączeń wyrównawczych W piwnicy, w pomieszczeniu węzła cieplnego, należy wykonać instalację połączeń wyrównawczych bednarką FeZn 25/4. Do instalacji połączeń wyrównawczych należy podłączyć wszystkie metalowe rury instalacji sanitarnych, oraz metalowe zawory rur wykonanych z tworzywa sztucznego. Do instalacji połączeń wyrównawczych, należy podłączyć przewodem LgY 25 mm 2 punkt ochronny PE tablicy głównej. 10. Instalacje teletechniczne W zakres projektu wchodzi jedynie orurowanie instalacji teletechnicznych i wymiana piętrowych skrzynek rozdzielczych. Instalacje wykonać wg rys. nr 11. Skrzynki teletechniczne instalować w miejscu istniejących skrzynek w miejscach pokazanych na rzutach poszczególnych kondygnacji. 3

Przy remoncie mieszkań należy wymienić instalacje wewnętrzną instalując przewody trzyżyłowe, obwody gniazdowe oddzielić od oświetleniowych i zamontować wyłącznik różnicowoprądowy. 8.

4 11. Ochrona od porażeń prądem elektrycznym Jako podstawową ochronę od porażeń prądem elektrycznym stosuję się izolacje roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne dostępne będą tylko dla upoważnionych osób obsługi. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się szybkie wyłączanie zasilania, realizowane przez wyłączniki różnicowoprądowe, wyłączniki nadmiarowoprądowe, wkładki bezpiecznikowe. W TG będą wykonane oddzielne szyny N i PE. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji inwestycji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich nowo montowanych urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. 12. Ochrona przeciwpożarowa. W budynku w rozdzielnicy głównej należy zabudować przeciwpożrowy wyłącznik prądu sterowany przyciskiem p.poż. W zakresie instalacji i urządzeń na bezpieczeństwo przeciwpożarowe budynków wpływają: - wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B; przewody elektryczne muszą mieć izolację o napięciu znamionowym 750 V; kable niskiego napięcia-izolację o napięciu znamionowym 1000 V; - przy wyłączniku głównym umieścić napis: GŁÓWNY WYŁĄCZNIK PRĄDU. - instalacje wewnętrzne (czuły sprzęt elektroniczny, komputery, faxy, telewizory itp.) będą chronione przed przepięciami łączeniowymi i atmosferycznymi za pomocą ochronników przepięciowych. 4

Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się szybkie wyłączanie zasilania, realizowane przez wyłączniki różnicowoprądowe, wyłączniki nadmiarowoprądowe, wkładki

5 13. Wytyczne do opracowania planu BIOZ W czasie robót montażowych związanych z wykonywaniem instalacji elektrycznych należy przestrzegać postanowień Rozporządzenia Ministra Gospodarki z dnia 17 września 1999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. Występujące zagrożenia: - porażenie prądem Zapobieganie: - Prace montażowe wykonywać przy całkowicie wyłączonej instalacji spod napięcia. - Montaż, obsługa i naprawa urządzeń elektrycznych musza być prowadzone przez osoby przeszkolone i posiadające odpowiednie uprawnienia i kwalifikacje. - Stosować urządzenia o odpowiednich stopniach ochrony (dotyczy to przede wszystkim rozdzielnic budowlanych i narzędzi). - Po zrealizowaniu instalacji należy przeprowadzić próby montażowe (badania i pomiary) dla całej instalacji i zainstalowanych urządzeń. - Prace pomiarowe pomontażowe mogą być wykonywane przez osoby o odpowiednich kwalifikacjach i przy użyciu odpowiedniego sprzętu ochronnego. - Wszystkie użyte materiały i urządzenia powinny mieć odpowiednie certyfikaty i świadectwa dopuszczenia do stosowania w Polsce. - Wszystkie zainstalowane urządzenia powinny być objęte ochroną przeciwporażeniową. 5

Występujące zagrożenia: - porażenie prądem Zapobieganie: - Prace montażowe wykonywać przy całkowicie wyłączonej instalacji spod napięcia.

6 14. Obliczenia techniczne BILANS MOCY - BUDYNEK MIESZKALNY WIELORODZINNY UL. SOBIESKIEGO 103 WARSZAWA KLATKA SCHOD. RG-TP4 pion mieszkalny ZK - RG WLZ budynku Uwagi Ilość mieszkań Moc przył. mieszkania (kw) 5 5 Moc szczytowa Wsp. jedn. 0,357 0,357 Moc obliczeniowa 35,7 35,7 Administracja 12,5 TA - 3 faz 12,5 kw Razem moc oblicz. 35,7 48,2 Prąd obliczeniowy 55,4 74,8 Zabezpieczenie (A) Przewód zasilający 5xLgY 25 4xLgY 50 Długość (m) 27 2 Spadek napięcia 0,49% 0,02% Dopuszczalny spadek napięcia < 1% < 0,5% WLZ o największym spadku napięcia - do TM17 Dopuszczalny spadek napięcia do TM Σ ΔU% = 0,02 ZK-RG + 0,49 PION + 0,67 TM17 = 1,18% < 1,5% 6

0,357 0,357 Moc obliczeniowa 35,7 35,7 Administracja 12,5 TA - 3 faz 12,5 kw Razem moc oblicz.
