PROJEKT WYKONAWCZY WYMIANY INSTALACJI ELEKTRYCZNEJ
|
|
- Beata Janiszewska
- 9 lat temu
- Przeglądów:
Transkrypt

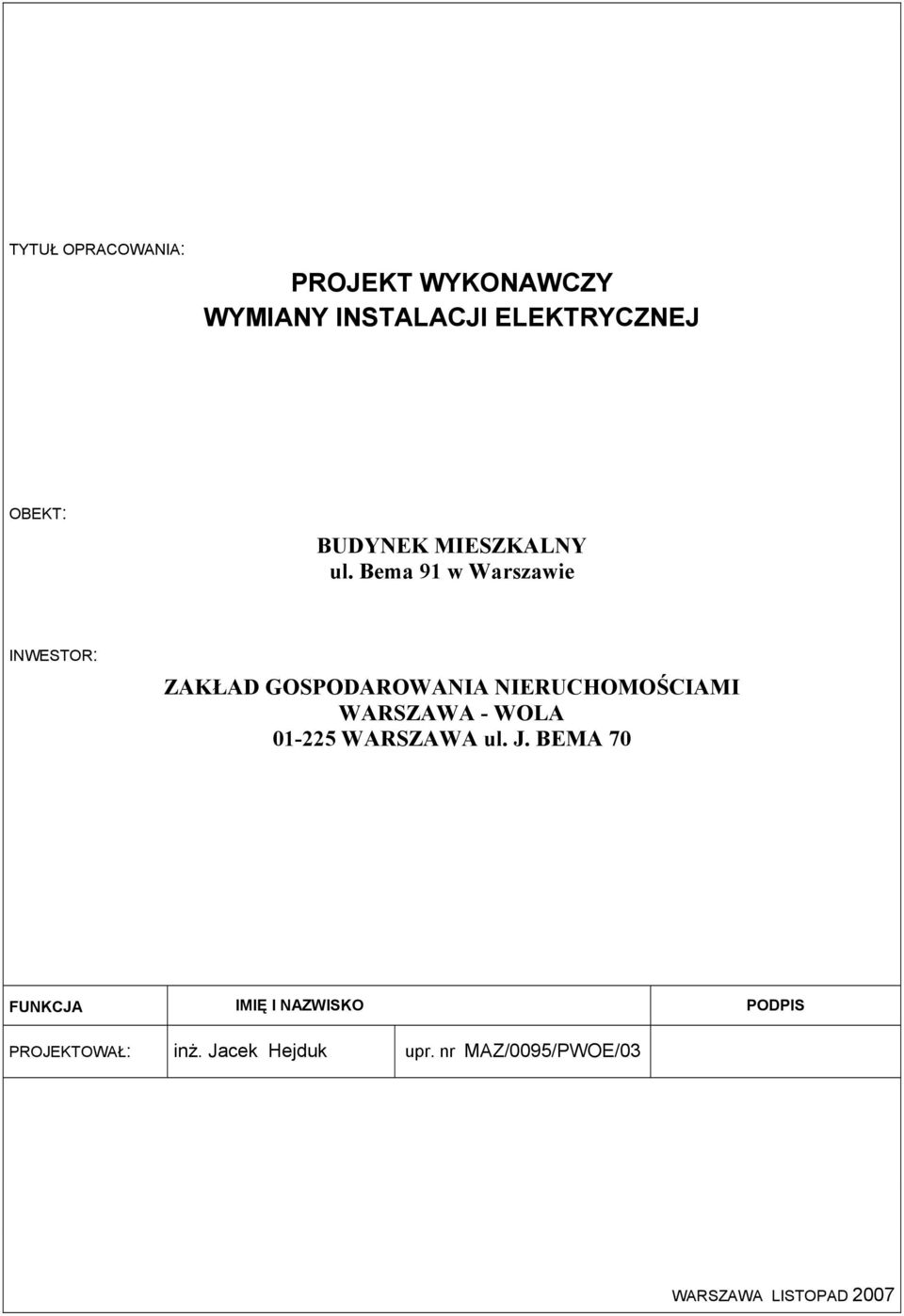

1 TYTUŁ OPRACOWANIA: PROJEKT WYKONAWCZY WYMIANY INSTALACJI ELEKTRYCZNEJ OBEKT: BUDYNEK MIESZKALNY ul. Bema 91 w Warszawie INWESTOR: ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI WARSZAWA - WOLA WARSZAWA ul. J. BEMA 70 FUNKCJA IMIĘ I NAZWISKO PODPIS PROJEKTOWAŁ: inż. Jacek Hejduk upr. nr MAZ/0095/PWOE/03 WARSZAWA LISTOPAD 2007

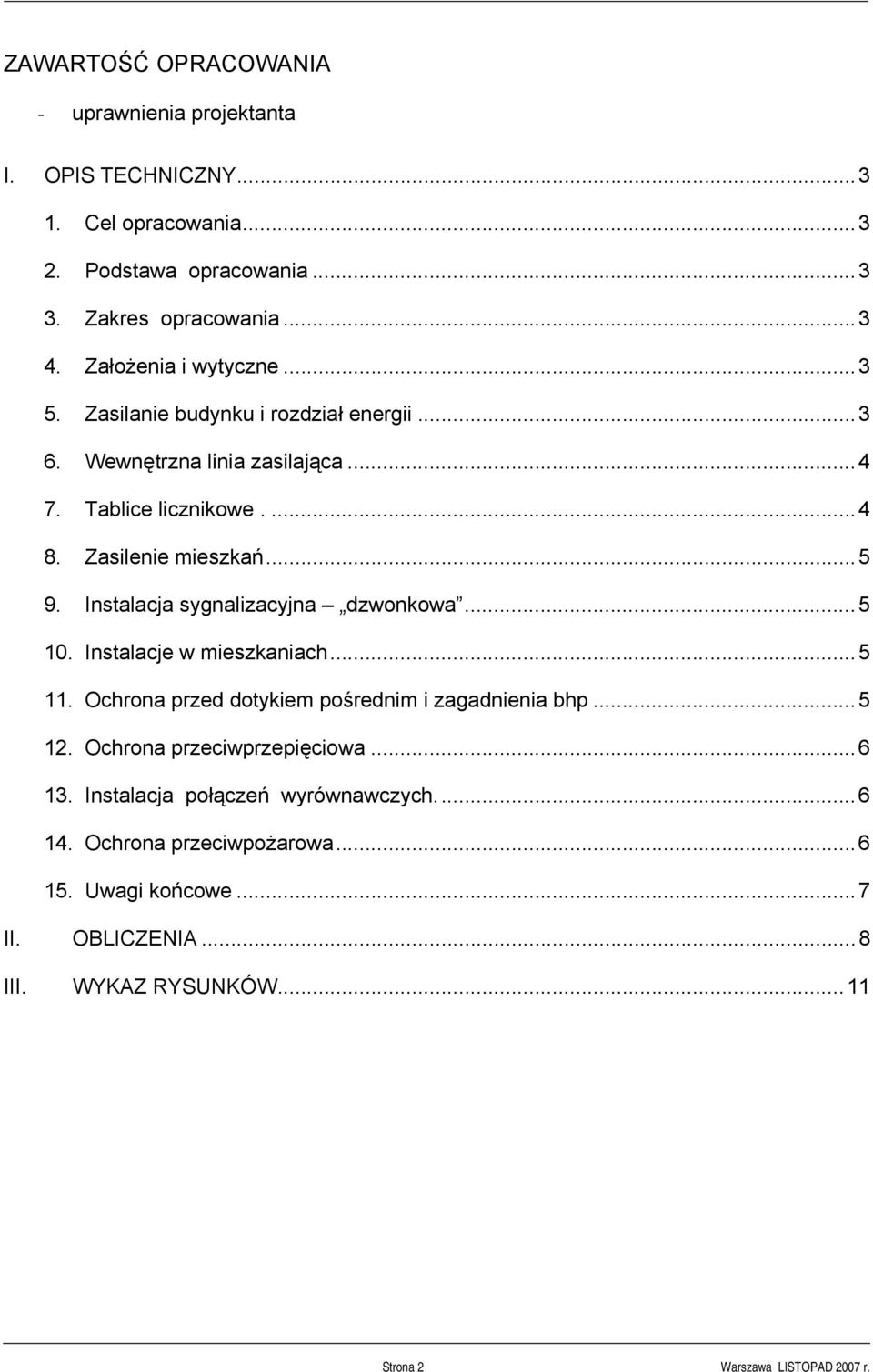

2 ZAWARTOŚĆ OPRACOWANIA - uprawnienia projektanta I. OPIS TECHNICZNY Cel opracowania Podstawa opracowania Zakres opracowania Założenia i wytyczne Zasilanie budynku i rozdział energii Wewnętrzna linia zasilająca Tablice licznikowe Zasilenie mieszkań Instalacja sygnalizacyjna dzwonkowa Instalacje w mieszkaniach Ochrona przed dotykiem pośrednim i zagadnienia bhp Ochrona przeciwprzepięciowa Instalacja połączeń wyrównawczych Ochrona przeciwpożarowa Uwagi końcowe...7 II. OBLICZENIA...8 III. WYKAZ RYSUNKÓW...11 Strona 2 Warszawa LISTOPAD 2007 r.
3
4

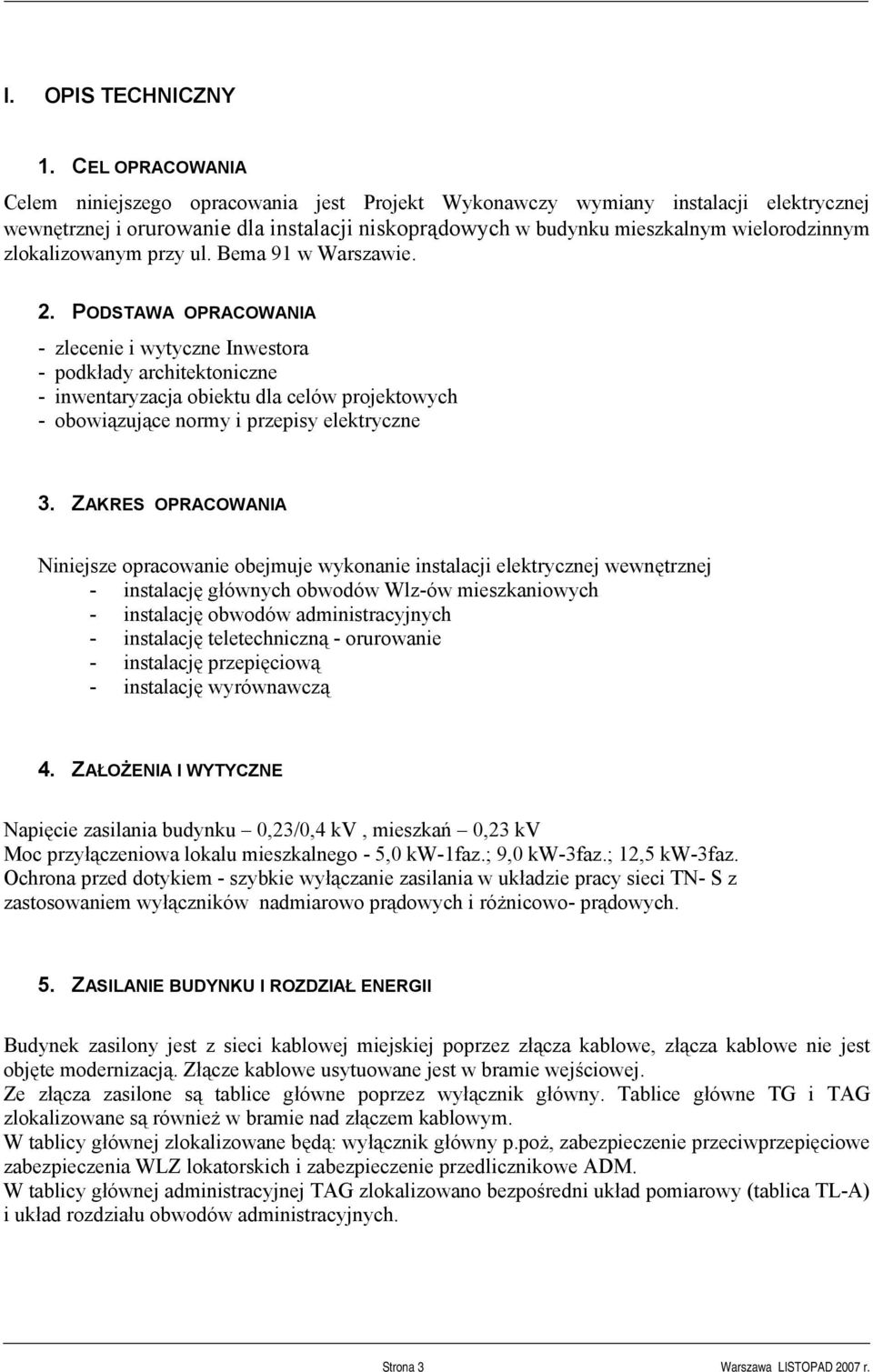

5 I. OPIS TECHNICZNY 1. CEL OPRACOWANIA Celem niniejszego opracowania jest Projekt Wykonawczy wymiany instalacji elektrycznej wewnętrznej i orurowanie dla instalacji niskoprądowych w budynku mieszkalnym wielorodzinnym zlokalizowanym przy ul. Bema 91 w Warszawie. 2. PODSTAWA OPRACOWANIA - zlecenie i wytyczne Inwestora - podkłady architektoniczne - inwentaryzacja obiektu dla celów projektowych - obowiązujące normy i przepisy elektryczne 3. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje wykonanie instalacji elektrycznej wewnętrznej - instalację głównych obwodów Wlz-ów mieszkaniowych - instalację obwodów administracyjnych - instalację teletechniczną - orurowanie - instalację przepięciową - instalację wyrównawczą 4. ZAŁOŻENIA I WYTYCZNE Napięcie zasilania budynku 0,23/0,4 kv, mieszkań 0,23 kv Moc przyłączeniowa lokalu mieszkalnego - 5,0 kw-1faz.; 9,0 kw-3faz.; 12,5 kw-3faz. Ochrona przed dotykiem - szybkie wyłączanie zasilania w układzie pracy sieci TN- S z zastosowaniem wyłączników nadmiarowo prądowych i różnicowo- prądowych. 5. ZASILANIE BUDYNKU I ROZDZIAŁ ENERGII Budynek zasilony jest z sieci kablowej miejskiej poprzez złącza kablowe, złącza kablowe nie jest objęte modernizacją. Złącze kablowe usytuowane jest w bramie wejściowej. Ze złącza zasilone są tablice główne poprzez wyłącznik główny. Tablice główne TG i TAG zlokalizowane są również w bramie nad złączem kablowym. W tablicy głównej zlokalizowane będą: wyłącznik główny p.poż, zabezpieczenie przeciwprzepięciowe zabezpieczenia WLZ lokatorskich i zabezpieczenie przedlicznikowe ADM. W tablicy głównej administracyjnej TAG zlokalizowano bezpośredni układ pomiarowy (tablica TL-A) i układ rozdziału obwodów administracyjnych. Strona 3 Warszawa LISTOPAD 2007 r.

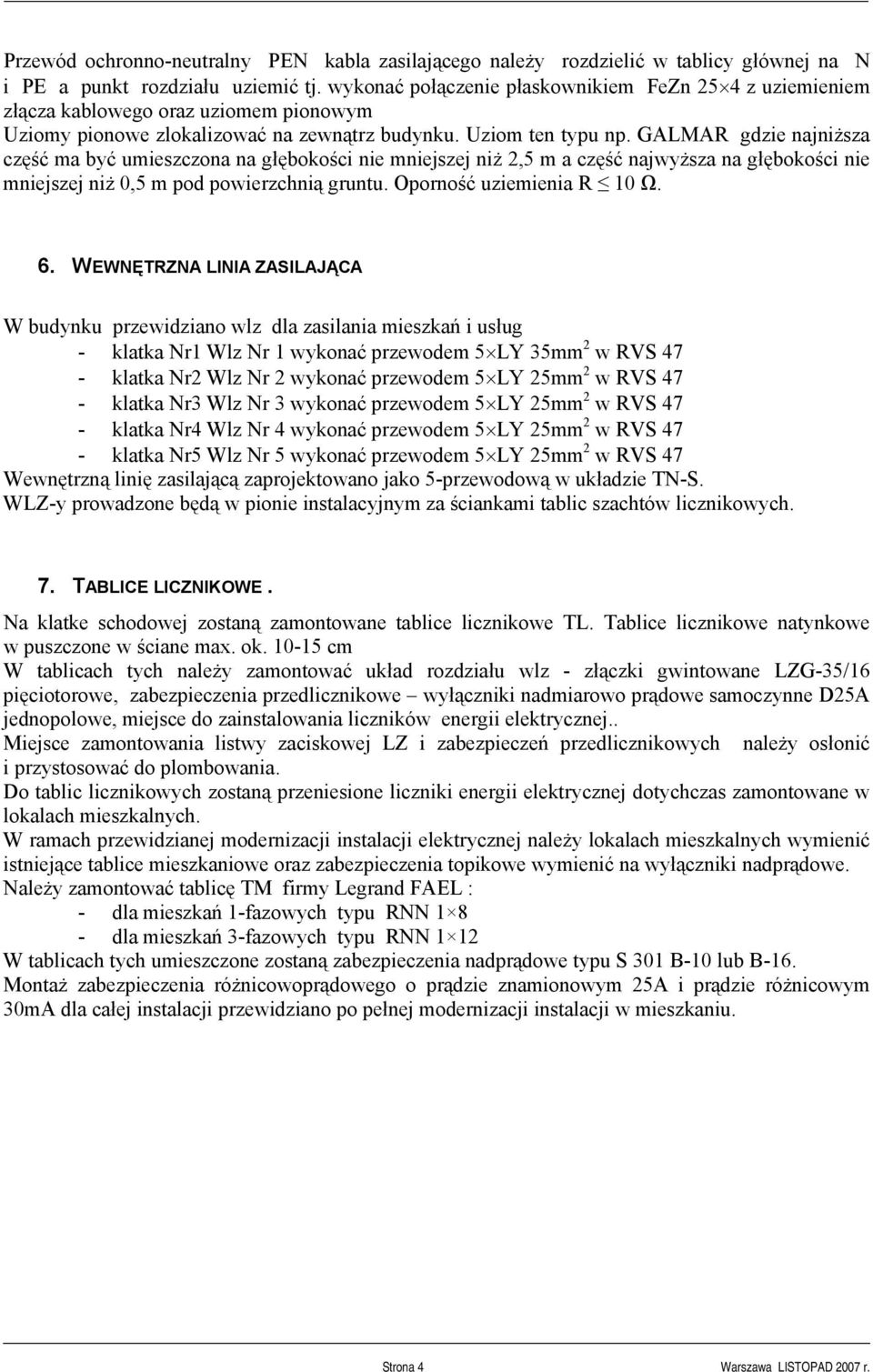

6 Przewód ochronno-neutralny PEN kabla zasilającego należy rozdzielić w tablicy głównej na N i PE a punkt rozdziału uziemić tj. wykonać połączenie płaskownikiem FeZn 25 4 z uziemieniem złącza kablowego oraz uziomem pionowym Uziomy pionowe zlokalizować na zewnątrz budynku. Uziom ten typu np. GALMAR gdzie najniższa część ma być umieszczona na głębokości nie mniejszej niż 2,5 m a część najwyższa na głębokości nie mniejszej niż 0,5 m pod powierzchnią gruntu. Oporność uziemienia R 10 Ω. 6. WEWNĘTRZNA LINIA ZASILAJĄCA W budynku przewidziano wlz dla zasilania mieszkań i usług - klatka Nr1 Wlz Nr 1 wykonać przewodem 5 LY 35mm 2 w RVS 47 - klatka Nr2 Wlz Nr 2 wykonać przewodem 5 LY 25mm 2 w RVS 47 - klatka Nr3 Wlz Nr 3 wykonać przewodem 5 LY 25mm 2 w RVS 47 - klatka Nr4 Wlz Nr 4 wykonać przewodem 5 LY 25mm 2 w RVS 47 - klatka Nr5 Wlz Nr 5 wykonać przewodem 5 LY 25mm 2 w RVS 47 Wewnętrzną linię zasilającą zaprojektowano jako 5-przewodową w układzie TN-S. WLZ-y prowadzone będą w pionie instalacyjnym za ściankami tablic szachtów licznikowych. 7. TABLICE LICZNIKOWE. Na klatke schodowej zostaną zamontowane tablice licznikowe TL. Tablice licznikowe natynkowe w puszczone w ściane max. ok cm W tablicach tych należy zamontować układ rozdziału wlz - złączki gwintowane LZG-35/16 pięciotorowe, zabezpieczenia przedlicznikowe wyłączniki nadmiarowo prądowe samoczynne D25A jednopolowe, miejsce do zainstalowania liczników energii elektrycznej.. Miejsce zamontowania listwy zaciskowej LZ i zabezpieczeń przedlicznikowych należy osłonić i przystosować do plombowania. Do tablic licznikowych zostaną przeniesione liczniki energii elektrycznej dotychczas zamontowane w lokalach mieszkalnych. W ramach przewidzianej modernizacji instalacji elektrycznej należy lokalach mieszkalnych wymienić istniejące tablice mieszkaniowe oraz zabezpieczenia topikowe wymienić na wyłączniki nadprądowe. Należy zamontować tablicę TM firmy Legrand FAEL : - dla mieszkań 1-fazowych typu RNN dla mieszkań 3-fazowych typu RNN 1 12 W tablicach tych umieszczone zostaną zabezpieczenia nadprądowe typu S 301 B-10 lub B-16. Montaż zabezpieczenia różnicowoprądowego o prądzie znamionowym 25A i prądzie różnicowym 30mA dla całej instalacji przewidziano po pełnej modernizacji instalacji w mieszkaniu. Strona 4 Warszawa LISTOPAD 2007 r.

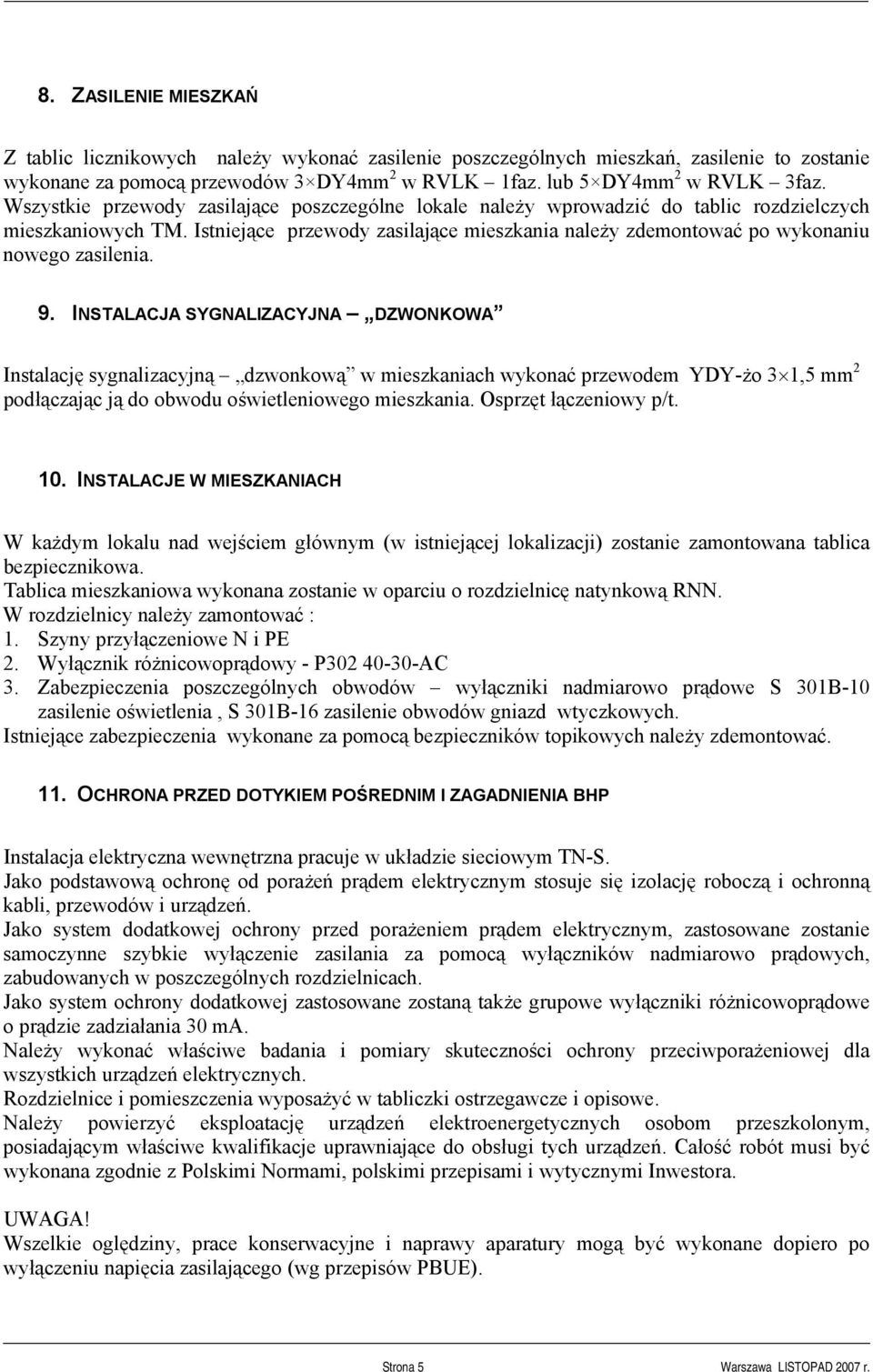

7 8. ZASILENIE MIESZKAŃ Z tablic licznikowych należy wykonać zasilenie poszczególnych mieszkań, zasilenie to zostanie wykonane za pomocą przewodów 3 DY4mm 2 w RVLK 1faz. lub 5 DY4mm 2 w RVLK 3faz. Wszystkie przewody zasilające poszczególne lokale należy wprowadzić do tablic rozdzielczych mieszkaniowych TM. Istniejące przewody zasilające mieszkania należy zdemontować po wykonaniu nowego zasilenia. 9. INSTALACJA SYGNALIZACYJNA DZWONKOWA Instalację sygnalizacyjną dzwonkową w mieszkaniach wykonać przewodem YDY-żo 3 1,5 mm 2 podłączając ją do obwodu oświetleniowego mieszkania. Osprzęt łączeniowy p/t. 10. INSTALACJE W MIESZKANIACH W każdym lokalu nad wejściem głównym (w istniejącej lokalizacji) zostanie zamontowana tablica bezpiecznikowa. Tablica mieszkaniowa wykonana zostanie w oparciu o rozdzielnicę natynkową RNN. W rozdzielnicy należy zamontować : 1. Szyny przyłączeniowe N i PE 2. Wyłącznik różnicowoprądowy - P AC 3. Zabezpieczenia poszczególnych obwodów wyłączniki nadmiarowo prądowe S 301B-10 zasilenie oświetlenia, S 301B-16 zasilenie obwodów gniazd wtyczkowych. Istniejące zabezpieczenia wykonane za pomocą bezpieczników topikowych należy zdemontować. 11. OCHRONA PRZED DOTYKIEM POŚREDNIM I ZAGADNIENIA BHP Instalacja elektryczna wewnętrzna pracuje w układzie sieciowym TN-S. Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Jako system dodatkowej ochrony przed porażeniem prądem elektrycznym, zastosowane zostanie samoczynne szybkie wyłączenie zasilania za pomocą wyłączników nadmiarowo prądowych, zabudowanych w poszczególnych rozdzielnicach. Jako system ochrony dodatkowej zastosowane zostaną także grupowe wyłączniki różnicowoprądowe o prądzie zadziałania 30 ma. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Rozdzielnice i pomieszczenia wyposażyć w tabliczki ostrzegawcze i opisowe. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. Całość robót musi być wykonana zgodnie z Polskimi Normami, polskimi przepisami i wytycznymi Inwestora. UWAGA! Wszelkie oględziny, prace konserwacyjne i naprawy aparatury mogą być wykonane dopiero po wyłączeniu napięcia zasilającego (wg przepisów PBUE). Strona 5 Warszawa LISTOPAD 2007 r.

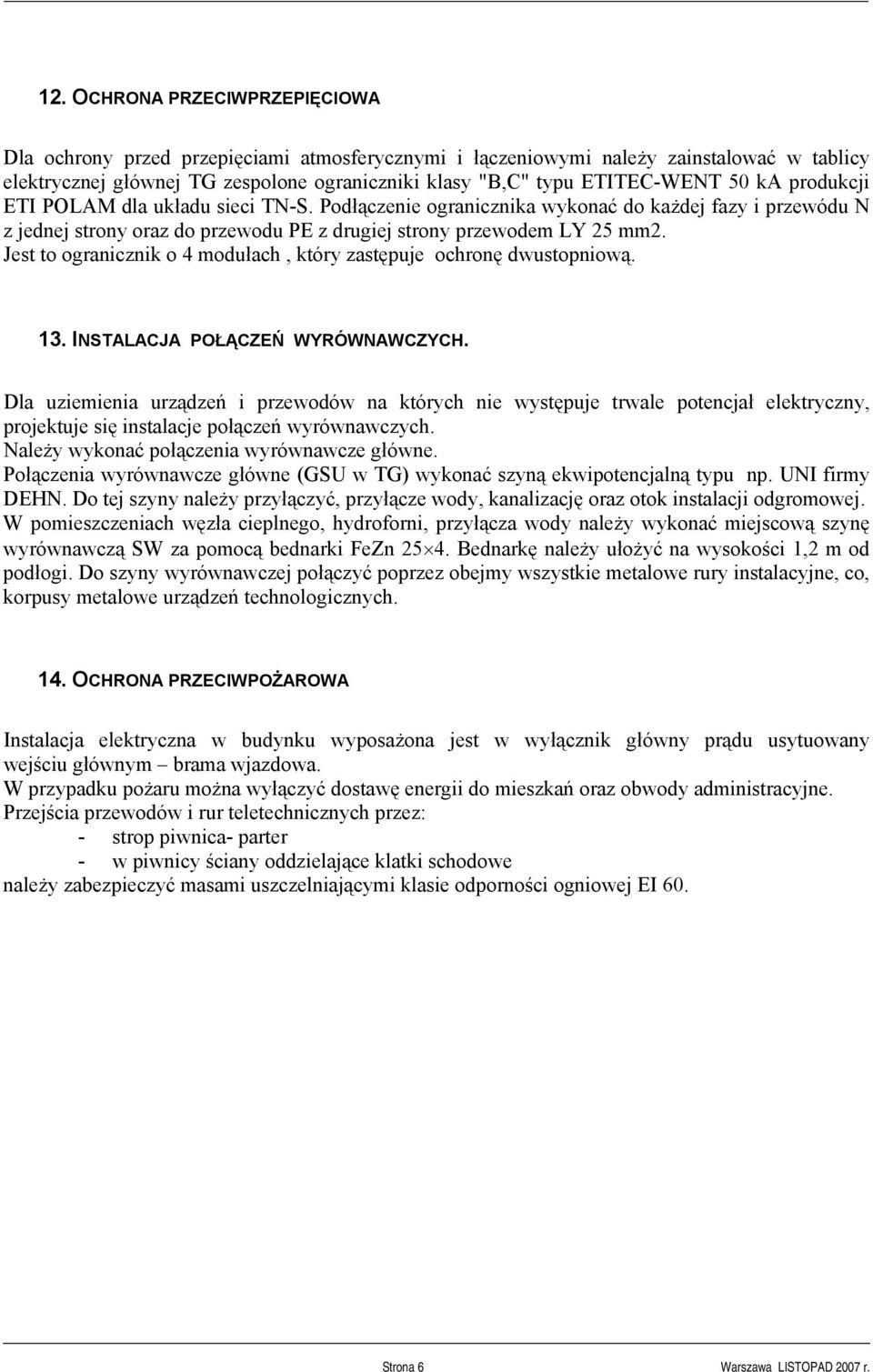

8 12. OCHRONA PRZECIWPRZEPIĘCIOWA Dla ochrony przed przepięciami atmosferycznymi i łączeniowymi należy zainstalować w tablicy elektrycznej głównej TG zespolone ograniczniki klasy "B,C" typu ETITEC-WENT 50 ka produkcji ETI POLAM dla układu sieci TN-S. Podłączenie ogranicznika wykonać do każdej fazy i przewódu N z jednej strony oraz do przewodu PE z drugiej strony przewodem LY 25 mm2. Jest to ogranicznik o 4 modułach, który zastępuje ochronę dwustopniową. 13. INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH. Dla uziemienia urządzeń i przewodów na których nie występuje trwale potencjał elektryczny, projektuje się instalacje połączeń wyrównawczych. Należy wykonać połączenia wyrównawcze główne. Połączenia wyrównawcze główne (GSU w TG) wykonać szyną ekwipotencjalną typu np. UNI firmy DEHN. Do tej szyny należy przyłączyć, przyłącze wody, kanalizację oraz otok instalacji odgromowej. W pomieszczeniach węzła cieplnego, hydroforni, przyłącza wody należy wykonać miejscową szynę wyrównawczą SW za pomocą bednarki FeZn Bednarkę należy ułożyć na wysokości 1,2 m od podłogi. Do szyny wyrównawczej połączyć poprzez obejmy wszystkie metalowe rury instalacyjne, co, korpusy metalowe urządzeń technologicznych. 14. OCHRONA PRZECIWPOŻAROWA Instalacja elektryczna w budynku wyposażona jest w wyłącznik główny prądu usytuowany wejściu głównym brama wjazdowa. W przypadku pożaru można wyłączyć dostawę energii do mieszkań oraz obwody administracyjne. Przejścia przewodów i rur teletechnicznych przez: - strop piwnica- parter - w piwnicy ściany oddzielające klatki schodowe należy zabezpieczyć masami uszczelniającymi klasie odporności ogniowej EI 60. Strona 6 Warszawa LISTOPAD 2007 r.

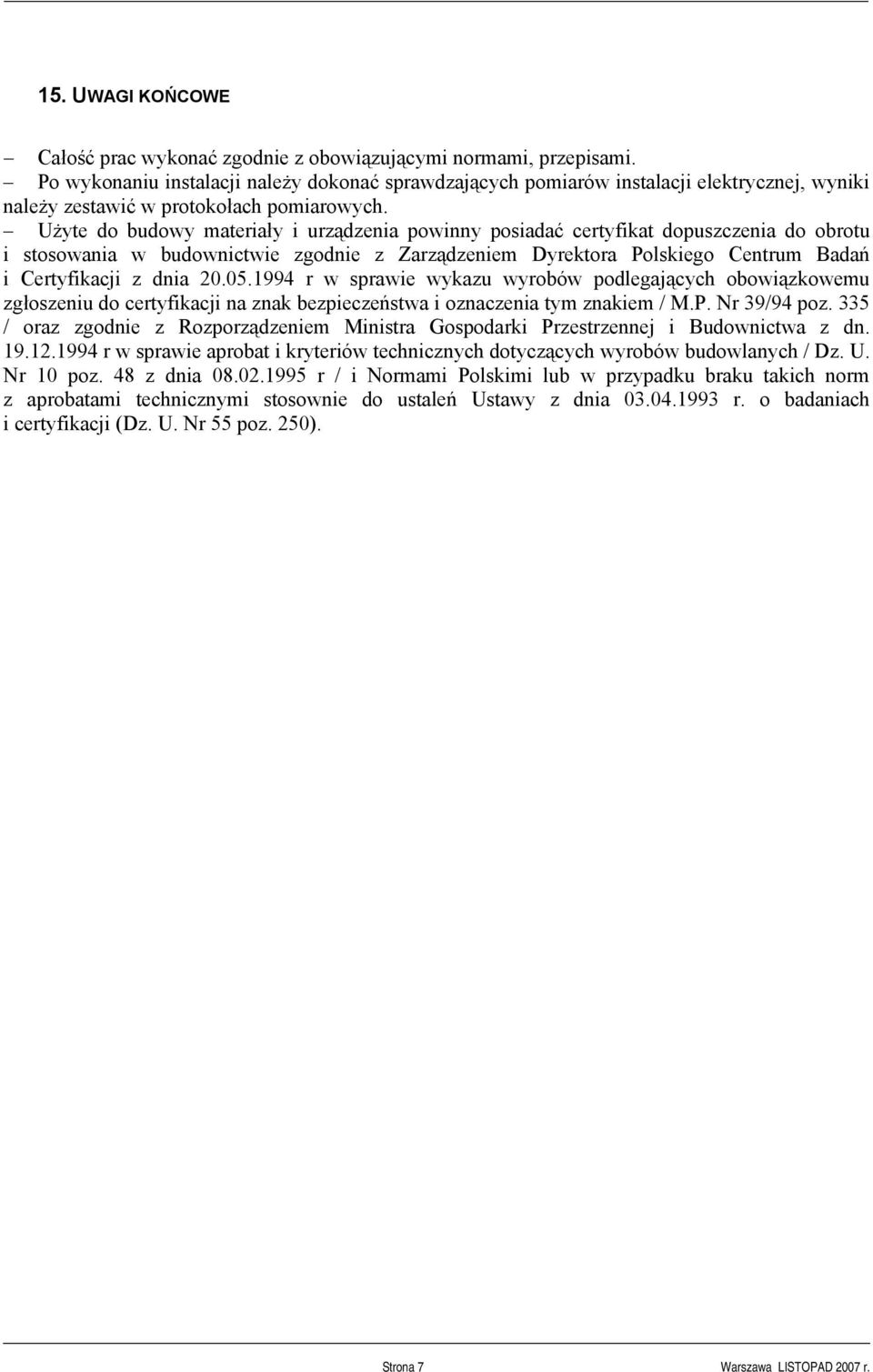

9 15. UWAGI KOŃCOWE Całość prac wykonać zgodnie z obowiązującymi normami, przepisami. Po wykonaniu instalacji należy dokonać sprawdzających pomiarów instalacji elektrycznej, wyniki należy zestawić w protokołach pomiarowych. Użyte do budowy materiały i urządzenia powinny posiadać certyfikat dopuszczenia do obrotu i stosowania w budownictwie zgodnie z Zarządzeniem Dyrektora Polskiego Centrum Badań i Certyfikacji z dnia r w sprawie wykazu wyrobów podlegających obowiązkowemu zgłoszeniu do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem / M.P. Nr 39/94 poz. 335 / oraz zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dn r w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych / Dz. U. Nr 10 poz. 48 z dnia r / i Normami Polskimi lub w przypadku braku takich norm z aprobatami technicznymi stosownie do ustaleń Ustawy z dnia r. o badaniach i certyfikacji (Dz. U. Nr 55 poz. 250). Strona 7 Warszawa LISTOPAD 2007 r.

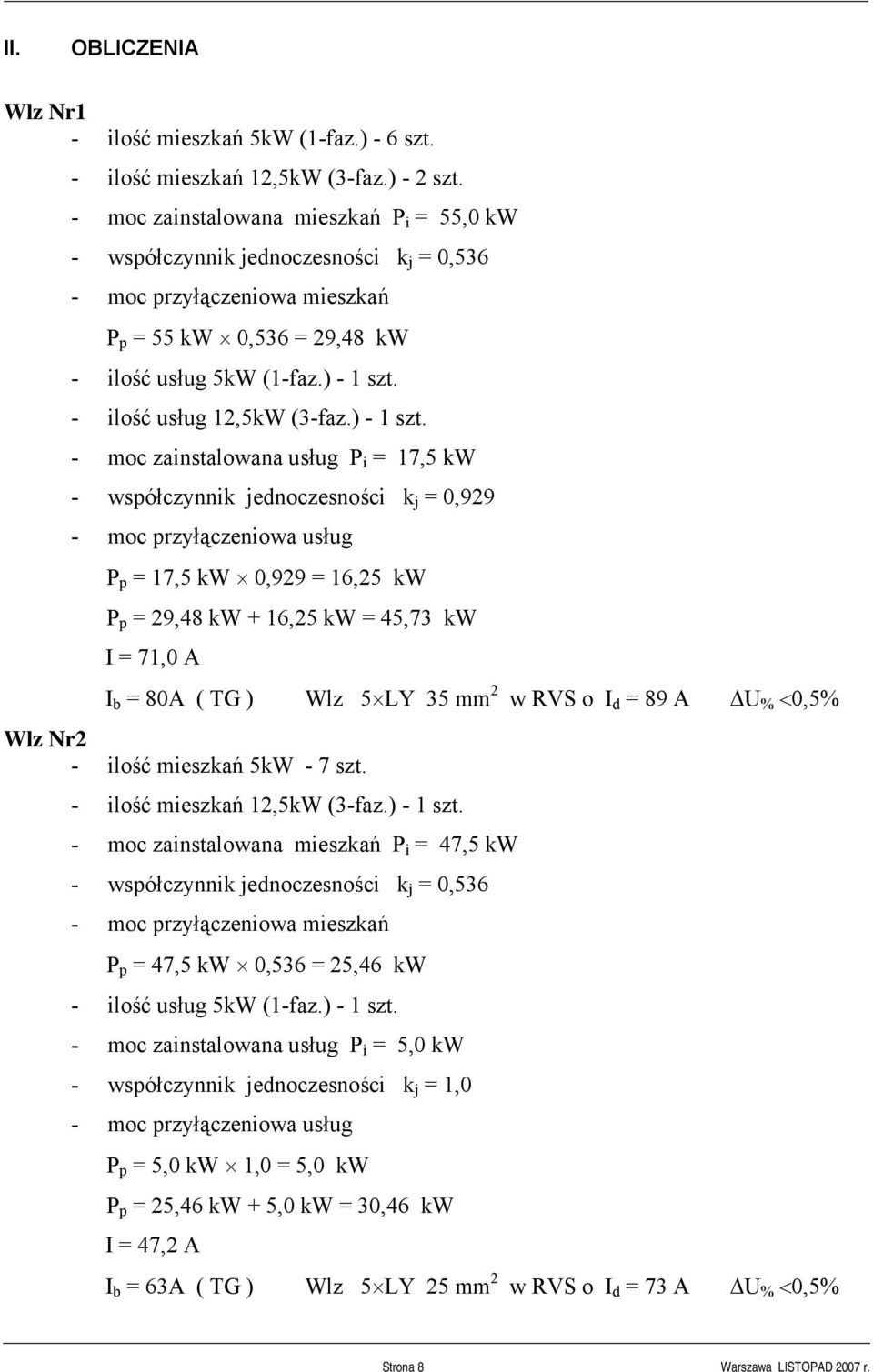

10 II. OBLICZENIA Wlz Nr1 - ilość mieszkań 5kW (1-faz.) - 6 szt. - ilość mieszkań 12,5kW (3-faz.) - 2 szt. - moc zainstalowana mieszkań P i = 55,0 kw - współczynnik jednoczesności k j = 0,536 - moc przyłączeniowa mieszkań P p = 55 kw 0,536 = 29,48 kw - ilość usług 5kW (1-faz.) - 1 szt. - ilość usług 12,5kW (3-faz.) - 1 szt. - moc zainstalowana usług P i = 17,5 kw - współczynnik jednoczesności k j = 0,929 - moc przyłączeniowa usług P p = 17,5 kw 0,929 = 16,25 kw P p = 29,48 kw + 16,25 kw = 45,73 kw I = 71,0 A I b = 80A ( TG ) Wlz 5 LY 35 mm 2 w RVS o I d = 89 A U % <0,5% Wlz Nr2 - ilość mieszkań 5kW - 7 szt. - ilość mieszkań 12,5kW (3-faz.) - 1 szt. - moc zainstalowana mieszkań P i = 47,5 kw - współczynnik jednoczesności k j = 0,536 - moc przyłączeniowa mieszkań P p = 47,5 kw 0,536 = 25,46 kw - ilość usług 5kW (1-faz.) - 1 szt. - moc zainstalowana usług P i = 5,0 kw - współczynnik jednoczesności k j = 1,0 - moc przyłączeniowa usług P p = 5,0 kw 1,0 = 5,0 kw P p = 25,46 kw + 5,0 kw = 30,46 kw I = 47,2 A I b = 63A ( TG ) Wlz 5 LY 25 mm 2 w RVS o I d = 73 A U % <0,5% Strona 8 Warszawa LISTOPAD 2007 r.

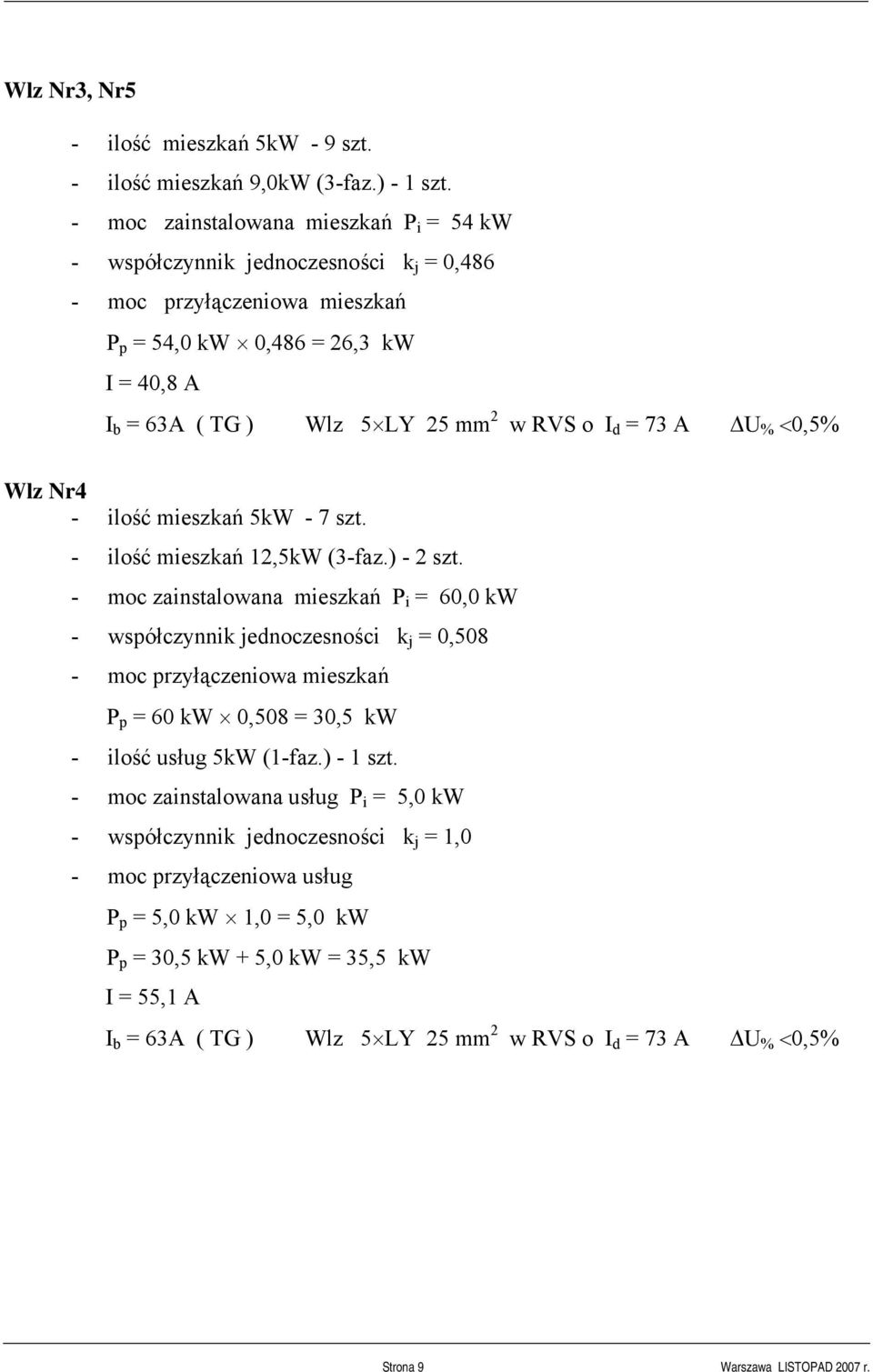

11 Wlz Nr3, Nr5 - ilość mieszkań 5kW - 9 szt. - ilość mieszkań 9,0kW (3-faz.) - 1 szt. - moc zainstalowana mieszkań P i = 54 kw - współczynnik jednoczesności k j = 0,486 - moc przyłączeniowa mieszkań P p = 54,0 kw 0,486 = 26,3 kw I = 40,8 A I b = 63A ( TG ) Wlz 5 LY 25 mm 2 w RVS o I d = 73 A U % <0,5% Wlz Nr4 - ilość mieszkań 5kW - 7 szt. - ilość mieszkań 12,5kW (3-faz.) - 2 szt. - moc zainstalowana mieszkań P i = 60,0 kw - współczynnik jednoczesności k j = 0,508 - moc przyłączeniowa mieszkań P p = 60 kw 0,508 = 30,5 kw - ilość usług 5kW (1-faz.) - 1 szt. - moc zainstalowana usług P i = 5,0 kw - współczynnik jednoczesności k j = 1,0 - moc przyłączeniowa usług P p = 5,0 kw 1,0 = 5,0 kw P p = 30,5 kw + 5,0 kw = 35,5 kw I = 55,1 A I b = 63A ( TG ) Wlz 5 LY 25 mm 2 w RVS o I d = 73 A U % <0,5% Strona 9 Warszawa LISTOPAD 2007 r.

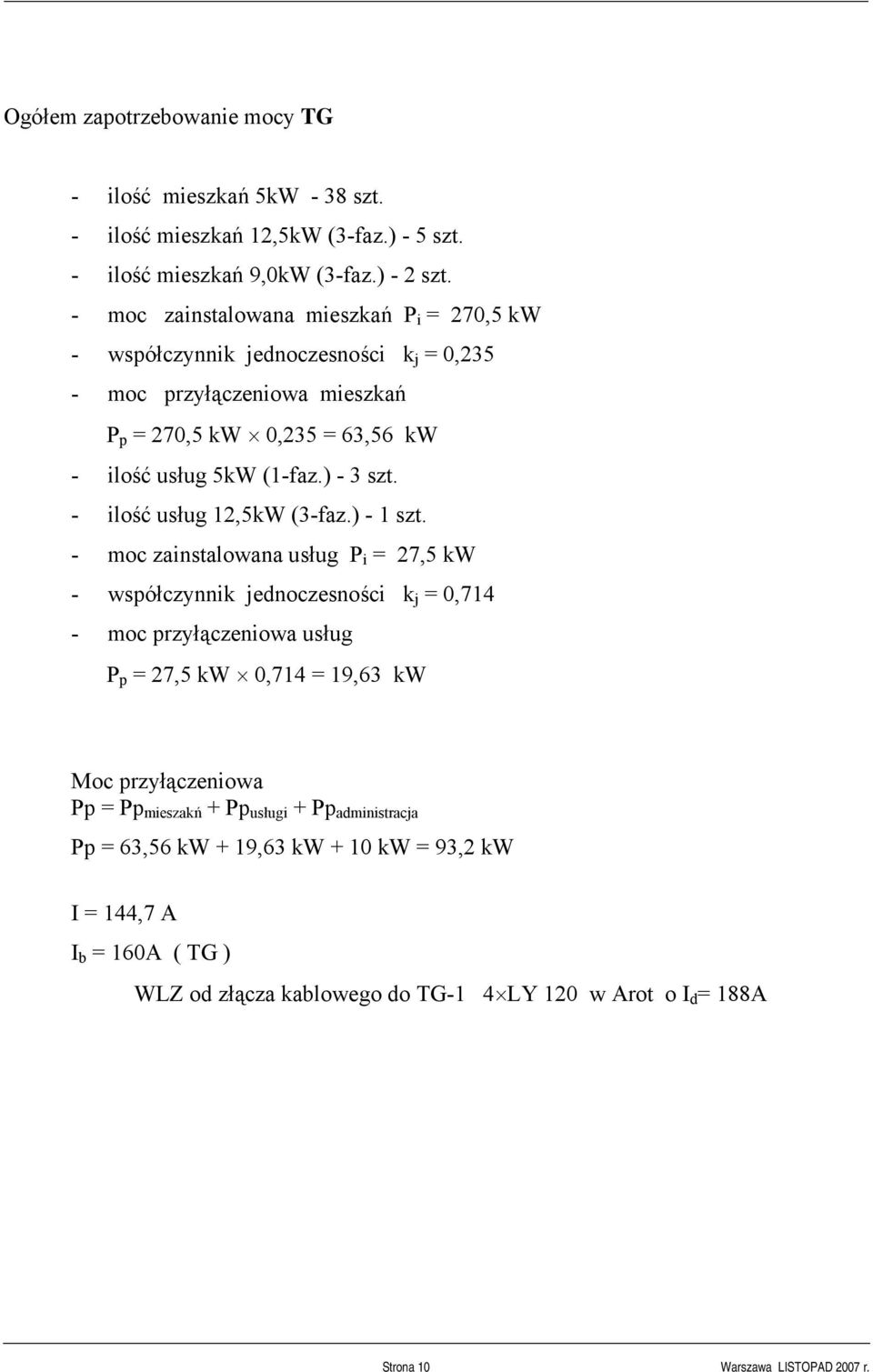

12 Ogółem zapotrzebowanie mocy TG - ilość mieszkań 5kW - 38 szt. - ilość mieszkań 12,5kW (3-faz.) - 5 szt. - ilość mieszkań 9,0kW (3-faz.) - 2 szt. - moc zainstalowana mieszkań P i = 270,5 kw - współczynnik jednoczesności k j = 0,235 - moc przyłączeniowa mieszkań P p = 270,5 kw 0,235 = 63,56 kw - ilość usług 5kW (1-faz.) - 3 szt. - ilość usług 12,5kW (3-faz.) - 1 szt. - moc zainstalowana usług P i = 27,5 kw - współczynnik jednoczesności k j = 0,714 - moc przyłączeniowa usług P p = 27,5 kw 0,714 = 19,63 kw Moc przyłączeniowa Pp = Pp mieszakń + Pp usługi + Pp administracja Pp = 63,56 kw + 19,63 kw + 10 kw = 93,2 kw I = 144,7 A I b = 160A ( TG ) WLZ od złącza kablowego do TG-1 4 LY 120 w Arot o I d = 188A Strona 10 Warszawa LISTOPAD 2007 r.

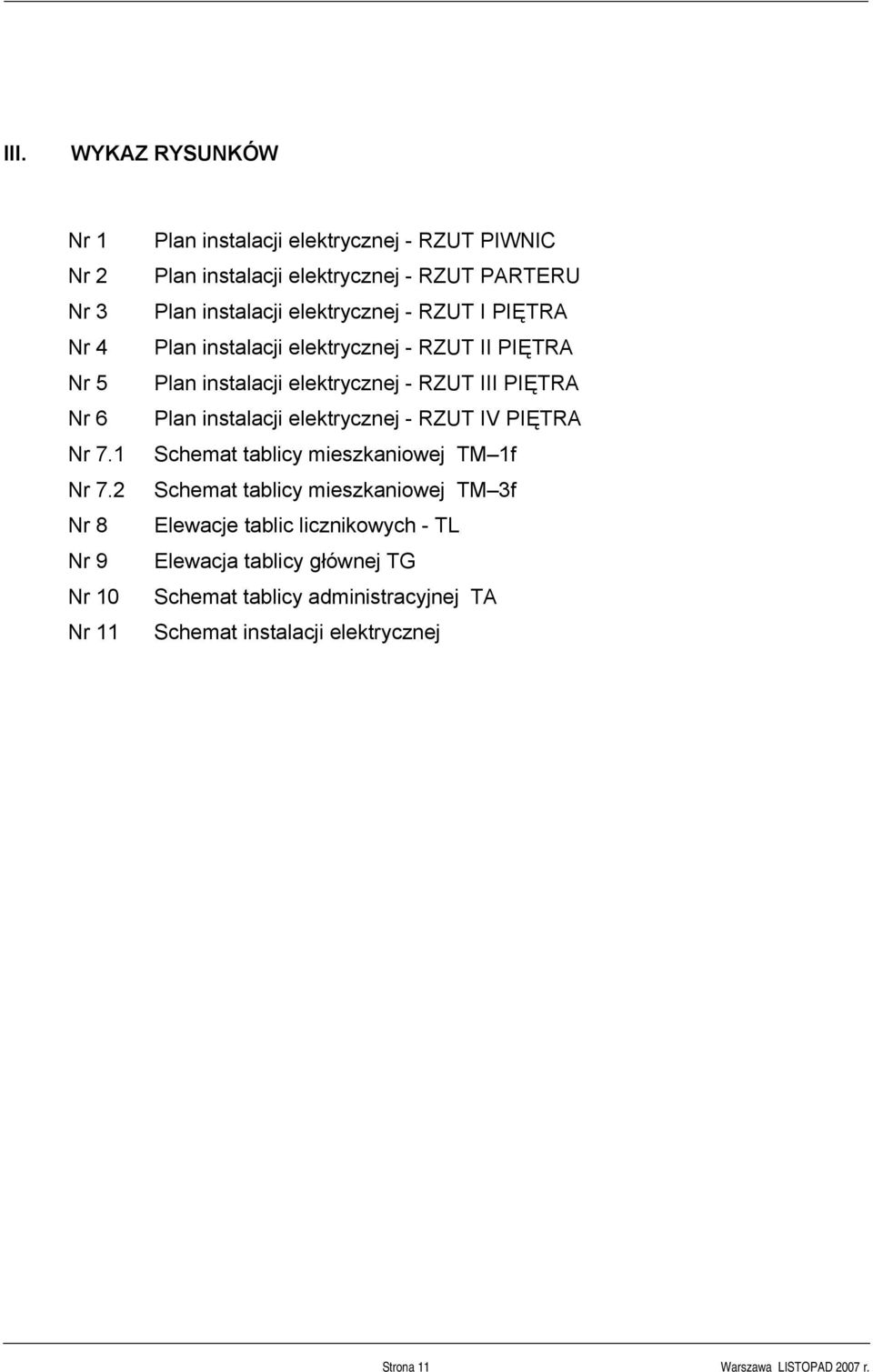

13 III. WYKAZ RYSUNKÓW Nr 1 Nr 2 Nr 3 Nr 4 Nr 5 Nr 6 Nr 7.1 Nr 7.2 Nr 8 Nr 9 Nr 10 Nr 11 Plan instalacji elektrycznej - RZUT PIWNIC Plan instalacji elektrycznej - RZUT PARTERU Plan instalacji elektrycznej - RZUT I PIĘTRA Plan instalacji elektrycznej - RZUT II PIĘTRA Plan instalacji elektrycznej - RZUT III PIĘTRA Plan instalacji elektrycznej - RZUT IV PIĘTRA Schemat tablicy mieszkaniowej TM 1f Schemat tablicy mieszkaniowej TM 3f Elewacje tablic licznikowych - TL Elewacja tablicy głównej TG Schemat tablicy administracyjnej TA Schemat instalacji elektrycznej Strona 11 Warszawa LISTOPAD 2007 r.
