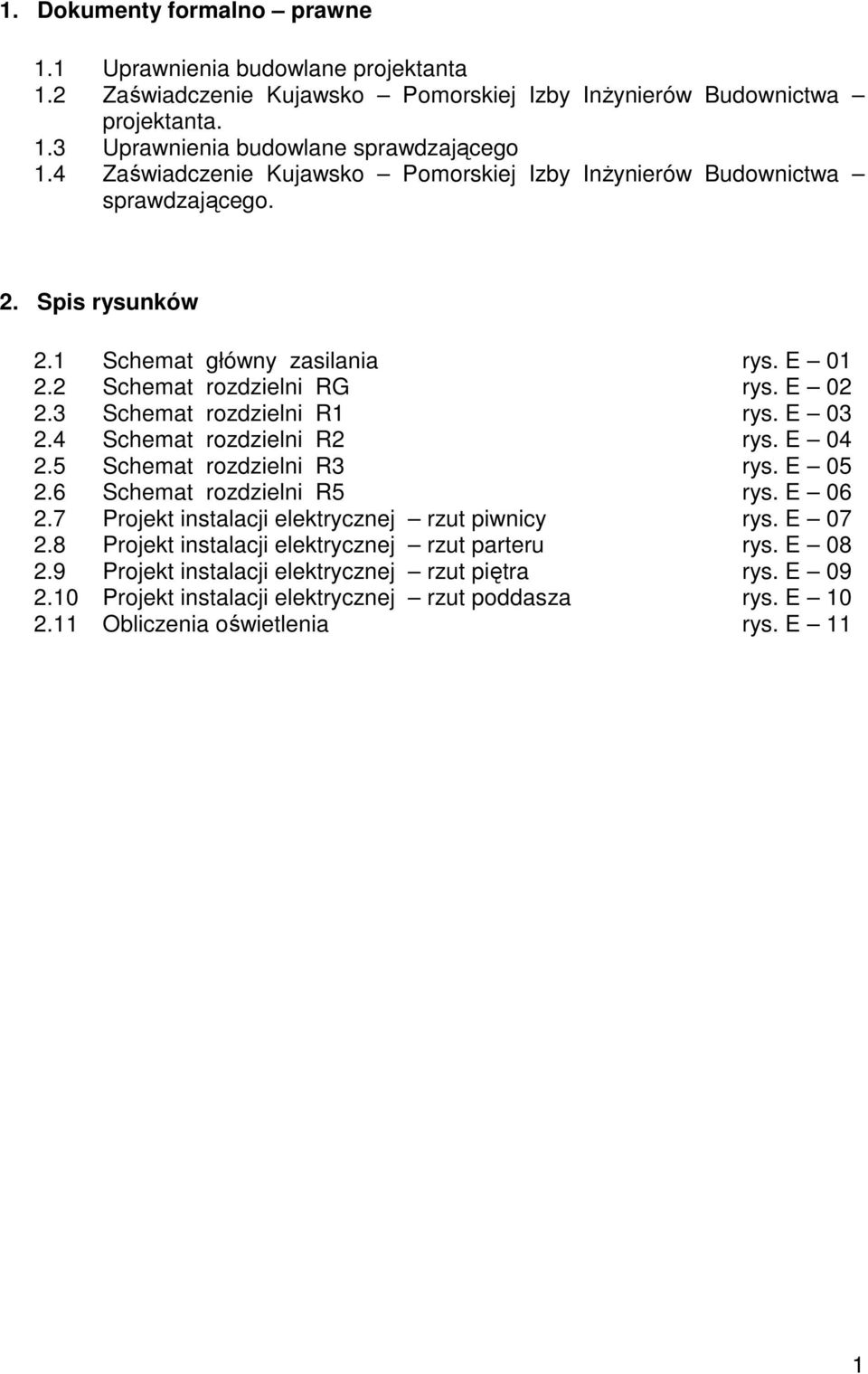

1 1. Dokumenty formalno prawne 1.1 Uprawnienia budowlane projektanta 1.2 Zaświadczenie Kujawsko Pomorskiej Izby InŜynierów Budownictwa projektanta. 1.3 Uprawnienia budowlane sprawdzającego 1.4 Zaświadczenie Kujawsko Pomorskiej Izby InŜynierów Budownictwa sprawdzającego. 2. Spis rysunków 2.1 Schemat główny zasilania rys. E Schemat rozdzielni RG rys. E Schemat rozdzielni R1 rys. E Schemat rozdzielni R2 rys. E Schemat rozdzielni R3 rys. E Schemat rozdzielni R5 rys. E Projekt instalacji elektrycznej rzut piwnicy rys. E Projekt instalacji elektrycznej rzut parteru rys. E Projekt instalacji elektrycznej rzut piętra rys. E Projekt instalacji elektrycznej rzut poddasza rys. E Obliczenia oświetlenia rys. E 11 1

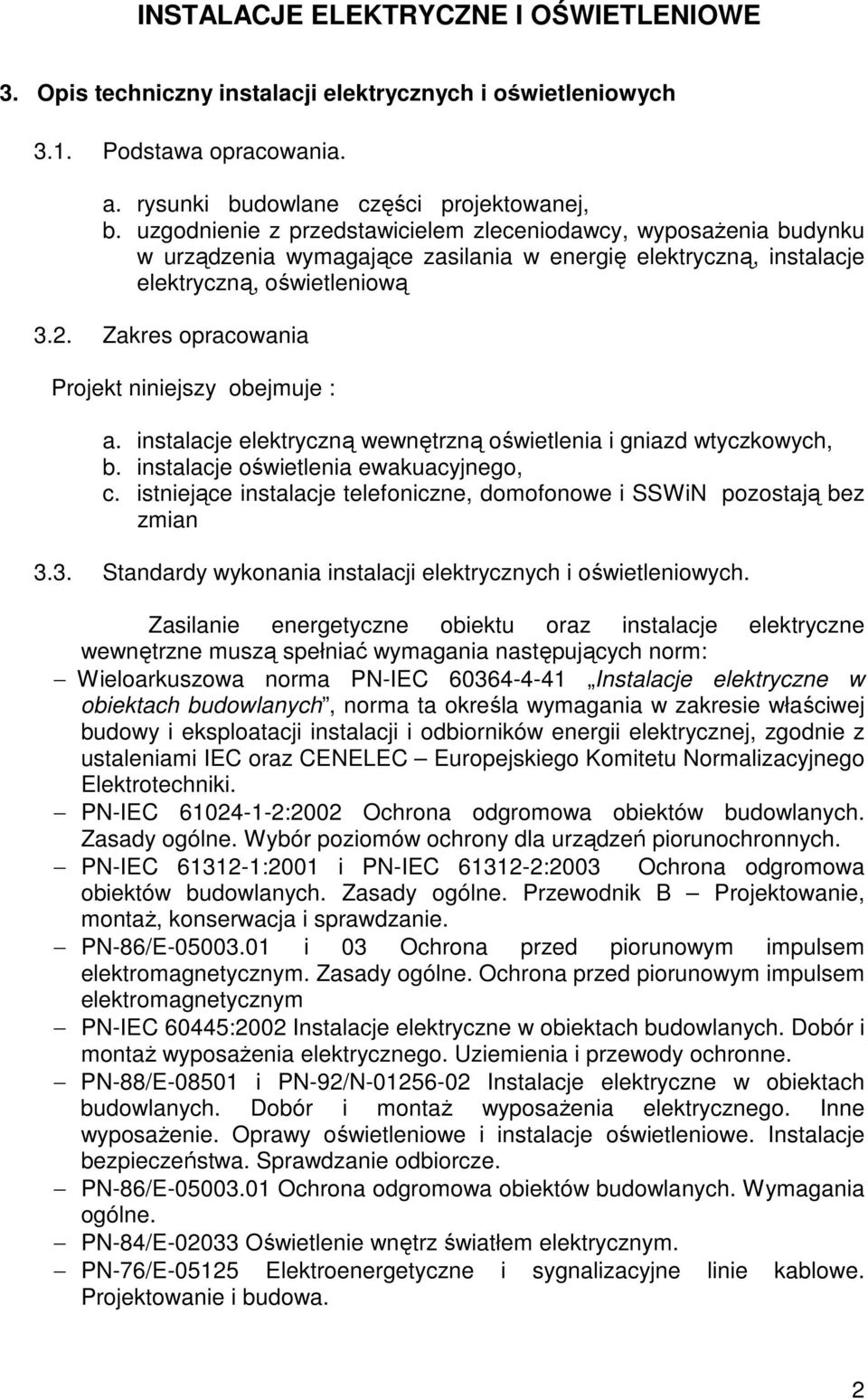

2 INSTALACJE ELEKTRYCZNE I OŚWIETLENIOWE 3. Opis techniczny instalacji elektrycznych i oświetleniowych 3.1. Podstawa opracowania. a. rysunki budowlane części projektowanej, b. uzgodnienie z przedstawicielem zleceniodawcy, wyposaŝenia budynku w urządzenia wymagające zasilania w energię elektryczną, instalacje elektryczną, oświetleniową 3.2. Zakres opracowania Projekt niniejszy obejmuje : a. instalacje elektryczną wewnętrzną oświetlenia i gniazd wtyczkowych, b. instalacje oświetlenia ewakuacyjnego, c. istniejące instalacje telefoniczne, domofonowe i SSWiN pozostają bez zmian 3.3. Standardy wykonania instalacji elektrycznych i oświetleniowych. Zasilanie energetyczne obiektu oraz instalacje elektryczne wewnętrzne muszą spełniać wymagania następujących norm: Wieloarkuszowa norma PN-IEC Instalacje elektryczne w obiektach budowlanych, norma ta określa wymagania w zakresie właściwej budowy i eksploatacji instalacji i odbiorników energii elektrycznej, zgodnie z ustaleniami IEC oraz CENELEC Europejskiego Komitetu Normalizacyjnego Elektrotechniki. PN-IEC :2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych. PN-IEC :2001 i PN-IEC :2003 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B Projektowanie, montaŝ, konserwacja i sprawdzanie. PN-86/E i 03 Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne. Ochrona przed piorunowym impulsem elektromagnetycznym PN-IEC 60445:2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Uziemienia i przewody ochronne. PN-88/E i PN-92/N Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Inne wyposaŝenie. Oprawy oświetleniowe i instalacje oświetleniowe. Instalacje bezpieczeństwa. Sprawdzanie odbiorcze. PN-86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. PN-84/E Oświetlenie wnętrz światłem elektrycznym. PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. 2

3 3.4. Zasilanie zalicznikowe. Zasilanie energetyczne nastąpi z projektowanej rozdzielni pomiarowej UP, zlokalizowanej obok wejścia do budynku. Z w/w rozdzeilni wyprowadzić w.l.z. YLY 5 x 16 mm 2 do RG i YDY 5x6 mm 2 do RWC. W rozdzielni UP zamontować wyłącznik DPX 160A z wyzwalaczem. Instalacja w pomieszczeniu węzła cieplnego pozostaje bez zmian ( majątek CERGIA ) Układ pomiarowy. Układ pomiarowy bezpośredni, zlokalizowany w układzie pomiarowym UP. Zabezpieczenie przelicznikowe przedszkola S 303 B 32 A. Zabezpieczenie przelicznikowe węzła cieplnego S 303 B 20 A. W.l.z. do poszczególnych rozdzielni układać pod tynkiem. Pozostałe układy pomiarowe bez zmian, przełoŝyć do nowej rozdzielni Instalacje odbiorcze oświetlenia i gniazd wtyczkowych. Przewody odbiorcze instalacji oświetlenia wykonać przewodami YDY 3x1,5mm 2, YDY 4x1,5mm 2, gniazd wtyczkowych YDY 3x2,5mm 2 z osprzętem p.t. przewody układać w pod tynkiem. Zabezpieczenie obwodów oświetleniowych w rozdzielniach wykonać wyłącznikami nadmiarowo prądowymi lub wyłącznikami nadmiarowo prądowymi i róŝnicowo prądowymi P312 o czułości 30mA. Gniazda wtyczkowe 1-faz. zabezpieczyć wyłącznikami nadmiarowo prądowymi i róŝnicowo prądowymi P312 o czułości 30mA. Wyłączniki i przełączniki instalować na wys. 1,2 m od poziomu posadzki, gniazda wtyczkowe w na wys. 0,3m w pomieszczeniach biurowych, gniazda wtyczkowe obok umywalek na wys. 1,6m. W salach przedszkola gniazda instalować na wys. 1,8 m, zastosować gniazda z blokadą mechaniczną. Przejścia instalacji pomiędzy strefami p.poŝ. wykonać w oparciu o atestowane przepusty o odpowiedniej odporności ogniowej np. f-my Hilti. Istniejącą instalację elektryczną naleŝy w całości zdemontować, oprócz pomieszczeń kuchni Instalacje oświetlenia awaryjnego i ewakuacyjnego Zaprojektowano ciągach komunikacyjnych oświetlenie awaryjne w postaci instalacji opraw oświetleniowych wyposaŝonych w moduł zasilania awaryjnego z czasem autonomii pracy min. 60 minut. (w miejscach zaznaczonych na rys. E-07, E-08, E-09, E-10). Instalacje do opraw z modułem zasilania awaryjnego wykonać przewodem typu YDY 4x1,5mm 2. Instalacje oświetlenia ewakuacyjnego zaprojektowano w ciągach komunikacyjnych, za pomocą opraw z piktogramami drogi ewakuacyjnej. Oprawy wyposaŝone są w moduł zasilania awaryjnego z czasem autonomii pracy min. 2 godziny (w miejscach zaznaczonych na rys. E-07, E-08, E-09, E-10). 3

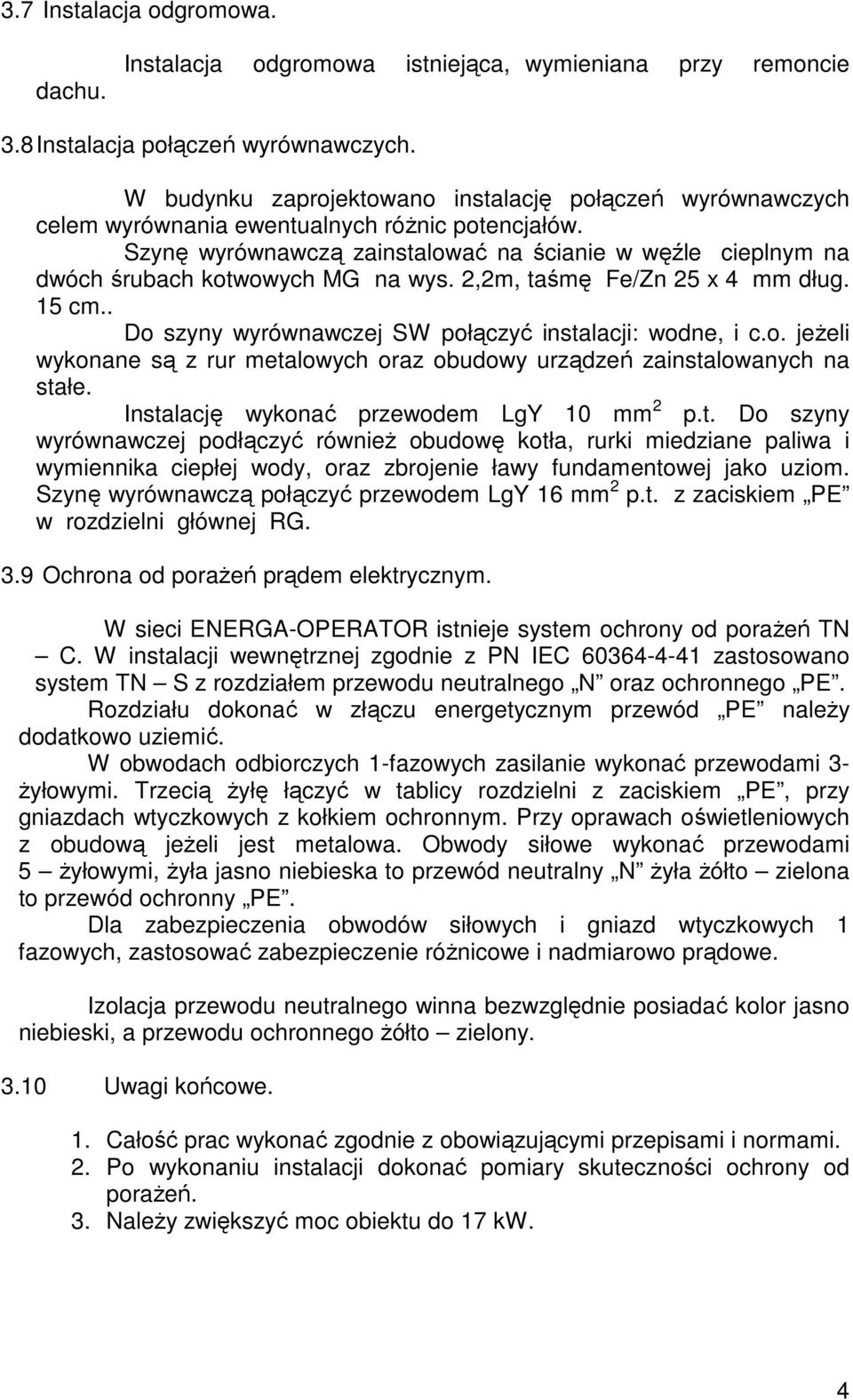

4 3.7 Instalacja odgromowa. dachu. Instalacja odgromowa istniejąca, wymieniana przy remoncie 3.8 Instalacja połączeń wyrównawczych. W budynku zaprojektowano instalację połączeń wyrównawczych celem wyrównania ewentualnych róŝnic potencjałów. Szynę wyrównawczą zainstalować na ścianie w węźle cieplnym na dwóch śrubach kotwowych MG na wys. 2,2m, taśmę Fe/Zn 25 x 4 mm dług. 15 cm.. Do szyny wyrównawczej SW połączyć instalacji: wodne, i c.o. jeŝeli wykonane są z rur metalowych oraz obudowy urządzeń zainstalowanych na stałe. Instalację wykonać przewodem LgY 10 mm 2 p.t. Do szyny wyrównawczej podłączyć równieŝ obudowę kotła, rurki miedziane paliwa i wymiennika ciepłej wody, oraz zbrojenie ławy fundamentowej jako uziom. Szynę wyrównawczą połączyć przewodem LgY 16 mm 2 p.t. z zaciskiem PE w rozdzielni głównej RG. 3.9 Ochrona od poraŝeń prądem elektrycznym. W sieci ENERGA-OPERATOR istnieje system ochrony od poraŝeń TN C. W instalacji wewnętrznej zgodnie z PN IEC zastosowano system TN S z rozdziałem przewodu neutralnego N oraz ochronnego PE. Rozdziału dokonać w złączu energetycznym przewód PE naleŝy dodatkowo uziemić. W obwodach odbiorczych 1-fazowych zasilanie wykonać przewodami 3- Ŝyłowymi. Trzecią Ŝyłę łączyć w tablicy rozdzielni z zaciskiem PE, przy gniazdach wtyczkowych z kołkiem ochronnym. Przy oprawach oświetleniowych z obudową jeŝeli jest metalowa. Obwody siłowe wykonać przewodami 5 Ŝyłowymi, Ŝyła jasno niebieska to przewód neutralny N Ŝyła Ŝółto zielona to przewód ochronny PE. Dla zabezpieczenia obwodów siłowych i gniazd wtyczkowych 1 fazowych, zastosować zabezpieczenie róŝnicowe i nadmiarowo prądowe. Izolacja przewodu neutralnego winna bezwzględnie posiadać kolor jasno niebieski, a przewodu ochronnego Ŝółto zielony Uwagi końcowe. 1. Całość prac wykonać zgodnie z obowiązującymi przepisami i normami. 2. Po wykonaniu instalacji dokonać pomiary skuteczności ochrony od poraŝeń. 3. NaleŜy zwiększyć moc obiektu do 17 kw. 4

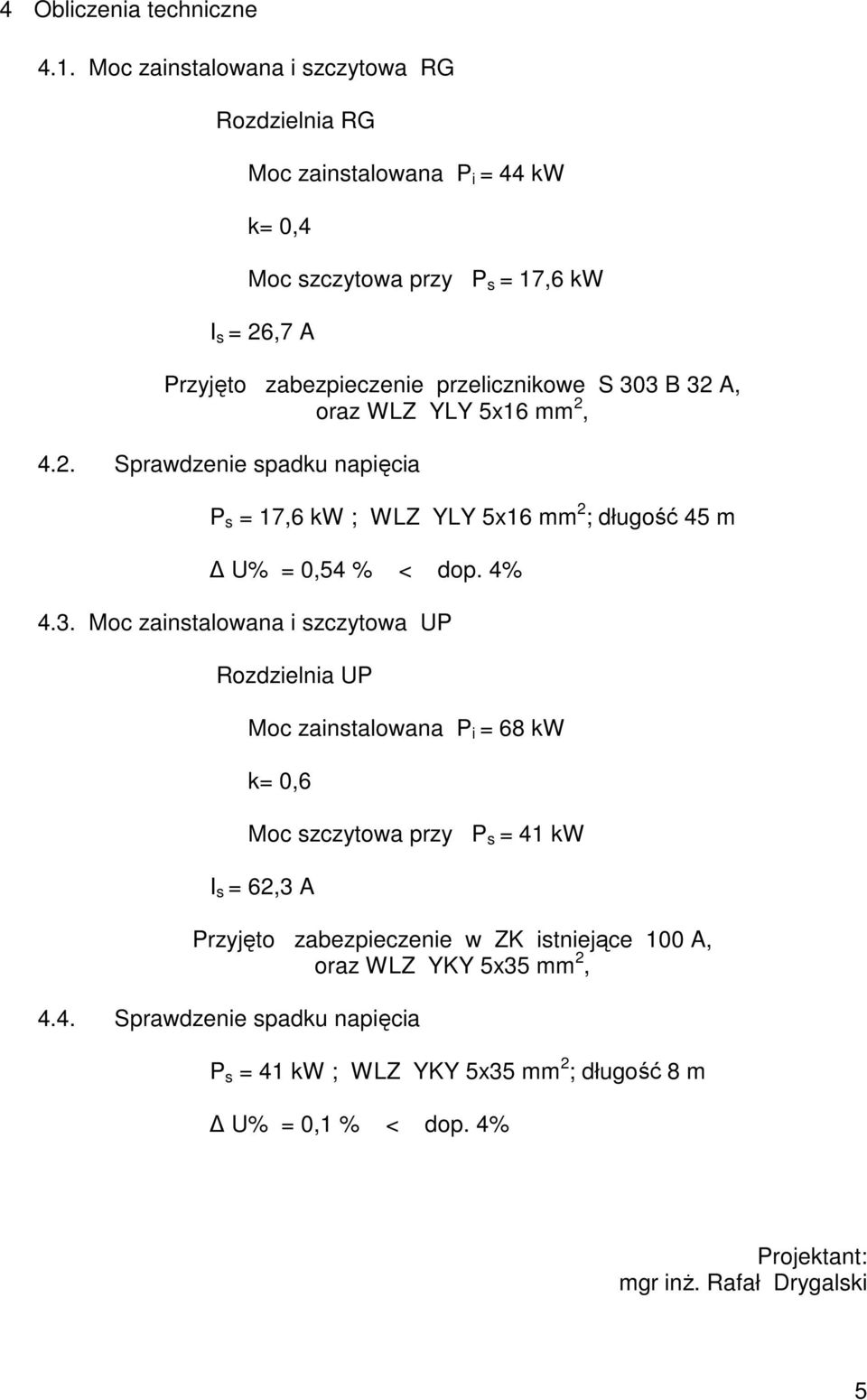

5 4 Obliczenia techniczne 4.1. Moc zainstalowana i szczytowa RG Rozdzielnia RG Moc zainstalowana P i = 44 kw k= 0,4 Moc szczytowa przy P s = 17,6 kw I s = 26,7 A Przyjęto zabezpieczenie przelicznikowe S 303 B 32 A, oraz WLZ YLY 5x16 mm 2, 4.2. Sprawdzenie spadku napięcia P s = 17,6 kw ; WLZ YLY 5x16 mm 2 ; długość 45 m U% = 0,54 % < dop. 4% 4.3. Moc zainstalowana i szczytowa UP Rozdzielnia UP Moc zainstalowana P i = 68 kw k= 0,6 Moc szczytowa przy P s = 41 kw I s = 62,3 A Przyjęto zabezpieczenie w ZK istniejące 100 A, oraz WLZ YKY 5x35 mm 2, 4.4. Sprawdzenie spadku napięcia P s = 41 kw ; WLZ YKY 5x35 mm 2 ; długość 8 m U% = 0,1 % < dop. 4% Projektant: mgr inŝ. Rafał Drygalski 5
