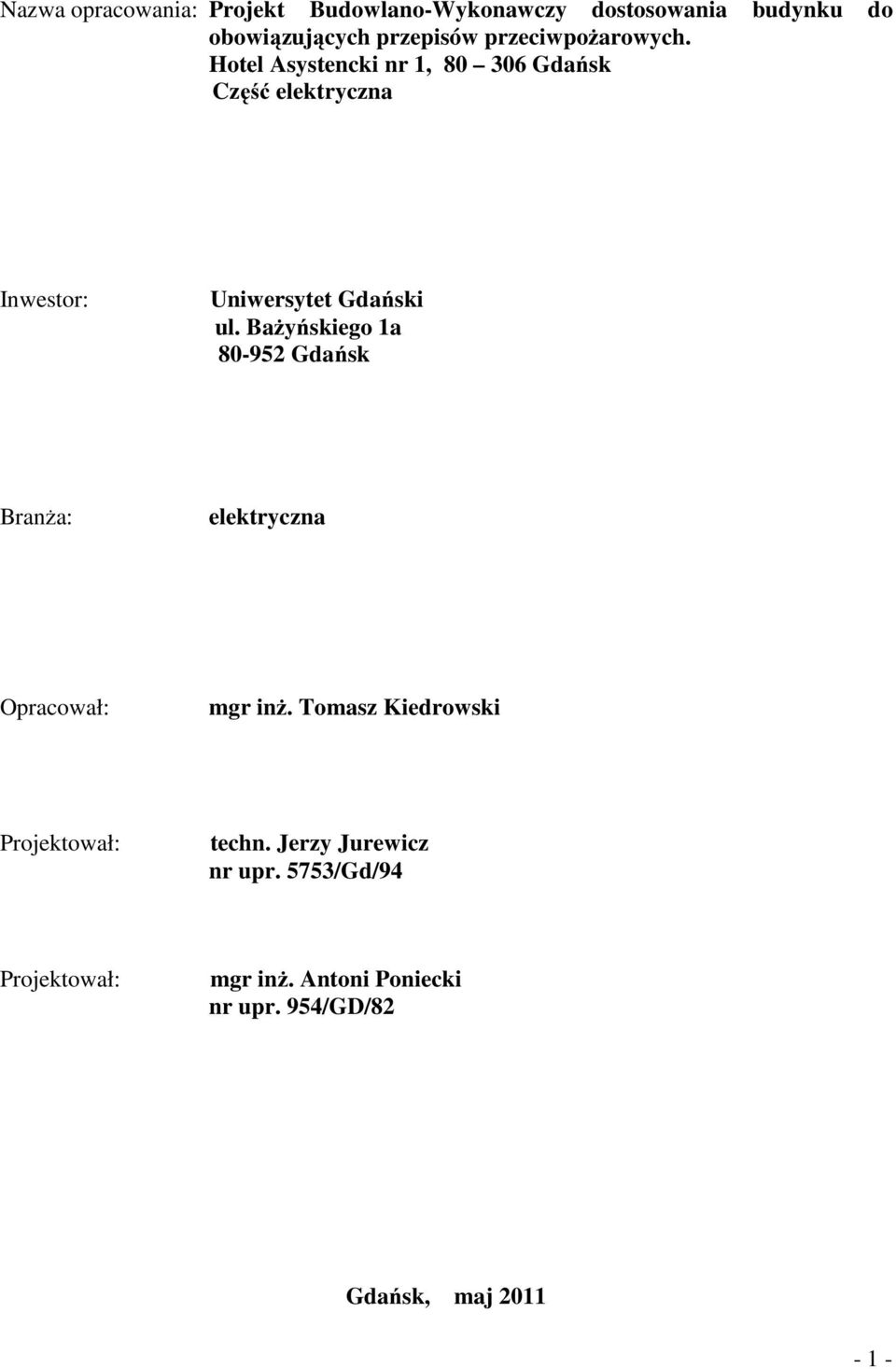

1 Nazwa opracowania: Projekt Budowlano-Wykonawczy dostosowania budynku do obowiązujących przepisów przeciwpożarowych. Hotel Asystencki nr 1, Gdańsk Część elektryczna Inwestor: Uniwersytet Gdański ul. Bażyńskiego 1a Gdańsk Branża: elektryczna Opracował: mgr inż. Tomasz Kiedrowski Projektował: techn. Jerzy Jurewicz nr upr. 5753/Gd/94 Projektował: mgr inż. Antoni Poniecki nr upr. 954/GD/82 Gdańsk, maj

Hotel Asystencki nr 1, 80 306 Gdańsk Część elektryczna Inwestor: Uniwersytet Gdański ul.

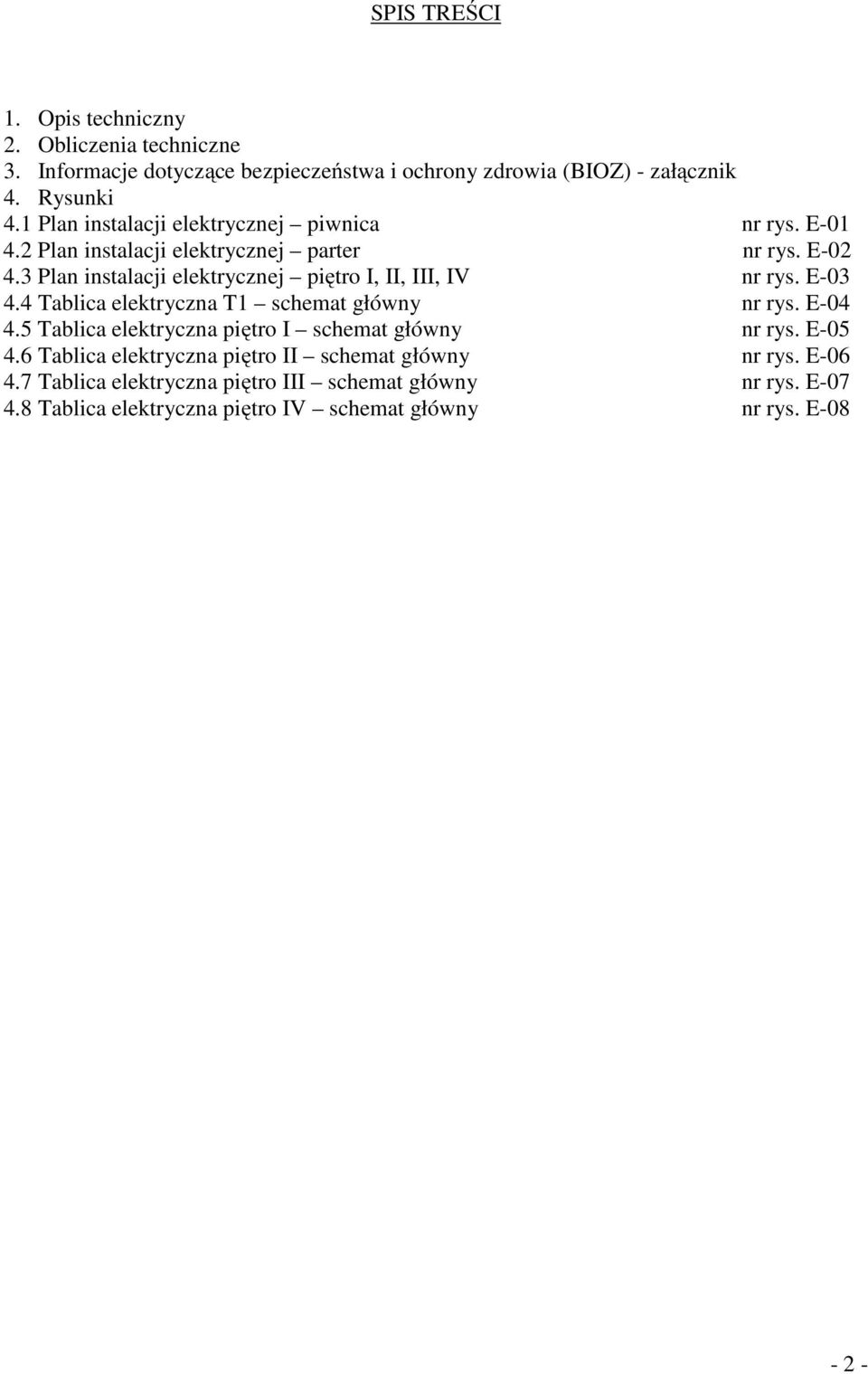

2 SPIS TREŚCI 1. Opis techniczny 2. Obliczenia techniczne 3. Informacje dotyczące bezpieczeństwa i ochrony zdrowia (BIOZ) - załącznik 4. Rysunki 4.1 Plan instalacji elektrycznej piwnica nr rys. E Plan instalacji elektrycznej parter nr rys. E Plan instalacji elektrycznej piętro I, II, III, IV nr rys. E Tablica elektryczna T1 schemat główny nr rys. E Tablica elektryczna piętro I schemat główny nr rys. E Tablica elektryczna piętro II schemat główny nr rys. E Tablica elektryczna piętro III schemat główny nr rys. E Tablica elektryczna piętro IV schemat główny nr rys. E

3 Plan instalacji elektrycznej piętro I, II, III, IV nr rys. E-03 4.4 Tablica elektryczna T1 schemat główny nr rys. E-04 4.

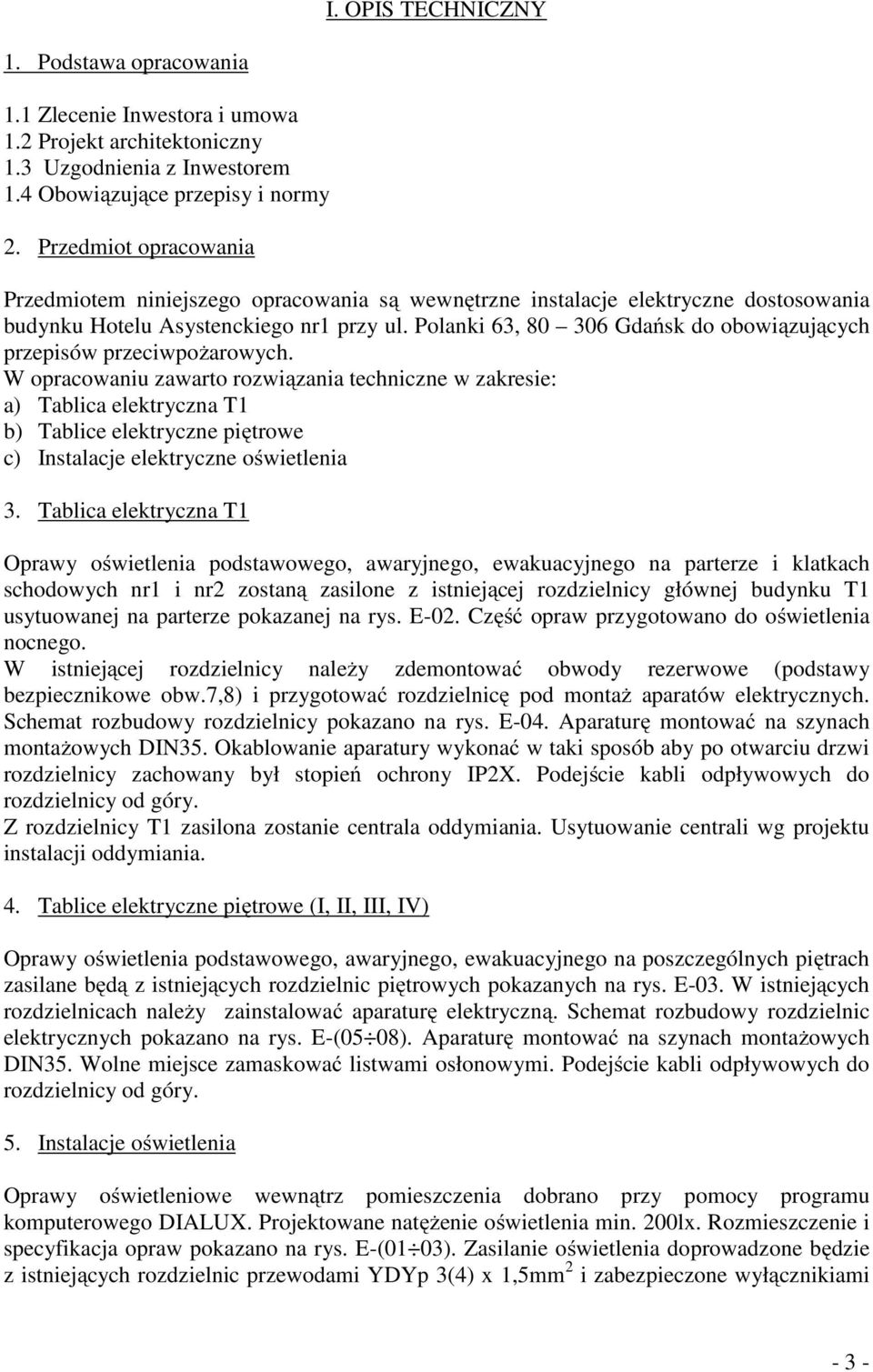

3 I. OPIS TECHNICZNY 1. Podstawa opracowania 1.1 Zlecenie Inwestora i umowa 1.2 Projekt architektoniczny 1.3 Uzgodnienia z Inwestorem 1.4 Obowiązujące przepisy i normy 2. Przedmiot opracowania Przedmiotem niniejszego opracowania są wewnętrzne instalacje elektryczne dostosowania budynku Hotelu Asystenckiego nr1 przy ul. Polanki 63, Gdańsk do obowiązujących przepisów przeciwpożarowych. W opracowaniu zawarto rozwiązania techniczne w zakresie: a) Tablica elektryczna T1 b) Tablice elektryczne piętrowe c) Instalacje elektryczne oświetlenia 3. Tablica elektryczna T1 Oprawy oświetlenia podstawowego, awaryjnego, ewakuacyjnego na parterze i klatkach schodowych nr1 i nr2 zostaną zasilone z istniejącej rozdzielnicy głównej budynku T1 usytuowanej na parterze pokazanej na rys. E-02. Część opraw przygotowano do oświetlenia nocnego. W istniejącej rozdzielnicy należy zdemontować obwody rezerwowe (podstawy bezpiecznikowe obw.7,8) i przygotować rozdzielnicę pod montaż aparatów elektrycznych. Schemat rozbudowy rozdzielnicy pokazano na rys. E-04. Aparaturę montować na szynach montażowych DIN35. Okablowanie aparatury wykonać w taki sposób aby po otwarciu drzwi rozdzielnicy zachowany był stopień ochrony IP2X. Podejście kabli odpływowych do rozdzielnicy od góry. Z rozdzielnicy T1 zasilona zostanie centrala oddymiania. Usytuowanie centrali wg projektu instalacji oddymiania. 4. Tablice elektryczne piętrowe (I, II, III, IV) Oprawy oświetlenia podstawowego, awaryjnego, ewakuacyjnego na poszczególnych piętrach zasilane będą z istniejących rozdzielnic piętrowych pokazanych na rys. E-03. W istniejących rozdzielnicach należy zainstalować aparaturę elektryczną. Schemat rozbudowy rozdzielnic elektrycznych pokazano na rys. E-(05 08). Aparaturę montować na szynach montażowych DIN35. Wolne miejsce zamaskować listwami osłonowymi. Podejście kabli odpływowych do rozdzielnicy od góry. 5. Instalacje oświetlenia Oprawy oświetleniowe wewnątrz pomieszczenia dobrano przy pomocy programu komputerowego DIALUX. Projektowane natężenie oświetlenia min. 200lx. Rozmieszczenie i specyfikacja opraw pokazano na rys. E-(01 03). Zasilanie oświetlenia doprowadzone będzie z istniejących rozdzielnic przewodami YDYp 3(4) x 1,5mm 2 i zabezpieczone wyłącznikiami - 3 -

Polanki 63, 80 306 Gdańsk do obowiązujących przepisów przeciwpożarowych.

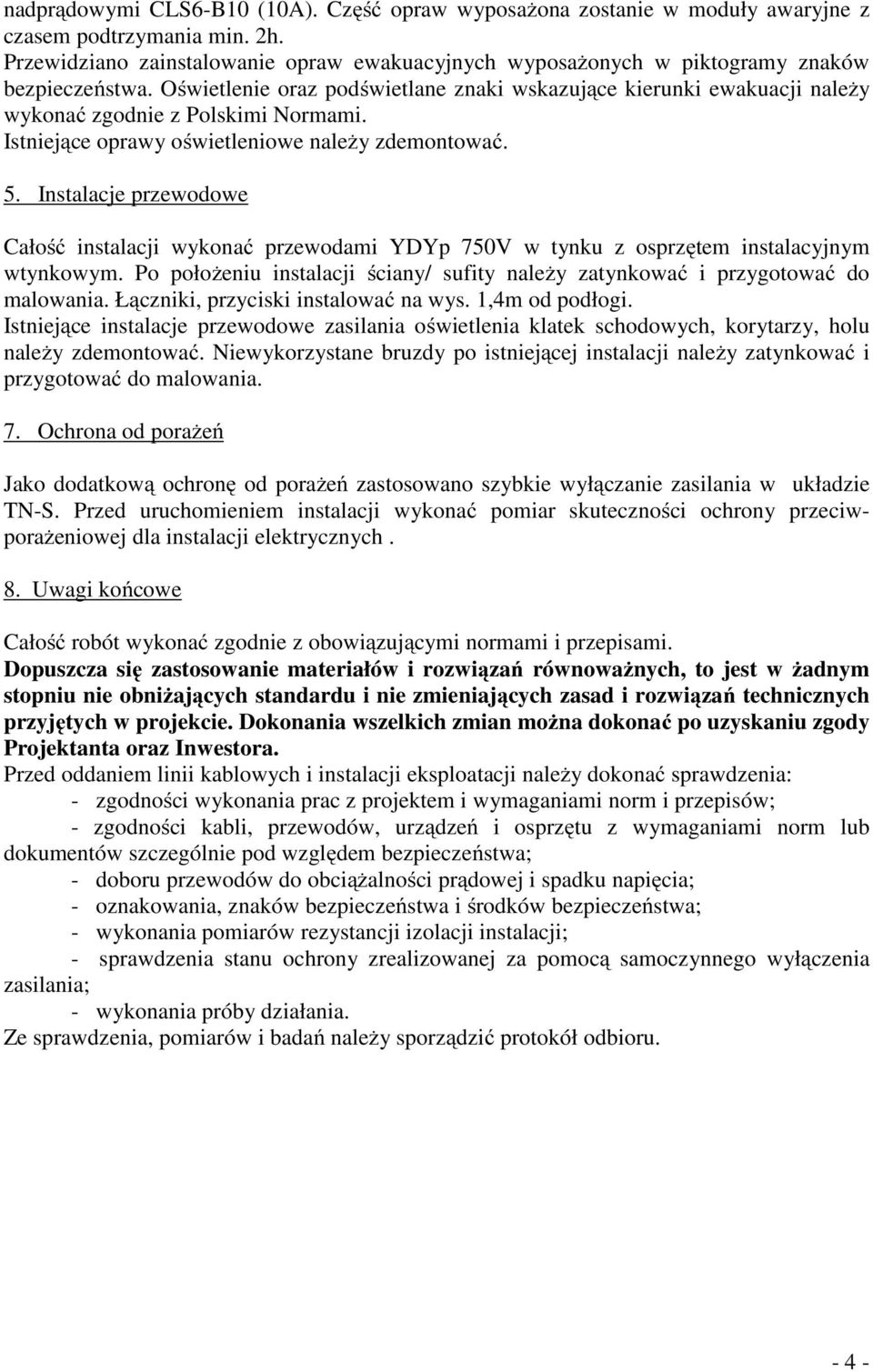

4 nadprądowymi CLS6-B10 (10A). Część opraw wyposażona zostanie w moduły awaryjne z czasem podtrzymania min. 2h. Przewidziano zainstalowanie opraw ewakuacyjnych wyposażonych w piktogramy znaków bezpieczeństwa. Oświetlenie oraz podświetlane znaki wskazujące kierunki ewakuacji należy wykonać zgodnie z Polskimi Normami. Istniejące oprawy oświetleniowe należy zdemontować. 5. Instalacje przewodowe Całość instalacji wykonać przewodami YDYp 750V w tynku z osprzętem instalacyjnym wtynkowym. Po położeniu instalacji ściany/ sufity należy zatynkować i przygotować do malowania. Łączniki, przyciski instalować na wys. 1,4m od podłogi. Istniejące instalacje przewodowe zasilania oświetlenia klatek schodowych, korytarzy, holu należy zdemontować. Niewykorzystane bruzdy po istniejącej instalacji należy zatynkować i przygotować do malowania. 7. Ochrona od porażeń Jako dodatkową ochronę od porażeń zastosowano szybkie wyłączanie zasilania w układzie TN-S. Przed uruchomieniem instalacji wykonać pomiar skuteczności ochrony przeciwporażeniowej dla instalacji elektrycznych. 8. Uwagi końcowe Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. Dopuszcza się zastosowanie materiałów i rozwiązań równoważnych, to jest w żadnym stopniu nie obniżających standardu i nie zmieniających zasad i rozwiązań technicznych przyjętych w projekcie. Dokonania wszelkich zmian można dokonać po uzyskaniu zgody Projektanta oraz Inwestora. Przed oddaniem linii kablowych i instalacji eksploatacji należy dokonać sprawdzenia: - zgodności wykonania prac z projektem i wymaganiami norm i przepisów; - zgodności kabli, przewodów, urządzeń i osprzętu z wymaganiami norm lub dokumentów szczególnie pod względem bezpieczeństwa; - doboru przewodów do obciążalności prądowej i spadku napięcia; - oznakowania, znaków bezpieczeństwa i środków bezpieczeństwa; - wykonania pomiarów rezystancji izolacji instalacji; - sprawdzenia stanu ochrony zrealizowanej za pomocą samoczynnego wyłączenia zasilania; - wykonania próby działania. Ze sprawdzenia, pomiarów i badań należy sporządzić protokół odbioru

Oświetlenie oraz podświetlane znaki wskazujące kierunki ewakuacji należy wykonać zgodnie z Polskimi Normami. Istniejące oprawy oświetleniowe należy zdemontować. 5.

5 II. OBLICZENIA TECHNICZNE 1. Projektowana moc zainstalowana na szynach rozdzielnic T1 Pi =3,2 kw Tablica piętro I Pi =1,0 kw Tablica piętro II Pi =1,0 kw Tablica piętro III Pi =1,0 kw Tablica piętro IV Pi =1,0 kw 2. Moc maksymalna T1: Pm = k z x Pi = 0,9 x 3,2 = 2,88 kw k z = 0,9 - współczynnik mocy maksymalnej Tablica piętro I: Pm = k z x Pi = 1 x 1,0 = 1,0 kw Tablica piętro II: Pm = k z x Pi = 1 x 1,0 = 1,0 kw Tablica piętro III: Pm = k z x Pi = 1 x 1,0 = 1,0 kw Tablica piętro IV: Pm = k z x Pi = 1 x 1,0 = 1,0 kw 3. Prąd maksymalny Pm 2,88 T1: Im = = = 5,2A 1,73 x Un x cos ϕ n 1,73 x 0,4 x 0.8 Dobór lini zasilającej rozdzielnicę T1 Pm 1,0 Tablica piętro I: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę piętro I Pm 1,0 Tablica piętro II: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę piętro II - 5 -

Moc maksymalna T1: Pm = k z x Pi = 0,9 x 3,2 = 2,88 kw k z = 0,9 - współczynnik mocy maksymalnej Tablica piętro I: Pm = k z x Pi = 1 x 1,0 = 1,0 kw Tablica piętro II: Pm = k z x Pi = 1 x 1,0 = 1,0 kw

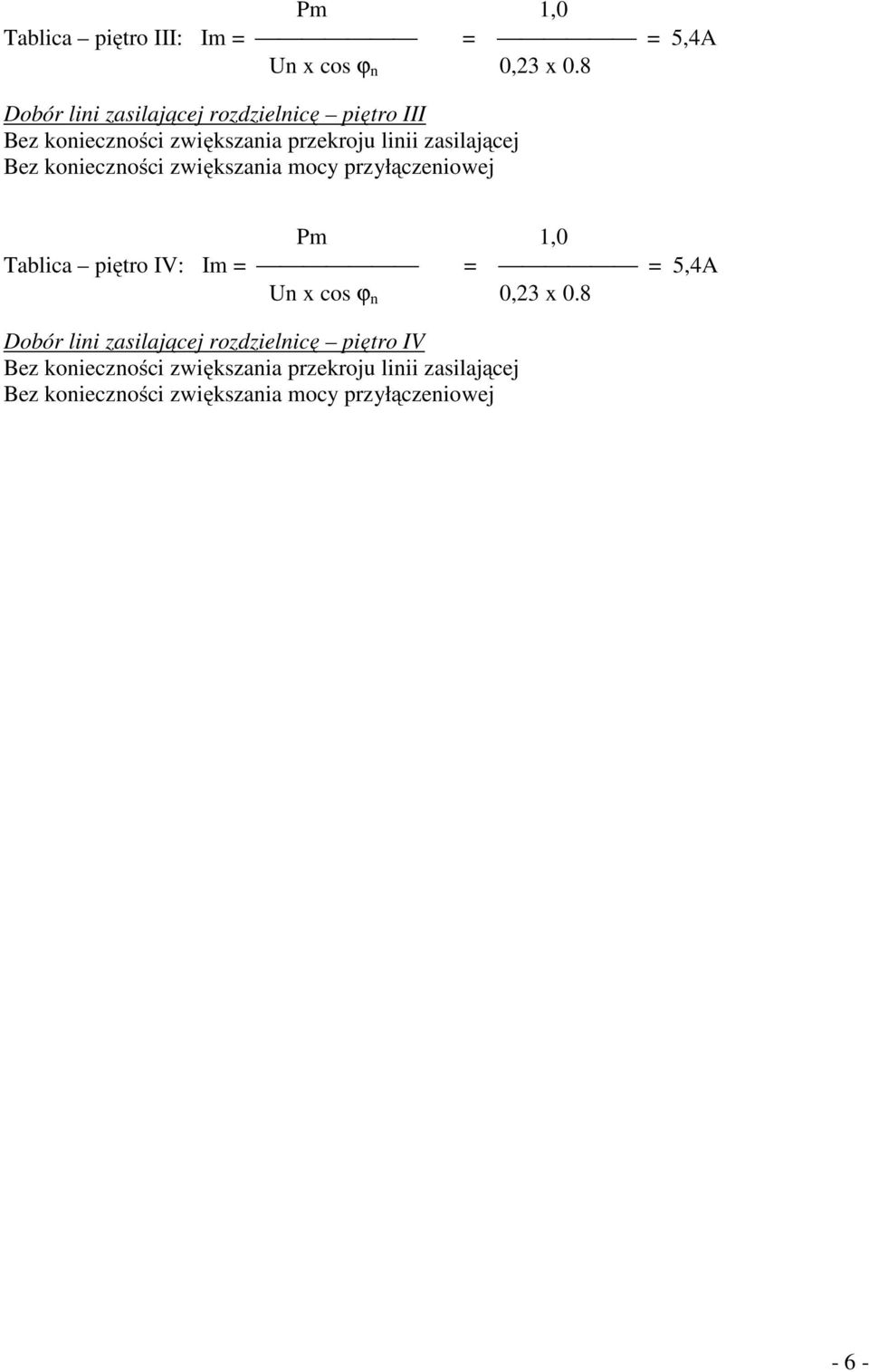

6 Pm 1,0 Tablica piętro III: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę piętro III Pm 1,0 Tablica piętro IV: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę piętro IV - 6 -
