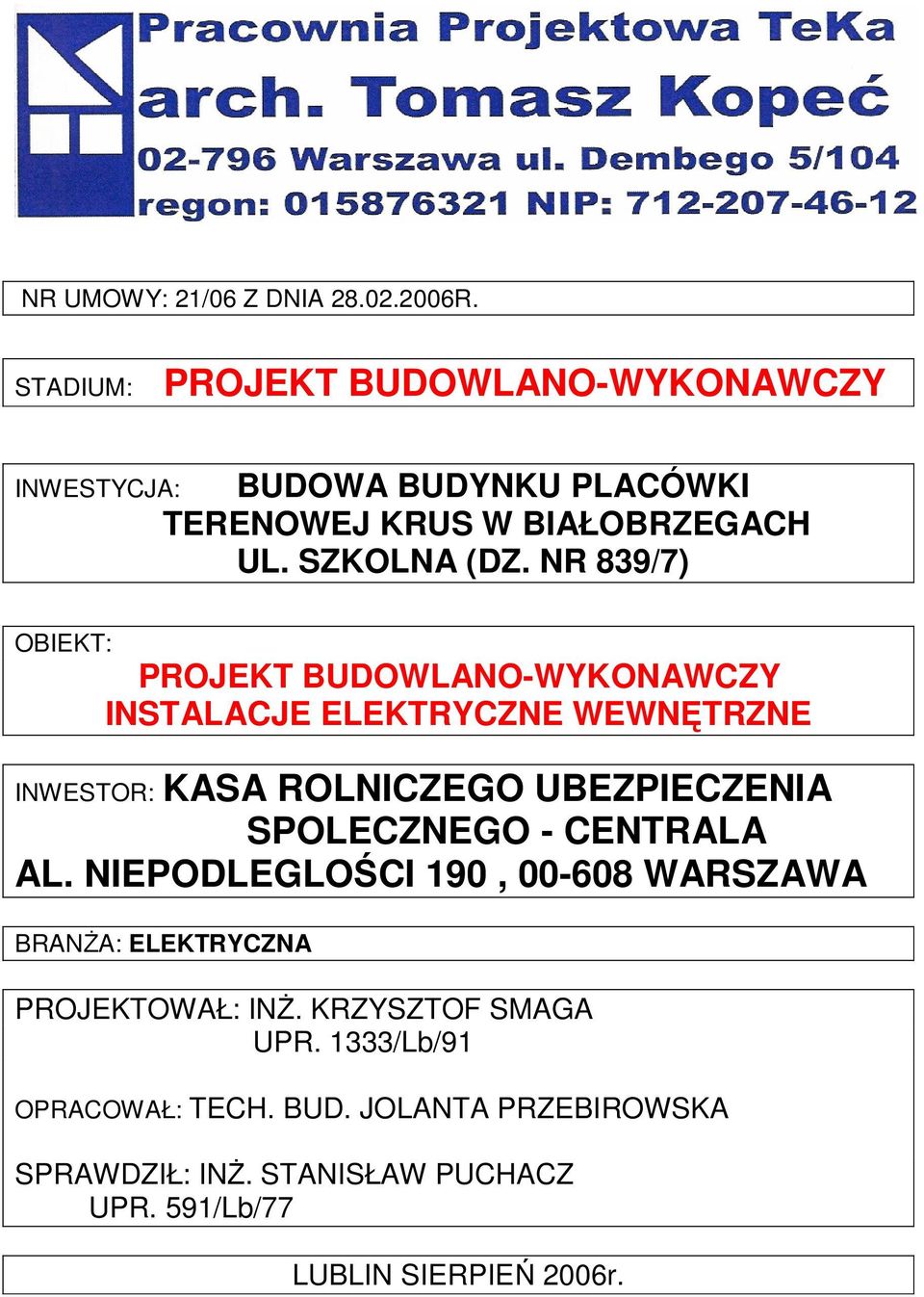

1 NR UMOWY: 21/06 Z DNIA R. STADIUM: PROJEKT BUDOWLANO-WYKONAWCZY INWESTYCJA: BUDOWA BUDYNKU PLACÓWKI TERENOWEJ KRUS W BIAŁOBRZEGACH UL. SZKOLNA (DZ. NR 839/7) OBIEKT: PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJE ELEKTRYCZNE WEWNĘTRZNE INWESTOR: KASA ROLNICZEGO UBEZPIECZENIA SPOLECZNEGO - CENTRALA AL. NIEPODLEGLOŚCI 190, WARSZAWA BRANŻA: ELEKTRYCZNA PROJEKTOWAŁ: INŻ. KRZYSZTOF SMAGA UPR. 1333/Lb/91 OPRACOWAŁ: TECH. BUD. JOLANTA PRZEBIROWSKA SPRAWDZIŁ: INŻ. STANISŁAW PUCHACZ UPR. 591/Lb/77 LUBLIN SIERPIEŃ 2006r.

NR 839/7) OBIEKT: PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJE ELEKTRYCZNE WEWNĘTRZNE INWESTOR: KASA ROLNICZEGO UBEZPIECZENIA

2 SPIS TREŚCI I. Odpis warunków technicznych i uzgodnień. II. Opis techniczny 1. WSTĘP 1.1. Przedmiot opracowania Podstawa opracowania Zakres opracowania. 2. Zasilanie i pomiar energii. 3. Tablice rozdzielcze, wlz. 4. Instalacja oświetleniowa. 5. Instalacja gniazd 230V. 6. Instalacja siłowa. 7. Instalacja połączeń wyrównawczych. 8. Ochrona przepięciowa. 9. Instalacja odgromowa. 10. Dodatkowa ochrona od porażeń. III. IV. OBLICZENIA TECHNICZNE Rysunki: Plan lokalizacji rys. nr 1 Rzut parteru rys. nr 2 Rzut I piętra rys. nr 3 Rzut poddasza rys. nr 4 Rzut dachu rys. nr 5 Rzut garażu rys. nr 6 Schemat inst. el. -TG rys. nr 7 Schemat inst. el. TP-1 rys. nr 8 Schemat inst. el. TP-2 rys. nr 9

Ochrona przepięciowa. 9. Instalacja odgromowa. 10. Dodatkowa ochrona od porażeń. III. IV. OBLICZENIA TECHNICZNE Rysunki: Plan lokalizacji rys. nr 1 Rzut parteru rys.

3 OPIS TECHNICZNY 1. WSTĘP 1.1. Przedmiot opracowania. Projekt instalacji elektrycznych dla budynku Placówki terenowej KRUS w Białobrzegach przy ul. szkolnej dz. Nr 839/ Podstawa opracowania. Zamówienie Inwestora. Warunki przyłączenia Plan zagospodarowania terenu Projekty branżowe Obowiązujące przepisy techniczne i normy Zakres opracowania. Instalacje: siłowa, oświetleniowa i gniazd wtyk., oświetlenie nocne, oświetlenie ewakuacyjne, odgromowa, połączeń wyrównawczych, ochrona od porażeń szybkie wyłączenie zasilania. 2. Zasilanie i pomiar energii. Zgodnie z technicznymi warunkami przyłączenia, projektowany budynek adm.-biur. zasilany będzie pozalicznikowo z projektowanego złącza kablowopomiarowego ZKP- 2a+1P (wolnostojący zestaw złączowo-pomiarowy) usytuowanego przy ogrodzeniu posesji dz. nr 839/7 w miejscu jak na załączonym planie /rys. nr 1/ i dostępem do drzwiczek od strony drogi. ZKP- 2a+1P należy zasilić kablami YAKY 4x240mm 2 1kV, od istniejącego złącza kablowego przy budynku Domu Kultury. Zasilenie kablowe nn stanowi odrębne opracowanie. Z projektowanego złącza wyprowadzić linie zasilającą kablem typu YKY 4x25mm 2 tablicę TG. Tablicę TG zaprojektowano jako wnękową na podstawie katalogu firmy LEGRAND FAEL. Zlokalizowana na parterze budynku zgodnie z rys. nr 2. Znajdować się w niej będą zabezpieczenia obwodów odbiorczych budynku. Schemat tablicy TG przedstawiono na rys.7.

Instalacje: siłowa, oświetleniowa i gniazd wtyk., oświetlenie nocne, oświetlenie ewakuacyjne, odgromowa, połączeń wyrównawczych, ochrona od porażeń szybkie wyłączenie zasilania. 2.

4 3. Tablice rozdzielcze, wlz. Tablicę piętrową przewidziano typową wnękową do zabudowy modułowej firmy LEGRAND FAEL. Wewnętrzne linie zasilające przewidziano przewodami miedzianymi. Wlz-ty dobrano do obciążeń z uwzględnieniem spadków napięć, przekroje podano na układzie połączeń i w obliczeniach. W pomieszczeniu garaż przewidziano tablicę naścienną RN 55 w której znajdują się zabezpieczenia odbiorów garażu. 4. Instalacja oświetleniowa. Jako główne źródło światła przewidziano oprawy fluorescencyjne za wyjątkiem pomieszczeń sanitarnych, gdzie przewidziano oświetlenie żarowe. Ilość opraw i moc dobrano, aby zapewnić jasność pozioma zgodnie z PN-84/E instalacja oświetleniowa wykonana będzie przewodami YDYżo 3x1,5mm 2. Oświetlenie nocne przewiduje się w przedsionku oraz hollu głównym. Wykorzystane będą wydzielone oprawy oznaczone literą N oświetlenia podstawowego. Załączane będą wyłącznikiem ręcznym zainstalowanym w przedsionku. Oświetlenie ewakuacyjne (awaryjne) umożliwiające bezpieczne opuszczenie budynku przez klientów zaprojektowano za pomocą opraw oświetleniowych wyposażonych w indywidualne akumulatory (min.2godz.). Projektowane oprawy instalowane będą na ścianach. Przewidziano oprawy jednofunkcyjne załączające się tylko przy braku zasilania. 5. Instalacja gniazd 230V. Z tablic rozdzielczych wyprowadzone będą obwody zasilające gniazda wtykowe. Instalację tą wykonać przewodami YDYżo 3x2,5mm 2 z zastosowaniem osprzętu w zależności od pomieszczenia. Rozmieszczenie gniazd pokazano na rys. rzutów budynku. 6. Instalacja siłowa. Instalacja siłowa obejmuje zasilanie gniazda wtykowego w garażu. Przewidziano gniazdo 400V 16A 3F+N+PE. Instalacja siłowa wykonana będzie przewodem typu YDYżo 5x2,5mm Instalacja połączeń wyrównawczych. Wszystkie metalowe piony należy przyłączyć do głównej szyny połączeń wyrównawczych Fe/Zn 25x4mm (płaskownik pomalować farbą koloru zielonożółtego). Połączenia należy wykonać za pomocą odpowiednich objemek metalowych. Główną szynę wyrównawczą przyłączyć do uziomu fundamentowego. Do płaskownika przyłączyć punkt PE tablicy TG.

W pomieszczeniu garaż przewidziano tablicę naścienną RN 55 w której znajdują się zabezpieczenia odbiorów garażu. 4. Instalacja oświetleniowa.

5 8. Ochrona przepięciowa. W celu zabezpieczenia instalacji elektrycznej przed skutkami wyładowań atmosferycznych i przepięć łączeniowych należy zainstalować odgromniki i ochronniki przeciwprzepięciowe. Pierwszy stopień wykonany będzie w tablicy TG za pomocą odgromników typu DEHNport. Drugi stopień ochrony wykonany będzie w tablicach piętrowej i garażu ochronnikami DEHNguard. 9. Instalacja odgromowa. Zwód poziomy blacha pokrycia dachowego. Na kominach instalacja odgromowa wykonana będzie za pomocą zwodów poziomych niskich drutem ocynkowanym DFe/Zn Φ 8mm. Przewody odprowadzające należy wykonać drutem ocynkowanym DFe/Zn Φ 8mm na zewnątrz budynku w rurkach RL 18 pod tynkiem. Zaciski probiercze instalować w puszkach izolacyjnych na wys. 1,5m od terenu. Przewody uziemiające przyłączyć do uziomu fundamentowego. 10. Dodatkowa ochrona od porażeń. Dodatkowa ochrona od porażeń wykonana będzie przez szybkie samoczynne wyłączenie w układzie sieciowym TN-S z zastosowaniem wyłączników nadmiarowych. Ochronie podlegają urządzenia elektryczne, bolce gniazd wtykowych, oprawy oświetleniowe. W przewodach zasilających przewidziano dodatkowe żyły ochronne PE. Przewody neutralne i ochronne powinny odróżniać się kolorem izolacji: neutralne niebieskie, ochronne żółtozielone. Całość wykonać zgodnie z PN-92/E-05009, a po wykonaniu instalacji wykonać pomiary sprawdzające.

Zwód poziomy blacha pokrycia dachowego. Na kominach instalacja odgromowa wykonana będzie za pomocą zwodów poziomych niskich drutem ocynkowanym DFe/Zn Φ 8mm.

6 OBLICZENIA TECHNICZNE 1. Założenia. Napięcie sieci zasilającej 400/230V. Dopuszczalny spadek napięcia przy zasilaniu z sieci energetycznej dla odbiorników wynosi 4%. Moc odbiorników przyjęto wg technologii, dla gniazd przyjęto 200W na gniazdo. Przyjęto współczynniki jednoczesności dla oświetlenia kj=0,7 dla gniazd kj=0,5. 2. Moc zainstalowana i szczytowa Tablica TG - moc zainstalowana Pi=72,0kW - moc szczytowa Ps=38,0kW - prąd obciążenia Js=58A - zabezpieczenie przelicznikowe Jb=63A S303 B63 - linia zasilająca YKY 4x25mm 2 L=40m - U% =0, Tablica TP-1 - moc zainstalowana Pi=30,0kW - moc szczytowa Ps=14,4kW - prąd obciążenia Js=22,0A - zabezpieczenie w TG Jb=25A S303 B25 - wlz YDYżo 5x6mm 2 L=10m - U% =0, Tablica TP- 2 - moc zainstalowana Pi=4,0kW - moc szczytowa Ps=2,8kW - prąd obciążenia Js=5,0A - zabezpieczenie w TG Jb=25A S303 B25 - wlz YDYżo 5x6mm 2 L=25m - U% =0,28 3. Obliczenia natężenia oświetlenia. Natężenie oświetlenia obliczono na podstawie normy PN-84/E-D2033 na komputerze program DIALux. Obliczenia wybranych pomieszczeń dołączono do opracowania.

7 4. Ochrona od porażeń prądem elektrycznym. System ochrony szybkie odłączenie zasilania z zastosowaniem wyłącznika różnicowonadprądowego, o różnicowym prądzie wyzwalania 30 ma. Wymagana rezystancja uziomu punktu PE dla potrzeb zadziałania wyłącznika Przy minimalnym upływie prądu w instalacji - 30 ma i założonym bezpiecznym napięciem dotyku Ud 25V: Ru/wym 25/1,2x0,03 694,4 Ω Ru/proj. 30,0 Ω Ru/proj. Ru/wym 30,0 Ω 694,4 Ω INSTALACJE ELEKTRYCZNE inż.k.smaga upr.bud. 1333/Lb/91
