1 SPIS ZAWARTOŚCI 1. Opis techniczny 2. Uprawnienia budowlane, zaświadczenie z IIB 3. Oświadczenie projektanta (na str. tytułowej) 4. Zestawienie materiałów 5. Część rysunkowa: E-1 Rzut pomieszczeń instalacja gniazd wtyczkowych 230V, wlz E-2 Rzut pomieszczeń instalacja oświetlenia E-3 Schemat strukturalny instalacji elektrycznych. Tablica TM i TL. 6. Przedmiar robót / oddzielna teczka/ 7. Kosztorys inwestorski / oddzielna teczka/

Część rysunkowa: E-1 Rzut pomieszczeń instalacja gniazd wtyczkowych 230V, wlz E-2 Rzut pomieszczeń

2 1. Opis techniczny 1.1. Przedmiot opracowania Przedmiotem jest PW instalacji gniazd i oświetlenia w remontowanym mieszkaniu MOPS Katowice na potrzeby mieszkania chronionego położonego w budynku wielorodzinnym w Katowicach przy ul. Mikołowskiej 13/ Zakres opracowania Opracowanie obejmuje swoim zakresem: instalacje elektryczne gniazd i oświetlenia tablicę mieszkaniową TM i tablicę licznikową TL wykonanie linii zasilania /wlz/ z istniejącej tablicy głównej budynku 1.3. Podstawa opracowania zlecenie Inwestora inwentaryzacja stanu istniejącego rzut budowlany wytyczne Inwestora w zakresie standardów wyposażenia aktualne przepisy: Ustawa Prawo Budowlane, Rozporządzenie w sprawie warunków technicznych aktualne normy: N SEP E-002 Instalacje Elektryczne w obiektach budowlanych PN-IEC, PN-HD Norma wieloarkuszowa. Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Ochrona dla zapewnienia bezpieczeństwa. katalogi uzgodnienia branżowe 1.4. Stan istniejący Istniejące instalacje elektryczne są w bardzo złym stanie technicznym, nie spełniają wymogów obowiązujących przepisów i norm oraz nie odpowiadają potrzebom przyszłych użytkowników.

Zakres opracowania Opracowanie obejmuje swoim zakresem: instalacje elektryczne gniazd i oświetlenia tablicę mieszkaniową TM i tablicę licznikową TL wykonanie linii zasilania /wlz/ z istniejącej

3 Instalacje elektryczne podlegają w całości wymianie wraz z ich niezbędną rozbudową Stan projektowany Zasilanie, pomiar i rozdział energii elektrycznej W związku z planowanym charakterem użytkowania mieszkania po remoncie określono wielkość mocy zapotrzebowania na 26,0kW. Inwestor wystąpi z wnioskiem do ZE (Tauron) o zapotrzebowanie dostawy w/w mocy Sposób zasilania i pomiar rozliczeniowy energii elektrycznej należy zrealizować zgodnie z uzyskanymi warunkami przyłączenia. Wzorem mieszkania Mikołowska 13/9 przyjęto następujący sposób zasilania przedmiotowego mieszkania: z istniejącej tablicy głównej budynku TG ( parter przy wejściu od strony podwórza) poprzez projektowaną tablicę licznikową TL należy do projektowanej tablicy TM w mieszkaniu wykonać wewnętrzną linię zasilającą (wlz) kablem typu YKYżo 5x16mm2. projektowaną tablicę TL zabudować obok istniejącej tablicy TG. Połączenie kablowe TG z TL wykonać p/t. Połączenie kablowe TL z TM wykonać w rurze PCV 47 n/t przechodzącej prze klatkę schodową. zasilanie wewnętrznych instalacji gniazd i oświetlenia w mieszkaniu wykonać projektowanej tablicy mieszkaniowej TM. układy zasilająco odbiorcze pokazano na schemacie E-3. Trasę wlz oraz lokalizacje tablic TG, TL i TM pokazano na rzucie E Instalacje gniazd wtyczkowych Instalację wykonać przewodami YDYżo 3x2,5 mm2 prowadzonymi pod tynkiem wg rzutu E-1. W łazienkach i w obrębie trzonu kuchennego stosować gniazda p/t szczelne IP44. Gniazda instalować na wysokościach podanych na rys. E-1. Na przejściach przez ściany przewody pojedyncze lub w wiązce zbiorczej chronić rurą karbowaną giętką.

Inwestor wystąpi z wnioskiem do ZE (Tauron) o zapotrzebowanie dostawy w/w mocy Sposób zasilania i pomiar rozliczeniowy energii elektrycznej należy zrealizować zgodnie z uzyskanymi warunkami

4 Połączenia instalacyjne wykonywać w puszkach p/t z listwami zaciskowymi 5x2,5 mm2 lub poprzez złączki Wago Instalacje oświetlenia Instalacje wykonać przewodami YDYżo 3,4x1,5 mm2 prowadzonymi pod tynkiem wg rzutu E-2. W miejscach lokalizacji opraw przewód zakończyć złączką świecznikową. Dla opraw zwieszakowych przygotować w suficie haczyk. Oprawy oświetleniowe stanowią przedmiot dostaw inwestorskich. Łączniki p/t montować na wysokości 1,2m. Zwraca się uwagę, iż w łazienkach i nad trzonem kuchennym winny być zastosowane oprawy o wymaganym stopniu szczelności. Przejścia przez ściany i połączenia instalacyjne wykonać j.w Tablice TL i TM Tablicę TL wykonać jako metalową o wymiarach 400x300x200mm, IP65 i instalować na ścianie n/t. Tablicę wyposażyć w tablicę licznikową TL-3 oraz rozłącznik bezpiecznikowy 3P, 63A i rozłącznik izolacyjny 3P, 100A. Jako zabezpieczenie przed licznikowe zastosować wkładki 40 AgG. Licznik dostarczy ZE. Tablicę TM wykonać jako izolacyjną z drzwiami metalowymi w wersji n/t do zabudowy p/t 3x24 moduły. Rozmieszczenie i typy zastosowanych aparatów podano na schemacie E Ochrona przepięciowa Dla ochrony instalacji i urządzeń przed skutkami wyładowań atmosferycznych i skutkami przepięć łączeniowych przewidziano zabudowanie w tablicy TM ochronnika przepięciowego typu 1+2 (kl. B+C) dla układu sieciowego TN-S (4P). Ochronnik dobezpieczyć zabezpieczeniem 3C25. PE ochronnika połączyć z szyną PE w TM i poprzez projektowaną szynę GSW z istniejącym uziomem szpilkowym ( na poziomie przyziemia). Połączenie to wykonać przewodem LgY 16 mm2 n/t (obok projektowanej wlz). Rezystancja uziomu nie powinna być większa niż 10 Ω.

Dla opraw zwieszakowych przygotować w suficie haczyk. Oprawy oświetleniowe stanowią przedmiot dostaw inwestorskich. Łączniki p/t montować na wysokości 1,2m.

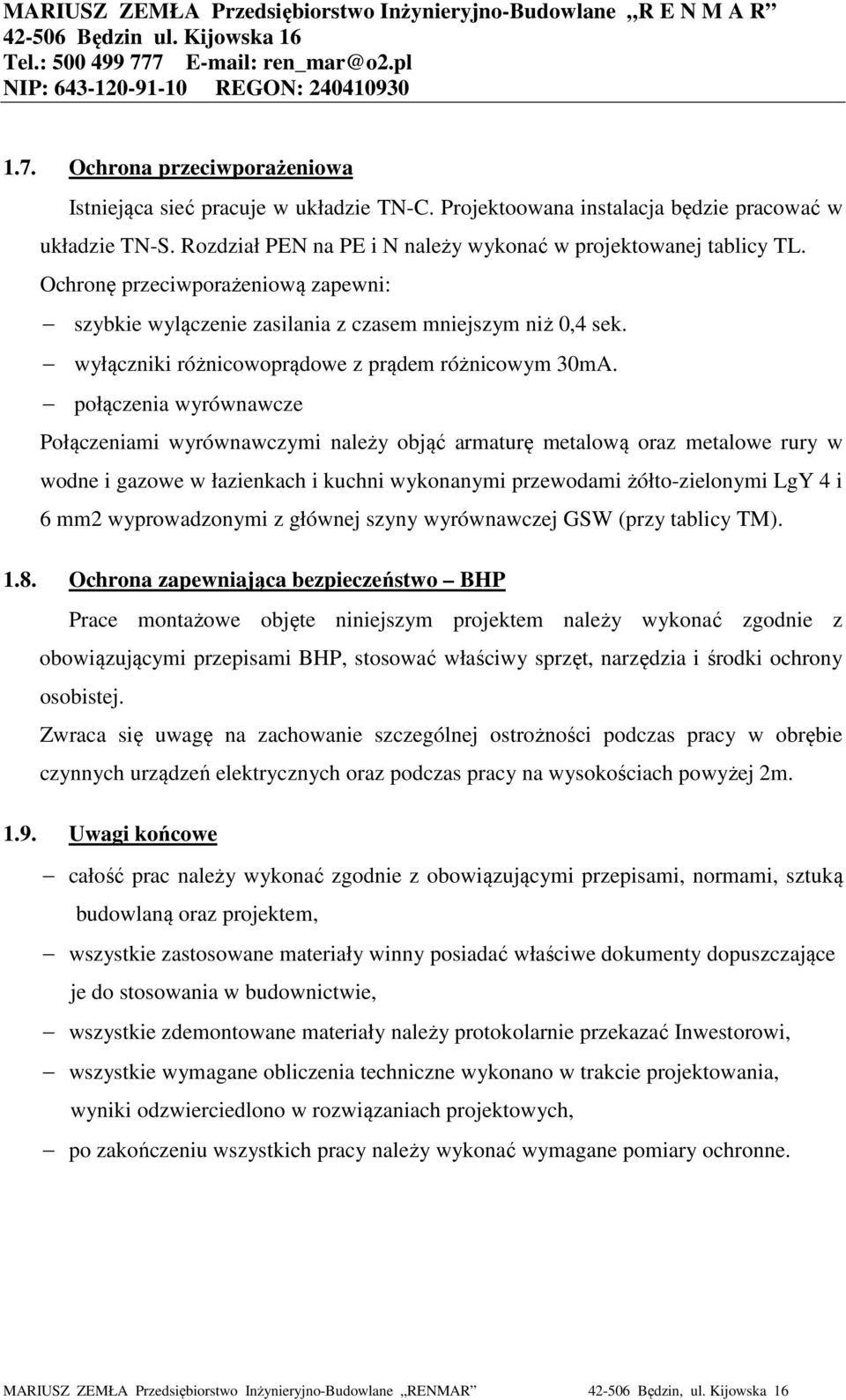

5 1.7. Ochrona przeciwporażeniowa Istniejąca sieć pracuje w układzie TN-C. Projektoowana instalacja będzie pracować w układzie TN-S. Rozdział PEN na PE i N należy wykonać w projektowanej tablicy TL. Ochronę przeciwporażeniową zapewni: szybkie wylączenie zasilania z czasem mniejszym niż 0,4 sek. wyłączniki różnicowoprądowe z prądem różnicowym 30mA. połączenia wyrównawcze Połączeniami wyrównawczymi należy objąć armaturę metalową oraz metalowe rury w wodne i gazowe w łazienkach i kuchni wykonanymi przewodami żółto-zielonymi LgY 4 i 6 mm2 wyprowadzonymi z głównej szyny wyrównawczej GSW (przy tablicy TM) Ochrona zapewniająca bezpieczeństwo BHP Prace montażowe objęte niniejszym projektem należy wykonać zgodnie z obowiązującymi przepisami BHP, stosować właściwy sprzęt, narzędzia i środki ochrony osobistej. Zwraca się uwagę na zachowanie szczególnej ostrożności podczas pracy w obrębie czynnych urządzeń elektrycznych oraz podczas pracy na wysokościach powyżej 2m Uwagi końcowe całość prac należy wykonać zgodnie z obowiązującymi przepisami, normami, sztuką budowlaną oraz projektem, wszystkie zastosowane materiały winny posiadać właściwe dokumenty dopuszczające je do stosowania w budownictwie, wszystkie zdemontowane materiały należy protokolarnie przekazać Inwestorowi, wszystkie wymagane obliczenia techniczne wykonano w trakcie projektowania, wyniki odzwierciedlono w rozwiązaniach projektowych, po zakończeniu wszystkich pracy należy wykonać wymagane pomiary ochronne.

połączenia wyrównawcze Połączeniami wyrównawczymi należy objąć armaturę metalową oraz metalowe rury w wodne i gazowe w łazienkach i kuchni wykonanymi przewodami żółto-zielonymi LgY 4 i 6 mm2
