1 Inwestor: Miasto Poznań Zarząd Komunalnych Zasobów Lokalowych ul. Matejki 57; Poznań Temat opracowania: PROJEKT MODERNIZACJI INSTALACJI ELEKTRYCZNEJ WLZ I ADM BUDYNKU MIESZKALNEGO WIELORODZINNEGO PRZY UL. WOŹNEJ 5 W POZNANIU Stadium dokumentacji: Projekt budowlany, wykonawczy Branża: Elektryczna Autorzy: Imię i nazwisko: Branża/Zakres Specjalność Nr uprawnień Podpis mgr inż. Tomasz Wieczorek elektryczna Instalacje i sieci elektryczne i elektroenergetyczne WKP/0314/PWOE/07 Zespół w składzie: mgr inż. Bartosz Kaufman Zawartość dokumentacji: elektryczna Nr strony: ZAWARTOŚĆ PROJEKTU: I. Część opisowa II. Część rysunkowa str str Data: Poznań, sierpień 2012 r.

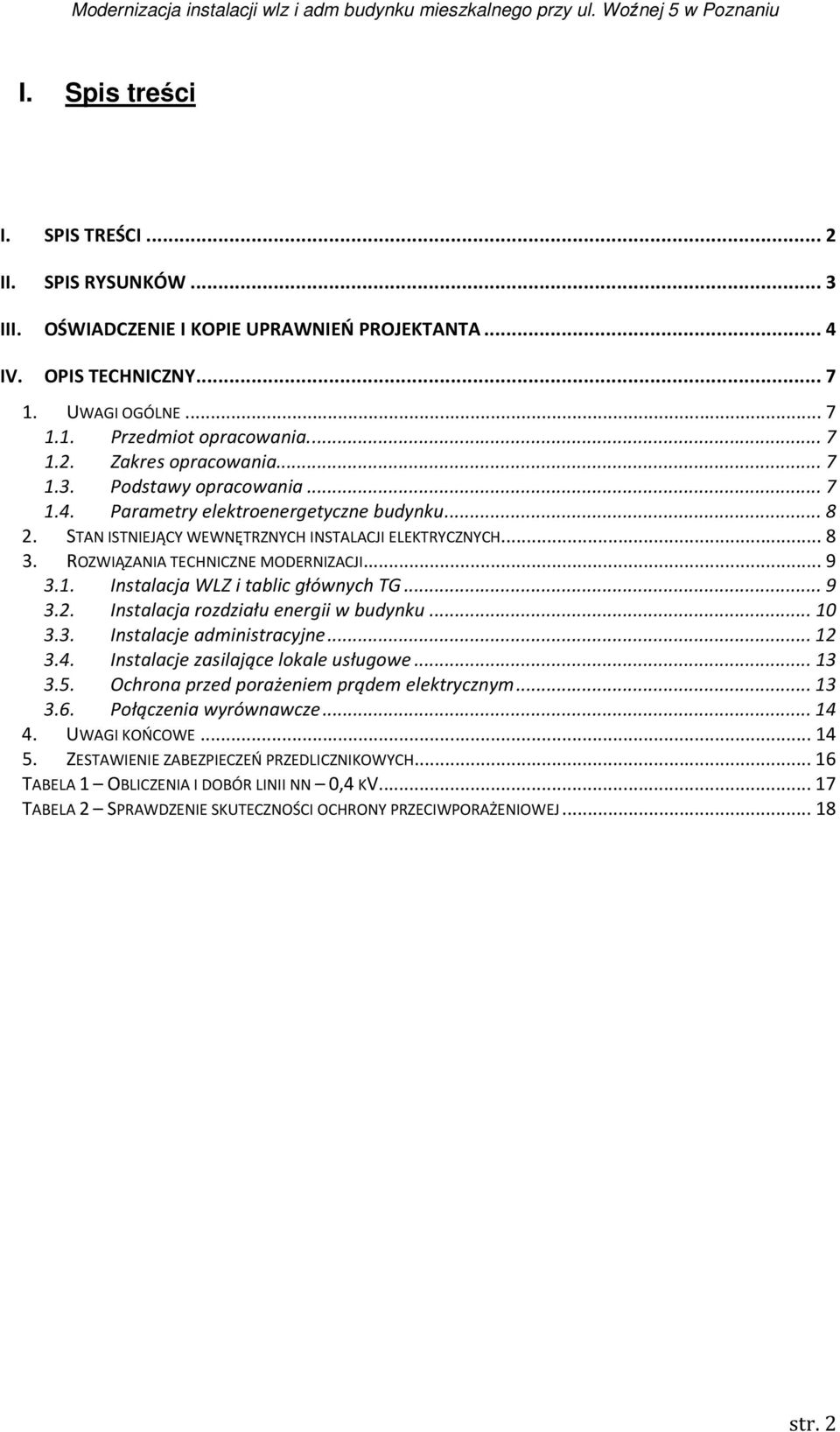

2 I. Spis treści I. SPIS TREŚCI... 2 II. SPIS RYSUNKÓW... 3 III. OŚWIADCZENIE I KOPIE UPRAWNIEŃ PROJEKTANTA... 4 IV. OPIS TECHNICZNY UWAGI OGÓLNE Przedmiot opracowania Zakres opracowania Podstawy opracowania Parametry elektroenergetyczne budynku STAN ISTNIEJĄCY WEWNĘTRZNYCH INSTALACJI ELEKTRYCZNYCH ROZWIĄZANIA TECHNICZNE MODERNIZACJI Instalacja WLZ i tablic głównych TG Instalacja rozdziału energii w budynku Instalacje administracyjne Instalacje zasilające lokale usługowe Ochrona przed porażeniem prądem elektrycznym Połączenia wyrównawcze UWAGI KOŃCOWE ZESTAWIENIE ZABEZPIECZEŃ PRZEDLICZNIKOWYCH TABELA 1 OBLICZENIA I DOBÓR LINII NN 0,4 KV TABELA 2 SPRAWDZENIE SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ str. 2

3 II. Spis rysunków RYS. 1. RZUT PARTERU, ROZMIESZCZENIE TABLIC ROZDZIELCZYCH RYS. 2. RZUT PIĘTRA I, ROZMIESZCZENIE TABLIC ROZDZIELCZYCH RYS. 3. RZUT PIĘTRA II, ROZMIESZCZENIE TABLIC ROZDZIELCZYCH RYS.4. RZUT PODDASZA, ROZMIESZCZENIE TABLIC ROZDZIELCZYCH RYS. 5. SCHEMAT INSTALACJI ELEKTRYCZNEJ RYS. 6. SCHEMAT TYPOWEJ TABLICY TBM RYS.7. ELEWACJA TG, T.ADM RYS.8. ELEWACJA TL RYS.9. ELEWACJA TBM str. 3

4 III. Oświadczenie i kopie uprawnień projektanta Poznań, r. Miasto Poznań Zarząd Komunalnych Zasobów Lokalowych ul. Matejki 57 Poznań Oświadczam, że projekt instalacji elektrycznych wewnętrznych linii zasilających budynku mieszkalnego przy ul. Woźnej 5 w Poznaniu sporządziłem zgodnie z obowiązującymi przepisami prawa budowlanego oraz zasadami wiedzy technicznej. mgr inż.. Tomasz Wieczorek WKP/0314/PWOE/07 str. 4

5 str. 5

6 str. 6

7 IV. Opis techniczny 1. Uwagi ogólne 1.1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wykonawczy modernizacji wewnętrznych instalacji elektrycznych (wewnętrznych linii zasilających i instalacji administracyjnych) budynku mieszkalnego wielorodzinnego przy ul. Woźnej 5 w Poznaniu Zakres opracowania instalacja WLZ instalacje administracyjne tablice główne tablice administracyjne tablice piętrowe tablice mieszkaniowe zagadnienia ochrony przed porażeniem prądem elektrycznym 1.3. Podstawy opracowania Niniejszy projekt opracowano na podstawie: zlecenia inwestora, inwentaryzacji budowlanej i podkładów budowlanych, wytycznych użytkownika obiektu, norm, przepisów i wytycznych projektowania obowiązujących w zakresie opracowania, a w szczególności: normy PN-IEC Instalacje elektryczne w obiektach budowlanych, normy PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1. Miejsca pracy we wnętrzach, normy PN-EN Ochrona odgromowa. Część 1: Zasady ogólne, Zarządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw Nr 75 poz. 690), str. 7

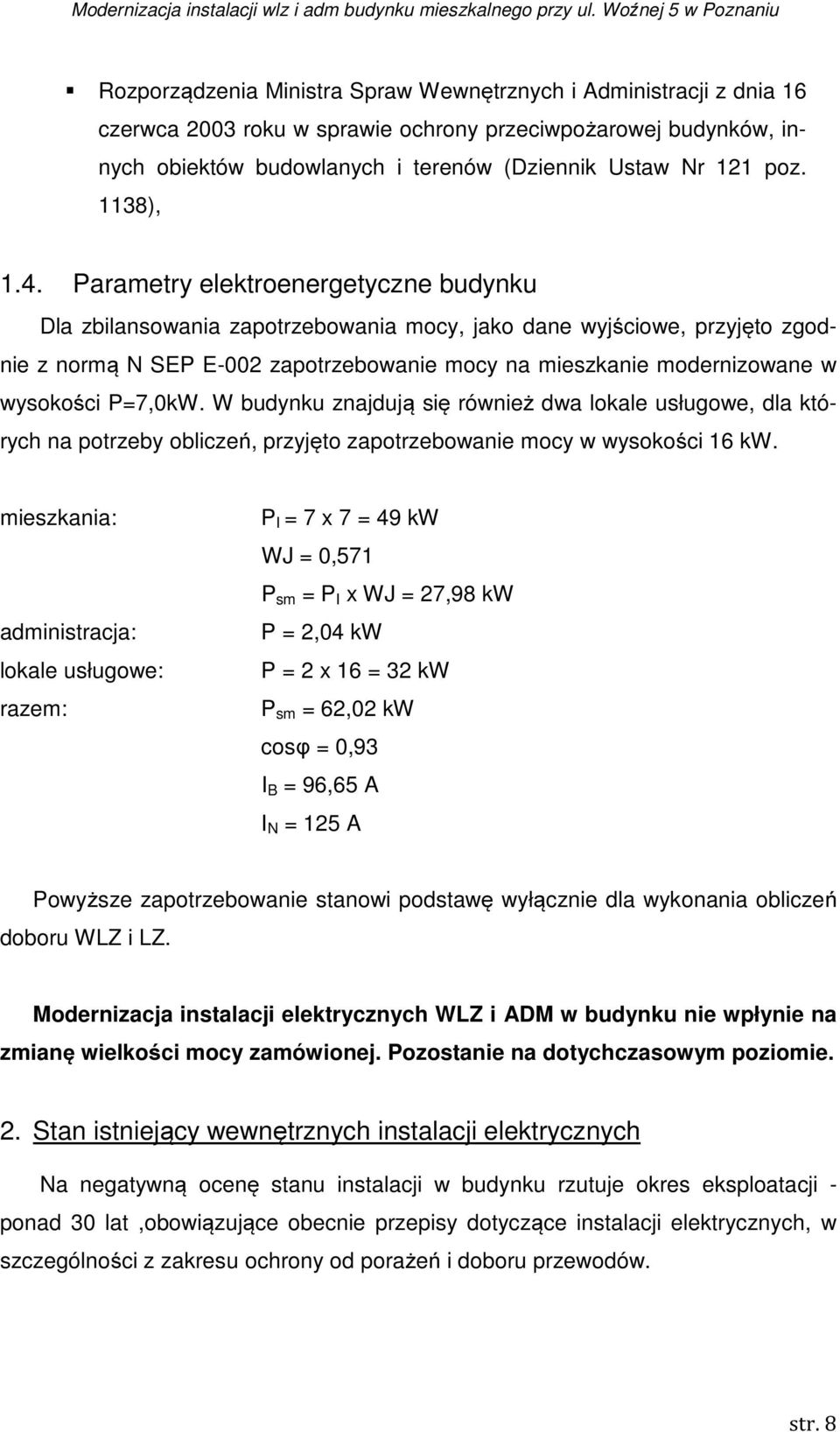

8 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dziennik Ustaw Nr 121 poz. 1138), 1.4. Parametry elektroenergetyczne budynku Dla zbilansowania zapotrzebowania mocy, jako dane wyjściowe, przyjęto zgodnie z normą N SEP E-002 zapotrzebowanie mocy na mieszkanie modernizowane w wysokości P=7,0kW. W budynku znajdują się również dwa lokale usługowe, dla których na potrzeby obliczeń, przyjęto zapotrzebowanie mocy w wysokości 16 kw. mieszkania: administracja: lokale usługowe: razem: P I = 7 x 7 = 49 kw WJ = 0,571 P sm = P I x WJ = 27,98 kw P = 2,04 kw P = 2 x 16 = 32 kw P sm = 62,02 kw cosφ = 0,93 I B = 96,65 A I N = 125 A Powyższe zapotrzebowanie stanowi podstawę wyłącznie dla wykonania obliczeń doboru WLZ i LZ. Modernizacja instalacji elektrycznych WLZ i ADM w budynku nie wpłynie na zmianę wielkości mocy zamówionej. Pozostanie na dotychczasowym poziomie. 2. Stan istniejący wewnętrznych instalacji elektrycznych Na negatywną ocenę stanu instalacji w budynku rzutuje okres eksploatacji - ponad 30 lat,obowiązujące obecnie przepisy dotyczące instalacji elektrycznych, w szczególności z zakresu ochrony od porażeń i doboru przewodów. str. 8

9 Instalacje w budynku prowadzone są od tablicy głównej zainstalowanej na poziomie parteru w klatce budynku frontowego. Tablica główna zasilana jest ze złącza kablowego wnękowego zainstalowanego na zewnątrz budynku. Mieszkania w klatce budynku frontowego zasilane są z wewnętrznej linii zasilającej prowadzonej na klatce schodowej, a przypadku oficyny, instalacja wlz prowadzona jest po elewacji budynku. Zasilanie wlz następuje z tablicy głównej. Instalacje elektryczne w piwnicach zmodernizowane. Wszystkie modernizowane instalacje należy zdemontować równolegle z wykonywaniem nowych. 3. Rozwiązania techniczne modernizacji 3.1. Instalacja WLZ i tablic głównych TG Dla wyliczonej wielkości mocy zapotrzebowanej zaprojektowano nową WLZ (odcinek ze złącza ZK do TG zlokalizowanej na parterze w budynku frontowym) 4YKY70mm 2 w osłonie rurowej np. Arot oraz nową tablicę TG. Przewód ochronno-neutralny PEN kabla należy rozdzielić w tablicy głównej na N i PE a punkt rozdziału uziemić tj. wykonać połączenie płaskownikiem FeZn 25 4 z uziomem budynku (układ sieci TN-C-S). Pozostałą część instalacji projektuje się w układzie TN-S. Tablicę TG należy umieścić w obudowie aluminiowej np. f-my Lamel, o stopniu ochrony co najmniej IP30, przystosowanej do zamykania na klucz. Głębokość obudowy co najmniej 175mm. Projektowaną tablicę wykonać należy z oddzielnymi segmentami (zamykanymi oddzielnymi drzwiami) zawierającymi: pole zasilające (rozłącznik bezpiecznikowy), pole wyłącznika głównego (rozłącznik izolacyjny z pokrętłem z wyzwalaczem wzrostowym dla realizacji funkcji wyłączenia pożarowego za pomocą przycisków zainstalowanych przy wejściach do poszczególnych klatek budynku), pola odpływowe (zabezpieczenia WLZ oraz obwodu administracyjnego). Tablicę zainstalować w miejscu zdemontowanej powiększając istniejącą wnękę. Część TG będącej w gestii Zakładu Energetycznego przystosować do plombowania. Schemat ideowy zasilania pokazano na rys.5. str. 9

10 3.2. Instalacja rozdziału energii w budynku Dla lokali mieszkalnych zaprojektowano z TG dwie główne linie zasilające: dla klatki 1A 5xYLY16mm 2, dla klatki 1B 5xYLY16mm 2. a) Dla lokali mieszkalnych w klatce budynku frontowego (WLZ.1A) linię zasilającą należy prowadzić w rurach osłonowych układanych w ścianie, poprzez listwy zaciskowe LZ na każdej kondygnacji z odgałęzieniami YDYżo5x6mm 2 p.t w rurkach ochronnych do tablic TLP. Miejsca odgałęzień pozostawić bez zmian (istniejące wnęki w.l.z). Projektuje się wymianę istniejących skrzynek w.l.z na aluminiowe np. f-my Lamel. Odgałęzienia LZ (listwy zaciskowe dla WLZ) należy wykonać w sposób umożliwiający plombowanie. b) Dla lokali mieszkalnych w oficynie linię zasilającą należy prowadzić w następujący sposób: wewnątrz budynków w rurach osłonowych układanych w ścianie, na zewnątrz budynków w rurach osłonowych pod warstwą docieplenia. Linię zasilającą należy prowadzić poprzez tablice piętrowe TLP na każdej kondygnacji z zabezpieczeniami odgałęzień YDYżo5x6mm 2 p.t. w rurkach ochronnych do tablic TBM. Odgałęzienia (listwy zaciskowe dla WLZ) należy wykonać w sposób umożliwiający plombowanie. Do projektowanych tablic TLP należy przenieść z istniejących tablic w.l.z. (tablice obecnie znajdują się pod sufitem na każdej kondygnacji) zabezpieczenia przedlicznikowe mieszkań natomiast z istniejących tablic licznikowych mieszkaniowych (tablice obecnie znajdują się w lokalach mieszkalnych) liczniki energii elektrycznej. Jako zabezpieczenia przedlicznikowe należy stosować wyłączniki nadprądowe o wartości prądu znamionowego In zgodnego z obowiązującymi umowami zawartymi pomiędzy Odbiorcą a Zakładem Energetycznym (dopuszcza się stosowanie rozłączników izolacyjnych wyposażonych we wkładki bezpiecznikowe topikowe). Zastosować tablicę zabezpieczeń przedlicznikowych umożliwiającą plombowanie. Z tablic TLP projektuje się zasilanie tablic bezpiecznikowych mieszkaniowych przewodem YDYżo5x6mm2 p.t. prowadzonym w rurkach ochronnych. TBM należy str. 10

11 wyposażyć wg potrzeb odbiorców energii elektrycznej z uwzględnieniem istniejącej konfiguracji instalacji odbiorczej. Linie zasilające muszą być prowadzone bez przecinania poprzez zaciski w tablicach TLP oraz LZ. Projektowane tablice TLP wykonać jako wnękowe aluminiowe np. f-my Lamel, o stopniu ochrony co najmniej IP30, przystosowane do zamykania na klucz, wyposażone w okienka do odczytu liczników. TLP powinna być umieszczona tak, aby liczydła liczników znajdowały się na wysokości ok. 160cm nad posadzką. WLZ należy prowadzić przez stropy w istniejących przepustach. W przypadku konieczności wykonania nowych przepustów przez strop należy je wykonać bez naruszania zbrojenia w rurach przepustowych. Uwaga: Niezależnie od tego, czy i kiedy wykonany będzie remont instalacji w mieszkaniach u wszystkich lokatorów, zmodernizowane wg niniejszego rozwiązania wewnętrzne linie zasilające od tablicy głównej poprzez tablice piętrowe do tablic mieszkaniowych, muszą mieć na każdej kondygnacji zwarte przewody PE i N. Należy więc odpowiednio łączyć na każdym piętrze odbiorców w zależności od konfiguracji instalacji mieszkaniowej: mieszkania zmodernizowane z rozdzielonymi przewodami N i PE odpowiednio do przewodu N i PE linii zasilającej, mieszkania niezmodernizowane z przewodem PEN podłączamy przewód PEN do przewodu PE linii zasilającej. Po modernizacji instalacji ostatniego mieszkania z przewodem PEN na instalację w układzie TN-S, możemy skasować połączenia przewodów linii zasilającej N i PE na każdej kondygnacji. Możliwość wykonania tablic TLP jako wnękowych sprawdzić na budowie. W przypadku braku takiej możliwości, tablice piętrowe należy zagłębić na maksymalną możliwą głębokość. str. 11

12 3.3. Instalacje administracyjne Dla zasilania instalacji administracyjnych zaprojektowano tablicę T.ADM. w obudowie aluminiowej np. f-my Lamel, o stopniu ochrony co najmniej IP30, przystosowanej do zamykania na klucz, zasilaną z TG przewodem YLY5x10mm 2. Tablicę zainstalować w miejscu zdemontowanej powiększając w przypadku konieczności istniejącą wnękę. Projektuje się zasilanie obwodów administracyjnych oficyny bezpośrednio z T.ADM. w klatce budynku frontowego. Linie zasilające tablice administracyjne należy układać równolegle do linii zasilających lokale mieszkalne. Instalacje administracyjne zasilane bezpośrednio z T.ADM. obejmują : oświetlenie piwnic w klatce budynku frontowego (1 obwód) uruchamiane łącznikami oświetlenia, instalacja zmodernizowana, oświetlenie komunikacyjne klatki schodowej budynku frontowego od parteru do poddasza uruchamiane przyciskami w układzie automatu schodowego instalowanego w T.ADM., instalację wykonać przewodami YDYżo3x1,5 układanymi p/t, zasilanie domofonu w klatce budynku frontowego, oświetlenie zewnętrzne budynku (1 obwód) uruchamiane automatycznie w układzie programatora astronomicznego cyfrowego, instalację wykonać przewodami YDYżo3x2,5, oświetlenie piwnic w klatce budynku oficyny (1 obwód) uruchamiane łącznikami oświetlenia, instalacja zmodernizowana, oświetlenie komunikacyjne klatki schodowej budynku oficyny od parteru do II piętra uruchamiane przyciskami w układzie automatu schodowego instalowanego w T.ADM., instalację wykonać przewodami YDYżo3x1,5 układanymi p/t. Ponadto projektuje się wyposażyć tablice administracyjne w gniazdo wtykowe 2P+Z dla celów administracyjnych. Tablice klatkowe należy wykonać w obudowie aluminiowej np. f-my Lamel, o stopniu ochrony co najmniej IP30, przystosowanej do zamykania na klucz. Powyższe tablice zainstalować w miejscu zdemontowanych powiększając istniejące wnęki. str. 12

13 W ramach modernizacji instalacji administracyjnych wymianie podlegają wszystkie oprawy oświetleniowe oraz osprzęt instalacyjny na klatkach schodowych i na zewnątrz budynku. Instalacje w piwnicach zmodernizowane. Dopuszcza się ich pozostawienie Instalacje zasilające lokale usługowe W budynku zlokalizowane są dwa lokale usługowe. Dla zasilania instalacji odbiorczych lokalowych zaprojektowano tablice licznikową TLP-11, w obudowie w obudowie aluminiowej np. f-my Lamel, o stopniu ochrony co najmniej IP30, przystosowanej do zamykania na klucz, zasilanej z TG dwoma przewodami YLY5x10mm 2, po jednym dla każdego lokalu usługowego. Tablice zainstalować w miejscu pokazanym na rysunku nr 1. To tablicy licznikowej przenieść z istniejących tablic lokali usługowych zabezpieczenia przedlicznikowe oraz liczniki energii elektrycznej. Jako zabezpieczenia przedlicznikowe należy stosować wyłączniki nadprądowe o wartości prądu znamionowego In zgodnego z obowiązującymi umowami zawartymi pomiędzy Odbiorcą a Zakładem Energetycznym. Zastosować tablicę zabezpieczeń przedlicznikowych umożliwiającą plombowanie. Z tablicy licznikowej wykonać zasilanie lokali usługowych przewodami YLY5x10mm 2 do tablic zlokalizowanych w lokalach usługowych Ochrona przed porażeniem prądem elektrycznym Jako system dodatkowej ochrony od porażeń docelowo w modernizowanych instalacjach stosowane będzie SZYBKIE SAMOCZYNNE WYŁĄCZANIE ZASILANIA układzie sieciowym TN-S. Począwszy od tablicy TG gdzie następuje rozdzielenie dodatkowo uziemionego przewodu PEN na oddzielne przewody; neutralny N i ochronny PE. W projektowanym obiekcie ochronie podlegają: metalowe obudowy rozdzielnic i innych urządzeń elektrycznych podłączonych na stałe, metalowe korpusy opraw oświetleniowych, kołki ochronne gniazd wtyczkowych. str. 13

14 Elementy podlegające ochronie należy połączyć z przewodem PE wyróżnionym w instalacji kolorem izolacji zielonożółtym. Skuteczność zastosowanych środków ochrony przeciwporażeniowej należy potwierdzić pomiarami wykonanymi metodami określonymi w normie PN-IEC Połączenia wyrównawcze W budynku w pobliżu tablicy głównej, należy zainstalować główną szynę wyrównawczą (uziemiającą) oznaczoną GSU, do której należy przyłączyć: główną szynę ochronną PE, instalację odgromową budynku (bednarką Fe/Zn 30x4mm), inne metalowe instalacje wprowadzane do budynku. W przypadku wykonania, wymienionej powyżej instalacji, z tworzywa nieprzewodzącego nie należy wykonywać połączenia wyrównawczego. Połączenia GSU z podanymi instalacjami należy wykonać przewodami LgY 16mm 2 o kolorze izolacji zielonożółtym, ułożonymi pod tynkiem, najkrótszą trasą łączącą GSU z poszczególnymi rurociągami. Połączenia przewodu z rurociągiem wykonać przy zastosowaniu odpowiednich obejm założonych na rury. Główną szynę wyrównawczą GSU należy uziemić poprzez jej połączenie bednarką Fe/Zn 30x4mm z uziomem fundamentowym lub uziomem instalacji odgromowej. Wartość rezystancji uziemienia GSU nie może przekroczyć wartości 5Ω. Połączenia wyrównawcze miejscowe wykonać przewodem LgY 4mm 2 o kolorze izolacji zielonożółtej, ułożonym pod tynkiem. 4. Uwagi końcowe Całość instalacji wykonywać zgodnie z obowiązującymi przepisami i normami. Dopuszcza się stosowanie przewodów, osprzętu instalacyjnego, wyposażenia dowolnego typu pod warunkiem zachowania parametrów nie gorszych od urządzeń projektowanych w zakresie: przewodów - minimum izolacja PVC,750V, rozdzielczej aparatury wyłączników, bezpieczników wytrzymałość zwarciowa, charakterystyki prądowo-czasowe zapewniające selektywność działania oraz skuteczność dodatkowej ochrony od porażeń. str. 14

15 Jako zabezpieczenia przedlicznikowe dopuszcza się stosowanie rozłączników izolacyjnych wyposażonych we wkładki bezpiecznikowe topikowe. Do odbioru końcowego wykonanego obiektu należy przedłożyć między innymi: protokół pomiarów rezystancji izolacji przewodów ułożonych w obiekcie, protokoły pomiarów ciągłości żyły ochronnej PE, protokoły skuteczności ochrony przeciwporażeniowej wszystkich elementów podlegających ochronie, certyfikat dla materiałów i urządzeń. Uwaga: Przed przystąpieniem do prac modernizacyjnych należy, z odpowiednim wyprzedzeniem, zgłosić zamiar rozpoczęcia robót w Zakładzie Energetycznym. str. 15

16 5. Zestawienie zabezpieczeń przedlicznikowych Ulica Nr domu Nr mieszkania Zabezpieczenie Nr fabryczny Ilość faz WOŹNA 5 administracja WOŹNA WOŹNA WOŹNA 5 LU WOŹNA WOŹNA 5 LU WOŹNA WOŹNA str. 16
