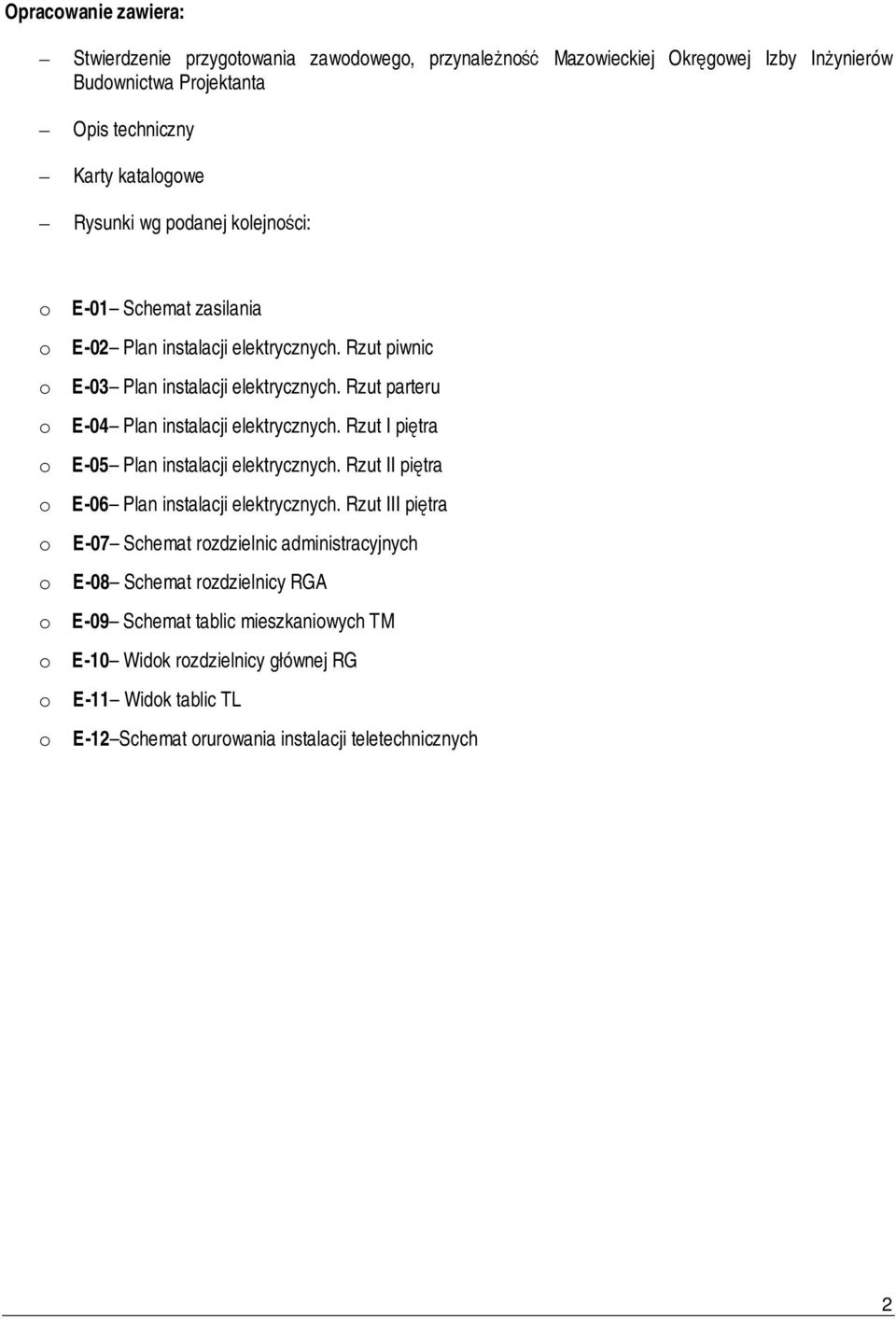

1 Opracowanie zawiera: Stwierdzenie przygotowania zawodowego, przynależność Mazowieckiej Okręgowej Izby Inżynierów Budownictwa Projektanta Opis techniczny Karty katalogowe Rysunki wg podanej kolejności: o E-01 Schemat zasilania o E-02 Plan instalacji elektrycznych. Rzut piwnic o E-03 Plan instalacji elektrycznych. Rzut parteru o E-04 Plan instalacji elektrycznych. Rzut I piętra o E-05 Plan instalacji elektrycznych. Rzut II piętra o E-06 Plan instalacji elektrycznych. Rzut III piętra o E-07 Schemat rozdzielnic administracyjnych o E-08 Schemat rozdzielnicy RGA o E-09 Schemat tablic mieszkaniowych TM o E-10 Widok rozdzielnicy głównej RG o E-11 Widok tablic TL o E-12 Schemat orurowania instalacji teletechnicznych 2

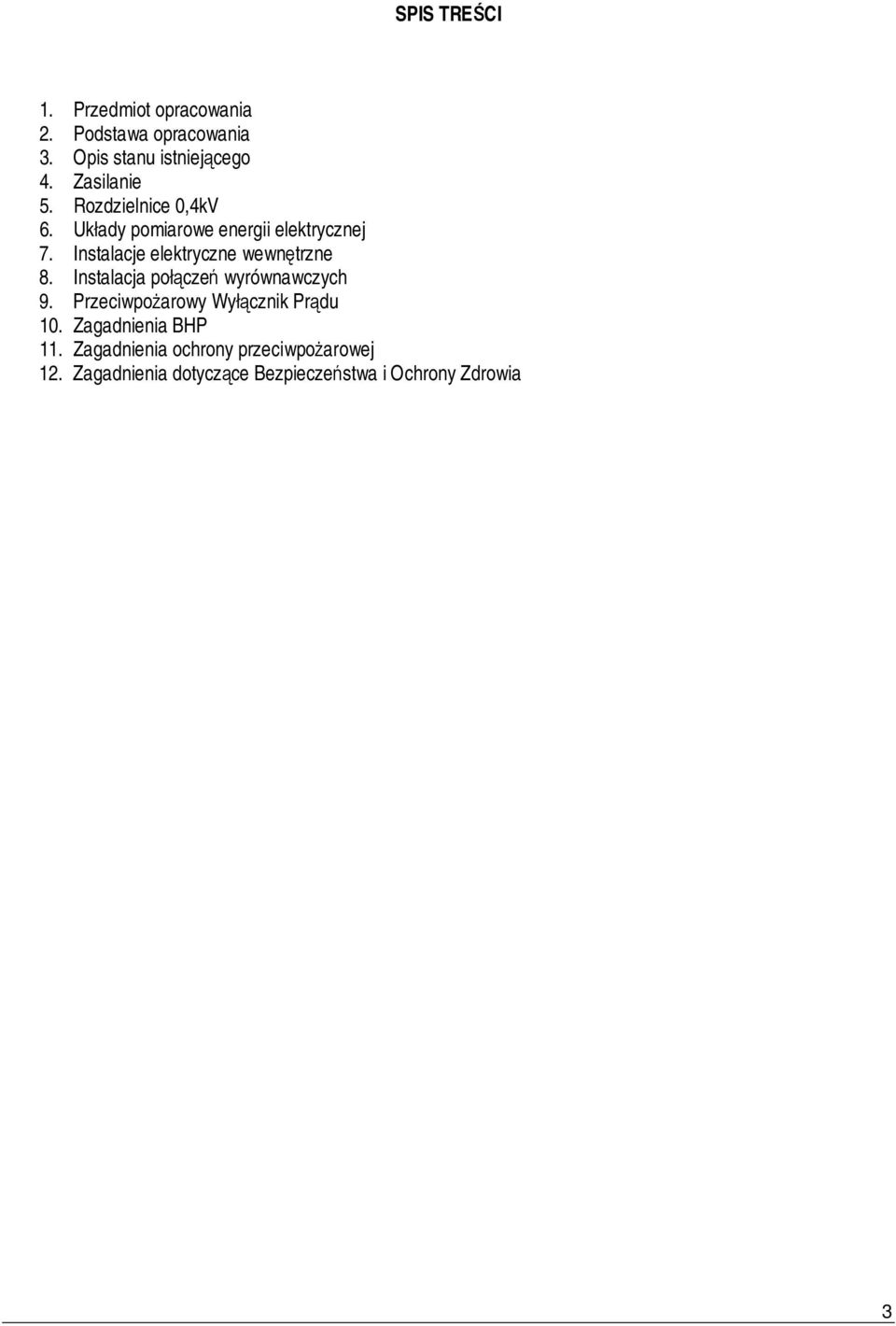

2 SPIS TREŚCI 1. Przedmiot opracowania 2. Podstawa opracowania 3. Opis stanu istniejącego 4. Zasilanie 5. Rozdzielnice 0,4kV 6. Układy pomiarowe energii elektrycznej 7. Instalacje elektryczne wewnętrzne 8. Instalacja połączeń wyrównawczych 9. Przeciwpożarowy Wyłącznik Prądu 10. Zagadnienia BHP 11. Zagadnienia ochrony przeciwpożarowej 12. Zagadnienia dotyczące Bezpieczeństwa i Ochrony Zdrowia 3

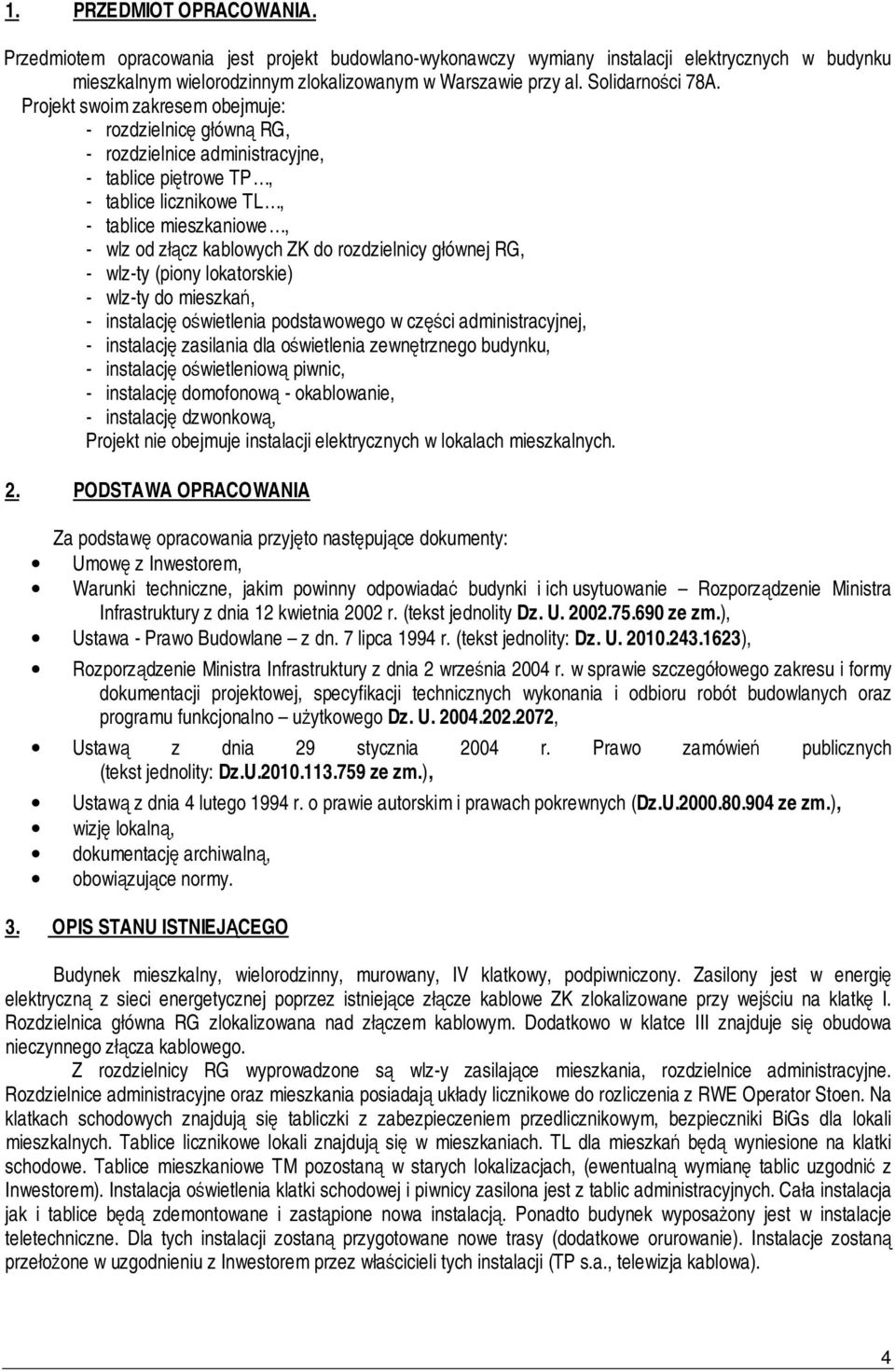

3 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlano-wykonawczy wymiany instalacji elektrycznych w budynku mieszkalnym wielorodzinnym zlokalizowanym w Warszawie przy al. Solidarności 78A. Projekt swoim zakresem obejmuje: - rozdzielnicę główną RG, - rozdzielnice administracyjne, - tablice piętrowe TP, - tablice licznikowe TL, - tablice mieszkaniowe, - wlz od złącz kablowych ZK do rozdzielnicy głównej RG, - wlz-ty (piony lokatorskie) - wlz-ty do mieszkań, - instalację oświetlenia podstawowego w części administracyjnej, - instalację zasilania dla oświetlenia zewnętrznego budynku, - instalację oświetleniową piwnic, - instalację domofonową - okablowanie, - instalację dzwonkową, Projekt nie obejmuje instalacji elektrycznych w lokalach mieszkalnych. 2. PODSTAWA OPRACOWANIA Za podstawę opracowania przyjęto następujące dokumenty: Umowę z Inwestorem, Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (tekst jednolity Dz. U ze zm.), Ustawa - Prawo Budowlane z dn. 7 lipca 1994 r. (tekst jednolity: Dz. U ), Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego Dz. U , Ustawą z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (tekst jednolity: Dz.U ze zm.), Ustawą z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz.U ze zm.), wizję lokalną, dokumentację archiwalną, obowiązujące normy. 3. OPIS STANU ISTNIEJĄCEGO Budynek mieszkalny, wielorodzinny, murowany, IV klatkowy, podpiwniczony. Zasilony jest w energię elektryczną z sieci energetycznej poprzez istniejące złącze kablowe ZK zlokalizowane przy wejściu na klatkę I. Rozdzielnica główna RG zlokalizowana nad złączem kablowym. Dodatkowo w klatce III znajduje się obudowa nieczynnego złącza kablowego. Z rozdzielnicy RG wyprowadzone są wlz-y zasilające mieszkania, rozdzielnice administracyjne. Rozdzielnice administracyjne oraz mieszkania posiadają układy licznikowe do rozliczenia z RWE Operator Stoen. Na klatkach schodowych znajdują się tabliczki z zabezpieczeniem przedlicznikowym, bezpieczniki BiGs dla lokali mieszkalnych. Tablice licznikowe lokali znajdują się w mieszkaniach. TL dla mieszkań będą wyniesione na klatki schodowe. Tablice mieszkaniowe TM pozostaną w starych lokalizacjach, (ewentualną wymianę tablic uzgodnić z Inwestorem). Instalacja oświetlenia klatki schodowej i piwnicy zasilona jest z tablic administracyjnych. Cała instalacja jak i tablice będą zdemontowane i zastąpione nowa instalacją. Ponadto budynek wyposażony jest w instalacje teletechniczne. Dla tych instalacji zostaną przygotowane nowe trasy (dodatkowe orurowanie). Instalacje zostaną przełożone w uzgodnieniu z Inwestorem przez właścicieli tych instalacji (TP s.a., telewizja kablowa). 4

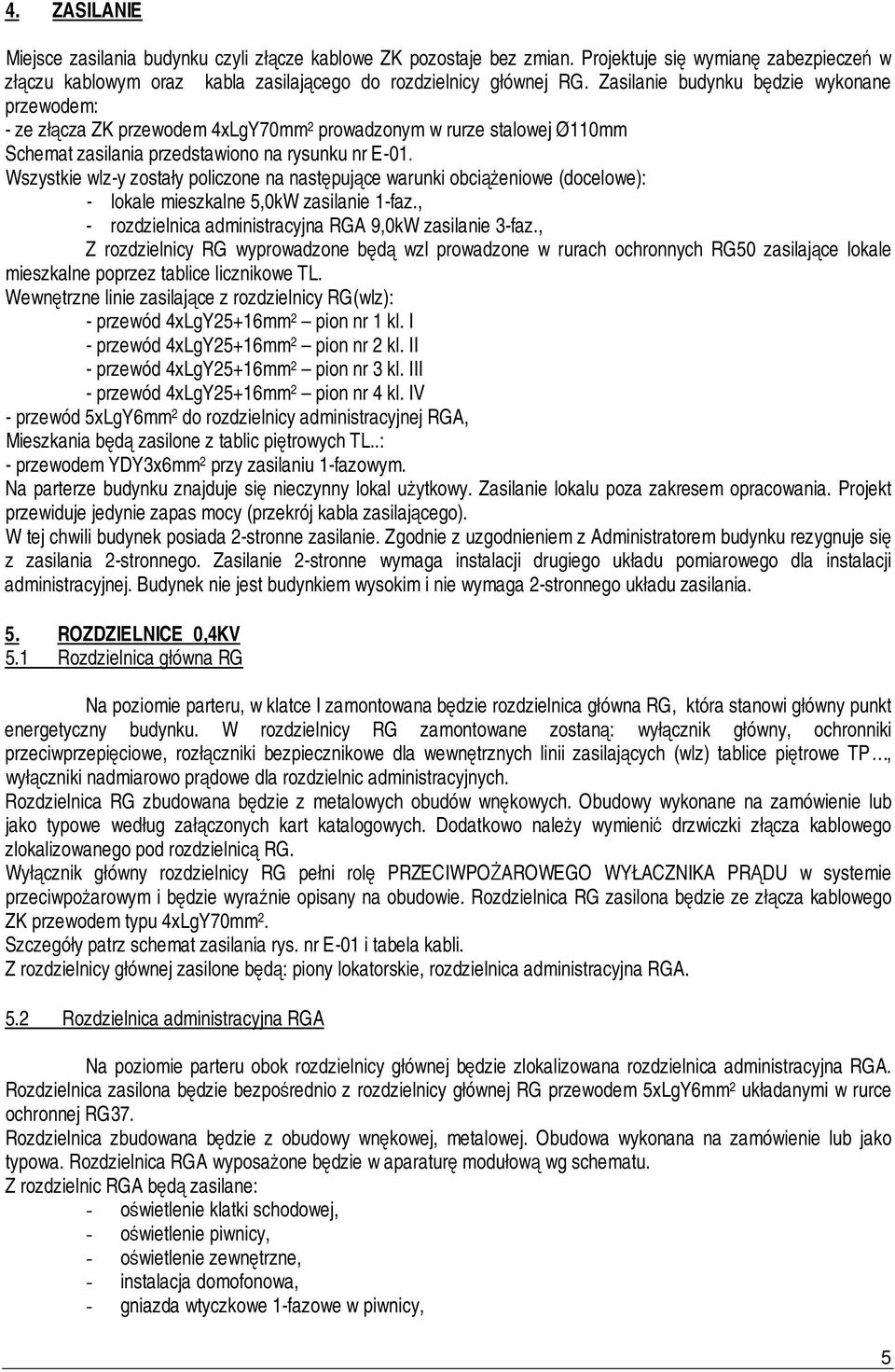

4 4. ZASILANIE Miejsce zasilania budynku czyli złącze kablowe ZK pozostaje bez zmian. Projektuje się wymianę zabezpieczeń w złączu kablowym oraz kabla zasilającego do rozdzielnicy głównej RG. Zasilanie budynku będzie wykonane przewodem: - ze złącza ZK przewodem 4xLgY70mm 2 prowadzonym w rurze stalowej Ø110mm Schemat zasilania przedstawiono na rysunku nr E-01. Wszystkie wlz-y zostały policzone na następujące warunki obciążeniowe (docelowe): - lokale mieszkalne 5,0kW zasilanie 1-faz., - rozdzielnica administracyjna RGA 9,0kW zasilanie 3-faz., Z rozdzielnicy RG wyprowadzone będą wzl prowadzone w rurach ochronnych RG50 zasilające lokale mieszkalne poprzez tablice licznikowe TL. Wewnętrzne linie zasilające z rozdzielnicy RG(wlz): - przewód 4xLgY25+16mm 2 pion nr 1 kl. I - przewód 4xLgY25+16mm 2 pion nr 2 kl. II - przewód 4xLgY25+16mm 2 pion nr 3 kl. III - przewód 4xLgY25+16mm 2 pion nr 4 kl. IV - przewód 5xLgY6mm 2 do rozdzielnicy administracyjnej RGA, Mieszkania będą zasilone z tablic piętrowych TL..: - przewodem YDY3x6mm 2 przy zasilaniu 1-fazowym. Na parterze budynku znajduje się nieczynny lokal użytkowy. Zasilanie lokalu poza zakresem opracowania. Projekt przewiduje jedynie zapas mocy (przekrój kabla zasilającego). W tej chwili budynek posiada 2-stronne zasilanie. Zgodnie z uzgodnieniem z Administratorem budynku rezygnuje się z zasilania 2-stronnego. Zasilanie 2-stronne wymaga instalacji drugiego układu pomiarowego dla instalacji administracyjnej. Budynek nie jest budynkiem wysokim i nie wymaga 2-stronnego układu zasilania. 5. ROZDZIELNICE 0,4KV 5.1 Rozdzielnica główna RG Na poziomie parteru, w klatce I zamontowana będzie rozdzielnica główna RG, która stanowi główny punkt energetyczny budynku. W rozdzielnicy RG zamontowane zostaną: wyłącznik główny, ochronniki przeciwprzepięciowe, rozłączniki bezpiecznikowe dla wewnętrznych linii zasilających (wlz) tablice piętrowe TP, wyłączniki nadmiarowo prądowe dla rozdzielnic administracyjnych. Rozdzielnica RG zbudowana będzie z metalowych obudów wnękowych. Obudowy wykonane na zamówienie lub jako typowe według załączonych kart katalogowych. Dodatkowo należy wymienić drzwiczki złącza kablowego zlokalizowanego pod rozdzielnicą RG. Wyłącznik główny rozdzielnicy RG pełni rolę PRZECIWPOŻAROWEGO WYŁACZNIKA PRĄDU w systemie przeciwpożarowym i będzie wyraźnie opisany na obudowie. Rozdzielnica RG zasilona będzie ze złącza kablowego ZK przewodem typu 4xLgY70mm 2. Szczegóły patrz schemat zasilania rys. nr E-01 i tabela kabli. Z rozdzielnicy głównej zasilone będą: piony lokatorskie, rozdzielnica administracyjna RGA. 5.2 Rozdzielnica administracyjna RGA Na poziomie parteru obok rozdzielnicy głównej będzie zlokalizowana rozdzielnica administracyjna RGA. Rozdzielnica zasilona będzie bezpośrednio z rozdzielnicy głównej RG przewodem 5xLgY6mm 2 układanymi w rurce ochronnej RG37. Rozdzielnica zbudowana będzie z obudowy wnękowej, metalowej. Obudowa wykonana na zamówienie lub jako typowa. Rozdzielnica RGA wyposażone będzie w aparaturę modułową wg schematu. Z rozdzielnic RGA będą zasilane: - oświetlenie klatki schodowej, - oświetlenie piwnicy, - oświetlenie zewnętrzne, - instalacja domofonowa, - gniazda wtyczkowe 1-fazowe w piwnicy, 5

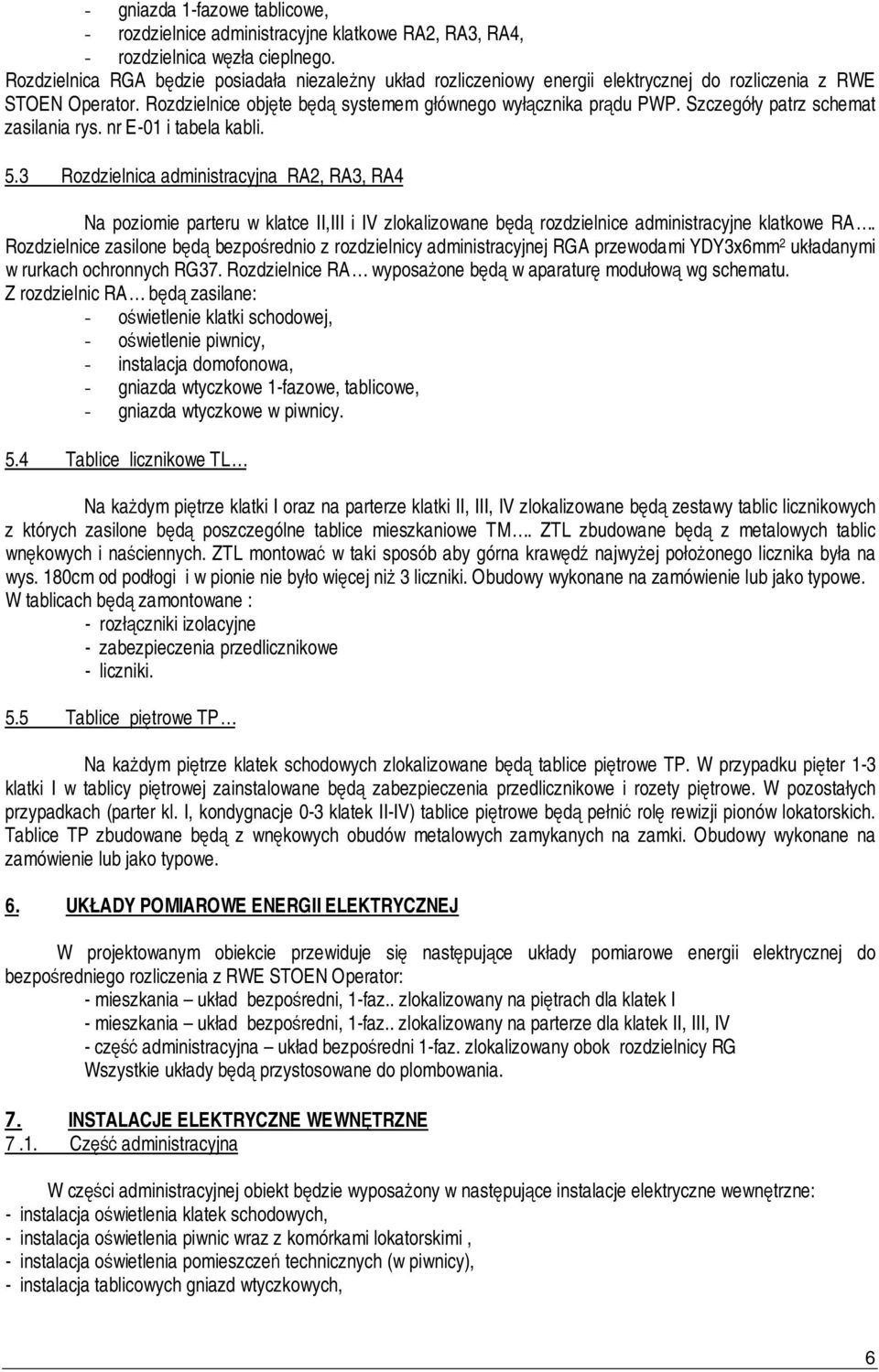

5 - gniazda 1-fazowe tablicowe, - rozdzielnice administracyjne klatkowe RA2, RA3, RA4, - rozdzielnica węzła cieplnego. Rozdzielnica RGA będzie posiadała niezależny układ rozliczeniowy energii elektrycznej do rozliczenia z RWE STOEN Operator. Rozdzielnice objęte będą systemem głównego wyłącznika prądu PWP. Szczegóły patrz schemat zasilania rys. nr E-01 i tabela kabli. 5.3 Rozdzielnica administracyjna RA2, RA3, RA4 Na poziomie parteru w klatce II,III i IV zlokalizowane będą rozdzielnice administracyjne klatkowe RA. Rozdzielnice zasilone będą bezpośrednio z rozdzielnicy administracyjnej RGA przewodami YDY3x6mm 2 układanymi w rurkach ochronnych RG37. Rozdzielnice RA wyposażone będą w aparaturę modułową wg schematu. Z rozdzielnic RA będą zasilane: - oświetlenie klatki schodowej, - oświetlenie piwnicy, - instalacja domofonowa, - gniazda wtyczkowe 1-fazowe, tablicowe, - gniazda wtyczkowe w piwnicy. 5.4 Tablice licznikowe TL Na każdym piętrze klatki I oraz na parterze klatki II, III, IV zlokalizowane będą zestawy tablic licznikowych z których zasilone będą poszczególne tablice mieszkaniowe TM. ZTL zbudowane będą z metalowych tablic wnękowych i naściennych. ZTL montować w taki sposób aby górna krawędź najwyżej położonego licznika była na wys. 180cm od podłogi i w pionie nie było więcej niż 3 liczniki. Obudowy wykonane na zamówienie lub jako typowe. W tablicach będą zamontowane : - rozłączniki izolacyjne - zabezpieczenia przedlicznikowe - liczniki. 5.5 Tablice piętrowe TP Na każdym piętrze klatek schodowych zlokalizowane będą tablice piętrowe TP. W przypadku pięter 1-3 klatki I w tablicy piętrowej zainstalowane będą zabezpieczenia przedlicznikowe i rozety piętrowe. W pozostałych przypadkach (parter kl. I, kondygnacje 0-3 klatek II-IV) tablice piętrowe będą pełnić rolę rewizji pionów lokatorskich. Tablice TP zbudowane będą z wnękowych obudów metalowych zamykanych na zamki. Obudowy wykonane na zamówienie lub jako typowe. 6. UKŁADY POMIAROWE ENERGII ELEKTRYCZNEJ W projektowanym obiekcie przewiduje się następujące układy pomiarowe energii elektrycznej do bezpośredniego rozliczenia z RWE STOEN Operator: - mieszkania układ bezpośredni, 1-faz.. zlokalizowany na piętrach dla klatek I - mieszkania układ bezpośredni, 1-faz.. zlokalizowany na parterze dla klatek II, III, IV - część administracyjna układ bezpośredni 1-faz. zlokalizowany obok rozdzielnicy RG Wszystkie układy będą przystosowane do plombowania. 7. INSTALACJE ELEKTRYCZNE WEWNĘTRZNE 7.1. Część administracyjna W części administracyjnej obiekt będzie wyposażony w następujące instalacje elektryczne wewnętrzne: - instalacja oświetlenia klatek schodowych, - instalacja oświetlenia piwnic wraz z komórkami lokatorskimi, - instalacja oświetlenia pomieszczeń technicznych (w piwnicy), - instalacja tablicowych gniazd wtyczkowych, 6

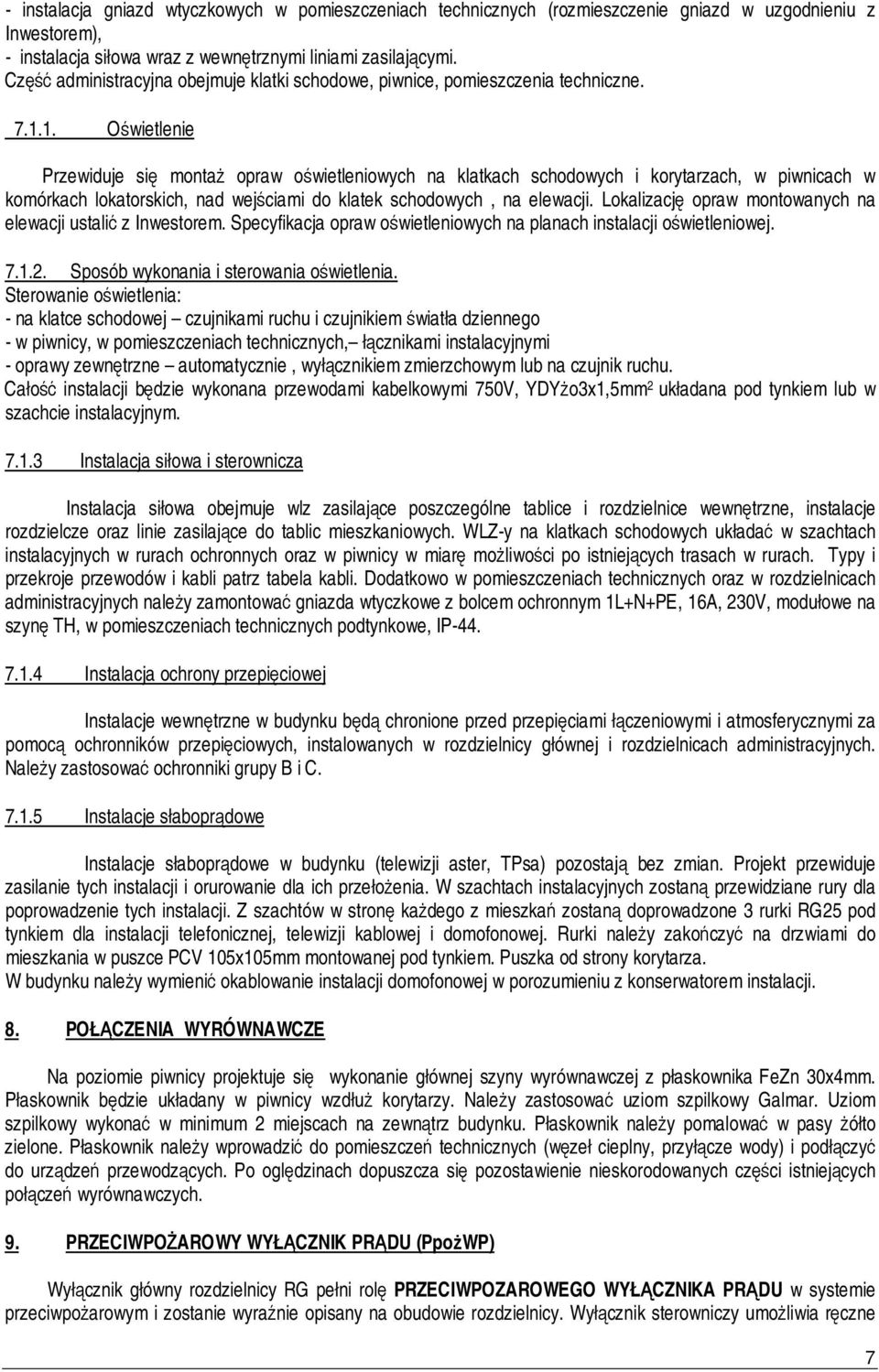

6 - instalacja gniazd wtyczkowych w pomieszczeniach technicznych (rozmieszczenie gniazd w uzgodnieniu z Inwestorem), - instalacja siłowa wraz z wewnętrznymi liniami zasilającymi. Część administracyjna obejmuje klatki schodowe, piwnice, pomieszczenia techniczne Oświetlenie Przewiduje się montaż opraw oświetleniowych na klatkach schodowych i korytarzach, w piwnicach w komórkach lokatorskich, nad wejściami do klatek schodowych, na elewacji. Lokalizację opraw montowanych na elewacji ustalić z Inwestorem. Specyfikacja opraw oświetleniowych na planach instalacji oświetleniowej Sposób wykonania i sterowania oświetlenia. Sterowanie oświetlenia: - na klatce schodowej czujnikami ruchu i czujnikiem światła dziennego - w piwnicy, w pomieszczeniach technicznych, łącznikami instalacyjnymi - oprawy zewnętrzne automatycznie, wyłącznikiem zmierzchowym lub na czujnik ruchu. Całość instalacji będzie wykonana przewodami kabelkowymi 750V, YDYżo3x1,5mm 2 układana pod tynkiem lub w szachcie instalacyjnym Instalacja siłowa i sterownicza Instalacja siłowa obejmuje wlz zasilające poszczególne tablice i rozdzielnice wewnętrzne, instalacje rozdzielcze oraz linie zasilające do tablic mieszkaniowych. WLZ-y na klatkach schodowych układać w szachtach instalacyjnych w rurach ochronnych oraz w piwnicy w miarę możliwości po istniejących trasach w rurach. Typy i przekroje przewodów i kabli patrz tabela kabli. Dodatkowo w pomieszczeniach technicznych oraz w rozdzielnicach administracyjnych należy zamontować gniazda wtyczkowe z bolcem ochronnym 1L+N+PE, 16A, 230V, modułowe na szynę TH, w pomieszczeniach technicznych podtynkowe, IP Instalacja ochrony przepięciowej Instalacje wewnętrzne w budynku będą chronione przed przepięciami łączeniowymi i atmosferycznymi za pomocą ochronników przepięciowych, instalowanych w rozdzielnicy głównej i rozdzielnicach administracyjnych. Należy zastosować ochronniki grupy B i C Instalacje słaboprądowe Instalacje słaboprądowe w budynku (telewizji aster, TPsa) pozostają bez zmian. Projekt przewiduje zasilanie tych instalacji i orurowanie dla ich przełożenia. W szachtach instalacyjnych zostaną przewidziane rury dla poprowadzenie tych instalacji. Z szachtów w stronę każdego z mieszkań zostaną doprowadzone 3 rurki RG25 pod tynkiem dla instalacji telefonicznej, telewizji kablowej i domofonowej. Rurki należy zakończyć na drzwiami do mieszkania w puszce PCV 105x105mm montowanej pod tynkiem. Puszka od strony korytarza. W budynku należy wymienić okablowanie instalacji domofonowej w porozumieniu z konserwatorem instalacji. 8. POŁĄCZENIA WYRÓWNAWCZE Na poziomie piwnicy projektuje się wykonanie głównej szyny wyrównawczej z płaskownika FeZn 30x4mm. Płaskownik będzie układany w piwnicy wzdłuż korytarzy. Należy zastosować uziom szpilkowy Galmar. Uziom szpilkowy wykonać w minimum 2 miejscach na zewnątrz budynku. Płaskownik należy pomalować w pasy żółto zielone. Płaskownik należy wprowadzić do pomieszczeń technicznych (węzeł cieplny, przyłącze wody) i podłączyć do urządzeń przewodzących. Po oględzinach dopuszcza się pozostawienie nieskorodowanych części istniejących połączeń wyrównawczych. 9. PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU (PpożWP) Wyłącznik główny rozdzielnicy RG pełni rolę PRZECIWPOZAROWEGO WYŁĄCZNIKA PRĄDU w systemie przeciwpożarowym i zostanie wyraźnie opisany na obudowie rozdzielnicy. Wyłącznik sterowniczy umożliwia ręczne 7

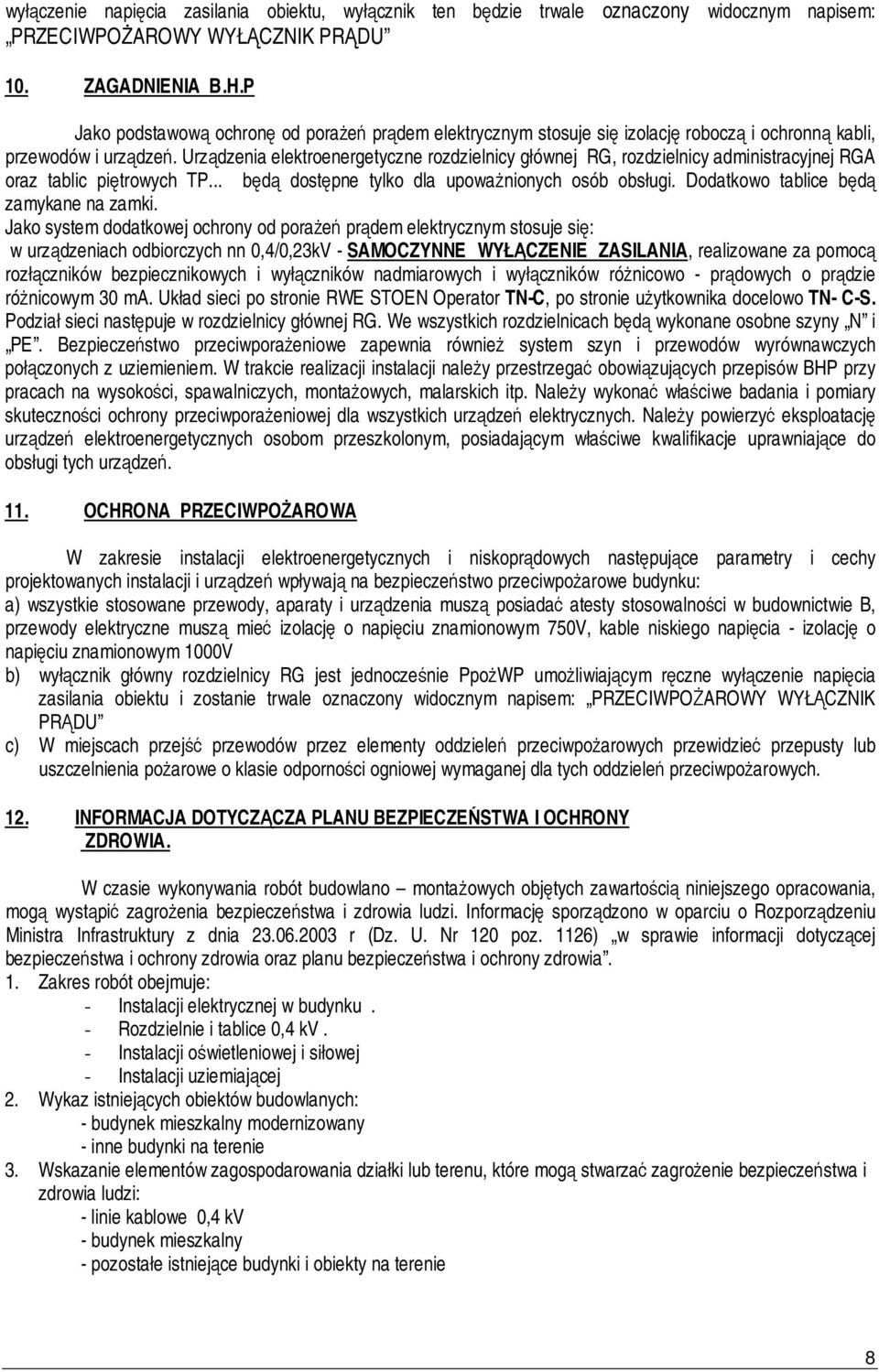

7 wyłączenie napięcia zasilania obiektu, wyłącznik ten będzie trwale oznaczony widocznym napisem: PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU 10. ZAGADNIENIA B.H.P Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne rozdzielnicy głównej RG, rozdzielnicy administracyjnej RGA oraz tablic piętrowych TP... będą dostępne tylko dla upoważnionych osób obsługi. Dodatkowo tablice będą zamykane na zamki. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się: w urządzeniach odbiorczych nn 0,4/0,23kV - SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realizowane za pomocą rozłączników bezpiecznikowych i wyłączników nadmiarowych i wyłączników różnicowo - prądowych o prądzie różnicowym 30 ma. Układ sieci po stronie RWE STOEN Operator TN-C, po stronie użytkownika docelowo TN- C-S. Podział sieci następuje w rozdzielnicy głównej RG. We wszystkich rozdzielnicach będą wykonane osobne szyny N i PE. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji instalacji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. 11. OCHRONA PRZECIWPOŻAROWA W zakresie instalacji elektroenergetycznych i niskoprądowych następujące parametry i cechy projektowanych instalacji i urządzeń wpływają na bezpieczeństwo przeciwpożarowe budynku: a) wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B, przewody elektryczne muszą mieć izolację o napięciu znamionowym 750V, kable niskiego napięcia - izolację o napięciu znamionowym 1000V b) wyłącznik główny rozdzielnicy RG jest jednocześnie PpożWP umożliwiającym ręczne wyłączenie napięcia zasilania obiektu i zostanie trwale oznaczony widocznym napisem: PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU c) W miejscach przejść przewodów przez elementy oddzieleń przeciwpożarowych przewidzieć przepusty lub uszczelnienia pożarowe o klasie odporności ogniowej wymaganej dla tych oddzieleń przeciwpożarowych. 12. INFORMACJA DOTYCZĄCZA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. W czasie wykonywania robót budowlano montażowych objętych zawartością niniejszego opracowania, mogą wystąpić zagrożenia bezpieczeństwa i zdrowia ludzi. Informację sporządzono w oparciu o Rozporządzeniu Ministra Infrastruktury z dnia r (Dz. U. Nr 120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 1. Zakres robót obejmuje: - Instalacji elektrycznej w budynku. - Rozdzielnie i tablice 0,4 kv. - Instalacji oświetleniowej i siłowej - Instalacji uziemiającej 2. Wykaz istniejących obiektów budowlanych: - budynek mieszkalny modernizowany - inne budynki na terenie 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - linie kablowe 0,4 kv - budynek mieszkalny - pozostałe istniejące budynki i obiekty na terenie 8

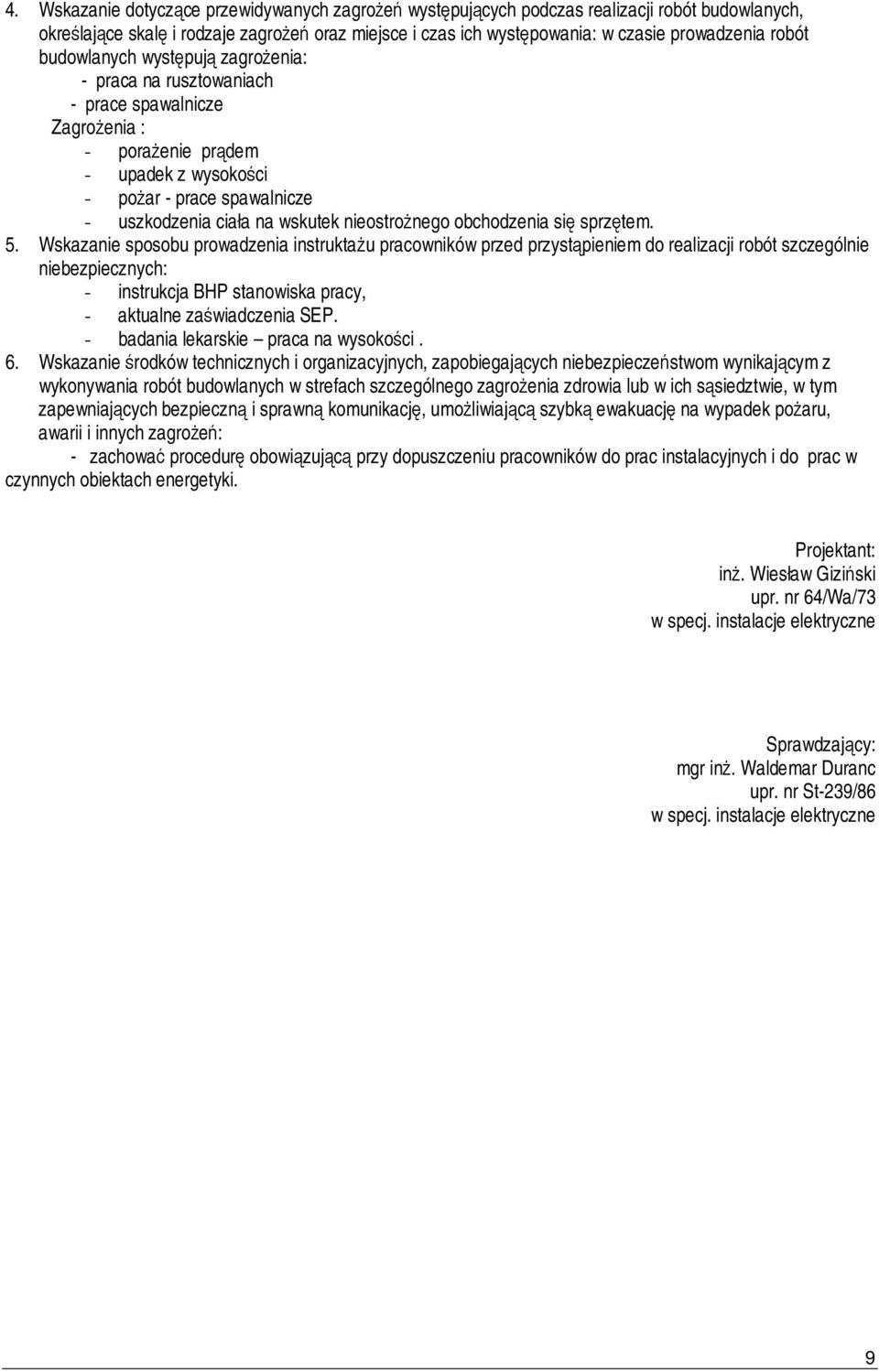

8 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania: w czasie prowadzenia robót budowlanych występują zagrożenia: - praca na rusztowaniach - prace spawalnicze Zagrożenia : - porażenie prądem - upadek z wysokości - pożar - prace spawalnicze - uszkodzenia ciała na wskutek nieostrożnego obchodzenia się sprzętem. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - instrukcja BHP stanowiska pracy, - aktualne zaświadczenia SEP. - badania lekarskie praca na wysokości. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - zachować procedurę obowiązującą przy dopuszczeniu pracowników do prac instalacyjnych i do prac w czynnych obiektach energetyki. Projektant: inż. Wiesław Giziński upr. nr 64/Wa/73 w specj. instalacje elektryczne Sprawdzający: mgr inż. Waldemar Duranc upr. nr St-239/86 w specj. instalacje elektryczne 9
