1 E L K R A S PRACOWNIA PROJEKTOWANIA I REALIZACJI INWESTYCJI ELEKTROENERGETYCZNYCH Warszawa ul. Magiera 28 m 12 tel ; elkras@interia.pl Inwestor : MIASTO STOŁECZNE WARSZAWA DZIELNICA PRAGA PÓŁNOC WARSZAWA, UL. Ks. I. KŁOPOTOWSKIEGO 15 Obiekt : BUDYNEK MIESZKALNY UL.BIAŁOSTOCKA 46 W WARSZAWIE PROJEKT BUDOWLANO-WYKONAWCZY Nazwa opracowania : WYMIANA I MODERNIZACJA NSTALACJI ELEKTRYCZNYCH Branża : Elektryczna PROJEKTANT : mgr inż. Kazimierz Krasuski NR UPRAWNIEŃ : St-323/88 PODPIS : Warszawa. Grudzień 2005r.

BIAŁOSTOCKA 46 W WARSZAWIE PROJEKT BUDOWLANO-WYKONAWCZY Nazwa opracowania : WYMIANA I MODERNIZACJA NSTALACJI ELEKTRYCZNYCH Branża :

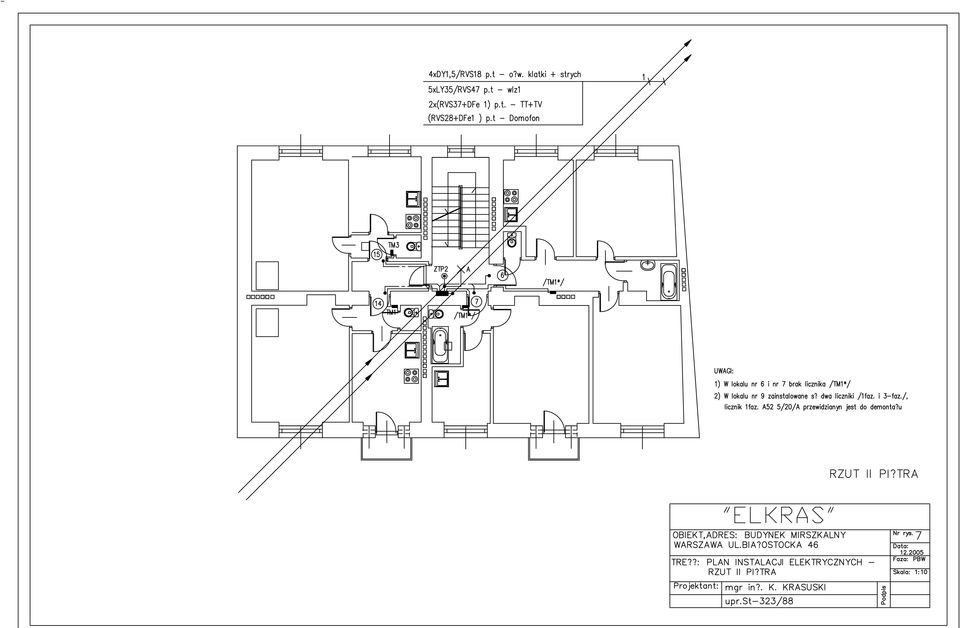

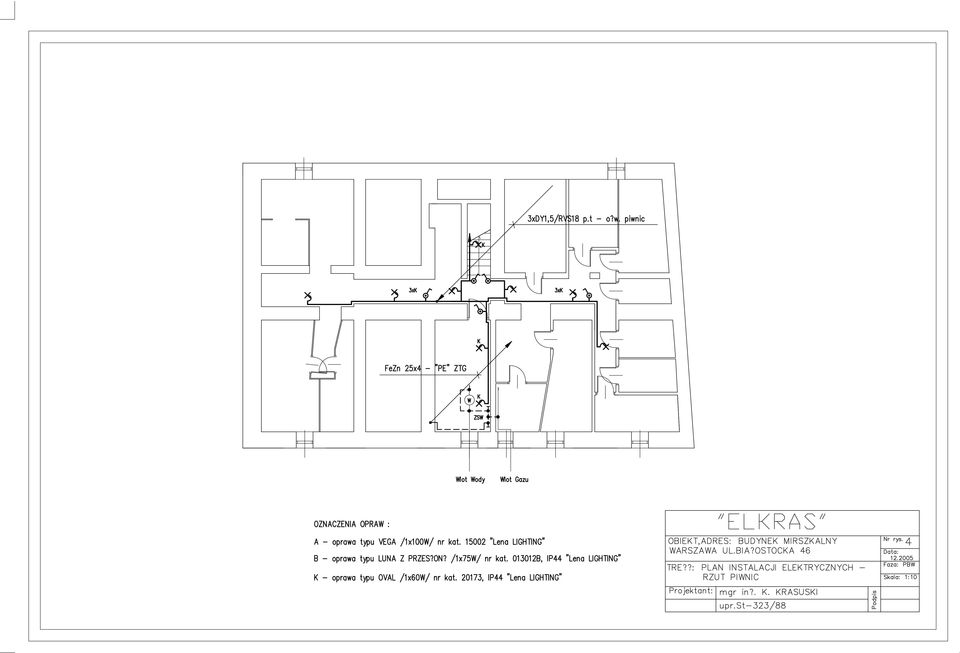

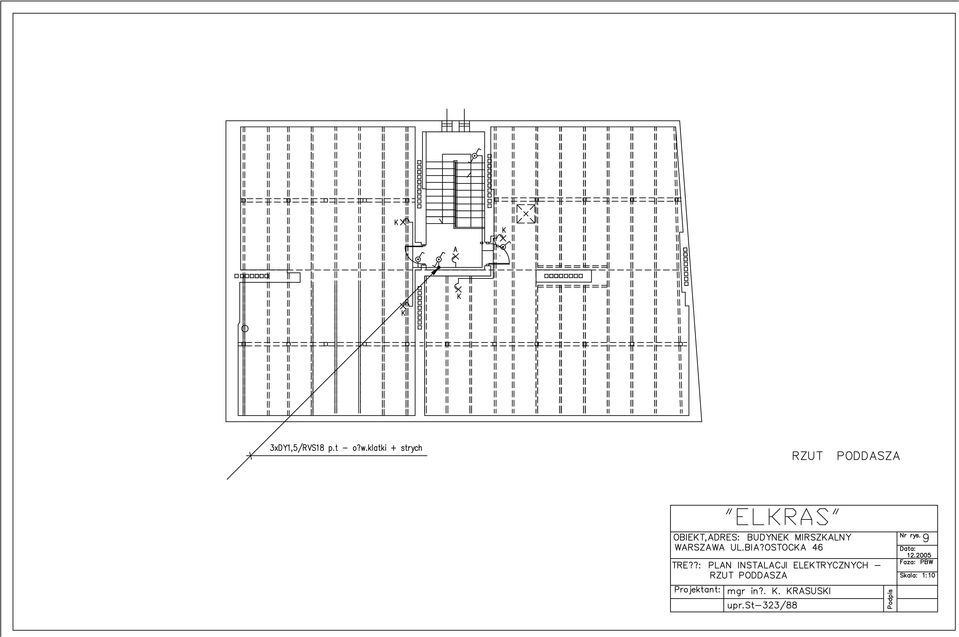

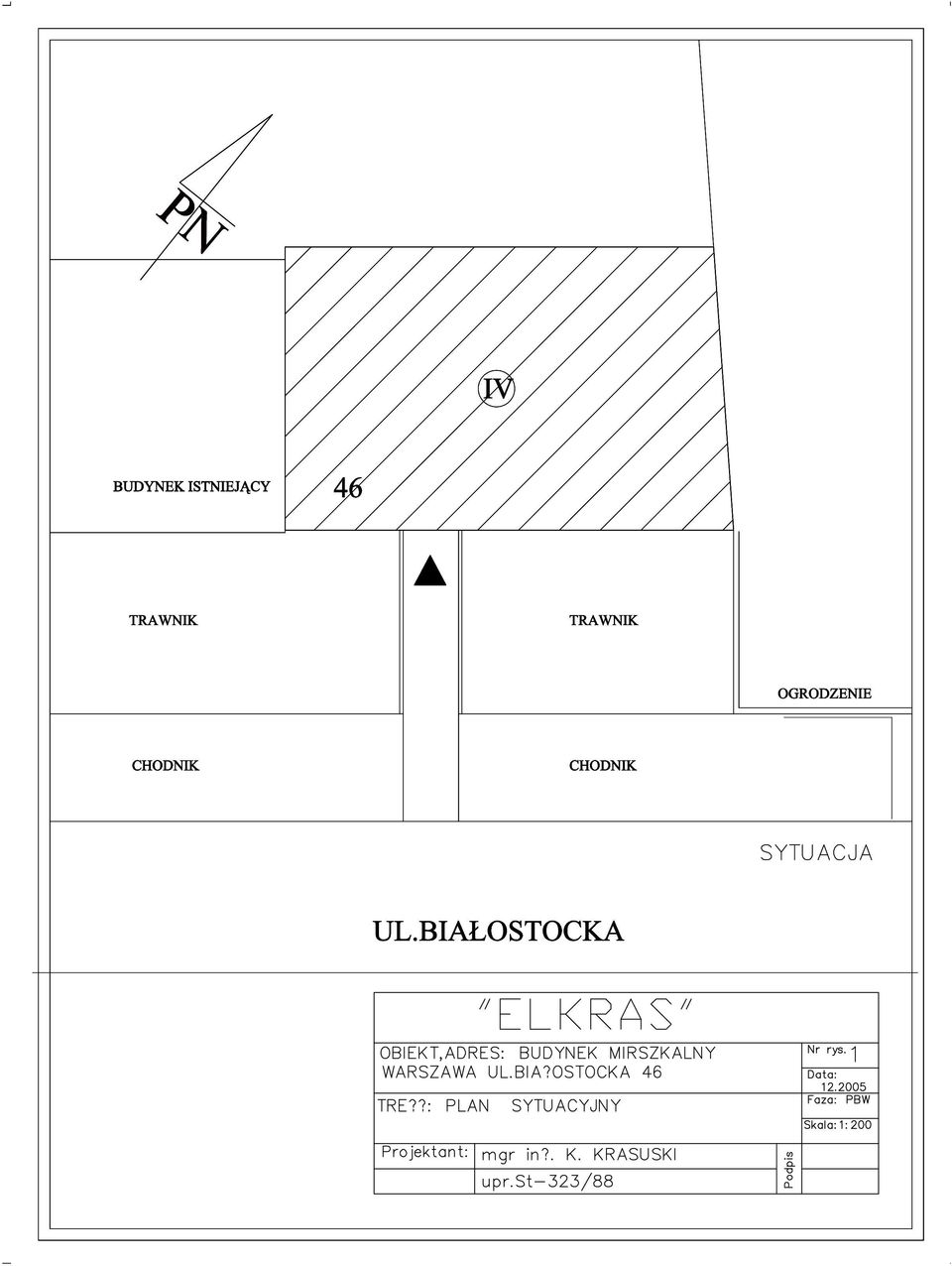

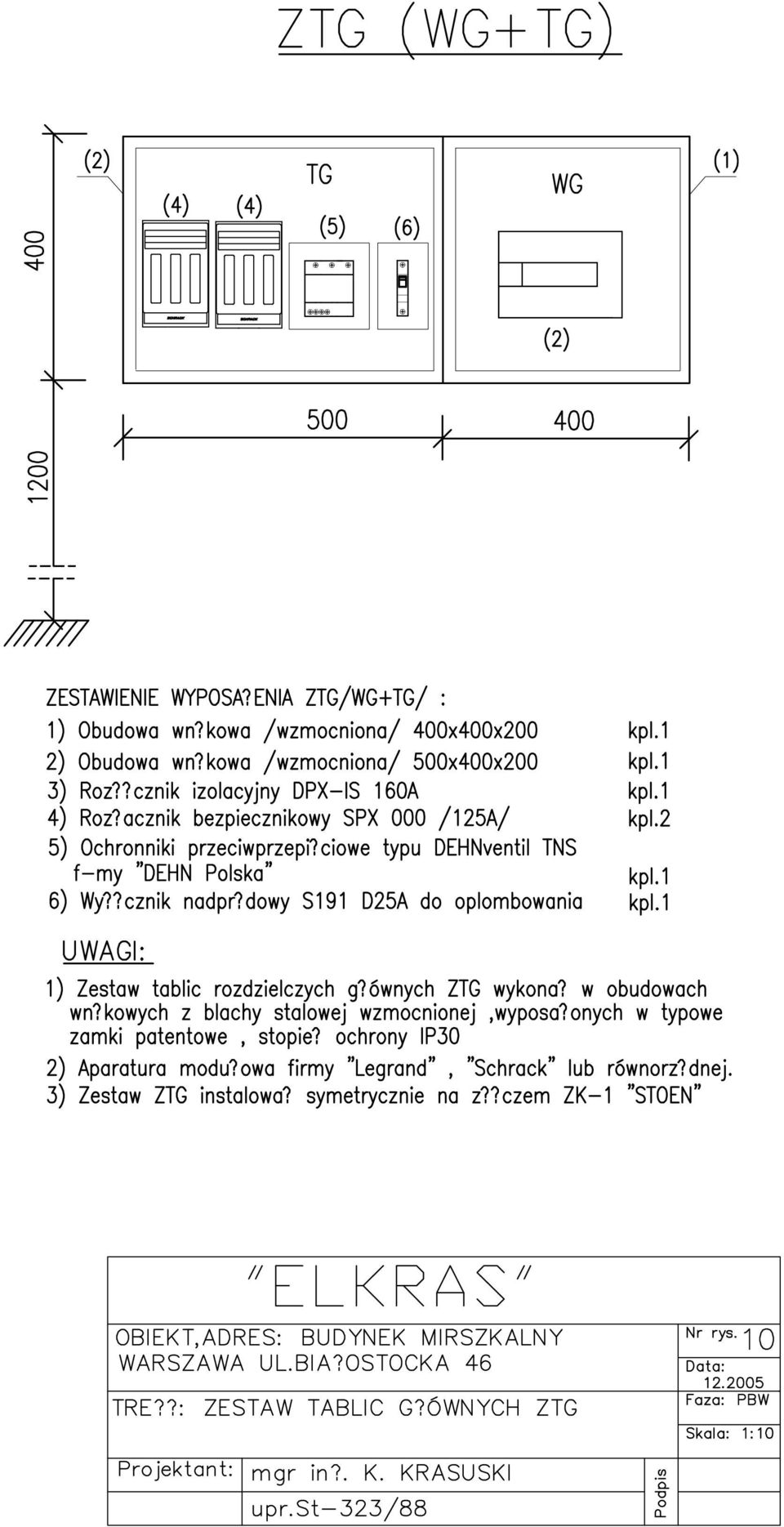

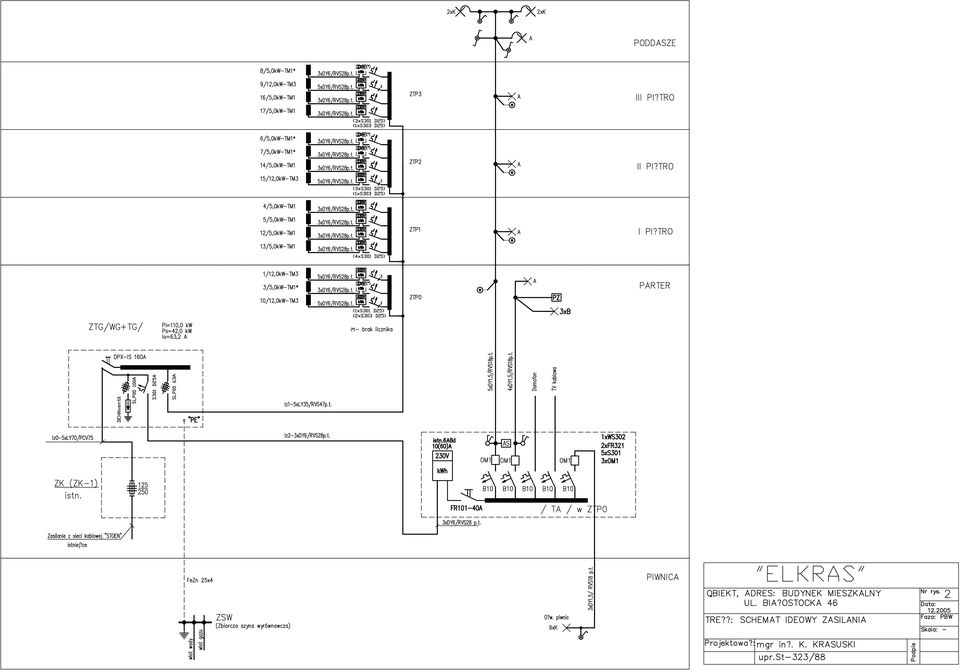

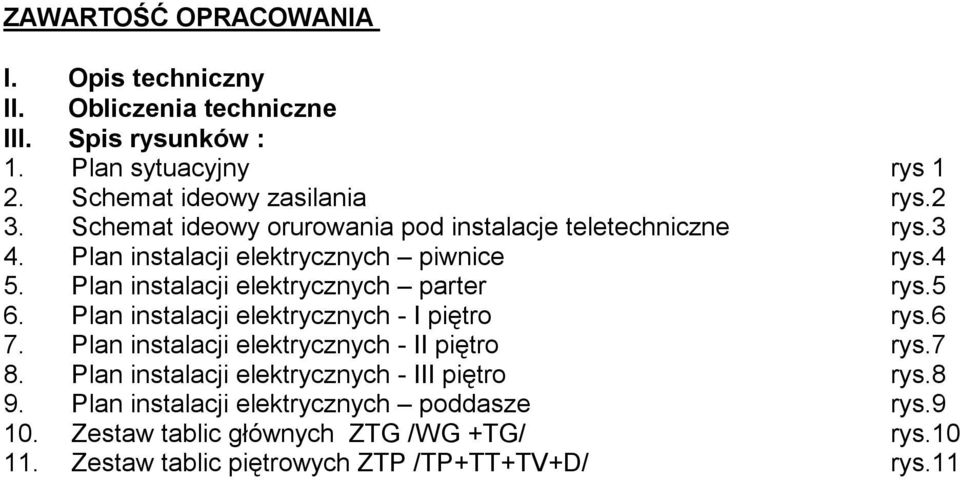

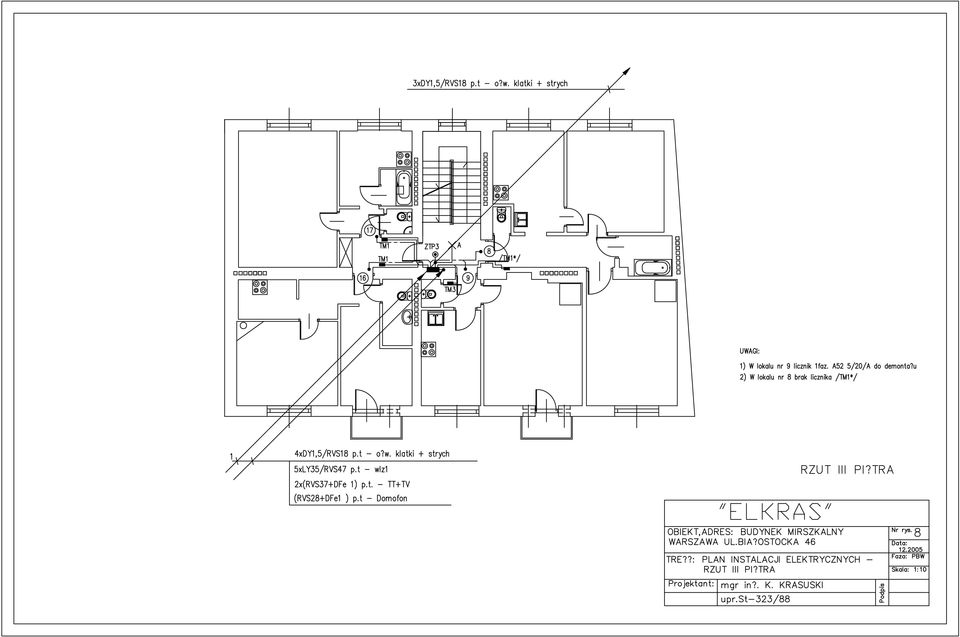

2 ZAWARTOŚĆ OPRACOWANIA I. Opis techniczny II. Obliczenia techniczne III. Spis rysunków : 1. Plan sytuacyjny rys 1 2. Schemat ideowy zasilania rys.2 3. Schemat ideowy orurowania pod instalacje teletechniczne rys.3 4. Plan instalacji elektrycznych piwnice rys.4 5. Plan instalacji elektrycznych parter rys.5 6. Plan instalacji elektrycznych - I piętro rys.6 7. Plan instalacji elektrycznych - II piętro rys.7 8. Plan instalacji elektrycznych - III piętro rys.8 9. Plan instalacji elektrycznych poddasze rys Zestaw tablic głównych ZTG /WG +TG/ rys Zestaw tablic piętrowych ZTP /TP+TT+TV+D/ rys.11

Plan instalacji elektrycznych parter rys.5 6. Plan instalacji elektrycznych - I piętro rys.6 7. Plan instalacji elektrycznych - II piętro rys.7 8.

3 1.Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlano - wykonawczy wymiany i modernizacji instalacji elektrycznych w budynku mieszkalnym przy ul. Białostockiej 46 w Warszawie. Niniejsze opracowanie obejmuje swoim zakresem : URZĄDZENIA - zestaw tablic głównych budynku ZTG/WG+TG/, - zestawy tablic piętrowych ZTP/TP ; TT, TVD /, INSTALACJE ODBIORCZE - w.l.z. mieszkaniowe ; - oświetleniowa administracyjna ; - orurowanie instalacji teletechnicznych ; - dodatkowej ochrony od porażeń ; - połączeń wyrównawczych ; 2.Ogólne dane budowlano-wyposażeniowe budynku Rodzaj budynku - klatkowy Ilość kondygnacji - cztery Ilość klatek schodowych - jedna kubatura m 3 3.Dane elektroenergetyczne Napięcie sieci zasilającej... Un = 3 x 230/400V ; 50 Hz Moc zainstalowana... Pi = 110,0 kw Moc zapotrzebowana... Ps = 42,0 kw Współczynnik zapotrzebowania kz = 0,38 System dodatkowej ochrony od porażeń: Szybkie wyłączenie zasilania w układzie sieciowym TN-S wewnątrz budynku. 4.Zasilanie - stan istniejący Budynek jest zasilany ze złącza kablowego typu ZK-1 STOEN. Złącze zlokalizowane jest na poziomie parteru. Sieć kablowa nie wchodzi w zakres opracowania i nie ulega zmianie. Schemat ideowy zasilania przedstawiono na rys.2. 5.Urządzenia rozdzielcze Zestaw tablic głównych : ZTG/WG +TG/ - rys.10 i rys.2 Lokalizacja : Parter symetrycznie nad złączem kablowym w miejscu istniejących tablic elektrycznych przewidzianych do demontażu. Wykonanie : Obudowy wnękowe wyposażone w aparaturę modułową Wyłącznik główny budynku /p. poż/ : WG Lokalizacja : Parter symetrycznie nad złączem kablowym w miejscu istniejących tablic elektrycznych przewidzianych do demontażu. Tablica administracyjna : TA - rys.11 i rys.2 Lokalizacja : Parter w zestawie ZTP0 Zestaw tablic piętrowych : ZTP /TP+TT+TV+D/ - rys.11 Lokalizacja : Podesty na każdej kondygnacji. Tablice piętrowe : TP w zestawach ZTP Wykonanie : Obudowa wnękowa wyposażona w odgałęźnik 5x35 mm 2 oraz wyłączniki nadprądowe w obudowach przystosowanych do plombowania - wg. schematu ideowego zasilania - rys.2 Lokalizacja : podesty na każdej kondygnacji w zestawach ZTP

Niniejsze opracowanie obejmuje swoim zakresem : URZĄDZENIA - zestaw tablic głównych budynku ZTG/WG+TG/, - zestawy tablic piętrowych ZTP/TP ; TT, TVD /, INSTALACJE ODBIORCZE - w.l.z. mieszkaniowe ; - oświetleniowa administracyjna ; - orurowanie instalacji teletechnicznych ; - dodatkowej ochrony od porażeń ; - połączeń wyrównawczych ; 2.

4 Tablice teletechniczne : TV +TV + D - rys.11 w zestawach ZTP Wykonanie : Obudowy wnękowa oddzielne dla każdej z instalacji tj. telefonicznej TT, TV kablowej TV i domofonu D Lokalizacja : Podesty na każdej kondygnacji w zestawach ZTP. Tablice licznikowe : TL - rys.11 w zestawach ZTP Wykonanie : Obudowy wnękowa z typowymi deskami licznikowymi 1-faz. i 3-faz. Uwaga : Wszystkie obudowy tablic licznikowych wymiarami dostosowane do liczników 3-faz. Lokalizacja : Podesty na każdej kondygnacji w zestawach ZTP. Tablice mieszkaniowe : TM /istniejące / Lokalizacja : Wewnątrz lokali mieszkalnych 6. Wewnętrzne linie zasilające Rodzaj i wielkość przewodów oraz ich zabezpieczenie wg. rys.2 oraz tablicy nr 1 Linia zasilająca WG ze złącz ZK-1 : Rodzaj : 5xLY70 mm 2 w PCV 75 p.t. Linia zasilająca tablicę TA z TG : Rodzaj : 3 x DY6,0 mm 2 w RVS28 p.t. Linie zasilające tablice piętrowe TP z TG : Rodzaj : 5 x LY35 mm 2 w RVS47 p.t. 8. Pomiar energii elektrycznej Odbiory administracyjne: Rodzaj: bezpośredni - istniejącym licznikiem 1-fazowymi typu 6A8d 10(60)A. Lokalizacja : Parter - w zestawie tablic piętrowych /ZTP0/ - rys.11 Odbiory mieszkaniowe: Rodzaj : bezpośredni - istniejącymi licznikami 1-fazowymi i 3-fazowymi Lokalizacja : w zestawach ZTP na klatce schodowej 9. Zasilanie mieszkań Rodzaj zasilania : 1-fazowe /3-fazowe Rodzaj przewodów : 3/5 x DY 6 mm 2 / RVS 28 p.t. Miejsce prowadzenia : wg. rys. instalacji elektrycznych 10. Instalacje odbiorcze mieszkaniowe Nie wchodzą w zakres opracowania. 11. Instalacje odbiorcze administracyjne OŚWIETLENIOWE Zasilanie z tablicy - TA Sposób prowadzenia : wg. rys. instalacji elektrycznych Podział na obwody ( dotyczy całego budynku ) a) 1obwód oświetlenia piwnic wykonany przewodem 3xDY1,5mm 2 w RVS 18 p/t b) 1 obwód oświetlenia klatki schodowej i strychu wykonany przewodem 5/3/xDY1,5 mm 2 w RVS 18 p.t.obwód oświetlenia klatki załączany poprzez automaty schodowe. c)1 obwód oświetlenia zewnętrznego wykonany przewodem 4xDY 1,5 mm 2 w RVS 18 p.t. Obwód sterowany przekaźnikiem zmierzchowym. d) 2 obwody dla potrzeb instalacji teletechnicznych ( domofon, TV kablowa ) W obwodach oświetlenia administracyjnego zastosowano ograniczniki mocy typu OM-1 umożliwiające ograniczenie mocy w zakresie ( )W firmy F&F. Rozwiązanie to uniemożliwi kradzież energii elektrycznej z obwodów administracyjnych. Uwaga : Instalacje odbiorcze administracyjne zasilane są sprzed wyłącznika głównego budynku.

11 w zestawach ZTP Wykonanie : Obudowy wnękowa z typowymi deskami licznikowymi 1-faz. i 3-faz. Uwaga : Wszystkie obudowy tablic licznikowych wymiarami dostosowane do liczników 3-faz.

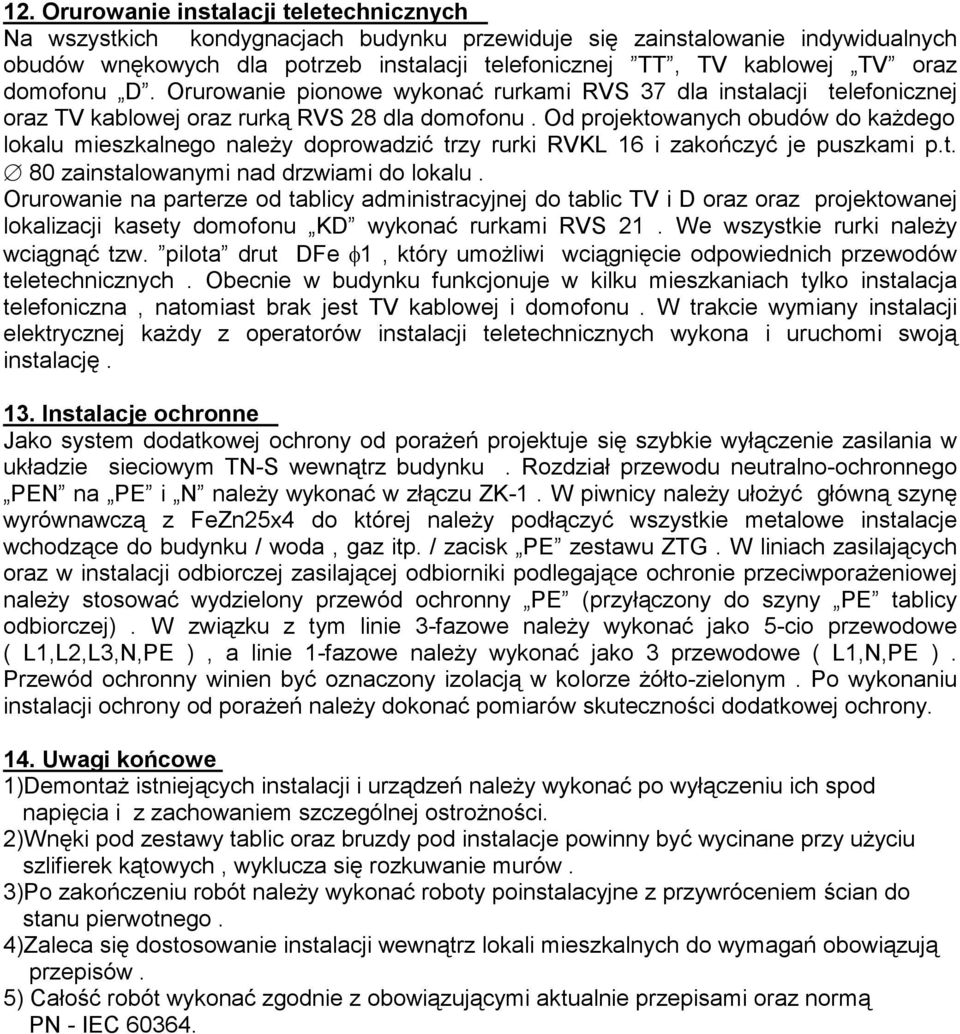

5 12. Orurowanie instalacji teletechnicznych Na wszystkich kondygnacjach budynku przewiduje się zainstalowanie indywidualnych obudów wnękowych dla potrzeb instalacji telefonicznej TT, TV kablowej TV oraz domofonu D. Orurowanie pionowe wykonać rurkami RVS 37 dla instalacji telefonicznej oraz TV kablowej oraz rurką RVS 28 dla domofonu. Od projektowanych obudów do każdego lokalu mieszkalnego należy doprowadzić trzy rurki RVKL 16 i zakończyć je puszkami p.t. 80 zainstalowanymi nad drzwiami do lokalu. Orurowanie na parterze od tablicy administracyjnej do tablic TV i D oraz oraz projektowanej lokalizacji kasety domofonu KD wykonać rurkami RVS 21. We wszystkie rurki należy wciągnąć tzw. pilota drut DFe φ1, który umożliwi wciągnięcie odpowiednich przewodów teletechnicznych. Obecnie w budynku funkcjonuje w kilku mieszkaniach tylko instalacja telefoniczna, natomiast brak jest TV kablowej i domofonu. W trakcie wymiany instalacji elektrycznej każdy z operatorów instalacji teletechnicznych wykona i uruchomi swoją instalację. 13. Instalacje ochronne Jako system dodatkowej ochrony od porażeń projektuje się szybkie wyłączenie zasilania w układzie sieciowym TN-S wewnątrz budynku. Rozdział przewodu neutralno-ochronnego PEN na PE i N należy wykonać w złączu ZK-1. W piwnicy należy ułożyć główną szynę wyrównawczą z FeZn25x4 do której należy podłączyć wszystkie metalowe instalacje wchodzące do budynku / woda, gaz itp. / zacisk PE zestawu ZTG. W liniach zasilających oraz w instalacji odbiorczej zasilającej odbiorniki podlegające ochronie przeciwporażeniowej należy stosować wydzielony przewód ochronny PE (przyłączony do szyny PE tablicy odbiorczej). W związku z tym linie 3-fazowe należy wykonać jako 5-cio przewodowe ( L1,L2,L3,N,PE ), a linie 1-fazowe należy wykonać jako 3 przewodowe ( L1,N,PE ). Przewód ochronny winien być oznaczony izolacją w kolorze żółto-zielonym. Po wykonaniu instalacji ochrony od porażeń należy dokonać pomiarów skuteczności dodatkowej ochrony. 14. Uwagi końcowe 1)Demontaż istniejących instalacji i urządzeń należy wykonać po wyłączeniu ich spod napięcia i z zachowaniem szczególnej ostrożności. 2)Wnęki pod zestawy tablic oraz bruzdy pod instalacje powinny być wycinane przy użyciu szlifierek kątowych, wyklucza się rozkuwanie murów. 3)Po zakończeniu robót należy wykonać roboty poinstalacyjne z przywróceniem ścian do stanu pierwotnego. 4)Zaleca się dostosowanie instalacji wewnątrz lokali mieszkalnych do wymagań obowiązują przepisów. 5) Całość robót wykonać zgodnie z obowiązującymi aktualnie przepisami oraz normą PN - IEC

Od projektowanych obudów do każdego lokalu mieszkalnego należy doprowadzić trzy rurki RVKL 16 i zakończyć je puszkami p.t. 80 zainstalowanymi nad drzwiami do lokalu.

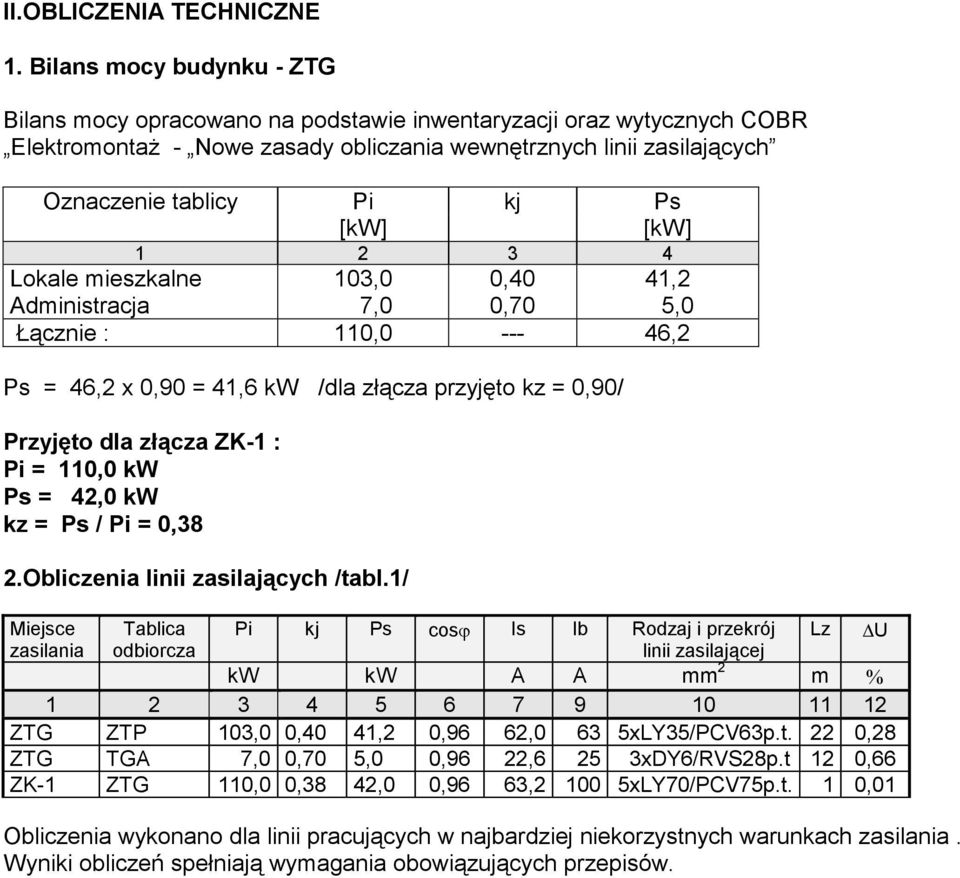

6 II.OBLICZENIA TECHNICZNE 1. Bilans mocy budynku - ZTG Bilans mocy opracowano na podstawie inwentaryzacji oraz wytycznych COBR Elektromontaż - Nowe zasady obliczania wewnętrznych linii zasilających Oznaczenie tablicy Pi kj Ps [kw] [kw] Lokale mieszkalne 103,0 0,40 41,2 Administracja 7,0 0,70 5,0 Łącznie : 110, ,2 Ps = 46,2 x 0,90 = 41,6 kw /dla złącza przyjęto kz = 0,90/ Przyjęto dla złącza ZK-1 : Pi = 110,0 kw Ps = 42,0 kw kz = Ps / Pi = 0,38 2.Obliczenia linii zasilających /tabl.1/ Miejsce Tablica Pi kj Ps cosϕ Is Ib Rodzaj i przekrój Lz U zasilania odbiorcza linii zasilającej kw kw A A mm 2 m % ZTG ZTP 103,0 0,40 41,2 0,96 62,0 63 5xLY35/PCV63p.t. 22 0,28 ZTG TGA 7,0 0,70 5,0 0,96 22,6 25 3xDY6/RVS28p.t 12 0,66 ZK-1 ZTG 110,0 0,38 42,0 0,96 63, xLY70/PCV75p.t. 1 0,01 Obliczenia wykonano dla linii pracujących w najbardziej niekorzystnych warunkach zasilania. Wyniki obliczeń spełniają wymagania obowiązujących przepisów.

[kw] [kw] 1 2 3 4 Lokale mieszkalne 103,0 0,40 41,2 Administracja 7,0 0,70 5,0 Łącznie : 110,0 --- 46,2 Ps = 46,2 x 0,90 = 41,6 kw /dla złącza przyjęto kz = 0,90/ Przyjęto dla złącza ZK-1 : Pi =
