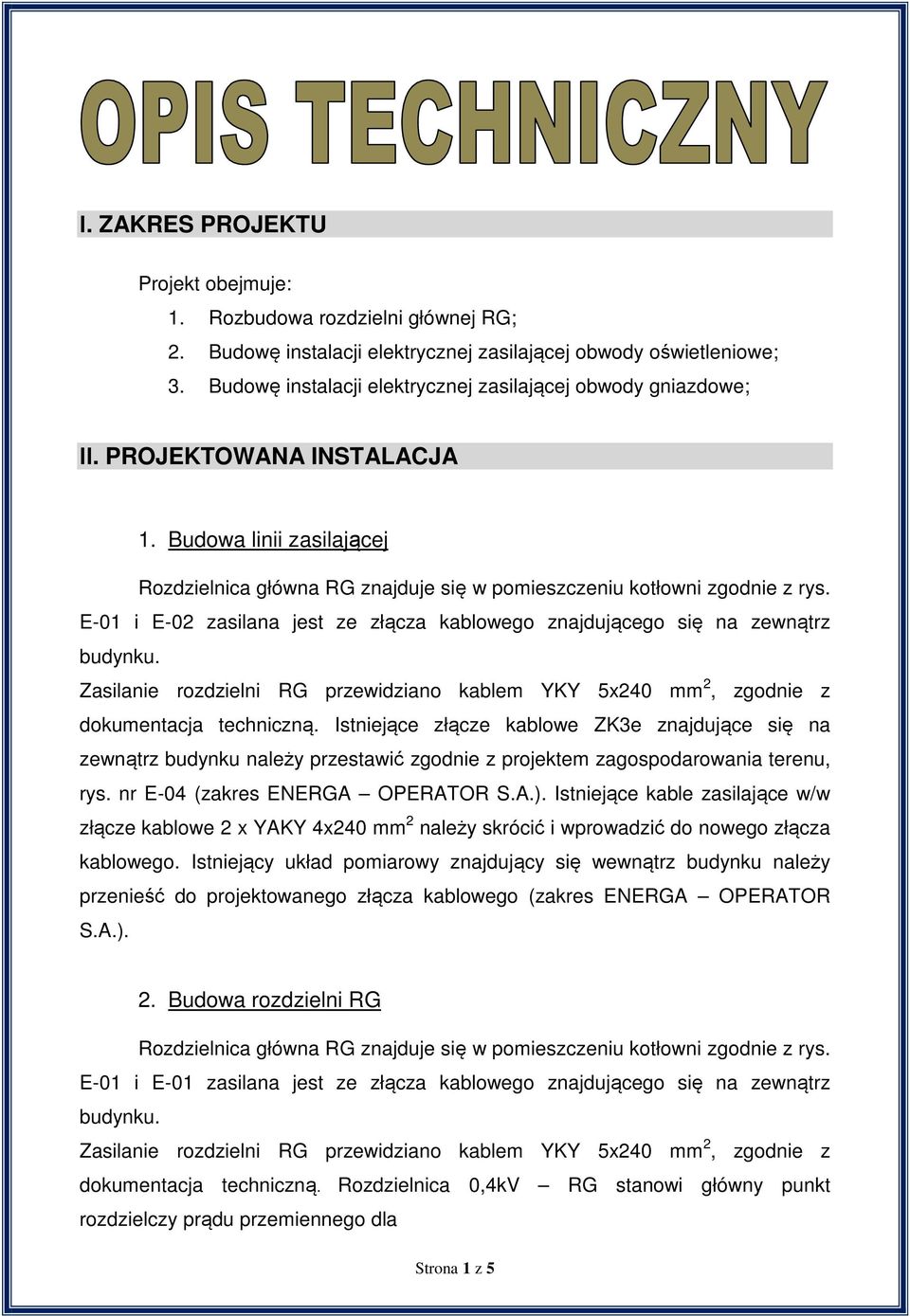

1 Ι. ZAKRES PROJEKTU Projekt obejmuje: 1. Rozbudowa rozdzielni głównej RG; 2. Budowę instalacji elektrycznej zasilającej obwody oświetleniowe; 3. Budowę instalacji elektrycznej zasilającej obwody gniazdowe; ΙΙ. PROJEKTOWANA INSTALACJA 1. Budowa linii zasilającej Rozdzielnica główna RG znajduje się w pomieszczeniu kotłowni zgodnie z rys. E-01 i E-02 zasilana jest ze złącza kablowego znajdującego się na zewnątrz budynku. Zasilanie rozdzielni RG przewidziano kablem YKY 5x240 mm 2, zgodnie z dokumentacja techniczną. Istniejące złącze kablowe ZK3e znajdujące się na zewnątrz budynku należy przestawić zgodnie z projektem zagospodarowania terenu, rys. nr E-04 (zakres ENERGA OPERATOR S.A.). Istniejące kable zasilające w/w złącze kablowe 2 x YAKY 4x240 mm 2 należy skrócić i wprowadzić do nowego złącza kablowego. Istniejący układ pomiarowy znajdujący się wewnątrz budynku należy przenieść do projektowanego złącza kablowego (zakres ENERGA OPERATOR S.A.). 2. Budowa rozdzielni RG Rozdzielnica główna RG znajduje się w pomieszczeniu kotłowni zgodnie z rys. E-01 i E-01 zasilana jest ze złącza kablowego znajdującego się na zewnątrz budynku. Zasilanie rozdzielni RG przewidziano kablem YKY 5x240 mm 2, zgodnie z dokumentacja techniczną. Rozdzielnica 0,4kV RG stanowi główny punkt rozdzielczy prądu przemiennego dla Strona 1 z 5

E-01 i E-02 zasilana jest ze złącza kablowego znajdującego się na zewnątrz budynku. Zasilanie rozdzielni RG przewidziano kablem YKY 5x240 mm 2, zgodnie z dokumentacja techniczną.

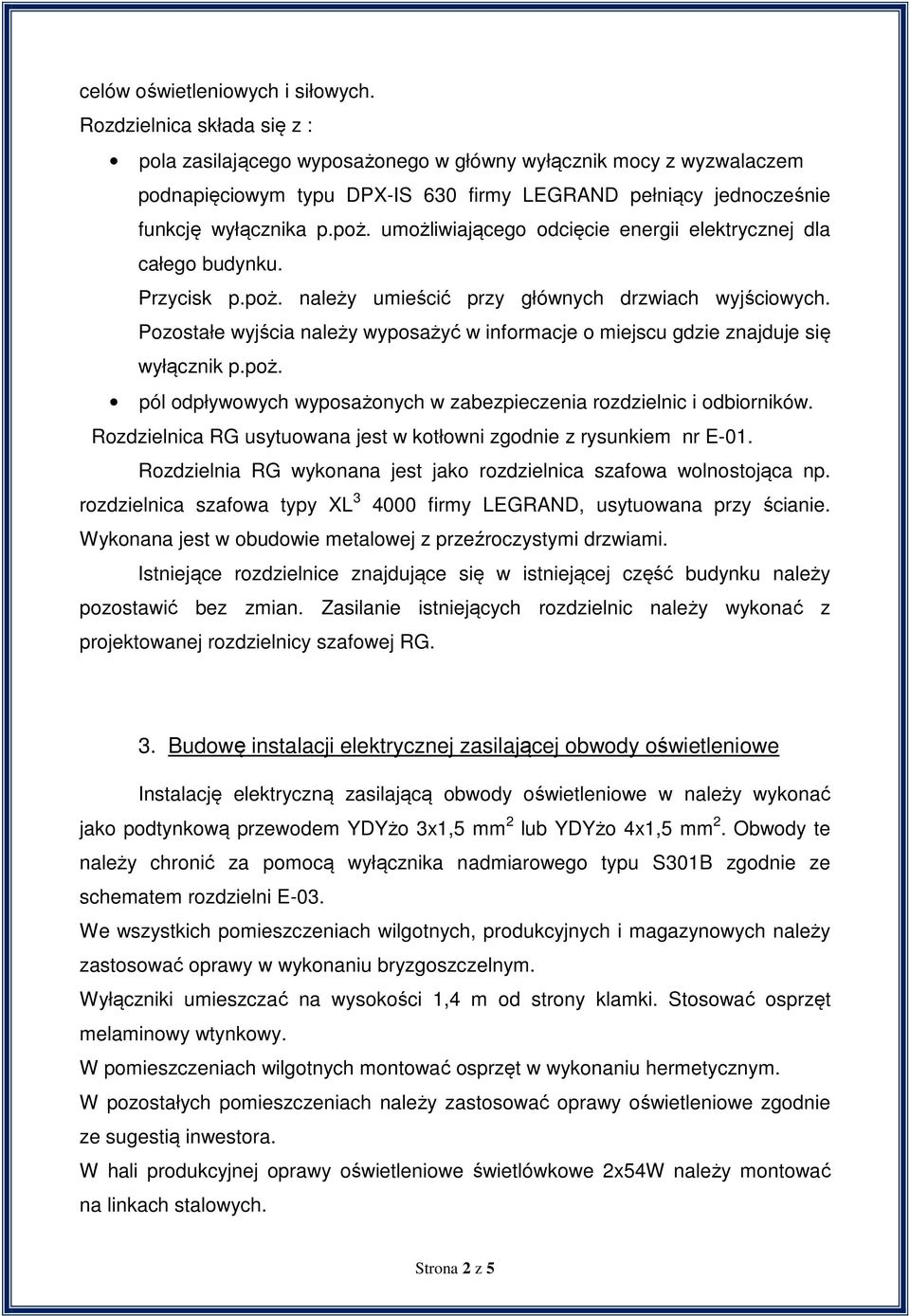

2 celów oświetleniowych i siłowych. Rozdzielnica składa się z : pola zasilającego wyposażonego w główny wyłącznik mocy z wyzwalaczem podnapięciowym typu DPX-IS 630 firmy LEGRAND pełniący jednocześnie funkcję wyłącznika p.poż. umożliwiającego odcięcie energii elektrycznej dla całego budynku. Przycisk p.poż. należy umieścić przy głównych drzwiach wyjściowych. Pozostałe wyjścia należy wyposażyć w informacje o miejscu gdzie znajduje się wyłącznik p.poż. pól odpływowych wyposażonych w zabezpieczenia rozdzielnic i odbiorników. Rozdzielnica RG usytuowana jest w kotłowni zgodnie z rysunkiem nr E-01. Rozdzielnia RG wykonana jest jako rozdzielnica szafowa wolnostojąca np. rozdzielnica szafowa typy XL firmy LEGRAND, usytuowana przy ścianie. Wykonana jest w obudowie metalowej z przeźroczystymi drzwiami. Istniejące rozdzielnice znajdujące się w istniejącej część budynku należy pozostawić bez zmian. Zasilanie istniejących rozdzielnic należy wykonać z projektowanej rozdzielnicy szafowej RG. 3. Budowę instalacji elektrycznej zasilającej obwody oświetleniowe Instalację elektryczną zasilającą obwody oświetleniowe w należy wykonać jako podtynkową przewodem YDYżo 3x1,5 mm 2 lub YDYżo 4x1,5 mm 2. Obwody te należy chronić za pomocą wyłącznika nadmiarowego typu S301B zgodnie ze schematem rozdzielni E-03. We wszystkich pomieszczeniach wilgotnych, produkcyjnych i magazynowych należy zastosować oprawy w wykonaniu bryzgoszczelnym. Wyłączniki umieszczać na wysokości 1,4 m od strony klamki. Stosować osprzęt melaminowy wtynkowy. W pomieszczeniach wilgotnych montować osprzęt w wykonaniu hermetycznym. W pozostałych pomieszczeniach należy zastosować oprawy oświetleniowe zgodnie ze sugestią inwestora. W hali produkcyjnej oprawy oświetleniowe świetlówkowe 2x54W należy montować na linkach stalowych. Strona 2 z 5

umożliwiającego odcięcie energii elektrycznej dla całego budynku. Przycisk p.poż. należy umieścić przy głównych drzwiach wyjściowych.

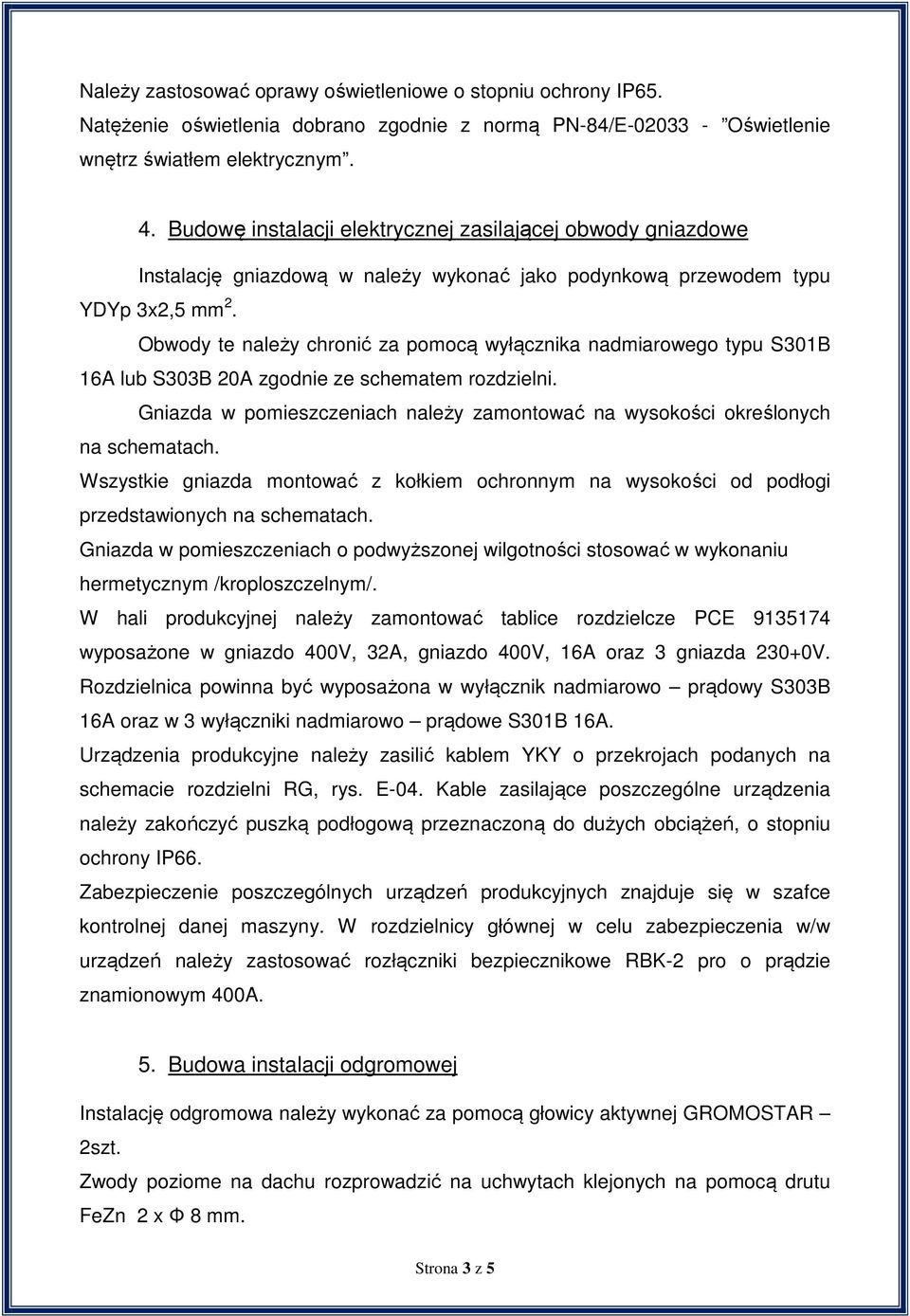

3 Należy zastosować oprawy oświetleniowe o stopniu ochrony IP65. Natężenie oświetlenia dobrano zgodnie z normą PN-84/E Oświetlenie wnętrz światłem elektrycznym. 4. Budowę instalacji elektrycznej zasilającej obwody gniazdowe Instalację gniazdową w należy wykonać jako podynkową przewodem typu YDYp 3x2,5 mm 2. Obwody te należy chronić za pomocą wyłącznika nadmiarowego typu S301B 16A lub S303B 20A zgodnie ze schematem rozdzielni. Gniazda w pomieszczeniach należy zamontować na wysokości określonych na schematach. Wszystkie gniazda montować z kołkiem ochronnym na wysokości od podłogi przedstawionych na schematach. Gniazda w pomieszczeniach o podwyższonej wilgotności stosować w wykonaniu hermetycznym /kroploszczelnym/. W hali produkcyjnej należy zamontować tablice rozdzielcze PCE wyposażone w gniazdo 400V, 32A, gniazdo 400V, 16A oraz 3 gniazda 230+0V. Rozdzielnica powinna być wyposażona w wyłącznik nadmiarowo prądowy S303B 16A oraz w 3 wyłączniki nadmiarowo prądowe S301B 16A. Urządzenia produkcyjne należy zasilić kablem YKY o przekrojach podanych na schemacie rozdzielni RG, rys. E-04. Kable zasilające poszczególne urządzenia należy zakończyć puszką podłogową przeznaczoną do dużych obciążeń, o stopniu ochrony IP66. Zabezpieczenie poszczególnych urządzeń produkcyjnych znajduje się w szafce kontrolnej danej maszyny. W rozdzielnicy głównej w celu zabezpieczenia w/w urządzeń należy zastosować rozłączniki bezpiecznikowe RBK-2 pro o prądzie znamionowym 400A. 5. Budowa instalacji odgromowej Instalację odgromowa należy wykonać za pomocą głowicy aktywnej GROMOSTAR 2szt. Zwody poziome na dachu rozprowadzić na uchwytach klejonych na pomocą drutu FeZn 2 x Φ 8 mm. Strona 3 z 5

Obwody te należy chronić za pomocą wyłącznika nadmiarowego typu S301B 16A lub S303B 20A zgodnie ze schematem rozdzielni.

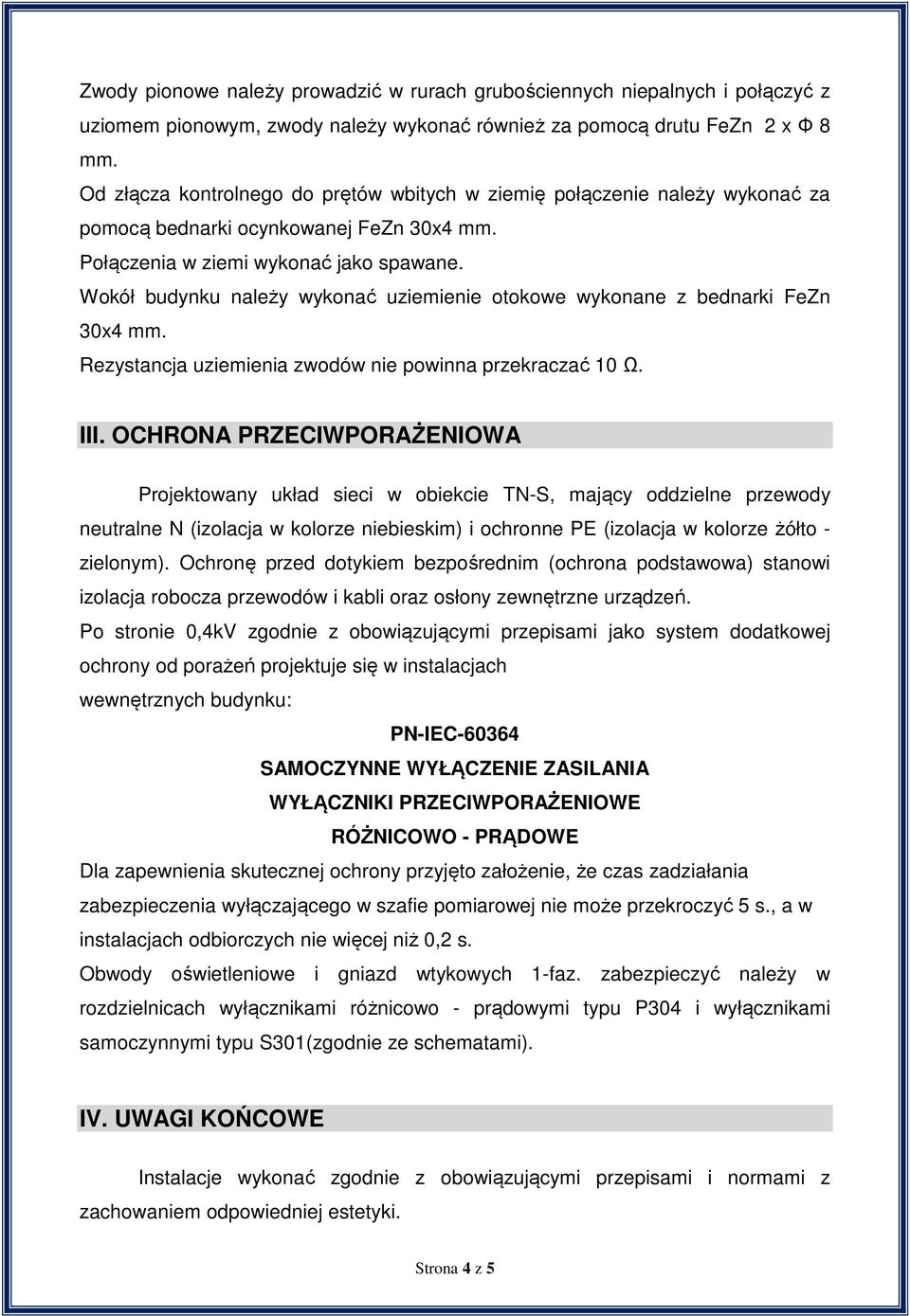

4 Zwody pionowe należy prowadzić w rurach grubościennych niepalnych i połączyć z uziomem pionowym, zwody należy wykonać również za pomocą drutu FeZn 2 x Φ 8 mm. Od złącza kontrolnego do prętów wbitych w ziemię połączenie należy wykonać za pomocą bednarki ocynkowanej FeZn 30x4 mm. Połączenia w ziemi wykonać jako spawane. Wokół budynku należy wykonać uziemienie otokowe wykonane z bednarki FeZn 30x4 mm. Rezystancja uziemienia zwodów nie powinna przekraczać 10 Ω. III. OCHRONA PRZECIWPORAŻENIOWA Projektowany układ sieci w obiekcie TN-S, mający oddzielne przewody neutralne N (izolacja w kolorze niebieskim) i ochronne PE (izolacja w kolorze żółto - zielonym). Ochronę przed dotykiem bezpośrednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli oraz osłony zewnętrzne urządzeń. Po stronie 0,4kV zgodnie z obowiązującymi przepisami jako system dodatkowej ochrony od porażeń projektuje się w instalacjach wewnętrznych budynku: PN-IEC SAMOCZYNNE WYŁĄCZENIE ZASILANIA WYŁĄCZNIKI PRZECIWPORAŻENIOWE RÓŻNICOWO - PRĄDOWE Dla zapewnienia skutecznej ochrony przyjęto założenie, że czas zadziałania zabezpieczenia wyłączającego w szafie pomiarowej nie może przekroczyć 5 s., a w instalacjach odbiorczych nie więcej niż 0,2 s. Obwody oświetleniowe i gniazd wtykowych 1-faz. zabezpieczyć należy w rozdzielnicach wyłącznikami różnicowo - prądowymi typu P304 i wyłącznikami samoczynnymi typu S301(zgodnie ze schematami). IV. UWAGI KOŃCOWE Instalacje wykonać zgodnie z obowiązującymi przepisami i normami z zachowaniem odpowiedniej estetyki. Strona 4 z 5

Wokół budynku należy wykonać uziemienie otokowe wykonane z bednarki FeZn 30x4 mm. Rezystancja uziemienia zwodów nie powinna przekraczać 10 Ω. III.

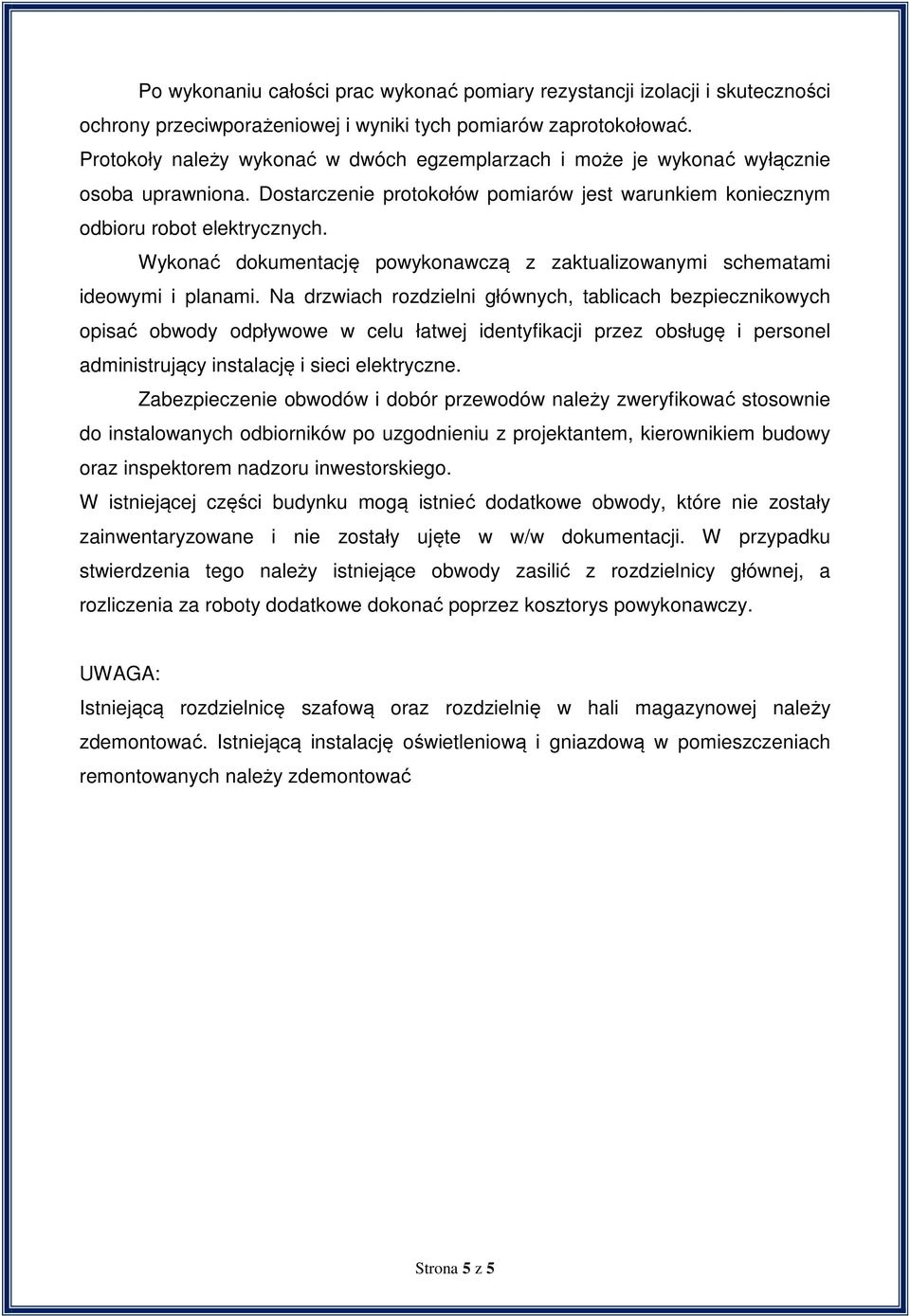

5 Po wykonaniu całości prac wykonać pomiary rezystancji izolacji i skuteczności ochrony przeciwporażeniowej i wyniki tych pomiarów zaprotokołować. Protokoły należy wykonać w dwóch egzemplarzach i może je wykonać wyłącznie osoba uprawniona. Dostarczenie protokołów pomiarów jest warunkiem koniecznym odbioru robot elektrycznych. Wykonać dokumentację powykonawczą z zaktualizowanymi schematami ideowymi i planami. Na drzwiach rozdzielni głównych, tablicach bezpiecznikowych opisać obwody odpływowe w celu łatwej identyfikacji przez obsługę i personel administrujący instalację i sieci elektryczne. Zabezpieczenie obwodów i dobór przewodów należy zweryfikować stosownie do instalowanych odbiorników po uzgodnieniu z projektantem, kierownikiem budowy oraz inspektorem nadzoru inwestorskiego. W istniejącej części budynku mogą istnieć dodatkowe obwody, które nie zostały zainwentaryzowane i nie zostały ujęte w w/w dokumentacji. W przypadku stwierdzenia tego należy istniejące obwody zasilić z rozdzielnicy głównej, a rozliczenia za roboty dodatkowe dokonać poprzez kosztorys powykonawczy. UWAGA: Istniejącą rozdzielnicę szafową oraz rozdzielnię w hali magazynowej należy zdemontować. Istniejącą instalację oświetleniową i gniazdową w pomieszczeniach remontowanych należy zdemontować Strona 5 z 5

Wykonać dokumentację powykonawczą z zaktualizowanymi schematami ideowymi i planami.
