ul. Bażyńskiego 1a Gdańsk elektryczna mgr inż. Tomasz Kiedrowski nr upr. 5753/Gd/94 mgr inż. Antoni Poniecki nr upr. 954/GD/82 Gdańsk, maj 2011

Transkrypt

1 Nazwa opracowania: Projekt Budowlano-Wykonawczy dostosowania budynku do obowiązujących przepisów przeciwpożarowych. Hotel Asystencki nr 2, Gdańsk Część elektryczna Inwestor: Uniwersytet Gdański ul. Bażyńskiego 1a Gdańsk Branża: elektryczna Opracował: mgr inż. Tomasz Kiedrowski Projektował: techn. Jerzy Jurewicz nr upr. 5753/Gd/94 Projektował: mgr inż. Antoni Poniecki nr upr. 954/GD/82 Gdańsk, maj

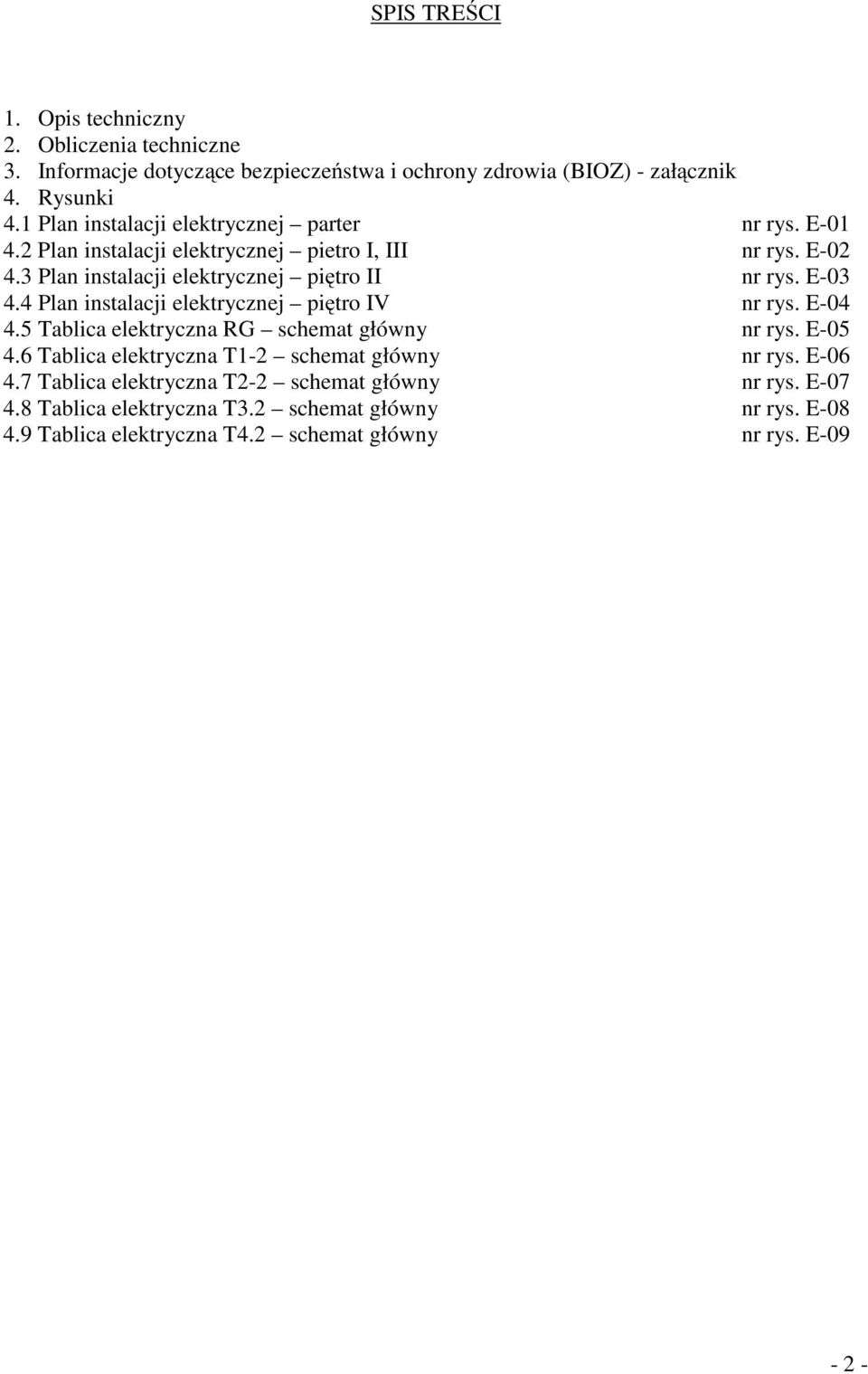

2 SPIS TREŚCI 1. Opis techniczny 2. Obliczenia techniczne 3. Informacje dotyczące bezpieczeństwa i ochrony zdrowia (BIOZ) - załącznik 4. Rysunki 4.1 Plan instalacji elektrycznej parter nr rys. E Plan instalacji elektrycznej pietro I, III nr rys. E Plan instalacji elektrycznej piętro II nr rys. E Plan instalacji elektrycznej piętro IV nr rys. E Tablica elektryczna RG schemat główny nr rys. E Tablica elektryczna T1-2 schemat główny nr rys. E Tablica elektryczna T2-2 schemat główny nr rys. E Tablica elektryczna T3.2 schemat główny nr rys. E Tablica elektryczna T4.2 schemat główny nr rys. E

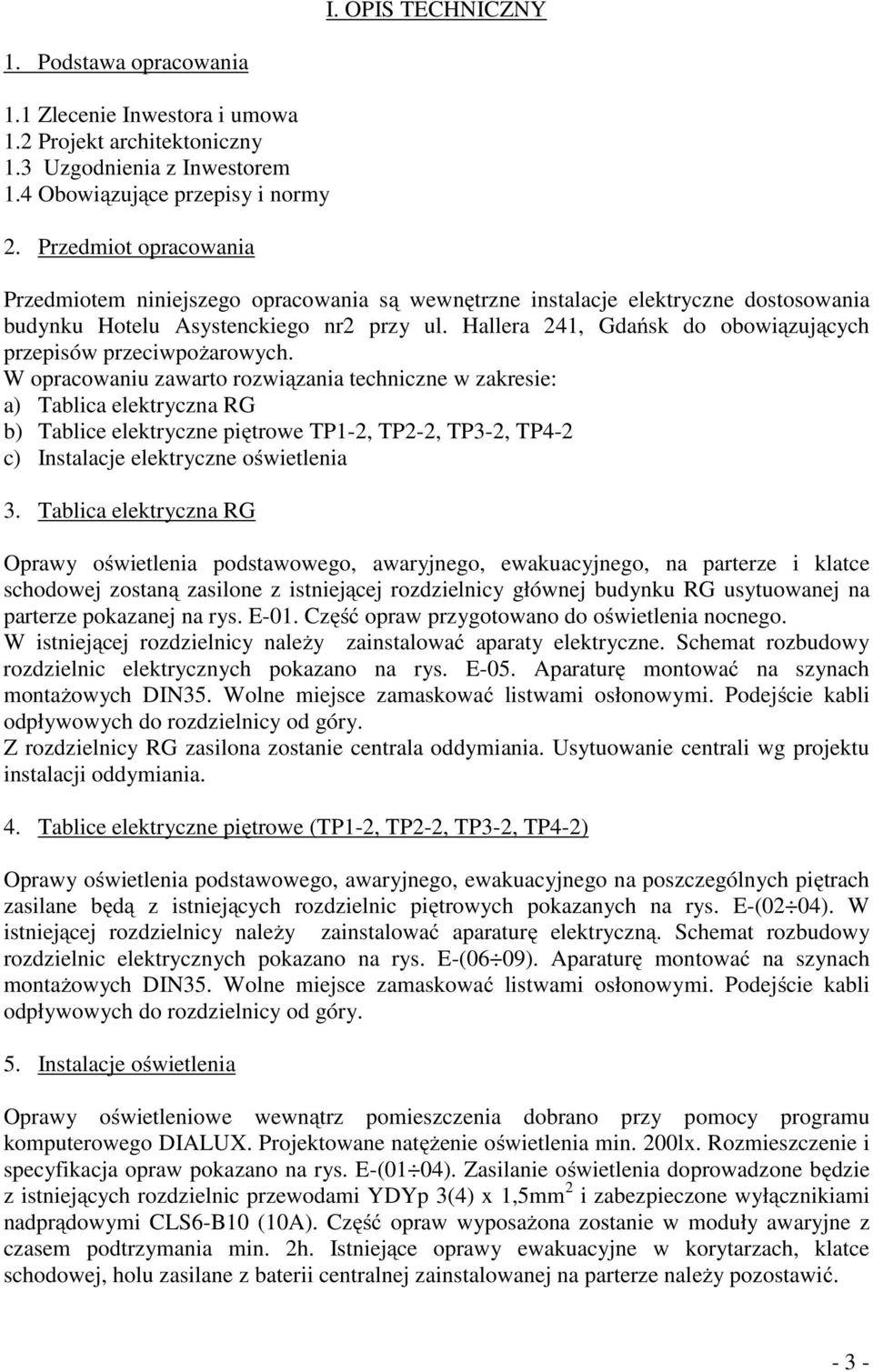

3 I. OPIS TECHNICZNY 1. Podstawa opracowania 1.1 Zlecenie Inwestora i umowa 1.2 Projekt architektoniczny 1.3 Uzgodnienia z Inwestorem 1.4 Obowiązujące przepisy i normy 2. Przedmiot opracowania Przedmiotem niniejszego opracowania są wewnętrzne instalacje elektryczne dostosowania budynku Hotelu Asystenckiego nr2 przy ul. Hallera 241, Gdańsk do obowiązujących przepisów przeciwpożarowych. W opracowaniu zawarto rozwiązania techniczne w zakresie: a) Tablica elektryczna RG b) Tablice elektryczne piętrowe TP1-2, TP2-2, TP3-2, TP4-2 c) Instalacje elektryczne oświetlenia 3. Tablica elektryczna RG Oprawy oświetlenia podstawowego, awaryjnego, ewakuacyjnego, na parterze i klatce schodowej zostaną zasilone z istniejącej rozdzielnicy głównej budynku RG usytuowanej na parterze pokazanej na rys. E-01. Część opraw przygotowano do oświetlenia nocnego. W istniejącej rozdzielnicy należy zainstalować aparaty elektryczne. Schemat rozbudowy rozdzielnic elektrycznych pokazano na rys. E-05. Aparaturę montować na szynach montażowych DIN35. Wolne miejsce zamaskować listwami osłonowymi. Podejście kabli odpływowych do rozdzielnicy od góry. Z rozdzielnicy RG zasilona zostanie centrala oddymiania. Usytuowanie centrali wg projektu instalacji oddymiania. 4. Tablice elektryczne piętrowe (TP1-2, TP2-2, TP3-2, TP4-2) Oprawy oświetlenia podstawowego, awaryjnego, ewakuacyjnego na poszczególnych piętrach zasilane będą z istniejących rozdzielnic piętrowych pokazanych na rys. E-(02 04). W istniejącej rozdzielnicy należy zainstalować aparaturę elektryczną. Schemat rozbudowy rozdzielnic elektrycznych pokazano na rys. E-(06 09). Aparaturę montować na szynach montażowych DIN35. Wolne miejsce zamaskować listwami osłonowymi. Podejście kabli odpływowych do rozdzielnicy od góry. 5. Instalacje oświetlenia Oprawy oświetleniowe wewnątrz pomieszczenia dobrano przy pomocy programu komputerowego DIALUX. Projektowane natężenie oświetlenia min. 200lx. Rozmieszczenie i specyfikacja opraw pokazano na rys. E-(01 04). Zasilanie oświetlenia doprowadzone będzie z istniejących rozdzielnic przewodami YDYp 3(4) x 1,5mm 2 i zabezpieczone wyłącznikiami nadprądowymi CLS6-B10 (10A). Część opraw wyposażona zostanie w moduły awaryjne z czasem podtrzymania min. 2h. Istniejące oprawy ewakuacyjne w korytarzach, klatce schodowej, holu zasilane z baterii centralnej zainstalowanej na parterze należy pozostawić

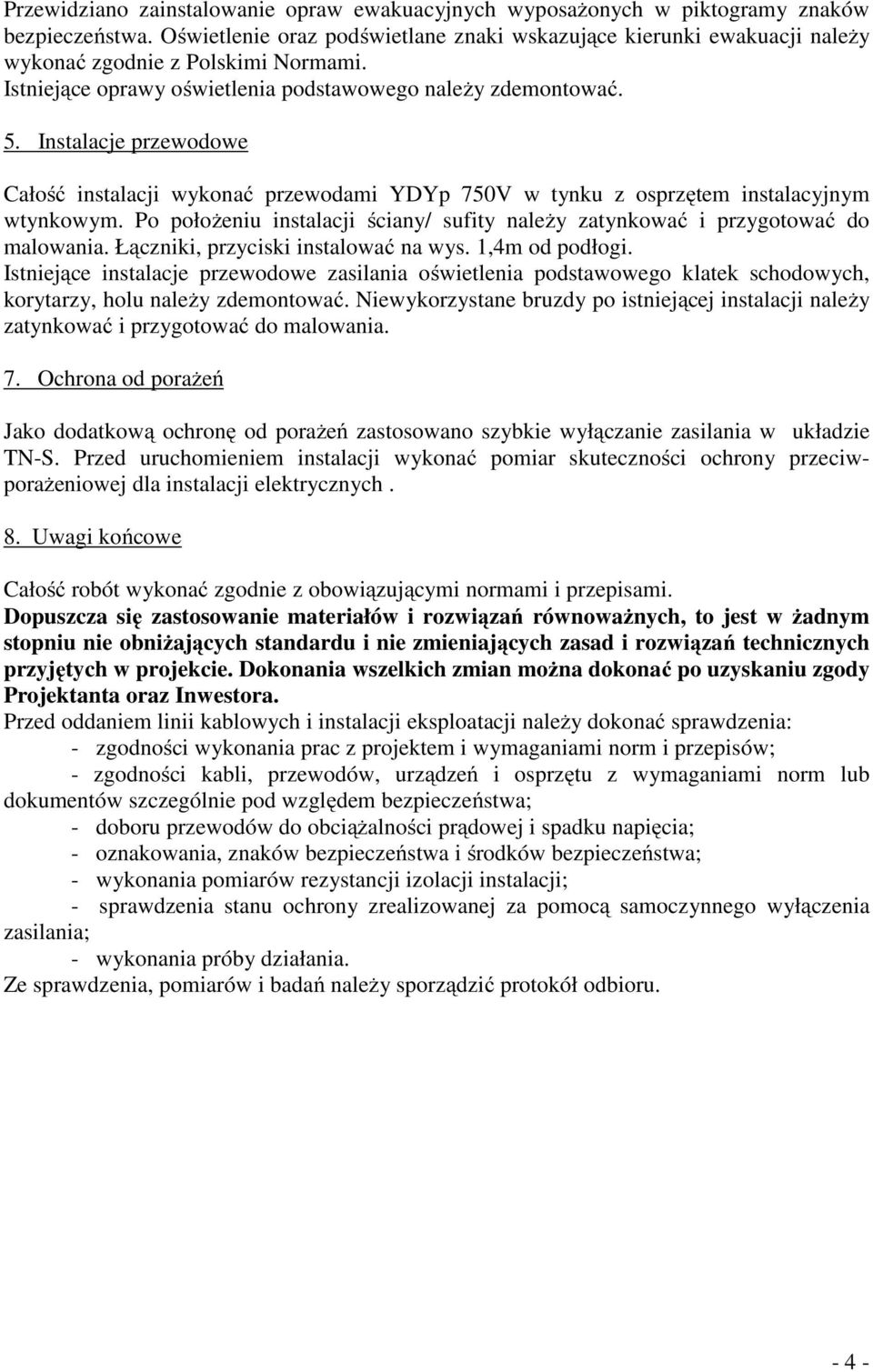

4 Przewidziano zainstalowanie opraw ewakuacyjnych wyposażonych w piktogramy znaków bezpieczeństwa. Oświetlenie oraz podświetlane znaki wskazujące kierunki ewakuacji należy wykonać zgodnie z Polskimi Normami. Istniejące oprawy oświetlenia podstawowego należy zdemontować. 5. Instalacje przewodowe Całość instalacji wykonać przewodami YDYp 750V w tynku z osprzętem instalacyjnym wtynkowym. Po położeniu instalacji ściany/ sufity należy zatynkować i przygotować do malowania. Łączniki, przyciski instalować na wys. 1,4m od podłogi. Istniejące instalacje przewodowe zasilania oświetlenia podstawowego klatek schodowych, korytarzy, holu należy zdemontować. Niewykorzystane bruzdy po istniejącej instalacji należy zatynkować i przygotować do malowania. 7. Ochrona od porażeń Jako dodatkową ochronę od porażeń zastosowano szybkie wyłączanie zasilania w układzie TN-S. Przed uruchomieniem instalacji wykonać pomiar skuteczności ochrony przeciwporażeniowej dla instalacji elektrycznych. 8. Uwagi końcowe Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. Dopuszcza się zastosowanie materiałów i rozwiązań równoważnych, to jest w żadnym stopniu nie obniżających standardu i nie zmieniających zasad i rozwiązań technicznych przyjętych w projekcie. Dokonania wszelkich zmian można dokonać po uzyskaniu zgody Projektanta oraz Inwestora. Przed oddaniem linii kablowych i instalacji eksploatacji należy dokonać sprawdzenia: - zgodności wykonania prac z projektem i wymaganiami norm i przepisów; - zgodności kabli, przewodów, urządzeń i osprzętu z wymaganiami norm lub dokumentów szczególnie pod względem bezpieczeństwa; - doboru przewodów do obciążalności prądowej i spadku napięcia; - oznakowania, znaków bezpieczeństwa i środków bezpieczeństwa; - wykonania pomiarów rezystancji izolacji instalacji; - sprawdzenia stanu ochrony zrealizowanej za pomocą samoczynnego wyłączenia zasilania; - wykonania próby działania. Ze sprawdzenia, pomiarów i badań należy sporządzić protokół odbioru

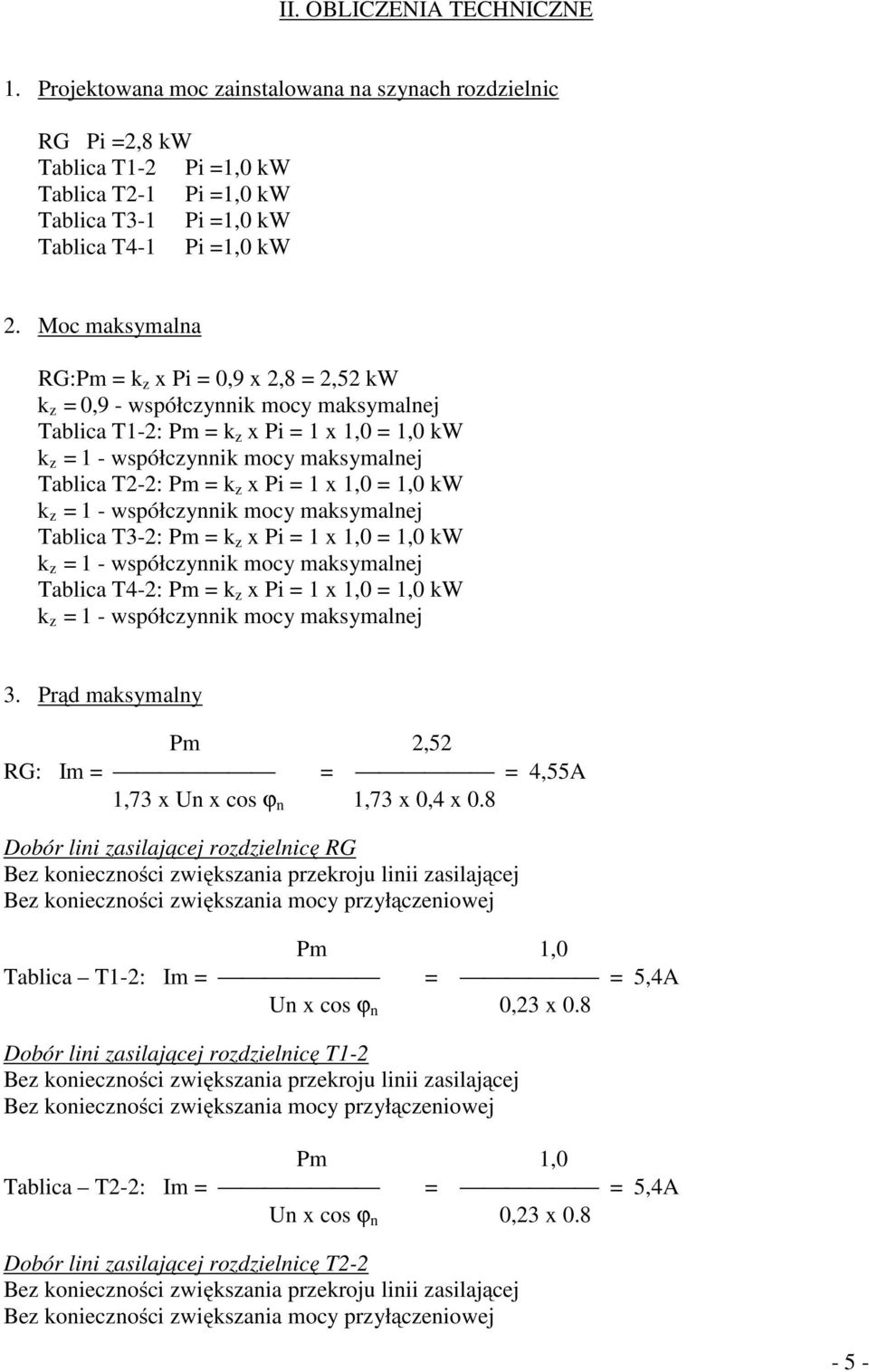

5 II. OBLICZENIA TECHNICZNE 1. Projektowana moc zainstalowana na szynach rozdzielnic RG Pi =2,8 kw Tablica T1-2 Pi =1,0 kw Tablica T2-1 Pi =1,0 kw Tablica T3-1 Pi =1,0 kw Tablica T4-1 Pi =1,0 kw 2. Moc maksymalna RG:Pm = k z x Pi = 0,9 x 2,8 = 2,52 kw k z = 0,9 - współczynnik mocy maksymalnej Tablica T1-2: Pm = k z x Pi = 1 x 1,0 = 1,0 kw Tablica T2-2: Pm = k z x Pi = 1 x 1,0 = 1,0 kw Tablica T3-2: Pm = k z x Pi = 1 x 1,0 = 1,0 kw Tablica T4-2: Pm = k z x Pi = 1 x 1,0 = 1,0 kw 3. Prąd maksymalny Pm 2,52 RG: Im = = = 4,55A 1,73 x Un x cos ϕ n 1,73 x 0,4 x 0.8 Dobór lini zasilającej rozdzielnicę RG Pm 1,0 Tablica T1-2: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę T1-2 Pm 1,0 Tablica T2-2: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę T

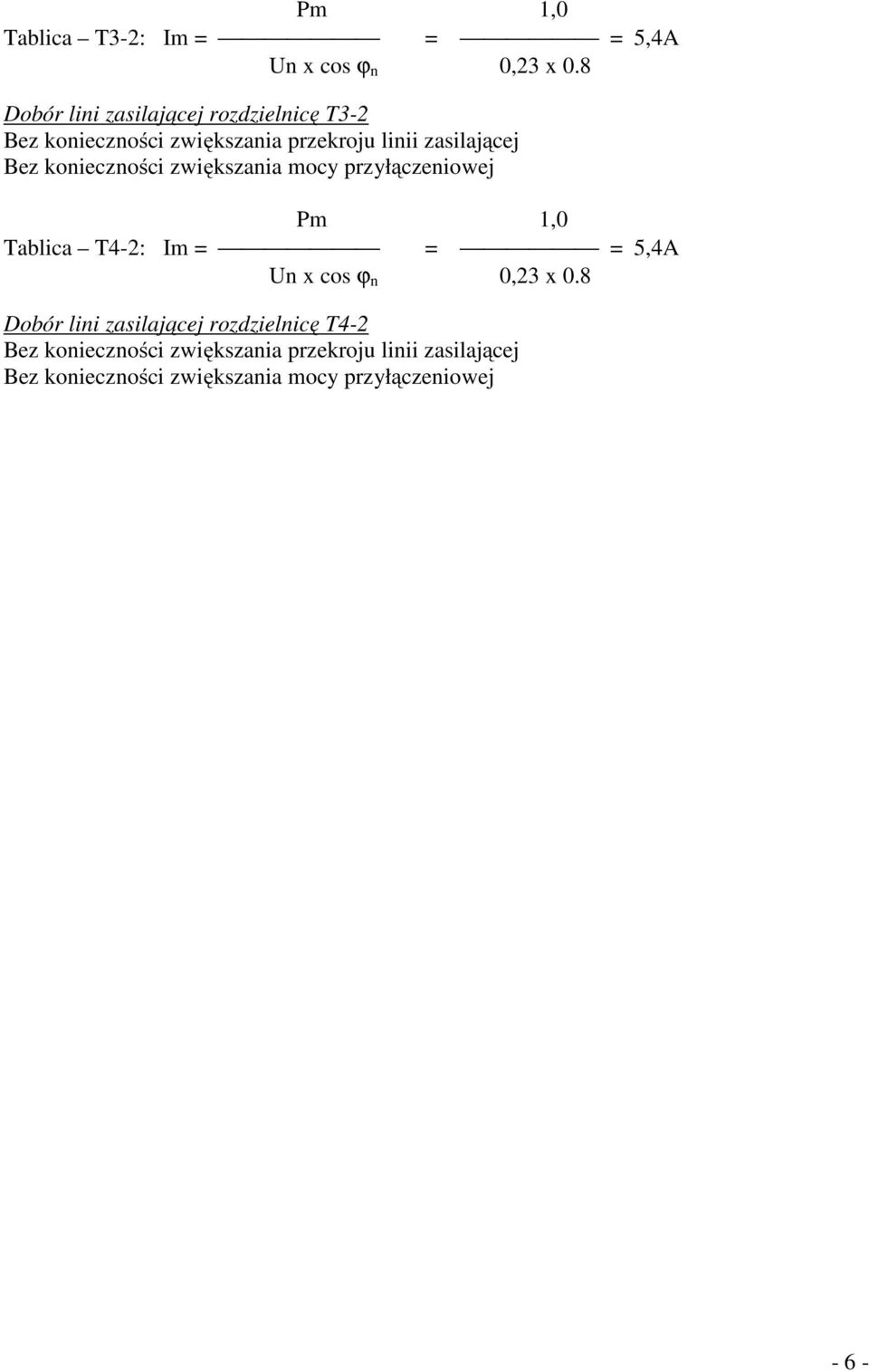

6 Pm 1,0 Tablica T3-2: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę T3-2 Pm 1,0 Tablica T4-2: Im = = = 5,4A Dobór lini zasilającej rozdzielnicę T
