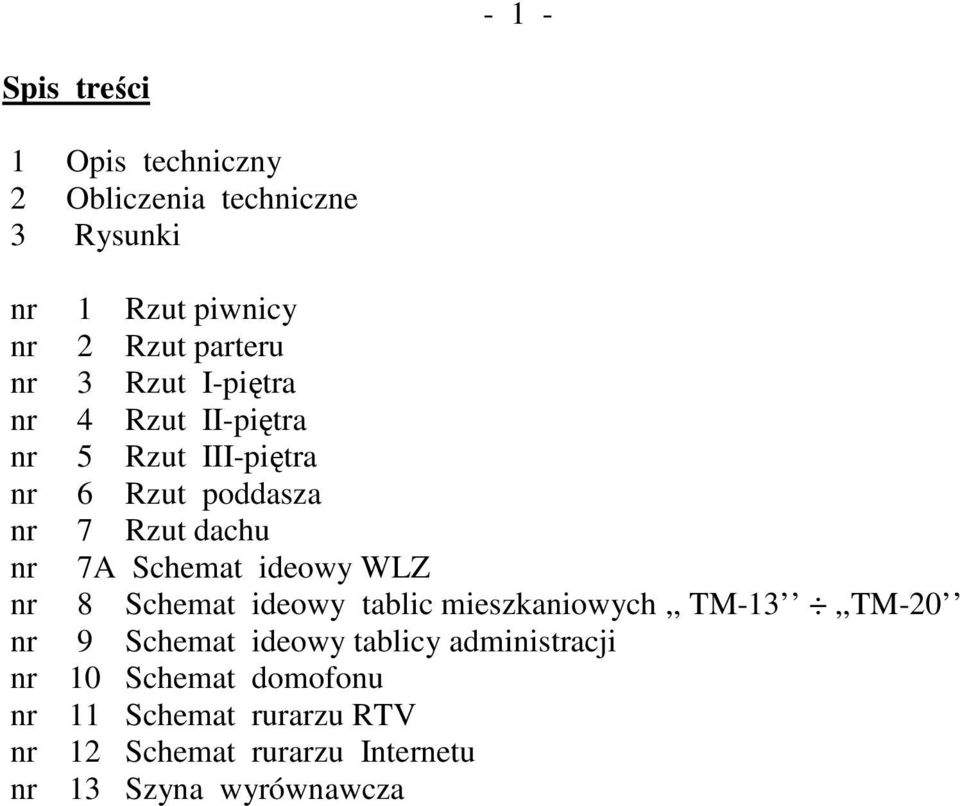

1 - 1 - Spis treści 1 Opis techniczny 2 Obliczenia techniczne 3 Rysunki nr 1 Rzut piwnicy nr 2 Rzut parteru nr 3 Rzut I-piętra nr 4 Rzut II-piętra nr 5 Rzut III-piętra nr 6 Rzut poddasza nr 7 Rzut dachu nr 7A Schemat ideowy WLZ nr 8 Schemat ideowy tablic mieszkaniowych,, TM-13,,TM-20 nr 9 Schemat ideowy tablicy administracji nr 10 Schemat domofonu nr 11 Schemat rurarzu RTV nr 12 Schemat rurarzu Internetu nr 13 Szyna wyrównawcza

2 Opis techniczny Do projektu wykonawczego instalacji elektrycznych w przebudowywanych pomieszczeń kuchni i łazienek w budynku przy ulicy Królowej Jadwigi 41 (oficyna) dz. nr 27/25 w Szczecinie. Podstawa opracowania Projekt wykonawczy opracowano w ramach projektu architektury, konstrukcji i technologii sanitarnej. Dane wyjściowe 1 Rzut piwnicy 2 Rzut parteru 3 Rzut I-piętra 4 Rzut II-piętra 5 Rzut III-piętra 6 Rzut poddasza 7 Rzut dachu 8 Dane zebrane przez projektanta Zakres opracowania Projekt wykonawczy obejmuje przebudowę instalacji elektrycznych oraz WLZ w budynku oficyny przy ulicy Królowej Jadwigi 41 w Szczecinie. Stan istniejący Istniejący budynek przy ul. Królowej Jadwigi 41 (oficyna) dz. nr 27/25 w Szczecinie, posiada zasilanie kablowe w energię elektryczną, z tablic głównej usytuowanej w klatce schodowej przy ul Królowej Jadwigi 41 (front). Istniejąca tablica główna W istniejącej tablicy głównej przy ul Królowej Jadwigi 41 (front) naleŝy wymienić istniejące zabezpieczenie dla oficyny na BiGt 32/63A. WLZ Istniejący WLZ z w klatce schodowej Królowej Jadwigi 41 (oficyna) wykonany przewodem typu AL naleŝy wymienić na przewody typu 5xDY10mm²+RL-47 p.t. Tablice piętrowe Istniejące tablice piętrowe naleŝy wymienić na tablice piętrowe z zabezpieczeniami typu KO-1 20/25A oraz listwą zaciskową przystosowaną do plombowania

3 - 4 - Tablica administracyjna Tablicę administracyjną naleŝy zasilić przewodem typu YDY3x4mm². Z tablicy administracyjnej zasilane będzie oświetlenie strychu, klatki schodowej, piwnicy, pomieszczenie techniczne w piwnicy i tablicę dla wentylacji hybrydowej. Zasilenie tablicy wentylacyjnej naleŝy wykonać przewodem typu YDYp3x2,5mm² p.t.. Tablicę przewidziano we wnęce usytuowaną na poddaszu, osłoniętą drzwiczkami stalowymi, zamykaną na zamek zapadkowy. Zasilenie wentylatorów na dachu naleŝy wykonać przewodem typu YDYp2x2,5mm² + RL-22. Dla tablicy administracji przewidziano ogranicznik mocy 10A 230V. Tablica mieszkaniowa TM Zasilenie tablic mieszkaniowych,,tm we wnęce, naleŝy wykonać przewodem typu YDY 3 x6mm² z tablic piętrowych poprzez układ pomiarowy. Tablicę mieszkaniową,,tm naleŝy wyposaŝyć w osprzęt typu: S301, ochronniki przepięciowe typu DENHguard 275, wyłącznik róŝnicowoprądowy typu P312-30mA. Instalacja elektryczna oświetleniowa Instalacje elektryczną oświetleniową naleŝy wykonać przewodem typu YDYp 3,(4) x 1,5mm² p.t. z osprzętem p.t. Przewidziano oprawy oświetleniowe jako Ŝarowe. Wyłączniki przełączniki mocować na wys. 1,2m. W pomieszczeniach wilgotnych stosować osprzęt szczelny. Przy wypustach górnych i bocznych pozostawić zapas przewodu około 10cm dla umocowania złącza świecznikowego. Gniazda wtykowe Obwody gniazd wtykowych wykonać przewodem typu YDYp 3 x 2,5mm² p.t. z osprzętem p.t. W pomieszczeniach wilgotnych stosować osprzęt szczelny. W pomieszczeniu WC i łazienki gniazda wtykowe mocować na wys.1,1m, w kuchni na wysokości 1,0m, w pozostałych pomieszczeniach 0,3m nad listwą przypodłogową. Instalacja dzwonkowa Instalację dzwonkową naleŝy wykonać przewodem typu YDY3 x 1mm² p.t. Przycisk dzwonkowy przy drzwiach wejściowych montować na wys. 1,4m od podłogi p.t.

4 - 5 - Dzwonek sygnalizacyjny mocować w przedpokoju nad drzwiami 230V prądu przemiennego. Obwód sygnalizacji dzwonkowej podłączyć do obwodu gniazd wtykowych. Instalacja domofonowa Zasilenie centralki domofonowej naleŝy wykonać przewodem typu YDYp3x1,5mm² p.t. Od centralki domofonowej do zamka elektrycznego naleŝy ułoŝyć przewód 2xDY1,0mm² + RL-16 p.t. Unifon naleŝy zamontować w przedpokojach poszczególnych mieszkań. Od domofonu usytuowanego przy drzwiach wejściowych budynku (oficyny) do poszczególnych unifonów naleŝy ułoŝyć przewód typu YTKSY 10x2x0,5 p.t. Szyna wyrównawcza W pomieszczeniu łazienek pod umywalkami, naleŝy zamontować szynę wyrównawczą. Wszystkie rury metalowe naleŝy połączyć za pomocą przewodu DY6mm z szyną wyrównawczą. Szynę wyrównawczą naleŝy połączyć z główną szyną wyrównawczą za pomocą przewodu DY6mm + RL-18 p.t. Instalacja teletechniczna Na klatce schodowej od przełącznicy usytuowanej w pom. piwnicy do III piętra naleŝy zamontować 3rury ф 100 p.t. Na kaŝdej kondygnacji naleŝy zamontować puszkę rewizyjną. W przedpokojach poszczególnych mieszkań naleŝy zamontować puszkę 150x150. Od puszki rewizyjnej w mieszkaniu do gniazda telefonu w mieszkaniu naleŝy zamontować przewód telefoniczny typu YTKSY 3x2x0,5 p.t. Od puszki rozgałęźnej 150x150 w mieszkaniu usytuowanej w przedpokojach do gniazda RTV naleŝy ułoŝyć przewód typu RG6 natomiast do gniazda Internetu naleŝy ułoŝyć przewód typu UP5e. Do rury rezerwowej naleŝy wciągnąć drut stal. ф 2mm. W pomieszczeniu technicznym w piwnicy naleŝy zamontować szafkę telefoniczną o wymiarach 400x400x200. Wykonanie oprzewodowania instalacji teletechnicznej naleŝy zlecić wyspecjalizowanej firmie. Instalacja przeciwporaŝeniowa Jako dodatkową ochronę przeciwporaŝeniową zastosowano samoczynne włączanie i wyłącznik róŝnicowoprądowy 30mA. Przewód neutralny oznaczyć kolorem niebieskim. Przewód ochronny oznaczyć kolorem Ŝółtozielonym. Oporność uziomu nie moŝe przekroczyć 10Ω. Dodatkowo naleŝy wykonać uziom dla tablicy pię. Po wykonaniu robót elektrycznych naleŝy wykonać pomiary elektryczne.

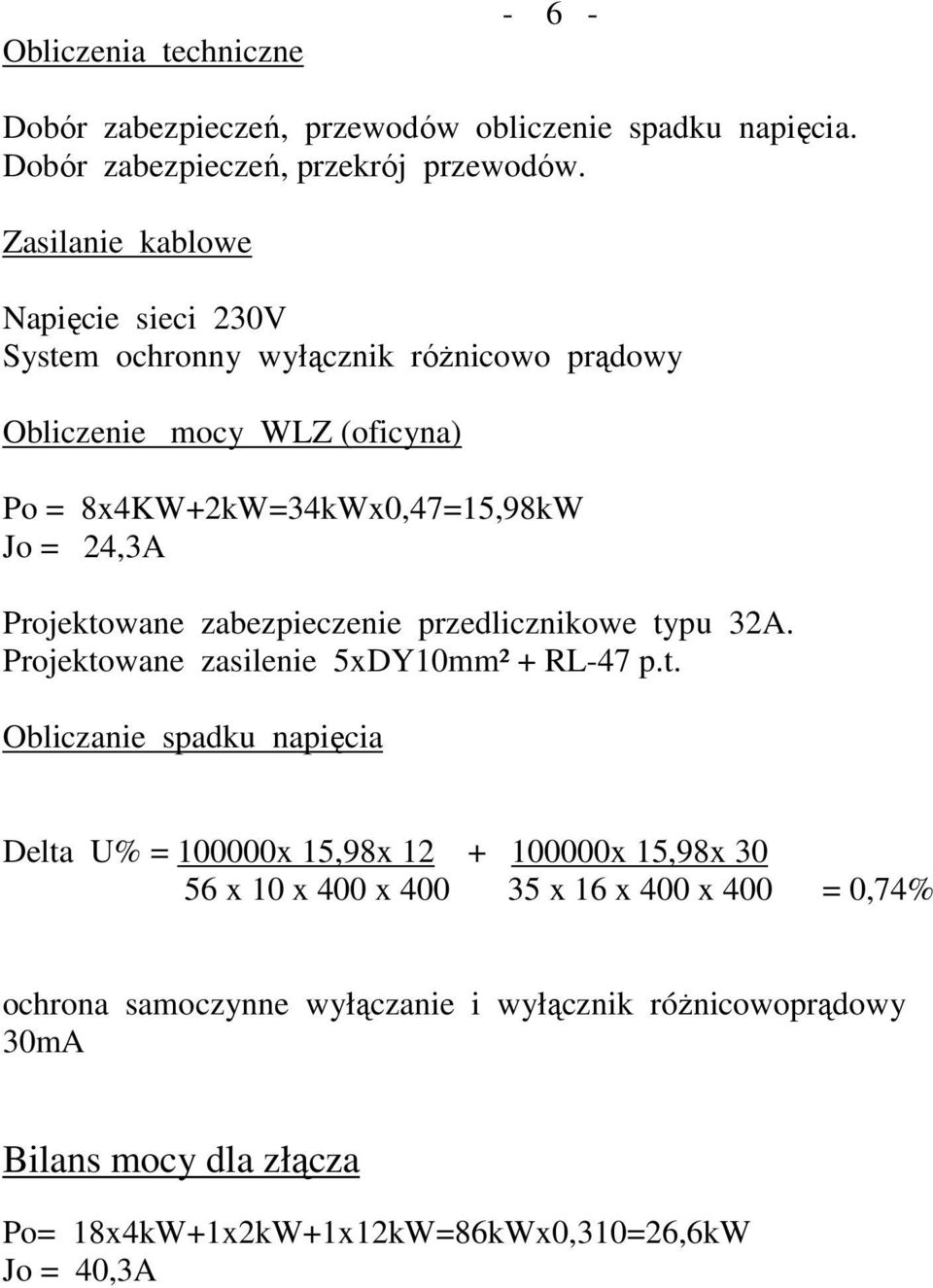

5 Obliczenia techniczne Dobόr zabezpieczeń, przewodόw obliczenie spadku napięcia. Dobόr zabezpieczeń, przekrόj przewodόw. Zasilanie kablowe Napięcie sieci 230V System ochronny wyłącznik rόŝnicowo prądowy Obliczenie mocy WLZ (oficyna) Po = 8x4KW+2kW=34kWx0,47=15,98kW Jo = 24,3A Projektowane zabezpieczenie przedlicznikowe typu 32A. Projektowane zasilenie 5xDY10mm² + RL-47 p.t. Obliczanie spadku napięcia Delta U% = x 15,98x x 15,98x x 10 x 400 x x 16 x 400 x 400 = 0,74% ochrona samoczynne wyłączanie i wyłącznik róŝnicowoprądowy 30mA Bilans mocy dla złącza Po= 18x4kW+1x2kW+1x12kW=86kWx0,310=26,6kW Jo = 40,3A
