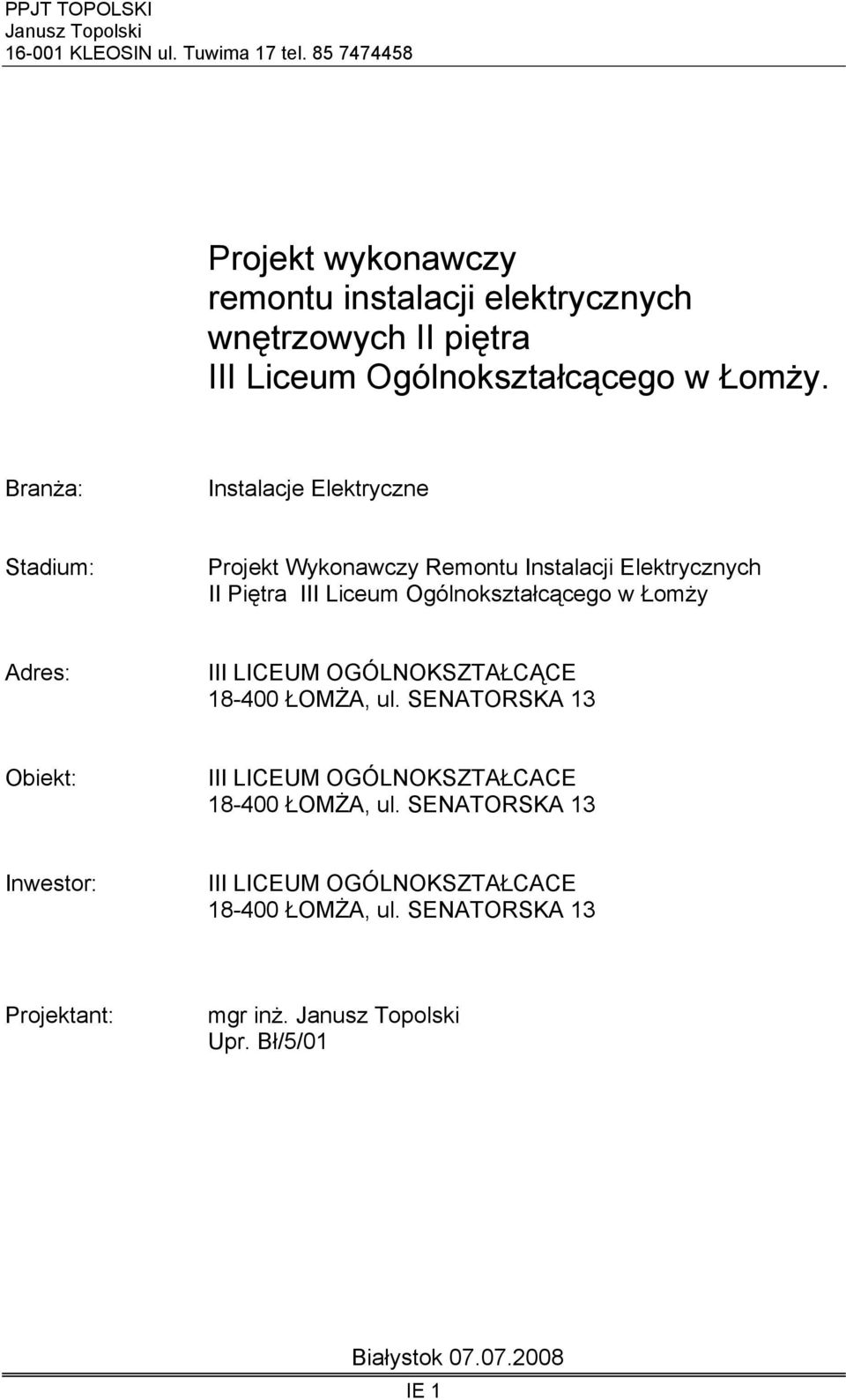

1 Projekt wykonawczy remontu instalacji elektrycznych wnętrzowych II piętra III Liceum Ogólnokształcącego w Łomży. Branża: Instalacje Elektryczne Stadium: Projekt Wykonawczy Remontu Instalacji Elektrycznych II Piętra III Liceum Ogólnokształcącego w Łomży Adres: III LICEUM OGÓLNOKSZTAŁCĄCE ŁOMŻA, ul. SENATORSKA 13 Obiekt: III LICEUM OGÓLNOKSZTAŁCACE ŁOMŻA, ul. SENATORSKA 13 Inwestor: III LICEUM OGÓLNOKSZTAŁCACE ŁOMŻA, ul. SENATORSKA 13 Projektant: mgr inż. Upr. Bł/5/01 Białystok IE 1

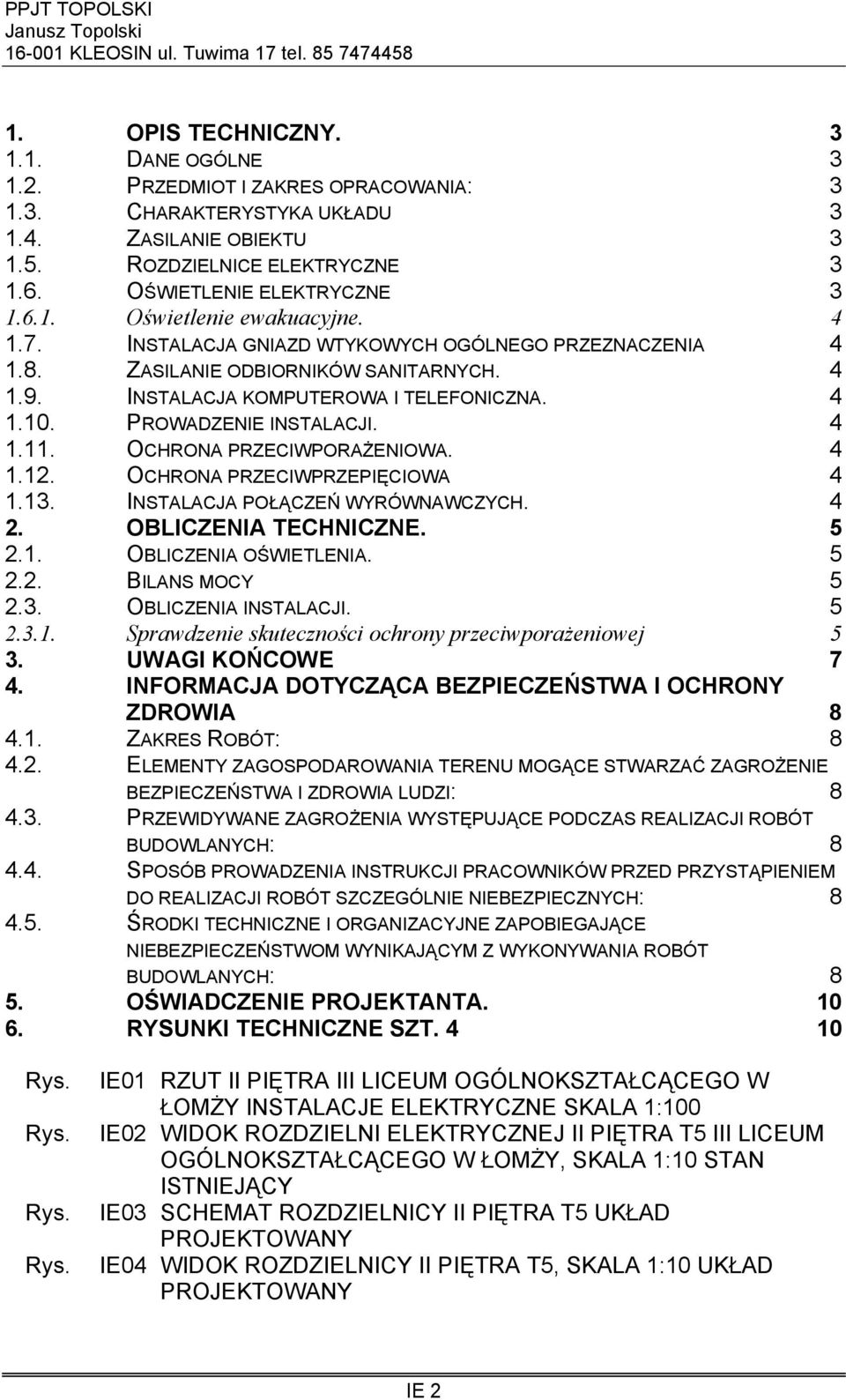

2 1. OPIS TECHNICZNY DANE OGÓLNE PRZEDMIOT I ZAKRES OPRACOWANIA: CHARAKTERYSTYKA UKŁADU ZASILANIE OBIEKTU ROZDZIELNICE ELEKTRYCZNE OŚWIETLENIE ELEKTRYCZNE Oświetlenie ewakuacyjne INSTALACJA GNIAZD WTYKOWYCH OGÓLNEGO PRZEZNACZENIA ZASILANIE ODBIORNIKÓW SANITARNYCH INSTALACJA KOMPUTEROWA I TELEFONICZNA PROWADZENIE INSTALACJI OCHRONA PRZECIWPORAŻENIOWA OCHRONA PRZECIWPRZEPIĘCIOWA INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH OBLICZENIA TECHNICZNE OBLICZENIA OŚWIETLENIA BILANS MOCY OBLICZENIA INSTALACJI Sprawdzenie skuteczności ochrony przeciwporażeniowej 5 3. UWAGI KOŃCOWE 7 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES ROBÓT: ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI: PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH: SPOSÓB PROWADZENIA INSTRUKCJI PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH: ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH: 8 5. OŚWIADCZENIE PROJEKTANTA RYSUNKI TECHNICZNE SZT Rys. Rys. Rys. Rys. IE01 RZUT II PIĘTRA III LICEUM OGÓLNOKSZTAŁCĄCEGO W ŁOMŻY INSTALACJE ELEKTRYCZNE SKALA 1:100 IE02 WIDOK ROZDZIELNI ELEKTRYCZNEJ II PIĘTRA T5 III LICEUM OGÓLNOKSZTAŁCĄCEGO W ŁOMŻY, SKALA 1:10 STAN ISTNIEJĄCY IE03 SCHEMAT ROZDZIELNICY II PIĘTRA T5 UKŁAD PROJEKTOWANY IE04 WIDOK ROZDZIELNICY II PIĘTRA T5, SKALA 1:10 UKŁAD PROJEKTOWANY IE 2

3 1. Opis techniczny Dane ogólne Podstawy opracowania Inwentaryzacja stanu istniejącego Wytyczne Inwestora Obowiązujące przepisy i normy Przedmiot i zakres opracowania: Przedmiotem niniejszego opracowania jest remont instalacji elektrycznych wnętrzowych w pomieszczeniach : sala 26, sala25, sala22, korytarz oraz łazienka II piętra III Liceum Ogólnokształcącego w Łomży. Opracowanie obejmuje: Inwentaryzacja stanu istniejącego dla potrzeb projektowania. Oświetlenie elektryczne ogólne. Instalacja zasilania gniazd wtykowych 1 faz. Wymiana rozdzielnicy T5 II piętra Instalacja zasilania odbiorników wentylacji Charakterystyka układu napięcie zasilania 3x 400V moc zainstalowana Pi= 6,0 kw moc szczytowa Ps= 3,06 kw dodatkowy system ochrony od porażeń elektrycznych samoczynne wyłączenie w układzie TN-C-S i izolacja dodatkowa Zasilanie obiektu Zasilanie w energię elektryczną budynku istnieje. Na zewnątrz budynku przyłącze kablowe do złącza ZK-3 i wlz do rozdzielnicy głównej RG na parterze szkoły. W rozdzielnicy głównej RG zlokalizowano pomiar energii. Na poszczególnych piętrach budynku znajdują się rozdzielnice piętrowe. Projektuje się wymianę rozdzielnicy T5 II piętra Rozdzielnice elektryczne Przewiduje się budowę nowej rozdzielnicy II piętra T5 zamontowanej we wnęce po starej rozdzielni. Rozdzielnicę T5 wykonać jako wtynkową typ KLV-V-TD-3/42- SF MOELLER o wymiarach 359x559x Oświetlenie elektryczne Przeprowadzono dobór opraw przy pomocy programów komputerowych. Natężenia oświetlenia oznaczono na rzucie. Oświetlenie ogólne realizowane będzie oprawami wyszczególnionymi na rzucie instalacji. W salach lekcyjnych do- IE 3

4 datkowo zastosowano oprawy nad tablicami doświetlające powierzchnie tablic. Obwody oświetleniowe łączyć przewodem YDY 3/4/5x1,5mm 2. Oprawy mocować na suficie i na ścianach Oświetlenie ewakuacyjne. Obiekt nie wymaga oświetlenia ewakuacyjnego Instalacja gniazd wtykowych ogólnego przeznaczenia Obwody gniazd wtykowych wykonać przewodem YDY 3x2,5,mm 2. Gniazda mocować na wys. 1,15m. Obwody gniazd wtykowych zabezpieczyć wyłącznikami różnicowoprądowymi 30mA Zasilanie odbiorników sanitarnych. Wentylatory w łazienkach załączane wraz z oświetleniem Instalacja komputerowa i telefoniczna. Instalacje te nie są przedmiotem niniejszego opracowania Prowadzenie instalacji. Instalacje elektryczne na II piętrze budynku prowadzić w tynku i bruzdach ściennych. Po ułożeniu przewodów ściany doprowadzić do stanu pierwotnego Ochrona przeciwporażeniowa. Jako ochronę przed dotykiem bezpośrednim przyjęto zastosowanie izolacji części czynnych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano samoczynne wyłączenie w przypadku przekroczenia wartości napięcia dotykowego realizowane przez bezpieczniki z wkładkami topikowymi, wyłączniki elektromagnetyczne i różnicowoprądowe, oraz drugą klasę izolacji. Po zamontowaniu rozdzielnicy i podłączeniu odbiorników należy sprawdzić skuteczność ochrony przed dotykiem pośrednim (ochrona dodatkowa) Ochrona przeciwprzepięciowa Przewidziano strefową ochronę przeciwprzepięciową. W rozdzielnicy T5 przewidziano stopień C, np. firmy LEUTRON EnerPro C S TNS 275V Instalacja połączeń wyrównawczych. Przewidziano miejscową szynę wyrównawczą w pomieszczeniu łazienki II piętra. Wszystkie dostępne elementy metalowe połączyć między sobą i z szyną wyrównawczą przewodem wyrównawczym LgY6mm 2 (wanny, zlewy, rury metalowe).rury metalowe wodociągowe, kanalizacyjne i inne połączyć stosując typowe obejmy zaciskowe. IE 4

5 2. Obliczenia techniczne Obliczenia oświetlenia. Dobór ilości opraw przeprowadzono przy pomocy programów producentów opraw zakładając wsp. odbicia 0,7; 0,5; 0,2 (sufit; ściany; podłoga) i wsp. zapasu 1,35. Uzyskane natężenia oświetlenia oznaczono na rzutach Bilans mocy Bilans mocy sporządzono na podstawie mocy zainstalowanej i zapotrzebowanej dla poszczególnych grup odbiorników i zestawiono w tabeli. Nazwa rozdzielnicy/ odbiornika Moc zainstalowana [kw] Wsp. jednoczesności Moc szczytowa [kw] Oświetlenie II pietro 2,8 0,60 1,68 Gniazda 1-faz II piętro 2,2 0,40 0,88 Inne 1 0,50 0,50 RAZEM 6 0,51 3, Obliczenia instalacji. Obliczenia techniczne dotyczą sprawdzenia doboru przewodów, kabli i zabezpieczeń. Przeprowadzono następujące obliczenia: prąd obliczeniowy szczytowy obwodu sprawdzenie obciążalności kabli i dobór zabezpieczeń prąd zwarcia 1-fazowego i sprawdzenie skuteczności ochrony przeciwporażeniowej (samoczynne wyłączenie) sprawdzenie dopuszczalnych spadków napięcia Obliczenia potwierdzają prawidłowy dobór kabli i zabezpieczeń Sprawdzenie skuteczności ochrony przeciwporażeniowej Rozdzielnica główna przedszkola Założenia Impedancja pętli zwarcia zmierzona na zaciskach rozdzielnicy T5 II piętra szkoły R s = 0,43 Ω X s = 0,1 Ω Z s = 0,44Ω Zabezpieczenie wlz zasilającego T5 w RG 3x gg 25A Prąd wyłączalny dla czasu 5s wynosi I a =4,6 x 25A= 115A IE 5

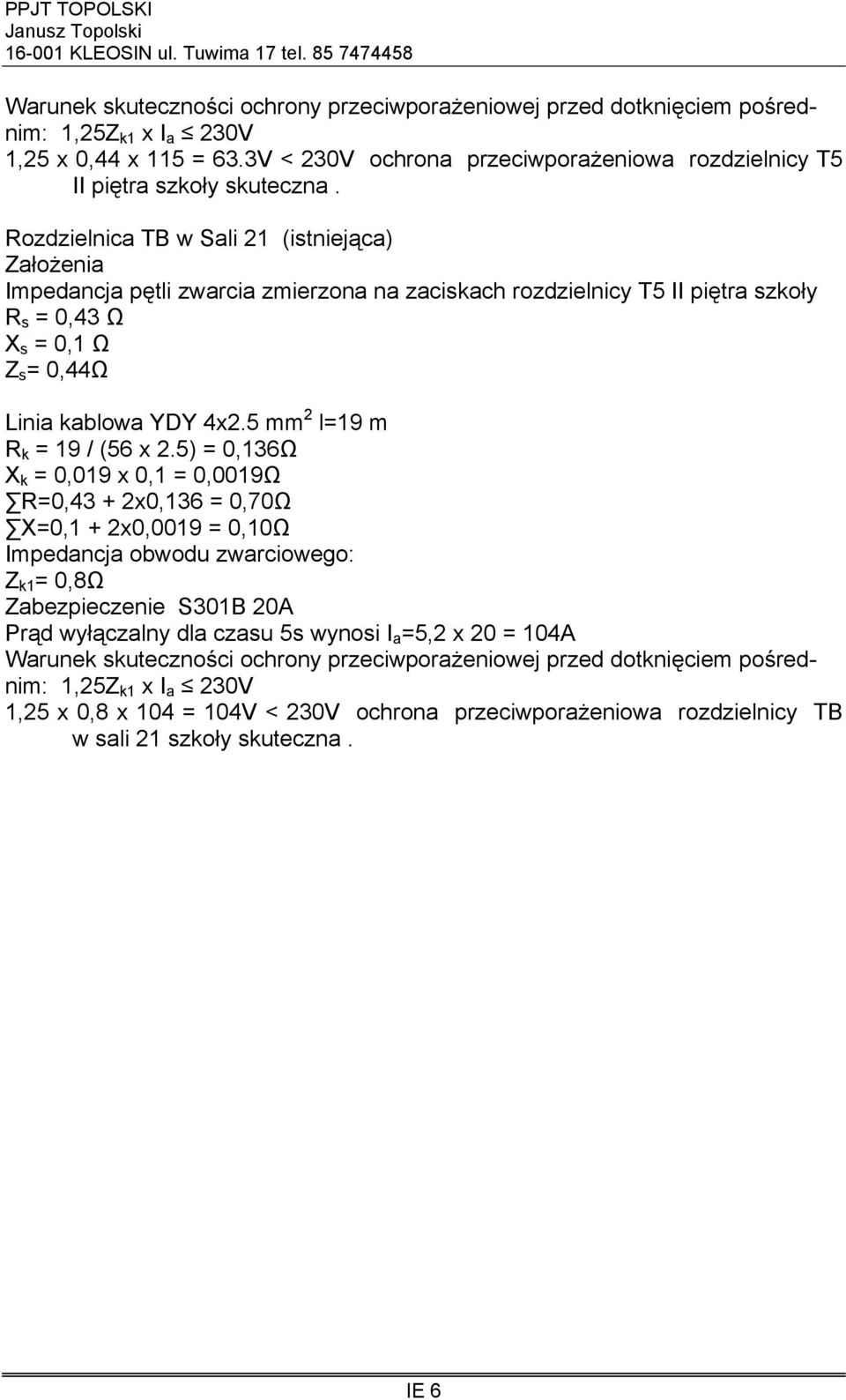

6 Warunek skuteczności ochrony przeciwporażeniowej przed dotknięciem pośrednim: 1,25Z k1 x I a 230V 1,25 x 0,44 x 115 = 63.3V < 230V ochrona przeciwporażeniowa rozdzielnicy T5 II piętra szkoły skuteczna. Rozdzielnica TB w Sali 21 (istniejąca) Założenia Impedancja pętli zwarcia zmierzona na zaciskach rozdzielnicy T5 II piętra szkoły R s = 0,43 Ω X s = 0,1 Ω Z s = 0,44Ω Linia kablowa YDY 4x2.5 mm 2 l=19 m R k = 19 / (56 x 2.5) = 0,136Ω X k = 0,019 x 0,1 = 0,0019Ω R=0,43 + 2x0,136 = 0,70Ω X=0,1 + 2x0,0019 = 0,10Ω Impedancja obwodu zwarciowego: Z k1 = 0,8Ω Zabezpieczenie S301B 20A Prąd wyłączalny dla czasu 5s wynosi I a =5,2 x 20 = 104A Warunek skuteczności ochrony przeciwporażeniowej przed dotknięciem pośrednim: 1,25Z k1 x I a 230V 1,25 x 0,8 x 104 = 104V < 230V ochrona przeciwporażeniowa rozdzielnicy TB w sali 21 szkoły skuteczna. IE 6

7 3. Uwagi końcowe 1. Całość robót instalacyjno - montażowych wykonać zgodnie z Normami PN-IEC xx-xxx; PN-E i Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 2. Przy przekazywaniu obiektu do eksploatacji wykonawca obowiązany jest dostarczyć zleceniodawcy dokumentację powykonawczą, a w szczególności: Dokumentację techniczną z naniesionymi ewentualnymi zmianami. Protokół badań rezystancji izolacji Protokół badań skuteczności ochrony przeciwporażeniowej Protokół badań oświetlenia elektrycznego certyfikaty lub deklaracje zgodności wydane dla wyrobów stosowanych w instalacjach elektrycznych. IE 7

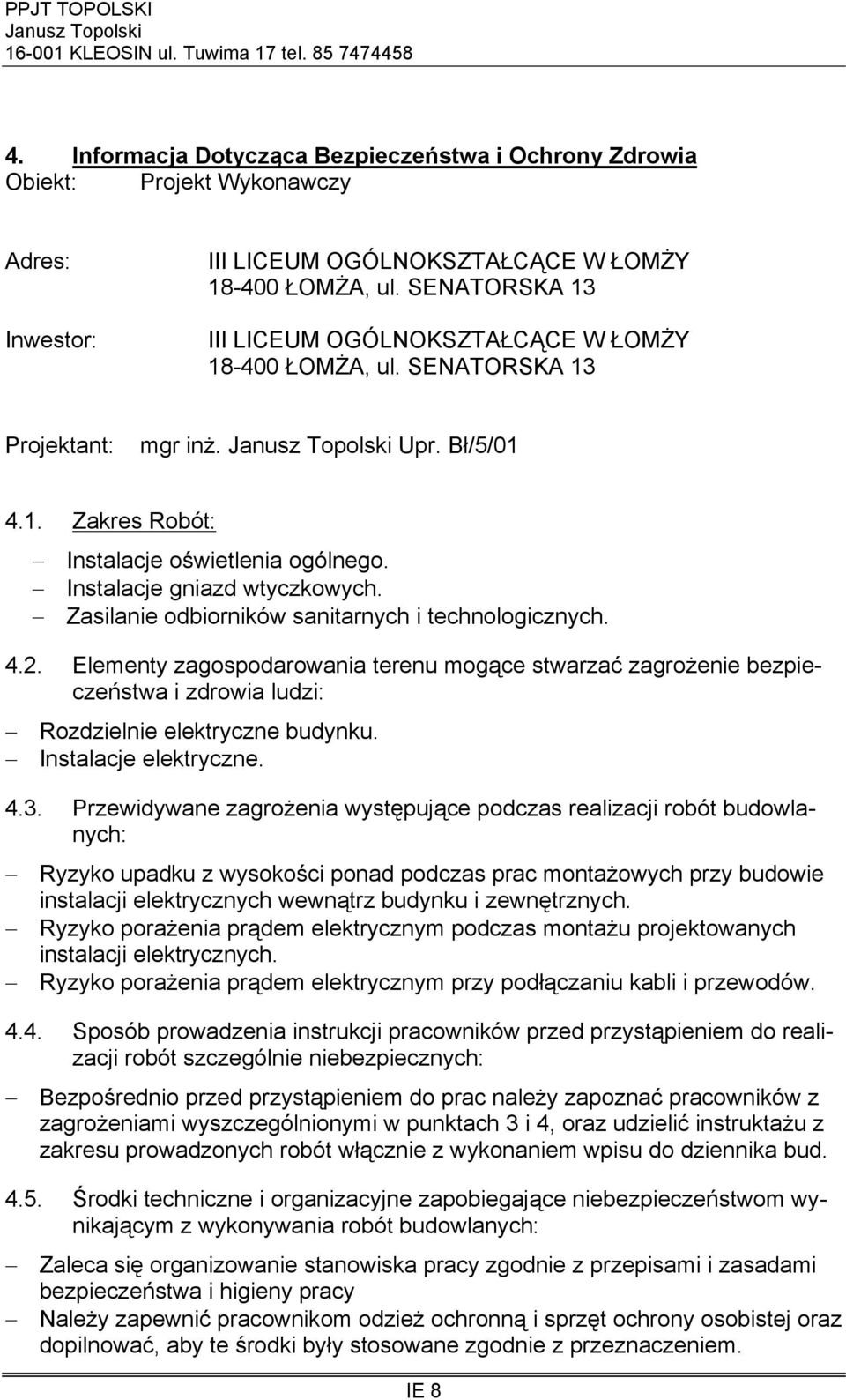

8 4. Informacja Dotycząca Bezpieczeństwa i Ochrony Zdrowia Obiekt: Projekt Wykonawczy Adres: Inwestor: III LICEUM OGÓLNOKSZTAŁCĄCE W ŁOMŻY ŁOMŻA, ul. SENATORSKA 13 III LICEUM OGÓLNOKSZTAŁCĄCE W ŁOMŻY ŁOMŻA, ul. SENATORSKA 13 Projektant: mgr inż. Upr. Bł/5/ Zakres Robót: Instalacje oświetlenia ogólnego. Instalacje gniazd wtyczkowych. Zasilanie odbiorników sanitarnych i technologicznych Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Rozdzielnie elektryczne budynku. Instalacje elektryczne Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: Ryzyko upadku z wysokości ponad podczas prac montażowych przy budowie instalacji elektrycznych wewnątrz budynku i zewnętrznych. Ryzyko porażenia prądem elektrycznym podczas montażu projektowanych instalacji elektrycznych. Ryzyko porażenia prądem elektrycznym przy podłączaniu kabli i przewodów Sposób prowadzenia instrukcji pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Bezpośrednio przed przystąpieniem do prac należy zapoznać pracowników z zagrożeniami wyszczególnionymi w punktach 3 i 4, oraz udzielić instruktażu z zakresu prowadzonych robót włącznie z wykonaniem wpisu do dziennika bud Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: Zaleca się organizowanie stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy Należy zapewnić pracownikom odzież ochronną i sprzęt ochrony osobistej oraz dopilnować, aby te środki były stosowane zgodnie z przeznaczeniem. IE 8

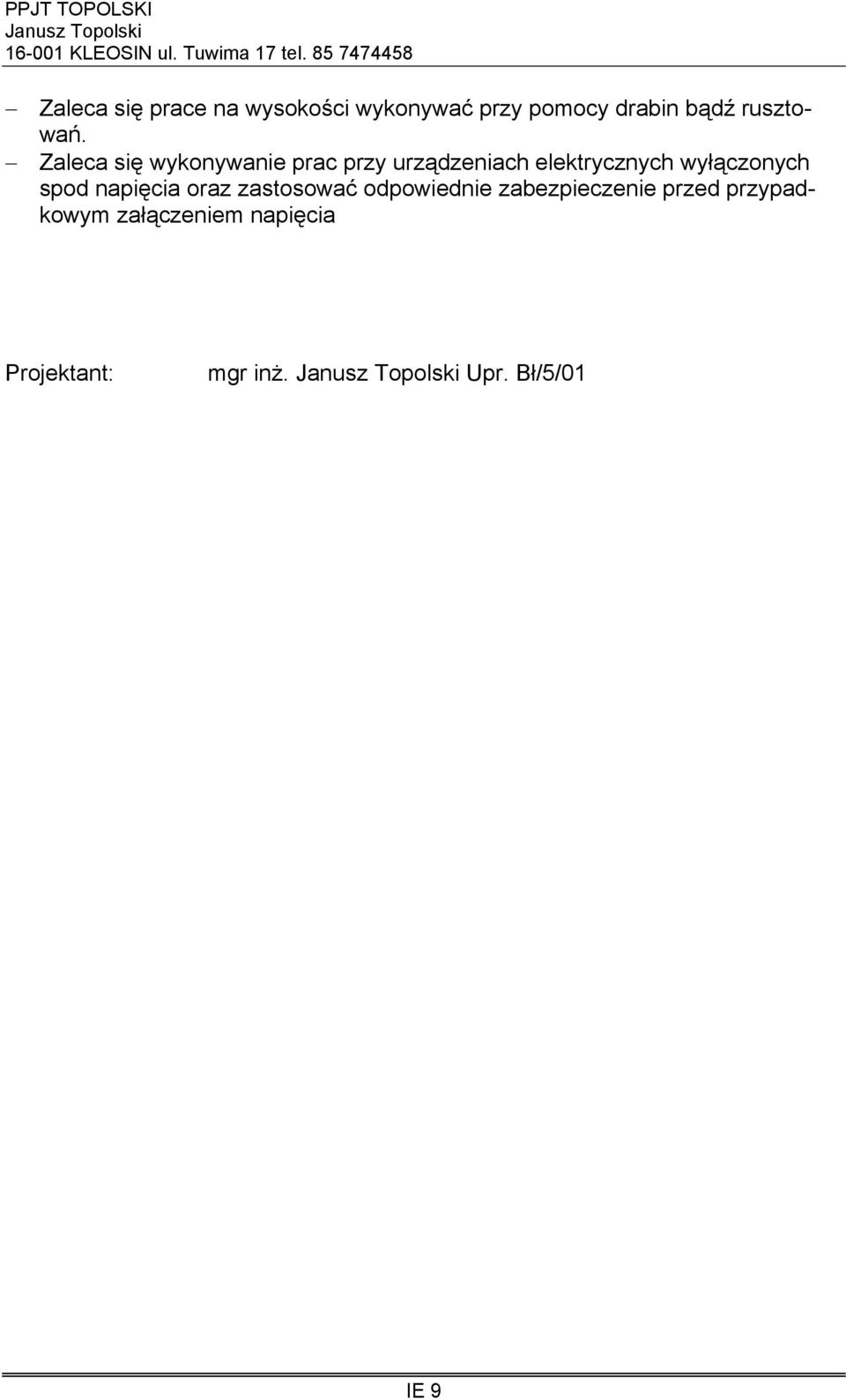

9 Zaleca się prace na wysokości wykonywać przy pomocy drabin bądź rusztowań. Zaleca się wykonywanie prac przy urządzeniach elektrycznych wyłączonych spod napięcia oraz zastosować odpowiednie zabezpieczenie przed przypadkowym załączeniem napięcia Projektant: mgr inż. Upr. Bł/5/01 IE 9

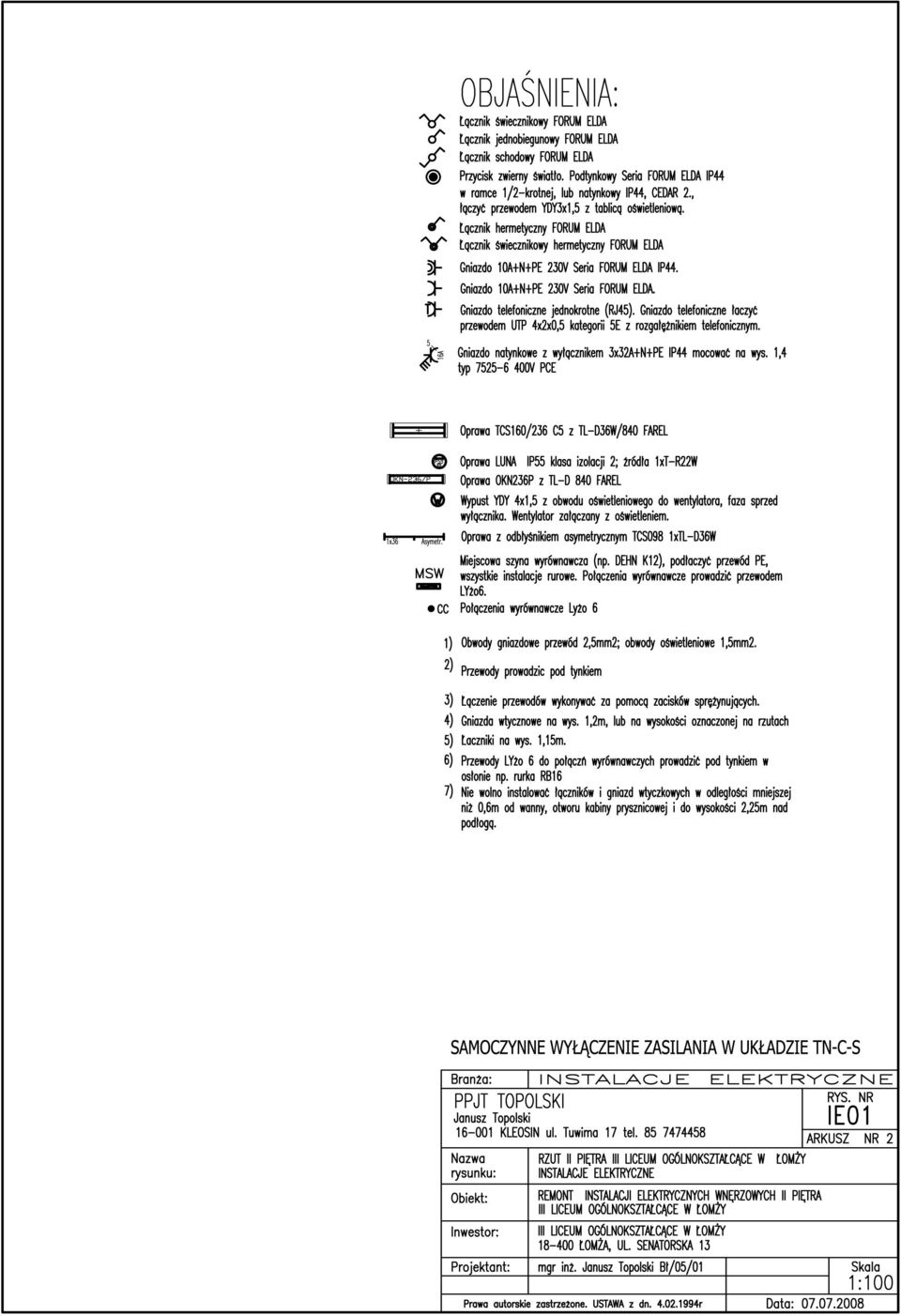

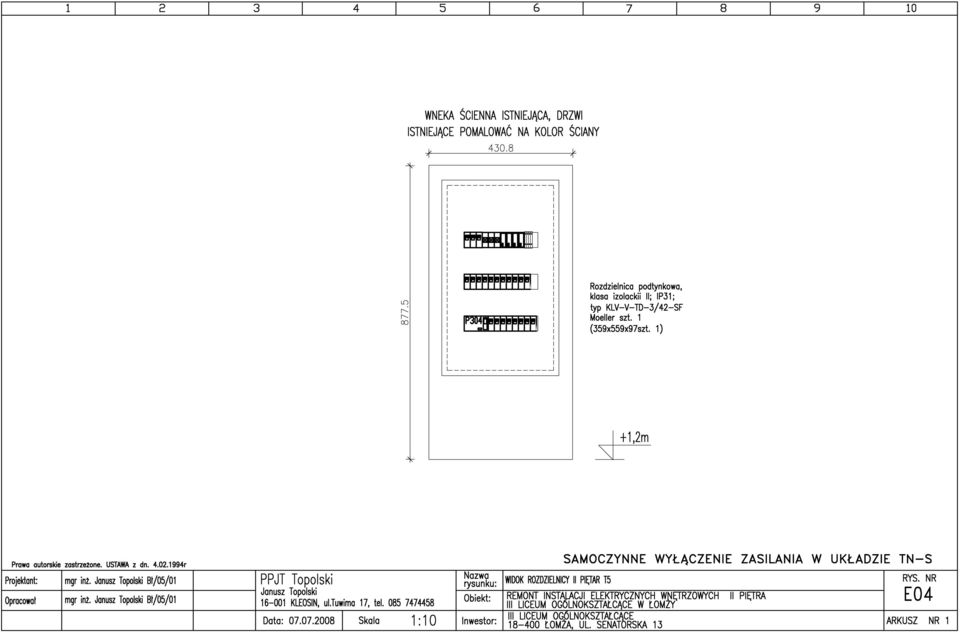

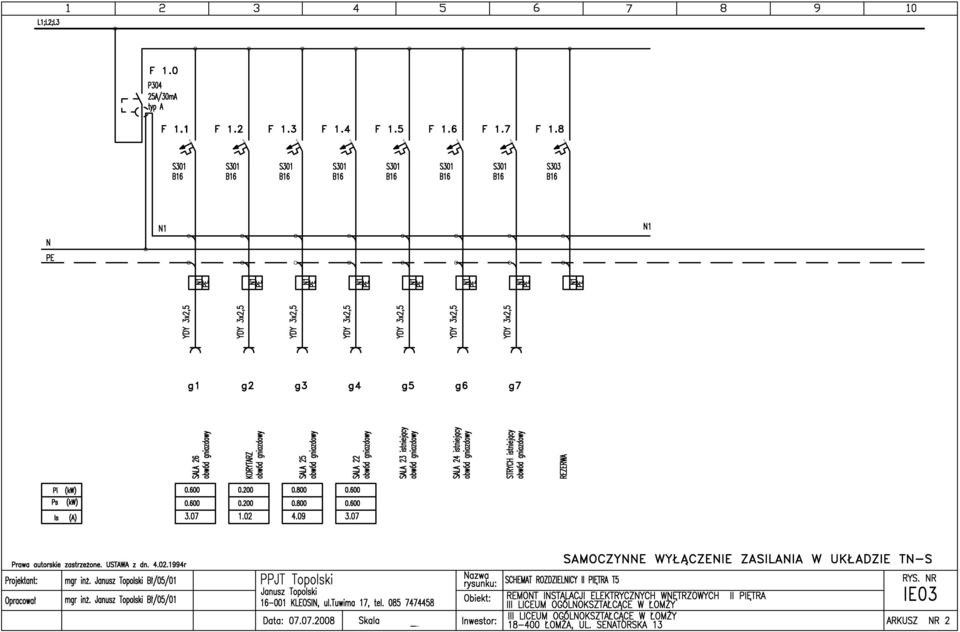

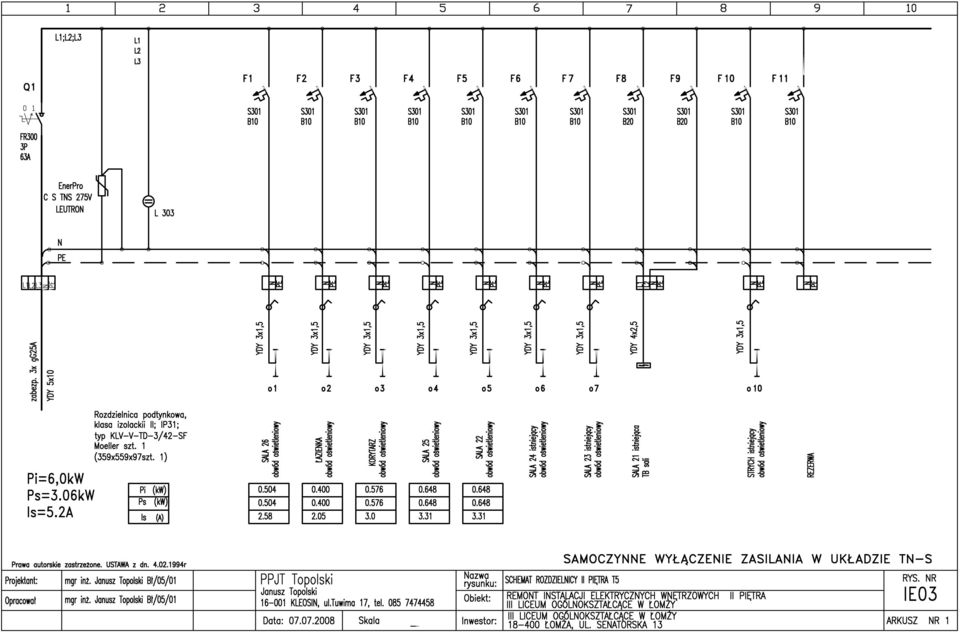

10 5. Oświadczenie projektanta. Oświadczam, że: Projekt wykonawczy remontu instalacji elektrycznych wnętrzowych II pietra III Liceum Ogólnokształcącego w Łomży został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Upr. Bł/5/01 6. Rysunki techniczne szt. 4 Rys. Rys. Rys. Rys. IE01 RZUT II PIĘTRA III LICEUM OGÓLNOKSZTAŁCĄCEGO W ŁOMŻY INSTALACJE ELEKTRYCZNE SKALA 1:100 IE02 WIDOK ROZDZIELNI ELEKTRYCZNEJ II PIĘTRA T5 III LICEUM OGÓLNOKSZTAŁCĄCEGO W ŁOMŻY, SKALA 1:10 STAN ISTNIEJĄCY IE03 SCHEMAT ROZDZIELNICY II PIĘTRA T5 UKŁAD PROJEKTOWANY IE04 WIDOK ROZDZIELNICY II PIĘTRA T5, SKALA 1:10 UKŁAD PROJEKTOWANY IE 10
