1 1.OPIS TECHNICZNY 1.2 PRZEDMIOT OPRACOWANIA PROJEKTU. Przedmiotem opracowania jest projekt budowlany instalacji elektrycznych w remontowanych pomieszczeniach piwnicznych i sanitarnych (parter) w Zespole Szkół Technicznych w Pleszewie ul. Zielona ODSTAWA OPRACOWANIA Inwentaryzacja budynku Projektu konstrukcyjno - budowlanego Aktualnie obowiązujące normy, przepisy i zarządzenia a w szczególności: - PN-IEC Instalacje elektryczne w obiektach budowlanych - PN-EN :2002 Aparatura rozdzielcza i sterownicza niskonapięciowa - PN-IEC 60898:2000 Sprzęt elektroinstalacyjny - PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy - PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. - Instalacje elektryczne i teletechniczne Wydawnictwo Verlag Dashofer W-wa 2007r 1.3 DANE ELEKTRYCZNE System ochrony od poraŝeń TN-C-S, TN-C, TN-S Moc zainstalowana projektowana (piwnice): Pi = 22,35 kw Moc zapotrzebowana projektowana (piwnice): Pz = 9,45 kw Napięcie sieci U = 400/230V Częstotliwość sieci f = 50Hz 1

2 ODSTAWA OPRACOWANIA Inwentaryzacja budynku Projektu konstrukcyjno - budowlanego Aktualnie obowiązujące normy, przepisy i zarządzenia a w szczególności: - PN-IEC 60364 Instalacje elektryczne w

2 1.4 ZAKRES PROJEKTU Niniejsze opracowanie obejmuje instalacje elektryczne: Linia zasilająca Rozbudowa rozdzielnicy RG Rozdzielnica RA Instalacje odbiorcze. Instalacja oświetleniowa Instalacja gniazd wtyczkowych 230V Instalacja gniazda wtyczkowego 400V Instalacje ochronne. Instalacja ochrony od poraŝeń prądem elektrycznym Instalacja połączeń wyrównawczych Ochrona od fal przepięciowych 1.5 LINIA ZASILAJĄCA Projektowaną rozdzielnicę RA, projektuje się zasilić przewodami typu 5xLYg 10mm 2, układanymi w rurce RG 37 pod tynkiem. Przewody prowadzić od istniejącej rozdzielnicy RG (na parterze) do projektowanej rozdzielnicy RA w sekretariacie uczniowskim Linię zasilającą projektuje się prowadzić przez część pomieszczeń piwnicy i zakończyć w rozdzielnicy RA na parterze. W rozdzielnicy RG zaprojektowano zabezpieczenia dla linii zasilającej. Projektuje się wkładki bezpiecznikowe typu gg 35A w rozłączniku bezpiecznikowym typu ILTS 3. Trasę linii zasilającej przedstawiono na załączonym planie. 2

Instalacja ochrony od poraŝeń prądem elektrycznym Instalacja połączeń wyrównawczych Ochrona od fal przepięciowych 1.

3 1.6 ROZBUDOWA ROZDZIELNICY RG. Istniejącą rozdzielnicę RG projektuje się rozbudować o projektowane obwody zasilające oraz ochronniki przeciwprzepięciowe. Z rozdzielnicy RG zaprojektowano obwody 230V i 400V: - zasilanie oświetlenia harcówki - zasilanie gniazd wtyczkowych 230V harcówka - zasilanie gniazda wtyczkowego 400V warsztat szkolny Schemat rozbudowy rozdzielnicy przedstawiono na załączonym do projektu rysunku. 1.7 ROZDZIELNICA RA Rozdzielnicę zaprojektowano w systemie TN-C Rozdzielnicę projektuje się w wykonaniu podtynkowym ze skrzynki typowej OWS-10-0 Rozdzielnicę projektuje się zamontować w sekretariacie uczniowskim w miejscu, rozdzielnicy istniejącej Rozdzielnicę zamontować tak, aby górna krawędź znajdowała się na wysokości niewiększej niŝ 1,8m MontaŜ aparatów elektrycznych wykonać zgodnie z załączonymi schematami elektrycznymi Miejsce lokalizacji rozdzielnicy przedstawiono na załączonym planie 1.8 INSTALACJE ODBIORCZE Instalacja oświetleniowa Instalację zaprojektowano w systemie TN-S Instalację projektuje się przewodami YDYp 2/3/4x1,5mm 2 pt, Oświetlenie w pomieszczeniach piwnicznych zaprojektowano oprawami świetlówkowymi W oprawach oświetleniowych projektuje się świetlówki typu Super TLD NG Oprawę oświetleniową oznaczoną na planie literą A wyposaŝyć w moduł awaryjny 3

rozbudowy rozdzielnicy przedstawiono na załączonym do projektu rysunku. 1.

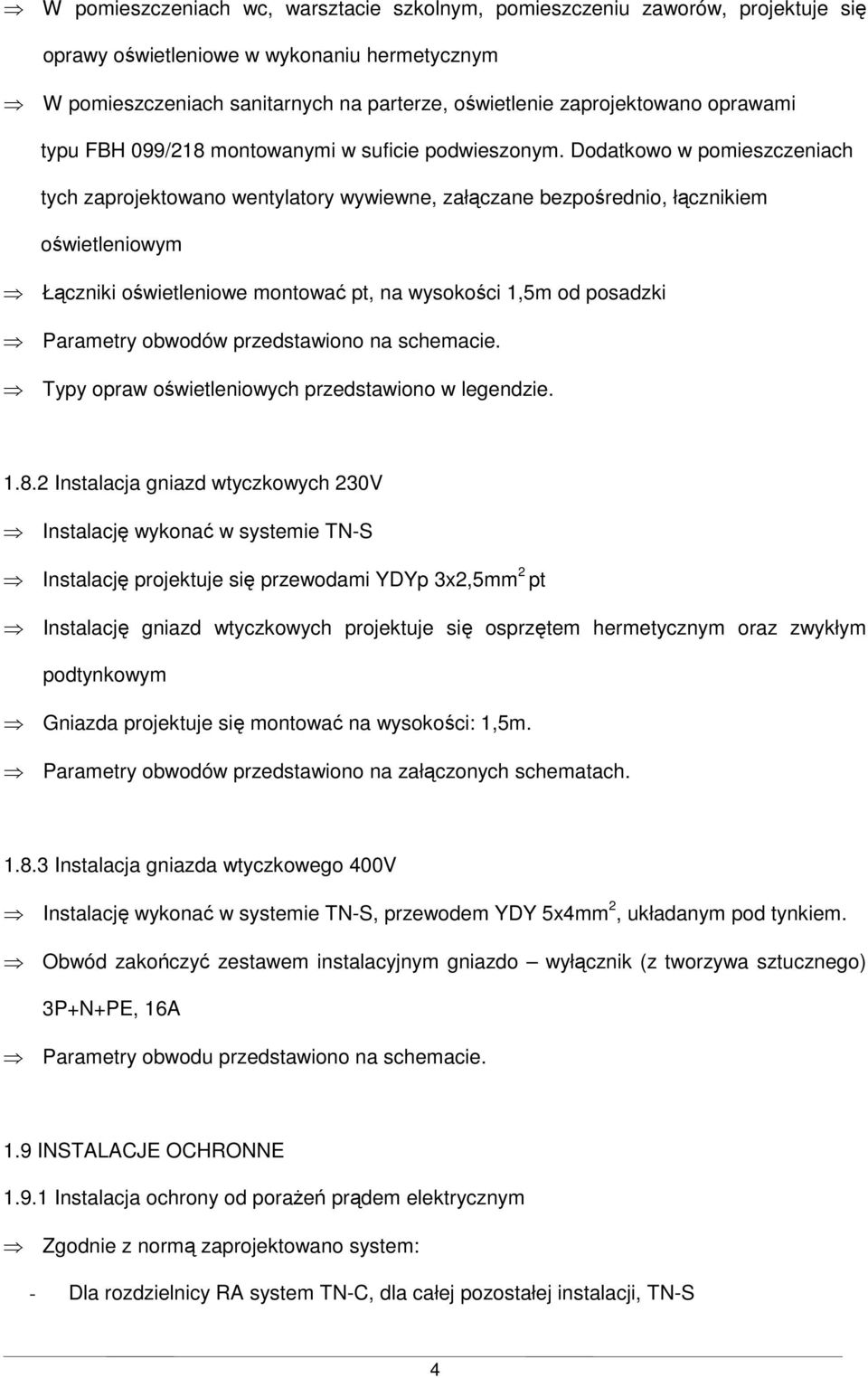

4 W pomieszczeniach wc, warsztacie szkolnym, pomieszczeniu zaworów, projektuje się oprawy oświetleniowe w wykonaniu hermetycznym W pomieszczeniach sanitarnych na parterze, oświetlenie zaprojektowano oprawami typu FBH 099/218 montowanymi w suficie podwieszonym. Dodatkowo w pomieszczeniach tych zaprojektowano wentylatory wywiewne, załączane bezpośrednio, łącznikiem oświetleniowym Łączniki oświetleniowe montować pt, na wysokości 1,5m od posadzki Parametry obwodów przedstawiono na schemacie. Typy opraw oświetleniowych przedstawiono w legendzie Instalacja gniazd wtyczkowych 230V Instalację wykonać w systemie TN-S Instalację projektuje się przewodami YDYp 3x2,5mm 2 pt Instalację gniazd wtyczkowych projektuje się osprzętem hermetycznym oraz zwykłym podtynkowym Gniazda projektuje się montować na wysokości: 1,5m. Parametry obwodów przedstawiono na załączonych schematach Instalacja gniazda wtyczkowego 400V Instalację wykonać w systemie TN-S, przewodem YDY 5x4mm 2, układanym pod tynkiem. Obwód zakończyć zestawem instalacyjnym gniazdo wyłącznik (z tworzywa sztucznego) 3P+N+PE, 16A Parametry obwodu przedstawiono na schemacie. 1.9 INSTALACJE OCHRONNE Instalacja ochrony od poraŝeń prądem elektrycznym Zgodnie z normą zaprojektowano system: - Dla rozdzielnicy RA system TN-C, dla całej pozostałej instalacji, TN-S 4

Dodatkowo w pomieszczeniach tych zaprojektowano wentylatory wywiewne, załączane bezpośrednio, łącznikiem oświetleniowym Łączniki oświetleniowe montować pt, na wysokości 1,5m od posadzki Parametry

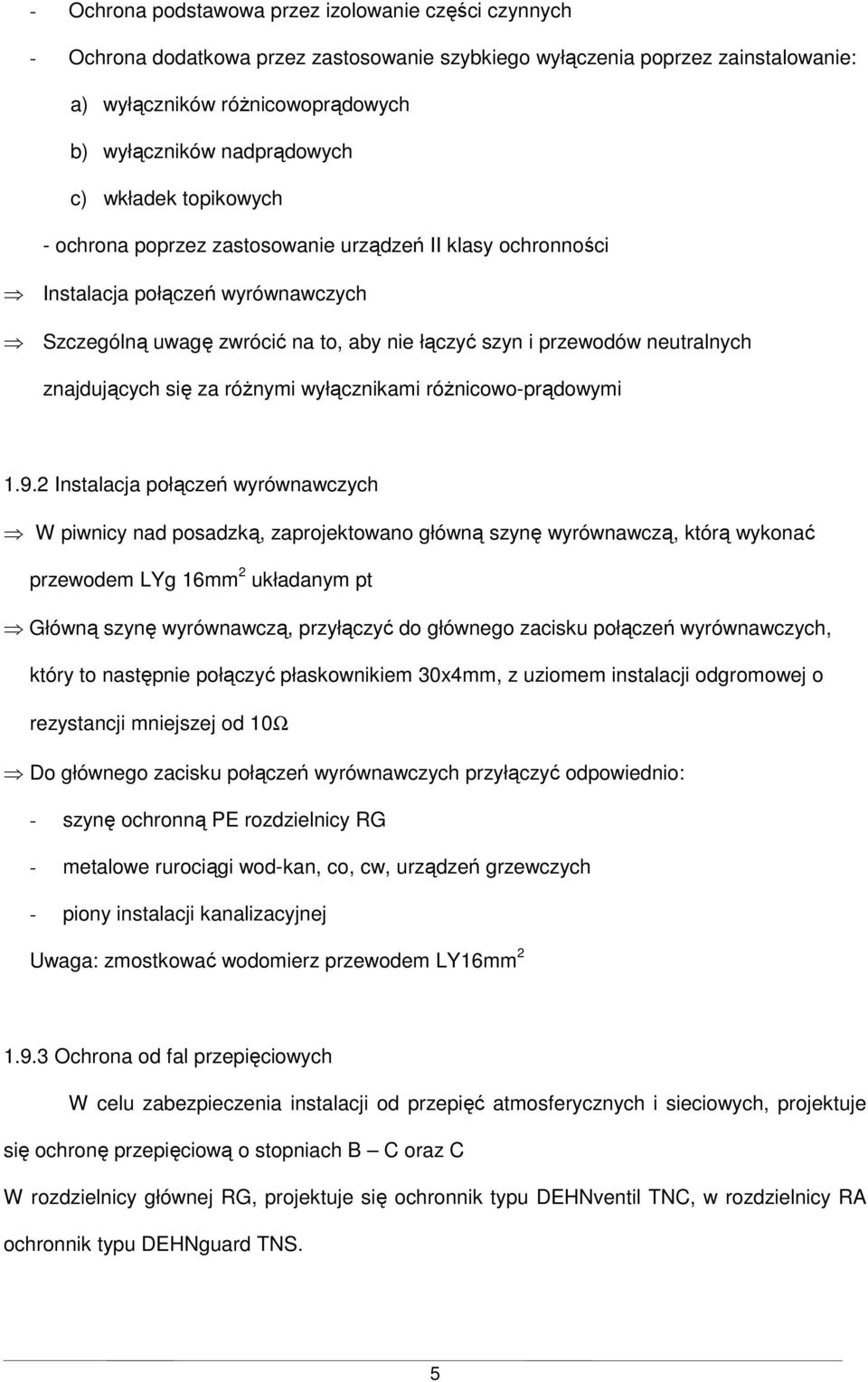

5 - Ochrona podstawowa przez izolowanie części czynnych - Ochrona dodatkowa przez zastosowanie szybkiego wyłączenia poprzez zainstalowanie: a) wyłączników róŝnicowoprądowych b) wyłączników nadprądowych c) wkładek topikowych - ochrona poprzez zastosowanie urządzeń II klasy ochronności Instalacja połączeń wyrównawczych Szczególną uwagę zwrócić na to, aby nie łączyć szyn i przewodów neutralnych znajdujących się za róŝnymi wyłącznikami róŝnicowo-prądowymi Instalacja połączeń wyrównawczych W piwnicy nad posadzką, zaprojektowano główną szynę wyrównawczą, którą wykonać przewodem LYg 16mm 2 układanym pt Główną szynę wyrównawczą, przyłączyć do głównego zacisku połączeń wyrównawczych, który to następnie połączyć płaskownikiem 30x4mm, z uziomem instalacji odgromowej o rezystancji mniejszej od 10Ω Do głównego zacisku połączeń wyrównawczych przyłączyć odpowiednio: - szynę ochronną PE rozdzielnicy RG - metalowe rurociągi wod-kan, co, cw, urządzeń grzewczych - piony instalacji kanalizacyjnej Uwaga: zmostkować wodomierz przewodem LY16mm Ochrona od fal przepięciowych W celu zabezpieczenia instalacji od przepięć atmosferycznych i sieciowych, projektuje się ochronę przepięciową o stopniach B C oraz C W rozdzielnicy głównej RG, projektuje się ochronnik typu DEHNventil TNC, w rozdzielnicy RA ochronnik typu DEHNguard TNS. 5

znajdujących się za róŝnymi wyłącznikami róŝnicowo-prądowymi 1.9.

6 1.10 UWAGI KOŃCOWE Całość prac wykonać zgodnie z wymogami norm, przepisów budowy i przepisów bhp Instalację wykonać w oparciu w Warunki Techniczne Wykonania i Odbioru Robót Budowlanych Przed oddaniem do eksploatacji wykonać wszystkie niezbędne pomiary i badania instalacji oraz przeprowadzić rozruch Zdemontować istniejące instalacje elektryczne UWAGA Instalacje elektryczne wykonać po uprzednim wykonaniu wszystkich instalacji co, wod-kan. OPRACOWAŁ: inŝ. Roman Kubiak PROJEKTANT: inŝ. Ludwik Kubiak 6

i badania instalacji oraz przeprowadzić rozruch Zdemontować istniejące instalacje elektryczne UWAGA Instalacje elektryczne

7 2. OBLICZENIA TECHNICZNE 2.1 OBLICZENIA ELEKTROENERGETYCZNE ZałoŜenia napięcie sieci 400/230V dopuszczalne spadki napięcia: - 0,5% dla wlz-tów zasilających obwody oświetleniowe i gniazd wtyczkowych 230V - 2,5% dla instalacji odbiorczej oświetleniowej - 3% dla instalacji odbiorczej siłowej Przyjęto obciąŝenia: - dla wypustów oświetleniowych zgodnie z wynikami obliczeń - dla gniazd wtyczkowych 1000W/gniazdo oraz zgodnie z zaprojektowanymi urządzeniami technologicznymi. współczynniki zapotrzebowania mocy: - dla odbiorów oświetleniowych: 0,7 - dla gniazd wtyczkowych i urządzeń technologicznych: 0,3, 0,4 OPRACOWAŁ: inŝ. Roman Kubiak PROJEKTANT: inŝ. Ludwik Kubiak 7

1 ZałoŜenia napięcie sieci 400/230V dopuszczalne spadki napięcia: - 0,5% dla wlz-tów zasilających obwody oświetleniowe i gniazd wtyczkowych 230V - 2,5% dla instalacji
