1 PRZEDSIĘBIORSTWO PROJEKTOWO USŁUGOWE ABIX bis sp. z o.o. PRACOWNIA PROJEKTOWA Warszawa ul. Janiszowska 9 tel./fax P R O J E K T NAZWA PROJEKTU ADRES INWESTYCJI INWESTOR OBIEKT BRANŻA STADIUM Połączenie lokali 4 i 4C w budynku przy ul. Żelaznej 75A wraz z koniecznym remontem Warszawa, ul. Żelazna 75A Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy przy ul. Bema 70 Budynek mieszkalny Elektryczna Projekt budowlany i wykonawczy Funkcja Imię i nazwisko Podpis Data Projektował mgr inż. Joanna Baleja upr. St - 655/82 mgr inż. Włodzimierz Frączek upr St-189/ Kierownik pracowni mgr inż. Włodzimierz Frączek upr St-189/

Żelaznej 75A wraz z koniecznym remontem Warszawa, ul. Żelazna 75A Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy przy ul.

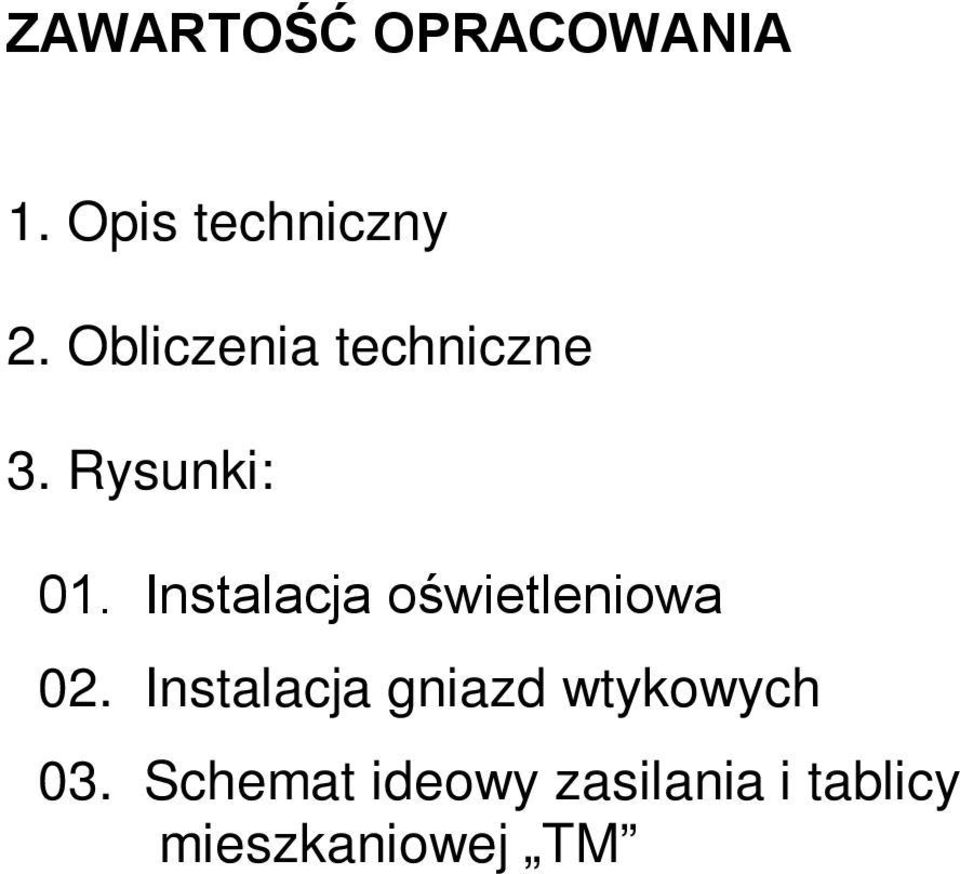

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Obliczenia techniczne 3. Rysunki: 01. Instalacja oświetleniowa 02. Instalacja gniazd wtykowych 03. Schemat ideowy zasilania i tablicy mieszkaniowej TM

3 1. OPIS TECHNICZNY 1.1. DANE OGÓLNE Podstawa opracowania Podstawę opracowania stanowią: Umowa z Inwestorem Projekt architektoniczny Projekt instalacji sanitarnych Obowiązujące normy i przepisy Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji elektrycznych w mieszkaniu, które powstało w wyniku przebudowy i połączenia dwóch lokali nr 4 i nr 4C znajdujących się w budynku mieszkalnym przy ul. Żelaznej 75A w Warszawie Podstawowe dane elektroenergetyczne dla mieszkań napięcie zasilania 230 V moc zainstalowana 9,1 kw; 8,5 kw moc obliczeniowa 2x 5,0 kw Ochrona od porażeń szybkie wyłączenie w układzie sieciowym TN-S z zastosowaniem wyłączników ochronnych różnicowo prądowych i wyłączników nadprądowych oraz połączenia wyrównawcze miejscowe w łazience Zakres opracowania Zakresem opracowania objęto: zasilanie, rozdział i pomiar energii elektrycznej tablica mieszkaniowa oświetlenie ogólne i miejscowe gniazda wtyczkowe 230V ochronę od porażeń i połączenia wyrównawcze Zasilanie, rozdział i pomiar energii elektrycznej Zasilanie projektowanych mieszkań wykonać z istniejącej tablicy głównej TG i pomiarowej TL na parterze klatki schodowej. Projektowane linie zasilające mieszkania wprowadzić do tablic mieszkaniowych TM. W tym celu istniejące w tablicy TG zabezpieczenie przelicznikowe S301 D25 przystosować do plombowania a w tablicy TL wykorzystać istniejące deski licznikowe.

budynku mieszkalnym przy ul. Żelaznej 75A w Warszawie. 1.1.3.

4 Oświetlenie ogólne i miejscowe Do oświetlenia ogólnego pomieszczeń przewiduje się wykonanie wypustów sufitowych, a do oświetlenia miejscowego stosowanego w łazience nad lustrem, w kuchni nad blatami roboczymi, wypusty ścienne. W projekcie przyjęto montaż opraw oświetleniowych w łazienkach, aneksach kuchennych i przedpokojach. Przyjęto oprawy żarowe naścienne i sufitowe typu LENA Całość instalacji zaprojektowano przewodami typu YDYpżo 3(4)x1.5 mm2 układanymi pod tynkiem oraz w rurkach instalacyjnych, gdy instalacja prowadzona jest w ścianach g-k. Rozmieszczenie wypustów pokazano na rys. nr 01. UWAGA. We wspólnym korytarzu pozostawić istniejącą oprawę oświetleniową z czujką ruchu Instalacja gniazd wtykowych 230 V Gniazda wtykowe zaprojektować w miejscach wskazanych na planie rys. nr 02. Do gniazda zasilającego kuchenkę elektryczną i gniazda w łazience zaprojektowano oddzielne obwody. Wszystkie instalowane gniazda wykonać z bolcem ochronnym. W pomieszczeniach o zwiększonej wilgotności /łazienka, kuchnia/ stosować gniazda szczelne. Gniazda wtykowe ogólnego przeznaczenia w pokoju i holu instalować na wysokości 0,2 m od podłogi, natomiast w łazience i kuchni na wys. ok. 1,1m. Całość instalacji zaprojektowano przewodami typu YDYpżo 3x2,5 mm2 prowadzonymi bezpośrednio pod tynkiem oraz w rurkach instalacyjnych, giętkich w ścianach g-k Dodatkowa ochrona od porażeń i połączenia wyrównawcze. Jako ochronę od porażeń zastosowano szybkie wyłączenie w układzie sieciowym TN-S, realizowane poprzez zastosowanie wyłączników nadmiarowoprądowych i wyłączników ochronnych różnicowoprądowych. W pomieszczeniach wyposażonych w wannę lub natrysk stosować miejscowe połączenia wyrównawcze. W tym celu zainstalować w łazience lokalną szynę wyrównawczą na rysunku oznaczoną LSW. Do szyny tej przyłączyć metalowe wyposażenie łazienki oraz przewód ochronny PE wyprowadzony z tablicy mieszkaniowej Instalacje teletechniczne. Przewiduje się możliwość pozostawienia istniejących instalacji. 2.1 OBLICZENA TECHNICZNE Bilans mocy. Zapotrzebowanie mocy dla mieszkania określono wg wymagań Zakładu Energetycznego.

roboczymi, wypusty ścienne. W projekcie przyjęto montaż opraw oświetleniowych w łazienkach, aneksach kuchennych i przedpokojach.

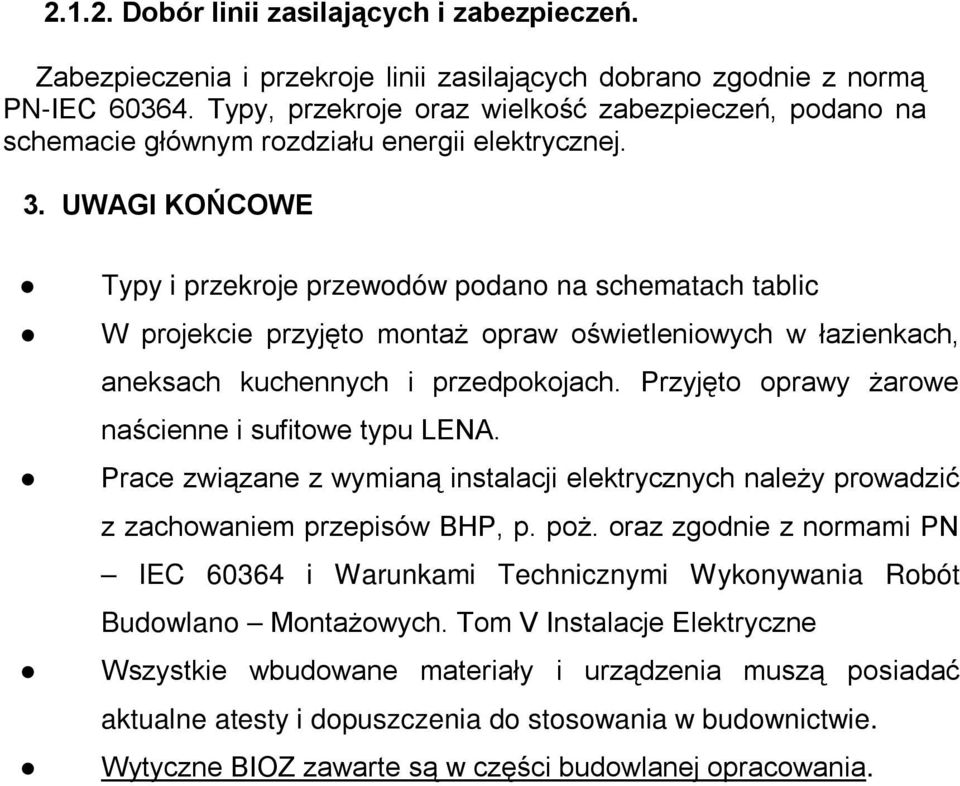

5 Dobór linii zasilających i zabezpieczeń. Zabezpieczenia i przekroje linii zasilających dobrano zgodnie z normą PN-IEC Typy, przekroje oraz wielkość zabezpieczeń, podano na schemacie głównym rozdziału energii elektrycznej. 3. UWAGI KOŃCOWE Typy i przekroje przewodów podano na schematach tablic W projekcie przyjęto montaż opraw oświetleniowych w łazienkach, aneksach kuchennych i przedpokojach. Przyjęto oprawy żarowe naścienne i sufitowe typu LENA. Prace związane z wymianą instalacji elektrycznych należy prowadzić z zachowaniem przepisów BHP, p. poż. oraz zgodnie z normami PN IEC i Warunkami Technicznymi Wykonywania Robót Budowlano Montażowych. Tom V Instalacje Elektryczne Wszystkie wbudowane materiały i urządzenia muszą posiadać aktualne atesty i dopuszczenia do stosowania w budownictwie. Wytyczne BIOZ zawarte są w części budowlanej opracowania.

UWAGI KOŃCOWE Typy i przekroje przewodów podano na schematach tablic W projekcie przyjęto montaż opraw oświetleniowych w łazienkach, aneksach kuchennych i przedpokojach.
