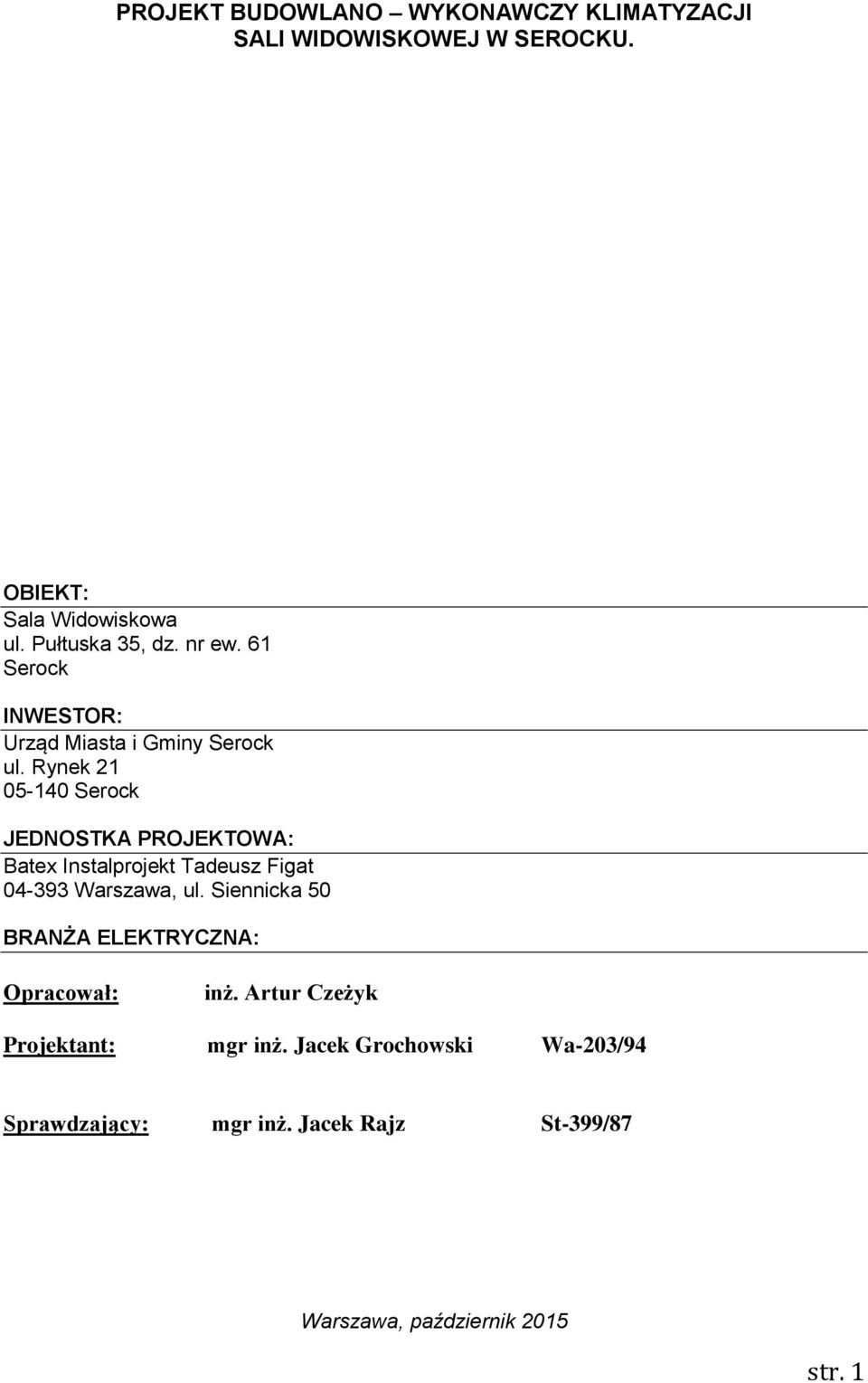

1 PROJEKT BUDOWLANO WYKONAWCZY KLIMATYZACJI SALI WIDOWISKOWEJ W SEROCKU. OBIEKT: Sala Widowiskowa ul. Pułtuska 35, dz. nr ew. 61 Serock INWESTOR: Urząd Miasta i Gminy Serock ul. Rynek Serock JEDNOSTKA PROJEKTOWA: Batex Instalprojekt Tadeusz Figat Warszawa, ul. Siennicka 50 BRANŻA ELEKTRYCZNA: Opracował: inż. Artur Czeżyk Projektant: mgr inż. Jacek Grochowski Wa-203/94 Sprawdzający: mgr inż. Jacek Rajz St-399/87 Warszawa, październik 2015 str. 1

Rynek 21 05-140 Serock JEDNOSTKA PROJEKTOWA: Batex Instalprojekt Tadeusz Figat 04-393 Warszawa, ul.

2 INSTALACJE ELEKTRYCZNE SPIS TREŚCI: 1. OPIS TECHNICZNY 2. ZAŁĄCZNIKI: - kopie uprawnień budowlanych projektanta i sprawdzającego - kopie zaświadczeń o przynależności do MOIIB projektanta i sprawdzającego - oświadczenie projektanta i sprawdzającego 3. RYSUNKI: E-1 Schemat główny zasilania rozdzielnica RW E-2 Plan instalacji elektrycznej rzut parteru E-3 Plan instalacji elektrycznej rzut strychu i dachu str. 2

przynależności do MOIIB projektanta i sprawdzającego - oświadczenie projektanta i sprawdzającego 3.

3 1. OPIS TECHNICZNY Wstęp. Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji elektrycznej dla instalacji klimatyzacji Sali Widowiskowej w Serocku przy ul. Pułtuskiej 35, dz. nr ew. 61 Serock Podstawa opracowania. Projekt opracowano na podstawie: - zlecenia Inwestora - inwentaryzacji stanu istniejącego - dokumentacji powykonawczej istniejącego budynku - uzgodnień międzybranżowych - obowiązujących norm i przepisów Zakres projektu. Niniejszy projekt obejmuje instalacje elektryczne w następującym zakresie: - instalacja zasilania projektowanych urządzeń klimatyzacji - instalacja odgromowa (dostosowanie do zmian na dachu) - instalacja ochrony przeciwporażeniowej - instalacja przeciwprzepięciowa 1.4. Zasilanie. Rozdzielnica RW. Istniejący budynek, w którym jest projektowana instalacja klimatyzacji zasilany jest z sieci NN zakładu energetycznego. Ze złącza kablowego jest wyprowadzona w.l.z. do układu pomiarowego zestaw wnękowych tablic (ZNP) na zewnętrznej ścianie budynku. W tablicach są zlokalizowane: zabezpieczenie przelicznikowe (Bi35/63A), ochronniki przeciwprzepięciowe, licznik energii elektrycznej (3-fazowy, bezpośredni), zabezpieczenie zalicznikowe (wyłącznik instalacyjny S303- D25A). Istniejący układ zasilania pozostaje bez zmian. Ze względu na montaż nowych urządzeń Inwestor powinien wystąpić do zakładu energetycznego o zwiększenie mocy budynku do 30kW zabezpieczenie zalicznikowe 50A. Z układu pomiarowego jest wyprowadzona linia zasilająca do rozdzielnicy głównej budynku RG. Linię tę należy wymienić ze względu na przewidywany montaż wentylacji w przyszłości i związany z tym znaczny wzrost mocy budynku. Przy rozdzielnicy RG należy zabudować rozłącznik bezpiecznikowy dla zabezpieczenia obwodu zasilającego projektowaną rozdzielnicę klimatyzacji i wentylacji. Z rozłącznika będzie wyprowadzona linia zasilająca rozdzielnicę klimatyzacji i wentylacji RW. Linia została zaprojektowana z uwzględnieniem możliwości późniejszego podłączenia obwodów wentylacji mechanicznej. Rozdzielnica RW będzie zamontowana obok istniejącej rozdzielnicy T1 na zapleczu Sali widowiskowej. Rozdzielnica RW wykonane będą jako urządzenia o stopniu ochrony od wpływów zewnętrznych IP30, II klasy ochronności (izolacji). Aparatura zainstalowana w rozdzielnicy będzie w całości osłonięta maskownicami z materiałów izolacyjnych. Rozdzielnice powinny być wykonane w oparciu o prefabrykowany, całościowy system. Całość oprzewodowania powinna być wykonana linkami LgY, o odpowiednich kolorach (zgodnie z normą). Obwody zewnętrzne będą przyłączane poprzez listwy zaciskowe. Należy zwrócić uwagę aby głębokość rozdzielnicy nie była większa niż odległość między płytą G-K i ścianą/słupem w miejscu montażu. Rozdzielnicę należy mocować na wspornikach na ścianie/słupie. str. 3

Projekt opracowano na podstawie: - zlecenia Inwestora - inwentaryzacji stanu istniejącego - dokumentacji powykonawczej istniejącego budynku - uzgodnień międzybranżowych - obowiązujących norm i

4 1.5. Układanie przewodów. W obiekcie będą stosowane przewody kabelkowe typu YDY (750V), oraz kable YKY (1000V). Przewody i kable prowadzone będą w następujący sposób: - w korytkach kablowych z pełnym przykryciem podejścia do klimatyzatorów na dachu i do klimatyzatorów (jednostki wewnętrzne) na strychu - w rurach elektroinstalacyjnych obwody zasilania do RG i RW - w rurach elektroinstalacyjnych n/t podejścia do opraw oświetleniowych i łącznika oświetlenia na poddaszu 1.6. Instalacja oświetleniowa. Instalację oświetleniową należy wykonać przewodami prowadzonymi wg punktu 1.5. Należy stosować osprzęt i oprawy świetlówkowe 2xT5-35W o stopniu ochrony min. IP44. Dla zasilenia obwodu oświetlenia podstawowego, w istniejącej rozdzielnicy T1 należy dobudować wyłącznik instalacyjny zespolony z wyłącznikiem różnicowoprądowym. Przewidziano również oświetlenie awaryjne ewakuacyjne. Oświetlenie ewakuacyjne będzie zapewniać natężenie oświetlenia w wysokości 1 luksa w osi drogi ewakuacyjnej. Równomierność oświetlenia ewakuacyjnego nie powinna być mniejsza niż 1:40. Projektowane oprawy będą zasilane z własnych autonomicznych baterii (inwertery) czas podtrzymania świecenia 1 godzina. Praca opraw na ciemno. Dla oświetlenia ewakuacyjnego przewidziano oprawy ze źródłami światła diodowymi LED. Oprawy należy wyposażyć w system autotestu. Obwód oświetlenia ewakuacyjnego należy zasilać z istniejącego obwodu oświetlenia awaryjnego w budynku Instalacja odgromowa. Istniejący budynek jest wyposażony w instalację odgromową. Ze względu na montaż urządzeń elektrycznych na dachu, instalację odgromową należy przebudować. Zakres przebudowy pokazano na rysunku E-3. Urządzenia klimatyzacji będą chronione układem zwodów montowanych na kominach i na kalenicy dachu istniejącego budynku. Należy zachować odstęp izolacyjny zwodów od urządzeń s=40cm Ochrona od porażeń. Wszystkie instalacje należy wykonać zgodnie z normą PN-IEC Dla rozdzielnicy RW, jako środek dodatkowej ochrony od porażeń przewidziano wykonanie w obudowach II klasy ochronności. Dla wszystkich obwodów odbiorczych, jako środek dodatkowej ochrony od porażeń przewidziano szybkie wyłączenie zasilania przez wyłączniki instalacyjne i wyłączniki przeciwporażeniowe różnicowoprądowe. Instalacje należy wykonać w układzie sieci TN-S. Na poddaszu należy zamontować lokalna szynę połączeń wyrównawczych. Szyne należy przyłączyć przewodem LgYzo1x25 z główną szyną wyrównawczą budynku. Do lokalnej szyny wyrównawczej należy przyłączać metalowe elementy instalacji klimatyzacyjnej oraz szynę PE rozdzielnicy RW. Po wykonaniu instalacji należy wykonać, potwierdzone protokolarnie, pomiary skuteczności przyjętej ochrony Ochrona przeciwprzepięciowa. W rozdzielnicy RW przewidziano ochronniki klasy B+C. str. 4

rurach elektroinstalacyjnych obwody zasilania do RG i RW - w rurach elektroinstalacyjnych n/t podejścia do opraw oświetleniowych i łącznika oświetlenia na poddaszu 1.6. Instalacja oświetleniowa.

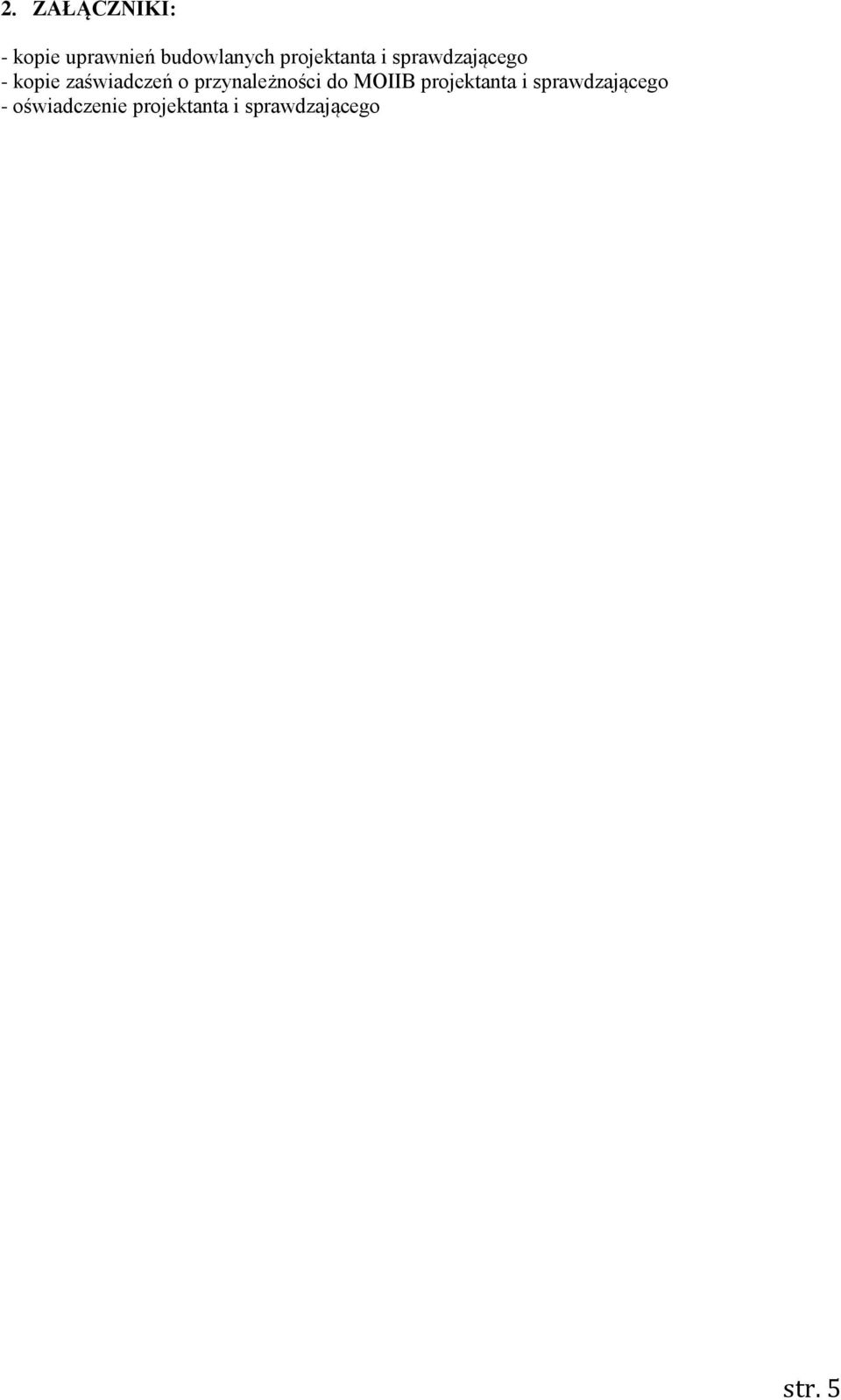

5 2. ZAŁĄCZNIKI: - kopie uprawnień budowlanych projektanta i sprawdzającego - kopie zaświadczeń o przynależności do MOIIB projektanta i sprawdzającego - oświadczenie projektanta i sprawdzającego str. 5

6 str. 6

7 str. 7

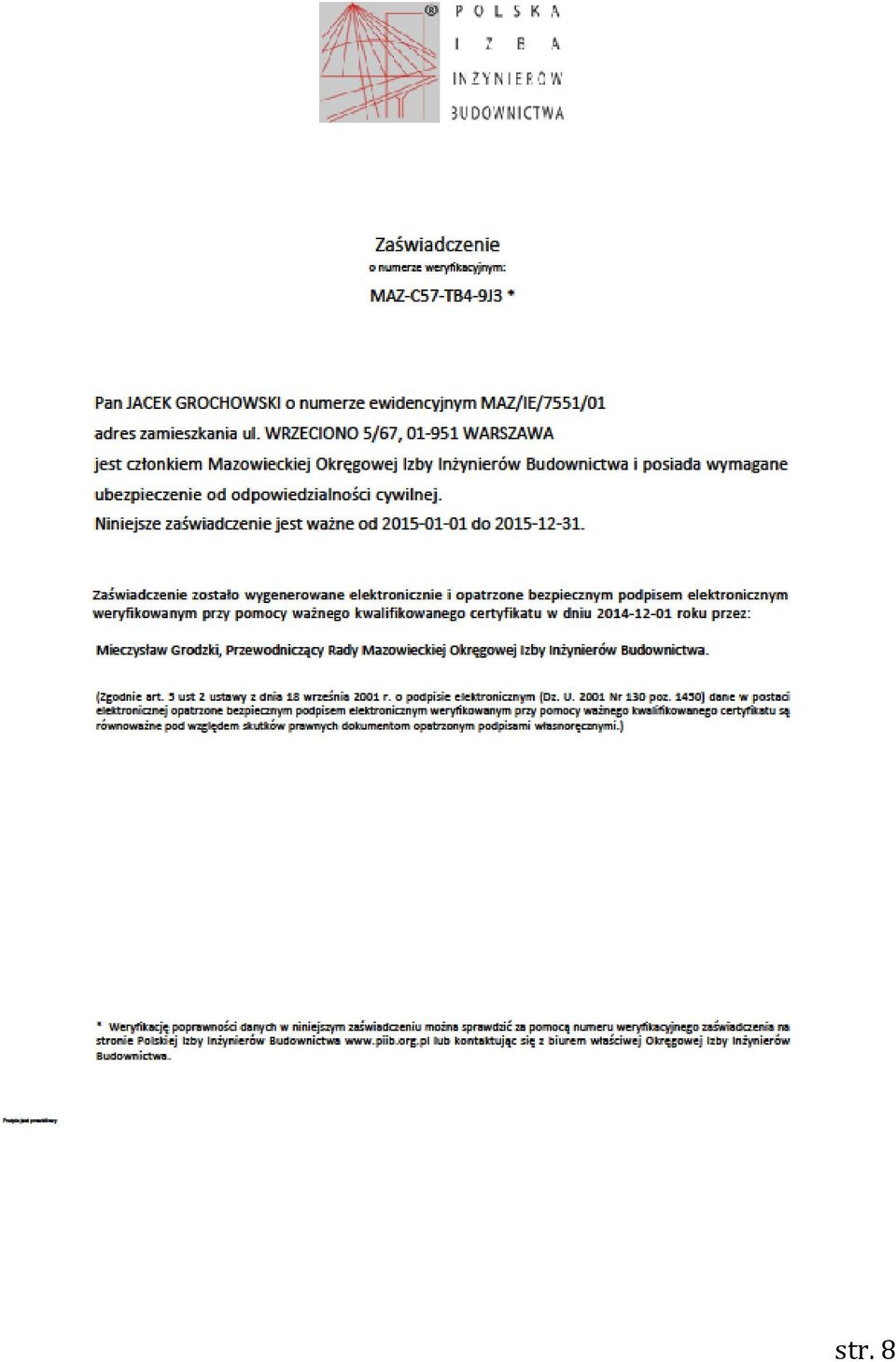

8 str. 8

9 str. 9

10 Warszawa r. Oświadczenie Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami), Oświadczamy, że projekt budowlano-wykonawczy instalacji elektrycznych dla: Instalacji klimatyzacji Sali Widowiskowej w Serocku przy ul. Pułtuskiej 35, dz. nr ew. 61 Serock został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant instalacji elektrycznych: mgr inż. Jacek Grochowski upr. proj. Wa-203/94 Sprawdzający instalacji elektrycznych: mgr inż. arch. Jacek Rajz upr. proj. St-399/87 str. 10

Serocku przy ul. Pułtuskiej 35, dz. nr ew. 61 Serock został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

11 3. RYSUNKI: E-1 Schemat główny zasilania rozdzielnica RW E-2 Plan instalacji elektrycznej rzut parteru E-3 Plan instalacji elektrycznej rzut strychu i dachu str. 11
