1 ZAWARTOŚĆ OPRACOWANIA ROZBUDOWA Z PRZEBUDOWĄ BUDYNKU LEŚNICZÓWKI PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE WEWNĘTRZNE Obiekt: Budynek mieszkalny. Lokalizacja: Zagórze, gm. Drezdenko, nr ew. gruntu 366. Inwestor: Nadleśnictwo SMOLARZ Klesno 3, Drezdenko I. Część opisowa. 1. Strona tytułowa. 2. Zawartość opracowania. 3. Opis techniczny. II. Część rysunkowa 1. Instalacje elektryczne Schemat. 2. Instalacje elektryczne Rzut piwnic. 3. Instalacje elektryczne Rzut parteru. 4. Instalacje elektryczne Rzut poddasza

Inwestor: Nadleśnictwo SMOLARZ Klesno 3, 66-530 Drezdenko I. Część opisowa. 1. Strona tytułowa. 2. Zawartość opracowania. 3. Opis techniczny.

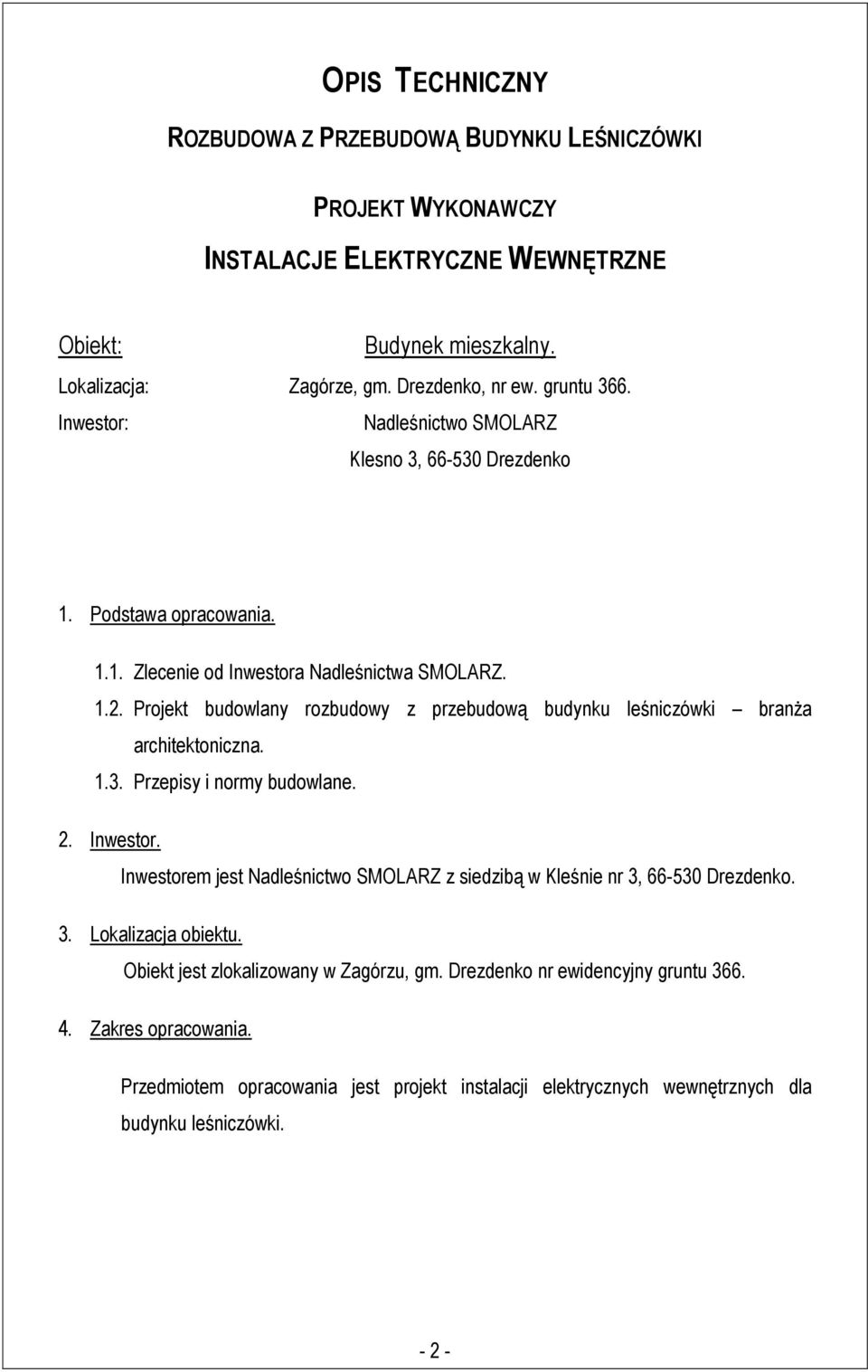

2 OPIS TECHNICZNY ROZBUDOWA Z PRZEBUDOWĄ BUDYNKU LEŚNICZÓWKI PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE WEWNĘTRZNE Obiekt: Budynek mieszkalny. Lokalizacja: Zagórze, gm. Drezdenko, nr ew. gruntu 366. Inwestor: Nadleśnictwo SMOLARZ Klesno 3, Drezdenko 1. Podstawa opracowania Zlecenie od Inwestora Nadleśnictwa SMOLARZ Projekt budowlany rozbudowy z przebudową budynku leśniczówki branża architektoniczna Przepisy i normy budowlane. 2. Inwestor. Inwestorem jest Nadleśnictwo SMOLARZ z siedzibą w Kleśnie nr 3, Drezdenko. 3. Lokalizacja obiektu. Obiekt jest zlokalizowany w Zagórzu, gm. Drezdenko nr ewidencyjny gruntu Zakres opracowania. Przedmiotem opracowania jest projekt instalacji elektrycznych wewnętrznych dla budynku leśniczówki

Projekt budowlany rozbudowy z przebudową budynku leśniczówki branża architektoniczna. 1.3. Przepisy i normy budowlane. 2. Inwestor.

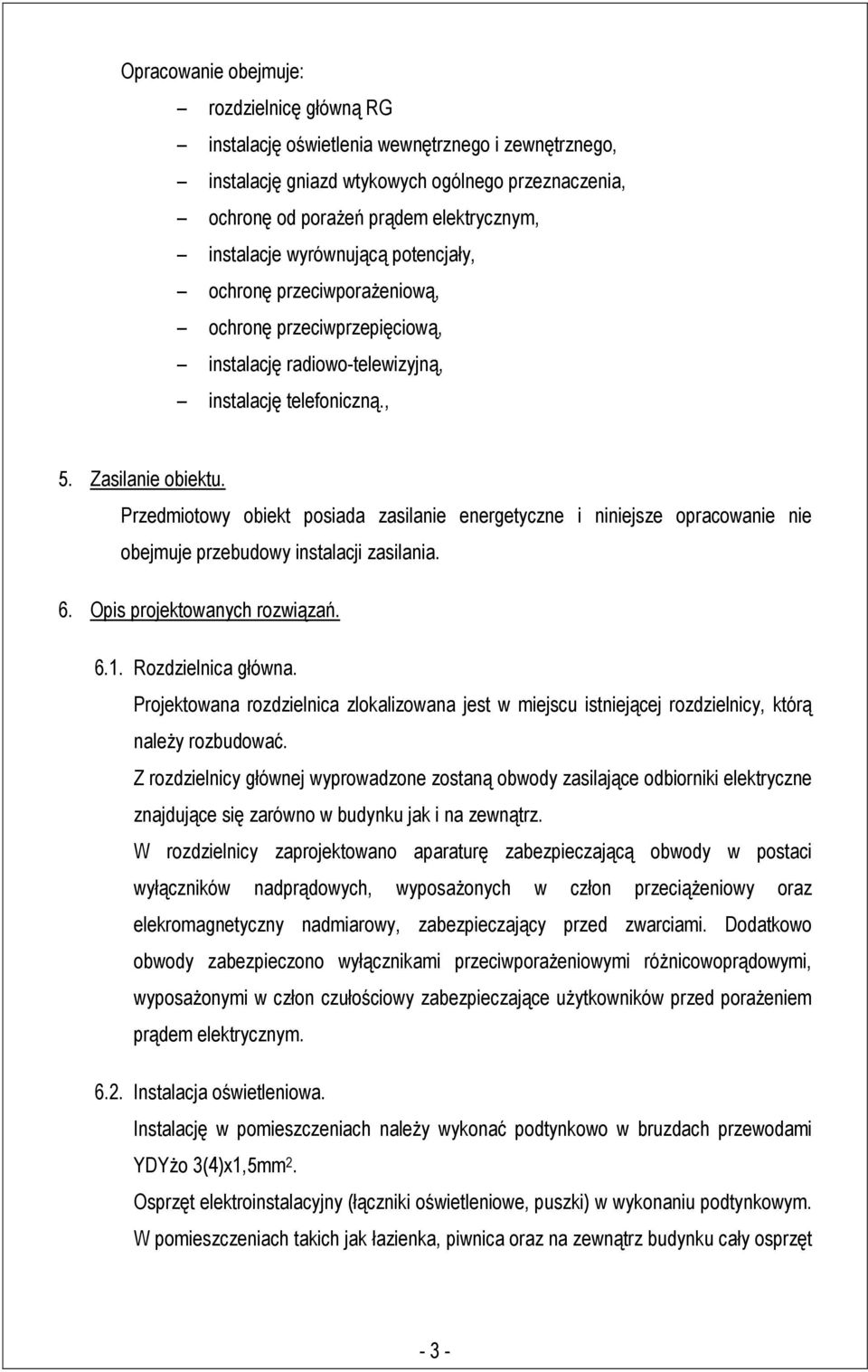

3 Opracowanie obejmuje: rozdzielnicę główną RG instalację oświetlenia wewnętrznego i zewnętrznego, instalację gniazd wtykowych ogólnego przeznaczenia, ochronę od porażeń prądem elektrycznym, instalacje wyrównującą potencjały, ochronę przeciwporażeniową, ochronę przeciwprzepięciową, instalację radiowo-telewizyjną, instalację telefoniczną., 5. Zasilanie obiektu. Przedmiotowy obiekt posiada zasilanie energetyczne i niniejsze opracowanie nie obejmuje przebudowy instalacji zasilania. 6. Opis projektowanych rozwiązań Rozdzielnica główna. Projektowana rozdzielnica zlokalizowana jest w miejscu istniejącej rozdzielnicy, którą należy rozbudować. Z rozdzielnicy głównej wyprowadzone zostaną obwody zasilające odbiorniki elektryczne znajdujące się zarówno w budynku jak i na zewnątrz. W rozdzielnicy zaprojektowano aparaturę zabezpieczającą obwody w postaci wyłączników nadprądowych, wyposażonych w człon przeciążeniowy oraz elekromagnetyczny nadmiarowy, zabezpieczający przed zwarciami. Dodatkowo obwody zabezpieczono wyłącznikami przeciwporażeniowymi różnicowoprądowymi, wyposażonymi w człon czułościowy zabezpieczające użytkowników przed porażeniem prądem elektrycznym Instalacja oświetleniowa. Instalację w pomieszczeniach należy wykonać podtynkowo w bruzdach przewodami YDYżo 3(4)x1,5mm 2. Osprzęt elektroinstalacyjny (łączniki oświetleniowe, puszki) w wykonaniu podtynkowym. W pomieszczeniach takich jak łazienka, piwnica oraz na zewnątrz budynku cały osprzęt - 3 -

Przedmiotowy obiekt posiada zasilanie energetyczne i niniejsze opracowanie nie obejmuje przebudowy instalacji zasilania. 6. Opis projektowanych rozwiązań. 6.1. Rozdzielnica główna.

4 w wykonaniu szczelnym, hermetycznym o stopniu szczelności IP44 z zachowaniem strefy bezpieczeństwa. Wyłączniki oświetlenia rozmieścić zgodnie z planem instalacji i montować na wysokości 1,30 1,40m od podłogi Instalacja gniazd wtykowych. Instalację w pomieszczeniach należy wykonać podtynkowo w bruzdach przewodami YDYżo 3x2,5mm 2. Osprzęt elektroinstalacyjny (gniazda wtykowe, puszki) w wykonaniu podtynkowym. W pomieszczeniach takich jak łazienka, piwnica oraz na zewnątrz budynku cały osprzęt w wykonaniu szczelnym, hermetycznym o stopniu szczelności IP44. Wszystkie gniazda wtykowe jednofazowe wyposażyć w zestyk ochronny (bolec uziemiający). Należy zwrócić szczególną uwagę przy instalowaniu gniazd wtykowych w łazienkach wyposażonych w wannę lub brodzik. Nie wolno instalować osprzętu elektroinstalacyjnego w pierwszej i zerowej strefie ochronnej. Wysokość od podłoża instalowanego osprzętu: - pokoje, korytarze, wiatrołap: h=0,3m - kuchnia, łazienka, piwnica: h=1,1m 7. Instalacje teletechniczne Instalacja telefoniczna. Do budynku jest doprowadzona linia telefoniczna. Instalację w pomieszczeniach należy wykonać podtynkowo w bruzdach przewodami YTKSekw 2x2x0,5, Osprzęt elektroinstalacyjny w wykonaniu podtynkowym, gniazda telefoniczne zamontować w pomieszczeniu kancelarii oraz w korytarzy części mieszkalnej na parterze budynku Instalacja radiowo-telewizyjna. Na istniejącym maszcie przyściennym należy zamontować antenę do odbioru naziemnej telewizji cyfrowej. Instalację w pomieszczeniach należy rozprowadzić podtynkowo w bruzdach przewodami RG-6 o oporności 75Ω. Osprzęt elektroinstalacyjny w wykonaniu podtynkowym, łączone w puszkach za pomocą lutowania

Instalację w pomieszczeniach należy wykonać podtynkowo w bruzdach przewodami YDYżo 3x2,5mm 2. Osprzęt elektroinstalacyjny (gniazda wtykowe, puszki) w wykonaniu podtynkowym.

5 8. Ochrona przeciwporażeniowa. W budynku zaprojektowano system sieci TN-S (3L, N, PE) z dodatkowym przewodem ochronnym PE. Do przewodu ochronnego PE należy podłączyć obudowy metalowe urządzeń elektrycznych, które normalnie nie znajdują się pod napięciem, a mogą się znaleźć w przypadku przebicia izolacji. We wszystkich obwodach zasilających odbiorniki elektryczne zainstalowane zostaną wyłączniki różnicowoprądowe z członem czułościowym jako ochrona uzupełniająca. Zaprojektowano instalację wyrównującą potencjały. Zastosowano ochronniki przeciwprzepięciowe. 9. Instalacja wyrównująca potencjały. W piwnicy w pomieszczeniu kotłowni, należy zainstalować rozetę rozgałęźną z potencjałem PE, stanowiącą szynę główną uziemień wyrównujących potencjały GSzU. Szynę uziemić bednarką ocynkowaną FeZn 25x4 oraz podłączyć przewodem LgYżo 16mm 2 z szyną PE rozdzielnicy RG. Do szyny wyrównującej należy przyłączyć: - obudowy metalowe rur wody zimnej, ciepłej, kanalizacji, - przewody ochronne PE, - przewody wyrównujące potencjały lokalne, - obudowy mas obcych, np. zbiornika wodnego, okucia, itp. 10. Pomiary. Po wykonaniu instalacji elektrycznych należy wykonać następujące pomiary: - pomiary skuteczności ochrony przeciwporażeniowej, - pomiary izolacji kabli i przewodów elektrycznych, - pomiary ciągłości metalicznej sieci wyrównującej potencjały, - pomiary uziemień, - pomiar wyłączników różnicowo-prądowych, - pomiar impedancji pętli zwarcia, - pomiar ciągłości przewodów L, N, i PE

We wszystkich obwodach zasilających odbiorniki elektryczne zainstalowane zostaną wyłączniki różnicowoprądowe z członem czułościowym jako ochrona uzupełniająca.

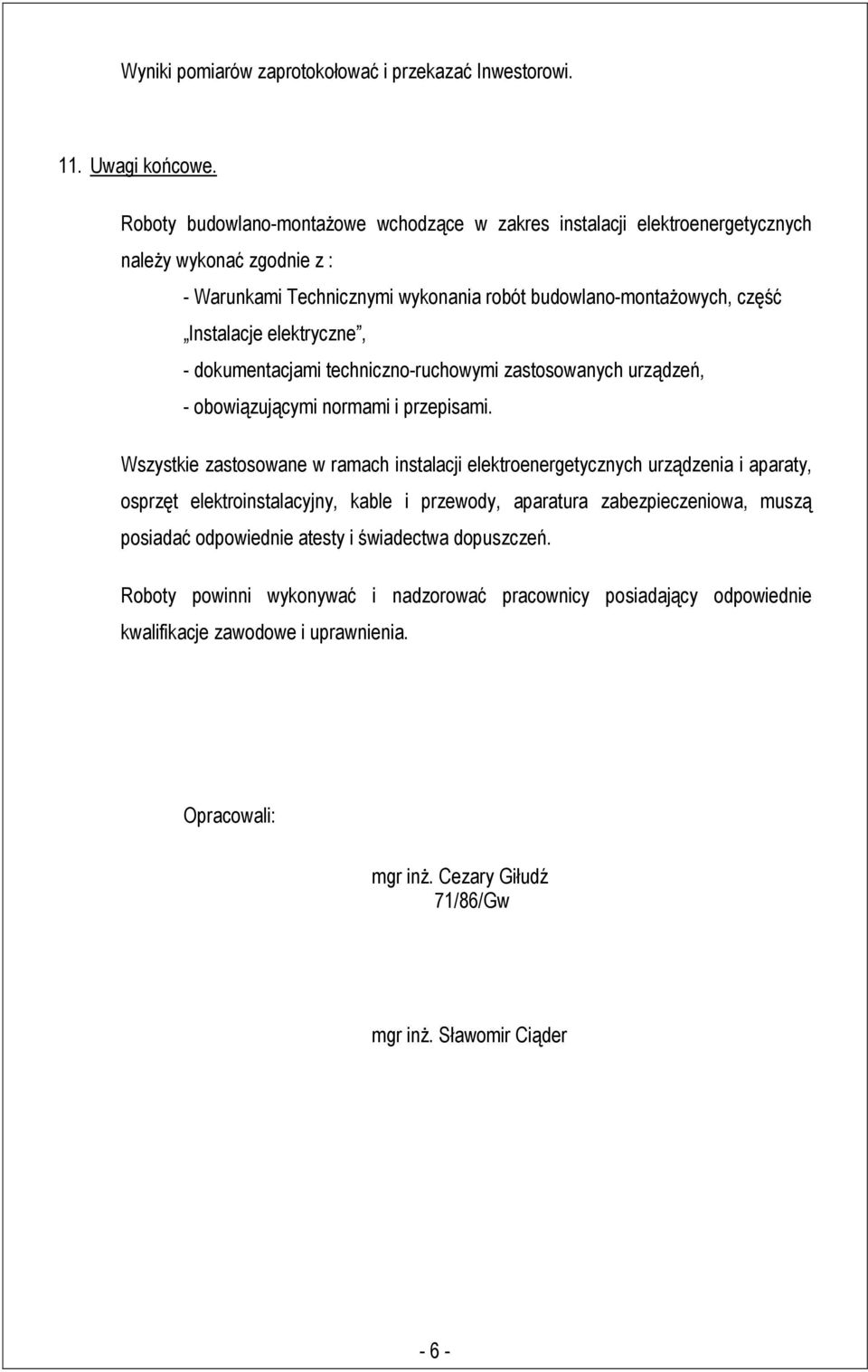

6 Wyniki pomiarów zaprotokołować i przekazać Inwestorowi. 11. Uwagi końcowe. Roboty budowlano-montażowe wchodzące w zakres instalacji elektroenergetycznych należy wykonać zgodnie z : - Warunkami Technicznymi wykonania robót budowlano-montażowych, część Instalacje elektryczne, - dokumentacjami techniczno-ruchowymi zastosowanych urządzeń, - obowiązującymi normami i przepisami. Wszystkie zastosowane w ramach instalacji elektroenergetycznych urządzenia i aparaty, osprzęt elektroinstalacyjny, kable i przewody, aparatura zabezpieczeniowa, muszą posiadać odpowiednie atesty i świadectwa dopuszczeń. Roboty powinni wykonywać i nadzorować pracownicy posiadający odpowiednie kwalifikacje zawodowe i uprawnienia. Opracowali: mgr inż. Cezary Giłudź 71/86/Gw mgr inż. Sławomir Ciąder - 6 -

elektryczne, - dokumentacjami techniczno-ruchowymi zastosowanych urządzeń, - obowiązującymi normami i przepisami.
