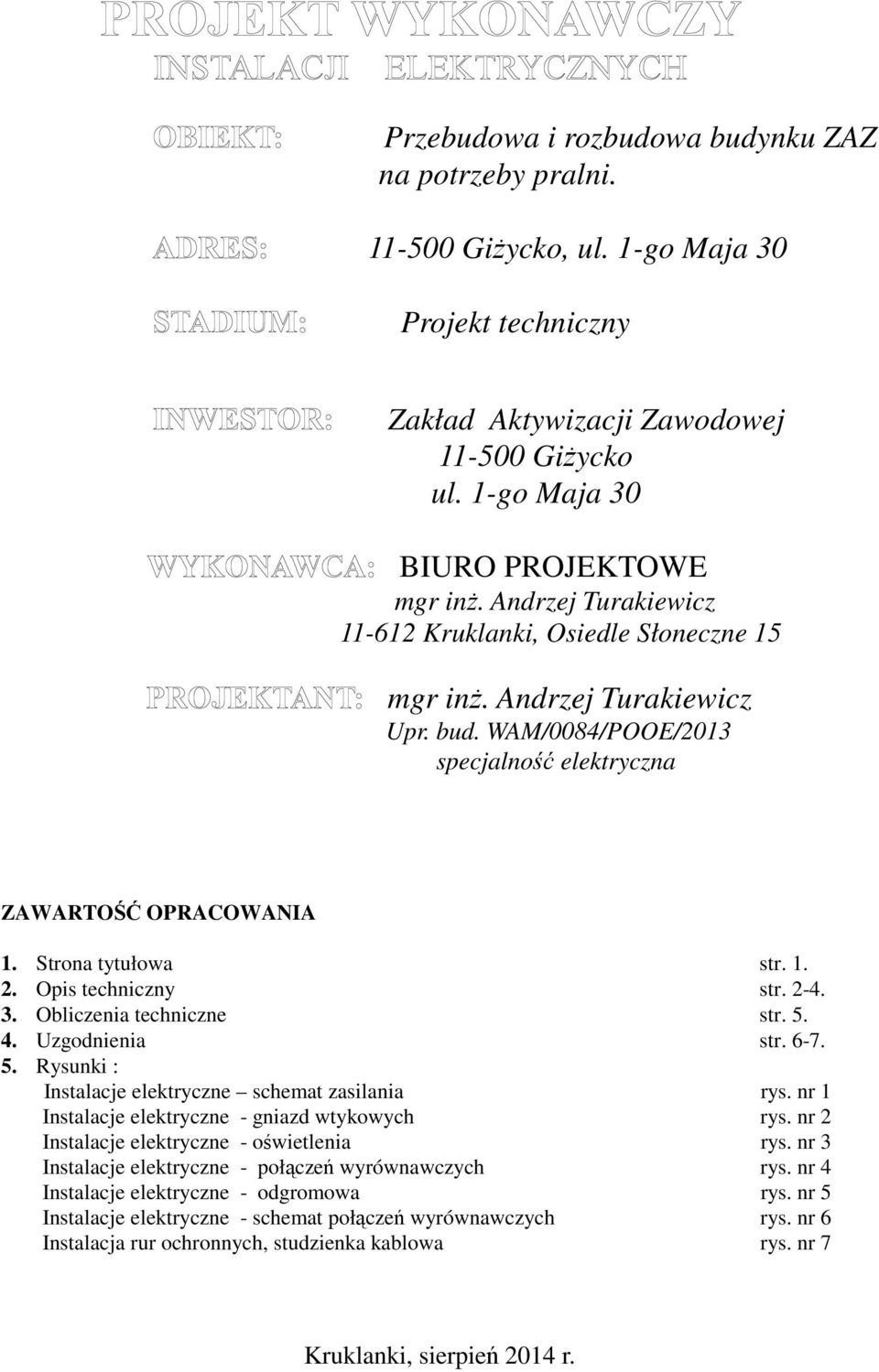

1 Przebudowa i rozbudowa budynku ZAZ na potrzeby pralni Giżycko, ul. 1-go Maja 30 Projekt techniczny Zakład Aktywizacji Zawodowej Giżycko ul. 1-go Maja 30 BIURO PROJEKTOWE mgr inż. Andrzej Turakiewicz Kruklanki, Osiedle Słoneczne 15 mgr inż. Andrzej Turakiewicz Upr. bud. WAM/0084/POOE/2013 specjalność elektryczna ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa str Opis techniczny str Obliczenia techniczne str Uzgodnienia str Rysunki : Instalacje elektryczne schemat zasilania rys. nr 1 Instalacje elektryczne - gniazd wtykowych rys. nr 2 Instalacje elektryczne - oświetlenia rys. nr 3 Instalacje elektryczne - połączeń wyrównawczych rys. nr 4 Instalacje elektryczne - odgromowa rys. nr 5 Instalacje elektryczne - schemat połączeń wyrównawczych rys. nr 6 Instalacja rur ochronnych, studzienka kablowa rys. nr 7 Kruklanki, sierpień 2014 r.

Opis techniczny str. 2-4. 3. Obliczenia techniczne str. 5. 4. Uzgodnienia str. 6-7. 5. Rysunki : Instalacje elektryczne schemat zasilania rys. nr 1 Instalacje elektryczne - gniazd wtykowych rys.

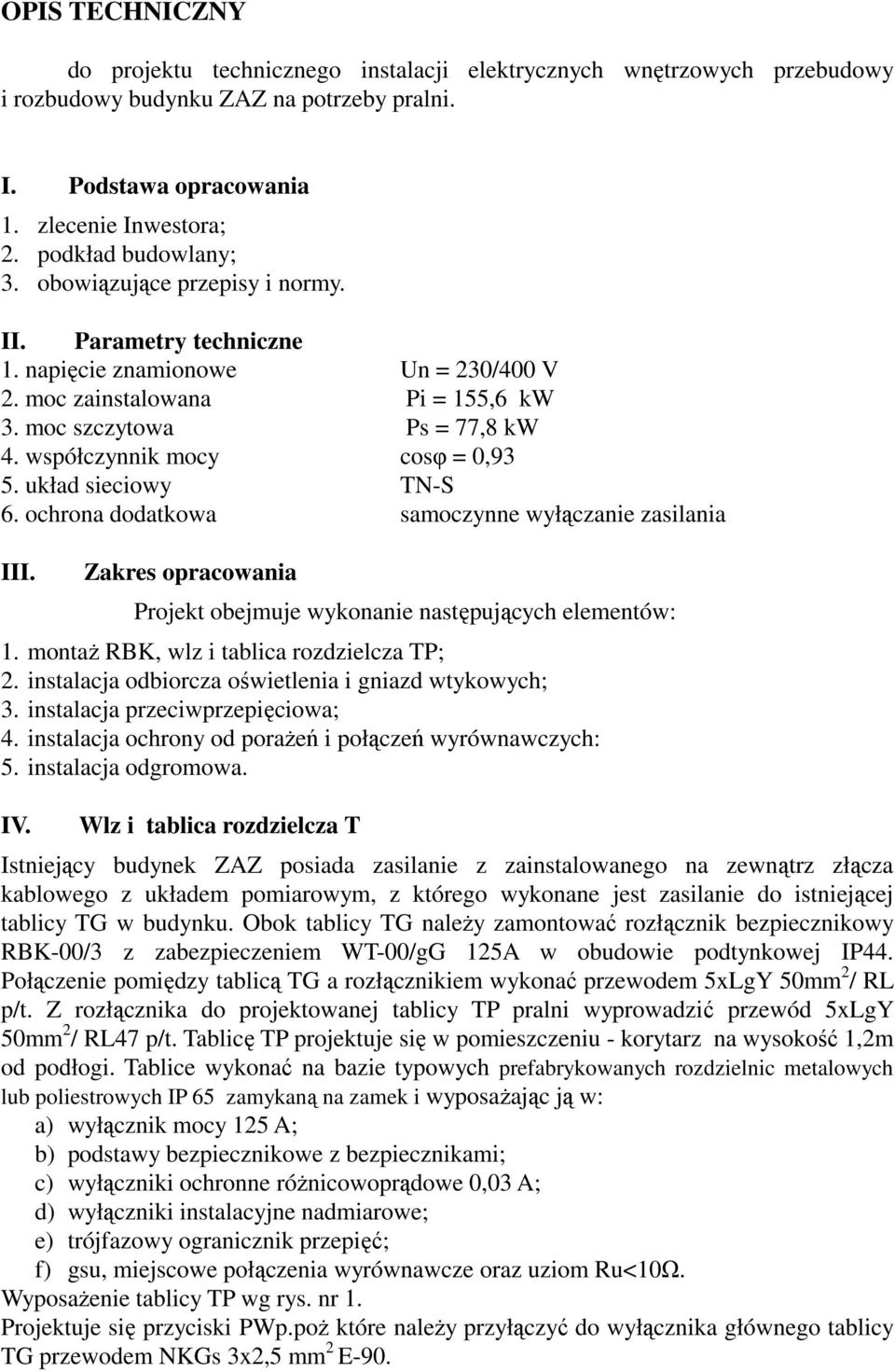

2 OPIS TECHNICZNY do projektu technicznego instalacji elektrycznych wnętrzowych przebudowy i rozbudowy budynku ZAZ na potrzeby pralni. I. Podstawa opracowania 1. zlecenie Inwestora; 2. podkład budowlany; 3. obowiązujące przepisy i normy. II. Parametry techniczne 1. napięcie znamionowe Un = 230/400 V 2. moc zainstalowana Pi = 155,6 kw 3. moc szczytowa Ps = 77,8 kw 4. współczynnik mocy cosφ = 0,93 5. układ sieciowy TN-S 6. ochrona dodatkowa samoczynne wyłączanie zasilania III. Zakres opracowania Projekt obejmuje wykonanie następujących elementów: 1. montaż RBK, wlz i tablica rozdzielcza TP; 2. instalacja odbiorcza oświetlenia i gniazd wtykowych; 3. instalacja przeciwprzepięciowa; 4. instalacja ochrony od porażeń i połączeń wyrównawczych: 5. instalacja odgromowa. IV. Wlz i tablica rozdzielcza T Istniejący budynek ZAZ posiada zasilanie z zainstalowanego na zewnątrz złącza kablowego z układem pomiarowym, z którego wykonane jest zasilanie do istniejącej tablicy TG w budynku. Obok tablicy TG należy zamontować rozłącznik bezpiecznikowy RBK-00/3 z zabezpieczeniem WT-00/gG 125A w obudowie podtynkowej IP44. Połączenie pomiędzy tablicą TG a rozłącznikiem wykonać przewodem 5xLgY 50mm 2 / RL p/t. Z rozłącznika do projektowanej tablicy TP pralni wyprowadzić przewód 5xLgY 50mm 2 / RL47 p/t. Tablicę TP projektuje się w pomieszczeniu - korytarz na wysokość 1,2m od podłogi. Tablice wykonać na bazie typowych prefabrykowanych rozdzielnic metalowych lub poliestrowych IP 65 zamykaną na zamek i wyposażając ją w: a) wyłącznik mocy 125 A; b) podstawy bezpiecznikowe z bezpiecznikami; c) wyłączniki ochronne różnicowoprądowe 0,03 A; d) wyłączniki instalacyjne nadmiarowe; e) trójfazowy ogranicznik przepięć; f) gsu, miejscowe połączenia wyrównawcze oraz uziom Ru<10Ω. Wyposażenie tablicy TP wg rys. nr 1. Projektuje się przyciski PWp.poż które należy przyłączyć do wyłącznika głównego tablicy TG przewodem NKGs 3x2,5 mm 2 E-90.

współczynnik mocy cosφ = 0,93 5. układ sieciowy TN-S 6. ochrona dodatkowa samoczynne wyłączanie zasilania III. Zakres opracowania Projekt obejmuje wykonanie następujących elementów: 1.

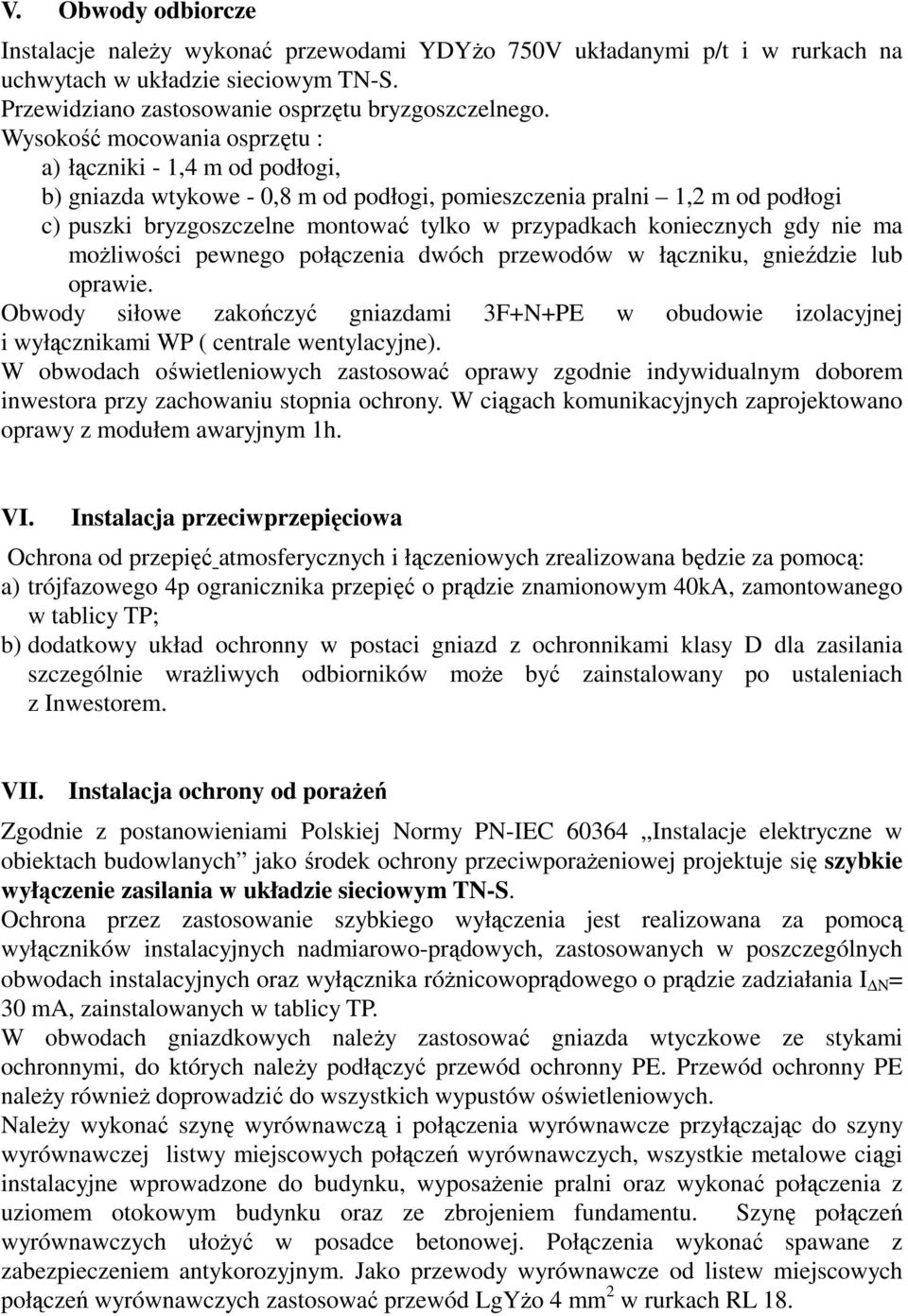

3 V. Obwody odbiorcze Instalacje należy wykonać przewodami YDYżo 750V układanymi p/t i w rurkach na uchwytach w układzie sieciowym TN-S. Przewidziano zastosowanie osprzętu bryzgoszczelnego. Wysokość mocowania osprzętu : a) łączniki - 1,4 m od podłogi, b) gniazda wtykowe - 0,8 m od podłogi, pomieszczenia pralni 1,2 m od podłogi c) puszki bryzgoszczelne montować tylko w przypadkach koniecznych gdy nie ma możliwości pewnego połączenia dwóch przewodów w łączniku, gnieździe lub oprawie. Obwody siłowe zakończyć gniazdami 3F+N+PE w obudowie izolacyjnej i wyłącznikami WP ( centrale wentylacyjne). W obwodach oświetleniowych zastosować oprawy zgodnie indywidualnym doborem inwestora przy zachowaniu stopnia ochrony. W ciągach komunikacyjnych zaprojektowano oprawy z modułem awaryjnym 1h. VI. Instalacja przeciwprzepięciowa Ochrona od przepięć atmosferycznych i łączeniowych zrealizowana będzie za pomocą: a) trójfazowego 4p ogranicznika przepięć o prądzie znamionowym 40kA, zamontowanego w tablicy TP; b) dodatkowy układ ochronny w postaci gniazd z ochronnikami klasy D dla zasilania szczególnie wrażliwych odbiorników może być zainstalowany po ustaleniach z Inwestorem. VII. Instalacja ochrony od porażeń Zgodnie z postanowieniami Polskiej Normy PN-IEC Instalacje elektryczne w obiektach budowlanych jako środek ochrony przeciwporażeniowej projektuje się szybkie wyłączenie zasilania w układzie sieciowym TN-S. Ochrona przez zastosowanie szybkiego wyłączenia jest realizowana za pomocą wyłączników instalacyjnych nadmiarowo-prądowych, zastosowanych w poszczególnych obwodach instalacyjnych oraz wyłącznika różnicowoprądowego o prądzie zadziałania I N = 30 ma, zainstalowanych w tablicy TP. W obwodach gniazdkowych należy zastosować gniazda wtyczkowe ze stykami ochronnymi, do których należy podłączyć przewód ochronny PE. Przewód ochronny PE należy również doprowadzić do wszystkich wypustów oświetleniowych. Należy wykonać szynę wyrównawczą i połączenia wyrównawcze przyłączając do szyny wyrównawczej listwy miejscowych połączeń wyrównawczych, wszystkie metalowe ciągi instalacyjne wprowadzone do budynku, wyposażenie pralni oraz wykonać połączenia z uziomem otokowym budynku oraz ze zbrojeniem fundamentu. Szynę połączeń wyrównawczych ułożyć w posadce betonowej. Połączenia wykonać spawane z zabezpieczeniem antykorozyjnym. Jako przewody wyrównawcze od listew miejscowych połączeń wyrównawczych zastosować przewód LgYżo 4 mm 2 w rurkach RL 18.

koniecznych gdy nie ma możliwości pewnego połączenia dwóch przewodów w łączniku, gnieździe lub oprawie.

4 VIII. Instalacja odgromowa. Zaprojektowano instalację odgromową typu lekkiego. Projektuje się wykonanie dwóch masztów odgromowych h=4m oraz zwodów poziomych i pionowych z drutu stalowego ocynkowanego φ 8mm na uchwytach dystansowych. Do zwodów poziomych podłączyć rynny metalowe, oraz inne elementy i wyposażenie na dachu przewodzące prąd. Przewody odprowadzające należy instalować wzdłuż tras pionowych w sposób zapewniający możliwie najkrótszą drogę dla przepływu prądu piorunowego od miejsca uderzenia do ziemi. Przewody uziemiające należy wykonać z płaskownika stalowego ocynkowanego 30x3mm. W miejscu połączenia przewodów odprowadzających z przewodami uziemiającymi należy umieścić zaciski kontrolne ZK. Zaleca się montaż zacisków kontrolnych na wysokości 0,5 0,7m nad poziomem gruntu w puszkach 140*140, IP44. Uziom sztuczny należy wykonać jako otokowy z bednarki ocynkowanej FeZn 30x3mm na głębokości 0,7 m; połączenia bednarki wykonać jako spawane. Wypadkowa wartość rezystancji uziemienia nie powinna przekraczać 10 Ω. IX. Rury ochronne W związku z występującą kolizją istniejących kabli telefonicznych i energetycznych z projektowanym budynkiem zgodnie z wydanymi warunkami przez TP S.A. i PGE Dystrybucja S.A. projektuje się założenie rur ochronnych na istniejących kablach dwudzielnych HDPE typu AROT SVA 110 i jednej dodatkowej typu AROT BE 110 na głębokości 1,0 m. Dla kabli telefonicznych rurarz zakończyć studzienką kablową typu SKR 1(2) z typ ciężki. X. Uwagi końcowe 1. Po wykonaniu instalacji wykonać pomiary rezystancji izolacji obwodów, skuteczności ochrony przeciwporażeniowej i rezystancji uziemienia. 2. Całość robót wykonać zgodnie z obowiązującymi przepisami i normami. 3. W przypadku wystąpienia konieczności poboru większej ilości mocy (jednoczesna praca większości urządzeń) należy wystąpić do spółki dystrybucyjnej z wnioskiem o zwiększenie mocy zamówionej. 4. Dokonać inwentaryzacji założonych rur ochronnych i studzienki kablowej.

Do zwodów poziomych podłączyć rynny metalowe, oraz inne elementy i wyposażenie na dachu przewodzące prąd.

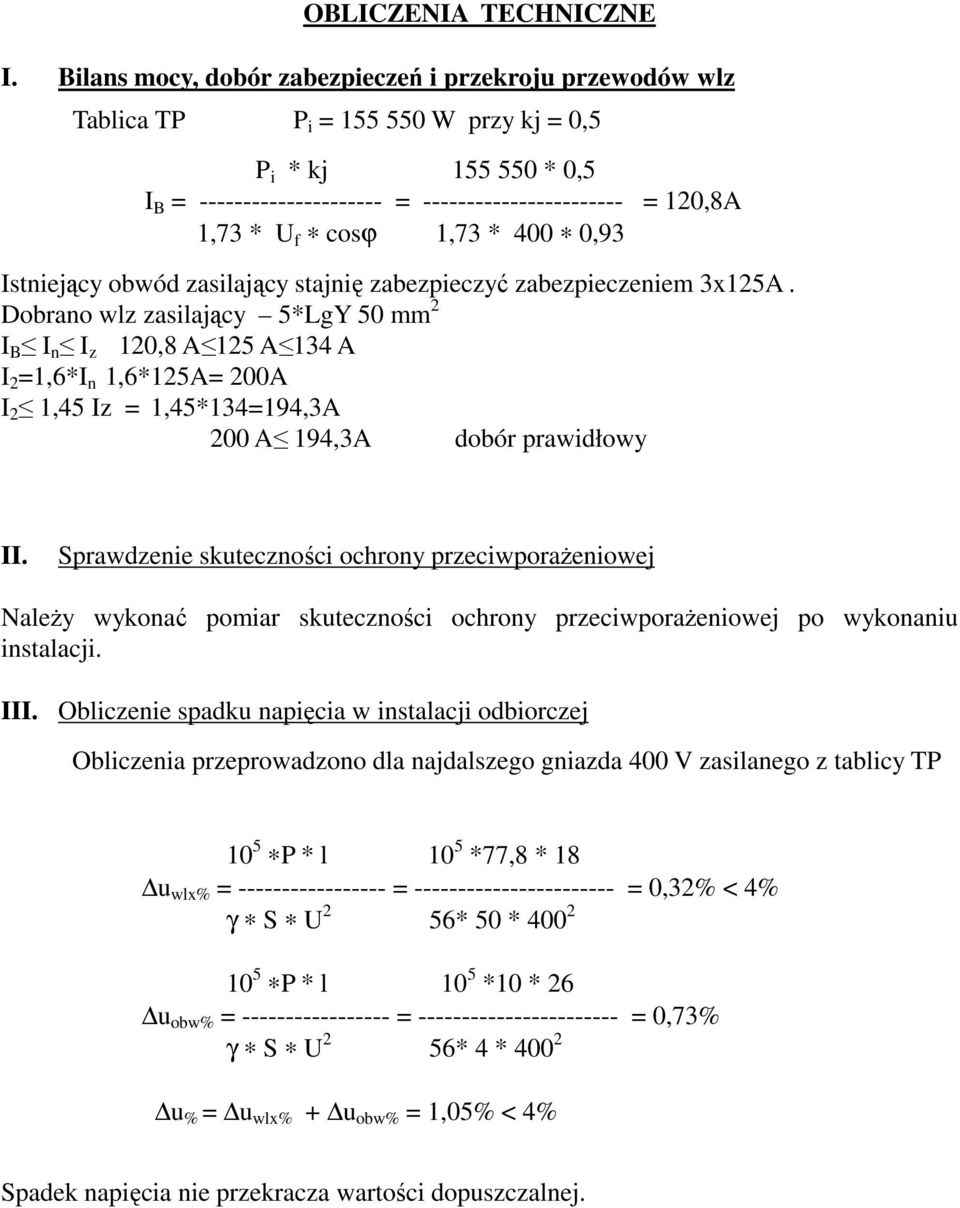

5 OBLICZENIA TECHNICZNE I. Bilans mocy, dobór zabezpieczeń i przekroju przewodów wlz Tablica TP P i = W przy kj = 0,5 P i * kj * 0,5 I B = = = 120,8A 1,73 * U f cosϕ 1,73 * 400 0,93 Istniejący obwód zasilający stajnię zabezpieczyć zabezpieczeniem 3x125A. Dobrano wlz zasilający 5*LgY 50 mm 2 I B I n I z 120,8 A 125 A 134 A I 2 =1,6*I n 1,6*125A= 200A I 2 1,45 Iz = 1,45*134=194,3A 200 A 194,3A dobór prawidłowy II. Sprawdzenie skuteczności ochrony przeciwporażeniowej Należy wykonać pomiar skuteczności ochrony przeciwporażeniowej po wykonaniu instalacji. III. Obliczenie spadku napięcia w instalacji odbiorczej Obliczenia przeprowadzono dla najdalszego gniazda 400 V zasilanego z tablicy TP 10 5 P * l 10 5 *77,8 * 18 u wlx% = = = 0,32% < 4% γ S U 2 56* 50 * P * l 10 5 *10 * 26 u obw% = = = 0,73% γ S U 2 56* 4 * u % = u wlx% + u obw% = 1,05% < 4% Spadek napięcia nie przekracza wartości dopuszczalnej.

cosϕ 1,73 * 400 0,93 Istniejący obwód zasilający stajnię zabezpieczyć zabezpieczeniem 3x125A.
