2856 /11 PROJEKT DOCELOWEJ ORGANIZACJI RUCHU

Transkrypt

1 305/11 Numer archiwalny 2856 /11 BUDOWA ODCINKÓW DRÓG 2KDD/24, 1KDL/2, 2KDD/2, 2KDD/3, 2KDD/14 W CZĘŚCI ZESPOŁU URBANISTYCZNEGO KMINKOWA WE WROCŁAWIU OBIEKT Biuro Projektów BAPS Piotr Szarejko al. Różyckiego 1c Wrocław tel.: fax: baps@baps.pl ADRES OBIEKTU TYMIANKOWA, CYNAMONOWA, WANILIOWA I SZAŁWIOWA WROCŁAW STADIUM PROJEKT WYKONAWCZY ZLECENIODAWCA (INWESTOR) ZARZAD DRÓG I UTRZYMANIA MIASTA Ul. Długa 49, Wrocław NR DZIAŁEK Obręb; Lipa Piotrowska dz. Nr: AM4 2/1, 2/6, 2/8,2/9,5, 6, 3/7 TEMAT PROJEKT DOCELOWEJ ORGANIZACJI RUCHU Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) oświadczamy, że przedmiotowy projekt budowlany, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Oświadczamy że przedmiotowy projekt jest kompletny z punktu widzenia celu któremu ma służyć. BRANŻA DROGOWA: PROJEKTANT mgr inż. Stanisław Seidel NR UPR.85/74 WZDP Wrocław mgr inż. arch. Piotr Szarejko

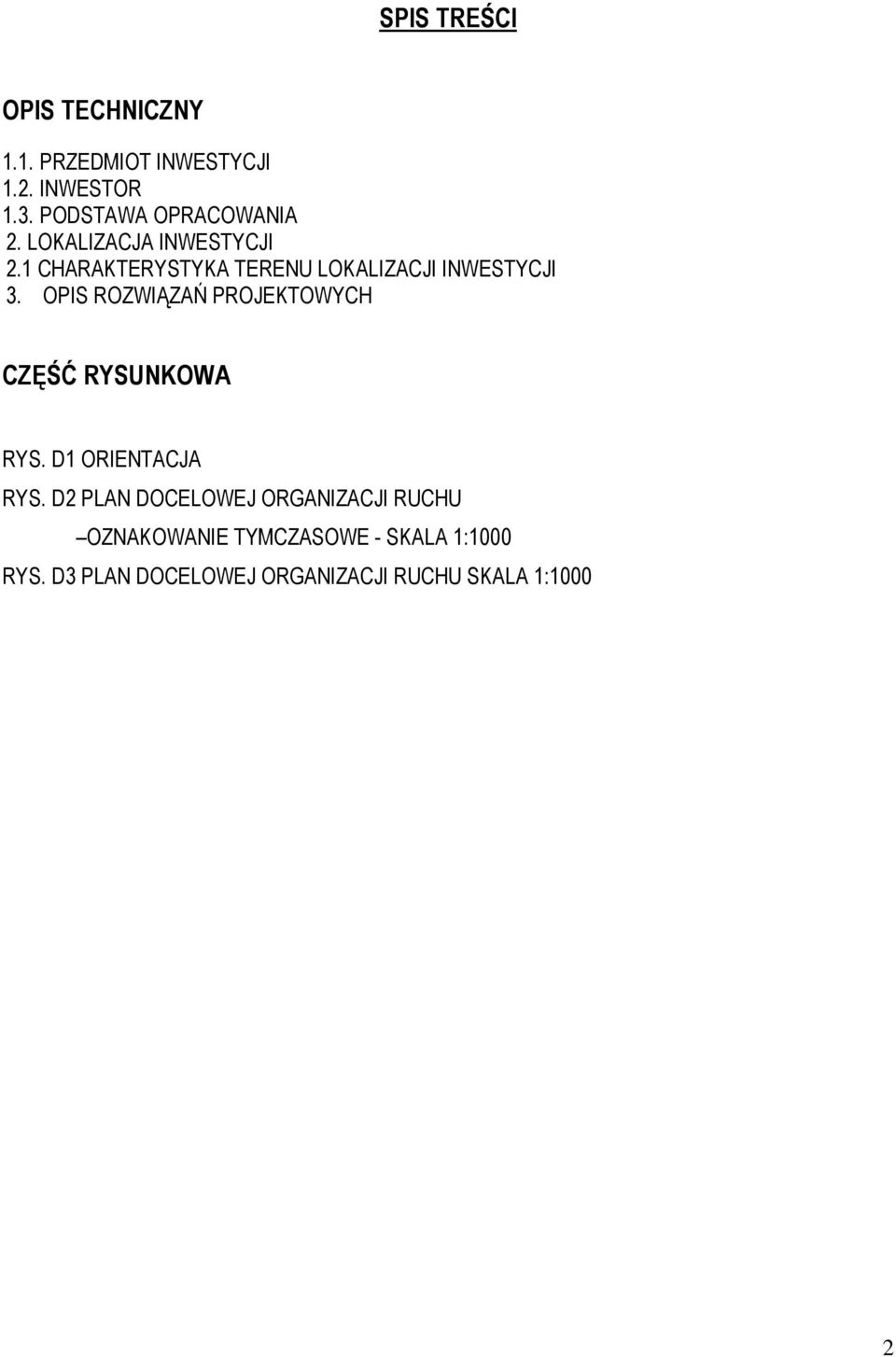

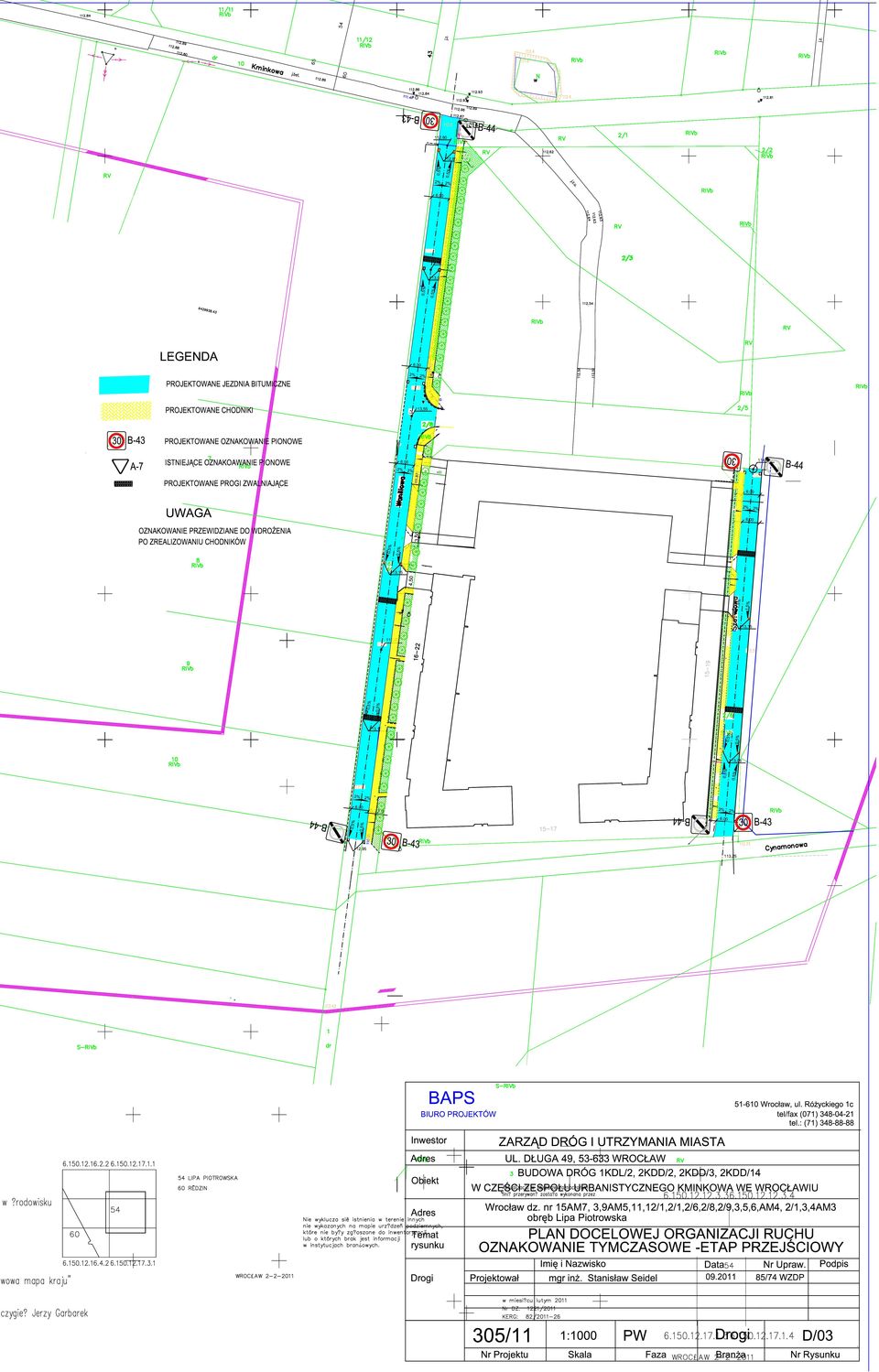

2 SPIS TREŚCI OPIS TECHNICZNY 1.1. PRZEDMIOT INWESTYCJI 1.2. INWESTOR 1.3. PODSTAWA OPRACOWANIA 2. LOKALIZACJA INWESTYCJI 2.1 CHARAKTERYSTYKA TERENU LOKALIZACJI INWESTYCJI 3. OPIS ROZWIĄZAŃ PROJEKTOWYCH CZĘŚĆ RYSUNKOWA RYS. D1 ORIENTACJA RYS. D2 PLAN DOCELOWEJ ORGANIZACJI RUCHU OZNAKOWANIE TYMCZASOWE - SKALA 1:1000 RYS. D3 PLAN DOCELOWEJ ORGANIZACJI RUCHU SKALA 1:1000 2

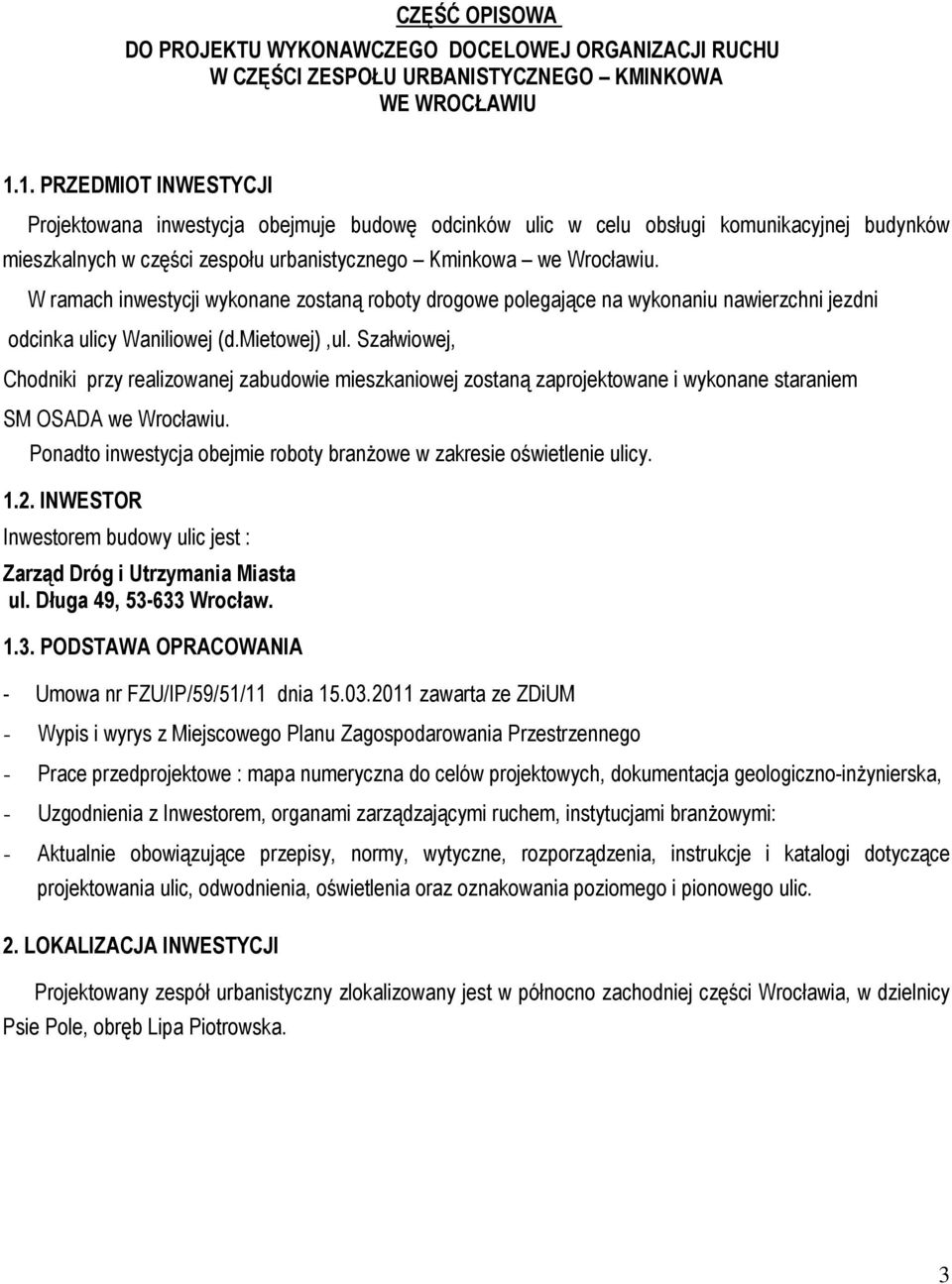

3 CZĘŚĆ OPISOWA DO PROJEKTU WYKONAWCZEGO DOCELOWEJ ORGANIZACJI RUCHU W CZĘŚCI ZESPOŁU URBANISTYCZNEGO KMINKOWA WE WROCŁAWIU 1.1. PRZEDMIOT INWESTYCJI Projektowana inwestycja obejmuje budowę odcinków ulic w celu obsługi komunikacyjnej budynków mieszkalnych w części zespołu urbanistycznego Kminkowa we Wrocławiu. W ramach inwestycji wykonane zostaną roboty drogowe polegające na wykonaniu nawierzchni jezdni odcinka ulicy Waniliowej (d.mietowej),ul. Szałwiowej, Chodniki przy realizowanej zabudowie mieszkaniowej zostaną zaprojektowane i wykonane staraniem SM OSADA we Wrocławiu. Ponadto inwestycja obejmie roboty branżowe w zakresie oświetlenie ulicy INWESTOR Inwestorem budowy ulic jest : Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław PODSTAWA OPRACOWANIA - Umowa nr FZU/IP/59/51/11 dnia zawarta ze ZDiUM - Wypis i wyrys z Miejscowego Planu Zagospodarowania Przestrzennego - Prace przedprojektowe : mapa numeryczna do celów projektowych, dokumentacja geologiczno-inżynierska, - Uzgodnienia z Inwestorem, organami zarządzającymi ruchem, instytucjami branżowymi: - Aktualnie obowiązujące przepisy, normy, wytyczne, rozporządzenia, instrukcje i katalogi dotyczące projektowania ulic, odwodnienia, oświetlenia oraz oznakowania poziomego i pionowego ulic. 2. LOKALIZACJA INWESTYCJI Projektowany zespół urbanistyczny zlokalizowany jest w północno zachodniej części Wrocławia, w dzielnicy Psie Pole, obręb Lipa Piotrowska. 3

4 2.1. CHARAKTERYSTYKA TERENU LOKALIZACJI INWESTYCJI Teren objęty opracowaniem w stanie istniejącym jest niezagospodarowany.. Teren połączony jest z miejskim układem komunikacyjnym ul. Tymiankową i Kminkową prowadzącą do ul. Pełczyńskiej. Ul. Kminkowa w rejonie włączenia ul. Waniliowej posiada nawierzchnię z drogowych płyt betonowych. Na dalszym odcinku do ul. Tymiankowej nawierzchnię z kruszywa łamanego. Ul.Tymiankowa od ul. Kminkowej do rejonu połączenia z ul Pełczyńską posiada nawierzchnię z kruszywa łamanego. Jezdnie tych ulic posiadają szerokość 5,5 8,0 m. Ul. Tymiankowa w rejonie połączenia z ul. Pełczyńska posiada jezdnię o nawierzchni bitumicznej szerokości 3,50 m. Na pozostałym odcinku nawierzchni jezdni tłuczniowa. Projektowany odcinek ulic Waniliowej (d. Miętowej) od ul. Kminkowej do Cynamonowej przebiega częściowo po istniejącej jezdni o nawierzchni ziemnej. Odcinek ul. Szałwiowej przebiega po terenie niezagospodarowanym. W stanie istniejącym występuje tylko oznakowanie pionowe w postaci znaku A-7 na wlocie ul. Tymiankowej do ul. Pełczyńskiej. 3. OPIS ROZWIĄZAŃ PROJEKTOWYCH Ze względu na rozłożoną w czasie realizacje docelowego układu obsługi komunikacyjnej budynków wydzielono etapy oznakowania pionowego; - po zrealizowaniu jezdni ulic Waniliowej i Szałwiowej przewidziano oznakowanie jak dla strefy zamieszkania, (plan oznakowania pokazano na załączonym planie sytuacyjnym D/02). - po zrealizowaniu przez SM OSADA chodników przy tych ulicach przewidziano oznakowanie jak dla strefy ruchu uspokojonego (plan oznakowania pokazano na załączonym planie sytuacyjnym D/03). Na ulicach przewidziano lokalizację typowych progów zwalniających z oznakowaniem poziomym.. Opracował: mgr inż. Stanisław Seidel 4
