1 FRIED-POL Paweł Fried tel , fax al. Kromera 12/7, Wrocław REGON NIP NR OPRACOWANIA : 02_05_12 Egzemplarz numer PROJEKT PRZEBUDOWY DROGI UL. POPOWICKIEJ W ZAKRESIE BUDOWY LEWOSTRONNEGO CHODNIKA NA ODCINKU OD UL. WEJHEROWSKIEJ DO ISTNIEJĄCEGO CIĄGU PIESZO ROWEROWEGO Nazwa obiektu budowlanego: Adres inwestycji Inwestor Przebudowa drogi ul. Popowickiej w zakresie budowy lewostronnego chodnika na odcinku od ul. Wejherowskiej do istniejącego ciągu pieszo rowerowego Wrocław, ul. Popowicka; Dz. nr: 4/2, 4/4, 5/8 AM-4; Dz. nr: 5/2, 35/1 AM-8; obręb Popowice Zarząd Inwestycji Miejskich z siedzibą we Wrocławiu , ul. Januszowicka 15 Asystent: mgr inŝ. Radosław Baranek Zakres opracowania: Część drogowa Specjalność: drogowa Data Podpis: Projektant: mgr inŝ. Paweł Fried Zakres opracowania: Część drogowa Specjalność i numer uprawnień budowlanych, nr DOIIB: Uprawnienia budowlane nr 416/01/DUW w specjalności konstrukcyjno-budowlanej, DOŚ/BO/0649/02 Data: Podpis: MAJ 2012

2 Przebudowa drogi ul. Popowickiej w zakresie budowy lewostronnego chodnika na odcinku od ul. Wejherowskiej do istniejącego ciągu pieszo rowerowego 02/05/12 SPIS ZAWARTOŚCI 1. Wprowadzenie Podstawa opracowania Przedmiot opracowania i lokalizacja inwestycji Stan istniejący Planowany zakres przebudowy Konstrukcja planowanego chodnika Projektowane zmiany w organizacji ruchu docelowego Uwagi Wykaz norm Rysunki... 6 Rys. D-1. Plan sytuacyjny... 7 Rys. D-2. Przekrój konstrukcyjny A-A i B-B Załączniki Uzgodnienie dokumentacji projektowej w ZDiUM, pismo IXUU DS z dnia ; Uzgodnienie dokumentacji projektowej w WIM, pismo WIM-EOR DC z dnia ; Uzgodnienie dokumentacji projektowej w ZZM, pismo DZM /1648/12 z dnia ; Uzgodnienie dokumentacji projektowej w WŚiR, pismo WSR-Z PB L.dz.1462 z dnia ; Uzgodnienie dokumentacji projektowej w MPWiK, pismo L.dz.5349/1604/II. Znak sprawy II z dnia ; Uzgodnienie dokumentacji projektowej w TAURON Dystrybucja S.A, pismo RDE51/U/JW./8833/2814/12. z dnia ;

3 1. Wprowadzenie Przebudowa drogi ul. Popowickiej w zakresie budowy lewostronnego chodnika na odcinku od ul. Wejherowskiej do istniejącego ciągu pieszo rowerowego 02/05/12 Opis techniczny do projektu przebudowy drogi ul. Popowickiej w zakresie budowy lewostronnego chodnika na odcinku od ul. Wejherowskiej do istniejącego ciągu pieszo rowerowego. Oznaczenia geodezyjne: Działka nr 4/2 AM-4 obręb Popowice Gmina Miejska Wrocław / ZDiUM Działka nr 4/4 AM-4 obręb Popowice Gmina Miejska Wrocław / ZDiUM Działka nr 5/2 AM-8 obręb Popowice Gmina Miejska Wrocław / ZDiUM Działka nr 5/8 AM-4 obręb Popowice Gmina Miejska Wrocław / / Zarząd Zieleni Miejskiej Działka nr 35/1 AM-8 obręb Popowice Gmina Miejska Wrocław / / Prezydent Wrocławia / /w zarządzie Zieleni Miejskiej Zakres: -rozwiązania lokalizacyjno - konstrukcyjne chodnika - rozwiązania w zakresie oznakowania docelowego 2. Podstawa opracowania -zlecenie inwestora; -Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. (DZ.U. nr 43 poz. 430) w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie; -mapa zasadnicza w skali 1:500; -projekt dendrologiczny; -zatwierdzona koncepcja projektowa; -uzgodnienie dokumentacji projektowej w ZDiUM, pismo IXUU DS z dnia ; -uzgodnienie dokumentacji projektowej w WIM, pismo WIM-EOR DC z dnia ; -uzgodnienie dokumentacji projektowej w ZZM, pismo DZM /1648/12 z dnia ; -uzgodnienie dokumentacji projektowej w WŚiR, pismo WSR-Z PB L.dz.1462 z dnia ; -uzgodnienie dokumentacji projektowej w MPWiK, pismo L.dz.5349/1604/II. Znak sprawy II z dnia ; -uzgodnienie dokumentacji projektowej w TAURON Dystrybucja S.A, pismo RDE51/U/JW./8833/2814/12. z dnia ; 3

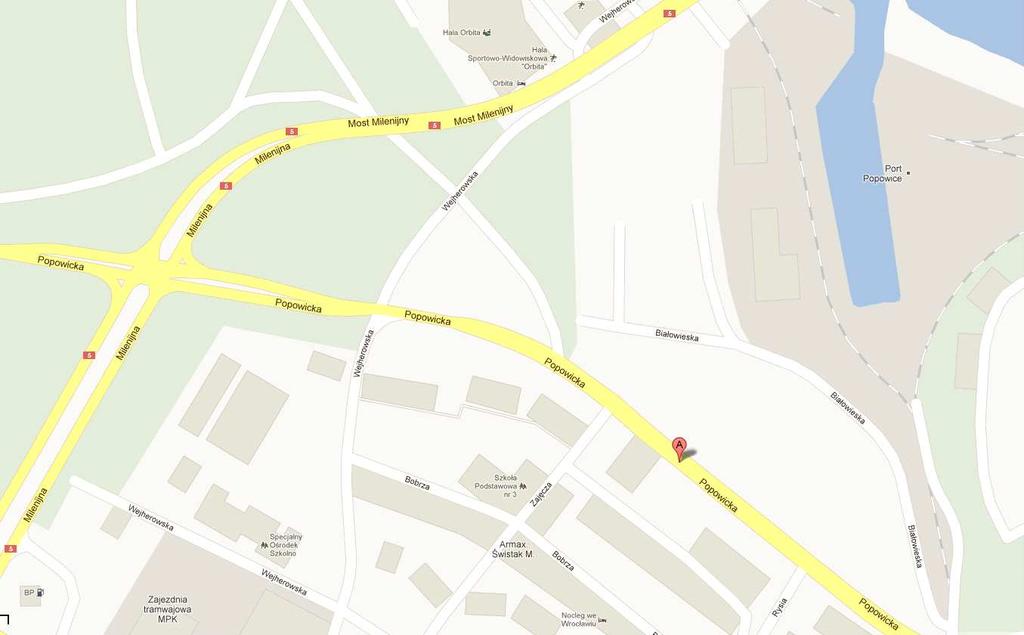

4 Przebudowa drogi ul. Popowickiej w zakresie budowy lewostronnego chodnika na odcinku od ul. Wejherowskiej do istniejącego ciągu pieszo rowerowego 02/05/12 3. Przedmiot opracowania i lokalizacja inwestycji Przedmiotowe opracowanie przedstawia obszar, trasę i konstrukcję uzupełniającego lewostronnego chodnika słuŝącego kontynuacji obsługi komunikacyjnej pieszo-rowerowej ul. Popowickiej, biegnącego na wschód od ul. Wejherowskiej w stronę centrum miasta, do istniejącego ciągu pieszo rowerowego. Przedmiotowy chodnik obejmuje działki dz. nr 4/2, 4/4, 5/8 AM-4, 5/2 i 35/1 AM-8 obręb Popowice. 4. Stan istniejący W obszarze objętym opracowaniem jezdnia ulicy Popowickiej i ul. Wejherowskiej posiada nawierzchnię asfaltową a odprowadzanie wód opadowych następuje poprzez wpusty deszczowe i kanalizację deszczową. Istniejące przejścia dla pieszych prowadzące do projektowanego ciągu połączone są istniejącym fragmentem chodnika o nieregularnym kształcie z nawierzchnią asfaltową. Brakuje równieŝ części krawęŝnika, a fragment krawęŝnika przecinającego przejazd przez ul. Wejherowską dla rowerów jest zbyt wysoko. Przejazd ten nie spełnia swojego zadania. W miejscu planowanego ciągu odbywa się ruch pieszych, co spowodowało wydeptanie ścieŝki w obszarze zieleńca który znajduje się po tej stronie ul. Popowickiej. 5. Planowany zakres przebudowy Planowana przebudowa drogi ul. Popowickiej przewiduje wykonanie chodnika (ciąg pieszorowerowy szer.4,5m) biegnącego w większości swojej trasy wzdłuŝ jezdni. Planowany chodnik jest odsunięty od jezdni na odległość ok. 3,1 m (na pewnym odcinku odległość się zwiększa ze względu na istniejący nasyp z drzewami i dojście do istniejącego ciągu pieszo rowerowego ul. Popowickiej). Nawierzchnia chodnika wykonana zostanie z kruszywa łamanego i piasku łamanego, a całość zostanie zamknięta obrzeŝem betonowym 8 x 30 x 100 cm. Planowane jest równieŝ skorygowanie i uzupełnienie krawęŝnika ul. Wejherowskiej oraz przesunięcie istniejącego hydrantu p.poŝ. 6. Konstrukcja planowanego chodnika nawierzchnia piasek łamany 0/4 mm gr. 3cm podbudowa zasadnicza - kruszywo łamane stabilizowane mechanicznie zgodnie z PN-S (frakcja 0-31,5 mm) gr. 15 cm; podłoŝe gruntowe doprowadzone do parametrów G1 istniejący nasyp 4

5 Przebudowa drogi ul. Popowickiej w zakresie budowy lewostronnego chodnika na odcinku od ul. Wejherowskiej do istniejącego ciągu pieszo rowerowego 02/05/12 7. Projektowane zmiany w organizacji ruchu docelowego Ze względu, Ŝe przedmiotowy chodnik będzie uzupełnieniem komunikacji pieszo-rowerowej ul. Popowickiej zaprojektowano oznakowanie projektowanego chodnika jako ciągu pieszo-rowerowego znakami C13/C16 od strony ul. Wejherowskiej. Informację o organizacji ruchu na przedmiotowym ciągu, od strony istniejącego ciągu pieszo-rowerowego w stronę ul. Wejherowskiej obejmie oznakowanie istniejące. 8. Uwagi Przed przystąpieniem do robót ziemnych naleŝy zawiadomić właścicieli istniejących sieci o fakcie rozpoczęcia robót. W terenie natomiast, wyznaczyć istniejące uzbrojenie i zabezpieczyć przed uszkodzeniem. Teren prowadzonych prac naleŝy oznakować zgodnie z instrukcją oznakowania robót w pasie drogowym a zarazem zgodnie z zatwierdzonymi projektami ruchu zastępczego dla poszczególnych etapów robót. Wszelkie prace naleŝy wykonywać zgodnie z normą PN-S oraz zasadami BHP. 9. Wykaz norm PN-B Roboty ziemne. Geotechnika. Wymagania ogólne PN-S Roboty ziemne. Drogi samochodowe PN-87/S Drogi samochodowe. Nawierzchnie drogowe PN-97/S Drogi samochodowe. Odwodnienie dróg PN-88/B Kruszywa mineralne PN-S Podbudowy z kruszyw stabilizowanych mechanicznie PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych piasek. BN-80/ arkusz 01 i 04. Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. 5
