1 Biuro Projektów BAPS Piotr Szarejko al. Różyckiego 1c Wrocław tel.: fax: /11 Numer archiwalny 2856 /11 OBIEKT BUDOWA ODCINKÓW DRÓG 1KDL/2, 2KDD/14 W CZĘŚCI ZESPOŁU URBANISTYCZNEGO KMINKOWA WE WROCŁAWIU ADRES OBIEKTU Wrocław ul. Waniliowa, Szałwiowa STADIUM PROJEKT WYKONAWCZY ZLECENIODAWCA (INWESTOR) ZARZAD DRÓG I UTRZYMANIA MIASTA Ul. Długa 49, Wrocław NR DZIAŁEK Obręb; Lipa Piotrowska dz. Nr: AM4 2/1, 2/6, 2/8,2/9,5, 6, 3/7 TEMAT PROJEKT DROGOWY Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) oświadczamy, że przedmiotowy projekt budowlany, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Oświadczamy że przedmiotowy projekt jest kompletny z punktu widzenia celu któremu ma służyć. BRANŻA DROGOWA: PROJEKTANT mgr inż. Stanisław Seidel NR UPR.85/74 WZDP SPRAWDZAJĄCY mgr inż. Ireneusz Grabkowski NR UPR. 264/68 Wrocław mgr inż. arch. Piotr Szarejko

2 SPIS TREŚCI OPIS TECHNICZNY 1.1. PRZEDMIOT INWESTYCJI 1.2. INWESTOR 1.3. PODSTAWA OPRACOWANIA 1.4. WYKAZ WYKONYWANYCH ELEMENTÓW DOKUMENTACJI PROJEKTOWEJ 2. LOKALIZACJA INWESTYCJI 2.1 CHARAKTERYSTYKA TERENU LOKALIZACJI INWESTYCJI 2.2 ZIELEŃ 2.3. WARUNKI GEOLOGICZNE 2.4. WARUNKI WODNE 2.5. WYKAZ DZIAŁEK NA KTÓRYCH PROWADZONE BĘDĄ PRACE BUDOWLANE 3. OPIS ROZWIĄZAŃ PROJEKTOWYCH 3.1 PRACE PRZYGOTOWAWCZE 3.2. OPIS ROZWIĄZAŃ PROJEKTOWYCH CZĘŚĆ RYSUNKOWA RYS. D1 ORIENTACJA RYS. D2 PLAN ZAGOSPODAROWANIA TERENU SKALA 1:500 RYS. D3 PRZEKROJE PODŁUŻNE SKALA 1 50/500 RYS D4 PRZEKROJE NORMALNE RYS. D5 PRZEKROJE KONSTRUKCYJNE SKALA 1:50 RYS. D6 ROBOTY ZIEMNE RYS. D7 PLANSZA ZBIORCZA UZBROJENIA SKALA 1:500 RYS. D8 PLAN TYCZENIA SKALA 1:1000 2

3 CZĘŚĆ OPISOWA DO PROJEKTU WYKONAWCZEGO DLA BUDOWY DRÓG 1KDL/2, 2KDD/14 W CZĘŚCI ZESPOŁU URBANISTYCZNEGO KMINKOWA WE WROCŁAWIU 1.1. PRZEDMIOT INWESTYCJI Projektowana inwestycja obejmuje budowę odcinków ulic w celu obsługi komunikacyjnej budynków mieszkalnych w części zespołu urbanistycznego Kminkowa we Wrocławiu. W ramach inwestycji wykonane zostaną roboty drogowe polegające na wykonaniu nawierzchni jezdni odcinka istniejącej ulicy Waniliowej (d.mietowej) oraz odcinka nowoprojektowanej ul. Szałwiowej. Chodniki przy realizowanej zabudowie mieszkaniowej zostaną zaprojektowane i wykonane staraniem SM OSADA we Wrocławiu. Ponadto inwestycja obejmie roboty branżowe w zakresie oświetlenie ulicy INWESTOR Inwestorem budowy ulic jest : Gmina Wrocław reprezentowana przez Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław PODSTAWA OPRACOWANIA - Umowa nr FZU/IP/59/51/11 dnia zawarta ze ZDiUM - Wypis i wyrys z Miejscowego Planu Zagospodarowania Przestrzennego(uchwała NR XLI/1282/09) - Prace przedprojektowe : mapa numeryczna do celów projektowych, dokumentacja geologiczno-inżynierska, - Uzgodnienia z Inwestorem, organami zarządzającymi ruchem, instytucjami branżowymi: - Opinia Wojewódzkiego Konserwatora Zabytków we Wrocławiu - Aktualnie obowiązujące przepisy, normy, wytyczne, rozporządzenia, instrukcje i katalogi dotyczące projektowania ulic, odwodnienia, oświetlenia oraz oznakowania poziomego i pionowego ulic WYKAZ WYKONYWANYCH ELEMENTÓW DOKUMENTACJI PROJEKTOWEJ W ramach projektu budowlanego i wykonawczego budowy ulic wykonano następujące elementy składające się na kompleksową, wielobranżową dokumentację techniczną: PRACE PROJEKTOWE - Wielobranżowy projekt budowlany z projektem zagospodarowania terenu i planszą zbiorczą uzbrojenia terenu. - Projekt wykonawczy branży drogowej, - Projekt wykonawczy branży elektrycznej - oświetlenia 3

4 - OPRACOWANIA KOSZTORYSOWE I PRZETARGOWE - Przedmiary robót obejmujące cały zakres inwestycji - Szczegółowe specyfikacje techniczne obejmujące cały zakres inwestycji INNE OPRACOWANIA - Zabezpieczenie punktów osnowy geodezyjnej 2. LOKALIZACJA INWESTYCJI Projektowany zespół urbanistyczny zlokalizowany jest w północno zachodniej części Wrocławia, w dzielnicy Psie Pole, obręb Lipa Piotrowska CHARAKTERYSTYKA TERENU LOKALIZACJI INWESTYCJI Teren objęty opracowaniem w stanie istniejącym jest niezagospodarowany.. Teren połączony jest z miejskim układem komunikacyjnym ul. Tymiankową i Kminkową prowadzącą do ul. Pełczyńskiej. Ul. Kminkowa w rejonie włączenia ul. Waniliowej posiada nawierzchnię z drogowych płyt betonowych. Na dalszym odcinku do ul. Tymiankowej nawierzchnię z kruszywa łamanego. Ul.Tymiankowa od ul. Kminkowej do rejonu połączenia z ul Pełczyńską posiada nawierzchnię z kruszywa łamanego. Jezdnie tych ulic posiadają szerokość 5,5 8,0 m. Ul. Tymiankowa w rejonie połączenia z ul. Pełczyńska posiada jezdnię o nawierzchni bitumicznej szerokości 3,50 m. Na pozostałym odcinku nawierzchni jezdni tłuczniowa. Projektowany odcinek ulic Waniliowej (d. Miętowej) od ul. Kminkowej do Cynamonowej przebiega częściowo po istniejącej jezdni o nawierzchni ziemnej. Odcinek ul. Szałwiowej przebiega po terenie niezagospodarowanym ZIELEŃ Na terenie objętym opracowaniem nie występuje zadrzewienie i zakrzewienie WARUNKI GEOLOGICZNE Powierzchniową warstwę terenu stanowi gleba o grubości 0,40-0,50m. W podłożu projektowanych dróg występują grunty rodzime reprezentowane przez średnio zagęszczone piaski Lokalnie przykryte cienką warstwa gliny. Są to grunty przepuszczalne, nie wysadzinowe, łatwo urabialne. Stwierdzone warunki gruntowo-wodne są korzystne dla budowy projektowanej drogi dojazdowej. Inwestycja nie jest zlokalizowana na terenie szkód górniczych. 4

5 2.4. WARUNKI WODNE Woda gruntowa o zwierciadle swobodnym występuje na głębokości 1,10-1,50 m p.p.t WYKAZ DZIAŁEK, NA KTÓRYCH PROWADZONE BĘDĄ PRACE BUDOWLANE Inwestycja prowadzona będzie na działkach: obręb Lipa Piotrowska AM4 2/1,2/6, 2/8,2/9,5, 6, 3/17, W związku z zamierzeniem budowlanym nie zachodzi konieczność zajęcia innych działek, niż w/w. 3. OPIS ROZWIĄZAŃ PROJEKTOWYCH 3.1. PRACE PRZYGOTOWAWCZE - zdjęcie i złożenie humusu z terenu prowadzenia robót. - roboty ziemne korytowanie i wykonanie nasypów OPIS ROZWIĄZAŃ PROJEKTOWYCH BRANŻY DROGOWEJ Rozwiązanie sytuacyjne Projekt części drogowej obejmuje: - odcinek ul. Waniliowej A B o przekroju ulicznym o nawierzchni bitumicznej, - odcinek ul. Szałwiowej C D o przekroju ulicznym o nawierzchni bitumicznej, Parametry techniczne ulicy Ze względu na położenie ulicy parametry ulicy zdeterminowane zostały przez Miejscowy Plan Zagospodarowania Przestrzennego. Przyjęto następującą geometrię trasy: Ul. Waniliowa od ul. Kminkowej do Cynamonowej odcinek prosty o dł. 252,08 m. Szerokość jezdni 6,00 m. Ul. Szałwiowa od ul. Cynamonowej w kierunku Kminkowej odcinek prosty o dł. 126,26 m. Zaprojektowano jezdnię o szerokości o szerokości 6,00 m ograniczoną krawężnikami na odcinkach o przekroju ulicznym. Kategoria ruchu KR Rozwiązanie wysokościowe Niweletę zaprojektowano uwzględniając szerokości jezdni oraz konieczność dostosowania wysokościowego do projektowanej zabudowy. Uzyskano spadki podłużne o wartościach od imin =0.43% do imaks=1,54% Załamania niwelety wyokrąglono łukami pionowymi o Rmin = 106,50m Spadki poprzeczne nawierzchni daszkowe o wartości 2,0%. 5

6 Konstrukcja nawierzchni Na podstawie Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie oraz ze względu na rodzaje i stan gruntów występujących w warstwach niższych zaprojektowano następującą konstrukcję jezdni: - w-wa ścieralna: Beton asfaltowy AC 11 Ś -gr. 5 cm - podbudowa Beton asfaltowy AC 22 P gr. 9 cm - podbudowa Kruszywo łamane stabilizowane mechanicznie frakcji 0/31,5 mm gr. 20 cm - w-wa odcinająca i mrozoochronna odkształcenia CBR=25%, wsp. Filtracji > 8m/dobę gr. 15cm stabilizacja Stabilizacja gruntu cementem 2,5 MPa gr. 15 cm Jezdnie ograniczać będą krawężniki betonowe 15 x 30 x 100 cm wystające 16 cm ponad krawędź jezdni spoinowane zaprawą cementową. W rejonie przejść dla pieszych zatopione o świetle 3 cm Ściek z kostki betonowej 16x16 cm i krawężnik należy układać na podsypce cementowo-piaskowej 1 : 3 gr. 3 cm pod ściekiem i 5cm pod krawężnikiem na uprzednio wykonanej ławie z betonu cementowego C12/15 z oporem Odwodnienie uliczne Prawidłowe odwodnienie ulic uzyskano dzięki odpowiedniemu ukształtowaniu poprzecznemu i podłużnemu. Wody opadowe skierowane zostają do ścieków przykrawężnikowych a następnie do wpustów ulicznych i przykanalikami do projektowanego odrębnym trybem kanału deszczowego. Wpusty zostały zaprojektowane w ramach projektu odwodnienia terenu w odrębnym opracowaniu Oświetlenie Projektowane ulice są ulicami lokalnymi przebiegającymi przez osiedle o zabudowie mieszkaniowej. Projekt oświetlenia stanowi odrębne opracowanie Zieleń Tereny pasa drogowego poza jezdnią w granicach pasa drogowego po zachodniej stronie ul. Waniliowej oraz po wschodniej stronie ul. Szałwiowej zostaną zagospodarowane trawnikiem stanowiącym jednocześnie wzmocnienie skarp. 6

7 Roboty ziemne Roboty ziemne poprzedzone będą zdjęciem humusu. Zdjęty humus, w ilości potrzebnej do urządzenia projektowanych zieleńców zostanie złożony w pryzmach, nadmiar wywieziony na teren SM OSADA położony przy ul. Kminkowej. Grunt z korytowania pod jezdnię nie nadaje się do budowy nasypów i należy go wywieźć na teren SM OSADA położony przy ul. Kminkowej. Nasypy wykonać z gruntu dowiezionego z ukopu. W obszarze występowania płytko ułożonego uzbrojenia podziemnego roboty ziemne należy wykonać ręcznie. Roboty ziemne innych branż muszą być skoordynowane z ziemnymi robotami drogowymi. Opracował: mgr inż. Stanisław Seidel 7

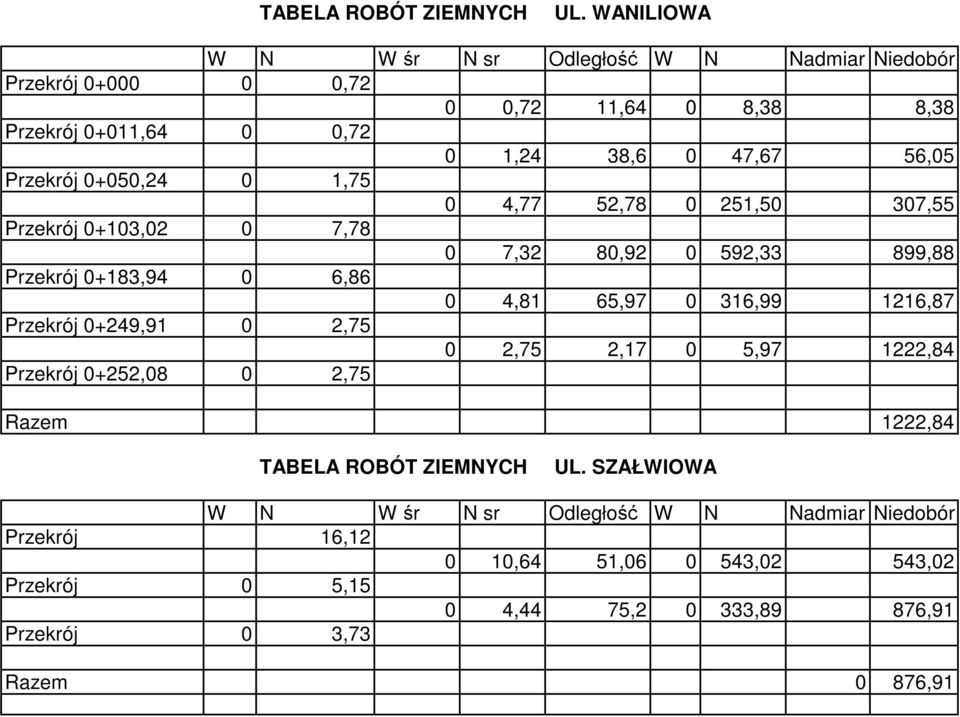

8 TABELA ROBÓT ZIEMNYCH UL. WANILIOWA W N W śr N sr Odległość W N Nadmiar Niedobór Przekrój ,72 0 0,72 11,64 0 8,38 8,38 Przekrój 0+011,64 0 0,72 0 1,24 38,6 0 47,67 56,05 Przekrój 0+050,24 0 1,75 0 4,77 52, ,50 307,55 Przekrój 0+103,02 0 7,78 0 7,32 80, ,33 899,88 Przekrój 0+183,94 0 6,86 0 4,81 65, , ,87 Przekrój 0+249,91 0 2,75 0 2,75 2,17 0 5, ,84 Przekrój 0+252,08 0 2,75 Razem 1222,84 TABELA ROBÓT ZIEMNYCH UL. SZAŁWIOWA W N W śr N sr Odległość W N Nadmiar Niedobór Przekrój 16, ,64 51, ,02 543,02 Przekrój 0 5,15 0 4,44 75, ,89 876,91 Przekrój 0 3,73 Razem 0 876,91
