1 Metody spektroskopowe w identyfikacji związków organicznych Barbara Guzowska-Świder Zakład Informatyki Chemicznej, PRz

2 Metody spektralne wykorzystują zjawiska związane z oddziaływaniem materii z promieniowaniem elektromagnetycznym: - absorpcja spektroskopia absorpcyjna - emisja spektroskopia emisyjna - rozpraszanie spektroskopia rozproszeniowa - odbicie spektroskopia refleksyjna

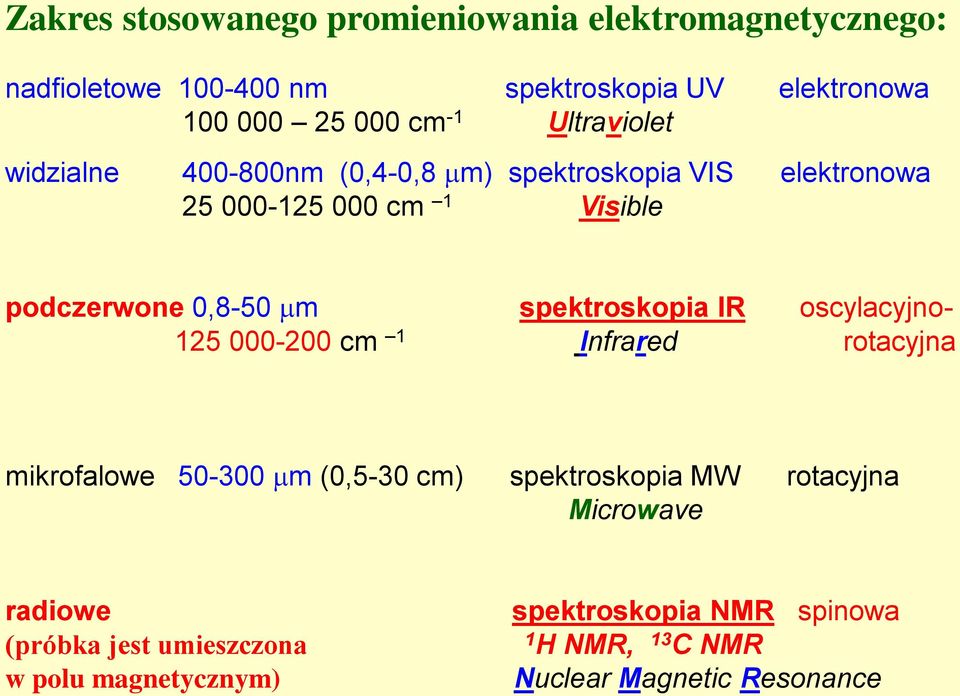

3 Zakres stosowanego promieniowania elektromagnetycznego: nadfioletowe nm spektroskopia UV elektronowa cm -1 Ultraviolet widzialne nm (0,4-0,8 m) spektroskopia VIS elektronowa cm 1 Visible podczerwone 0,8-50 m spektroskopia IR oscylacyjno cm 1 Infrared rotacyjna mikrofalowe m (0,5-30 cm) spektroskopia MW rotacyjna Microwave radiowe spektroskopia NMR spinowa (próbka jest umieszczona 1 H NMR, 13 C NMR w polu magnetycznym) Nuclear Magnetic Resonance

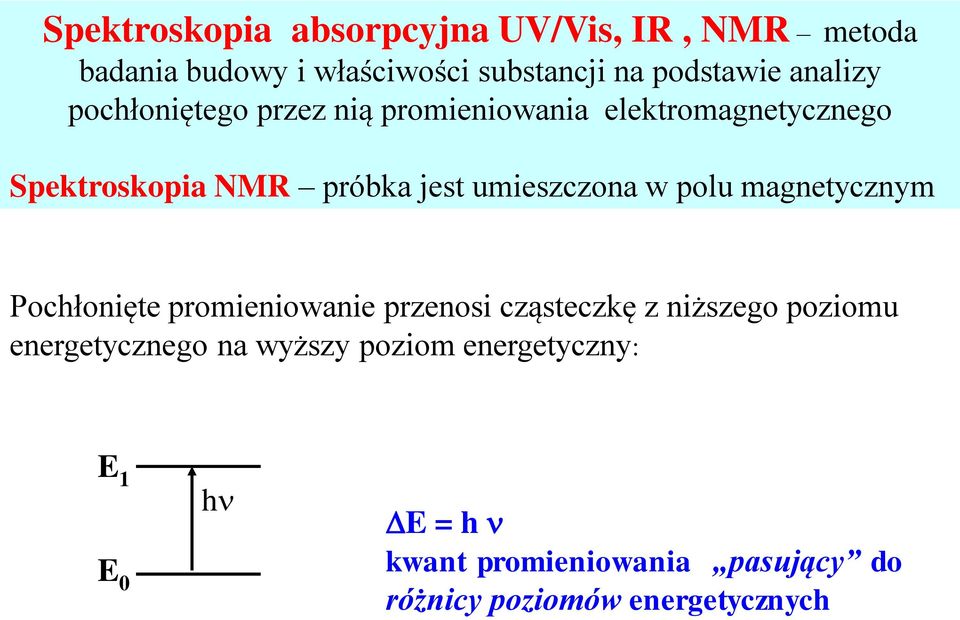

4 Spektroskopia absorpcyjna UV/Vis, IR, NMR metoda badania budowy i właściwości substancji na podstawie analizy pochłoniętego przez nią promieniowania elektromagnetycznego Spektroskopia NMR próbka jest umieszczona w polu magnetycznym Pochłonięte promieniowanie przenosi cząsteczkę z niższego poziomu energetycznego na wyższy poziom energetyczny: E 1 E 0 h E = h kwant promieniowania pasujący do różnicy poziomów energetycznych

5 Energia elektronowa, oscylacyjna i rotacyjna cząsteczek jest skwantowana (zmienia się skokowo). Energia spinowa jąder atomów, o spinie 0, umieszczonych w polu magnetycznym również jest skwantowana. Spektroskopia zawdzięcza swoje istnienie skwantowaniu energii.

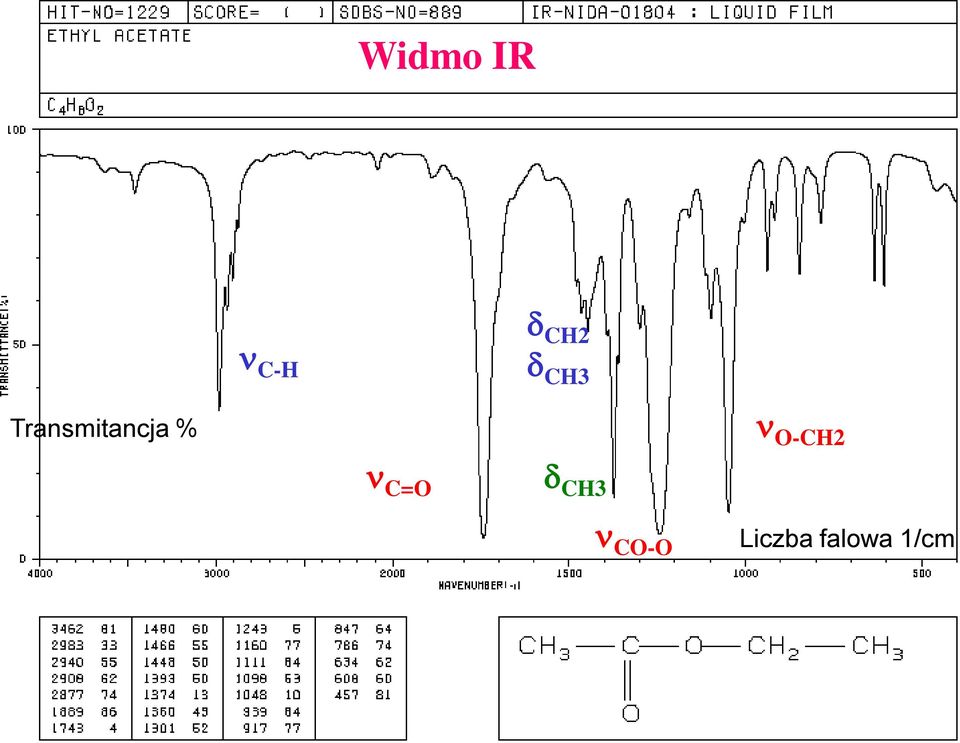

6 Widmo IR C-H CH2 CH3 Transmitancja % O-CH2 C=O CH3 CO-O Liczba falowa 1/cm

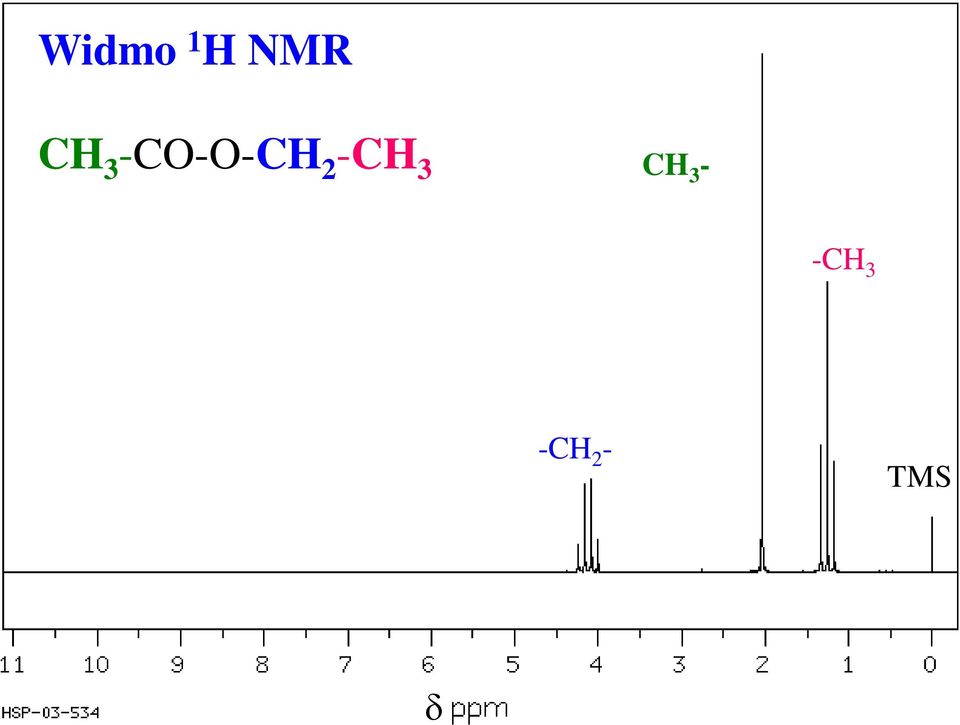

7 Widmo 1 H NMR CH 3 -CO-O-CH 2 -CH 3 CH 3 - -CH 3 -CH 2 - TMS

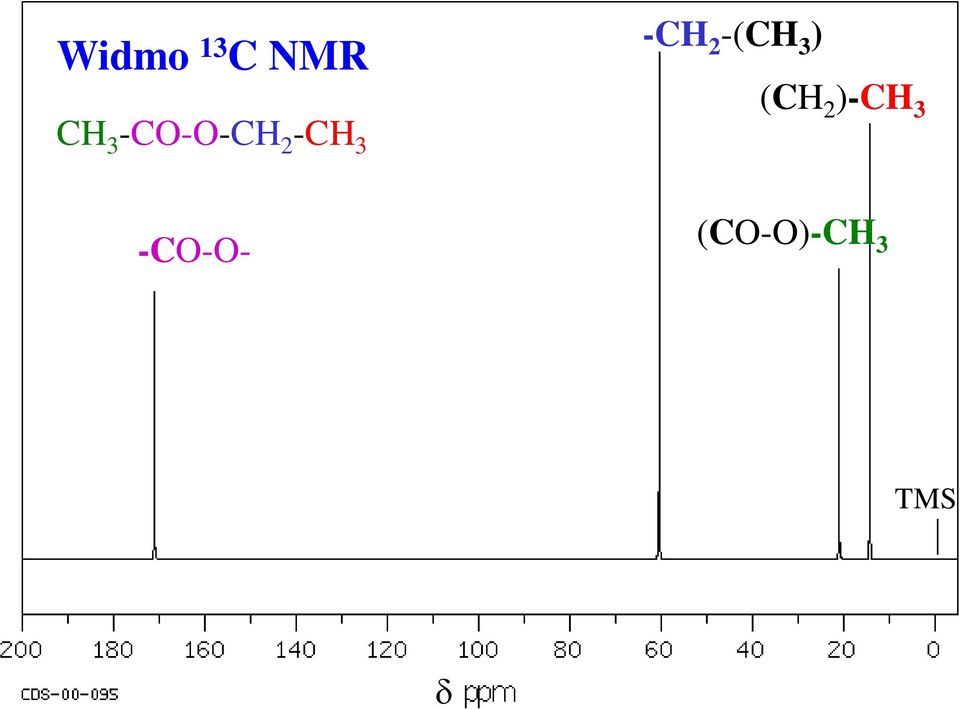

8 Widmo 13 C NMR -CH 2 -(CH 3 ) CH 3 -CO-O-CH 2 -CH 3 (CH 2 )-CH 3 -CO-O- (CO-O)-CH 3 TMS

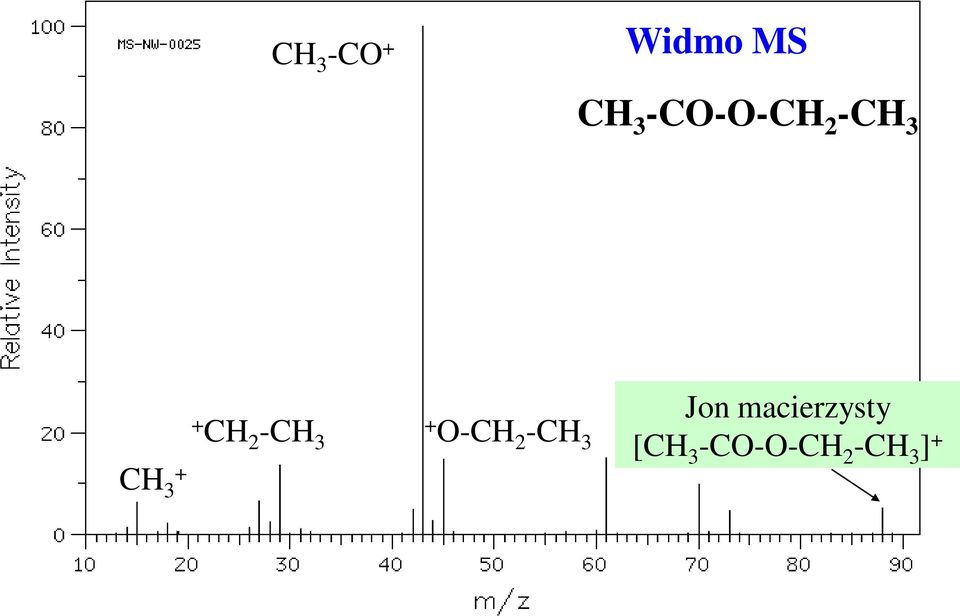

9 CH 3 -CO + Widmo MS CH 3 -CO-O-CH 2 -CH 3 CH CH 2 -CH 3 + O-CH 2 -CH 3 Jon macierzysty [CH 3 -CO-O-CH 2 -CH 3 ] +

10 Spektroskopia w podczerwieni, IR (ang. Infrared) Widma wykorzystane w niniejszej prezentacji pochodzą z witryn internetowych: 1. IR Spectroscopy Tutorial University of Colorado at Boulder, Chem. Dept., USA 2. SDBS Integrated Spectral Data Base System for Organic Compounds National Institute of Advanced Industrial Science and Technology RIODB/SDBS/menu-e.html

11 Spektroskopia w podczerwieni widzi grupy funkcyjne cząsteczki, w których podczas oscylacji zmienia się moment dipolowy. Obecność w cząsteczce danego ugrupowania atomów (grupy funkcyjnej), wiąże się z występowaniem w widmie IR charakterystycznych dla niego pasm absorpcyjnych. Im większa zmiana momentu dipolowego podczas drgania - tym silniejsze pasmo. Natężenie pasma zależy również od liczby oscylatorów w cząsteczce im większa liczba oscylatorów tym intensywność pasma większa. Im silniejsze wiązanie, tym większa częstość oscylacji.

12 Parametry pasma: - położenie (częstość, cm -1 ) - natężenie (np. % T, Absorpcja) - kształt (wąskie, szerokie) Widmo IR C-H CH2 CH3 Transmitancja % O-CH2 C=O CH3 CO-O Liczba falowa 1/cm

13 Parametry pasma widma IR położenie (częstość: liczby falowe cm -1 ) intensywność (transmitancja T%, absorpcja A; (natężenie) silne, średnie, słabe) A= log(1/t) = c l - molowy współczynnik absorpcji (charakterystyczny dla danego związku) c stężenie [mol/dm 3 ] l długość drogi optycznej w warstwie roztworu [cm] T=I/ I 0 I 0 - natężenie wiązki światła monochromatycznego padającego na próbkę I - natężenie wiązki światła monochromatycznego przechodzącego przez kształt (np. szerokie, rozmyte, wąskie, ostre) próbkę

14 W widmie IR obserwuje się pasma: - wynikające z rozciągania wiązań drgania rozciągające - deformacji kątów między wiązaniami drgania deformacyjne. drgania rozciągające drgania deformacyjne =1/2 c (f/ ) 1/2 =(m 1 m 2 / m 1 +m 2 )

15 Obecność w cząsteczce danego ugrupowania atomów, wiąże się z występowaniem w widmie IR charakterystycznych dla niego pasm absorpcyjnych. Widmo IR

16 C H C-H rozciągające cm -1 C H deformacyjne grup alkilowych cm -1 C H deformacyjne (parasolowe) -CH cm -1 C H deformacyjne dla (CH 2 ) n -, n cm -1 Widmo IR

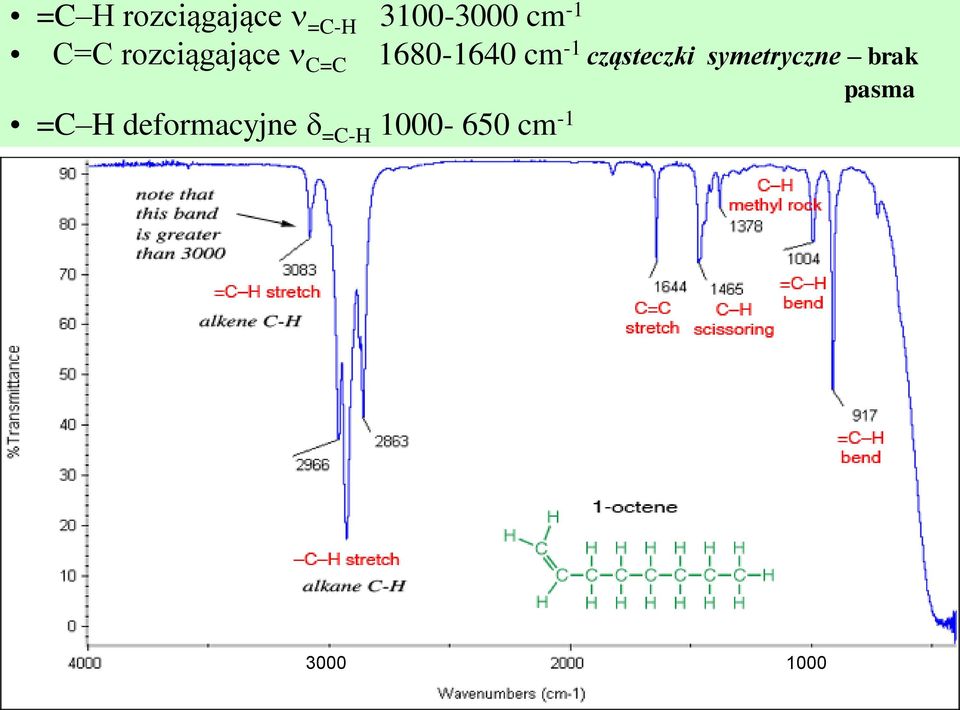

17 =C H rozciągające =C-H cm -1 C=C rozciągające C=C cm -1 cząsteczki symetryczne brak pasma =C H deformacyjne =C-H cm

18

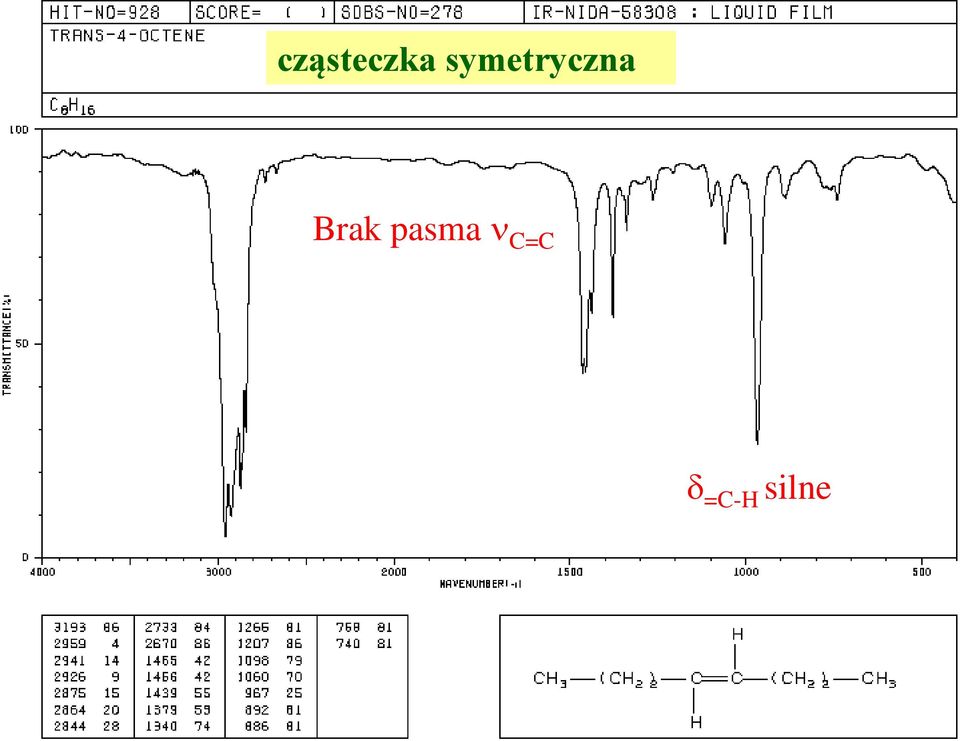

19 cząsteczka symetryczna Brak pasma C=C =C-H silne

20 C C H: rozciągające C H cm -1 C C rozciągające C C cm -1 cząsteczki symetryczne - brak pasma C C H: deformacyjne C C H cm

21 cząsteczka symetryczna Brak pasma C C

22 C H rozciągające C Ar H cm -1 nadtony, pasma słabe cm -1 C=C rozciągające (w pierścieniu) C=C cm -1 i cm -1 C H niepłaskie C Ar H cm

23 -OH niezasocjowane, O-H ~ 3700 cm -1 pasmo wąskie -OH związane wiązaniem wodorowym, O-H cm -1, pasmo szerokie C O rozciągające C-O cm -1 pasmo silne liquid film

24 Kształt i częstość pasma drgań (O-H)

25 C=O rozciągające C=O w ketonach alifatycznych ~ 1715 cm -1 C=O rozciągające C=O w α, β-nienasyconych ketonach cm -1 O

26 H C=O rozciągające C-H cm -1 C=O rozciągające C=O : aldehydy alifatyczne cm -1, -nienasycone aldehydy cm -1

27 H C=O rozciągające C-H cm -1 C=O rozciągające C=O : aldehydy alifatyczne cm -1, -nienasycone aldehydy cm -1

28 O H rozciągające O-H cm -1 C=O rozciągające C=O cm -1 C O rozciągające C-O cm -1 O H deformacyjne OH i cm -1

29 C=O rozciągające C=O : alifatyczne cm -1 α, β-nienasycone cm -1 C O rozciągające C-O, 2 silne pasma cm -1

30 C=O rozciągające C=O : alifatyczne cm -1 α, β-nienasycone cm -1 C O rozciągające C-O, 2 silne pasma cm -1

31 N H rozciagające N-H cm -1 1-rzędowe aminy: 2 pasma i cm -1 2-rzędowe aminy: 1pasmo cm -1 3-rzędowe aminy: brak pasm w tym zakresie N H deformacyjne N-H (1-rzędowe) cm -1 C N rozciagające C-N (aromatyczne) cm -1 C N rozciagające C-N (alifatyczne) cm -1 N H def. N-H (1 i 2-go rzędowe) cm -1 (nadton N-H wag)

32 N H rozciagające N-H cm -1 1-rzędowe aminy: 2 pasma i cm -1 2-rzędowe aminy: 1pasmo cm -1 3-rzędowe aminy: brak pasm w tym zakresie N H deformacyjne N-H (1-rzędowe) cm -1 C N rozciagające C-N (aromatyczne) cm -1 C N rozciagające C-N (alifatyczne) cm -1 N H def. N-H (1 i 2-go rzędowe) cm -1

33 N H rozciagające N-H cm -1 1-rzędowe aminy: 2 pasma i cm -1 2-rzędowe aminy: 1pasmo cm -1 3-rzędowe aminy: brak pasm w tym zakresie N H deformacyjne N-H (1-rzędowe) cm -1 C N rozciagające C-N (aromatyczne) cm -1 C N rozciagające C-N ( alifatyczne) cm -1 N H def. N-H ( 1 i 2-go rzędowe) cm -1 W aminie trzeciorzędowej brak pasm N-H W aminie trzeciorzędowej brak pasm N-H W aminie trzeciorzędowej brak pasm N-H

34 N O rozciągające asymetryczne NO2, asym cm -1 N O rozciągające symetryczne NO2, asym cm -1

35 N O rozciągające asymetryczne NO2, asym cm -1 N O rozciągające symetryczne NO2, asym cm -1

36 IR - Tablice korelacji spektralno-strukturalnych Charakterystyczne częstości drgań w podczerwieni wybranych grup 9 -C N ~ 2000 silne wąskie, ostre

37 Jakie ugrupowania przypuszczalnie są obecne w cząsteczce związku o wzorze sumarycznym C 4 H 10 O i dającego poniższe widmo IR?? CH 3, CH 2? >C=O? >CO-O-? -OH? = C+1-H/2-X/2+N/2 OH = /2=0

38 Jakie ugrupowania przypuszczalnie są obecne w cząsteczce związku o wzorze sumarycznym C 9 H 10 O 2 i dającego poniższe widmo IR? CH 3, CH 2?? >C=O? >CO-O-? -OH? = /2=5 O O

39 Jakie ugrupowania przypuszczalnie są obecne w cząsteczce związku składającego się z atomów C 5 H 13 N i dającego poniższe widmo IR? CH 3, CH 2?? -NH 2? >NH? -C N? = /2+1/2=0 NH 2

40 Spektroskopia magnetycznego rezonansu jądrowego, NMR Nuclear Magnetic Resonance Spektroskopia NMR bada zmiany energetyczne stanów spinowych jąder atomów o spinie 0, np. 1 H, 13 C, 14 N, 15 N, 19 F, 31 P, 35 Cl

41 Model reprezentujący jądro 1 H oraz 13 C kulka (masa) naładowana dodatnim ładunkiem elementarnym wirująca wokół własnej osi opisana przez wektor magnetycznego spinowego momentu pędu spin, którego spinowa liczba kwantowa I = ½

42 Spiny protonów bezładnie rozłożone w przestrzeni Pole magnetyczne porządkuje ułożenie spinów (magnetyczna liczba kwantowa ½ i +½) H natężenie pola magnetycznego Liczba orientacji wektora w polu magnetycznym: - ogólnie: 2I dla protonu i jądra 13 C: 2 dla magnetycznej liczby kwantowej -1/2 i +1/2

43 E +1/2 E -1/2 E = h kwant promieniowania pasujący do różnicy energii stanów spinowych +1/2 i 1/2 ΔE h 2π γh E różnica energii pomiędzy stanami spinowymi +1/2 i 1/2 współczynnik charakteryzujący jądro H natężenie zewnętrznego pola magnetycznego h stała Plancka

44 Przy ustalonej częstotliwości promieniowania elektromagnetycznego wszystkie protony (jądra o spinie 0) w cząsteczce wpadają w rezonans dla takiej samej wielkości efektywnego pola magnetycznego H ef tzn. faktycznie działającego na proton 2 = H ef ale 2 = H warunek rezonansu magnetycznego Rezonans magnetyczny wzajemne dopasowanie i H w wyniku niejednakowego działania ekranującego elektronów sąsiadujących podstawników przy różnych wielkościach przyłożonego pola H. Podstawniki modyfikują zewnętrzne pole magnetyczne, zwiększając go lub zmniejszając.

45 Widmo NMR - wynik pomiaru energii zaabsorbowanej przez próbkę w funkcji - natężenia przyłożonego zewnętrznego pola magnetycznego przy ustalonej częstości promieniowania elektromagnetycznego lub - częstości promieniowania elektromagnetycznego przy ustalonym natężeniu przyłożonego zewnętrznego pola magnetycznego

46 Spektroskopia protonowego rezonansu jądrowego 1 H NMR Spektroskopia 1 H NMR widzi tylko te elementy strukturalne cząsteczki, które zawierają atomy wodoru

47 Widmo 1 H NMR składa się z sygnałów (pasm) protonów nierównocennych chemicznie. Liczba pasm w widmie 1 H NMR liczbie rodzajów protonów w cząsteczce Liczba rodzajów protonów w cząsteczce zależy od gęstości chmury elektronowej, a więc od sąsiedztwa protonów.

48 Widmo 1 H NMR CH 3 -CO-O-CH 2 -CH 3 CH 3 - Parametry pasma (sygnału): - położenie ( ppm) - natężenie (liczba atomów H) - multipletowość M=n+1 - stała sprzężenia J[Hz] -CH 2 - -CH 3 TMS Im większa gęstość elektronowa wokół jądra at. H tym jego sygnał leży bliżej sygnału wzorca TMS tj. przy mniejszej wartości ppm.

49 Parametry pasma (sygnału) w widmie 1 H NMR Położenie - zależy od gęstości elektronowej wokół protonu - określa lub H przy której nastąpił rezonans - podaje się w jednostkach przesunięcia chemicznego ppm wartość 0 ppm przyjmuje się dla wzorca tetrametylosilanu TMS typowy zakres wartości 13-0 ppm Natężenie - pole powierzchni pod krzywą proporcjonalne do liczby (intensywność) protonów Multipletowość - wynik sprzężenia z n sąsiadującymi protonami multipletowość M= n+1 Stała sprzężenia odległość linii w multiplecie mierzona w [Hz] - jest miarą wielkości oddziaływania pomiędzy sprzęgającymi się protonami, dla protonów alkilowych J 7 Hz

50 . Parametry pasma (sygnału) w widmie 1 H NMR c.d. gdzie n liczba sąsiadujących protonów, sprzęgających się z tą samą stałą sprzężenia

51 Charakterystyczne obrazy multipletów fragmentów strukturalnych często występujących w cząsteczkach związków organicznych M = n + 1

52 1 H NMR - wartości przesunięć chemicznych ppm dla wybranych elementów strukturalnych

53 1 H NMR - Tablice korelacji spektralno-strukturalnych Wartości przesunięć chemicznych wybranych fragmentów strukturalnych

54 Przewidywanie widma 1 H NMR dla cząsteczki CH 3 -CH 2 -CH 2 -Br a:b:c = 3:2:2 a b c a) CH 3 ~ 0,85 ppm, natężenie 3H, tryplet, stała sprzężenia J 7 Hz b) CH 2 - ~ 1,85 ppm, natężenie 2H, sekstet, stała sprzężenia J 7 Hz c) CH 2 -Br ~ 3,4 ppm, natężenie 2H, tryplet, stała sprzężenia J 7 Hz c a b

55 Przewidywanie widma 1 H NMR dla cząsteczki CH 3 -CH 2 -CH 2 -COOH a:b:c:d = 3:2:2:1 a b c d -COOH ppm a) ~0.9 tryplet b) ~2.2 sekstet c) ~2.4 tryplet -CH 2 - CH 3 - d) ~ singlet -CH 2 - c

56 Przewidywanie widma 1H NMR dla cząsteczki a) CH3 ~ 1,6 ppm, 3H, tryplet, J 7 Hz c O b O b) CH2- ~ 4,3 ppm, 2H, kwartet, J 7 Hz c) ~ 7 ppm, 5H, multiplet, J 7 Hz a:b:c=3:2:5 a

57 Widma 1 H NMR cząsteczek symetrycznych b c a a:b:c = 3:2:2 = 6:4:4 C 8 H 14 O 4

58 Rozpoznawanie struktury na podstawie widm IR oraz 1 H NMR C 4 H 7 N = 2 = C+1-H/2-X/2+N/2 C N C-H CH2 CH3 -CH 3 -CH 2 - -C N

59 Rozpoznawanie struktury na podstawie widm IR oraz 1 H NMR c.d. C 4 H 7 N = 2 a:b:c=3:2:2 2,3 ppm a 1,05 ppm CH 3 -CH 2 -(CH 2 -C N) CH 3 -CH 2 -CH 2 -C N c b a) CH 3 -C-C, b) CH 2 -C-C N, c) CH 2 -C N, tryplet więc CH 3 -(CH 2 -C) 1,65 ppm sekstet więc (CH 3 -)-CH 2 -(CH 2 -C N) tryplet więc (-CH 2 )-CH 2 -C N

60 Spektroskopia w Internecie - strony edukacyjne IR (spektroskopia w podczerwieni) Jamrógiewicz Z. Strona podaje definicję częstości grupowych oraz w bardzo zwięzły sposób wyjaśnia zasady interpretacji widm IR, techniki jego rejestracji, oraz wiadomości na tematu interferometru. Jest to strona prywatna prowadzona przez mgr farmacji i chemika i przeznaczona dla uczniów i studentów niższych lat.

61 Spektroskopia w Internecie - strony edukacyjne IR Spectroscopy Tutorial University of Colorado at Boulder, Chem. Dept., USA Tutorial uczy charakterystycznych częstości grupowych poszczególnych klas związków chemicznych: alkanów, alkenów, alkinów, związków aromatycznych, alkoholi, ketonów itd. Zaletą tego tutorialu jest umieszczenie zinterpretowanych widm IR - przy pasmach zaznaczono odpowiadające im grupy i rodzaj drgania. Tutorial zawiera listę charakterystycznych częstości grup, wykład nt. teorii spektroskopii IR oraz praktyczne rady w jaki sposób interpretować widmo IR. W niniejszej prezentacji wykorzystano widma IR tej witryny.

62 Spektroskopia w Internecie - strony edukacyjne Infrared Spectroscopy Michigan State University, USA Tutorial uczy interpretacji widm IR: podaje definicję częstości drgań, typy drgań, tablice korelacyjne dla podstawowych klas związków, a także przykłady zinterpretowanych widm. Ponadto zamieszczone są zadania z interpretacji widm IR, jednakże rozwiązanie ich wymaga umiejętności interpretacji widm MS.

63 Spektroskopia w Internecie - strony edukacyjne Welcome! Colby College, USA Witryna jest tutorialem uczącym interaktywnie interpretacji widm IR. Wyświetlane są kolejne widma IR związków, na podstawie których należy rozpoznać cechy strukturalne. Program prowadzi studenta krok po kroku, zadając mu pytania o poszczególne cechy strukturalne (np. czy związek jest aromatyczny?) i podając odpowiedzi do wyboru. W przypadku błędnej odpowiedzi, program wyświetla odpowiedni komentarz.

64 Spektroskopia w Internecie - strony edukacyjne Chemist Byrd J., CSU, Chemistry Department, USA Strona uczy interpretacji widm IR, zawiera tablicę z charakterystycznymi częstościami grupowymi dla poszczególnych klas związków chemicznych oraz zinterpretowane widma IR, na których podano pochodzenie pasm tj. związane z nimi grupy i drgania.

65 Spektroskopia w Internecie - strony edukacyjne Applications of 1 H-NMR Spectroscopy Kurs, przeznaczony dla początkujących studentów. Ułatwia samodzielne nauczenie się podstaw teoretycznych spektroskopii 1 H-NMR. W trakcie nauki program stawia studentowi pytania, podając odpowiedzi do wyboru. W przypadku nieprawidłowej odpowiedzi program zadaje dodatkowe pytania, podaje dodatkowe wyjaśnienia, a następnie powraca do zadanego pytania dając studentowi możliwość ponownego przemyślenia problemu i wybrania właściwej odpowiedzi. Witryna podaje również korelacje spektralno-strukturalne 1 H-NMR.

66 Spektroskopia w Internecie - strony edukacyjne 1 H NMR Spectroscopy Wake Forest University, NC,USA Strona zawiera krótkie wprowadzenie do teorii widm NMR oraz zadania uczące projektowania widm 1 H NMR dla podanej struktury związku organicznego. Zadania polegają na zaprojektowaniu i narysowaniu widm 1 H NMR dla związków chemicznych podanych na liście, a następnie skontrolowaniu ich poprawności przez porównanie z widmami tych substancji zapamiętanymi w programie. Uruchomienie opcji projektowania widma wymaga zainstalowania programu Shockwawe.com. Instalacja taka uruchamia się automatycznie, ze strony programu 1 H NMR Spectroscopy.

67 Spektroskopia w Internecie - strony edukacyjne Organic Chemistry OnLine. Spectroscopy University of Illinois at Chicago Strona uczy interpretacji widm IR, 1 H-NMR, 13 C-NMR, MS. Strona zawiera: - krótkie wprowadzenie do teorii spektroskopii IR, 1H-NMR, 13C-NMR - test sprawdzający wiedzę z teorii spektroskopii z odpowiedziami - część ćwiczeniową - nauczanie rozpoznawania elementów budowy cząsteczki związku organicznego o znanym wzorze sumarycznym (składzie jakościowym) na podstawie widm IR, 1 H NMR, 13 C NMR lub MS

68 Spektroskopia w Internecie - strony edukacyjne Internetowe bazy spektralne (bezpłatne) SDBS Integrated Spectral Data Base System for Organic Compounds National Institute of Advanced Industrial Science and Technology RIODB/SDBS/menu-e.html Baza zawiera m. in. obszerny zbiór widm IR, 1 H-NMR, 13 C-NMR, MS

69 Spektroskopia w Internecie - strony edukacyjne Internetowe bazy spektralne (bezpłatne) NIST Chemistry WebBook, NIST Standard Reference Database National Institute of Standards and Technology, USA Baza informacji o związkach chemicznych, zawierająca, m.in. ich widma UV/Vis, IR, MS (lecz nie dla wszystkich związków bazy).

70 Spektroskopia w Internecie - strony edukacyjne Internetowe bazy spektralne (bezpłatne) Science and Fun Pages Baza zawiera informacje dotyczące grup funkcyjnych i ich charakterystycznych absorpcji IR oraz 1 HNMR. Ponadto na stronie jest dostępny program do projektowania widm 13 CNMR wybranych typów związków chemicznych.

71 Podręczniki 1. Zieliński W., Rajcy A, Metody spektroskopowe i ich zastosowanie do identyfikacji związków organicznych, WNT, Warszawa Silverstein R. M., Webster F.X., Kiemle D.J. Spektroskopowe metody identyfikacji związków organicznych, PWN, Warszawa Szafran M, Dega-Szafran Z., Określanie struktury związków organicznych metodami spektroskopowymi. Tablice i ćwiczenia, PWN, Warszawa 1988 a także Podręczniki, różnych autorów, z zakresu analizy instrumentalnej, zawierające rozdziały dotyczące metod spektralnych.

72 Spektrometria mas (Mass Spectrometry MS) Otrzymywanie widma MS: - jonizacja badanego związku - rozpad na naładowane fragmenty (jony) - przyspieszanie fragmentów polem elektrycznym - rozdzielenie strumienia jonów wg stosunku ich masy do ładunku, m/e - pomiar natężenia prądu jonowego odpowiadającego poszczególnym jonom dodatnim widmo MS M - e M + A + + m o cząsteczka obojętna jon molekularny jon fragmentacyjny cząsteczka obojętna lub rodnik

73 Rozpad na jony zachodzi tak długo, dopóki każdy z powstających kolejno jonów ma dość energii wewnętrznej, aby ulegać dalszej reakcji. Seria rozpadów ustalona na podstawie widma MS droga fragmentacji Drogi fragmentacji tworzą schemat fragmentacji charakterystyczny dla badanego związku chemicznego M + - mo A + - mo A B + - m o B C + - m o C itd. - n o - p o A B E + G + itd. - n o E F + itd.

74 Informacje otrzymywane z widma MS: masa cząsteczkowa związku (pasmo jonu molekularnego) wzór sumaryczny związku (z wykorzystaniem intensywności pasm izotopowych i tablic Beynona) stopień nienasycenia związku C 1 H 2 X 2 N 2 ważniejsze jony fragmentacyjne, fragmenty odszczepione, główne drogi fragmentacyjne struktura związku

75 CH 3 -CO + Widmo MS CH 3 -CO-O-CH 2 -CH 3 CH CH 2 -CH 3 + O-CH 2 -CH 3 Jon macierzysty [CH 3 -CO-O-CH 2 -CH 3 ] +

76 Literatura 1. IR Spectroscopy Tutorial, University of Colorado at Boulder, Chem. Dept., USA 2. Infrared Spectroscopy, Michigan State University, USA 3. Welcome!, Colby College, USA, 4. Chemist. Byrd J., CSU, Chemistry Department, USA, 5. Applications of 1H-NMR Spectroscopy, H NMR Spectroscopy, Wake Forest University, NC,USA 7. Organic Chemistry OnLine. Spectroscopy University of Illinois at Chicago 8. SDBS Integrated Spectral Data Base System for Organic Compounds RIODB/SDBS/menu-e.html 9. Zieliński W., Rajcy A, Metody spektroskopowe i ich zastosowanie do identyfikacji związków organicznych, WNT, Warszawa Silverstein R. M., Webster F.X., Kiemle D.J. Spektroskopowe metody identyfikacji związków organicznych, PWN, Warszawa Szafran M, Dega-Szafran Z., Określanie struktury związków organicznych metodami spektroskopowymi. Tablice i ćwiczenia, PWN, Warszawa 1988
