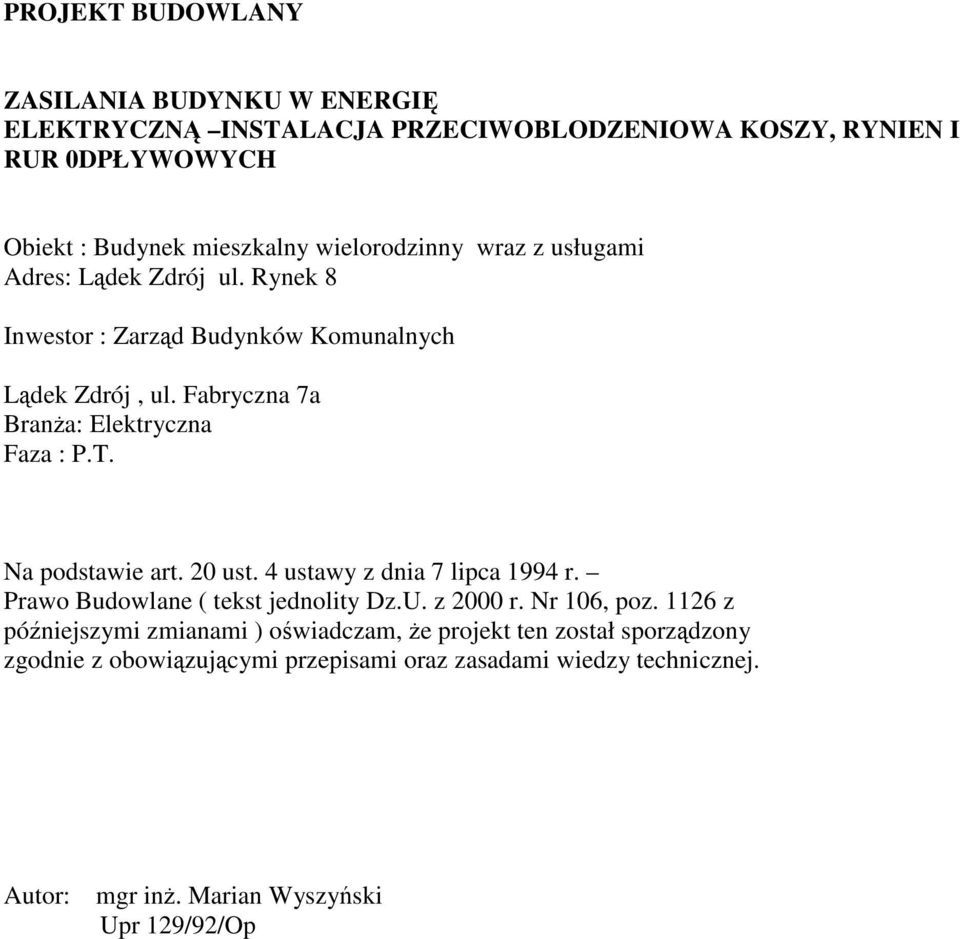

1 PROJEKT BUDOWLANY ZASILANIA BUDYNKU W ENERGI ELEKTRYCZN INSTALACJA PRZECIWOBLODZENIOWA KOSZY, RYNIEN I RUR 0DPŁYWOWYCH Obiekt : Budynek mieszkalny wielorodzinny wraz z usługami Adres: Ldek Zdrój ul. Rynek 8 Inwestor : Zarzd Budynków Komunalnych Ldek Zdrój, ul. Fabryczna 7a Brana: Elektryczna Faza : P.T. Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane ( tekst jednolity Dz.U. z 2000 r. Nr 106, poz z póniejszymi zmianami ) owiadczam, e projekt ten został sporzdzony zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej. Autor: mgr in. Marian Wyszyski Upr 129/92/Op

Fabryczna 7a Brana: Elektryczna Faza : P.T. Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane ( tekst jednolity Dz.U. z 2000 r.

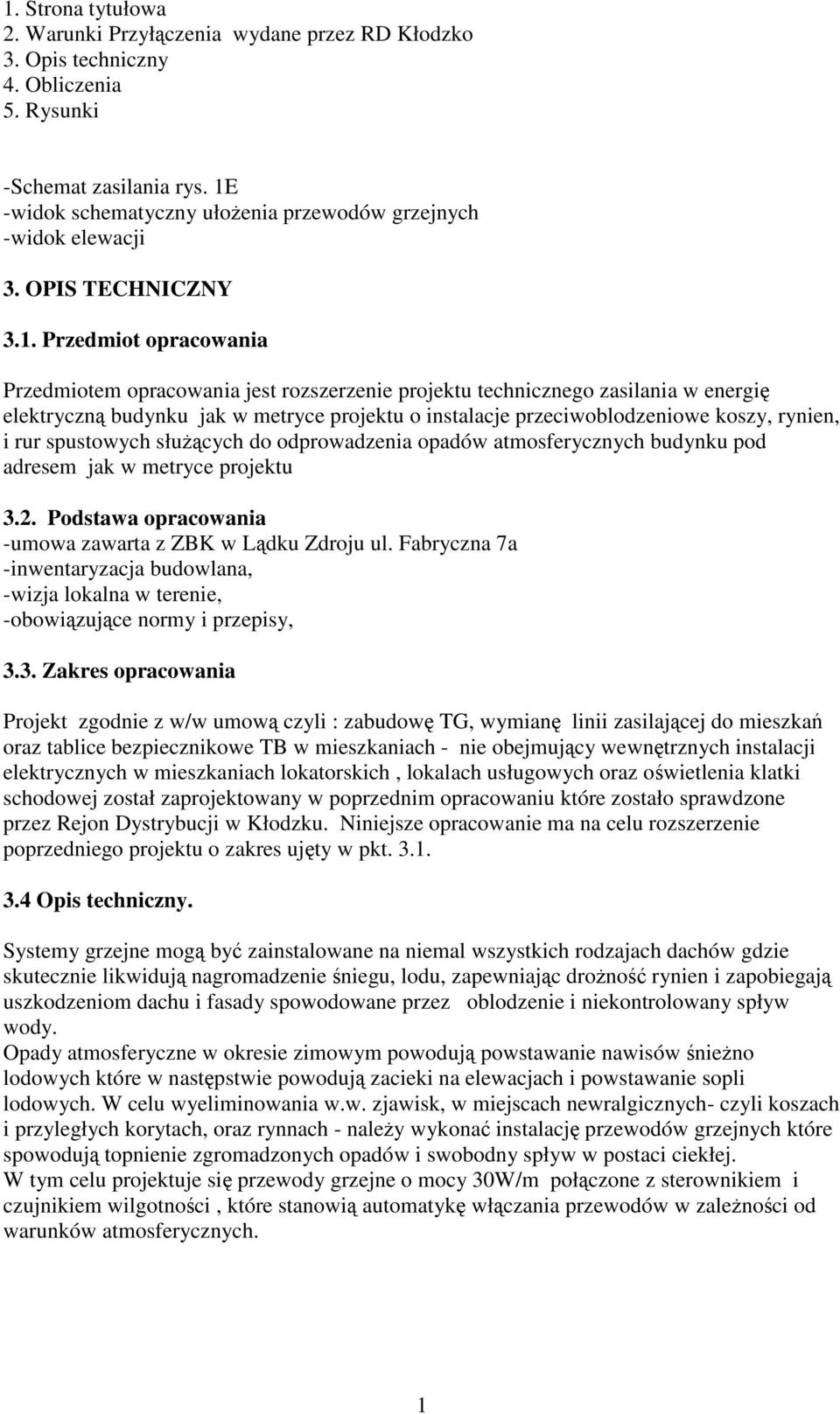

2 1. Strona tytułowa 2. Warunki Przyłczenia wydane przez RD Kłodzko 3. Opis techniczny 4. Obliczenia 5. Rysunki -Schemat zasilania rys. 1E -widok schematyczny ułoenia przewodów grzejnych -widok elewacji 3. OPIS TECHNICZNY 3.1. Przedmiot opracowania Przedmiotem opracowania jest rozszerzenie projektu technicznego zasilania w energi elektryczn budynku jak w metryce projektu o instalacje przeciwoblodzeniowe koszy, rynien, i rur spustowych słucych do odprowadzenia opadów atmosferycznych budynku pod adresem jak w metryce projektu 3.2. Podstawa opracowania -umowa zawarta z ZBK w Ldku Zdroju ul. Fabryczna 7a -inwentaryzacja budowlana, -wizja lokalna w terenie, -obowizujce normy i przepisy, 3.3. Zakres opracowania Projekt zgodnie z w/w umow czyli : zabudow TG, wymian linii zasilajcej do mieszka oraz tablice bezpiecznikowe TB w mieszkaniach - nie obejmujcy wewntrznych instalacji elektrycznych w mieszkaniach lokatorskich, lokalach usługowych oraz owietlenia klatki schodowej został zaprojektowany w poprzednim opracowaniu które zostało sprawdzone przez Rejon Dystrybucji w Kłodzku. Niniejsze opracowanie ma na celu rozszerzenie poprzedniego projektu o zakres ujty w pkt Opis techniczny. Systemy grzejne mog by zainstalowane na niemal wszystkich rodzajach dachów gdzie skutecznie likwiduj nagromadzenie niegu, lodu, zapewniajc drono rynien i zapobiegaj uszkodzeniom dachu i fasady spowodowane przez oblodzenie i niekontrolowany spływ wody. Opady atmosferyczne w okresie zimowym powoduj powstawanie nawisów nieno lodowych które w nastpstwie powoduj zacieki na elewacjach i powstawanie sopli lodowych. W celu wyeliminowania w.w. zjawisk, w miejscach newralgicznych- czyli koszach i przyległych korytach, oraz rynnach - naley wykona instalacj przewodów grzejnych które spowoduj topnienie zgromadzonych opadów i swobodny spływ w postaci ciekłej. W tym celu projektuje si przewody grzejne o mocy 30W/m połczone z sterownikiem i czujnikiem wilgotnoci, które stanowi automatyk włczania przewodów w zalenoci od warunków atmosferycznych. 1

elektryczn budynku jak w metryce projektu o instalacje przeciwoblodzeniowe koszy, rynien, i rur spustowych słucych do odprowadzenia opadów atmosferycznych budynku pod adresem jak w metryce projektu 3.

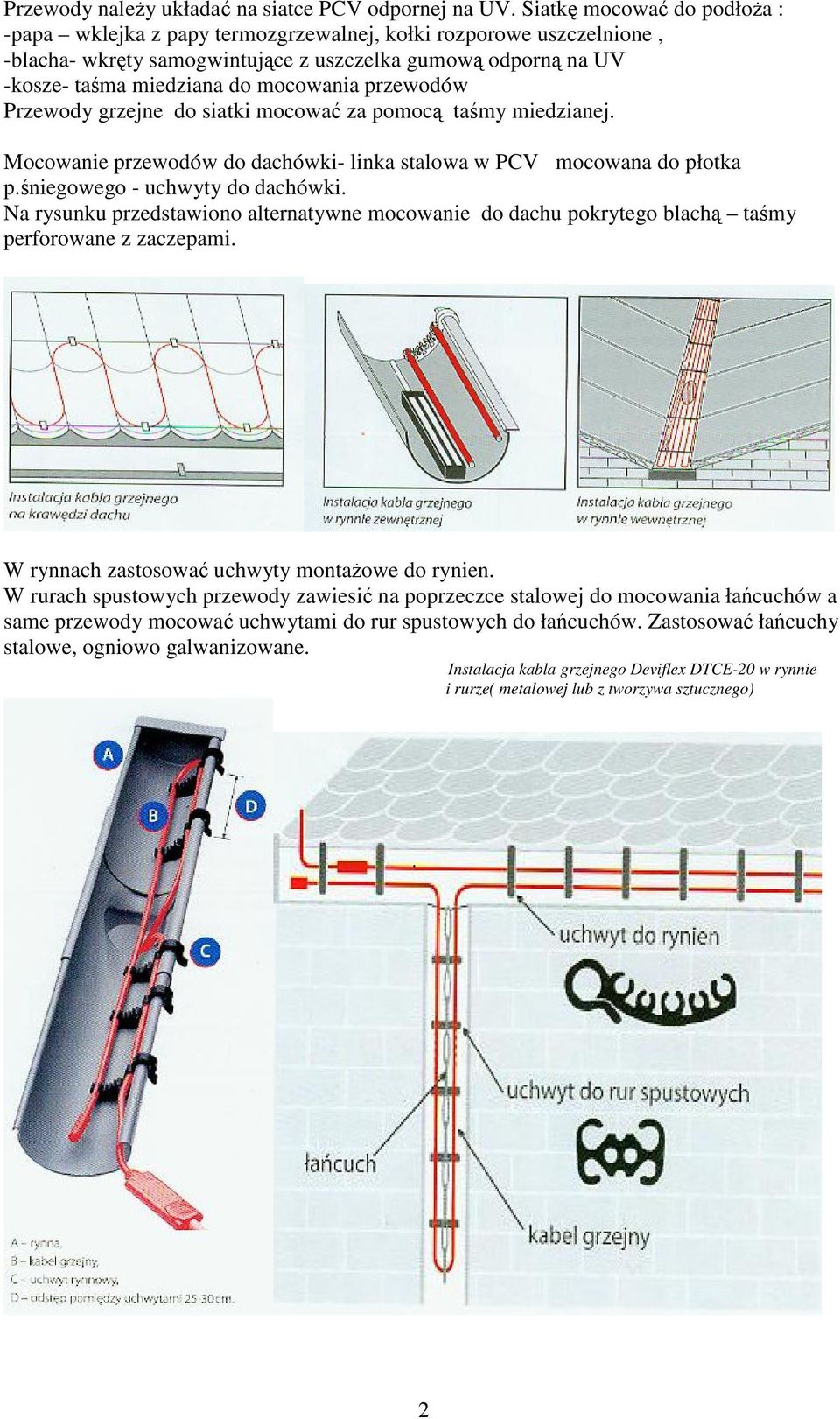

3 Przewody naley układa na siatce PCV odpornej na UV. Siatk mocowa do podłoa : -papa wklejka z papy termozgrzewalnej, kołki rozporowe uszczelnione, -blacha- wkrty samogwintujce z uszczelka gumow odporn na UV -kosze- tama miedziana do mocowania przewodów Przewody grzejne do siatki mocowa za pomoc tamy miedzianej. Mocowanie przewodów do dachówki- linka stalowa w PCV mocowana do płotka p.niegowego - uchwyty do dachówki. Na rysunku przedstawiono alternatywne mocowanie do dachu pokrytego blach tamy perforowane z zaczepami. W rynnach zastosowa uchwyty montaowe do rynien. W rurach spustowych przewody zawiesi na poprzeczce stalowej do mocowania łacuchów a same przewody mocowa uchwytami do rur spustowych do łacuchów. Zastosowa łacuchy stalowe, ogniowo galwanizowane. Instalacja kabla grzejnego Deviflex DTCE-20 w rynnie i rurze( metalowej lub z tworzywa sztucznego) 2

Przewody grzejne do siatki mocowa za pomoc tamy miedzianej. Mocowanie przewodów do dachówki- linka stalowa w PCV mocowana do płotka p.niegowego - uchwyty do dachówki.

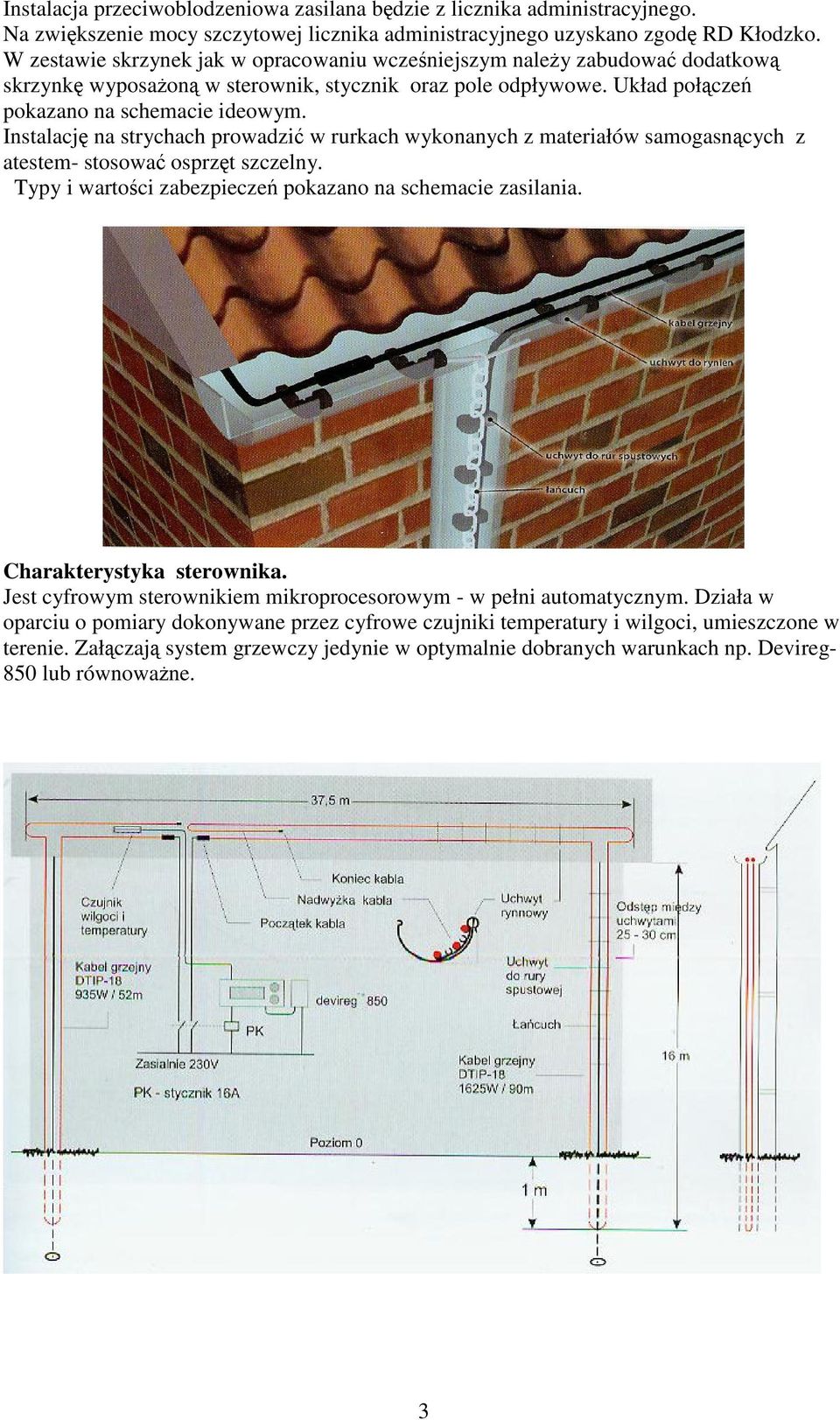

4 Instalacja przeciwoblodzeniowa zasilana bdzie z licznika administracyjnego. Na zwikszenie mocy szczytowej licznika administracyjnego uzyskano zgod RD Kłodzko. W zestawie skrzynek jak w opracowaniu wczeniejszym naley zabudowa dodatkow skrzynk wyposaon w sterownik, stycznik oraz pole odpływowe. Układ połcze pokazano na schemacie ideowym. Instalacj na strychach prowadzi w rurkach wykonanych z materiałów samogasncych z atestem- stosowa osprzt szczelny. Typy i wartoci zabezpiecze pokazano na schemacie zasilania. Charakterystyka sterownika. Jest cyfrowym sterownikiem mikroprocesorowym - w pełni automatycznym. Działa w oparciu o pomiary dokonywane przez cyfrowe czujniki temperatury i wilgoci, umieszczone w terenie. Załczaj system grzewczy jedynie w optymalnie dobranych warunkach np. Devireg- 850 lub równowane. 3

Instalacj na strychach prowadzi w rurkach wykonanych z materiałów samogasncych z atestem- stosowa osprzt szczelny. Typy i wartoci zabezpiecze pokazano na schemacie zasilania.

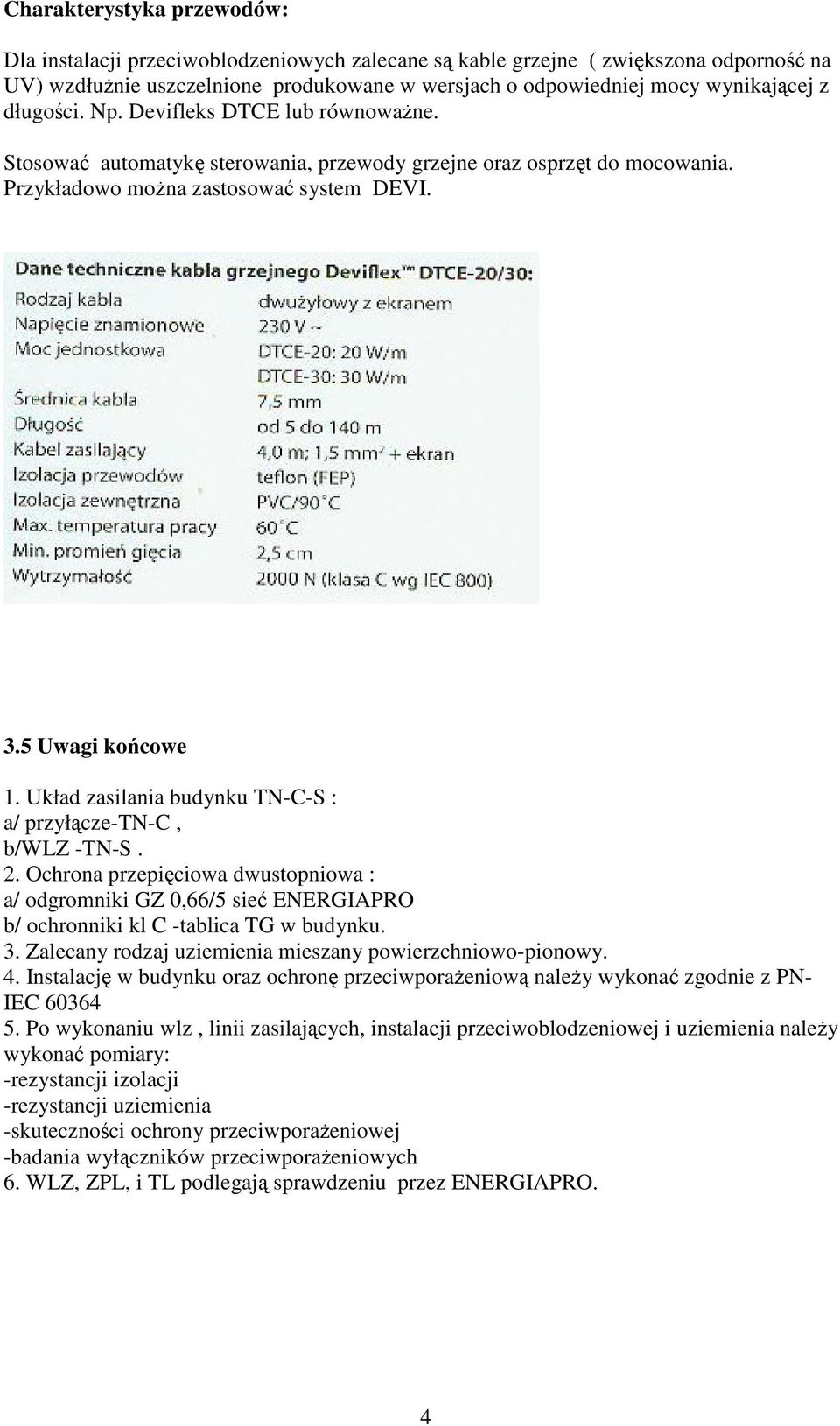

5 Charakterystyka przewodów: Dla instalacji przeciwoblodzeniowych zalecane s kable grzejne ( zwikszona odporno na UV) wzdłunie uszczelnione produkowane w wersjach o odpowiedniej mocy wynikajcej z długoci. Np. Devifleks DTCE lub równowane. Stosowa automatyk sterowania, przewody grzejne oraz osprzt do mocowania. Przykładowo mona zastosowa system DEVI. 3.5 Uwagi kocowe 1. Układ zasilania budynku TN-C-S : a/ przyłcze-tn-c, b/wlz -TN-S. 2. Ochrona przepiciowa dwustopniowa : a/ odgromniki GZ 0,66/5 sie ENERGIAPRO b/ ochronniki kl C -tablica TG w budynku. 3. Zalecany rodzaj uziemienia mieszany powierzchniowo-pionowy. 4. Instalacj w budynku oraz ochron przeciwporaeniow naley wykona zgodnie z PN- IEC Po wykonaniu wlz, linii zasilajcych, instalacji przeciwoblodzeniowej i uziemienia naley wykona pomiary: -rezystancji izolacji -rezystancji uziemienia -skutecznoci ochrony przeciwporaeniowej -badania wyłczników przeciwporaeniowych 6. WLZ, ZPL, i TL podlegaj sprawdzeniu przez ENERGIAPRO. 4

Układ zasilania budynku TN-C-S : a/ przyłcze-tn-c, b/wlz -TN-S. 2. Ochrona przepiciowa dwustopniowa : a/ odgromniki GZ 0,66/5 sie ENERGIAPRO b/ ochronniki kl C -tablica TG w budynku. 3.

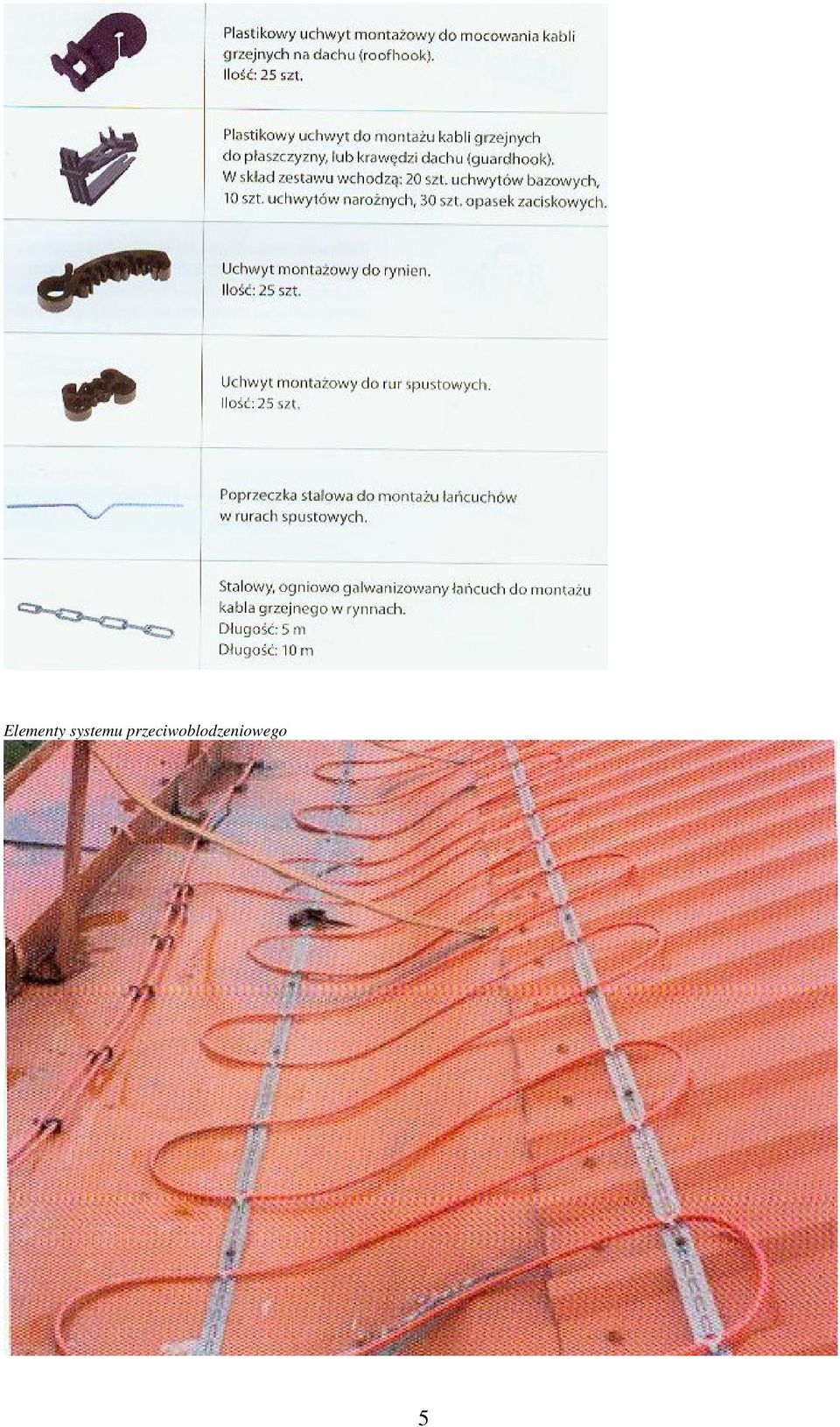

6 Elementy systemu przeciwoblodzeniowego 5

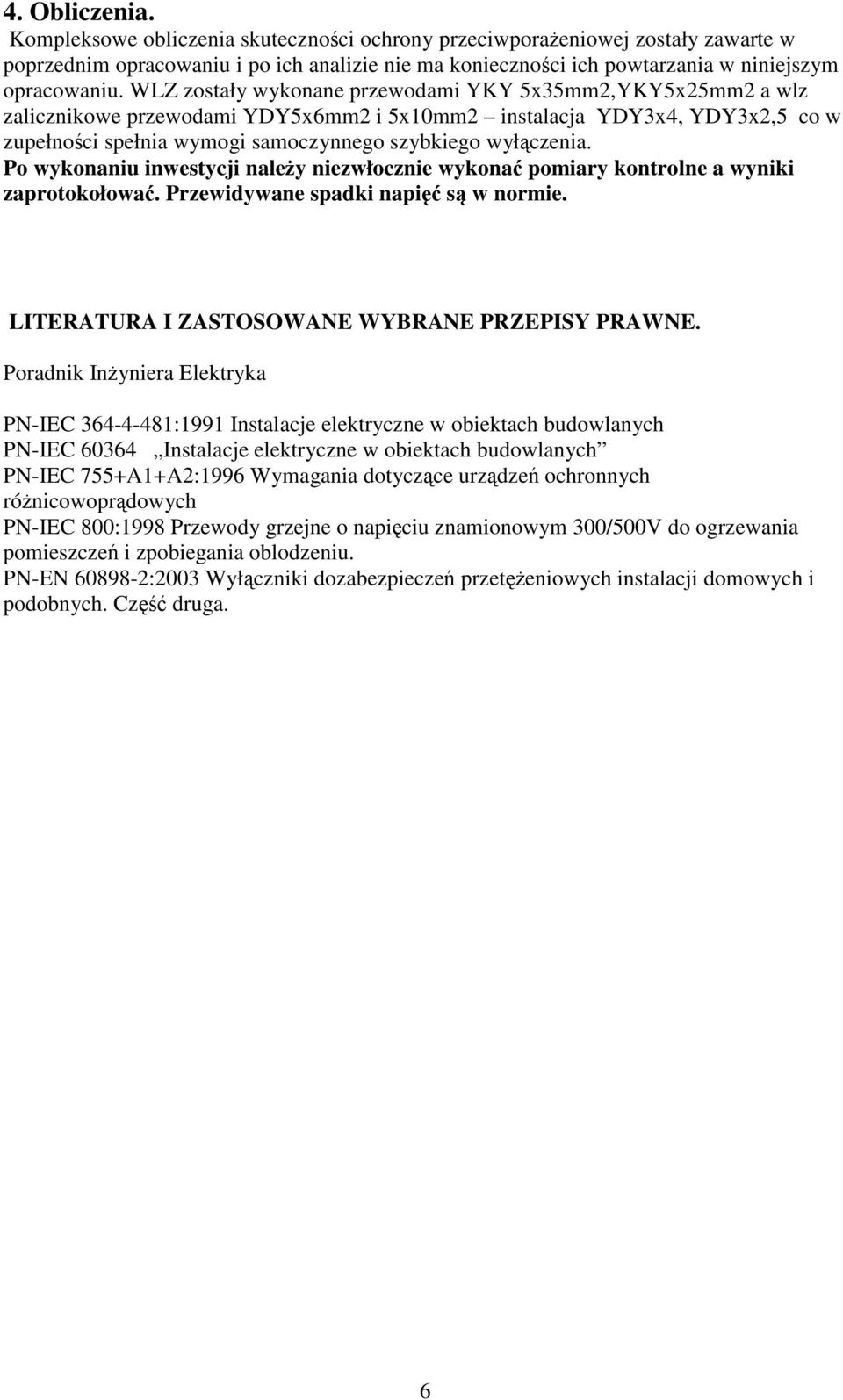

7 4. Obliczenia. Kompleksowe obliczenia skutecznoci ochrony przeciwporaeniowej zostały zawarte w poprzednim opracowaniu i po ich analizie nie ma koniecznoci ich powtarzania w niniejszym opracowaniu. WLZ zostały wykonane przewodami YKY 5x35mm2,YKY5x25mm2 a wlz zalicznikowe przewodami YDY5x6mm2 i 5x10mm2 instalacja YDY3x4, YDY3x2,5 co w zupełnoci spełnia wymogi samoczynnego szybkiego wyłczenia. Po wykonaniu inwestycji naley niezwłocznie wykona pomiary kontrolne a wyniki zaprotokołowa. Przewidywane spadki napi s w normie. LITERATURA I ZASTOSOWANE WYBRANE PRZEPISY PRAWNE. Poradnik Inyniera Elektryka PN-IEC :1991 Instalacje elektryczne w obiektach budowlanych PN-IEC Instalacje elektryczne w obiektach budowlanych PN-IEC 755+A1+A2:1996 Wymagania dotyczce urzdze ochronnych rónicowoprdowych PN-IEC 800:1998 Przewody grzejne o napiciu znamionowym 300/500V do ogrzewania pomieszcze i zpobiegania oblodzeniu. PN-EN :2003 Wyłczniki dozabezpiecze przeteniowych instalacji domowych i podobnych. Cz druga. 6

Po wykonaniu inwestycji naley niezwłocznie wykona pomiary kontrolne a wyniki zaprotokołowa. Przewidywane spadki napi s w normie. LITERATURA I ZASTOSOWANE WYBRANE PRZEPISY PRAWNE.
