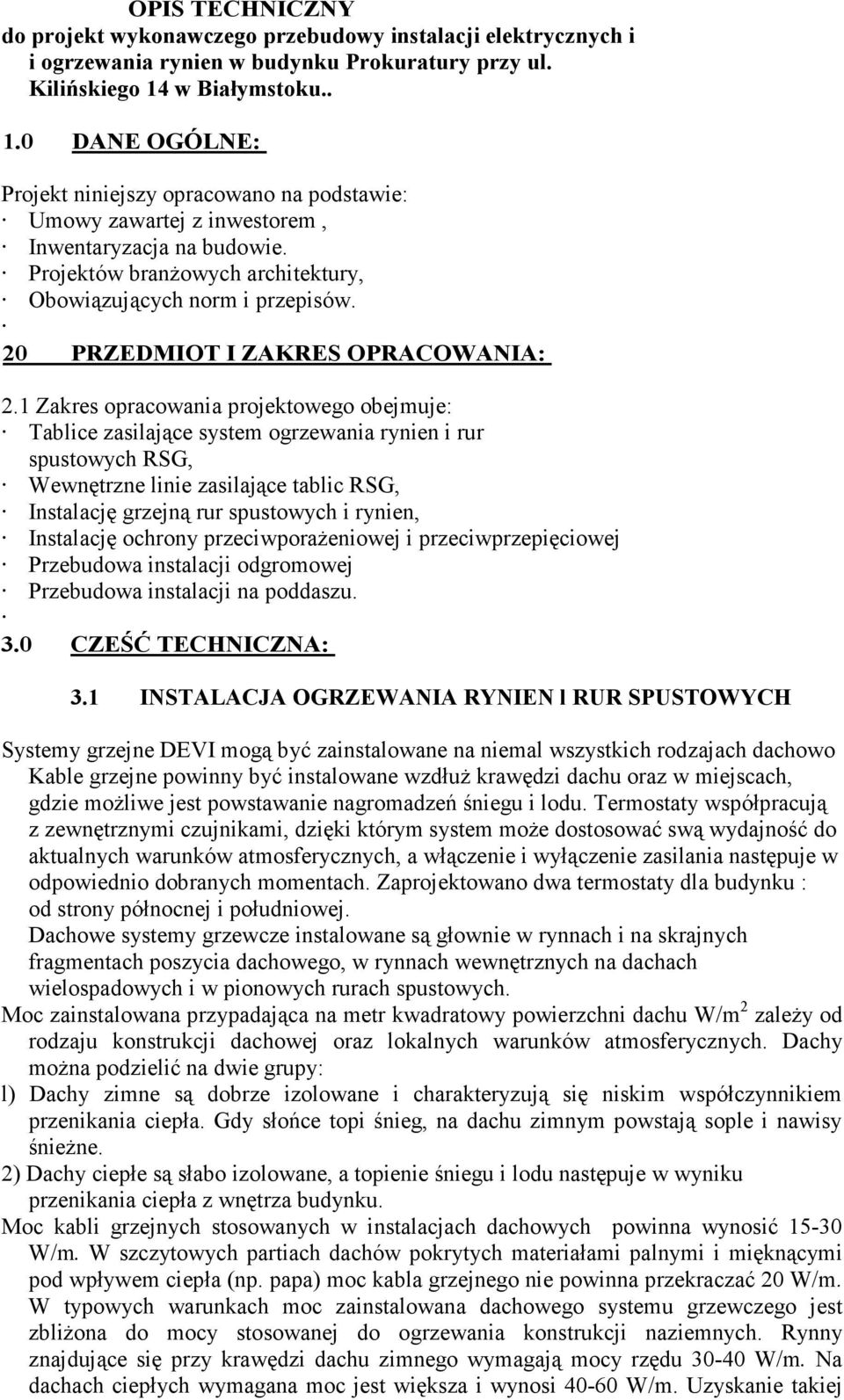

1 OPIS TECHNICZNY do projekt wykonawczego przebudowy instalacji elektrycznych i i ogrzewania rynien w budynku Prokuratury przy ul. Kilińskiego 14 w Białymstoku DANE OGÓLNE: Projekt niniejszy opracowano na podstawie: Umowy zawartej z inwestorem, Inwentaryzacja na budowie. Projektów branżowych architektury, Obowiązujących norm i przepisów. 20 PRZEDMIOT I ZAKRES OPRACOWANIA: 2.1 Zakres opracowania projektowego obejmuje: Tablice zasilające system ogrzewania rynien i rur spustowych RSG, Wewnętrzne linie zasilające tablic RSG, Instalację grzejną rur spustowych i rynien, Instalację ochrony przeciwporażeniowej i przeciwprzepięciowej Przebudowa instalacji odgromowej Przebudowa instalacji na poddaszu. 3.0 CZEŚĆ TECHNICZNA: 3.1 INSTALACJA OGRZEWANIA RYNIEN l RUR SPUSTOWYCH Systemy grzejne DEVI mogą być zainstalowane na niemal wszystkich rodzajach dachowo Kable grzejne powinny być instalowane wzdłuż krawędzi dachu oraz w miejscach, gdzie możliwe jest powstawanie nagromadzeń śniegu i lodu. Termostaty współpracują z zewnętrznymi czujnikami, dzięki którym system może dostosować swą wydajność do aktualnych warunków atmosferycznych, a włączenie i wyłączenie zasilania następuje w odpowiednio dobranych momentach. Zaprojektowano dwa termostaty dla budynku : od strony północnej i południowej. Dachowe systemy grzewcze instalowane są głownie w rynnach i na skrajnych fragmentach poszycia dachowego, w rynnach wewnętrznych na dachach wielospadowych i w pionowych rurach spustowych. Moc zainstalowana przypadająca na metr kwadratowy powierzchni dachu W/m 2 zależy od rodzaju konstrukcji dachowej oraz lokalnych warunków atmosferycznych. Dachy można podzielić na dwie grupy: l) Dachy zimne są dobrze izolowane i charakteryzują się niskim współczynnikiem przenikania ciepła. Gdy słońce topi śnieg, na dachu zimnym powstają sople i nawisy śnieżne. 2) Dachy ciepłe są słabo izolowane, a topienie śniegu i lodu następuje w wyniku przenikania ciepła z wnętrza budynku. Moc kabli grzejnych stosowanych w instalacjach dachowych powinna wynosić W/m. W szczytowych partiach dachów pokrytych materiałami palnymi i mięknącymi pod wpływem ciepła (np. papa) moc kabla grzejnego nie powinna przekraczać 20 W/m. W typowych warunkach moc zainstalowana dachowego systemu grzewczego jest zbliżona do mocy stosowanej do ogrzewania konstrukcji naziemnych. Rynny znajdujące się przy krawędzi dachu zimnego wymagają mocy rzędu W/m. Na dachach ciepłych wymagana moc jest większa i wynosi W/m. Uzyskanie takiej

2 mocy może wymagać równoległego ułożenia kilku odcinków kabla Deviflex. Podejmując decyzję o wartości mocy uwzględniono także rodzaj materiału, z którego wykonane są rynny... Zaprojektowany system DEVI reg automatycznie dostosowuje się do warunków atmosferycznych będąc wyposażony w elektroniczny sterownik który należy zainstalować w tablicy TSG na typowej szynie montażowej, oraz w czujniki wilgotności i temperatury, stopniu ochrony IP64 oraz kable grzejne DTIP-20, (dwuprzewodowy o mocy 20 W/m, 230V). Ilość obwodów grzejnych, ich długość i moc podano na rysunkach projektu. Z uwagi na skonfigurowanie wysokościowe budynków kable grzewcze zaprojektowano w taki sposób aby w miarę równomiernie obciążyć wszystkie trzy fazy. Wszystkie rury i rynny są ogrzewane przez jeden zestaw kabli grzejnych - oddzielny dla każdego obwodu. Projektuje się kabel DTIP-20 o odpowiedniej długości i mocy. Kabel grzejny w rynnach należy układać bezpośrednio na dnie rynny na przy pomocy uchwytów. Kable w rurach spustowych należy zawiesić na metalowym łańcuchu o długości zgodnej z długością przewodu grzejnego ( dopasować odcinki 5 lub l O m do potrzeb), do którego kabel grzejny mocowany będzie przy pomocy uchwytów. Hak lub poprzeczka do zawieszenia łańcucha nie może leżeć na kablach grzejnych znajdujących się w rynnie. Kable w rynnach i rurach spustowych nie mogą się krzyżować. Zintegrowany czujnik rynnowy temperatury wilgotności umieszcza się w rynnie, lub korycie, umożliwia on stwierdzenie obecności śniegu, wody lub lodu. Czujnik podejmuje czynności zapobiegawcze detektując sygnał do termostatu, który załączy stycznik stanowiący organ wykonawczy dla systemu grzejnego. Czujnik wyposażony jest w odcinek fabryczny kabla 4-zyłowego. Z. uwagi iż odcinki kabla od rynien i koryt wynoszą ponad 15m podłączenie czujników i termostatów w rozdzielnicach TSG należy wykonać kablami sygnalizacyjnymi YSLY 4xl,5 mm2 na napięcie 500/750V. Kable sygnalizacyjne układać wraz z kablami zasilającymi' w korytkach instalacyjnych. Korytka układać na korytarzach i w pomieszczeniach pokazanych na rysunkach. Zestawienie urządzeń w ptojekcje 3.2 INSTALACJA ZASILANIA KABLI GRZEJNYCH Kable grzejne zasilane będą przewodami (kablami "zimnymi") YDYżo 3x2,5mm2 z tablic RSG. Do zabezpieczenia przewodów od przeciążeń i zwarć zastosowano nadmiarowe wyłączniki instalacyjne. Przewody zasilające "zimne" i kable sygnalizacyjne należy układać w metalowych korytkach instalacyjnych PCW. Niedopuszczalna jest zmiana metody montażowej i materiałów bez uzgodnienia z nadzorem autorskim lub inwestorskim/ 3.3 INSTALACJA PRZECIWPORAŻENIOWA I PRZECIWPRZEPIĘCIOWA. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano samoczynne wyłączenie zasilania w przypadku przekroczenia wartości dopuszczalnych napięcia dotykowego realizowane przez. wyłączniki nadmiarowo-prądowe z wyzwalaczem elektromagnetycznym, wyłączniki róznicowoprądowe w układzie TN-C-S. Projektuje się dodatkowe uziemienie punktu PEN na tablicy RSG do rynien. W tym celu razem z przewodami zasilania kabli grzejnych ułożyć przewód LgY 4,0 mm2 w kolorze izolacji żółtozielonym i podłączyć zaciskiem do zwodu odgromienia. Rury spustowe i rynny podłączyć do instalacji odgromowej. Do ochrony sterowników przed przepięciami atmosferycznymi i łączeniowymi w tablicach RSG należy zamontować przed wyłącznikiem różnicowoprądowym bezwydmuchowe ochronniki FLT-CP-3S-350 Phoenix Contact i podłączyć do przewodu ochronnego PE.

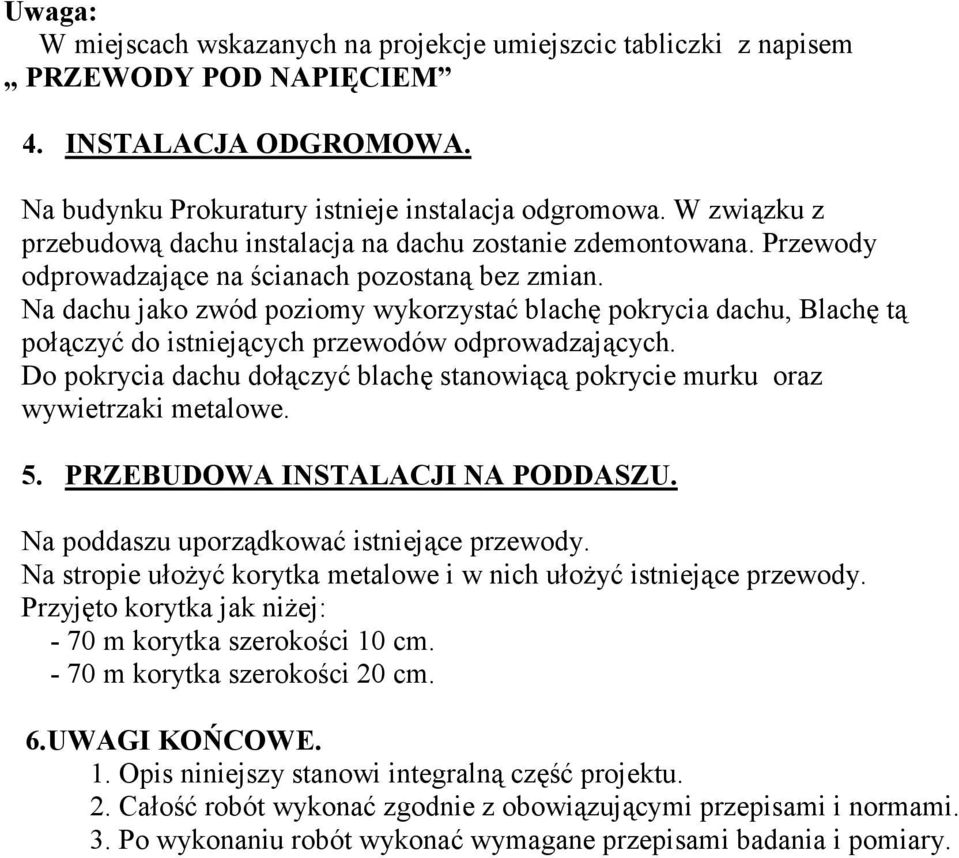

3 Uwaga: W miejscach wskazanych na projekcje umiejszcic tabliczki z napisem PRZEWODY POD NAPIĘCIEM 4. INSTALACJA ODGROMOWA. Na budynku Prokuratury istnieje instalacja odgromowa. W związku z przebudową dachu instalacja na dachu zostanie zdemontowana. Przewody odprowadzające na ścianach pozostaną bez zmian. Na dachu jako zwód poziomy wykorzystać blachę pokrycia dachu, Blachę tą połączyć do istniejących przewodów odprowadzających. Do pokrycia dachu dołączyć blachę stanowiącą pokrycie murku oraz wywietrzaki metalowe. 5. PRZEBUDOWA INSTALACJI NA PODDASZU. Na poddaszu uporządkować istniejące przewody. Na stropie ułożyć korytka metalowe i w nich ułożyć istniejące przewody. Przyjęto korytka jak niżej: - 70 m korytka szerokości 10 cm m korytka szerokości 20 cm. 6.UWAGI KOŃCOWE. 1. Opis niniejszy stanowi integralną część projektu. 2. Całość robót wykonać zgodnie z obowiązującymi przepisami i normami. 3. Po wykonaniu robót wykonać wymagane przepisami badania i pomiary.

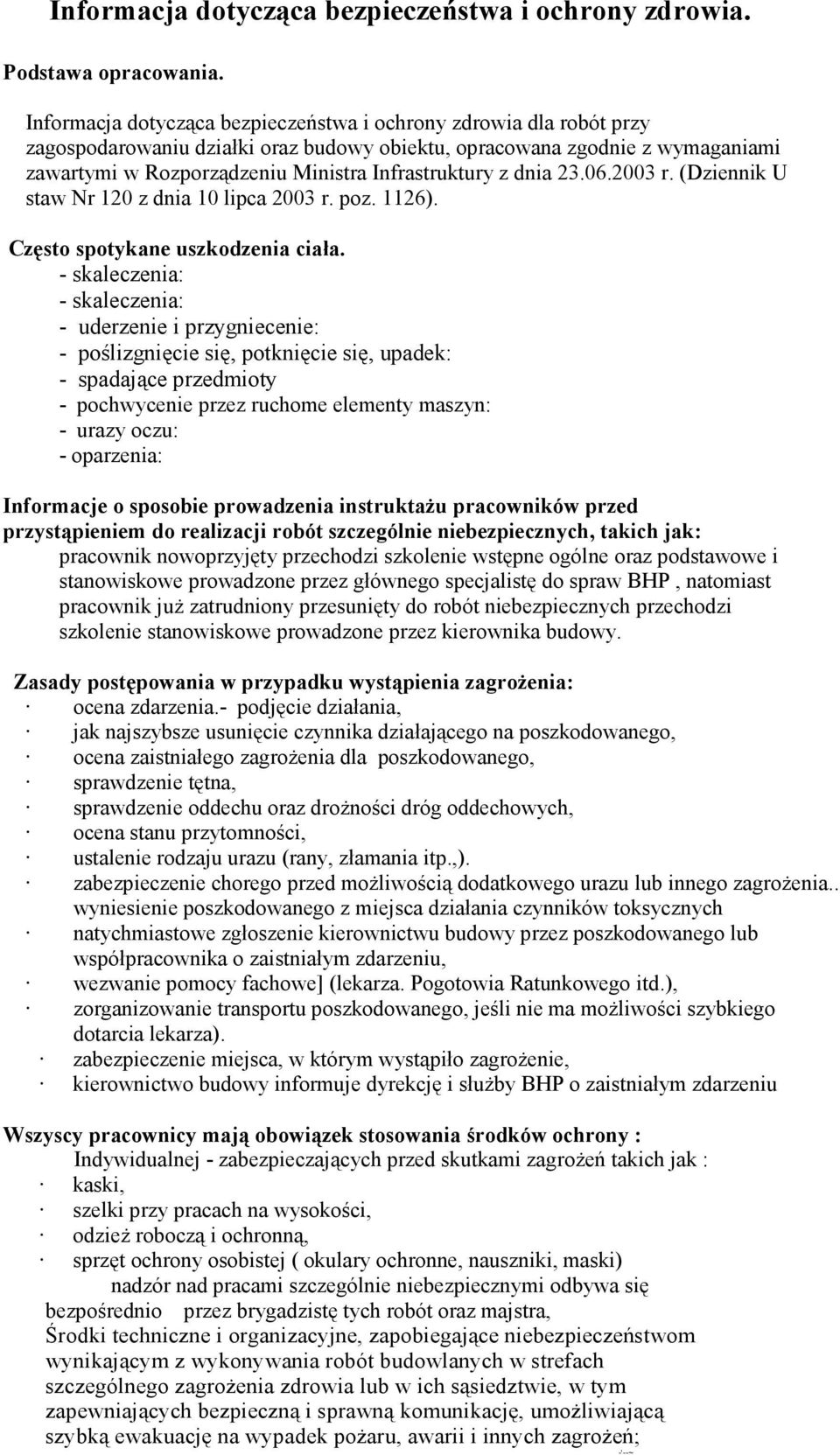

4 Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Podstawa opracowania. Informacja dotycząca bezpieczeństwa i ochrony zdrowia dla robót przy zagospodarowaniu działki oraz budowy obiektu, opracowana zgodnie z wymaganiami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia r. (Dziennik U staw Nr 120 z dnia 10 lipca 2003 r. poz. 1126). Często spotykane uszkodzenia ciała. - skaleczenia: - skaleczenia: - uderzenie i przygniecenie: - poślizgnięcie się, potknięcie się, upadek: - spadające przedmioty - pochwycenie przez ruchome elementy maszyn: - urazy oczu: - oparzenia: Informacje o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, takich jak: pracownik nowoprzyjęty przechodzi szkolenie wstępne ogólne oraz podstawowe i stanowiskowe prowadzone przez głównego specjalistę do spraw BHP, natomiast pracownik już zatrudniony przesunięty do robót niebezpiecznych przechodzi szkolenie stanowiskowe prowadzone przez kierownika budowy. Zasady postępowania w przypadku wystąpienia zagrożenia: ocena zdarzenia.- podjęcie działania, jak najszybsze usunięcie czynnika działającego na poszkodowanego, ocena zaistniałego zagrożenia dla poszkodowanego, sprawdzenie tętna, sprawdzenie oddechu oraz drożności dróg oddechowych, ocena stanu przytomności, ustalenie rodzaju urazu (rany, złamania itp.,). zabezpieczenie chorego przed możliwością dodatkowego urazu lub innego zagrożenia.. wyniesienie poszkodowanego z miejsca działania czynników toksycznych natychmiastowe zgłoszenie kierownictwu budowy przez poszkodowanego lub współpracownika o zaistniałym zdarzeniu, wezwanie pomocy fachowe] (lekarza. Pogotowia Ratunkowego itd.), zorganizowanie transportu poszkodowanego, jeśli nie ma możliwości szybkiego dotarcia lekarza). zabezpieczenie miejsca, w którym wystąpiło zagrożenie, kierownictwo budowy informuje dyrekcję i służby BHP o zaistniałym zdarzeniu Wszyscy pracownicy mają obowiązek stosowania środków ochrony : Indywidualnej - zabezpieczających przed skutkami zagrożeń takich jak : kaski, szelki przy pracach na wysokości, odzież roboczą i ochronną, sprzęt ochrony osobistej ( okulary ochronne, nauszniki, maski) nadzór nad pracami szczególnie niebezpiecznymi odbywa się bezpośrednio przez brygadzistę tych robót oraz majstra, Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń; -'--~

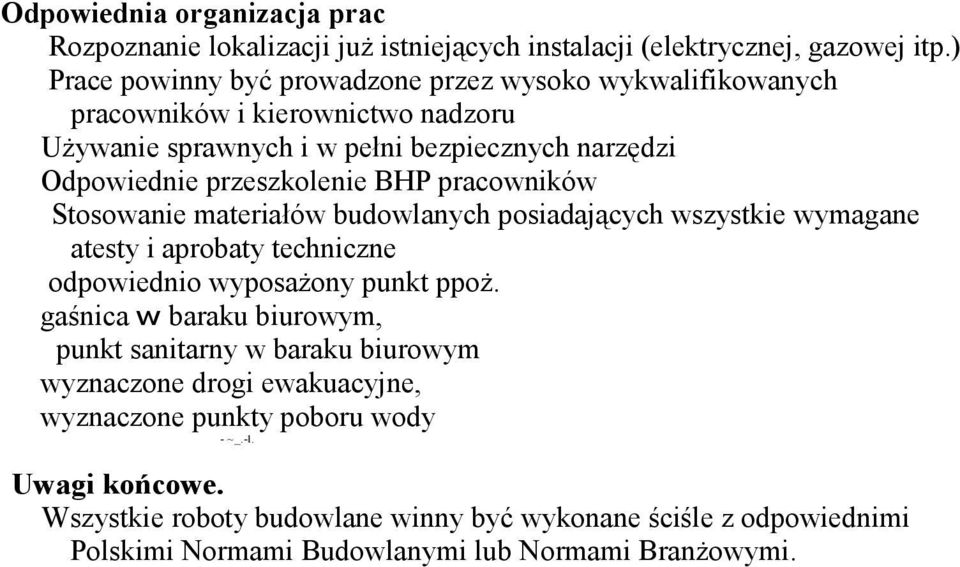

5 Odpowiednia organizacja prac Rozpoznanie lokalizacji już istniejących instalacji (elektrycznej, gazowej itp.) Prace powinny być prowadzone przez wysoko wykwalifikowanych pracowników i kierownictwo nadzoru Używanie sprawnych i w pełni bezpiecznych narzędzi Odpowiednie przeszkolenie BHP pracowników Stosowanie materiałów budowlanych posiadających wszystkie wymagane atesty i aprobaty techniczne odpowiednio wyposażony punkt ppoż. gaśnica w baraku biurowym, punkt sanitarny w baraku biurowym wyznaczone drogi ewakuacyjne, wyznaczone punkty poboru wody - ~_.-l. Uwagi końcowe. Wszystkie roboty budowlane winny być wykonane ściśle z odpowiednimi Polskimi Normami Budowlanymi lub Normami Branżowymi.
