1 jednostka projektowania : aarto s.c Warszawa, ul. Rzymowskiego 33 m 36 tel./22/ tom / teczka : opracowanie/cz : PROJEKT REMONTU i OCIEPLENIA BUDYNKU MIESZKALNEGO JEDNORODZINNEGO adres : Wie Łomna Las, ul.winiowa, Gm. Czosnów, Dz. nr ewid 2/1 obrb PGR Łomna Inwestor : Muzeum i Instytut Zoologii PAN Ul.Wilcza 64, Warszawa brana : miejsce / data : Instalacje elektryczne Warszawa, 12 sierpnia 2010 opracował: imi i nazwisko / uprawnienia: podpis: mgr in. Andrzej Klepaczko nr upraw. ST-612/82 mgr in. Anna Klepaczko EGZEMPLARZ : INWESTORA URZDU NADZORU WYKONAWCY AUTORSKI

Czosnów, Dz. nr ewid 2/1 obrb PGR Łomna Inwestor : Muzeum i Instytut Zoologii PAN Ul.

2 Zawarto opracowania: I. Opis techniczny II. III. IV. Obliczenia Informacje o zakresie BIOZ Uprawnienia budowlane oraz wpis do Izby Budowlanej V. Rysunki 1. Rzut piwnicy instalacja gniazd wtykowych i owietlenia rys. nr E_01 2. Rzut parteru instalacja gniazd wtykowych i owietlenia rys. nr E_02 3. Rzut pitra instalacja gniazd wtykowych i owietlenia rys. nr E_03 4. Rzut dachu instalacja odgromowa rys. nr E_04 5. Schemat rozdzielnicy TL rys. nr E_05 6. Elewacja rozdzielnicy TL rys. nr E_06

Rzut piwnicy instalacja gniazd wtykowych i owietlenia rys. nr E_01 2.

3 OPIS TECHNICZNY 1. Zakres opracowania Projekt obejmuje nastpujce urzdzenia i instalacje elektryczne w obiekcie: Rozdzielnic elektryczn Instalacje elektryczne odbiorcze: - owietlenie podstawowe - gniazda wtyczkowe ogólnego przeznaczenia - obwód zasilania kuchni elektrycznej - gniazda wtyczkowe piekarnika, zmywarki oraz lodówki - zasilanie wentylatorków w kuchni i łazience - rurowanie instalacji TV i telefonicznej - wypust instalacji domofonowej. Instalacj połcze wyrównawczych Instalacj odgromow Ochron przepiciow Ochron przeciwporaeniow 2. Zasilanie i pomiar energii elektrycznej Zasilanie ze złcza kablowego wykona kablem ziemnym YKY5x16mm2 ułoonym w ziemi. Wprowadzenie do budynku osłoni rur AROT DVK 75T. Wprowadzenie do złcza kablowego osłoni rurami AROT DVK 75T. Złcze kablowe oraz licznik pomiaru energii elektrycznej dla obiektu (poza opracowaniem). 3. Rozdzielnice Rozdzielnica TL oraz podrozdzielnice dla poszczególnych czci obiektu TL1, TL2, TL3, TL4 wykonane bd w postaci skrzynek wnkowych firmy Legrand typ Ekinoxe TX szczegóły na rysunku. Rozdzielnica TL wyposaona w rozłcznik główny, ochronniki przeciw przepiciowe, wyłczniki przeciwporaeniowe rónicowoprdowe 30mA, wyłczniki nadprdowe oraz listw zaciskow rozgałn. Podrozdzielnice TL1, TL2, TL3, TL4 wyposaone w wyłczniki przeciwporaeniowe rónicowoprdowe 30mA, wyłczniki nadprdowe dla poszczególnych obwodów oraz liczniki do rozlicze wewntrznych.

ogólnego przeznaczenia - obwód zasilania kuchni elektrycznej - gniazda wtyczkowe piekarnika, zmywarki oraz lodówki - zasilanie wentylatorków w kuchni i łazience - rurowanie instalacji TV i

4 4. Instalacje elektryczne odbiorcze W puszkach łczenia przez elementy złczne Instalacje owietleniowe Przewody kabelkowe Cu 1,5mm2 prowadzone p/t lub w/t. Łczniki owietlenia na wys. 1,2m. Wypust dla kinkietu w WC na cianie na wys. 2,0m. Łcznik owietlenia łazienki wiecznikowy załczanie kinkietu i oprawy sufitowej. Obwód owietlenia klatki schodowej piwnicy podłczony do rozdzielnicy TL Instalacja gniazd wtyczkowych Przewody kabelkowe Cu 2,5mm2 prowadzone p/t lub w/t, Gniazda ogólne na wys. 0,3m Gniazda w łazience pojedyncze IP44 na wys. 1,2m. Gniazda do zasilania grzejników elektrycznych szczelne IP44, na wysokoci 1,0m. Gniazda ogólne w kuchni na wys. 0,3m. Gniazda w kuchni nad blatem pojedyncze IP44 na wys. 1,0m. Gniazdo lodówki pojedyncze IP44 na wys. 0,5m. Gniazda piekarnika oraz zmywarki pojedyncze IP44 na wys.0,5m. Gniazdo do kuchni elektrycznej 2,0kW (1f) pojedyncze IP44 na wys.0,5m. Naley bezwzgldnie przestrzega odległoci 0,6m o strefy brodzika i wanny Instalacja technologiczna kuchni Obwód zasilania kuchni elektrycznej 7,0kW (3f) Cu5x4mm 2 zakoczony puszk instalacyjn szczeln IP44 na wys. 0,5m 4.4. Instalacja teletechniczna Instalacj telefoniczn i TV wykona obwodami promieniowymi od puszki tel. i TVK zgodnie z zasadami podanymi na rysunku. Przewody YnTKSY 4x2x0,8 i przewodem koncentrycznym TV. Puszki tel. i TVK przyłczeniowe obok drzwi wejciowych na wys. 0,4m. Instalacje teletechniczne układa w podłodze w rurkach instalacyjnych karbowanych wzmocnionych 22 mm. Wypust dla domofonu na wys. 1,5m.

4.2. Instalacja gniazd wtyczkowych Przewody kabelkowe Cu 2,5mm2 prowadzone p/t lub w/t, Gniazda ogólne na wys. 0,3m Gniazda w łazience pojedyncze IP44 na wys. 1,2m.

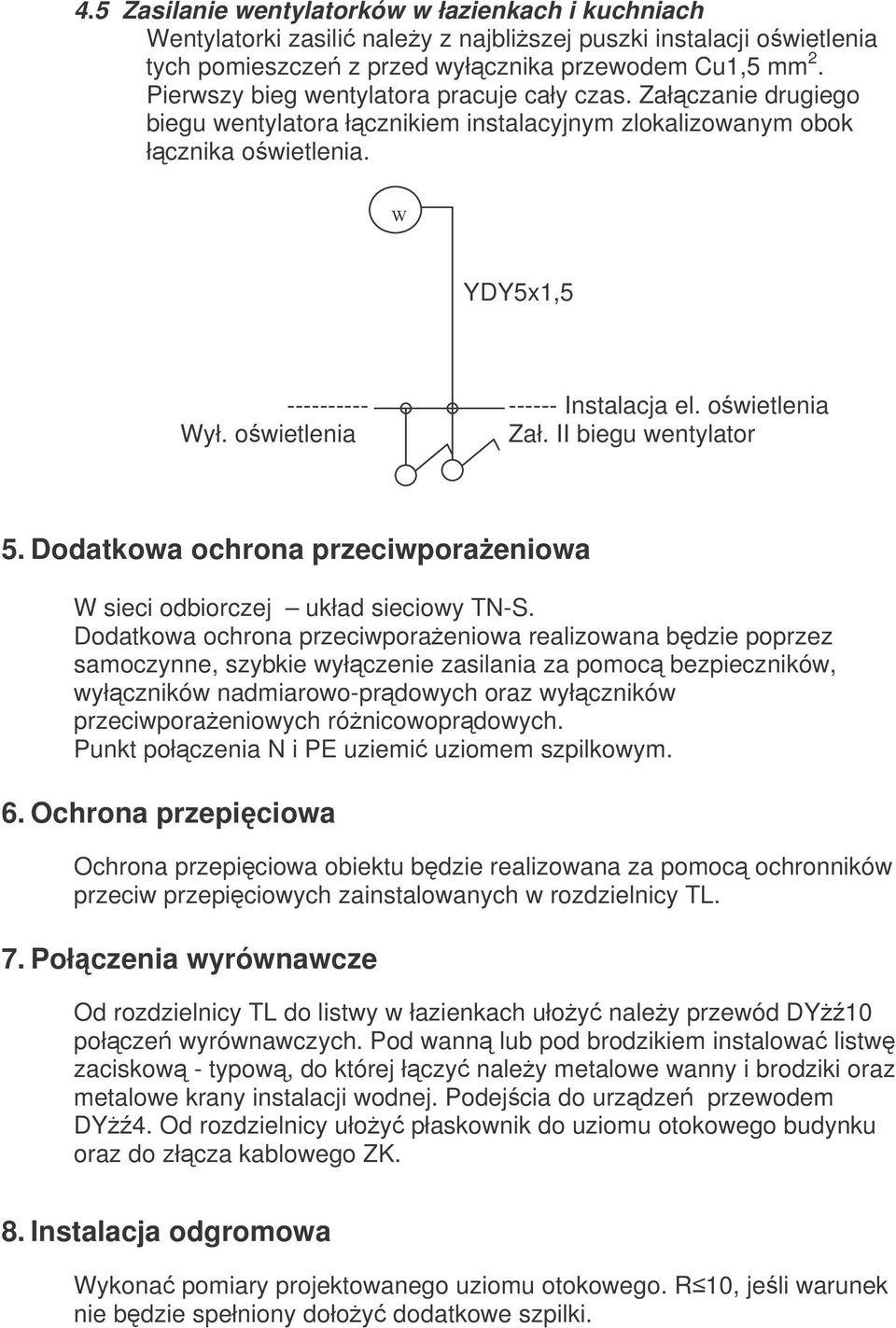

5 4.5 Zasilanie wentylatorków w łazienkach i kuchniach Wentylatorki zasili naley z najbliszej puszki instalacji owietlenia tych pomieszcze z przed wyłcznika przewodem Cu1,5 mm 2. Pierwszy bieg wentylatora pracuje cały czas. Załczanie drugiego biegu wentylatora łcznikiem instalacyjnym zlokalizowanym obok łcznika owietlenia. W YDY5x1, Instalacja el. owietlenia Wył. owietlenia Zał. II biegu wentylator 5. Dodatkowa ochrona przeciwporaeniowa W sieci odbiorczej układ sieciowy TN-S. Dodatkowa ochrona przeciwporaeniowa realizowana bdzie poprzez samoczynne, szybkie wyłczenie zasilania za pomoc bezpieczników, wyłczników nadmiarowo-prdowych oraz wyłczników przeciwporaeniowych rónicowoprdowych. Punkt połczenia N i PE uziemi uziomem szpilkowym. 6. Ochrona przepiciowa Ochrona przepiciowa obiektu bdzie realizowana za pomoc ochronników przeciw przepiciowych zainstalowanych w rozdzielnicy TL. 7. Połczenia wyrównawcze Od rozdzielnicy TL do listwy w łazienkach ułoy naley przewód DY10 połcze wyrównawczych. Pod wann lub pod brodzikiem instalowa listw zaciskow - typow, do której łczy naley metalowe wanny i brodziki oraz metalowe krany instalacji wodnej. Podejcia do urzdze przewodem DY4. Od rozdzielnicy ułoy płaskownik do uziomu otokowego budynku oraz do złcza kablowego ZK. 8. Instalacja odgromowa Wykona pomiary projektowanego uziomu otokowego. R 10, jeli warunek nie bdzie spełniony dołoy dodatkowe szpilki.

owietlenia Wył. owietlenia Zał. II biegu wentylator 5. Dodatkowa ochrona przeciwporaeniowa W sieci odbiorczej układ sieciowy TN-S.

6 OBLICZENIA 1. Bilans mocy dla obiektu Bilans mocy podano na rysunku schematu tablicy elektrycznej. 2. Spadki napi instalacji w obiekcie Przykładowe obliczenia: Owietlenie Cu 1,5mm 2, Lmax =15m, Pmax =1,0kW U1 = 0,7% Gniazda wtykowe Cu 2,5mm 2 1f, Lmax=20m, Pmax=2,0kW U2 = 1,1% Wypust kuchni elektrycznej Cu 4mm 2, Lmax=15m, Pmax=7,0kW U3 = 0,3 %

Spadki napi instalacji w obiekcie Przykładowe obliczenia: Owietlenie Cu 1,5mm 2, Lmax
