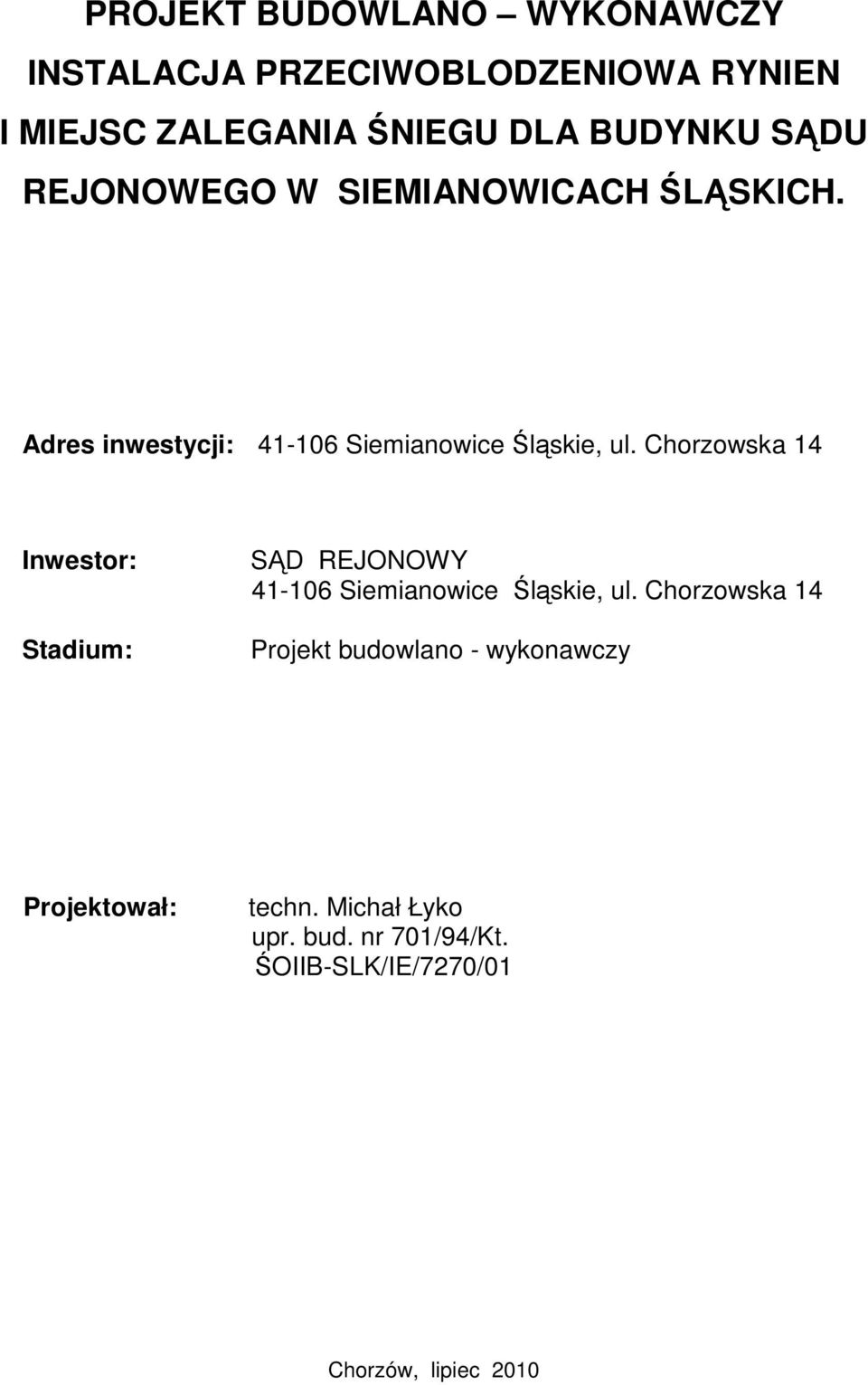

1 PROJEKT BUDOWLANO WYKONAWCZY INSTALACJA PRZECIWOBLODZENIOWA RYNIEN I MIEJSC ZALEGANIA ŚNIEGU DLA BUDYNKU SĄDU REJONOWEGO W SIEMIANOWICACH ŚLĄSKICH. Adres inwestycji: Siemianowice Śląskie, ul. Chorzowska 14 Inwestor: Stadium: SĄD REJONOWY Siemianowice Śląskie, ul. Chorzowska 14 Projekt budowlano - wykonawczy Projektował: techn. Michał Łyko upr. bud. nr 701/94/Kt. ŚOIIB-SLK/IE/7270/01 Chorzów, lipiec 2010

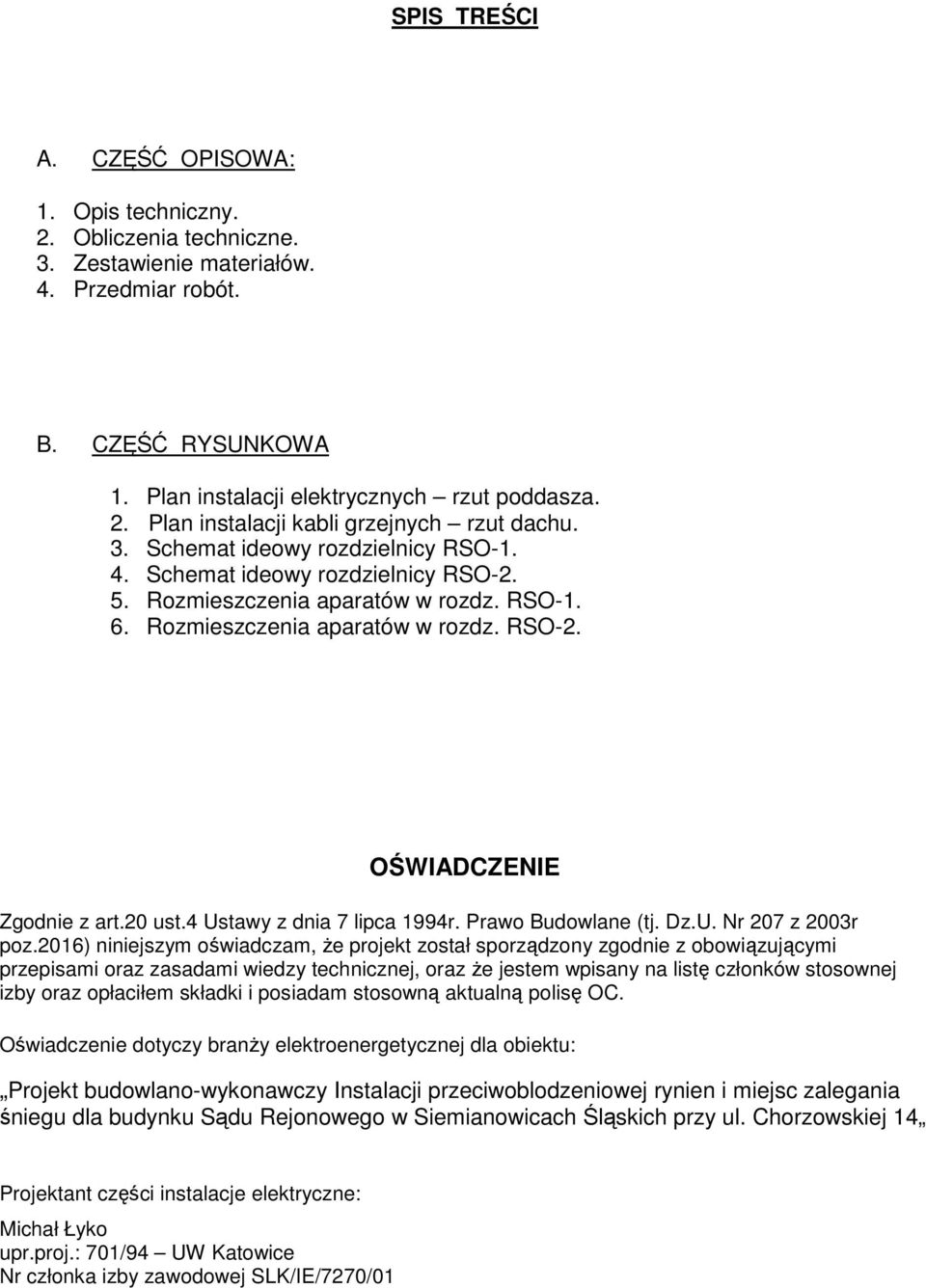

2 SPIS TREŚCI A. CZĘŚĆ OPISOWA: 1. Opis techniczny. 2. Obliczenia techniczne. 3. Zestawienie materiałów. 4. Przedmiar robót. B. CZĘŚĆ RYSUNKOWA 1. Plan instalacji elektrycznych rzut poddasza. 2. Plan instalacji kabli grzejnych rzut dachu. 3. Schemat ideowy rozdzielnicy RSO Schemat ideowy rozdzielnicy RSO Rozmieszczenia aparatów w rozdz. RSO Rozmieszczenia aparatów w rozdz. RSO-2. OŚWIADCZENIE Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (tj. Dz.U. Nr 207 z 2003r poz.2016) niniejszym oświadczam, Ŝe projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, oraz Ŝe jestem wpisany na listę członków stosownej izby oraz opłaciłem składki i posiadam stosowną aktualną polisę OC. Oświadczenie dotyczy branŝy elektroenergetycznej dla obiektu: Projekt budowlano-wykonawczy Instalacji przeciwoblodzeniowej rynien i miejsc zalegania śniegu dla budynku Sądu Rejonowego w Siemianowicach Śląskich przy ul. Chorzowskiej 14 Projektant części instalacje elektryczne: Michał Łyko upr.proj.: 701/94 UW Katowice Nr członka izby zawodowej SLK/IE/7270/01

3 1. OPIS TECHNICZNY 1.1. Przedmiot i zakres projektu. Przedmiotem opracowania jest wykonanie instalacji ogrzewania rynien oraz miejsc zalegania śniegu w budynku Sądu rejonowego w Siemianowicach Śląskich przy ul. Chorzowskiej Podstawa opracowania. Niniejszy projekt opracowano w oparciu o : - zlecenia Inwestora nr 3/2010, - aktualne podkłady architektoniczno-budowlane, - inwentaryzacja stanu istniejącego, - obowiązujące normy i przepisy Zakres opracowania. Projekt obejmuje swym zakresem : - zasilanie tablic rozdzielczych RSO, - zabudowę tablicy rozdzielczych RSO, - zasilanie instalacji przeciwoblodzeniowej, - instalacje ogrzewania rynien i miejsc zalegania śniegu na dachu, - instalację przeciwporaŝeniową Stan istniejący. Budynek zasilany jest mocą 80kW z istniejącej sieci napowietrznej przy ul. Chorzowskiej poprzez złącze kablowe zabudowane na zewnętrznej ścianie budynku. Zabezpieczenie w złączu 160A, a zabezpieczenie przelicznikowe w tablicy głównej 125A. Wewnętrzne linie zasilające w budynku wykonane przewodami 5-cio Ŝyłowymi o przekroju 16mm2 Cu Charakterystyka techniczna. Opracowanie zawiera projekt techniczny instalacji przeciwoblodzeniowej rynien okapowych, rur spustowych i miejsc zalegania śniegu na dachu. Instalacja składa się z kabli grzejnych samoregulujących jednostronnie zasilanych typu FROS PROTECTOR 26 umieszczonych w korytach odpływowych, rurach spustowych i miejscach zalegania śniegu na dachu oraz czujek wilgotności, temperatury powietrza, regulatora elektronicznego LTR2 i zegara sterującego. Z uwagi na duŝą powierzchnię dachu system podzielono na dwie strefy po 13 obwodów grzejnych : - 1 strefa zasilana z tablicy RSO-1 z 6 puszek przyłączeniowych o łącznej mocy 7,33kW, - 2 strefa zasilana z tablicy RSO-2 z 5 puszek przyłączeniowych o łącznej mocy 6,40kW. Praca systemu jest automatyczna załączająca system grzejny przy jednoczesnej niskiej temperaturze (poniŝej +4 o C) oraz występującym opadzie śniegu lub deszczu. UŜytkownik moŝe wg potrzeb zmienić nastawy fabryczne regulatora. Całość instalacji dobrano wg katalogu LUXBUD. Z uwagi na duŝą moc zainstalowaną układu w celu uniknięcia występowania do Rejonu Energetycznego o zwiększenie przydziału mocy w obu strefach zaprojektowano zegary sterujące umoŝliwiające załączenie sytemu w godzinach o mniejszym poborze mocy np. po godz do godz Zaprojektowano równieŝ przełącznik praca ręczna-automatyczna umoŝliwiający załączenie sytemu bez udziału automatyki Zasilanie i tablice rozdzielcze. Zasilanie instalacji przewidziano dwoma rozdzielnicami natynkowymi typ NEDBOX 3x12 zabudowanymi w klatce schodowej na poddaszu. Zasilanie rozdzielnic naleŝy wykonać przewodami YDY 5x10mm 2,750V ułoŝonymi pod tynkiem z przed wyłączników głównych w

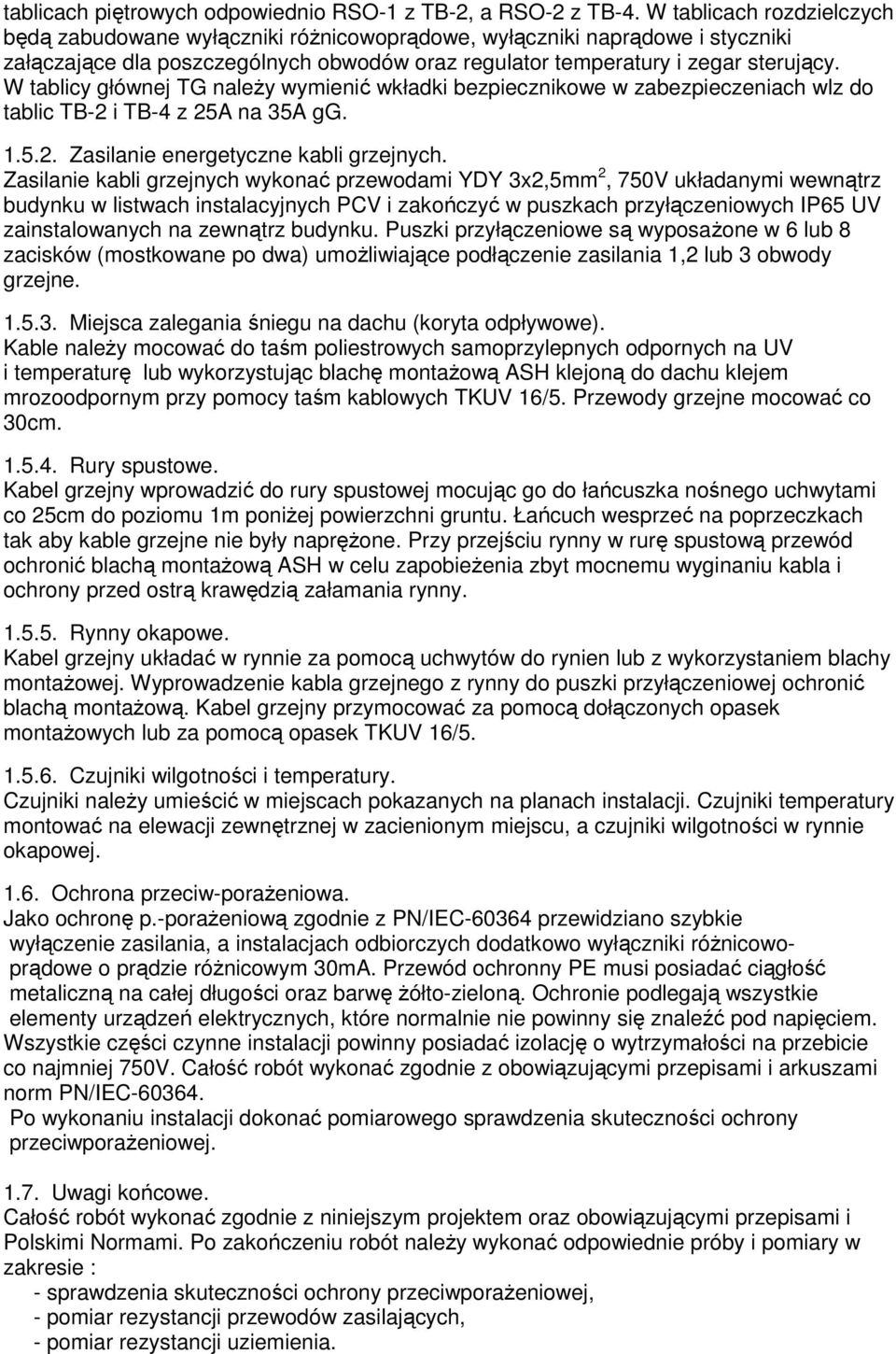

4 tablicach piętrowych odpowiednio RSO-1 z TB-2, a RSO-2 z TB-4. W tablicach rozdzielczych będą zabudowane wyłączniki róŝnicowoprądowe, wyłączniki naprądowe i styczniki załączające dla poszczególnych obwodów oraz regulator temperatury i zegar sterujący. W tablicy głównej TG naleŝy wymienić wkładki bezpiecznikowe w zabezpieczeniach wlz do tablic TB-2 i TB-4 z 25A na 35A gg Zasilanie energetyczne kabli grzejnych. Zasilanie kabli grzejnych wykonać przewodami YDY 3x2,5mm 2, 750V układanymi wewnątrz budynku w listwach instalacyjnych PCV i zakończyć w puszkach przyłączeniowych IP65 UV zainstalowanych na zewnątrz budynku. Puszki przyłączeniowe są wyposaŝone w 6 lub 8 zacisków (mostkowane po dwa) umoŝliwiające podłączenie zasilania 1,2 lub 3 obwody grzejne Miejsca zalegania śniegu na dachu (koryta odpływowe). Kable naleŝy mocować do taśm poliestrowych samoprzylepnych odpornych na UV i temperaturę lub wykorzystując blachę montaŝową ASH klejoną do dachu klejem mrozoodpornym przy pomocy taśm kablowych TKUV 16/5. Przewody grzejne mocować co 30cm Rury spustowe. Kabel grzejny wprowadzić do rury spustowej mocując go do łańcuszka nośnego uchwytami co 25cm do poziomu 1m poniŝej powierzchni gruntu. Łańcuch wesprzeć na poprzeczkach tak aby kable grzejne nie były napręŝone. Przy przejściu rynny w rurę spustową przewód ochronić blachą montaŝową ASH w celu zapobieŝenia zbyt mocnemu wyginaniu kabla i ochrony przed ostrą krawędzią załamania rynny Rynny okapowe. Kabel grzejny układać w rynnie za pomocą uchwytów do rynien lub z wykorzystaniem blachy montaŝowej. Wyprowadzenie kabla grzejnego z rynny do puszki przyłączeniowej ochronić blachą montaŝową. Kabel grzejny przymocować za pomocą dołączonych opasek montaŝowych lub za pomocą opasek TKUV 16/ Czujniki wilgotności i temperatury. Czujniki naleŝy umieścić w miejscach pokazanych na planach instalacji. Czujniki temperatury montować na elewacji zewnętrznej w zacienionym miejscu, a czujniki wilgotności w rynnie okapowej Ochrona przeciw-poraŝeniowa. Jako ochronę p.-poraŝeniową zgodnie z PN/IEC przewidziano szybkie wyłączenie zasilania, a instalacjach odbiorczych dodatkowo wyłączniki róŝnicowoprądowe o prądzie róŝnicowym 30mA. Przewód ochronny PE musi posiadać ciągłość metaliczną na całej długości oraz barwę Ŝółto-zieloną. Ochronie podlegają wszystkie elementy urządzeń elektrycznych, które normalnie nie powinny się znaleźć pod napięciem. Wszystkie części czynne instalacji powinny posiadać izolację o wytrzymałości na przebicie co najmniej 750V. Całość robót wykonać zgodnie z obowiązującymi przepisami i arkuszami norm PN/IEC Po wykonaniu instalacji dokonać pomiarowego sprawdzenia skuteczności ochrony przeciwporaŝeniowej Uwagi końcowe. Całość robót wykonać zgodnie z niniejszym projektem oraz obowiązującymi przepisami i Polskimi Normami. Po zakończeniu robót naleŝy wykonać odpowiednie próby i pomiary w zakresie : - sprawdzenia skuteczności ochrony przeciwporaŝeniowej, - pomiar rezystancji przewodów zasilających, - pomiar rezystancji uziemienia.

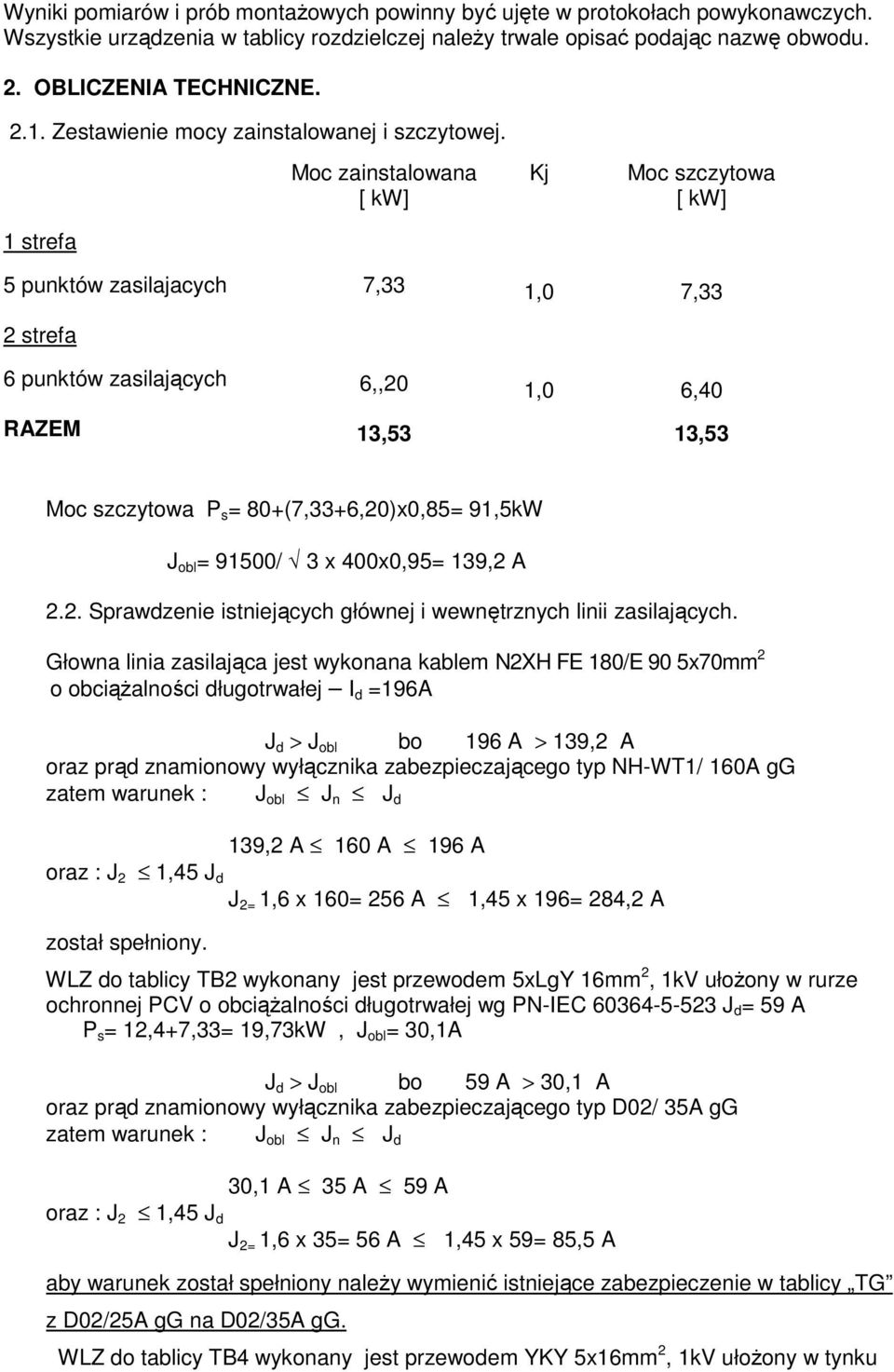

5 Wyniki pomiarów i prób montaŝowych powinny być ujęte w protokołach powykonawczych. Wszystkie urządzenia w tablicy rozdzielczej naleŝy trwale opisać podając nazwę obwodu. 2. OBLICZENIA TECHNICZNE Zestawienie mocy zainstalowanej i szczytowej. Moc zainstalowana [ kw] Kj Moc szczytowa [ kw] 1 strefa 5 punktów zasilajacych 7,33 1,0 7,33 2 strefa 6 punktów zasilających 6,,20 1,0 6,40 RAZEM 13,53 13,53 Moc szczytowa P s = 80+(7,33+6,20)x0,85= 91,5kW J obl = 91500/ 3 x 400x0,95= 139,2 A 2.2. Sprawdzenie istniejących głównej i wewnętrznych linii zasilających. Głowna linia zasilająca jest wykonana kablem N2XH FE 180/E 90 5x70mm 2 o obciąŝalności długotrwałej I d =196A J d > J obl bo 196 A > 139,2 A oraz prąd znamionowy wyłącznika zabezpieczającego typ NH-WT1/ 160A gg 139,2 A 160 A 196 A J 2= 1,6 x 160= 256 A 1,45 x 196= 284,2 A został spełniony. WLZ do tablicy TB2 wykonany jest przewodem 5xLgY 16mm 2, 1kV ułoŝony w rurze ochronnej PCV o obciąŝalności długotrwałej wg PN-IEC J d = 59 A P s = 12,4+7,33= 19,73kW, J obl = 30,1A J d > J obl bo 59 A > 30,1 A oraz prąd znamionowy wyłącznika zabezpieczającego typ D02/ 35A gg 30,1 A 35 A 59 A J 2= 1,6 x 35= 56 A 1,45 x 59= 85,5 A aby warunek został spełniony naleŝy wymienić istniejące zabezpieczenie w tablicy TG z D02/25A gg na D02/35A gg. WLZ do tablicy TB4 wykonany jest przewodem YKY 5x16mm 2, 1kV ułoŝony w tynku

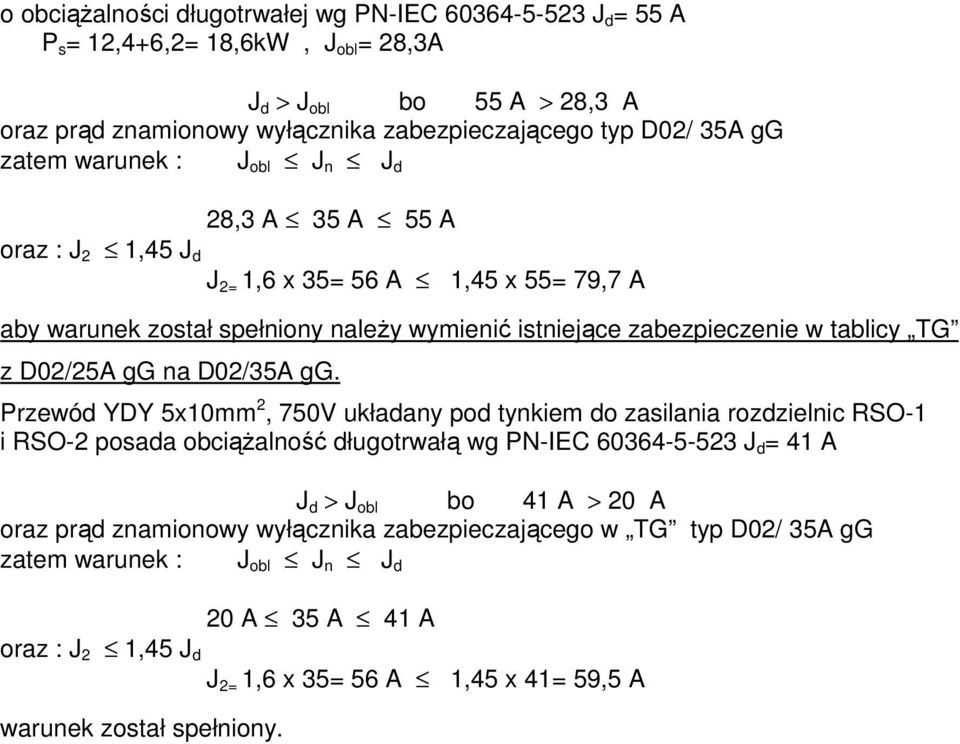

6 o obciąŝalności długotrwałej wg PN-IEC J d = 55 A P s = 12,4+6,2= 18,6kW, J obl = 28,3A J d > J obl bo 55 A > 28,3 A oraz prąd znamionowy wyłącznika zabezpieczającego typ D02/ 35A gg 28,3 A 35 A 55 A J 2= 1,6 x 35= 56 A 1,45 x 55= 79,7 A aby warunek został spełniony naleŝy wymienić istniejące zabezpieczenie w tablicy TG z D02/25A gg na D02/35A gg. Przewód YDY 5x10mm 2, 750V układany pod tynkiem do zasilania rozdzielnic RSO-1 i RSO-2 posada obciąŝalność długotrwałą wg PN-IEC J d = 41 A J d > J obl bo 41 A > 20 A oraz prąd znamionowy wyłącznika zabezpieczającego w TG typ D02/ 35A gg 20 A 35 A 41 A J 2= 1,6 x 35= 56 A 1,45 x 41= 59,5 A warunek został spełniony.

7 3. ZESTAWIENIE MATERIAŁÓW ZASADNICZYCH. Lp Wyszczególnienie Jedn. Ilość Uwagi Przewód kabelkowy YDY 3x2,5mm 2, 750V m Przewód kabelkowy YDY 2x1mm 2, 750V m Przewód kabelkowy YDY 4x1mm 2, 750V m Przewód kabelkowy YDY 5x10mm 2, 750V m Korytko instalacyjne PCV 40x25 białe m Korytko instalacyjne PCV 32x18 białe m Korytko instalacyjne PCV 25x15 białe m Rozdzielnica RSO obudowa naścienna NEDBOX kpl 2 3x12 z drzwiami transparentnymi i zamkiem. z wyposaŝeniem : - rozłącznik bezpiecznikowy R303-20A szt.1 - wył.nadprądowy S301-C4A szt.2 - wył.nadprądowy S301-C16A szt.4 - wył.nadprądowy S301-C10A szt.2 - wył.nadprądowy S301-C0,5A szt.3 - wył.róŝnic.-prądowy P304-25/0,03A szt.1 - lampka sygnalizacyjna L333 szt.1 - stycznik instalacyjny SM V 2z szt.3 - przełącznik FR321-20A I-0-II szt.1 - zegar sterujący PCZ-524.2,16A,230V szt.1 - regulator elektroniczny LTR2,16A,230V szt.1 9. Przewód grzejny FROST PROTEKTOR 26 m Zestaw TERMO-SET szt Puszka przyłączeniowa IP65 1F UV szt Puszka przyłączeniowa IP65 3F UV szt Puszka czujnika ETOG szt Czujnik wilgotności do rynien ETOR-55 szt Czujnik temperatury ETF-744 w obudowie IP65 szt Łańcuszek do zawieszania przewodu grzejnego m Zawieszka do łańcuszka szt Blacha montaŝowa ASH z opaskami montaŝowymi kpl Klej mrozoodporny kg Wkładka topikowa D02 35A gg szt 6
