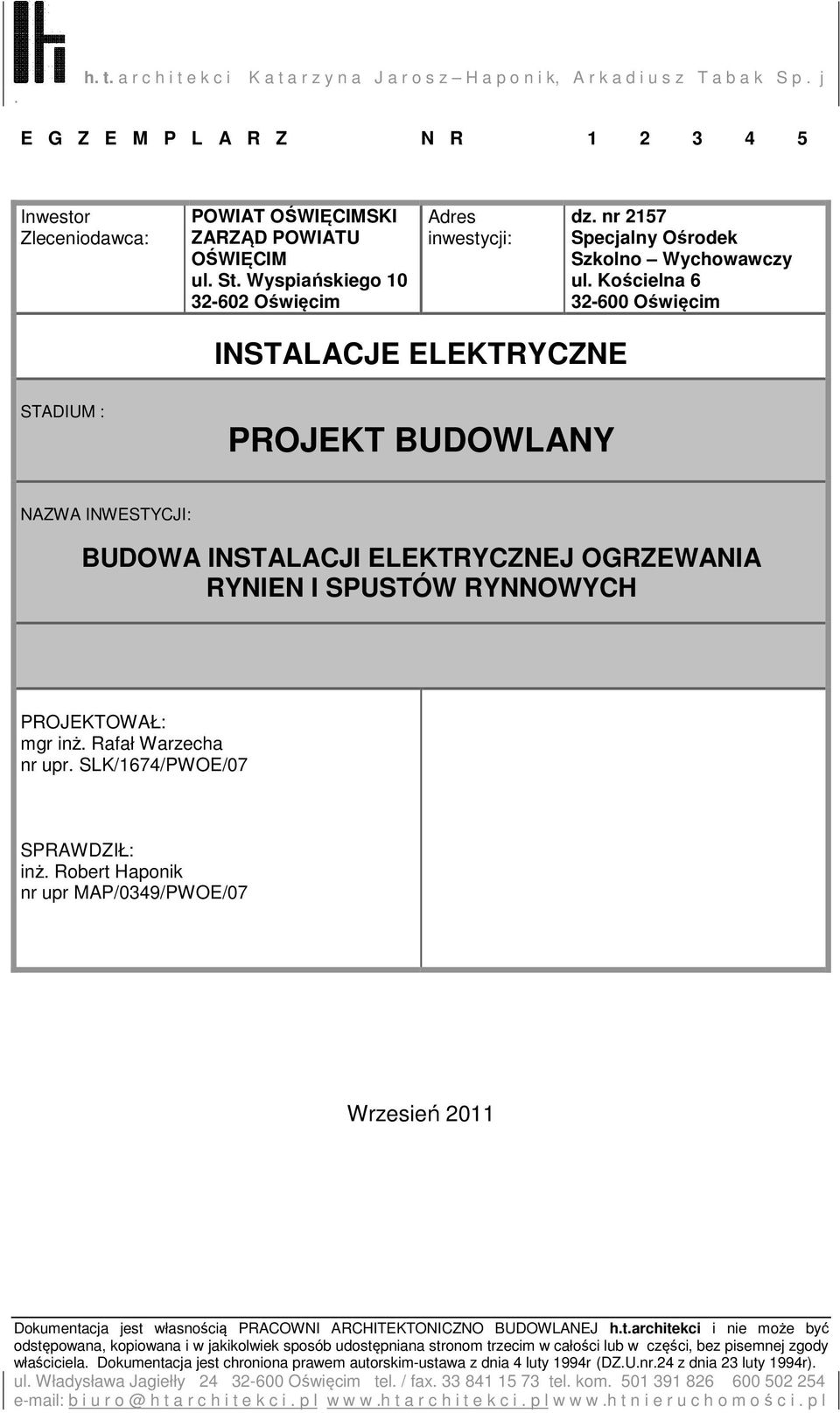

1 . h. t. a r c h i t e k c i K a t a r z y n a J a r o s z H a p o n i k, A r k a d i u s z T a b a k S p. j E G Z E M P L A R Z N R Inwestor Zleceniodawca: POWIAT OŚWIĘCIMSKI ZARZĄD POWIATU OŚWIĘCIM ul. St. Wyspiańskiego Oświęcim Adres inwestycji: dz. nr 2157 Specjalny Ośrodek Szkolno Wychowawczy ul. Kościelna Oświęcim INSTALACJE ELEKTRYCZNE STADIUM : PROJEKT BUDOWLANY NAZWA INWESTYCJI: BUDOWA INSTALACJI ELEKTRYCZNEJ OGRZEWANIA RYNIEN I SPUSTÓW RYNNOWYCH PROJEKTOWAŁ: mgr inż. Rafał Warzecha nr upr. SLK/1674/PWOE/07 SPRAWDZIŁ: inż. Robert Haponik nr upr MAP/0349/PWOE/07 Wrzesień 2011 Dokumentacja jest własnością PRACOWNI ARCHITEKTONICZNO BUDOWLANEJ h.t.architekci i nie może być odstępowana, kopiowana i w jakikolwiek sposób udostępniana stronom trzecim w całości lub w części, bez pisemnej zgody właściciela. Dokumentacja jest chroniona prawem autorskim-ustawa z dnia 4 luty 1994r (DZ.U.nr.24 z dnia 23 luty 1994r). ul. Władysława Jagiełły Oświęcim tel. / fax tel. kom b i u r h t a r c h i t e k c i. p l w w w.h t a r c h i t e k c i. p l w w w.h t n i e r u c h o m o ś c i. p l

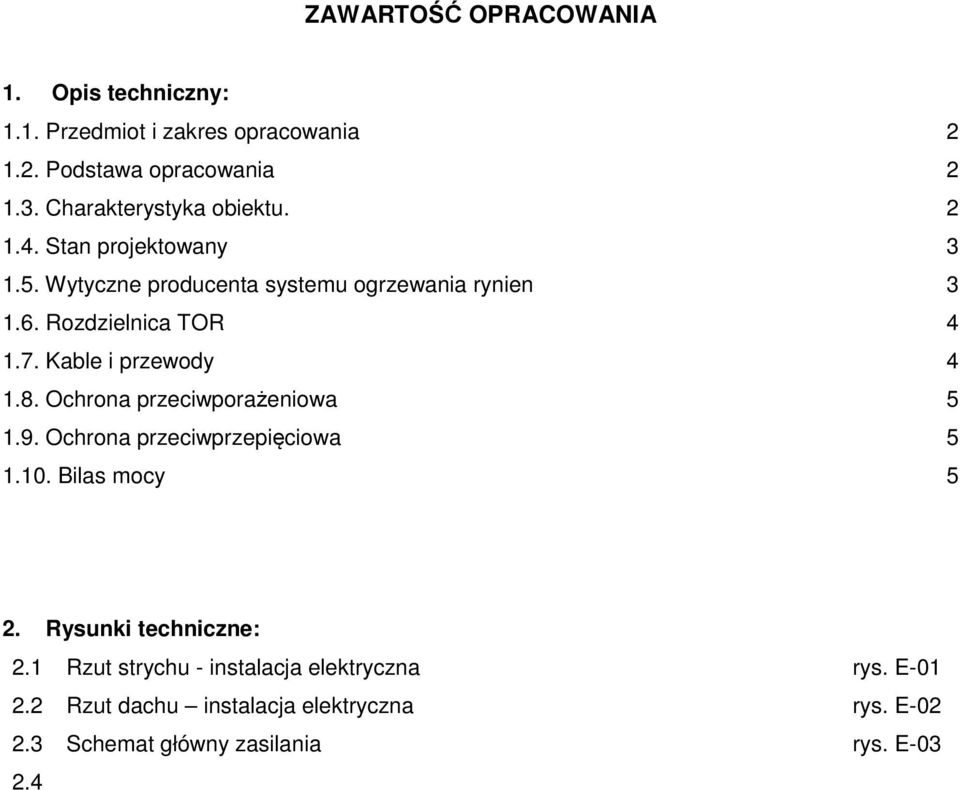

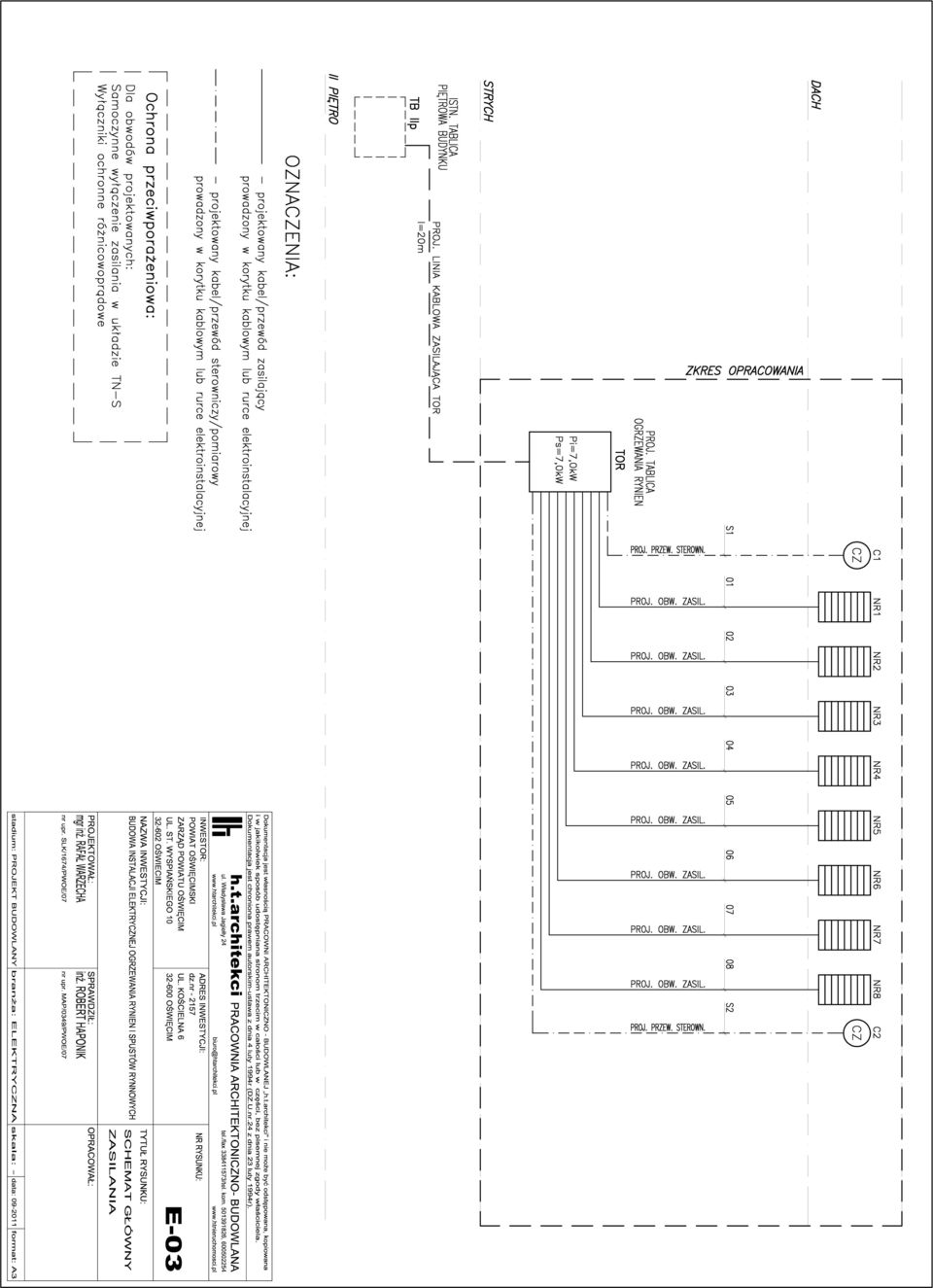

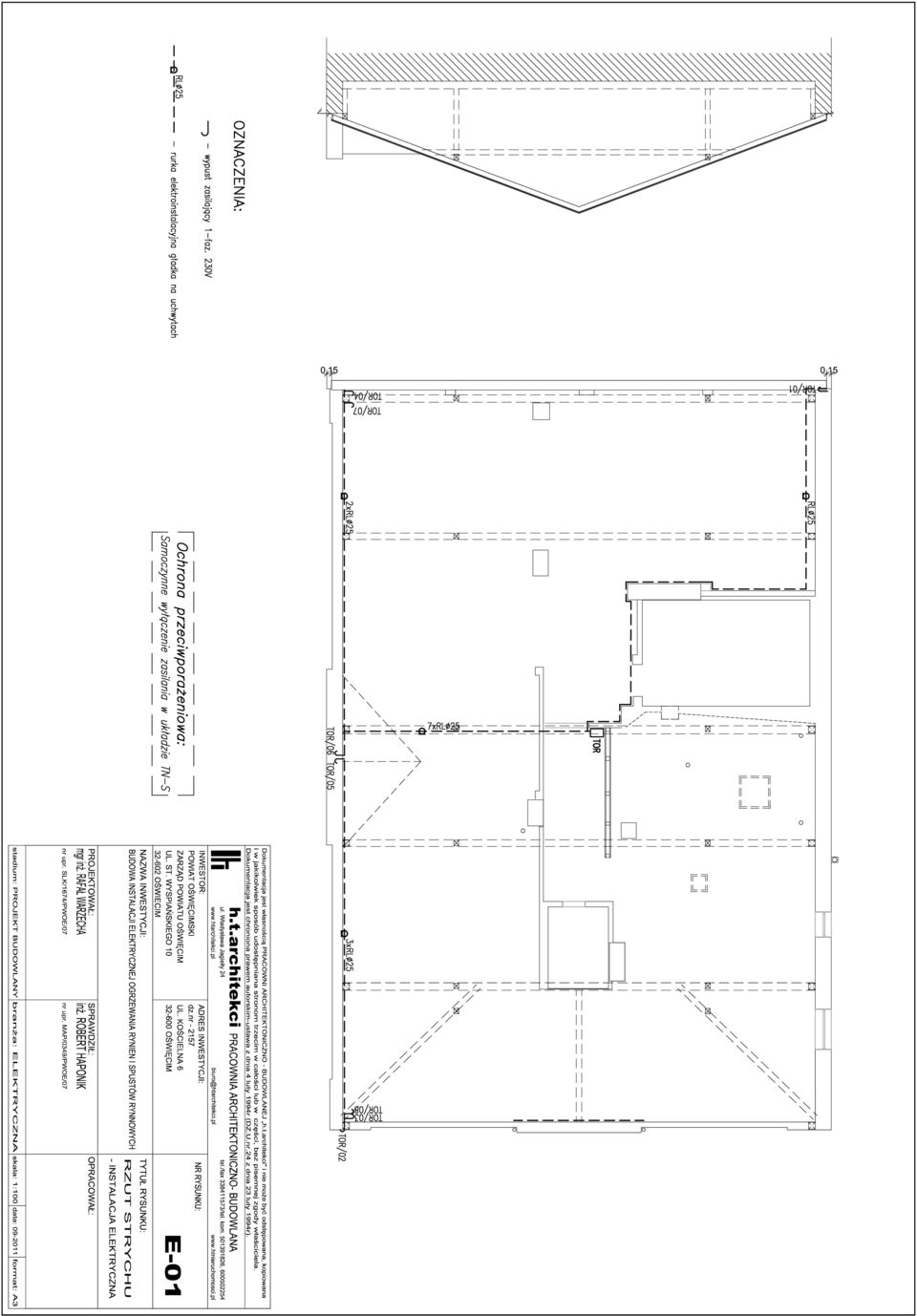

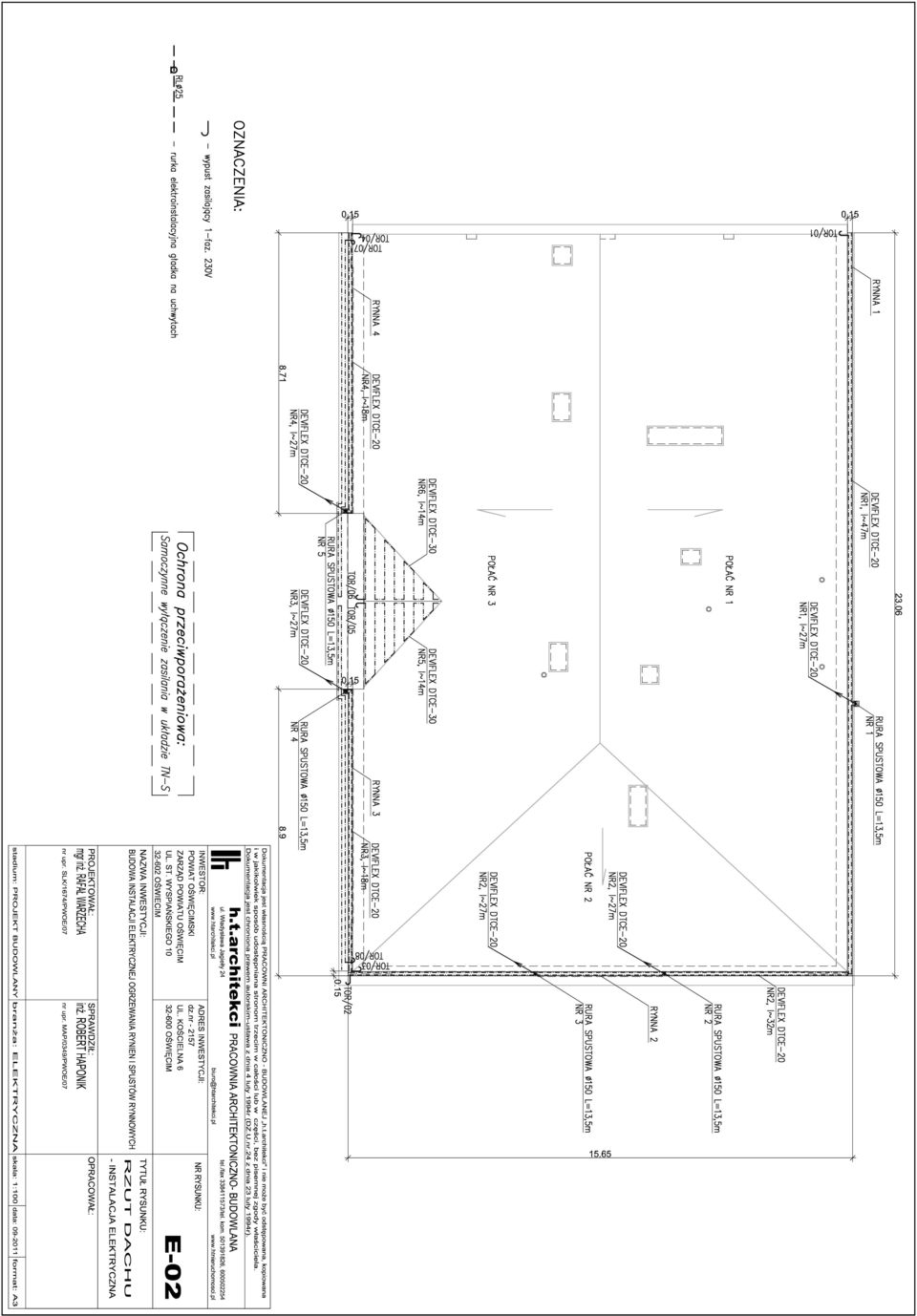

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny: 1.1. Przedmiot i zakres opracowania Podstawa opracowania Charakterystyka obiektu Stan projektowany Wytyczne producenta systemu ogrzewania rynien Rozdzielnica TOR Kable i przewody Ochrona przeciwporażeniowa Ochrona przeciwprzepięciowa Bilas mocy 5 2. Rysunki techniczne: 2.1 Rzut strychu - instalacja elektryczna rys. E Rzut dachu instalacja elektryczna rys. E Schemat główny zasilania rys. E

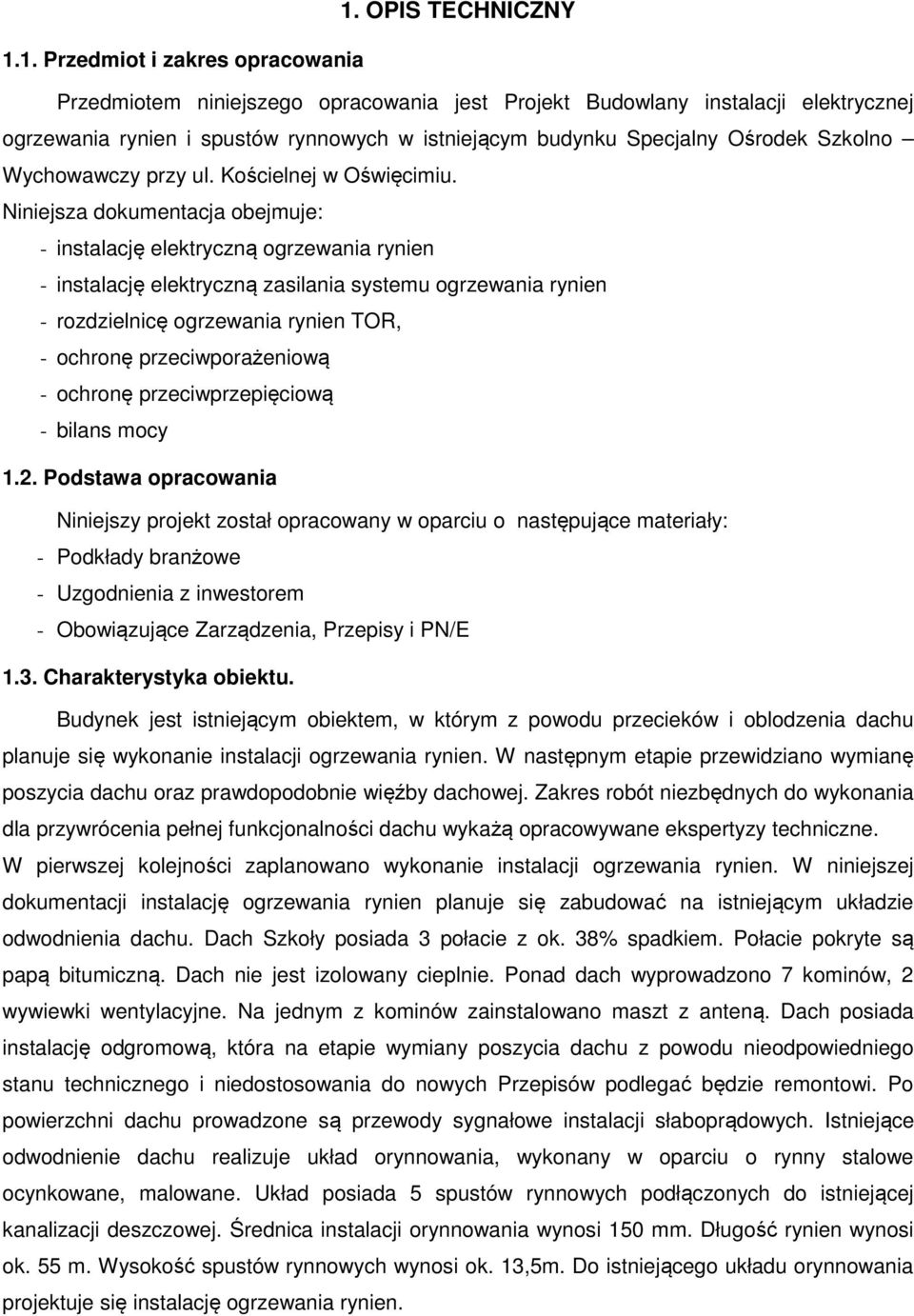

3 1. OPIS TECHNICZNY 1.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest Projekt Budowlany instalacji elektrycznej ogrzewania rynien i spustów rynnowych w istniejącym budynku Specjalny Ośrodek Szkolno Wychowawczy przy ul. Kościelnej w Oświęcimiu. Niniejsza dokumentacja obejmuje: - instalację elektryczną ogrzewania rynien - instalację elektryczną zasilania systemu ogrzewania rynien - rozdzielnicę ogrzewania rynien TOR, - ochronę przeciwporażeniową - ochronę przeciwprzepięciową - bilans mocy 1.2. Podstawa opracowania Niniejszy projekt został opracowany w oparciu o następujące materiały: - Podkłady branżowe - Uzgodnienia z inwestorem - Obowiązujące Zarządzenia, Przepisy i PN/E 1.3. Charakterystyka obiektu. Budynek jest istniejącym obiektem, w którym z powodu przecieków i oblodzenia dachu planuje się wykonanie instalacji ogrzewania rynien. W następnym etapie przewidziano wymianę poszycia dachu oraz prawdopodobnie więźby dachowej. Zakres robót niezbędnych do wykonania dla przywrócenia pełnej funkcjonalności dachu wykażą opracowywane ekspertyzy techniczne. W pierwszej kolejności zaplanowano wykonanie instalacji ogrzewania rynien. W niniejszej dokumentacji instalację ogrzewania rynien planuje się zabudować na istniejącym układzie odwodnienia dachu. Dach Szkoły posiada 3 połacie z ok. 38% spadkiem. Połacie pokryte są papą bitumiczną. Dach nie jest izolowany cieplnie. Ponad dach wyprowadzono 7 kominów, 2 wywiewki wentylacyjne. Na jednym z kominów zainstalowano maszt z anteną. Dach posiada instalację odgromową, która na etapie wymiany poszycia dachu z powodu nieodpowiedniego stanu technicznego i niedostosowania do nowych Przepisów podlegać będzie remontowi. Po powierzchni dachu prowadzone są przewody sygnałowe instalacji słaboprądowych. Istniejące odwodnienie dachu realizuje układ orynnowania, wykonany w oparciu o rynny stalowe ocynkowane, malowane. Układ posiada 5 spustów rynnowych podłączonych do istniejącej kanalizacji deszczowej. Średnica instalacji orynnowania wynosi 150 mm. Długość rynien wynosi ok. 55 m. Wysokość spustów rynnowych wynosi ok. 13,5m. Do istniejącego układu orynnowania projektuje się instalację ogrzewania rynien.

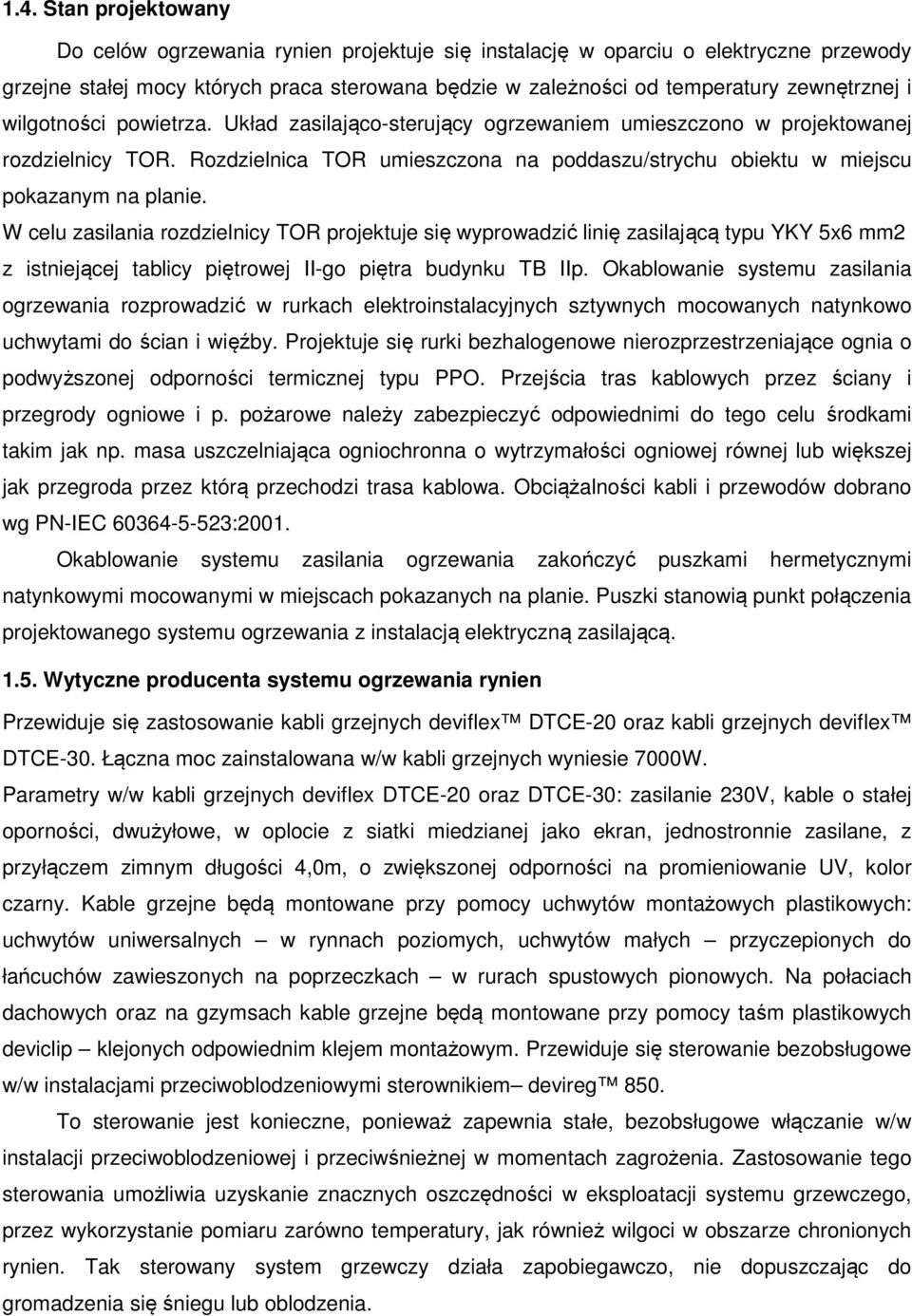

4 1.4. Stan projektowany Do celów ogrzewania rynien projektuje się instalację w oparciu o elektryczne przewody grzejne stałej mocy których praca sterowana będzie w zależności od temperatury zewnętrznej i wilgotności powietrza. Układ zasilająco-sterujący ogrzewaniem umieszczono w projektowanej rozdzielnicy TOR. Rozdzielnica TOR umieszczona na poddaszu/strychu obiektu w miejscu pokazanym na planie. W celu zasilania rozdzielnicy TOR projektuje się wyprowadzić linię zasilającą typu YKY 5x6 mm2 z istniejącej tablicy piętrowej II-go piętra budynku TB IIp. Okablowanie systemu zasilania ogrzewania rozprowadzić w rurkach elektroinstalacyjnych sztywnych mocowanych natynkowo uchwytami do ścian i więźby. Projektuje się rurki bezhalogenowe nierozprzestrzeniające ognia o podwyższonej odporności termicznej typu PPO. Przejścia tras kablowych przez ściany i przegrody ogniowe i p. pożarowe należy zabezpieczyć odpowiednimi do tego celu środkami takim jak np. masa uszczelniająca ogniochronna o wytrzymałości ogniowej równej lub większej jak przegroda przez którą przechodzi trasa kablowa. Obciążalności kabli i przewodów dobrano wg PN-IEC :2001. Okablowanie systemu zasilania ogrzewania zakończyć puszkami hermetycznymi natynkowymi mocowanymi w miejscach pokazanych na planie. Puszki stanowią punkt połączenia projektowanego systemu ogrzewania z instalacją elektryczną zasilającą Wytyczne producenta systemu ogrzewania rynien Przewiduje się zastosowanie kabli grzejnych deviflex DTCE-20 oraz kabli grzejnych deviflex DTCE-30. Łączna moc zainstalowana w/w kabli grzejnych wyniesie 7000W. Parametry w/w kabli grzejnych deviflex DTCE-20 oraz DTCE-30: zasilanie 230V, kable o stałej oporności, dwużyłowe, w oplocie z siatki miedzianej jako ekran, jednostronnie zasilane, z przyłączem zimnym długości 4,0m, o zwiększonej odporności na promieniowanie UV, kolor czarny. Kable grzejne będą montowane przy pomocy uchwytów montażowych plastikowych: uchwytów uniwersalnych w rynnach poziomych, uchwytów małych przyczepionych do łańcuchów zawieszonych na poprzeczkach w rurach spustowych pionowych. Na połaciach dachowych oraz na gzymsach kable grzejne będą montowane przy pomocy taśm plastikowych deviclip klejonych odpowiednim klejem montażowym. Przewiduje się sterowanie bezobsługowe w/w instalacjami przeciwoblodzeniowymi sterownikiem devireg 850. To sterowanie jest konieczne, ponieważ zapewnia stałe, bezobsługowe włączanie w/w instalacji przeciwoblodzeniowej i przeciwśnieżnej w momentach zagrożenia. Zastosowanie tego sterowania umożliwia uzyskanie znacznych oszczędności w eksploatacji systemu grzewczego, przez wykorzystanie pomiaru zarówno temperatury, jak również wilgoci w obszarze chronionych rynien. Tak sterowany system grzewczy działa zapobiegawczo, nie dopuszczając do gromadzenia się śniegu lub oblodzenia.

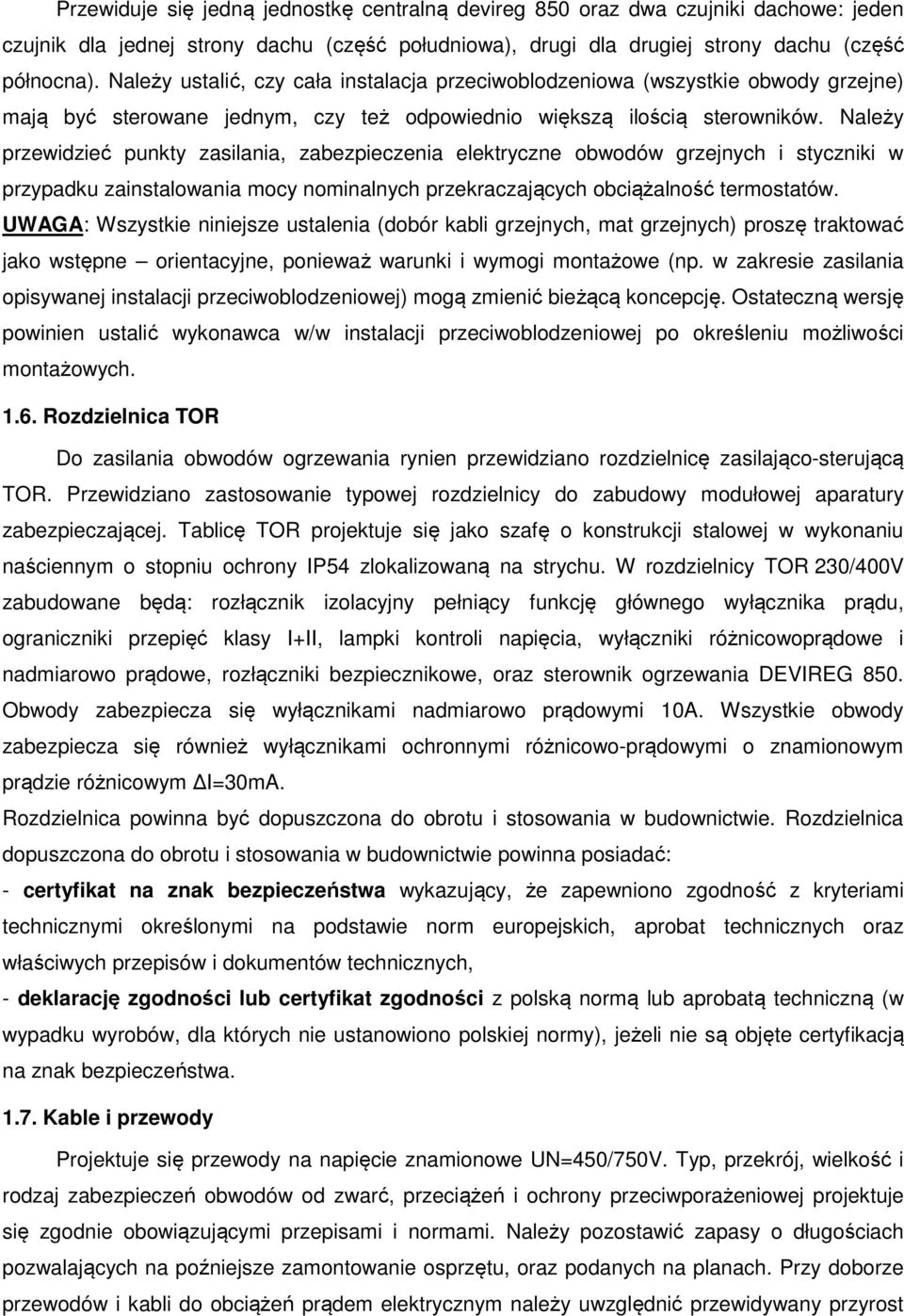

5 Przewiduje się jedną jednostkę centralną devireg 850 oraz dwa czujniki dachowe: jeden czujnik dla jednej strony dachu (część południowa), drugi dla drugiej strony dachu (część północna). Należy ustalić, czy cała instalacja przeciwoblodzeniowa (wszystkie obwody grzejne) mają być sterowane jednym, czy też odpowiednio większą ilością sterowników. Należy przewidzieć punkty zasilania, zabezpieczenia elektryczne obwodów grzejnych i styczniki w przypadku zainstalowania mocy nominalnych przekraczających obciążalność termostatów. UWAGA: Wszystkie niniejsze ustalenia (dobór kabli grzejnych, mat grzejnych) proszę traktować jako wstępne orientacyjne, ponieważ warunki i wymogi montażowe (np. w zakresie zasilania opisywanej instalacji przeciwoblodzeniowej) mogą zmienić bieżącą koncepcję. Ostateczną wersję powinien ustalić wykonawca w/w instalacji przeciwoblodzeniowej po określeniu możliwości montażowych Rozdzielnica TOR Do zasilania obwodów ogrzewania rynien przewidziano rozdzielnicę zasilająco-sterującą TOR. Przewidziano zastosowanie typowej rozdzielnicy do zabudowy modułowej aparatury zabezpieczającej. Tablicę TOR projektuje się jako szafę o konstrukcji stalowej w wykonaniu naściennym o stopniu ochrony IP54 zlokalizowaną na strychu. W rozdzielnicy TOR 230/400V zabudowane będą: rozłącznik izolacyjny pełniący funkcję głównego wyłącznika prądu, ograniczniki przepięć klasy I+II, lampki kontroli napięcia, wyłączniki różnicowoprądowe i nadmiarowo prądowe, rozłączniki bezpiecznikowe, oraz sterownik ogrzewania DEVIREG 850. Obwody zabezpiecza się wyłącznikami nadmiarowo prądowymi 10A. Wszystkie obwody zabezpiecza się również wyłącznikami ochronnymi różnicowo-prądowymi o znamionowym prądzie różnicowym I=30mA. Rozdzielnica powinna być dopuszczona do obrotu i stosowania w budownictwie. Rozdzielnica dopuszczona do obrotu i stosowania w budownictwie powinna posiadać: - certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie norm europejskich, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, - deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w wypadku wyrobów, dla których nie ustanowiono polskiej normy), jeżeli nie są objęte certyfikacją na znak bezpieczeństwa Kable i przewody Projektuje się przewody na napięcie znamionowe UN=450/750V. Typ, przekrój, wielkość i rodzaj zabezpieczeń obwodów od zwarć, przeciążeń i ochrony przeciwporażeniowej projektuje się zgodnie obowiązującymi przepisami i normami. Należy pozostawić zapasy o długościach pozwalających na poźniejsze zamontowanie osprzętu, oraz podanych na planach. Przy doborze przewodów i kabli do obciążeń prądem elektrycznym należy uwzględnić przewidywany przyrost

6 tych obciążeń oraz wpływ na dopuszczalne obciążenia zmiany warunków ułożenia przy rozbudowie urządzeń. Przy doborze uwzględniono: - kryterium dopuszczalnej obciążalności prądowej Iz. - kryterium dopuszczalnej obciążalności zwarciowej jdop. - kryterium dopuszczalnego spadku napięcia Udop. - kryterium dopuszczalnego prądu przetężeniowego. Z uwagi na warunki ułożenie kabli i przewodów w korytkach kablowych, rurach i przepustach kablowych, dopuszczalna obciążalność kabli i przewodów zmniejsza się wg tablic 52-E1 polskiej normy PN-IEC :2001. Szczegóły pokazano na schematach Ochrona przeciwporażeniowa Projektowane obwody odbiorcze posiadają oddzielne przewody neutralne i ochronne. Jako ochronę przed dotykiem pośrednim projektuje się samoczynne wyłączenie zasilania w układzie sieci TN-S. Wyłączenie następuje poprzez zadziałanie wyłącznika nadprądowego, przepalenie wkładki bezpiecznikowej w uszkodzonej fazie, lub zadziałanie wyłącznika ochronnego różnicowoprądowego o prądzie zadziałania 30mA. Założona ochrona przeciwporażeniowa spełnia wymagania PN-HD Skuteczność ochrony przeciwporażeniowej należy potwierdzić pomiarami Ochrona przeciwprzepięciowa W celu zapewnienia ochrony projektowanych instalacji przed skutkami przepięć atmosferycznych bądź łączeniowych w rozdzielnicy TOR należy zabudować zestaw ograniczników przepięć klasy I+II Bilas mocy Bilans mocy dla instalacji ogrzewania rynien: Odbiór Moc zainstalowana P i Współczynnik Jednoczesności j z Moc obliczeniowa P o - - kw - kw 1 Ogrzewanie rynien 7,0 1 7,0 2 Razem 7,0 7,0 Moc obliczeniowa (szczytowa) wynosi P o =7,0kW Istniejąca moc przyłączeniowa dla obiektu jest wystarczająca do pokrycia zapotrzebowania na energię elektryczną dla projektowanej instalacji.

7 UWAGA: 1) Wszystkie prace związanie z instalacją elektryczną projektowanego obiektu należy wykonać zgodnie z aktualnymi przepisami i Polskimi Normami. 2) Przed oddaniem do eksploatacji wykonanej instalacji elektrycznej wykonać niezbędne pomiary elektryczne. Protokoły tych pomiarów dostarczyć Inwestorowi. 3) Budynek objęty przedmiotową inwestycją nie jest wpisany na listę zabytków ale lokalizacja inwestycji znajduje się na obszarze układu urbanistycznego miasta Oświęcim wpisanego do Rejestru Zabytków pod numerem A-483/87 (B), decyzją z dnia 11 lutego 1987r. Wpisany jest również do gminnej ewidencji zabytków i z uwagi na art. 39 ust. 3 Prawo Budowlane, został uzgodniony z Wojewódzkim Konserwatorem Zabytków w Krakowie pismem z dnia r. o symbolu OZKr KU

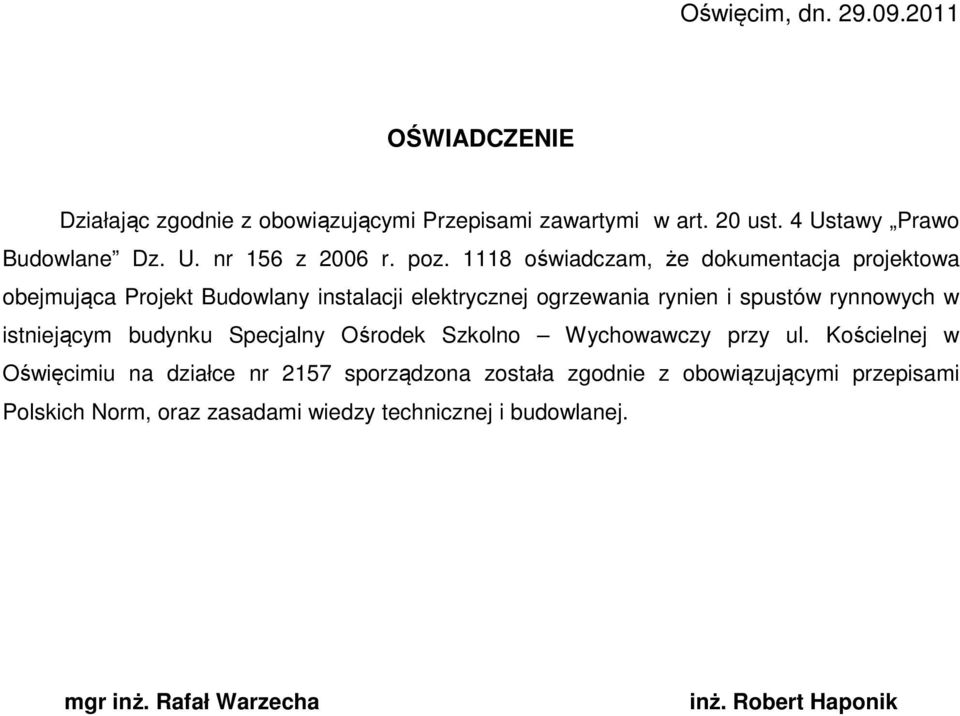

8 Oświęcim, dn OŚWIADCZENIE Działając zgodnie z obowiązującymi Przepisami zawartymi w art. 20 ust. 4 Ustawy Prawo Budowlane Dz. U. nr 156 z 2006 r. poz oświadczam, że dokumentacja projektowa obejmująca Projekt Budowlany instalacji elektrycznej ogrzewania rynien i spustów rynnowych w istniejącym budynku Specjalny Ośrodek Szkolno Wychowawczy przy ul. Kościelnej w Oświęcimiu na działce nr 2157 sporządzona została zgodnie z obowiązującymi przepisami Polskich Norm, oraz zasadami wiedzy technicznej i budowlanej. mgr inż. Rafał Warzecha inż. Robert Haponik
