1 1 TECZKA ZAWIERA 1. Opis techniczny 2. Obliczenia 3. Załączniki: Zał. nr 1 warunki przyłączenia z dnia r. wydane przez TAURON Dystrybucja S. A., nr warunków WP/054734/2014/O06R02 4. Rysunki wg numerów: 1. Schemat ideowy 2. Plan linii zasilających rzut piwnic 3. Plan instalacji elektrycznych rzut przyziemia 4. Schemat tablicy TM6 5. Schemat tablicy TM7 6. Schemat tablicy TM8 7. Schemat tablicy TA 8. Rozmieszczenie tablic głównych 9. Legenda opraw 5. Oświadczenie do projektu wykonawczego 6. Informacja dotycząca BIOZ 7. Uprawnienia budowlane 8. Zaświadczenia o przynaleŝności do Śl.I.I.B.

2 2 OPIS TECHNICZNY 1. Podstawa opracowania 1.1. Zlecenie Inwestora 1.2. Podkłady budowlane dostarczone przez projektanta architektury 1.3. Pisma wymienione w teczka zawiera p. 3 załączniki 1.4. Inwentaryzacja dla potrzeb projektowych wykonana we własnym zakresie 1.5. Aktualne dla projektowanego obiektu normy i przepisy 1.6. Uzgodnienia robocze z TAURON Dystrybucja S.A. Rejon Dystrybucji Cieszyn 1.7. Uzgodnienia robocze z Inwestorem 2. Zakres projektu Niniejszy projekt obejmuje instalacje elektryczne wewnętrzne adaptacji pomieszczenia sali gminnej na lokale socjalne w budynku gminnym na parceli numer 147/5 w Simoradzu, ul. Sportowa 14. Dokumentacja została opracowana w zakresie proj. budowlanego, wykonawczego i obejmuje: Urządzenia zasilające - linie zasilające (wlz i lz) - wyłącznik poŝarowy - pomiar energii elektrycznej - tablice rozdzielcze Instalacje odbiorcze i ochronne - instalację oświetlenia podstawowego i gniazd wtyczkowych - instalację siłową (grzejną) - instalację sygnalizacji dzwonkowej - instalację odgromową - instalację ochrony przed przepięciami - instalację ochrony przed poraŝeniem - demontaŝ istniejących instalacji elektrycznych 3. Zasilanie Zasilanie budynku odbywa się istniejącym przyłączem napowietrznym zakończonym na ścianie zewnętrznej budynku zaciskami prądowymi. Przyłącze to pozostaje bez zmian. Miejsce zakończenia przyłącza na budynku pokazano na planie linii zasilających rys. nr 2. Z zacisków prądowych przewodów przyłącza przy konstrukcji wsporczej na ścianie budynku, na wyjściu w kierunku projektowanych instalacji budynku wyprowadzona jest istniejąca w.l.z., którą naleŝy zdemontować, a w jej miejsce ułoŝyć nową w.l.z., wykonaną kablem YKXS 4x25 ułoŝonym w rurze winidurowej RL47 n.u. Nową w.l.z. wprowadzić do istniejącej skrzynki TG

3 3 z zabezpieczeniami przedlicznikowymi,usytuowanej na zewnętrznej ścianie budynku, prowadząc ją poprzez istniejący wyłącznik poŝarowy 100A, zabudowany obok TG. Szczegóły dotyczące zasilania pokazano na rzutach i schemacie ideowym. 4. Linie zasilające (w.l.z. i l.z.) W związku ze wzrostem mocy przyłączeniowej budynku istniejącą wewnętrzną linię zasilającą od przyłącza do szafki pomiarowej naleŝy wymienić na nową, wykonaną kablem YKXS 4x25 układanym w rurze winidurowej RL 47 na uchwytach. Linie zasilające (zalicznikowe) od nowej szafki pomiarowej TL2 do poszczególnych tablic rozdzielczych nowych mieszkań wykonać przewodami kabelkowymi typu YDY 5x10 mm2 (750 V) układanymi pod tynkiem, a w piwnicach w istniejącym korytku kablowym oraz częściowo w rurze izolacyjnej A75 Arot. Przekroje, trasy i sposób ułoŝenia linii zasilających oraz ich zabezpieczenia podano na rysunkach. 5. Wyłącznik poŝarowy W zestawie szafek pomiarowych na zewnątrz budynku, w oddzielnej skrzynce zamykanej drzwiczkami, istnieje 3-biegunowy rozłącznik obciąŝenia 100 A, wyłączający cały obiekt. Rozłącznik ten stanowi wyłącznik poŝarowy dla całości obiektu i pozostaje bez zmian. 6. Pomiar energii elektrycznej Na zewnętrznej ścianie budynku w miejscu pokazanym na planie linii zasilających rys. nr 2 istnieje zestaw szafek pomiarowych z licznikami bezpośrednimi 3-fazowymi do pomiaru energii elektrycznej dla istniejących 5 mieszkań socjalnych i administracji oraz ich zabezpieczenia przedlicznikowe. Zestaw ten wraz z pomiarami i zabezpieczeniami pozostaje bez zmian. Do istniejącego zestawu szafek pomiarowych (WP + TG + TL) naleŝy dobudować nową szafkę pomiarową TL2 typu STN 53x84 Incobex, w której będą zlokalizowane 3 tablice licznikowe 3-faz. z licznikami bezpośrednimi 3-fazowymi do pomiaru energii elektrycznej dla nowych 3 mieszkań socjalnych powstałych w miejsce sali gminnej oraz skrzynka plombowana GD110N jako nowa tablica TG2 z zabezpieczeniami przedlicznikowymi dla nowych 3 mieszkań socjalnych. Płytę izolacyjną skrzynki TL2 naleŝy plombować. Sposób dobudowy nowej skrzynki pomiarowej pokazano na rysunku nr 8, a pozostałe szczegóły dotyczące pomiarów i zabezpieczeń przedlicznikowych pokazano na schemacie ideowym. 7. Tablice rozdzielcze Nową szafkę pomiarową TL2 wykonać z zastosowaniem obudowy termoutwardzalnej w II klasie ochronności, IP 44, IK 10 produkcji INCOBEX z drzwiczkami wyposaŝonymi w zamki wielodostępowe wzoru TAURON. Nową tablicę główną TG2 wykonać z zastosowaniem minirozdzielnicy natynkowej z tworzywa sztucznego w II klasie ochronności, IP 30 produkcji HAGER bez drzwiczek. Jako tablice rozdzielcze nowych mieszkań zastosować rozdzielnice podtynkowe w obudowie z tworzywa sztucznego w II klasie izolacji, IP 40, IK 07 produkcji HAGER z drzwiczkami nieprzeźroczystymi.

4 4 Dla zabezpieczenia obwodów końcowych zastosować wyłączniki instalacyjne płaskie zabudowane na tablicach. Typy zastosowanych tablic oraz ich potrzebne wyposaŝenie wraz z charakterystykami i wielkościami zabezpieczeń podano na schemacie ideowym oraz na schematach poszczególnych tablic. Na rys. nr 7 podano potrzebne wyposaŝenie tablicy TA po przebudowie. Pozostały osprzęt tej tablicy pozostawić jako rezerwę. 8. Instalacje elektryczne 8.1. Instalacja oświetlenia podstawowego i gniazd wtyczkowych We wszystkich pomieszczeniach wilgotnych jak łazienki instalację oświetlenia podstawowego wykonać przewodami YDYp nx1,5 mm 2 (750V) p.t. z zastosowaniem osprzętu szczelnego wpuszczonego w tynk. W pozostałych pomieszczeniach instalację oświetlenia podstawowego wykonać przewodami YDYp nx1,5 mm 2 (750V) układanymi p.t. z zastosowaniem osprzętu podtynkowego. Dla gniazd wtyczkowych stosować przewody YDYp 3x2,5 mm 2 (750V) układane jak podano wyŝej i osprzęt typu j.w. dla poszczególnych pomieszczeń. Gniazda wtyczkowe w pokojach i przedpokojach instalować na wys. 0,3 m nad posadzką, w kuchniach na wys. 1,0 m, a w łazienkach gniazda wtyczkowe instalować na wys. 1,2 m nad posadzką. Dopuszcza się montaŝ gniazd wtyczkowych na wysokości innej niŝ podano, stosownie do potrzeb Inwestora. Wyłączniki oświetlenia instalować na wys. 1,4 m nad posadzką. W ściankach kartonowo-gipsowych przewody naleŝy zabezpieczyć rurkami PCV. Oprawy oświetleniowe zastosowane w poszczególnych pomieszczeniach oznaczone są na planach literami odpowiadającymi danemu typowi oprawy z podaną mocą źródła światła. W oprawach Ŝarowych naleŝy jako źródła światła stosować lampy typu LED o strumieniach odpowiadających odpowiednim źródłom Ŝarowym. Dla projektowanych pomieszczeń podane ilości opraw i typy zastosowanych źródeł światła zapewniają natęŝenie oświetlenia wymagane normą PN-EN Legendę zastosowanych opraw oświetleniowych podano na rysunku nr Instalacja siłowa (grzejna) Dla zasilania elektrycznych 3-fazowych pieców kuchennych z poszczególnych tablic mieszkaniowych wyprowadzić obwody wykonane przewodami typu YDY 5x2,5 mm 2 (750V) układanymi p.t. i zakończonymi w puszkach hermetycznych zabudowanych nad podłogą. Szczegóły dotyczące instalacji siłowej (grzejnej) pokazano na rysunkach Instalacja sygnalizacji dzwonkowej Przed mieszkaniami przewidziano przyciski dzwonkowe, zaś dzwonki 230 V sterowane tymi przyciskami przewidziano w przedpokojach lub kuchniach mieszkań (w zaleŝności od wielkości mieszkania). Instalację zasilić z obwodu oświetlenia odpowiedniego mieszkania przewodami takimi jak wykonana jest instalacja oświetlenia w mieszkaniu. Szczegóły pokazano na rzucie przyziemia rys. nr Instalacja odgromowa

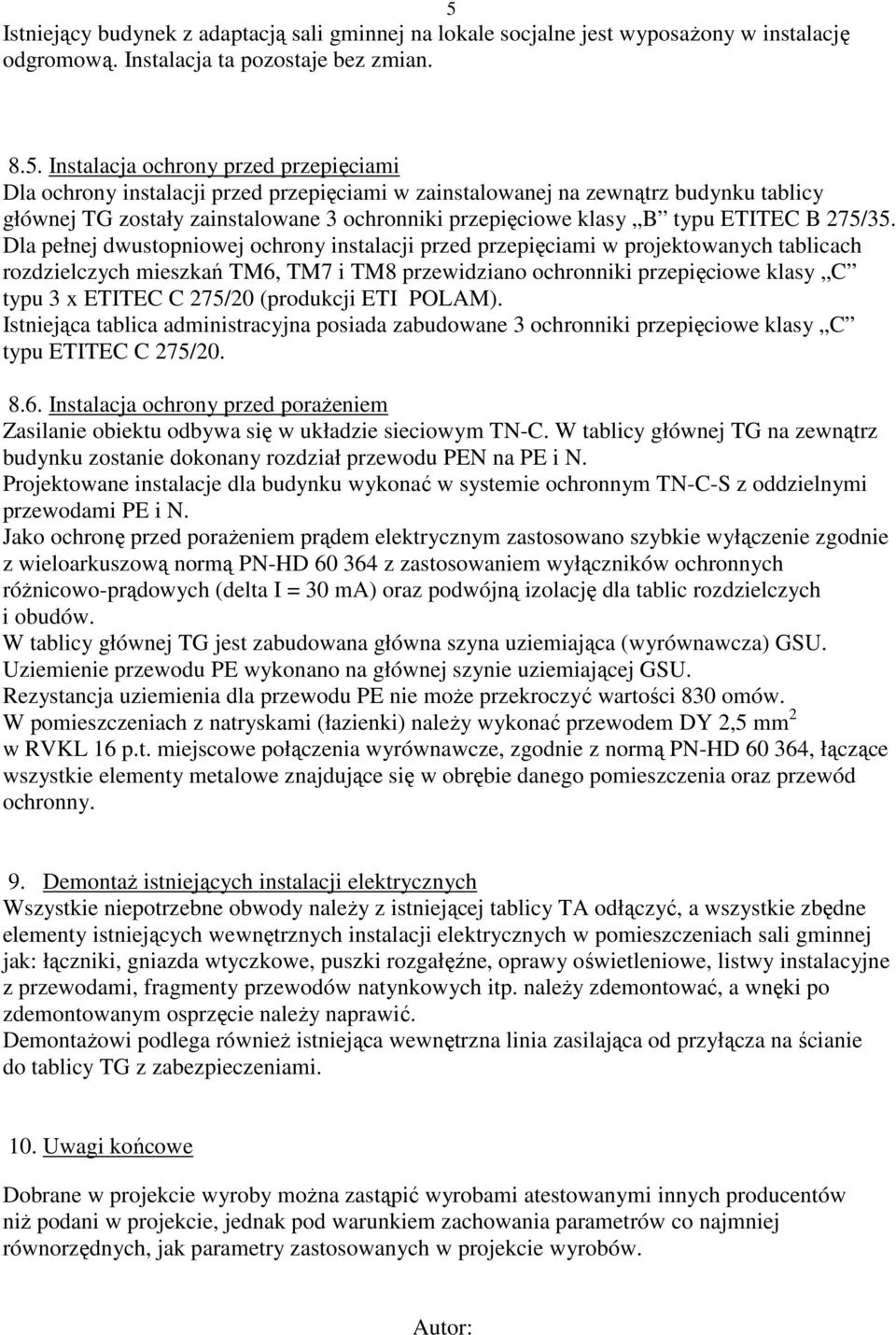

5 5 Istniejący budynek z adaptacją sali gminnej na lokale socjalne jest wyposaŝony w instalację odgromową. Instalacja ta pozostaje bez zmian Instalacja ochrony przed przepięciami Dla ochrony instalacji przed przepięciami w zainstalowanej na zewnątrz budynku tablicy głównej TG zostały zainstalowane 3 ochronniki przepięciowe klasy B typu ETITEC B 275/35. Dla pełnej dwustopniowej ochrony instalacji przed przepięciami w projektowanych tablicach rozdzielczych mieszkań TM6, TM7 i TM8 przewidziano ochronniki przepięciowe klasy C typu 3 x ETITEC C 275/20 (produkcji ETI POLAM). Istniejąca tablica administracyjna posiada zabudowane 3 ochronniki przepięciowe klasy C typu ETITEC C 275/ Instalacja ochrony przed poraŝeniem Zasilanie obiektu odbywa się w układzie sieciowym TN-C. W tablicy głównej TG na zewnątrz budynku zostanie dokonany rozdział przewodu PEN na PE i N. Projektowane instalacje dla budynku wykonać w systemie ochronnym TN-C-S z oddzielnymi przewodami PE i N. Jako ochronę przed poraŝeniem prądem elektrycznym zastosowano szybkie wyłączenie zgodnie z wieloarkuszową normą PN-HD z zastosowaniem wyłączników ochronnych róŝnicowo-prądowych (delta I = 30 ma) oraz podwójną izolację dla tablic rozdzielczych i obudów. W tablicy głównej TG jest zabudowana główna szyna uziemiająca (wyrównawcza) GSU. Uziemienie przewodu PE wykonano na głównej szynie uziemiającej GSU. Rezystancja uziemienia dla przewodu PE nie moŝe przekroczyć wartości 830 omów. W pomieszczeniach z natryskami (łazienki) naleŝy wykonać przewodem DY 2,5 mm 2 w RVKL 16 p.t. miejscowe połączenia wyrównawcze, zgodnie z normą PN-HD , łączące wszystkie elementy metalowe znajdujące się w obrębie danego pomieszczenia oraz przewód ochronny. 9. DemontaŜ istniejących instalacji elektrycznych Wszystkie niepotrzebne obwody naleŝy z istniejącej tablicy TA odłączyć, a wszystkie zbędne elementy istniejących wewnętrznych instalacji elektrycznych w pomieszczeniach sali gminnej jak: łączniki, gniazda wtyczkowe, puszki rozgałęźne, oprawy oświetleniowe, listwy instalacyjne z przewodami, fragmenty przewodów natynkowych itp. naleŝy zdemontować, a wnęki po zdemontowanym osprzęcie naleŝy naprawić. DemontaŜowi podlega równieŝ istniejąca wewnętrzna linia zasilająca od przyłącza na ścianie do tablicy TG z zabezpieczeniami. 10. Uwagi końcowe Dobrane w projekcie wyroby moŝna zastąpić wyrobami atestowanymi innych producentów niŝ podani w projekcie, jednak pod warunkiem zachowania parametrów co najmniej równorzędnych, jak parametry zastosowanych w projekcie wyrobów. Autor:

6 6 OBLICZENIA 1. ZałoŜenia 1.1. Napięcie zasilania: 400/230V 1.2. Dopuszczalny spadek napięcia: wewnętrzna linia zasilająca (w.l.z.) 0,5 % instalacje odbiorcze (od pomiaru energii elektr.) 3,0 % 1.3. Ochrona przed poraŝeniem w projektowanej instalacji: - szybkie wyłączenie z zastosowaniem wyłączników ochronnych róŝnicowo-prąd., dla tablic podwójna izolacja, układ TN-C-S 2. Dobór przewodów i zabezpieczeń Zapotrzebowanie mocy dla nowych mieszkań zgodnie z normą N SEP-E-002, punkt 3.1 przyjęto w wysokości 12,5 kw, Iz = 18,1 A Przyjęto zabezpieczenie linii zasilających tablice mieszkaniowe wyłącznikami instalacyjnymi nadmiarowo-prądowymi C 20 A (zgodnie z w.p.). Linie zasilające do poszczególnych tablic mieszkaniowych wykonać zgodnie z normą N SEP-E-002 przewodami YDY 5 x 10 mm2. Dla całego budynku moc zapotrzebowana wynosi: Pz = (5 x 11,0 + 3 x 12,5) x 0, x 14,0 = 57,5 kw, Iz = 83,3 A W.l.z. od przyłącza do tablicy WP+TG wykonać kablem YKXS 4x25 mm2 w RL47 n.u. o obciąŝalności długotrwałej 101 A. Pozostałe przewody i zabezpieczenia dobrano do mocy urządzeń odbiorczych w oparciu o tabele i nomogramy. Wyniki pokazano na rzutach i schematach. 3. Sprawdzenie spadków napięcia W.l.z. (YKXS 4x25 dł. 10 m, 57,5 kw): 100 x x 10 delta U% = = 0,25 % 57x25x400x400 Spadek napięcia w w.l.z. jest mniejszy od dopuszczalnych 0,5 %. NajdłuŜsza l.z. do TM7 (YDY5x10 dł. 52 m, 13,8 kw - dla 20 A): 100 x x 52

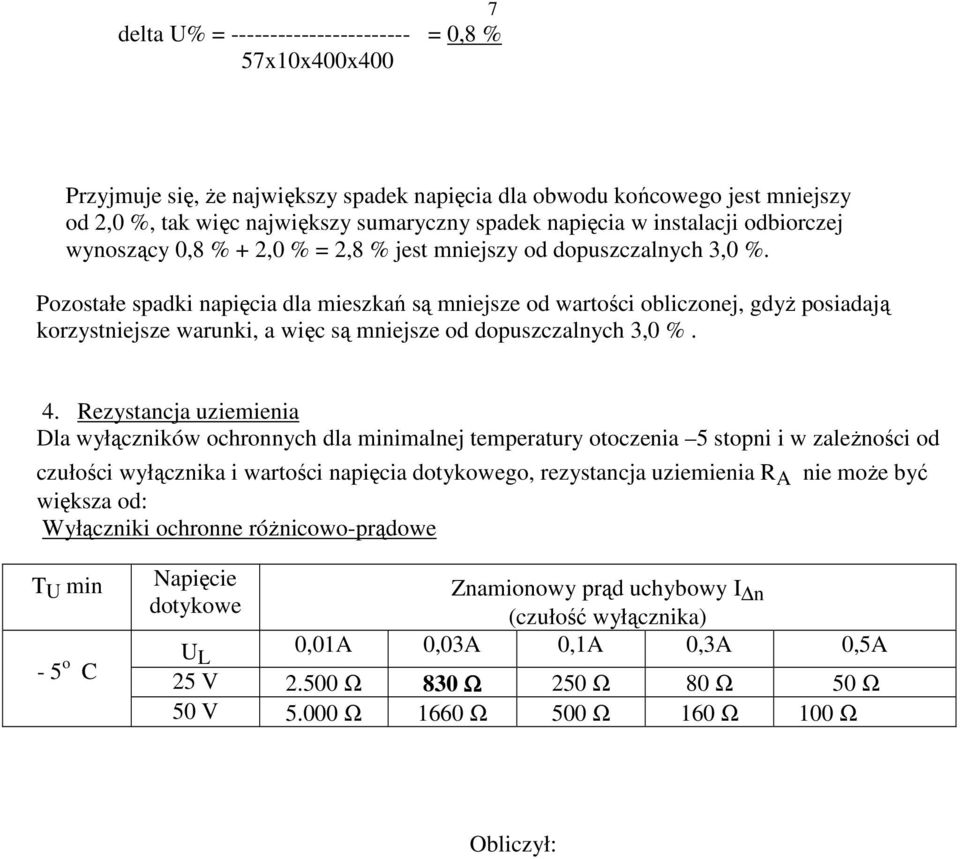

7 7 delta U% = = 0,8 % 57x10x400x400 Przyjmuje się, Ŝe największy spadek napięcia dla obwodu końcowego jest mniejszy od 2,0 %, tak więc największy sumaryczny spadek napięcia w instalacji odbiorczej wynoszący 0,8 % + 2,0 % = 2,8 % jest mniejszy od dopuszczalnych 3,0 %. Pozostałe spadki napięcia dla mieszkań są mniejsze od wartości obliczonej, gdyŝ posiadają korzystniejsze warunki, a więc są mniejsze od dopuszczalnych 3,0 %. 4. Rezystancja uziemienia Dla wyłączników ochronnych dla minimalnej temperatury otoczenia 5 stopni i w zaleŝności od czułości wyłącznika i wartości napięcia dotykowego, rezystancja uziemienia R A nie moŝe być większa od: Wyłączniki ochronne róŝnicowo-prądowe T U min - 5 o C Napięcie dotykowe Znamionowy prąd uchybowy I n (czułość wyłącznika) U L 0,01A 0,03A 0,1A 0,3A 0,5A 25 V Ω 830 Ω 250 Ω 80 Ω 50 Ω 50 V Ω 1660 Ω 500 Ω 160 Ω 100 Ω Obliczył:
