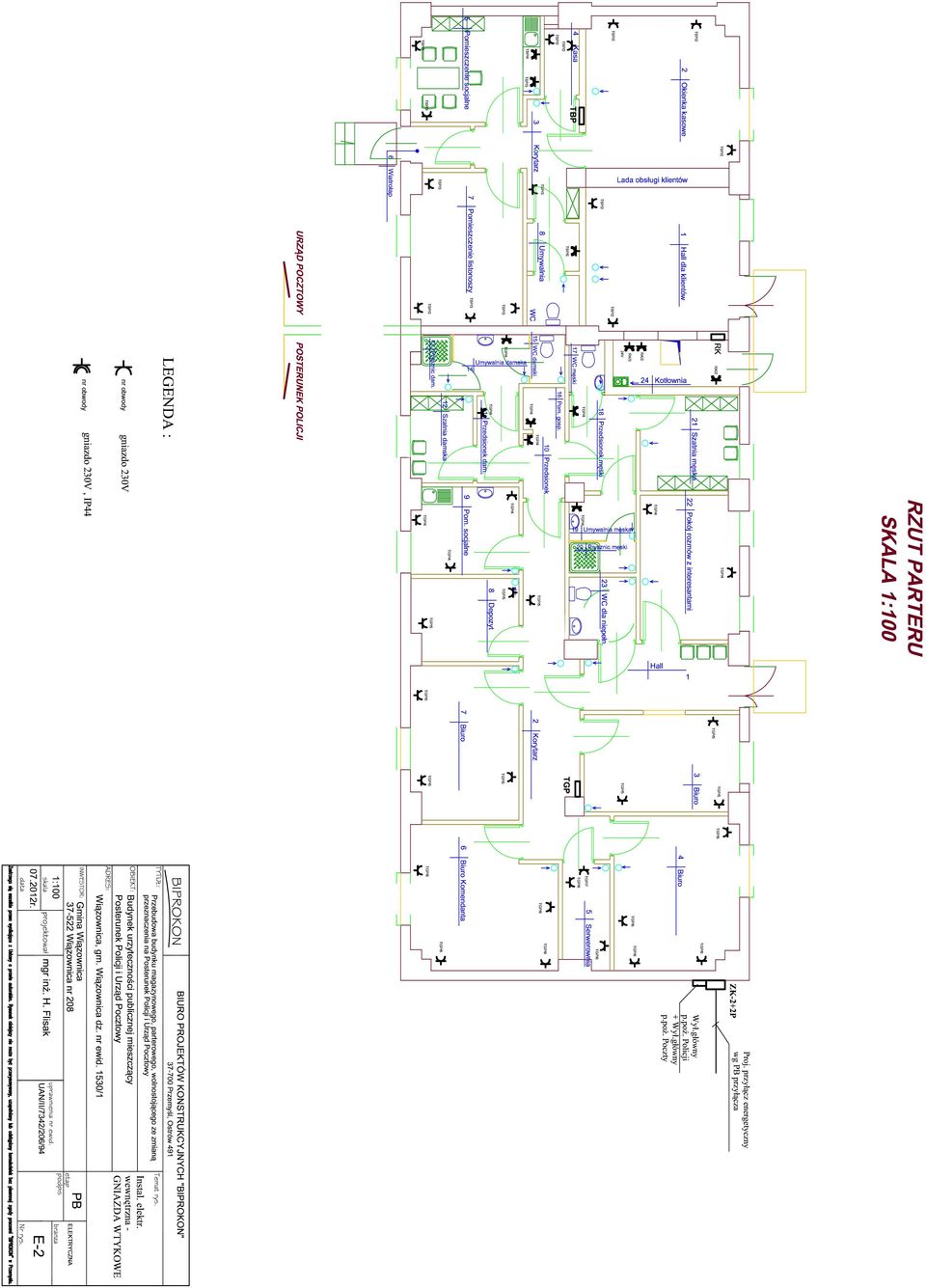

1 OPIS TECHNICZNY Instalacja elektryczna wewnętrzna - przebudowa budynku magazynowego, parterowego, wolnostojącego ze zmianą przeznaczenia na Posterunek Policji i Urząd Pocztowy w Wiązownicy na dz. nr ewid. 1530/1, m. Wiązownica, gm. Wiązownica. Inwestor : Gmina Wiązownica Wiązownica 208 Zawartość opracowania: 1. Strona tytułowa. 2. Opis techniczny 3. Część rysunkowa - Rys. nr E-1 - instal. elektr. wewn. - oświetlenie - Rys. nr E-2 - instal. elektr. wewn. gniazda wtykowe - Rys. nr E-3 - schemat zasilania - Rys. nr E-4 - schemat tablicy bezp. Poczty TBP - Rys. nr E-5 - schemat tablicy głównej Policji TGP - Rys. nr E-6 - schemat rozdzielni kotłowni RK

Strona tytułowa. 2. Opis techniczny 3. Część rysunkowa - Rys. nr E-1 - instal. elektr. wewn. - oświetlenie - Rys. nr E-2 - instal. elektr. wewn. gniazda wtykowe - Rys.

2 Opis techniczny. 1. Zakres projektu. Przedmiotem niniejszego opracowania jest instalacja elektryczna wewnętrzna w przebudowywanym budynku magazynowym, adaptowanym na Posterunek Policji i Urząd Pocztowy w Wiązownicy. Zasilanie. Tablica główna Posterunku Policji (TGP) jak również tablica bezpiecznikowa Urzędu Pocztowego (TBP) zasilane będą ze złącza kablowo-licznikowego ZK-2+. Nad złączem należy zamontować główne wyłączniki p.poż., osobno dla Posterunku Policji jak i dla Urzędu Pocztowego. Wewnętrzne linie zasilające (przekroje - jak na rys. nr E3) od złącza ZK-2+ do tablic prowadzić w korytku w przestrzeni sufitu podwieszanego oraz podtynkowo ( w rurkach) zejścia. Instalacja oświetleniowa. Instalację zaprojektowano przewodami kabelkowymi YDYp 3/4 x 1,5 mm 2 jako podtynkową. Osprzęt podtynkowy. W pomieszczeniach wilgotnych (umywalnie,szatnie itp.) montować osprzęt min. IP44. Typy opraw podano na rys. nr E1. Wyłączniki montować na wysokości 1,15 m od posadzki. Instalacja gniazd 230V. Zasilanie gniazd wtykowych wykonać przewodem YDYp 3x 2,5 mm 2, prowadzić go w korytkach w przestrzeni sufitu podwieszanego oraz podtynkowo ( w rurkach) zejścia. ( z bolcem ochronnym ) montować na wysokości 0,3 m od posadzki, w pomieszczeniu sanitarnych na wysokości 1,15 m (gniazda o min. IP44) Instalacja odgromowa. Instalacja odgromowa istniejąca (po przeprowadzonym remoncie dachu). Jako zwód poziomy wykorzystuje się pokrycie dachu blacha. W związku z montażem stalowego masztu antenowego należy sam maszt jak również jego odciągi połączyć ze zwodem poziomym (blachą). Połączenie wykonać drutem ocynkowany DFe/Zn Ø 8 mm. Przeprowadzić pomiary uziemienia. Ochrona przeciwporażeniowa. Zrealizowana przy pomocy wyłączników nadprądowych i różnicowo-prądowych dla obwodów i bezpieczników topikowych dla WLZ. Instalacja pracować będzie w systemie TN-S. Wszystkie przewody powinny mieć izolację żyły PE w kolorze zielono-żółtym.

Tablica główna Posterunku Policji (TGP) jak również tablica bezpiecznikowa Urzędu Pocztowego (TBP) zasilane będą ze złącza kablowo-licznikowego ZK-2+.

3 Ochronę przed dotykiem bezpośrednim zrealizowano przez izolowanie części czynnych (ochrona podstawowa) oraz stosowanie obudów i osłon o stopniu ochrony co najmniej IP2X. Ochronę przed dotykiem pośrednim zrealizowano przez: - samoczynne wyłączenie zasilania zrealizowane przez przewód ochronny PE i bezpieczniki topikowe oraz wyłączniki nadprądowe, - dla obwodów gniazd wtyczkowych wyłączniki ochronne różnicowo-prądowe o czułości 30 ma, - stosowanie urządzeń o II klasie ochronności. Opracował : mgr inż. Henryk Flisak

Ochronę przed dotykiem pośrednim zrealizowano przez: - samoczynne wyłączenie zasilania zrealizowane przez przewód ochronny PE i

7 A B C D E F G H I J K FR300 4P 40A Q4 Q5 Q6 L333 Q4 Q5 F1 Ochronnik DHENventil TNS 255 Oznaczenia aparatów Identyfikacja obwodu F1 Q4 Q5 TBP/1 TBP/2 TBP/3 TBP/4 TBP/5 Opis Zasilanie ze złącza ZK-2+ Oświetlenie Przepł. podgrzewacz wody Przepł. podgrzewacz wody Przekrój kabla Typ kabla 6 gł. wył. tablicy ochronnik lamki sygnal. 1,5 2,5 2,5 2,5 2,5 YDY 5x6 YdY 3/4x1,5 YDY 3x2,5 YDY 3x2,5 YDY 3x2,5 YDY 3x2,5 Tablica TBP Tablic Bezpiecznikowa Poczta (RWN 3x12) Nr. projektu: 1 C F B E Nr. rysunku: E4 A D Data: Autor: mgr inż. H. Flisak Nr. akrusza: 1 / 1

podgrzewacz wody Przekrój kabla Typ kabla 6 gł. wył. tablicy ochronnik lamki sygnal.

8 A B C D E F G H I J K FR300 4P 40A 4P Q4 L333 10A 10A 10A Q4 Q5 F1 Ochronnik DHENventil TNS 255 Oznaczenia aparatów Identyfikacja obwodu F1 Q4 Q5 TGP/1 TGP/2 TGP/3 TGP/4 TGP/5 Opis Zasilanie ze złącza ZK-2+ Wył. główny tablicy Ochronnik Sygnalizacja Oświetlenie Oświetlenie Oświetlenie Przekrój kabla Typ kabla 10 1,5 1,5 1,5 2,5 2,5 YDY 5x10 YDYp 3/4x1,5 YDYp 3/4x1,5 YDY 3/4x1,5p YDYp 3x2,5 YDYp 3x2,5 Tablica Główna Policja Tablica Główna Policja - TGP (Ekinoxe TX 4x18) Nr. projektu: C F B E Nr. rysunku: E5 A D Data: Autor: mgr inż. H.Flisak Nr. akrusza: 1 / 2

główny tablicy Ochronnik Sygnalizacja Oświetlenie Oświetlenie Oświetlenie Przekrój kabla Typ kabla 10 1,5 1,5 1,5 2,5 2,5 YDY 5x10 YDYp

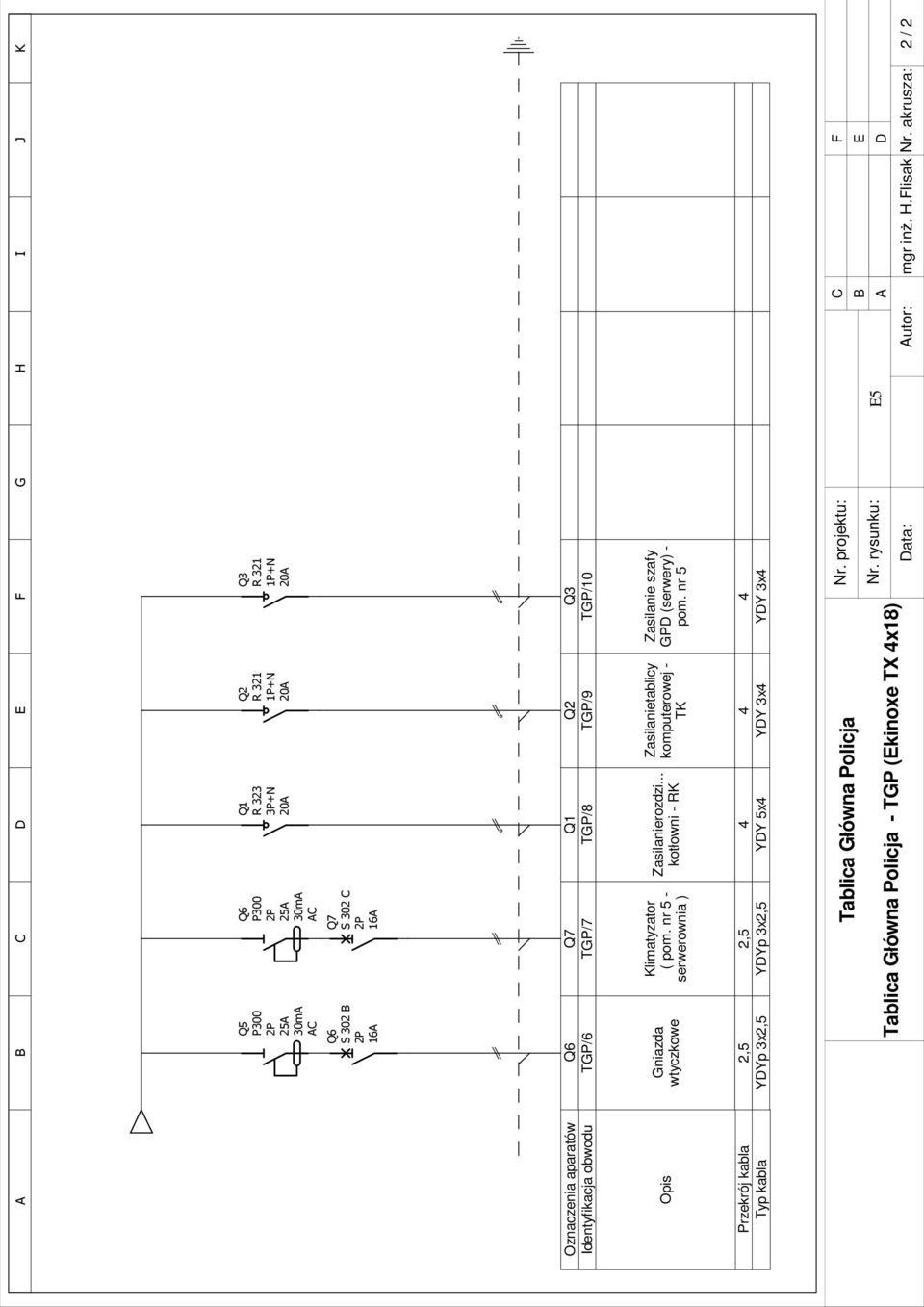

9 A B C D E F G H I J K Q5 Q6 R 323 3P+N 20A R 321 1P+N 20A R 321 1P+N 20A Q6 Q7 S 302 C Oznaczenia aparatów Identyfikacja obwodu Q6 Q7 TGP/6 TGP/7 TGP/8 TGP/9 TGP/10 Opis Klimatyzator ( pom. nr 5 - serwerownia ) Zasilanierozdzi... kotłowni - RK Zasilanietablicy komputerowej - TK Zasilanie szafy GPD (serwery) - pom. nr 5 Przekrój kabla Typ kabla 2,5 2, YDYp 3x2,5 YDYp 3x2,5 YDY 5x4 YDY 3x4 YDY 3x4 Tablica Główna Policja Tablica Główna Policja - TGP (Ekinoxe TX 4x18) Nr. projektu: C F B E Nr. rysunku: E5 A D Data: Autor: mgr inż. H.Flisak Nr. akrusza: 2 / 2

.. kotłowni - RK Zasilanietablicy komputerowej - TK Zasilanie szafy GPD (serwery) - pom.

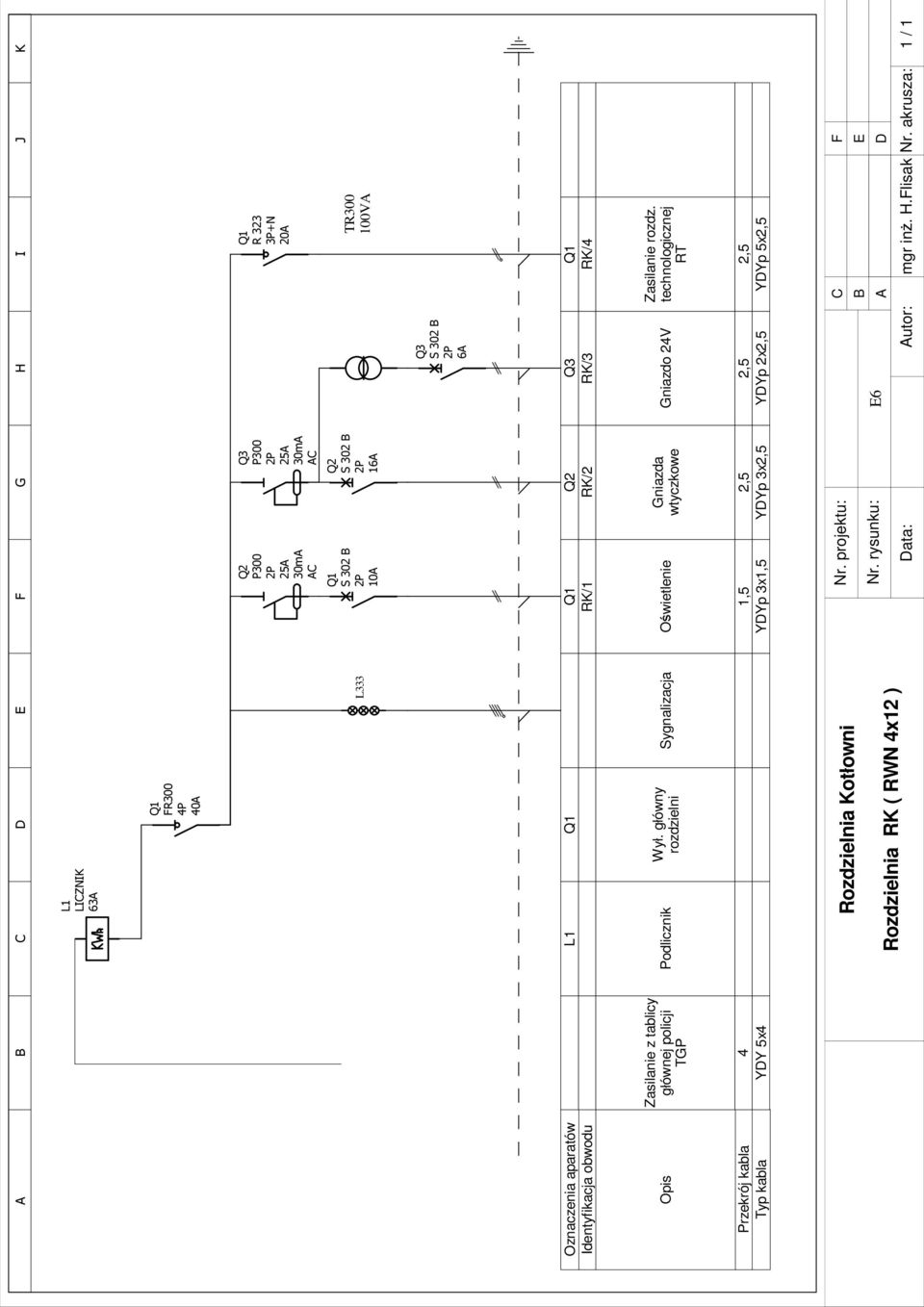

10 A B C D E F G H I J K L1 LICZNIK 63A FR300 4P 40A R 323 3P+N 20A L333 10A TR VA 6A Oznaczenia aparatów Identyfikacja obwodu L1 RK/1 RK/2 RK/3 RK/4 Opis Zasilanie z tablicy głównej policji TGP Podlicznik Wył. główny rozdzielni Sygnalizacja Oświetlenie Gniazdo 24V Zasilanie rozdz. technologicznej RT Przekrój kabla Typ kabla 4 1,5 2,5 2,5 2,5 YDY 5x4 YDYp 3x1,5 YDYp 3x2,5 YDYp 2x2,5 YDYp 5x2,5 Rozdzielnia Kotłowni Rozdzielnia RK ( RWN 4x12 ) Nr. projektu: C F B E Nr. rysunku: E6 A D Data: Autor: mgr inż. H.Flisak Nr. akrusza: 1 / 1

główny rozdzielni Sygnalizacja Oświetlenie Gniazdo 24V Zasilanie rozdz.
