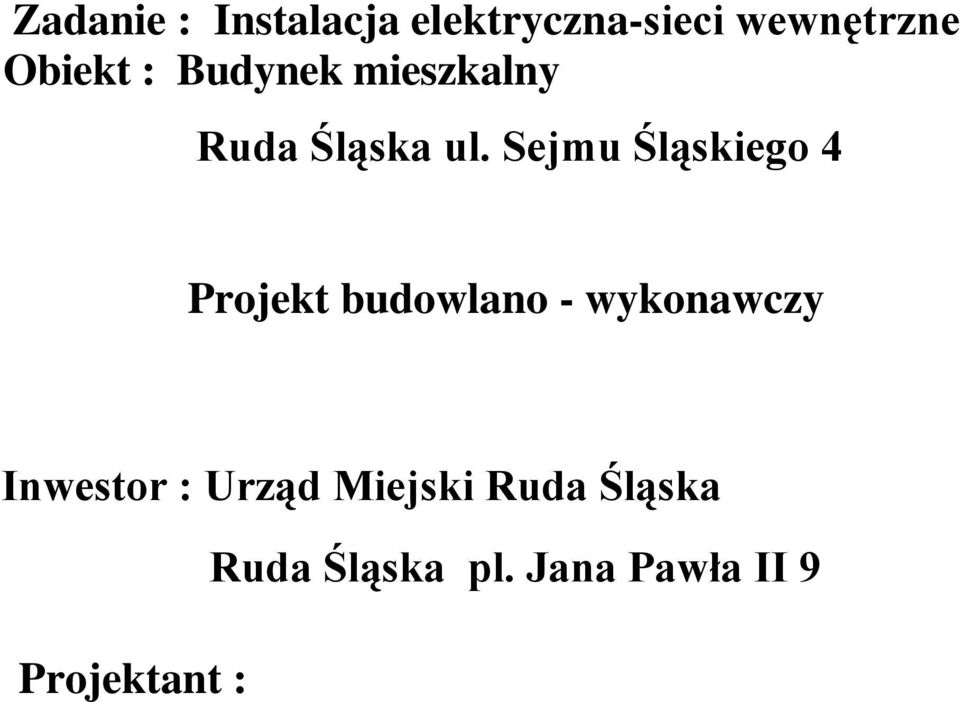

1 Zadanie : Instalacja elektryczna-sieci wewnętrzne Obiekt : Budynek mieszkalny Ruda Śląska ul. Sejmu Śląskiego 4 Projekt budowlano - wykonawczy Inwestor : Urząd Miejski Ruda Śląska Projektant : Ruda Śląska pl. Jana Pawła II 9

2 Projekt zawiera : 1. Opis techniczny 2. Obliczenia techniczne 3. Specyfikacja Techniczna 4. Kosztorys inwestorski, przedmiar robót 5. Rysunki techniczne - plan instalacji - schemat ideowy zasilania

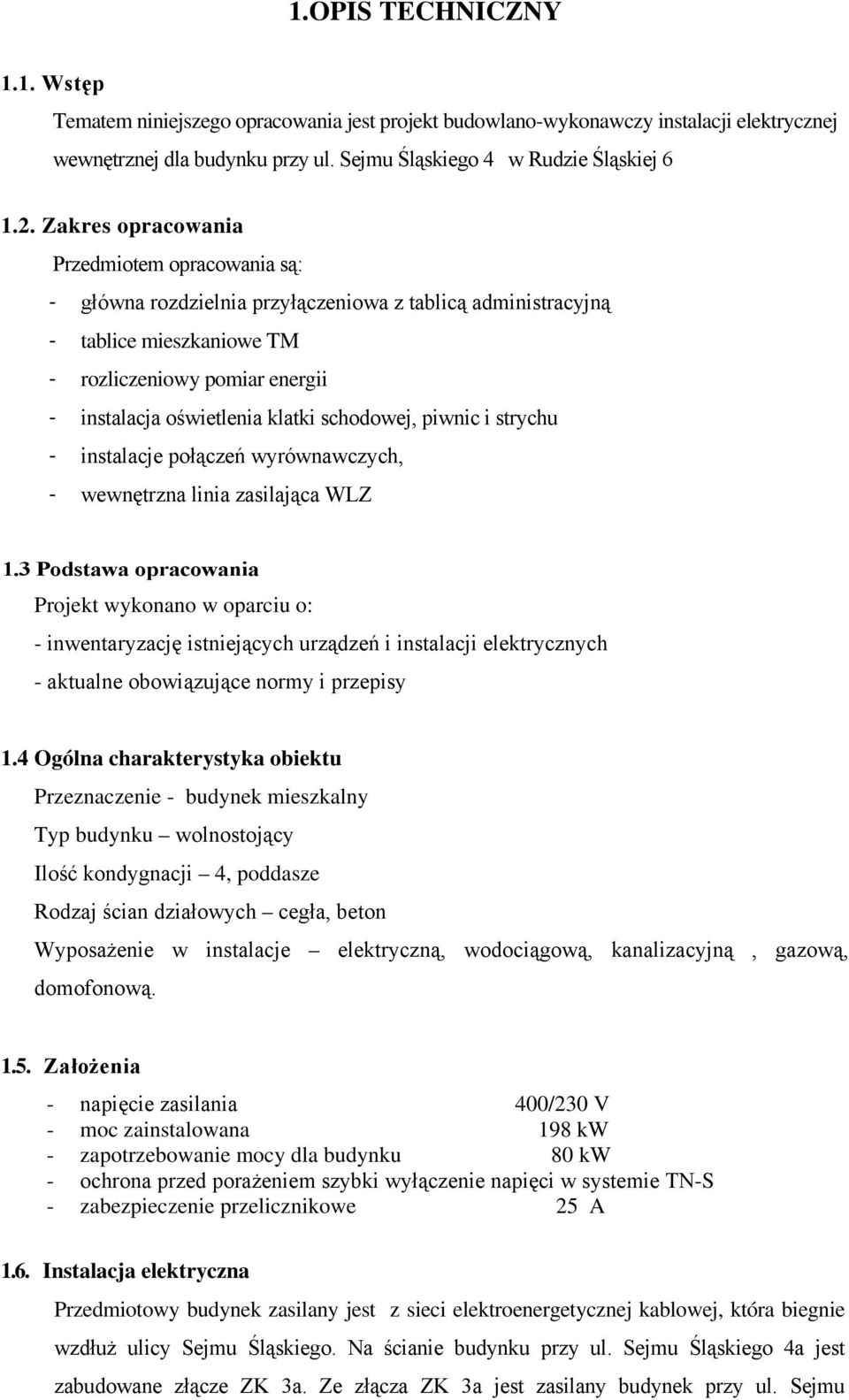

3 1.OPIS TECHNICZNY 1.1. Wstęp Tematem niniejszego opracowania jest projekt budowlano-wykonawczy instalacji elektrycznej wewnętrznej dla budynku przy ul. Sejmu Śląskiego 4 w Rudzie Śląskiej Zakres opracowania Przedmiotem opracowania są: - główna rozdzielnia przyłączeniowa z tablicą administracyjną - tablice mieszkaniowe TM - rozliczeniowy pomiar energii - instalacja oświetlenia klatki schodowej, piwnic i strychu - instalacje połączeń wyrównawczych, - wewnętrzna linia zasilająca WLZ 1.3 Podstawa opracowania Projekt wykonano w oparciu o: - inwentaryzację istniejących urządzeń i instalacji elektrycznych - aktualne obowiązujące normy i przepisy 1.4 Ogólna charakterystyka obiektu Przeznaczenie - budynek mieszkalny Typ budynku wolnostojący Ilość kondygnacji 4, poddasze Rodzaj ścian działowych cegła, beton Wyposażenie w instalacje elektryczną, wodociągową, kanalizacyjną, gazową, domofonową Założenia - napięcie zasilania 400/230 V - moc zainstalowana 198 kw - zapotrzebowanie mocy dla budynku 80 kw - ochrona przed porażeniem szybki wyłączenie napięci w systemie TN-S - zabezpieczenie przelicznikowe 25 A 1.6. Instalacja elektryczna Przedmiotowy budynek zasilany jest z sieci elektroenergetycznej kablowej, która biegnie wzdłuż ulicy Sejmu Śląskiego. Na ścianie budynku przy ul. Sejmu Śląskiego 4a jest zabudowane złącze ZK 3a. Ze złącza ZK 3a jest zasilany budynek przy ul. Sejmu

schodowej, piwnic i strychu - instalacje połączeń wyrównawczych, - wewnętrzna linia zasilająca WLZ 1.

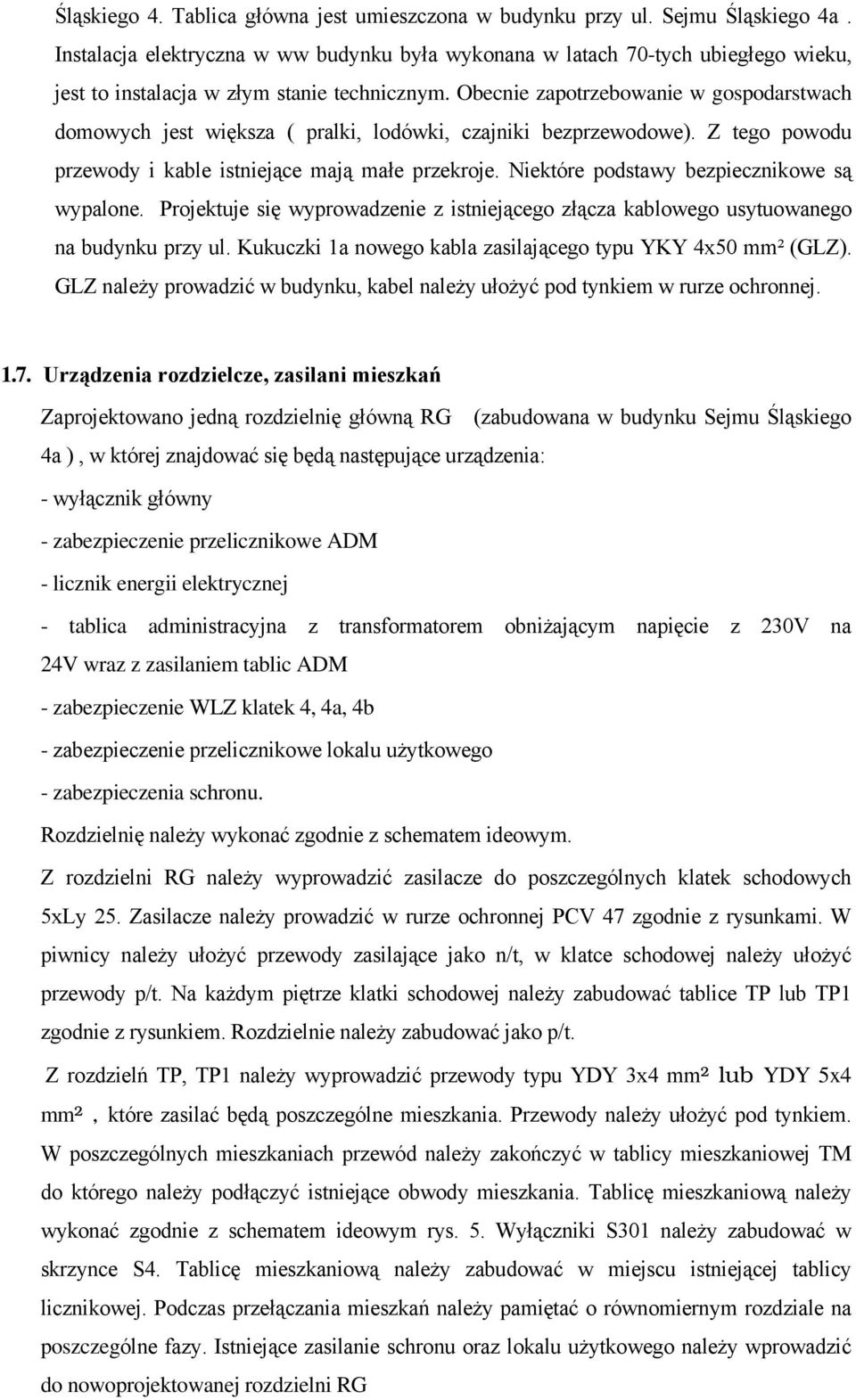

4 Śląskiego 4. Tablica główna jest umieszczona w budynku przy ul. Sejmu Śląskiego 4a. Instalacja elektryczna w ww budynku była wykonana w latach 70-tych ubiegłego wieku, jest to instalacja w złym stanie technicznym. Obecnie zapotrzebowanie w gospodarstwach domowych jest większa ( pralki, lodówki, czajniki bezprzewodowe). Z tego powodu przewody i kable istniejące mają małe przekroje. Niektóre podstawy bezpiecznikowe są wypalone. Projektuje się wyprowadzenie z istniejącego złącza kablowego usytuowanego na budynku przy ul. Kukuczki 1a nowego kabla zasilającego typu YKY 4x50 mm² (GLZ). GLZ należy prowadzić w budynku, kabel należy ułożyć pod tynkiem w rurze ochronnej Urządzenia rozdzielcze, zasilani mieszkań Zaprojektowano jedną rozdzielnię główną RG (zabudowana w budynku Sejmu Śląskiego 4a ), w której znajdować się będą następujące urządzenia: - wyłącznik główny - zabezpieczenie przelicznikowe ADM - licznik energii elektrycznej - tablica administracyjna z transformatorem obniżającym napięcie z 230V na 24V wraz z zasilaniem tablic ADM - zabezpieczenie WLZ klatek 4, 4a, 4b - zabezpieczenie przelicznikowe lokalu użytkowego - zabezpieczenia schronu. Rozdzielnię należy wykonać zgodnie z schematem ideowym. Z rozdzielni RG należy wyprowadzić zasilacze do poszczególnych klatek schodowych 5xLy 25. Zasilacze należy prowadzić w rurze ochronnej PCV 47 zgodnie z rysunkami. W piwnicy należy ułożyć przewody zasilające jako n/t, w klatce schodowej należy ułożyć przewody p/t. Na każdym piętrze klatki schodowej należy zabudować tablice TP lub TP1 zgodnie z rysunkiem. Rozdzielnie należy zabudować jako p/t. Z rozdzielń TP, TP1 należy wyprowadzić przewody typu YDY 3x4 mm² lub YDY 5x4 mm², które zasilać będą poszczególne mieszkania. Przewody należy ułożyć pod tynkiem. W poszczególnych mieszkaniach przewód należy zakończyć w tablicy mieszkaniowej TM do którego należy podłączyć istniejące obwody mieszkania. Tablicę mieszkaniową należy wykonać zgodnie z schematem ideowym rys. 5. Wyłączniki S301 należy zabudować w skrzynce S4. Tablicę mieszkaniową należy zabudować w miejscu istniejącej tablicy licznikowej. Podczas przełączania mieszkań należy pamiętać o równomiernym rozdziale na poszczególne fazy. Istniejące zasilanie schronu oraz lokalu użytkowego należy wprowadzić do nowoprojektowanej rozdzielni RG

Obecnie zapotrzebowanie w gospodarstwach domowych jest większa ( pralki, lodówki, czajniki bezprzewodowe). Z tego powodu przewody i kable istniejące mają małe przekroje.

5 1.8. Instalacja administracyjne Tablicę administracyjną zaprojektowano razem z rozdzielną główną RG dla klatki 4a oraz jako tablicę ADM dla klatki 4 oraz 4b. Obwody administracyjne będą zabezpieczone wyłącznikami S 301. W skład instalacji administracyjnej wchodzi oświetlenie wejść do budynku, numer posesyjny, oświetlenie klatki schodowej, oświetlenie strychu, oświetlenie ganka piwnicznego. Instalację na klatce schodowej należy wykonać pod tynkiem, natomiast instalację w piwnicy i strychu jako natynkową. W tablicach administracyjnych projektuje się jedno gniazdo 230V. Automat schodowy, który steruje oświetleniem na klatce schodowej należy zabudować w wersji z przeciwblokadą. Zgodnie z założeniem cala instalacja jest wykonana na napięcie 24 V. Całość instalacji wykonać przewodem YDY 3x2,5 mm² za wyjątkiem oświetlenia na klatce schodowej którą należy wykonać za pomocą przewodu YDY 4x2,5 mm². W związku z projektowanym napięciem w obwodach ADM 24V dodatkowo należy zabudować w każdej komórce piwnicznej lokatorskiej wyłącznik n/t oraz oprawę typu WOS z żarówką max 40W. Zasilanie komórek piwnicznych należy wykonać z ganka piwnicznego nowej instalacji elektrycznej. 1.9 Ochrona przeciwporażeniowa Zgodnie z PN-91/E-05009, jako system ochrony od porażeń prądem elektrycznym zastosowano samoczynne szybkie wyłączenie zasilania. Zastosowane wkładki bezpiecznikowe i wyłączniki samoczynne mają zapewnić dostatecznie szybkie wyłączenie zasilania zgodne z normą. Przed oddaniem instalacji elektrycznej do eksploatacji należy dokonać sprawdzenia skuteczności ochrony przeciwporażeniowej i rezystancji izolacji przewodów pomiarem. Jako system zasilania przyjęto system TN-C-S, przy czym rozdział przewodu ochronno-neutralnego PEN, na neutralny N i ochronny PE występuje w rozdzielni głównej. Miejsce rozgałęzienia przewodów N i PE należy uziemić R<10Ω. W rozdzielni głównej należy zabudować szynę wyrównawczą, do której należy podłączyć wszystkie wychodzące z budynku rurociągi metalowe za pomocą linki Ly 16 mm²..

W skład instalacji administracyjnej wchodzi oświetlenie wejść do budynku, numer posesyjny, oświetlenie klatki schodowej, oświetlenie strychu, oświetlenie ganka piwnicznego.

6 OBLICZENIA TECHNICZNE 2.1. Zestawienie mocy zapotrzebowanej P B zapotrzebowanie mocy 80 kw I B = 123 A l n = 160 A (zamontować wkładki bezpiecznikowe w złączu ZK 3a) Zaprojektowano linię kablową YKY 4 x 50 mm 2 o obciążalności długotrwałej I d = 170 A I B = 59A<l n = 63A< I d = 110 A 2.2 Obliczenie spadku napięcia dla kabla zasilającego Zasilanie U% = Pxlx100/γxSxU² U% =80000x12x100/55x50x400² x50x100/55x25x400² = 0,89 % 0,89% < Udop = 2%

bezpiecznikowe w złączu ZK 3a) Zaprojektowano linię kablową YKY 4 x 50 mm 2 o obciążalności długotrwałej I d =
