1 OPIS TECHNICZNY A. CZĘŚĆ OPISOWA I. STRONA TYTUŁOWA II. OPIS TECHNICZNY 1. Informacje ogólne podstawa formalna opracowania projektu 1.2. przedmiot i zakres opracowania 1.3. podstawa techniczna projektu 2. Stan istniejący. 2.1 Istniejąca tablica główna 2.2 Instalacja odgromowa na dachu 3. STAN PROJEKTOWANY 3.1. WYMIANA TABLICY GŁÓWNEJ 3.2. ZASILANIE CENTRALI WENTYLACYJNEJ 3.3. OCHRONA PRZED ZALODZENIEM RYNIEN I RUR SPUSTOWYCH WYMIANA INSTALACJI ODGROMOWEJ NA DACHU 4. ZAGADNIENIA B.H.P. 4.1.OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM 4.2.OCHRONA PRZECIWPOŻAROWA B. CZĘŚĆ GRAFICZNA Rys. IE-1 Rys. IE-2. Rys. IE-3 Rys. IE-4 Schemat tablicy głównej TG Widok tablicy głównej TG Rzut parteru lokalizacja tablicy TG, zasilanie CW i podgrzewania koryt ściekowych i rur spustowych Rzut dachu instalacja odgromowa, siłowa, podgrzewanie przeciwoblodzeniowe

3. OCHRONA PRZED ZALODZENIEM RYNIEN I RUR SPUSTOWYCH 3..4. WYMIANA INSTALACJI ODGROMOWEJ NA DACHU 4. ZAGADNIENIA B.H.P. 4.1.OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM 4.2.OCHRONA PRZECIWPOŻAROWA B.

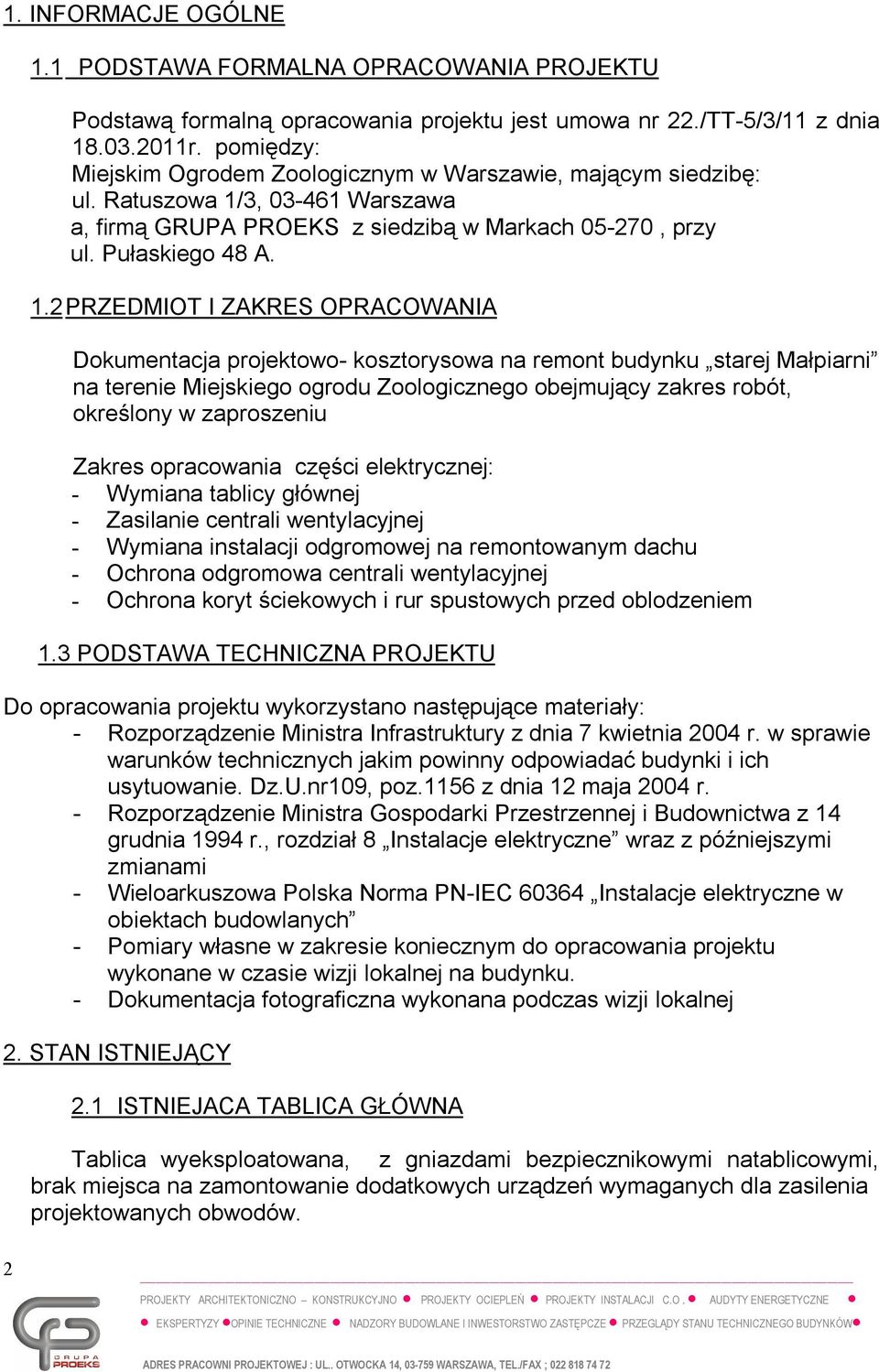

2 1. INFORMACJE OGÓLNE 1.1 PODSTAWA FORMALNA OPRACOWANIA PROJEKTU Podstawą formalną opracowania projektu jest umowa nr 22./TT-5/3/11 z dnia r...pomiędzy: Miejskim Ogrodem Zoologicznym w Warszawie, mającym siedzibę: ul. Ratuszowa 1/3, Warszawa a, firmą GRUPA PROEKS z siedzibą w Markach , przy ul. Pułaskiego 48 A. 1.2 PRZEDMIOT I ZAKRES OPRACOWANIA Dokumentacja projektowo- kosztorysowa na remont budynku starej Małpiarni na terenie Miejskiego ogrodu Zoologicznego obejmujący zakres robót, określony w zaproszeniu Zakres opracowania części elektrycznej: - Wymiana tablicy głównej - Zasilanie centrali wentylacyjnej - Wymiana instalacji odgromowej na remontowanym dachu - Ochrona odgromowa centrali wentylacyjnej - Ochrona koryt ściekowych i rur spustowych przed oblodzeniem 1.3 PODSTAWA TECHNICZNA PROJEKTU Do opracowania projektu wykorzystano następujące materiały: - Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U.nr109, poz.1156 z dnia 12 maja 2004 r. - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z 14 grudnia 1994 r., rozdział 8 Instalacje elektryczne wraz z późniejszymi zmianami - Wieloarkuszowa Polska Norma PN-IEC Instalacje elektryczne w obiektach budowlanych - Pomiary własne w zakresie koniecznym do opracowania projektu wykonane w czasie wizji lokalnej na budynku. - Dokumentacja fotograficzna wykonana podczas wizji lokalnej 2. STAN ISTNIEJĄCY 2.1 ISTNIEJACA TABLICA GŁÓWNA Tablica wyeksploatowana, z gniazdami bezpiecznikowymi natablicowymi, brak miejsca na zamontowanie dodatkowych urządzeń wymaganych dla zasilenia projektowanych obwodów. 2

3, 03-461 Warszawa a, firmą GRUPA PROEKS z siedzibą w Markach 05-270, przy ul. Pułaskiego 48 A. 1.

3 2.2. INSTALACJA ODGROMOWA NA DACHU Istniejąca instalacja odgromowa jest wykonana w części drutem o średnicy 6mm wymagana jest średnica 8 mm. Przewody zwodów poziomych są częściowo skorodowane a w związku z koniecznością ich demontażu podczas remontu dachu nie będą materiałem pełnowartościowym do ponownego montażu. Przewody odprowadzające, złącza kontrolne, przewody uziemiające oraz uziom pozostają bez zmian. 3. STAN PROJEKTOWANY 3.1. WYMIANA TABLICY GŁÓWNEJ W miejscu istniejącej tablicy, w pomieszczeniu gospodarczym (nr 17) planuje się zamontować nową tablicę główną TG z urządzeniami pokazanymi na rys. nr IE-1 i IE-2. Należy powiększyć istniejącą wnękę (400x400). Stosować urządzenia firmy Legrand lub równorzędne. Do tablicy głównej, od istniejącego uziemienia doprowadzić bednarkę FeZn 25x4 mm w rurze grubościennej o grubości ścianki. 5mm RB 47 n/t. Do bednarki podłączyć punkt PE tablicy oraz zaciski wyjściowe ochronników przepięciowych ZASILANIE CENTRALI WENTYLACYJNEJ Od tablicy głównej TG do wyłącznika głównego centrali wentylacyjnej na dachu należy doprowadzić obwód wykonany przewodem YDY 5x6 mm 2, przewody w pomieszczeniu gospodarczym prowadzić p/t ; przejście przez strop wykonać obok przewodów wentylacyjnych. Załączenie wentylacji będzie realizowane przewodem YDY 4x1,5 mm 2 z panelu sterującego (dostarcza i montuje wykonawca wentylacji) zamontowanego w pomieszczeniu gospodarczym nr 17. Podejście przewodu do centrali wentylacyjnej na dachu wykonać w rurkach odpornych na promienie UV OCHRONA PRZED ZALODZENIEM RYNIEN I RUR SPUSTOWYCH Na powierzchni dachu w korycie ściekowym oraz w rurach spustowych planuje się zastosować samoregulujący system grzejny oparty o przewody ICE-PROTEKTOR/T o mocy 18 W/m w powietrzu oraz 36 W/m w lodzie. Do sterowania ogrzewania zastosowano komplet LTR2-R7 składający się z regulatora LTR2 zamontowanego w tablicy głównej oraz czujnika temperatury ETF i czujnika wilgotności ETOR-55 zamontowanych na dachu. Przewody grzejne mocować typowymi akcesoriami; taśma montażowa, klipsy do rynien i rur spustowych, zwieszakami do łańcucha i łańcuchami. Przewody zasilające w pomieszczeniu gospodarczym prowadzić p/t ; przejście przez strop wykonać obok przewodów wentylacyjnych, przewody na dachu wykonać w rurkach odpornych na promienie UV. 3

Przewody odprowadzające, złącza kontrolne, przewody uziemiające oraz uziom pozostają bez zmian. 3. STAN PROJEKTOWANY 3.1.

4 3..4. WYMIANA INSTALACJI ODGROMOWEJ NA DACHU Zwody poziome na dachu na obrzeżach budynku (na obróbkach blacharskich) wykonać z pręta stalowego ocynkowanego FeZn Ø8 mm metodą naprężną stosując wsporniki pośrednie lutowane do blachy. Planuje się wykorzystać istniejące wsporniki przeznaczone do naprężnego prowadzenia instalacji odgromowej. Na części dachu pokrytym papą planuje się prowadzić zwody poziome na wspornikach klejonych do papy. Na kominach wentylacyjnych należy zamontować nowe wsporniki ścienne montując dodatkowo antenki z pręta stalowego ocynkowanego FeZn Ø8 mm w taki sposób, aby wystawały ok. 40 cm ponad powierzchnię kominów. Wszystkie elementy budowlane nie przewodzące, znajdujące się nad powierzchnią dachu (kominy, ściany przeciwpożarowe,) należy wyposażyć w zwody i połączyć z siatką zwodów zamocowanych na powierzchni dachu. Przy centrali wentylacyjnej planuje się ustawić 2 maszty odgromowe o wysokości 2 m na podstawie betonowej. Wszystkie metalowe części budynku znajdujące się na powierzchni dachu (obróbki blacharskie, drabinki) powinny być połączone z najbliższym zwodem lub przewodem odprowadzającym. W tablicy TG planuje się zamontować ochronniki przepięciowe typu ZAGADNIENIA B.H.P OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne dostępne będą tylko dla upoważnionych osób obsługi. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się SZYBKIE WYŁĄCZENIE ZASILANIA, realizowane przez wyłączniki różnicowoprądowe, wyłączniki nadmiarowo prądowe, wkładki bezpiecznikowe. W TG będą wykonane oddzielne szyny N i PE. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji inwestycji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich nowo montowanych urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń.

Na części dachu pokrytym papą planuje się prowadzić zwody poziome na wspornikach klejonych do papy.

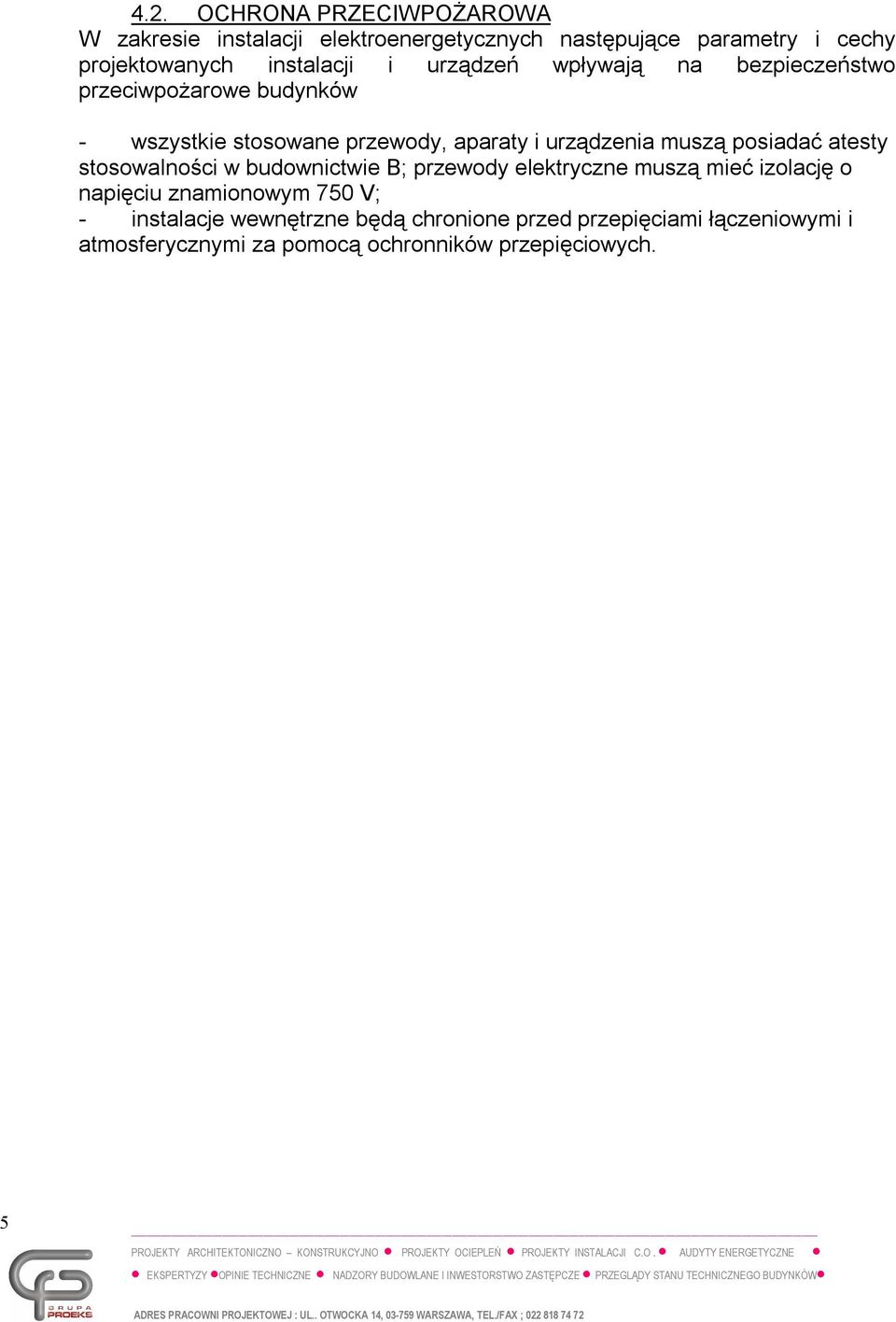

5 4.2. OCHRONA PRZECIWPOŻAROWA W zakresie instalacji elektroenergetycznych następujące parametry i cechy projektowanych instalacji i urządzeń wpływają na bezpieczeństwo przeciwpożarowe budynków - wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B; przewody elektryczne muszą mieć izolację o napięciu znamionowym 750 V; - instalacje wewnętrzne będą chronione przed przepięciami łączeniowymi i atmosferycznymi za pomocą ochronników przepięciowych. 5

urządzenia muszą posiadać atesty stosowalności w budownictwie B; przewody elektryczne muszą mieć izolację o napięciu

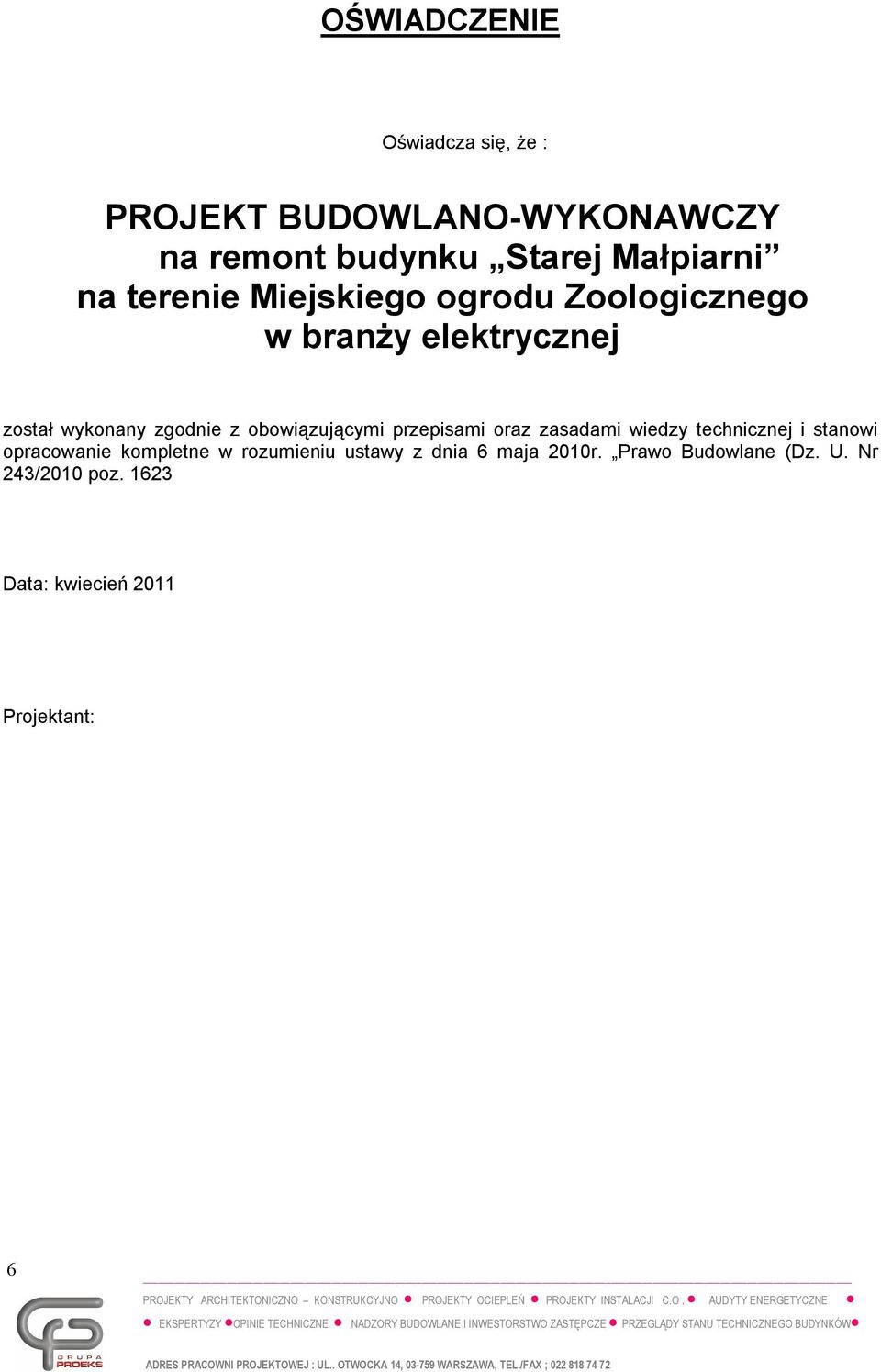

6 OŚWIADCZENIE Oświadcza się, że : PROJEKT BUDOWLANO-WYKONAWCZY na remont budynku Starej Małpiarni na terenie Miejskiego ogrodu Zoologicznego w branży elektrycznej został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i stanowi opracowanie kompletne w rozumieniu ustawy z dnia 6 maja 2010r. Prawo Budowlane (Dz. U. Nr 243/2010 poz Data: kwiecień 2011 Projektant: 6

obowiązującymi przepisami oraz zasadami wiedzy technicznej i stanowi opracowanie kompletne w
