1 Kable grzejne deviflex DTIP-18 Kable grzejne DTIP-18 znajdują szerokie zastosowanie. Mogą być z powodzeniem uŝywane w instalacjach ogrzewania podłogowego wewnątrz pomieszczeń (systemy grzania całodobowego, systemy akumulacyjne), jak równieŝ w instalacjach zewnętrznych (zabezpieczenia przeciwoblodzeniowe podjazdów do garaŝy, instalacje w rynnach i rurach spustowych, itp.). Niniejsza instrukcja opisuje podstawowe instalacje wykorzystujące kable grzejne DTIP-18. Zakres zastosowań Zakres stosowania W/m Max. W/m Rodzaj czujnika Łazienka Podłogowy Pokój dzienny Powietrzny Pracownia Powietrzny Sypialnia Powietrzny Korytarz, hall Powietrzny Przedsionek Podłogowy Grzanie dodatkowe Podłogowy Place sportowe Ziemny Cieplarnie Ziemny Warsztaty Powietrzny Kościoły/garaŜe Powietrzny/Podłogowy Grzanie akumulacyjne Specjalny Przeciwoblodzeniowo Powietrzny/Przeciwobl Rynny i rury spustowe Powietrzny/Przeciwobl Wysuszanie betonu Podłogowy Dane techniczne Kabel Typ Napięcie znamionowe Moc jednostkowa Średnica Izolacja zewnętrzna Izolacja przewodów Max. temp. pracy Certyfikaty deviflex DTIP-18 Jednostronnie zasilany; dwuŝyłowy z ekranem 30 V 18 W/m 7, mm PVC 90 o C PEX (Polietylen) 65 o C znak B, CE 1

2 Podłączanie Faza: Brązowy Zero robocze: Niebieski Zero ochronne: śółto/zielony MontaŜ kabla grzejnego w podłogach betonowych NaleŜy rozmieścić równomiernie kabel na podłoŝu, zachowując parzystą liczbę Ŝył grzejnych. W miejscach, w których jest planowane późniejsze umieszczenie toalet, wanien lub brodzików, nie naleŝy układać kabli grzejnych. W celu szybkiego i dokładnego ułoŝenia kabla grzejnego, zaleca się stosowanie taśmy montaŝowej devifast, posiadającej uchwyty mocujące co,5cm. JeŜeli jest przewidziane uŝycie czujnika podłogowego, naleŝy pomiędzy dwiema gałęziami grzejnymi umieścić w betonie rurkę aluminiową lub rurkę z tworzywa sztucznego o średnicy 16mm. Rurkę tą naleŝy umieścić w podłodze i w ścianie (łącząc rurki łącznikiem elastycznym) tak, aby dochodziły one do miejsca montaŝu termostatu. UmoŜliwi ona umieszczenie czujnika temperatury w podłodze. Podczas betonowania naleŝy zwrócić szczególną uwagę na wyeliminowanie moŝliwości uszkodzenia przez taczki, szufle i inne narzędzia o ostrych krawędziach. Beton uŝyty do zalania kabla grzejnego nie powinien zawierać ostrych kamieni. NaleŜy przewidzieć oznaczenia miejsc, w których zlokalizowano mufy i końcówki oraz wykonać szkic ułoŝenia kabla w pomieszczeniu (zaznaczając podstawowe wymiary). Ułatwi to po zabetonowaniu odtworzenie trasy kabla. Cały kabel oraz mufa łączeniowa i końcówki kabla winny być umieszczane w betonie. W przypadku zagłębienia się kabla grzejnego w warstwę izolacyjną lub teŝ przykrycia go materiałem izolacyjnym nastąpi podniesienie temperatury pracy kabla, co w skrajnym

3 przypadku moŝe doprowadzić do jego uszkodzenia. Z uwagi na proces wiązania betonu, ogrzewanie moŝna załączyć dopiero po całkowitym wyschnięciu masy betonowej (ok.30 dni). Regulacja kabla grzejnego powinna odbywać się poprzez termostat w połączeniu z czujnikiem podłogowym (grzanie pomocnicze) lub teŝ z powietrznym i podłogowym w przypadku grzania zasadniczego (maksymalna temperatura pod podłogą drewnianą połoŝoną bezpośrednio na betonie powinna wynosić 6 o C). Instalowanie kabla grzejnego w ziemi, cieplarniach, kompostowniach itp. Przy zastosowaniu kabla grzejnego deviflex w ogrodnictwie (dla poprawy wzrostu roślin) lub na ziemnych boiskach sportowych nie naleŝy przekraczać obciąŝenia 100W/m. Aby uniknąć mechanicznego uszkodzenia kabla, naleŝy umieszczać go na odpowiedniej głębokości, przy zachowaniu odpowiednich warstw. Kabel układa się w drobnym, ubitym piasku. W Ŝadnym razie nie naleŝy umieszczać kabla bezpośrednio w gruncie próchniczym, gdyŝ działa on izolująco. W efekcie ciepło nie moŝe być oddawane do ziemi i kabel ulega zniszczeniu. Odstęp 15 cm między Ŝyłami kabla zapewnia obciąŝenie 100W/m. NaleŜy zwracać uwagę, aby Ŝyły kabla nie stykały się i nie krzyŝowały się ze sobą, gdyŝ w takich miejscach powstaje koncentracja ciepła, która prowadzi do zniszczenia kabli. Zaleca się stosować tablicę ostrzegawczą z napisem: Uwaga! Kabel grzejny w ziemi! Tablica powinna być umieszczona ok. 50cm nad ziemią. Miejsca ułoŝenia kabli powinny być zaznaczone Ŝółtymi plastykowymi paskami ułoŝonymi w ziemi bezpośrednio nad kablem (ok. 8cm). 3

4 Instalowanie kabla grzejnego pod płytami chodnikowymi, nawierzchniami drogowymi itp. Określenie wymaganej mocy grzejnej jest w tych przypadkach trudne, gdyŝ zaleŝy ona bardzo od warunków klimatycznych (wiatru, temperatury), izolacji pod kablem, grubości chronionej warstwy nad kablem itp. Jako reguła moŝe być stosowane obciąŝenie W/m, co odpowiada 7,5cm lub 6 cm między Ŝyłami kabla. Instalowanie kabla grzejnego w rynnach i rurach spustowych Kable grzejne deviflex instalowane w rynnach i rurach spustowych zapobiegają kosztownym remontom związanym z uszkodzeniami mogącymi powstać podczas zamarzania i topnienia śniegu w okresie zimowym. -Układając kable grzejne w rynnach i rurach spustowych, naleŝy unieruchamiając je za pomocą specjalnych uchwytów tak, jak zostało to pokazane na zamieszczonych rysunkach. -Odstępy między chwytami powinny wynosić ok. 5cm. -Instalowanie kabla grzejnego w rurach spustowych odbywa się za pomocą specjalnego łańcucha do którego przymocowuje się uchwyty mocujące. -W rynnach i rurach spustowych metalowych moc kabli powinna wynosić 30 W/m. -Wymagane obciąŝenie moŝna uzyskać poprzez równoległe ułoŝenie dwóch krótszych kabli grzejnych lub teŝ jednego kabla grzejnego o podwójnej długości. -Łańcuch w rurze spustowej zainstalować moŝna albo poprzez przymocowanie go do krótkiego metalowego pręta (rurki) umieszczonego poprzecznie nad otworem rury spustowej lub teŝ podwieszając łańcuch do haka zamocowanego do drewnianej konstrukcji dachu. -Ekonomiczność systemu moŝna znacznie podnieść instalując kable grzejne razem z termostatem (devireg 850, 330) wraz z układem odpowiednich czujników. -NaleŜy wyłączać kabel grzejny poza sezonem zimowym. 4

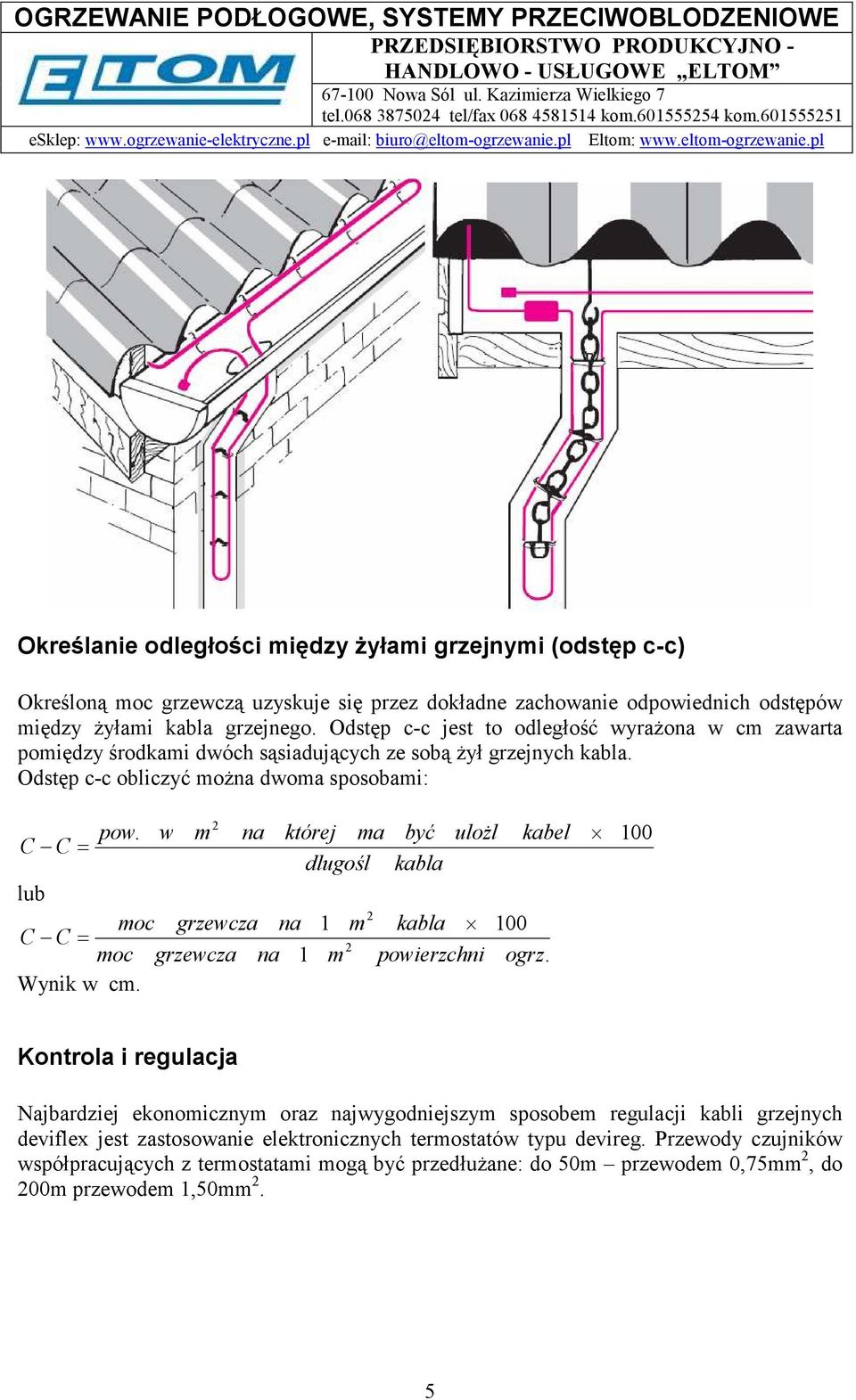

5 Określanie odległości między Ŝyłami grzejnymi (odstęp c-c) Określoną moc grzewczą uzyskuje się przez dokładne zachowanie odpowiednich odstępów między Ŝyłami kabla grzejnego. Odstęp c-c jest to odległość wyraŝona w cm zawarta pomiędzy środkami dwóch sąsiadujących ze sobą Ŝył grzejnych kabla. Odstęp c-c obliczyć moŝna dwoma sposobami: pow. w m na której ma być uloŝl kabel C C = dlugośl kabla lub moc grzewcza na 1 m kabla 100 C C = moc grzewcza na 1 m powierzchni ogrz. Wynik w cm. 100 Kontrola i regulacja Najbardziej ekonomicznym oraz najwygodniejszym sposobem regulacji kabli grzejnych deviflex jest zastosowanie elektronicznych termostatów typu devireg. Przewody czujników współpracujących z termostatami mogą być przedłuŝane: do 50m przewodem 0,75mm, do 00m przewodem 1,50mm. 5
