Technik elektryk 311[08] Zadanie praktyczne

Transkrypt

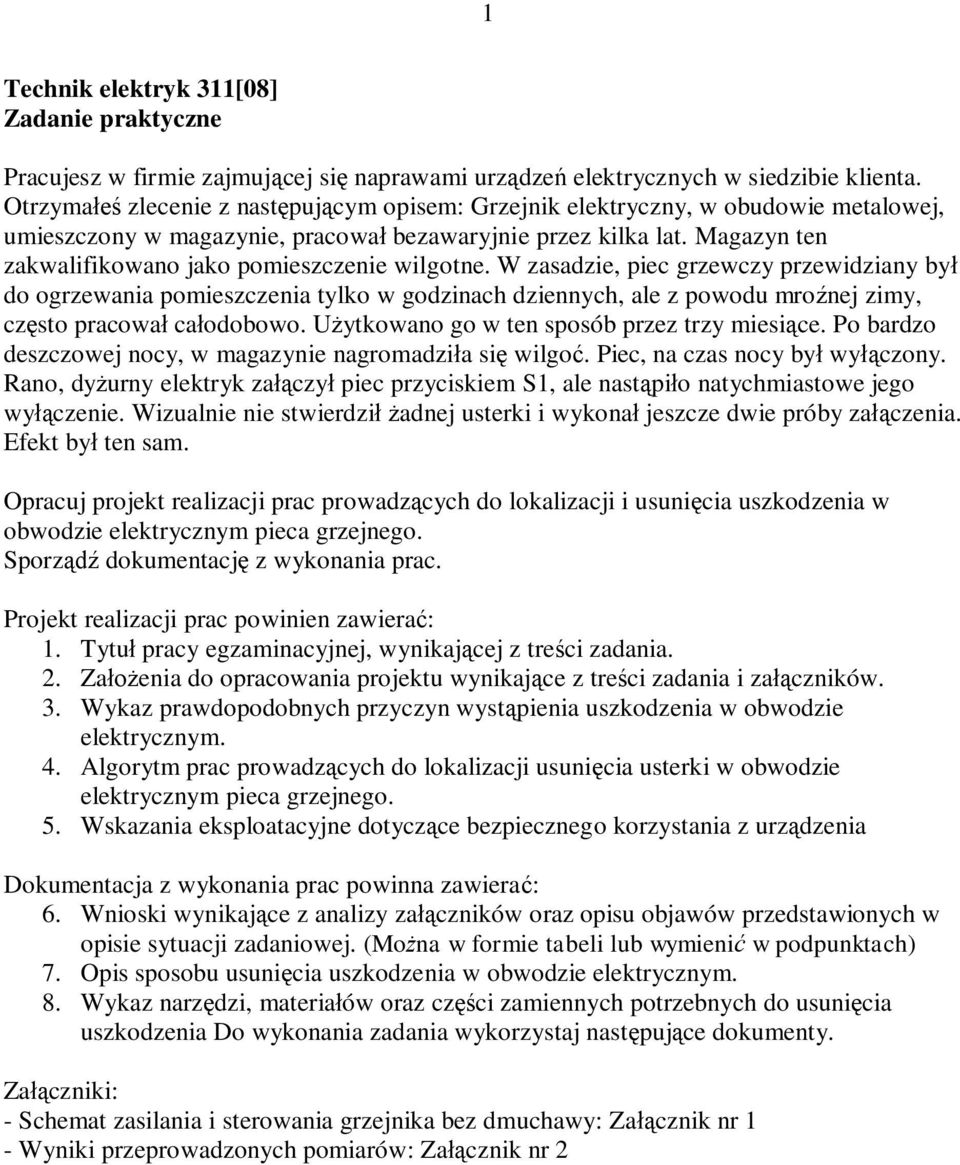

1 1 Technik elektryk 311[08] Zadanie praktyczne Pracujesz w firmie zajmującej się naprawami urządzeń elektrycznych w siedzibie klienta. Otrzymałeś zlecenie z następującym opisem: Grzejnik elektryczny, w obudowie metalowej, umieszczony w magazynie, pracował bezawaryjnie przez kilka lat. Magazyn ten zakwalifikowano jako pomieszczenie wilgotne. W zasadzie, piec grzewczy przewidziany był do ogrzewania pomieszczenia tylko w godzinach dziennych, ale z powodu mroźnej zimy, często pracował całodobowo. Użytkowano go w ten sposób przez trzy miesiące. Po bardzo deszczowej nocy, w magazynie nagromadziła się wilgoć. Piec, na czas nocy był wyłączony. Rano, dyżurny elektryk załączył piec przyciskiem S1, ale nastąpiło natychmiastowe jego wyłączenie. Wizualnie nie stwierdził żadnej usterki i wykonał jeszcze dwie próby załączenia. Efekt był ten sam. Opracuj projekt realizacji prac prowadzących do lokalizacji i usunięcia uszkodzenia w obwodzie elektrycznym pieca grzejnego. Sporządź dokumentację z wykonania prac. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej, wynikającej z treści zadania. 2. Założenia do opracowania projektu wynikające z treści zadania i załączników. 3. Wykaz prawdopodobnych przyczyn wystąpienia uszkodzenia w obwodzie elektrycznym. 4. Algorytm prac prowadzących do lokalizacji usunięcia usterki w obwodzie elektrycznym pieca grzejnego. 5. Wskazania eksploatacyjne dotyczące bezpiecznego korzystania z urządzenia Dokumentacja z wykonania prac powinna zawierać: 6. Wnioski wynikające z analizy załączników oraz opisu objawów przedstawionych w opisie sytuacji zadaniowej. (Można w formie tabeli lub wymienić w podpunktach) 7. Opis sposobu usunięcia uszkodzenia w obwodzie elektrycznym. 8. Wykaz narzędzi, materiałów oraz części zamiennych potrzebnych do usunięcia uszkodzenia Do wykonania zadania wykorzystaj następujące dokumenty. Załączniki: - Schemat zasilania i sterowania grzejnika bez dmuchawy: Załącznik nr 1 - Wyniki przeprowadzonych pomiarów: Załącznik nr 2

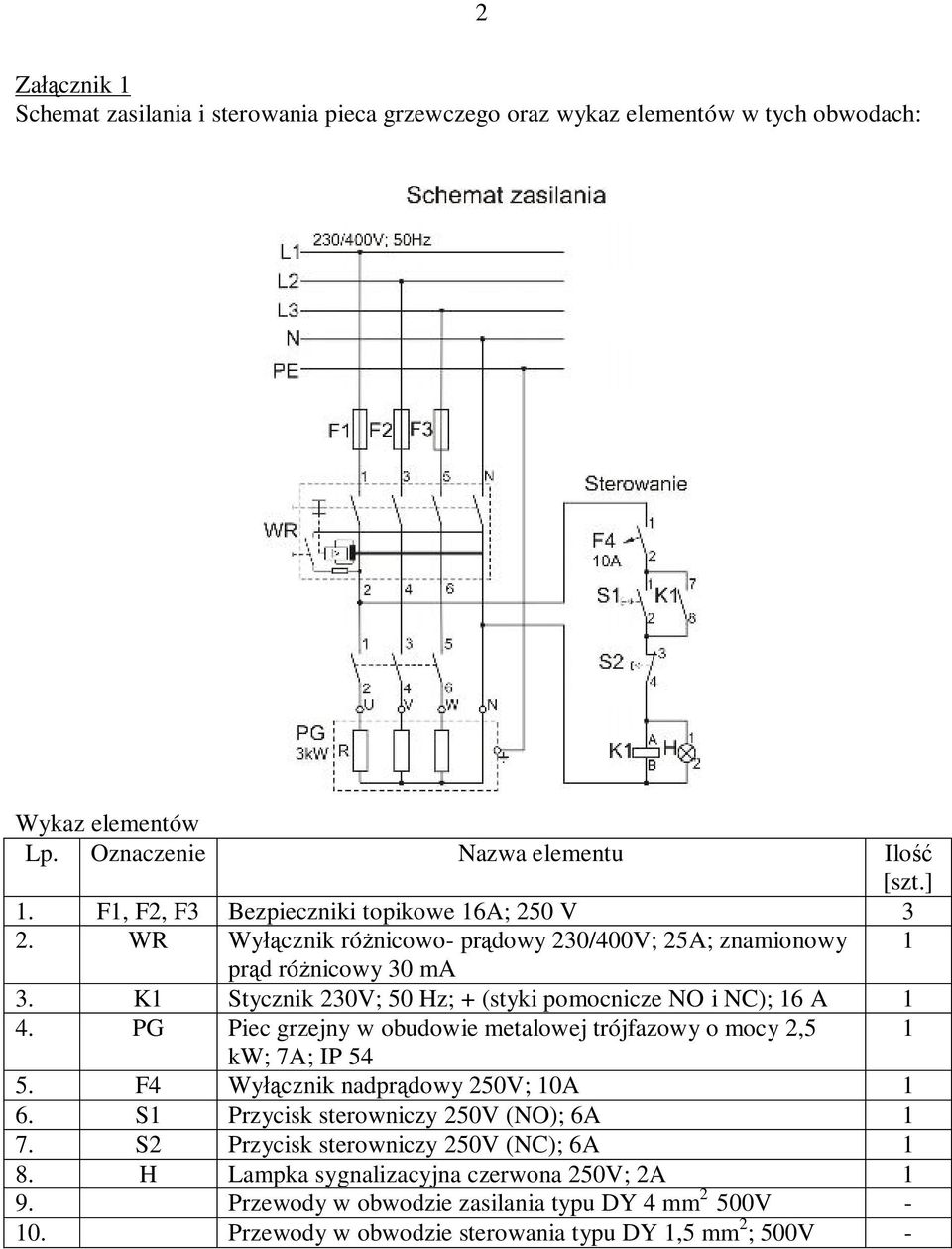

2 2 Załącznik 1 Schemat zasilania i sterowania pieca grzewczego oraz wykaz elementów w tych obwodach: Wykaz elementów Lp. Oznaczenie Nazwa elementu Ilość [szt.] 1. F1, F2, F3 Bezpieczniki topikowe 16A; 250 V 3 2. WR Wyłącznik różnicowo- prądowy 230/400V; 25A; znamionowy 1 prąd różnicowy 30 ma 3. K1 Stycznik 230V; 50 Hz; + (styki pomocnicze NO i NC); 16 A 1 4. PG Piec grzejny w obudowie metalowej trójfazowy o mocy 2,5 1 kw; 7A; IP F4 Wyłącznik nadprądowy 250V; 10A 1 6. S1 Przycisk sterowniczy 250V (NO); 6A 1 7. S2 Przycisk sterowniczy 250V (NC); 6A 1 8. H Lampka sygnalizacyjna czerwona 250V; 2A 1 9. Przewody w obwodzie zasilania typu DY 4 mm 2 500V Przewody w obwodzie sterowania typu DY 1,5 mm 2 ; 500V -

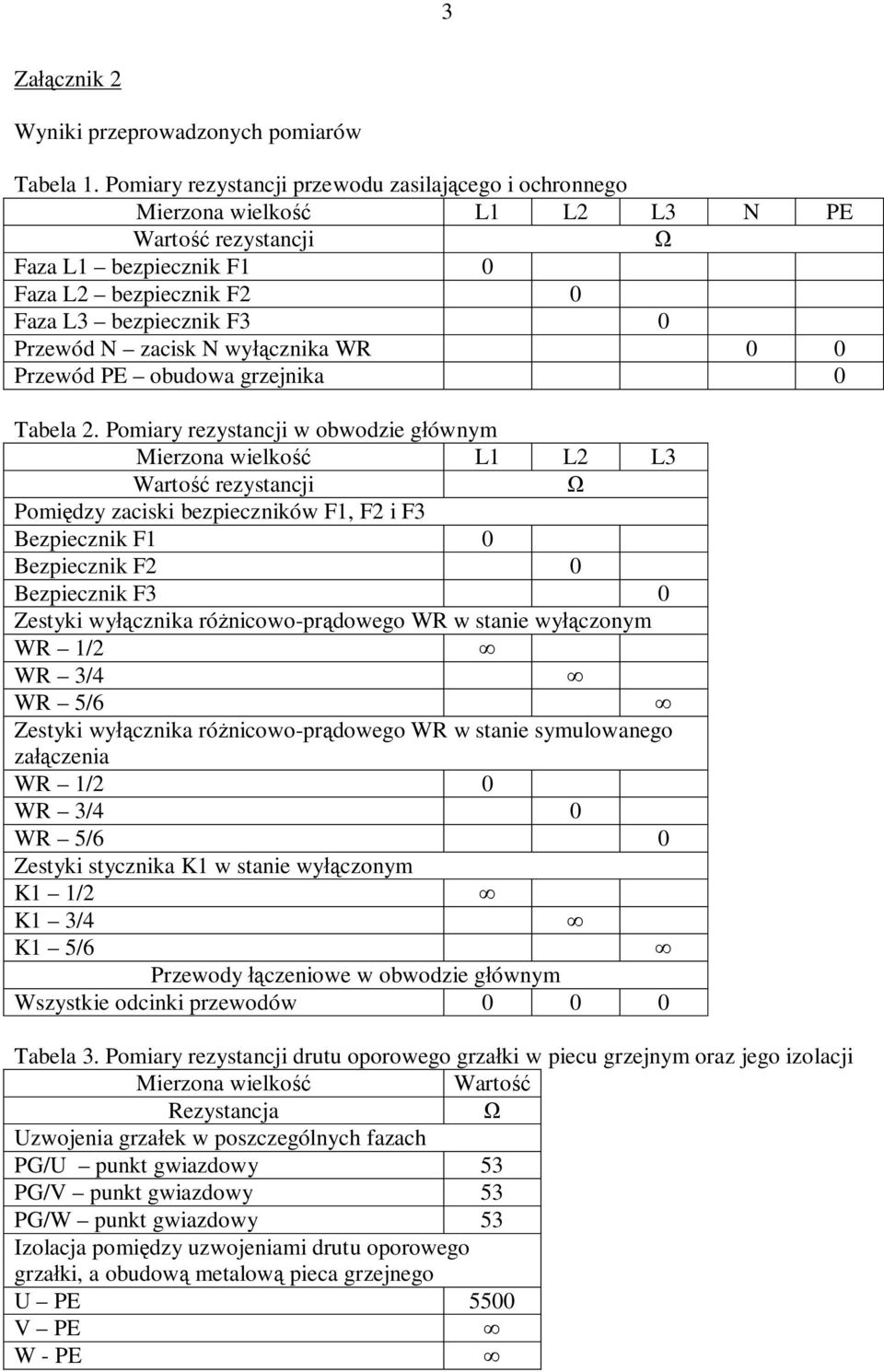

3 3 Załącznik 2 Wyniki przeprowadzonych pomiarów Tabela 1. Pomiary rezystancji przewodu zasilającego i ochronnego L1 L2 L3 N PE Faza L1 bezpiecznik F1 0 Faza L2 bezpiecznik F2 0 Faza L3 bezpiecznik F3 0 Przewód N zacisk N wyłącznika WR 0 0 Przewód PE obudowa grzejnika 0 Tabela 2. Pomiary rezystancji w obwodzie głównym L1 L2 L3 Pomiędzy zaciski bezpieczników F1, F2 i F3 Bezpiecznik F1 0 Bezpiecznik F2 0 Bezpiecznik F3 0 Zestyki wyłącznika różnicowo-prądowego WR w stanie wyłączonym WR 1/2 WR 3/4 WR 5/6 Zestyki wyłącznika różnicowo-prądowego WR w stanie symulowanego załączenia WR 1/2 0 WR 3/4 0 WR 5/6 0 Zestyki stycznika K1 w stanie wyłączonym K1 1/2 K1 3/4 K1 5/6 Przewody łączeniowe w obwodzie głównym Wszystkie odcinki przewodów Tabela 3. Pomiary rezystancji drutu oporowego grzałki w piecu grzejnym oraz jego izolacji Wartość Uzwojenia grzałek w poszczególnych fazach PG/U punkt gwiazdowy 53 PG/V punkt gwiazdowy 53 PG/W punkt gwiazdowy 53 Izolacja pomiędzy uzwojeniami drutu oporowego grzałki, a obudową metalową pieca grzejnego U PE 5500 V PE W - PE

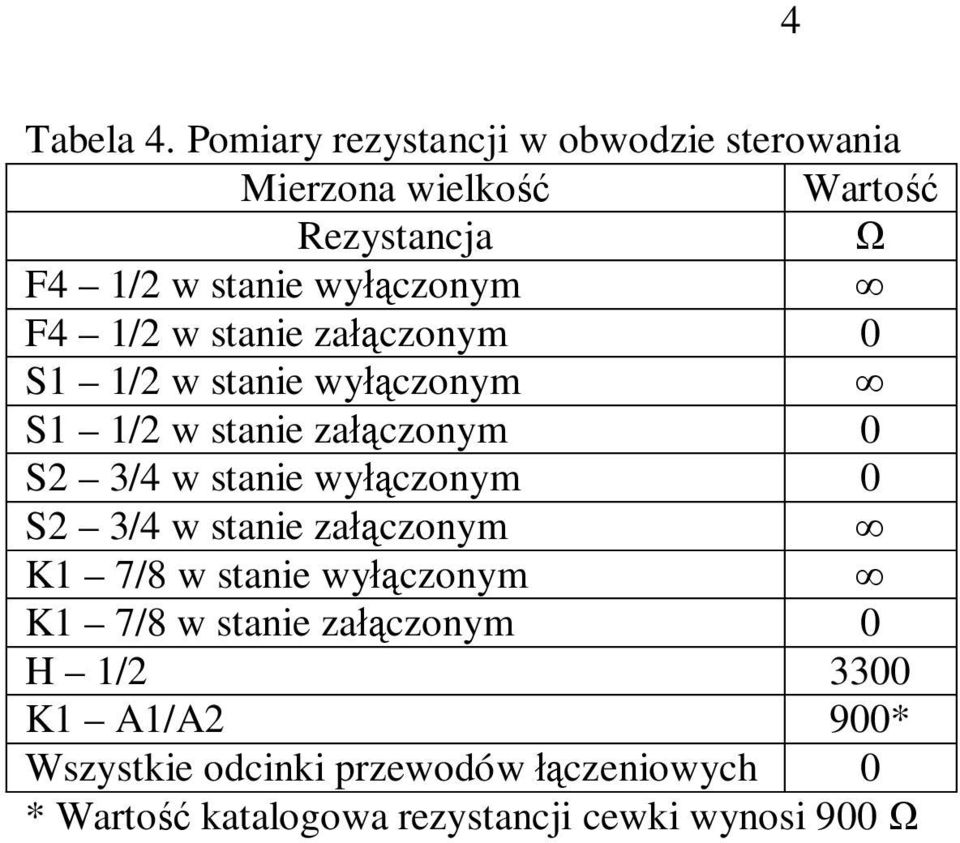

4 4 Tabela 4. Pomiary rezystancji w obwodzie sterowania Wartość F4 1/2 w stanie wyłączonym F4 1/2 w stanie załączonym 0 S1 1/2 w stanie wyłączonym S1 1/2 w stanie załączonym 0 S2 3/4 w stanie wyłączonym 0 S2 3/4 w stanie załączonym K1 7/8 w stanie wyłączonym K1 7/8 w stanie załączonym 0 H 1/ K1 A1/A2 900* Wszystkie odcinki przewodów łączeniowych 0 * Wartość katalogowa rezystancji cewki wynosi 900

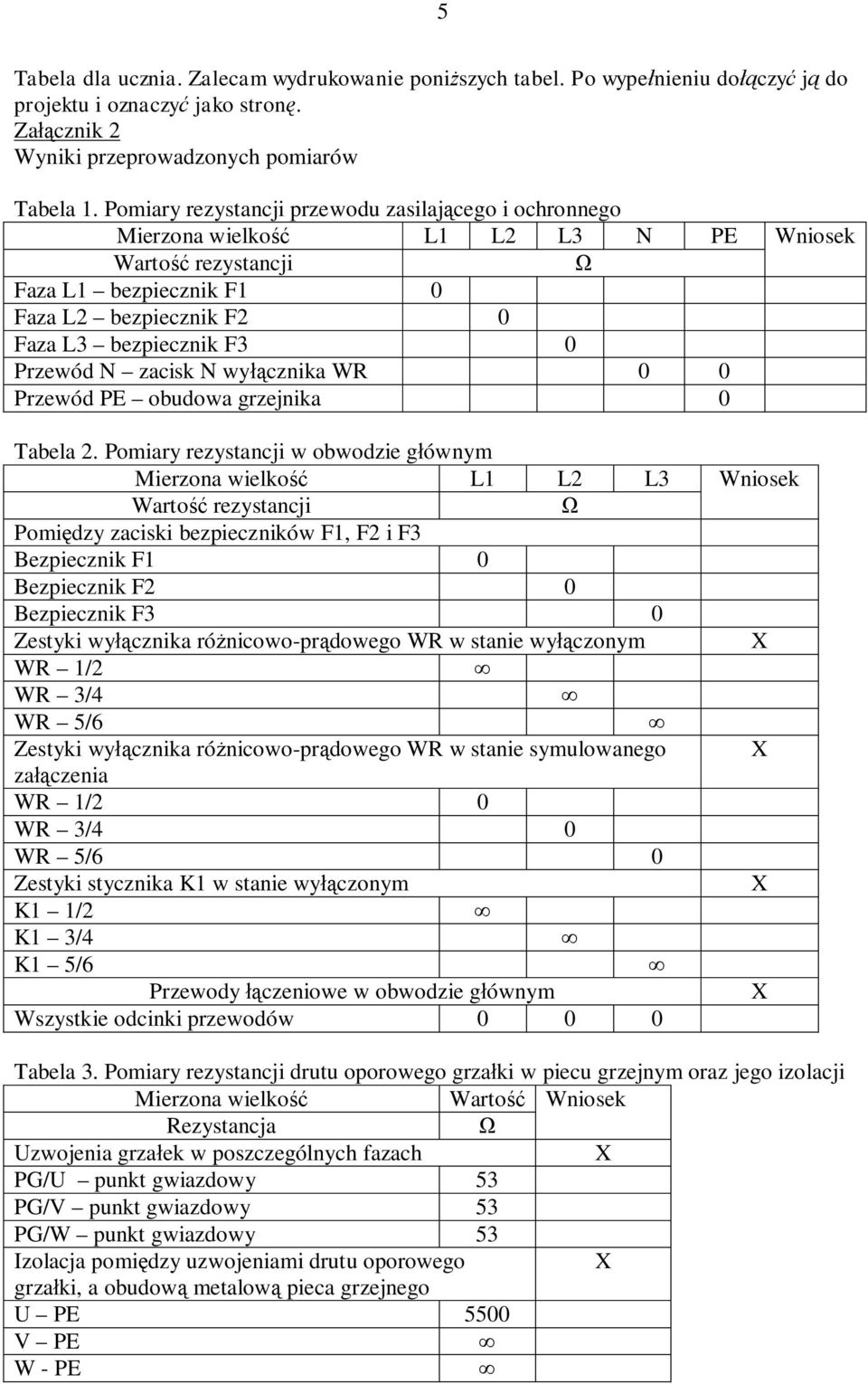

5 5 Tabela dla ucznia. Zalecam wydrukowanie poniższych tabel. Po wypełnieniu dołączyć ją do projektu i oznaczyć jako stronę. Załącznik 2 Wyniki przeprowadzonych pomiarów Tabela 1. Pomiary rezystancji przewodu zasilającego i ochronnego L1 L2 L3 N PE Faza L1 bezpiecznik F1 0 Faza L2 bezpiecznik F2 0 Faza L3 bezpiecznik F3 0 Przewód N zacisk N wyłącznika WR 0 0 Przewód PE obudowa grzejnika 0 Wniosek Tabela 2. Pomiary rezystancji w obwodzie głównym L1 L2 L3 Pomiędzy zaciski bezpieczników F1, F2 i F3 Bezpiecznik F1 0 Bezpiecznik F2 0 Bezpiecznik F3 0 Zestyki wyłącznika różnicowo-prądowego WR w stanie wyłączonym WR 1/2 WR 3/4 WR 5/6 Zestyki wyłącznika różnicowo-prądowego WR w stanie symulowanego załączenia WR 1/2 0 WR 3/4 0 WR 5/6 0 Zestyki stycznika K1 w stanie wyłączonym K1 1/2 K1 3/4 K1 5/6 Przewody łączeniowe w obwodzie głównym Wszystkie odcinki przewodów Wniosek Tabela 3. Pomiary rezystancji drutu oporowego grzałki w piecu grzejnym oraz jego izolacji Wartość Wniosek Uzwojenia grzałek w poszczególnych fazach PG/U punkt gwiazdowy 53 PG/V punkt gwiazdowy 53 PG/W punkt gwiazdowy 53 Izolacja pomiędzy uzwojeniami drutu oporowego grzałki, a obudową metalową pieca grzejnego U PE 5500 V PE W - PE

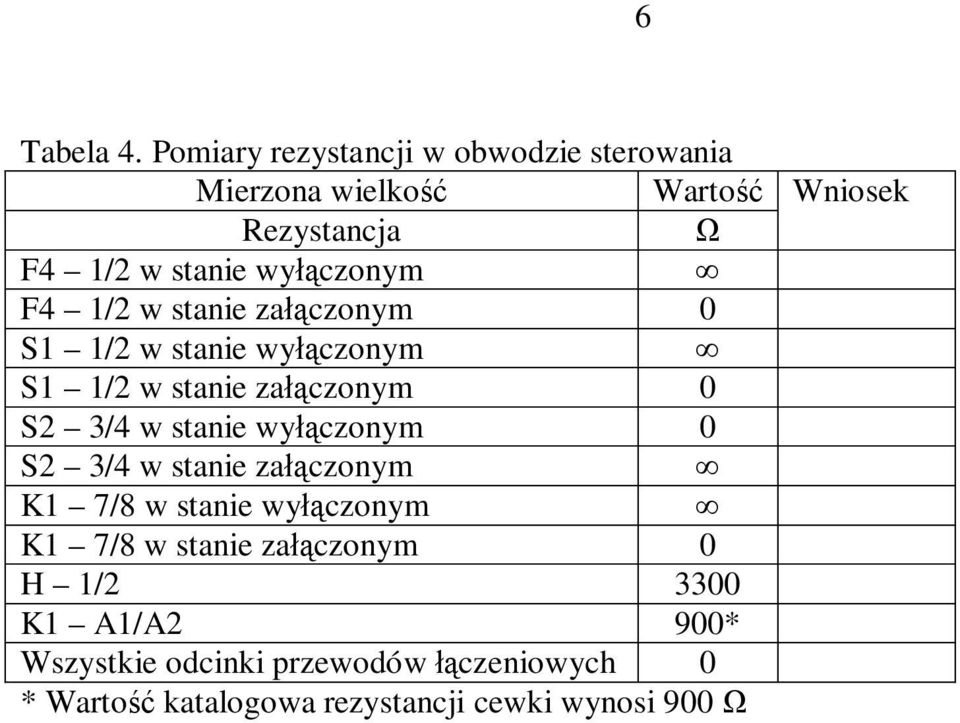

6 6 Tabela 4. Pomiary rezystancji w obwodzie sterowania Wartość F4 1/2 w stanie wyłączonym F4 1/2 w stanie załączonym 0 S1 1/2 w stanie wyłączonym S1 1/2 w stanie załączonym 0 S2 3/4 w stanie wyłączonym 0 S2 3/4 w stanie załączonym K1 7/8 w stanie wyłączonym K1 7/8 w stanie załączonym 0 H 1/ K1 A1/A2 900* Wszystkie odcinki przewodów łączeniowych 0 * Wartość katalogowa rezystancji cewki wynosi 900 Wniosek
