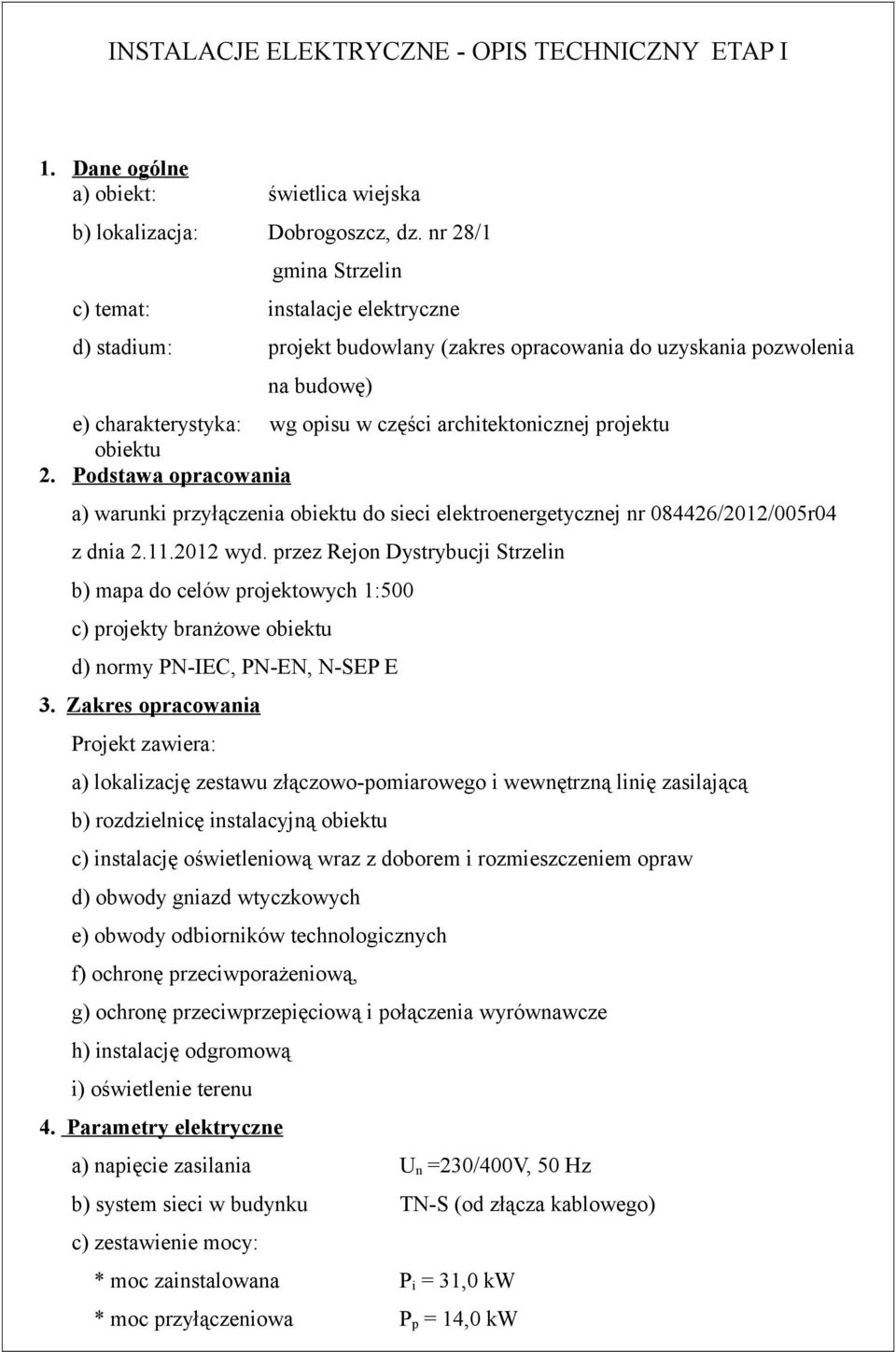

1 INSTALACJE ELEKTRYCZNE - OPIS TECHNICZNY ETAP I 1. Dane ogólne a) obiekt: świetlica wiejska b) lokalizacja: Dobrogoszcz, dz. nr 28/1 gmina Strzelin c) temat: instalacje elektryczne d) stadium: projekt budowlany (zakres opracowania do uzyskania pozwolenia na budowę) e) charakterystyka: wg opisu w części architektonicznej projektu obiektu 2. Podstawa opracowania a) warunki przyłączenia obiektu do sieci elektroenergetycznej nr /2012/005r04 z dnia wyd. przez Rejon Dystrybucji Strzelin b) mapa do celów projektowych 1:500 c) projekty branżowe obiektu d) normy PN-IEC, PN-EN, N-SEP E 3. Zakres opracowania Projekt zawiera: a) lokalizację zestawu złączowo-pomiarowego i wewnętrzną linię zasilającą b) rozdzielnicę instalacyjną obiektu c) instalację oświetleniową wraz z doborem i rozmieszczeniem opraw d) obwody gniazd wtyczkowych e) obwody odbiorników technologicznych f) ochronę przeciwporażeniową, g) ochronę przeciwprzepięciową i połączenia wyrównawcze h) instalację odgromową i) oświetlenie terenu 4. Parametry elektryczne a) napięcie zasilania U n =230/400V, 50 Hz b) system sieci w budynku TN-S (od złącza kablowego) c) zestawienie mocy: * moc zainstalowana P i = 31,0 kw * moc przyłączeniowa P p = 14,0 kw

projektu obiektu 2. Podstawa opracowania a) warunki przyłączenia obiektu do sieci elektroenergetycznej nr 084426/2012/005r04 z dnia 2.11.2012 wyd.

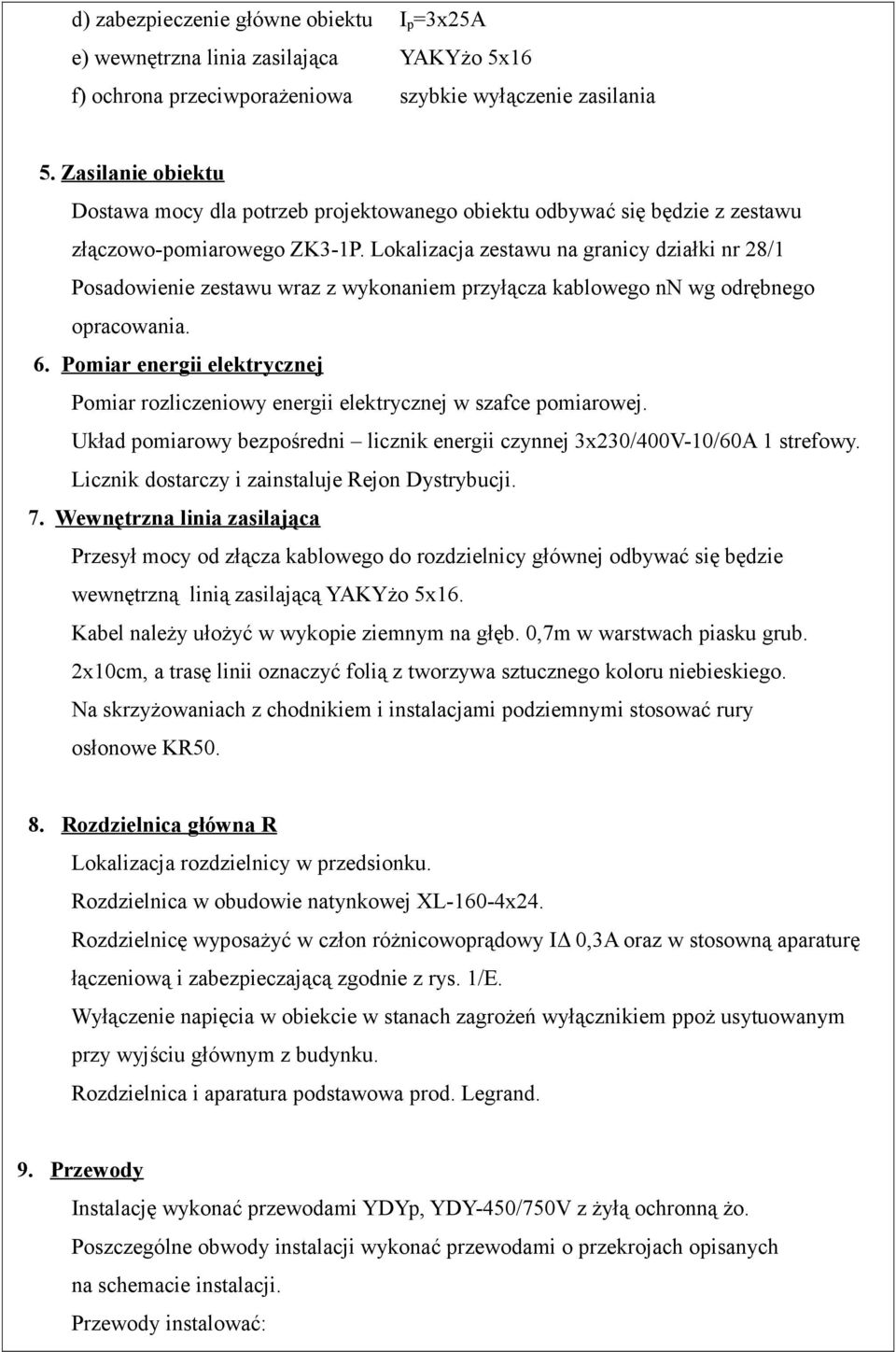

2 d) zabezpieczenie główne obiektu I p =3x25A e) wewnętrzna linia zasilająca YAKYżo 5x16 f) ochrona przeciwporażeniowa szybkie wyłączenie zasilania 5. Zasilanie obiektu Dostawa mocy dla potrzeb projektowanego obiektu odbywać się będzie z zestawu złączowo-pomiarowego ZK3-1P. Lokalizacja zestawu na granicy działki nr 28/1 Posadowienie zestawu wraz z wykonaniem przyłącza kablowego nn wg odrębnego opracowania. 6. Pomiar energii elektrycznej Pomiar rozliczeniowy energii elektrycznej w szafce pomiarowej. Układ pomiarowy bezpośredni licznik energii czynnej 3x230/400V-10/60A 1 strefowy. Licznik dostarczy i zainstaluje Rejon Dystrybucji. 7. Wewnętrzna linia zasilająca Przesył mocy od złącza kablowego do rozdzielnicy głównej odbywać się będzie wewnętrzną linią zasilającą YAKYżo 5x16. Kabel należy ułożyć w wykopie ziemnym na głęb. 0,7m w warstwach piasku grub. 2x10cm, a trasę linii oznaczyć folią z tworzywa sztucznego koloru niebieskiego. Na skrzyżowaniach z chodnikiem i instalacjami podziemnymi stosować rury osłonowe KR Rozdzielnica główna R Lokalizacja rozdzielnicy w przedsionku. Rozdzielnica w obudowie natynkowej XL-160-4x24. Rozdzielnicę wyposażyć w człon różnicowoprądowy IΔ 0,3A oraz w stosowną aparaturę łączeniową i zabezpieczającą zgodnie z rys. 1/E. Wyłączenie napięcia w obiekcie w stanach zagrożeń wyłącznikiem ppoż usytuowanym przy wyjściu głównym z budynku. Rozdzielnica i aparatura podstawowa prod. Legrand. 9. Przewody Instalację wykonać przewodami YDYp, YDY-450/750V z żyłą ochronną żo. Poszczególne obwody instalacji wykonać przewodami o przekrojach opisanych na schemacie instalacji. Przewody instalować:

Lokalizacja zestawu na granicy działki nr 28/1 Posadowienie zestawu wraz z wykonaniem przyłącza kablowego nn wg odrębnego opracowania. 6.

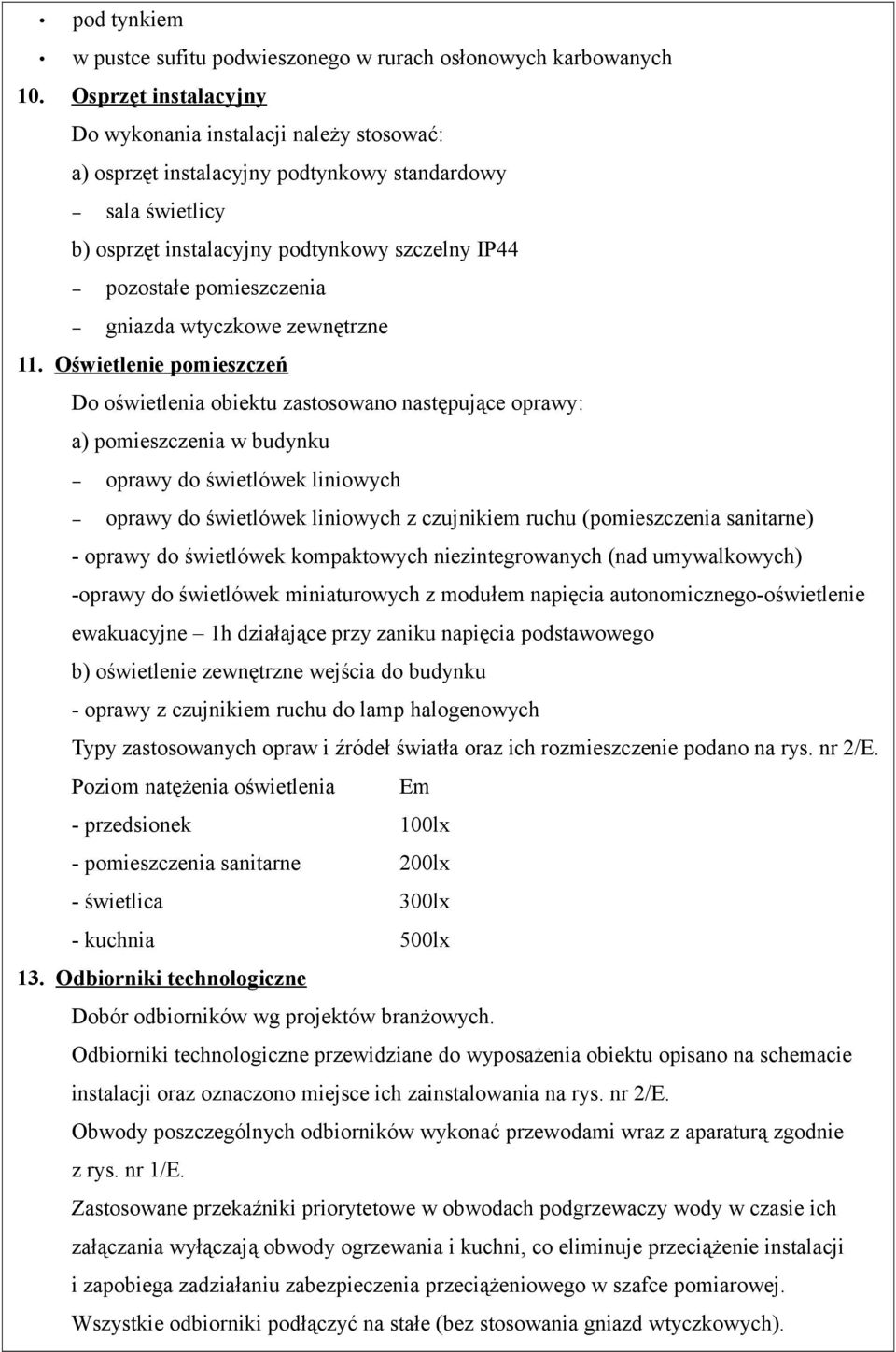

3 pod tynkiem w pustce sufitu podwieszonego w rurach osłonowych karbowanych 10. Osprzęt instalacyjny Do wykonania instalacji należy stosować: a) osprzęt instalacyjny podtynkowy standardowy sala świetlicy b) osprzęt instalacyjny podtynkowy szczelny IP44 pozostałe pomieszczenia gniazda wtyczkowe zewnętrzne 11. Oświetlenie pomieszczeń Do oświetlenia obiektu zastosowano następujące oprawy: a) pomieszczenia w budynku oprawy do świetlówek liniowych oprawy do świetlówek liniowych z czujnikiem ruchu (pomieszczenia sanitarne) - oprawy do świetlówek kompaktowych niezintegrowanych (nad umywalkowych) -oprawy do świetlówek miniaturowych z modułem napięcia autonomicznego-oświetlenie ewakuacyjne 1h działające przy zaniku napięcia podstawowego b) oświetlenie zewnętrzne wejścia do budynku - oprawy z czujnikiem ruchu do lamp halogenowych Typy zastosowanych opraw i źródeł światła oraz ich rozmieszczenie podano na rys. nr 2/E. Poziom natężenia oświetlenia Em - przedsionek 100lx - pomieszczenia sanitarne 200lx - świetlica 300lx - kuchnia 500lx 13. Odbiorniki technologiczne Dobór odbiorników wg projektów branżowych. Odbiorniki technologiczne przewidziane do wyposażenia obiektu opisano na schemacie instalacji oraz oznaczono miejsce ich zainstalowania na rys. nr 2/E. Obwody poszczególnych odbiorników wykonać przewodami wraz z aparaturą zgodnie z rys. nr 1/E. Zastosowane przekaźniki priorytetowe w obwodach podgrzewaczy wody w czasie ich załączania wyłączają obwody ogrzewania i kuchni, co eliminuje przeciążenie instalacji i zapobiega zadziałaniu zabezpieczenia przeciążeniowego w szafce pomiarowej. Wszystkie odbiorniki podłączyć na stałe (bez stosowania gniazd wtyczkowych).

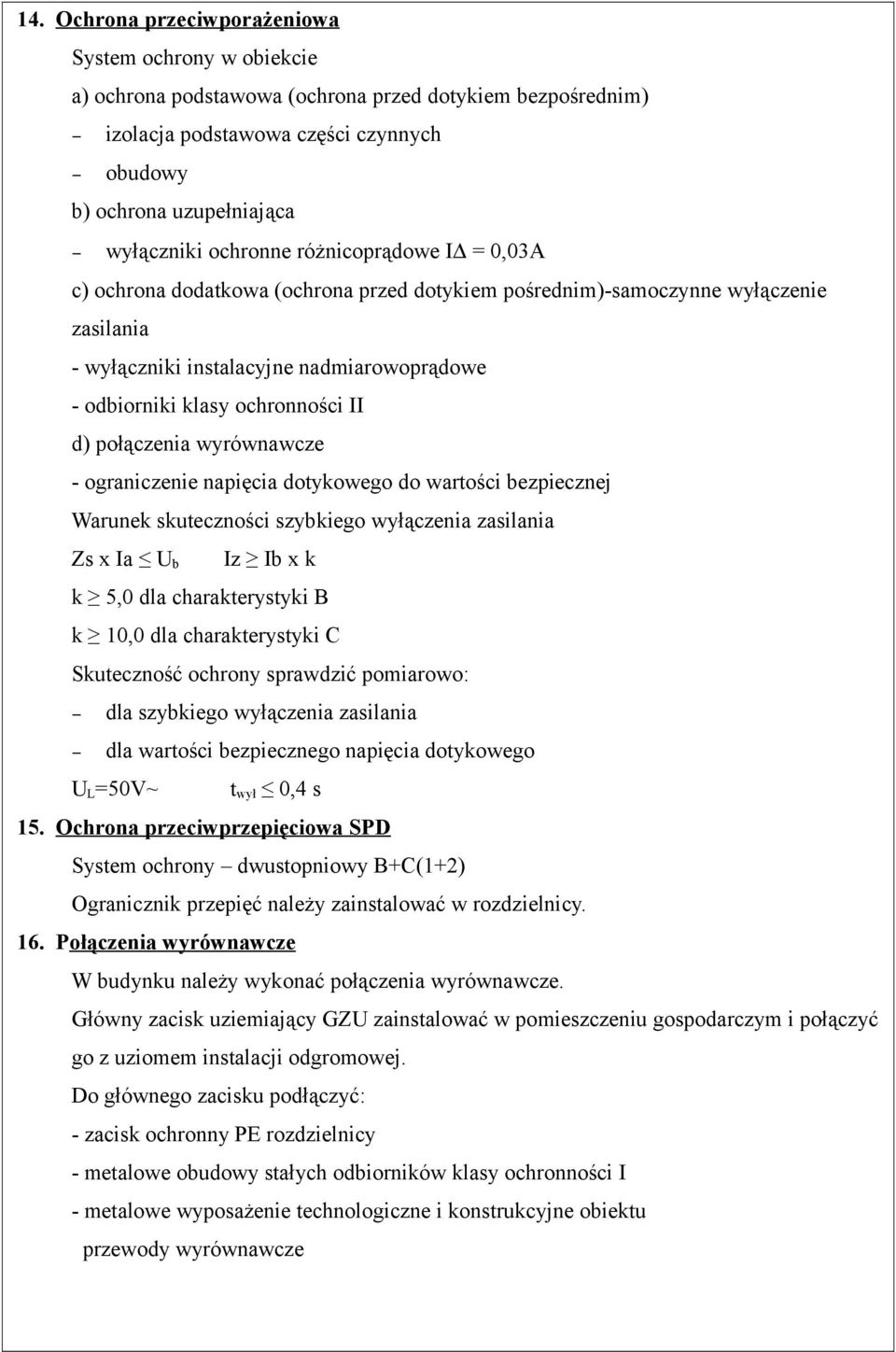

4 14. Ochrona przeciwporażeniowa System ochrony w obiekcie a) ochrona podstawowa (ochrona przed dotykiem bezpośrednim) izolacja podstawowa części czynnych obudowy b) ochrona uzupełniająca wyłączniki ochronne różnicoprądowe I = 0,03A c) ochrona dodatkowa (ochrona przed dotykiem pośrednim)-samoczynne wyłączenie zasilania - wyłączniki instalacyjne nadmiarowoprądowe - odbiorniki klasy ochronności II d) połączenia wyrównawcze - ograniczenie napięcia dotykowego do wartości bezpiecznej Warunek skuteczności szybkiego wyłączenia zasilania Zs x Ia U b Iz Ib x k k 5,0 dla charakterystyki B k 10,0 dla charakterystyki C Skuteczność ochrony sprawdzić pomiarowo: dla szybkiego wyłączenia zasilania dla wartości bezpiecznego napięcia dotykowego U L =50V~ t wył 0,4 s 15. Ochrona przeciwprzepięciowa SPD System ochrony dwustopniowy B+C(1+2) Ogranicznik przepięć należy zainstalować w rozdzielnicy. 16. Połączenia wyrównawcze W budynku należy wykonać połączenia wyrównawcze. Główny zacisk uziemiający GZU zainstalować w pomieszczeniu gospodarczym i połączyć go z uziomem instalacji odgromowej. Do głównego zacisku podłączyć: - zacisk ochronny PE rozdzielnicy - metalowe obudowy stałych odbiorników klasy ochronności I - metalowe wyposażenie technologiczne i konstrukcyjne obiektu przewody wyrównawcze

d) połączenia wyrównawcze - ograniczenie napięcia dotykowego do wartości bezpiecznej Warunek skuteczności szybkiego wyłączenia zasilania Zs x Ia U b Iz Ib x k k 5,0 dla charakterystyki B k 10,0 dla

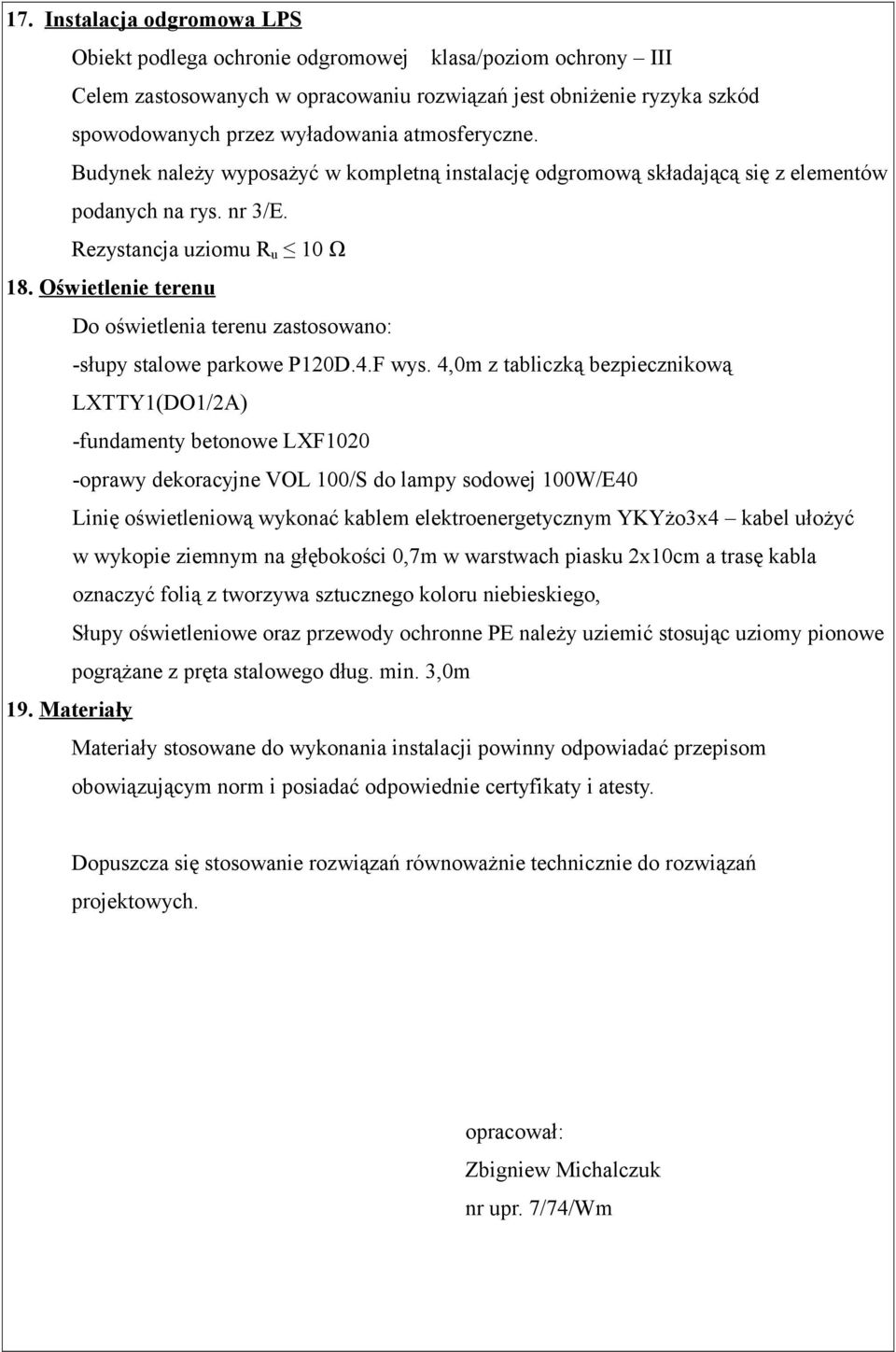

5 17. Instalacja odgromowa LPS Obiekt podlega ochronie odgromowej klasa/poziom ochrony III Celem zastosowanych w opracowaniu rozwiązań jest obniżenie ryzyka szkód spowodowanych przez wyładowania atmosferyczne. Budynek należy wyposażyć w kompletną instalację odgromową składającą się z elementów podanych na rys. nr 3/E. Rezystancja uziomu R u 10 Ω 18. Oświetlenie terenu Do oświetlenia terenu zastosowano: -słupy stalowe parkowe P120D.4.F wys. 4,0m z tabliczką bezpiecznikową LXTTY1(DO1/2A) -fundamenty betonowe LXF1020 -oprawy dekoracyjne VOL 100/S do lampy sodowej 100W/E40 Linię oświetleniową wykonać kablem elektroenergetycznym YKYżo3x4 kabel ułożyć w wykopie ziemnym na głębokości 0,7m w warstwach piasku 2x10cm a trasę kabla oznaczyć folią z tworzywa sztucznego koloru niebieskiego, Słupy oświetleniowe oraz przewody ochronne PE należy uziemić stosując uziomy pionowe pogrążane z pręta stalowego dług. min. 3,0m 19. Materiały Materiały stosowane do wykonania instalacji powinny odpowiadać przepisom obowiązującym norm i posiadać odpowiednie certyfikaty i atesty. Dopuszcza się stosowanie rozwiązań równoważnie technicznie do rozwiązań projektowych. opracował: Zbigniew Michalczuk nr upr. 7/74/Wm

Oświetlenie terenu Do oświetlenia terenu zastosowano: -słupy stalowe parkowe P120D.4.F wys.
