1 CZĘŚĆ OPISOWA: Spis treści 1. Wstęp Podstawa opracowania Zasilanie obiektu Rozdzielnia główna RG Tablice mieszkaniowe TM Instalacje kablowe Instalacje elektryczne Instalacje elektryczne oświetlenia zewnętrznego Instalacja telewizyjna AZART Bilans mocy czynnej Dobór GLZ Instalacja piorunochronna Ochrona dodatkowa Ochrona przeciwprzepięciowa...7 1

..5 4.3. Instalacja telewizyjna AZART...5 5. Bilans mocy czynnej...6 5.1. Dobór GLZ...6 6.

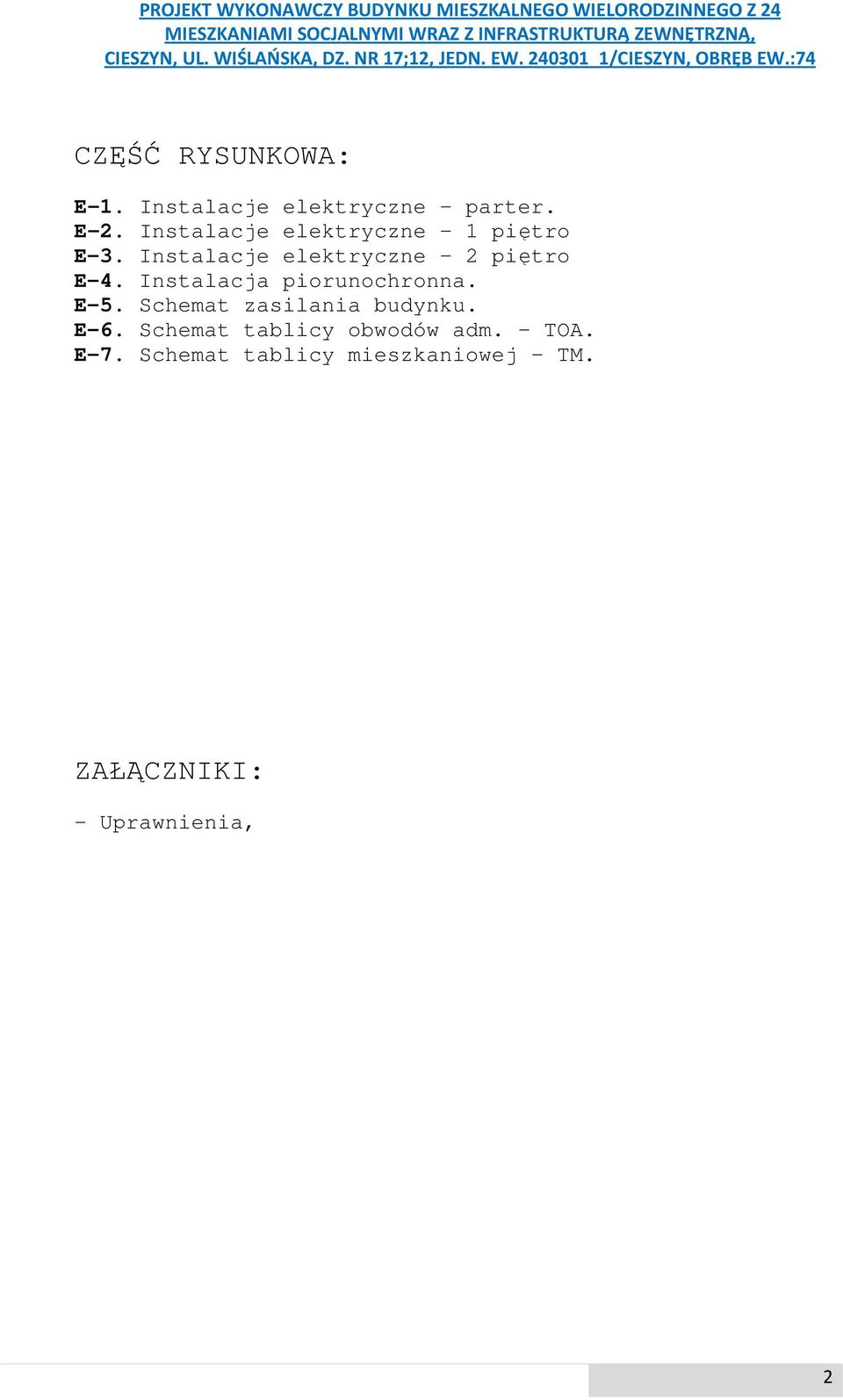

2 CZĘŚĆ RYSUNKOWA: E-1. Instalacje elektryczne - parter. E-2. Instalacje elektryczne 1 piętro E-3. Instalacje elektryczne 2 piętro E-4. Instalacja piorunochronna. E-5. Schemat zasilania budynku. E-6. Schemat tablicy obwodów adm. TOA. E-7. Schemat tablicy mieszkaniowej TM. ZAŁĄCZNIKI: - Uprawnienia, 2

Instalacja piorunochronna. E-5. Schemat zasilania budynku. E-6.

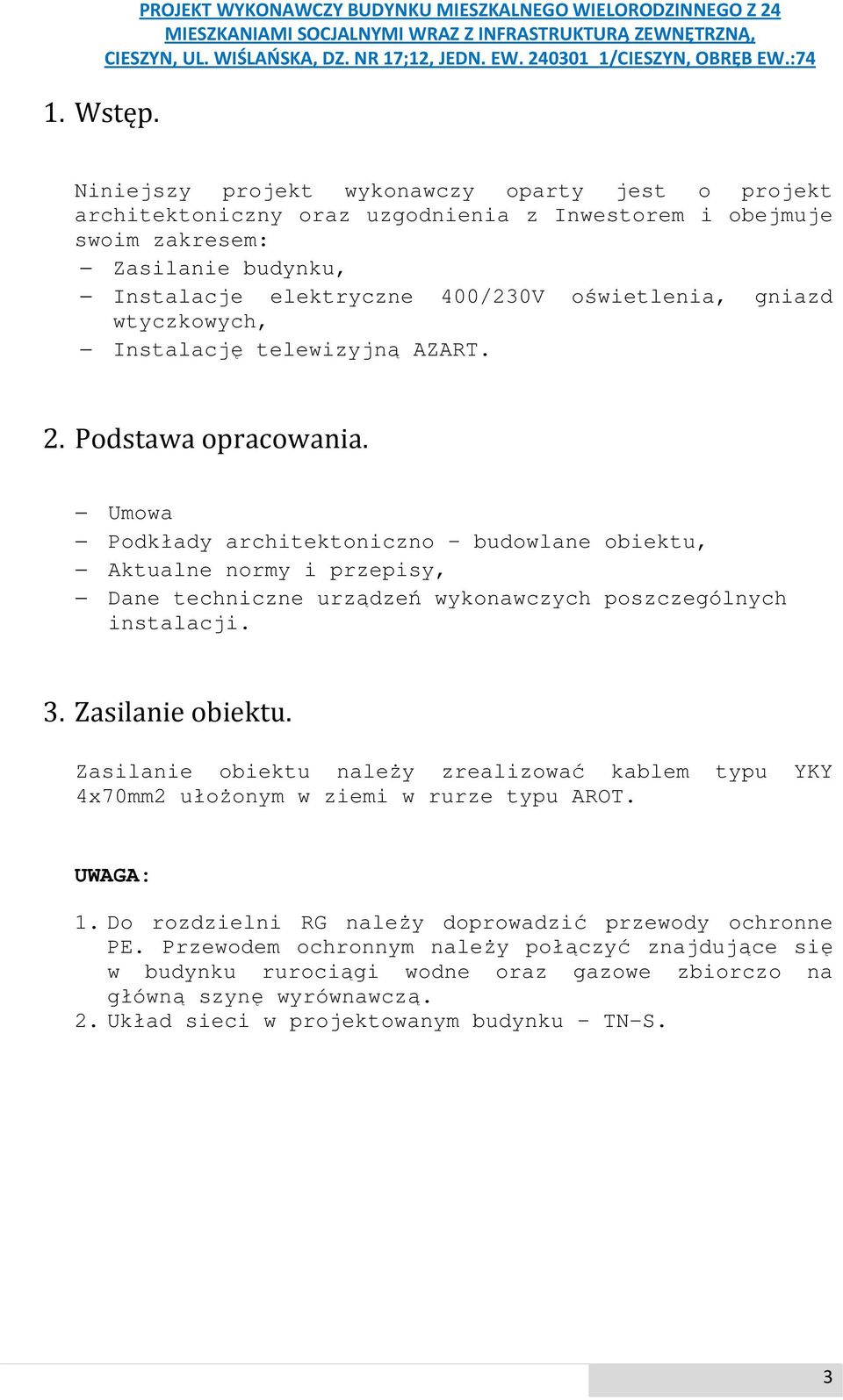

3 1. Wstęp. Niniejszy projekt wykonawczy oparty jest o projekt architektoniczny oraz uzgodnienia z Inwestorem i obejmuje swoim zakresem: Zasilanie budynku, Instalacje elektryczne 400/230V oświetlenia, gniazd wtyczkowych, Instalację telewizyjną AZART. 2. Podstawa opracowania. Umowa Podkłady architektoniczno budowlane obiektu, Aktualne normy i przepisy, Dane techniczne urządzeń wykonawczych poszczególnych instalacji. 3. Zasilanie obiektu. Zasilanie obiektu naleŝy zrealizować kablem typu YKY 4x70mm2 ułoŝonym w ziemi w rurze typu AROT. UWAGA: 1. Do rozdzielni RG naleŝy doprowadzić przewody ochronne PE. Przewodem ochronnym naleŝy połączyć znajdujące się w budynku rurociągi wodne oraz gazowe zbiorczo na główną szynę wyrównawczą. 2. Układ sieci w projektowanym budynku TN-S. 3

gniazd wtyczkowych, Instalację telewizyjną AZART. 2. Podstawa opracowania.

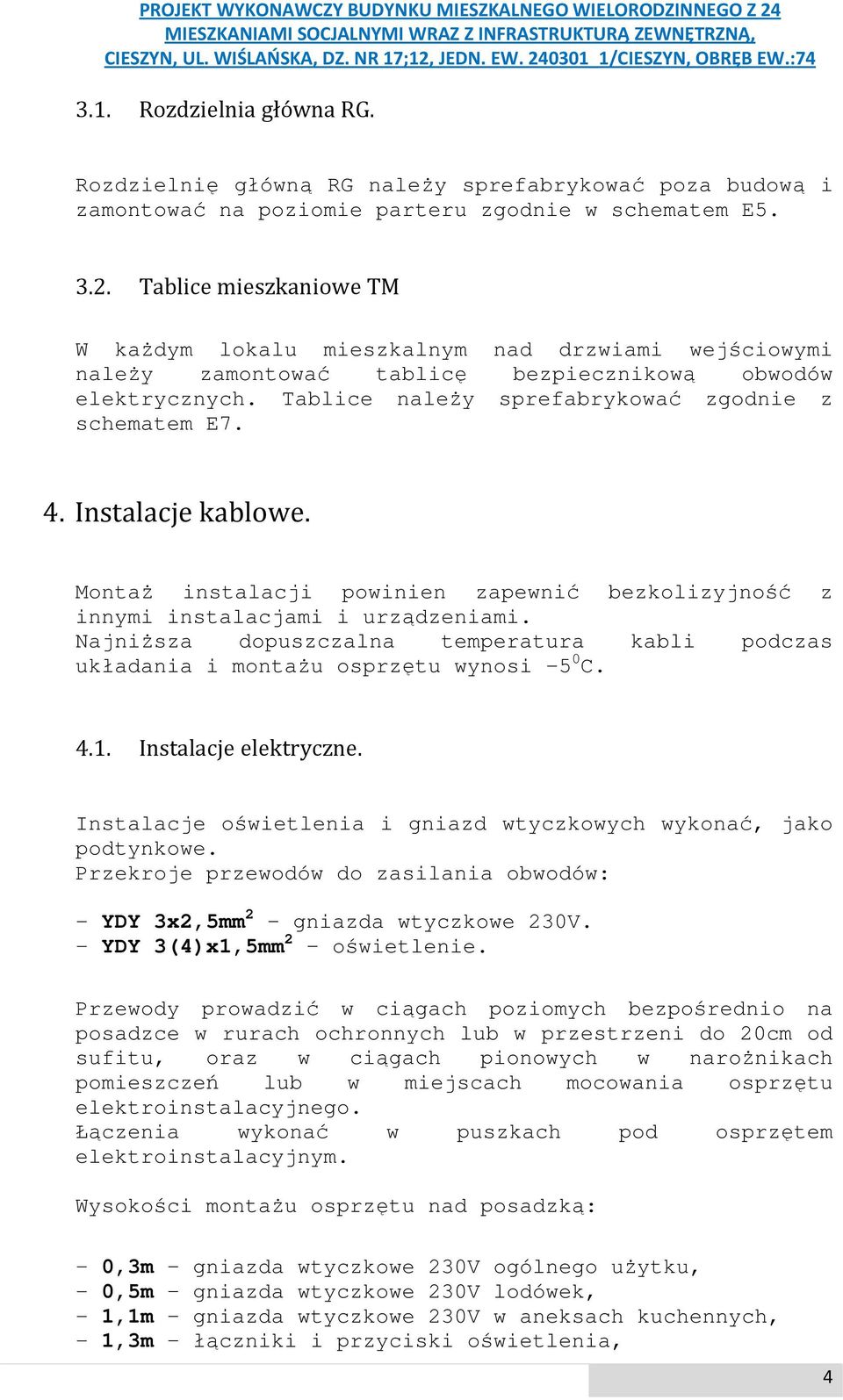

4 3.1. Rozdzielnia główna RG. Rozdzielnię główną RG naleŝy sprefabrykować poza budową i zamontować na poziomie parteru zgodnie w schematem E Tablice mieszkaniowe TM W kaŝdym lokalu mieszkalnym nad drzwiami wejściowymi naleŝy zamontować tablicę bezpiecznikową obwodów elektrycznych. Tablice naleŝy sprefabrykować zgodnie z schematem E7. 4. Instalacje kablowe. MontaŜ instalacji powinien zapewnić bezkolizyjność z innymi instalacjami i urządzeniami. NajniŜsza dopuszczalna temperatura kabli podczas układania i montaŝu osprzętu wynosi -5 0 C Instalacje elektryczne. Instalacje oświetlenia i gniazd wtyczkowych wykonać, jako podtynkowe. Przekroje przewodów do zasilania obwodów: - YDY 3x2,5mm 2 gniazda wtyczkowe 230V. - YDY 3(4)x1,5mm 2 oświetlenie. Przewody prowadzić w ciągach poziomych bezpośrednio na posadzce w rurach ochronnych lub w przestrzeni do 20cm od sufitu, oraz w ciągach pionowych w naroŝnikach pomieszczeń lub w miejscach mocowania osprzętu elektroinstalacyjnego. Łączenia wykonać w puszkach pod osprzętem elektroinstalacyjnym. Wysokości montaŝu osprzętu nad posadzką: - 0,3m gniazda wtyczkowe 230V ogólnego uŝytku, - 0,5m gniazda wtyczkowe 230V lodówek, - 1,1m gniazda wtyczkowe 230V w aneksach kuchennych, - 1,3m łączniki i przyciski oświetlenia, 4

Instalacje kablowe. MontaŜ instalacji powinien zapewnić bezkolizyjność z innymi instalacjami i urządzeniami.

5 - 1,5m gniazda wtyczkowe 230V w łazienkach Instalacje elektryczne oświetlenia zewnętrznego. Instalację oświetlenia zewnętrznego naleŝy zasilić kablem YKY 3x1,5mm. Kabel ten naleŝy wyprowadzić z tablicy obwodów administracyjnych. Zabezpieczenie opraw oświetleniowych naleŝy zrealizować bezpośrednio w słupie oprawy w szczelnych gniazdach bezpiecznikowych wkładkami typu D02 o wartości 6A. NaleŜy zastosować oprawę typu parkowego z korpusem aluminiowym, np. ROSA Elba Led lub równowaŝną oraz typowy dla tej oprawy słup np. SAL-3/B60 o wysokości 3m przykręcany do fundamentu. Pod słupy stosować fundamenty dostosowane do typu słupa np. b-50a o głębokości posadowienia 100cm i bokach 24cm. Nad wejściem do budynku naleŝy zamontować oprawę oświetleniową typu PORTAL z wbudowanym czujnikiem zmierzchowym, w której źródłem światła jest świetlówka kompaktowa o mocy 11W lub równowaŝną. Oprawę naleŝy podłączyć do obwodu oświetleniowego klatki schodowej Instalacja telewizyjna AZART. Okablowanie instalacji RTV wykonać przewodem YWDXpek. Przewody z końcowych gniazd naleŝy sprowadzić do rozdzielacza sygnału typu MULTISWITCH. Okablowanie magistralowe wykonać 9 kablami bezpośrednio z anteny zbiorczej do odbioru sygnału cyfrowego umieszczonej na dachu. Instalację w mieszkaniach zakończyć gniazdami antenowymi RTV/SAT. Dla instalacji satelitarnej wykonać naleŝy okablowanie przewodem YWDXpek z rozprowadzeniem indywidualnym od gniazd antenowych w mieszkaniach do wyprowadzenia ponad dach przy kominach z moŝliwością wykonania podłączenia w przyszłości indywidualnych anten satelitarnych. Wszystkie przewody antenowe układać naleŝy w rurarzu ochronnym a ponad dachem naleŝy zabezpieczyć miejsce przejścia przed warunkami atmosferycznymi. 5

Zabezpieczenie opraw oświetleniowych naleŝy zrealizować bezpośrednio w słupie oprawy w szczelnych gniazdach bezpiecznikowych wkładkami typu D02 o wartości 6A.

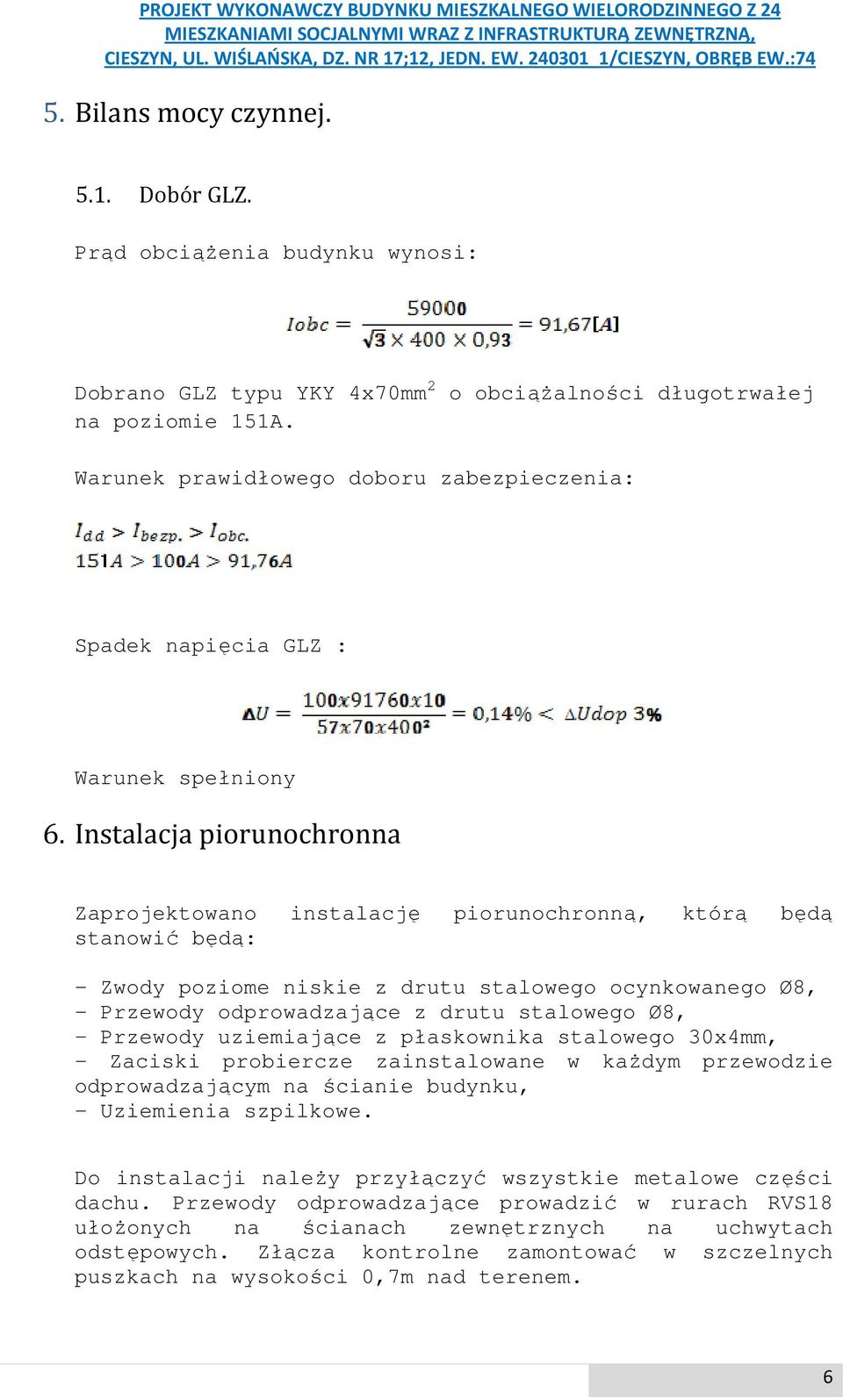

6 5. Bilans mocy czynnej Dobór GLZ. Prąd obciąŝenia budynku wynosi: Dobrano GLZ typu YKY 4x70mm 2 o obciąŝalności długotrwałej na poziomie 151A. Warunek prawidłowego doboru zabezpieczenia: Spadek napięcia GLZ : Warunek spełniony 6. Instalacja piorunochronna Zaprojektowano instalację piorunochronną, którą będą stanowić będą: - Zwody poziome niskie z drutu stalowego ocynkowanego Ø8, - Przewody odprowadzające z drutu stalowego Ø8, - Przewody uziemiające z płaskownika stalowego 30x4mm, - Zaciski probiercze zainstalowane w kaŝdym przewodzie odprowadzającym na ścianie budynku, - Uziemienia szpilkowe. Do instalacji naleŝy przyłączyć wszystkie metalowe części dachu. Przewody odprowadzające prowadzić w rurach RVS18 ułoŝonych na ścianach zewnętrznych na uchwytach odstępowych. Złącza kontrolne zamontować w szczelnych puszkach na wysokości 0,7m nad terenem. 6

Instalacja piorunochronna Zaprojektowano instalację piorunochronną, którą będą stanowić będą: - Zwody poziome niskie z drutu stalowego ocynkowanego Ø8, - Przewody odprowadzające z drutu stalowego Ø8,

7 7. Ochrona dodatkowa. Jako ochronę dodatkową od poraŝenia prądem elektrycznym zastosować samoczynne wyłączenie zasilania w układzie TN-S, realizowane przy uŝyciu wyłączników instalacyjnych oraz dodatkowo wyłączników róŝnicowo-prądowych na prąd róŝnicowy 30mA. 8. Ochrona przeciwprzepięciowa. W rozdzielni głównej RG naleŝy zastosować ochronnik przeciwprzepięciowy klasy B+C. 7

zasilania w układzie TN-S, realizowane przy uŝyciu wyłączników instalacyjnych oraz dodatkowo
