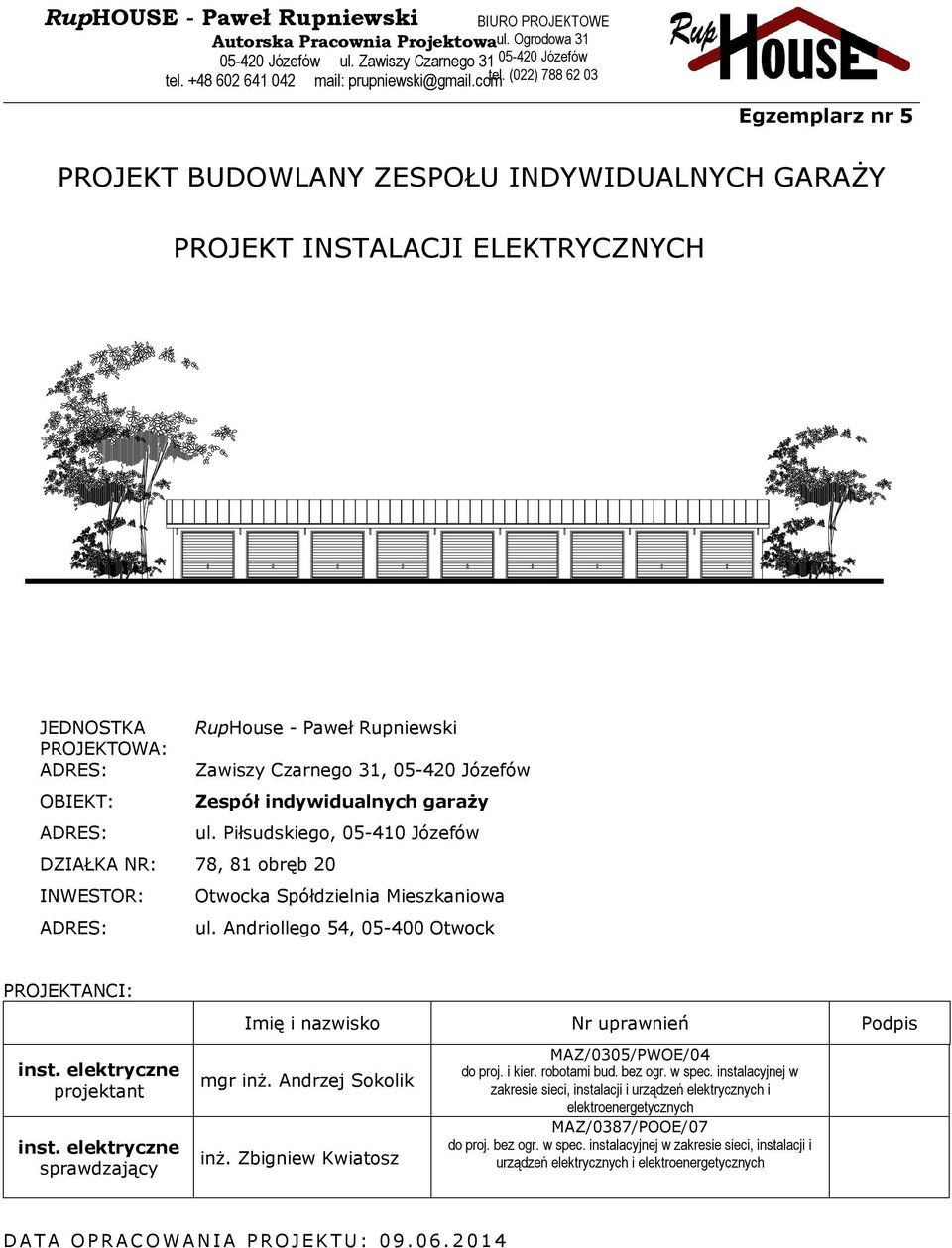

1 RupHOUSE - Paweł Rupniewski BIURO PROJEKTOWE Autorska Pracownia Projektowa ul. Ogrodowa Józefów ul. Zawiszy Czarnego Józefów tel mail: prupniewski@gmail.com tel. (022) Egzemplarz nr 5 PROJEKT BUDOWLANY ZESPOŁU INDYWIDUALNYCH GARAŻY PROJEKT INSTALACJI ELEKTRYCZNYCH JEDNOSTKA RupHouse - Paweł Rupniewski PROJEKTOWA: ADRES: Zawiszy Czarnego 31, Józefów OBIEKT: Zespół indywidualnych garaży ADRES: ul. Piłsudskiego, Józefów DZIAŁKA NR: 78, 81 obręb 20 INWESTOR: Otwocka Spółdzielnia Mieszkaniowa ADRES: ul. Andriollego 54, Otwock PROJEKTANCI: inst. elektryczne projektant inst. elektryczne sprawdzający Imię i nazwisko Nr uprawnień Podpis mgr inż. Andrzej Sokolik inż. Zbigniew Kwiatosz MAZ/0305/PWOE/04 do proj. i kier. robotami bud. bez ogr. w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych MAZ/0387/POOE/07 do proj. bez ogr. w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych D A T A O P R A C O W A N I A P R O J E K T U :

Józefów OBIEKT: Zespół indywidualnych garaży ADRES: ul. Piłsudskiego, 05-410 Józefów DZIAŁKA NR: 78, 81 obręb 20 INWESTOR: Otwocka Spółdzielnia Mieszkaniowa ADRES: ul.

2 Projekt zawiera: 1. Wstęp 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Zakres opracowania 1.4. Kopia technicznych warunków zasilania 2. Opis techniczny 2.1. Zasilenie budynków 2.2. Pomiary rozliczeniowe energii 2.3. Tablice bezpiecznikowe 2.4. Instalacja wewnętrzna budynków 2.5. Oświetlenie terenu 2.6. Ochrona przeciwporażeniowa i przeciwpożarowa 2.7. Uwagi końcowe 3. Obliczenia 3.1. Bilans mocy 3.2. Zabezpieczenie główne 3.3. Spadki napięcia 4. Rysunki 4.1. Schemat zasilania i układów pomiarowych dla garaży nr Schemat zasilania i układów pomiarowych dla garaży nr i oświetlenia terenu 4.3. Widok złącza licznikowego dla garaży nr Widok złącza licznikowego dla garaży nr Zasilenie garaży i oświetlenie terenu 4.6. Schemat oświetlenia terenu i tablicy bezpiecznikowej TBO 4.7. Instalacja wewnętrzna garaży nr Instalacja wewnętrzna garaży nr Schemat tablic bezpiecznikowych garaży TBG

3. Spadki napięcia 4. Rysunki 4.1. Schemat zasilania i układów pomiarowych dla garaży nr 1-20 4.2. Schemat zasilania i układów pomiarowych dla garaży nr 21-31 i oświetlenia terenu 4.3. Widok złącza licznikowego dla garaży nr 1-20 4.

3 Oświadczenie projektanta Ja, niżej podpisany : Andrzej Sokolik (imię nazwisko projektanta/sprawdzającego) Uprawnienia nr MAZ/0305/PWOE/04 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994r. - Prawo budowlane (jednolity tekst z 2003r Dz. U. Nr 207, póz. 2016, z póżn. zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt ten został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Otwock dn. 09 czerwca 2014 r. (miejscowość, data) ( podpis)

U. Nr 207, póz. 2016, z póżn. zm.), zgodnie z art. 20 ust.

4 Oświadczenie sprawdzającego Ja, niżej podpisany : Zbigniew Kwiatosz (imię nazwisko projektanta/sprawdzającego) Uprawnienia nr MAZ/0387/POOE/07 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994r. - Prawo budowlane (jednolity tekst z 2003r Dz. U. Nr 207, póz. 2016, z póżn. zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt ten został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Otwock dn. 09 czerwca 2014 r. (miejscowość, data) ( podpis)

- Prawo budowlane (jednolity tekst z 2003r Dz. U. Nr 207, póz. 2016, z póżn. zm.), zgodnie z art. 20 ust.

5 1. Wstęp 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji elektrycznych, układów pomiarowych energii elektrycznej oraz oświetlenia terenu dla dwóch zespołów indywidualnych garaży w Józefowie przy ul. Wąskiej Podstawa opracowania. - zlecenie Inwestora - obowiązujące normy i przepisy - warunki techniczne przyłączenia 14/R3/02049 z dnia wydane przez RE-Mińsk Mazowiecki - uzgodnienia wstępne 1.3. Zakres opracowania Opracowanie niniejsze obejmuje: - układy pomiarowe - tablice bezpiecznikowe - instalacje wewnętrzne budynków - instalacje oświetlenia terenu - instalacje ochrony od porażeń i przeciwprzepięciowa

- zlecenie Inwestora - obowiązujące normy i przepisy - warunki techniczne przyłączenia 14/R3/02049 z dnia 07.04.2014 wydane przez RE-Mińsk Mazowiecki - uzgodnienia wstępne 1.

6 2. Opis techniczny 2.1. Zasilenie budynków. Zasilenie garaży będzie odbywało się poprzez linię kablową i dwa złącza ZK umieszczone na zewnętrznych ścianach zespołów budynków garażowych od strony działki 76/1. Projekt tego zasilania ujęty jest w oddzielnym opracowaniu wykonanym przez PGE Dystrybucja S.A. Ze złącz ZK poprowadzić wewnętrzne linie zasilające przewodami YKY3x6 mm 2 w rurach typu DVK Ø50 do tablic bezpiecznikowych TBG poszczególnych garaży indywidualnych. Kable zasilające garaże indywidualne układać we wspólnym rowie kablowym na głębokości 70 cm od poziomu gruntu. Dla wszystkich garaży przewidziano standardowe zasilenia 1- fazowe Pomiary rozliczeniowe energii elektrycznej. Każdy garaż indywidualny posiadał będzie swój oddzielny licznik energii elektrycznej. Dla całego zespołu przewidziano zainstalowanie łącznie 31 bezpośrednich liczników energii elektrycznej czynnej 1-fazowych, 1-strefowych dla garaży indywidualnych i 1 licznika 1- fazowego, 1-strefowego dla potrzeb oświetlenia terenu. Miejscem zainstalowania liczników będą złącza licznikowe TL przy złączach zasilających ZK Tablice bezpiecznikowe garaży. W każdym garażu indywidualnym należy zastosować natynkowe, 12-polowe tablice bezpiecznikowe TBG zainstalowane w miejscach zaznaczonych na rysunku w projekcie - na bocznej ścianie, przy drzwiach garażowych. W tablicach tych przewidziano zainstalowanie głównych rozłączników izolacyjnych IS-20/1, po jednym wyłączniku różnicowo-prądowym oraz wyłączników nadmiarowo-prądowych zabezpieczających obwody gniazd i oświetlenia przed skutkami prądów zwarciowych i przeciążeniowych. Również w każdej tablicy przewiduje się zainstalowanie lampki sygnalizującej obecność napięcia oraz ochronników przepięciowych.

Projekt tego zasilania ujęty jest w oddzielnym opracowaniu wykonanym przez PGE Dystrybucja S.A.

7 2.4. Instalacja wewnętrzna garaży. Z każdej tablicy bezpiecznikowej TBG wyprowadzić po dwa obwody 1-fazowe (jeden oświetleniowy i jeden gniazdowy) do poszczególnych punktów odbioru jak pokazano na schematach ideowych i rzutach budynków. Instalacje wykonać przewodami miedzianymi typu YDYp 3-żyłowymi o przekrojach 1,5 mm 2 dla instalacji oświetleniowej oraz 2,5 mm 2 dla instalacji gniazdowej. Instalacje wykonać jako natynkowe, prowadząc przewody w rurach instalacyjnych z PCV. Wyłączniki światła należy instalować na wysokości 1,3 m a gniazda na wysokości 1,0 m od posadzki. Oprawy oświetleniowe montować na bocznej ścianie na wysokości 2,0 m od posadzki. Stosować osprzęt natynkowy w stopniu ochrony IP Oświetlenie terenu. Kable zasilające lampy oświetleniowe poprowadzić trasą zaznaczoną na rys nr 5/E z tablicy bezpiecznikowej TBO zlokalizowanej przy złączu pomiarowym, przy zespole garaży nr Należy zastosować kabel ziemny typu YKY 3x4 mm 2. Projektowane kable układać w rowie kablowym na głębokości 0,7 m od poziomu gruntu. Na całej długości kable układać w rurze przepustowej typu DVK50. Na kable należy założyć opaski informacyjne przy lampach i w trasie. Na opaskach tych należy umieścić następujące informacje: rok budowy, rodzaj kabla, kierunek trasy, napięcie i własność. Należy zastosować słupy oświetleniowe aluminiowe, okrągłe typu SAL-4/B60, kolor inox C- 45 produkcji firmy Rosa. Zastosować słupy o długości 4 m zamocowane na fundamencie zgodnie z zaleceniami producenta. Jako źródło światła należy zainstalować oprawy oświetleniowe typu MIRA LED 42W. Zasilenie oprawy od tabliczki przyłączeniowej słupa wykonać przewodem OMY 2x1,0 mm 2. Po zakończeniu robót, należy wykonać geodezyjną inwentaryzację kabli i słupów oświetleniowych.

budynków. Instalacje wykonać przewodami miedzianymi typu YDYp 3-żyłowymi o przekrojach 1,5 mm 2 dla instalacji oświetleniowej oraz 2,5 mm 2 dla instalacji gniazdowej.

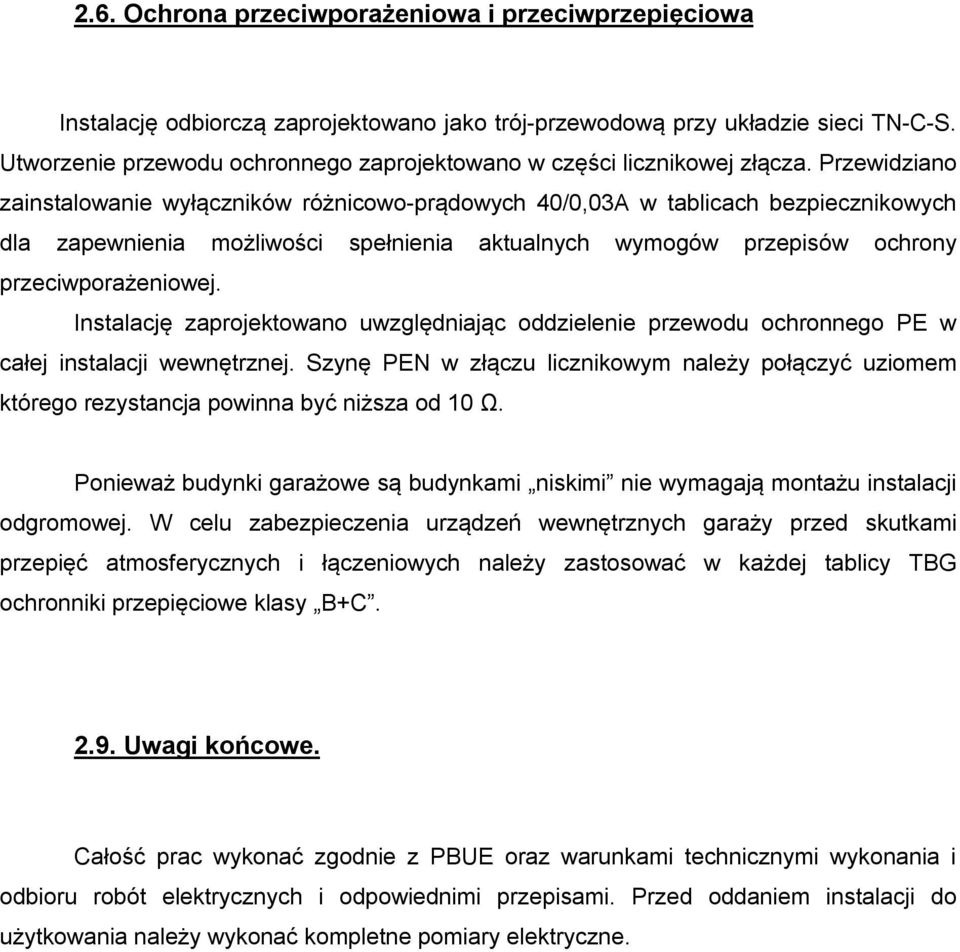

8 2.6. Ochrona przeciwporażeniowa i przeciwprzepięciowa Instalację odbiorczą zaprojektowano jako trój-przewodową przy układzie sieci TN-C-S. Utworzenie przewodu ochronnego zaprojektowano w części licznikowej złącza. Przewidziano zainstalowanie wyłączników różnicowo-prądowych 40/0,03A w tablicach bezpiecznikowych dla zapewnienia możliwości spełnienia aktualnych wymogów przepisów ochrony przeciwporażeniowej. Instalację zaprojektowano uwzględniając oddzielenie przewodu ochronnego PE w całej instalacji wewnętrznej. Szynę PEN w złączu licznikowym należy połączyć uziomem którego rezystancja powinna być niższa od 10 Ω. Ponieważ budynki garażowe są budynkami niskimi nie wymagają montażu instalacji odgromowej. W celu zabezpieczenia urządzeń wewnętrznych garaży przed skutkami przepięć atmosferycznych i łączeniowych należy zastosować w każdej tablicy TBG ochronniki przepięciowe klasy B+C Uwagi końcowe. Całość prac wykonać zgodnie z PBUE oraz warunkami technicznymi wykonania i odbioru robót elektrycznych i odpowiednimi przepisami. Przed oddaniem instalacji do użytkowania należy wykonać kompletne pomiary elektryczne.

Przewidziano zainstalowanie wyłączników różnicowo-prądowych 40/0,03A w tablicach bezpiecznikowych dla zapewnienia możliwości spełnienia aktualnych wymogów przepisów ochrony przeciwporażeniowej.

9 3. Obliczenia 3.1. Bilans mocy. Obliczenie zapotrzebowania mocy dla zespołu garaży nr 1-20 Ilość garaży: 20 szt. x 2 kw = 40 kw Moc całkowita zespołu garaży nr 1-20: P CG1-20 = 40 kw Współczynnik jednoczesności Kj = 0,6 Moc szczytowa zespołu garaży nr 1-20 P SG1-20 = 40 kw x 0,276 = 24 kw Obliczenie zapotrzebowania mocy dla zespołu garaży nr Ilość garaży: 11 szt. x 2 kw = 22 kw Oświetlenie terenu = 5 kw Moc całkowita zespołu garaży nr 21-31: P CG21-31 = 22 kw Współczynnik jednoczesności Kj = 0,6 Moc szczytowa zespołu garaży nr i oświetlenia terenu P SG21-31 = 22 kw x 0,6 = 13 kw + 5 kw = 18 kw 3.2. Zabezpieczenia. Obliczenie zabezpieczenia głównego w złączu ZK dla zespołu garaży nr 1-20 I = ,73 x 400 x 0,93 = 38 A Należy przyjąć zabezpieczenia: - w złączu ZK: WT-00-3 x 63A. Przekrój przewodów zasilających część licznikową: YKY5x16 mm 2.

zapotrzebowania mocy dla zespołu garaży nr 21-31 Ilość garaży: 11 szt.

10 Obliczenie zabezpieczenia głównego w złączu ZK dla zespołu garaży nr I = ,73 x 400 x 0,93 = 29 A Należy przyjąć zabezpieczenia: - w złączu ZK: WT-00-3 x 63A. Przekrój przewodów zasilających część licznikową: YKY5x16 mm Spadki napięcia. Spadek napięcia WLZ między złączem ZK a tablicą TBG (dla najdłuższego kabla): 2000 W x 40 m U TL-TBG31 = x 100% = 0,44 % 6 x 57 x 230 x 230 U DOP = 1% U ZK-TBG31 < U DOP 0,44 % < 1,0 % Warunek spełniony

Przekrój przewodów zasilających część licznikową: YKY5x16 mm 2. 3.3. Spadki napięcia.
