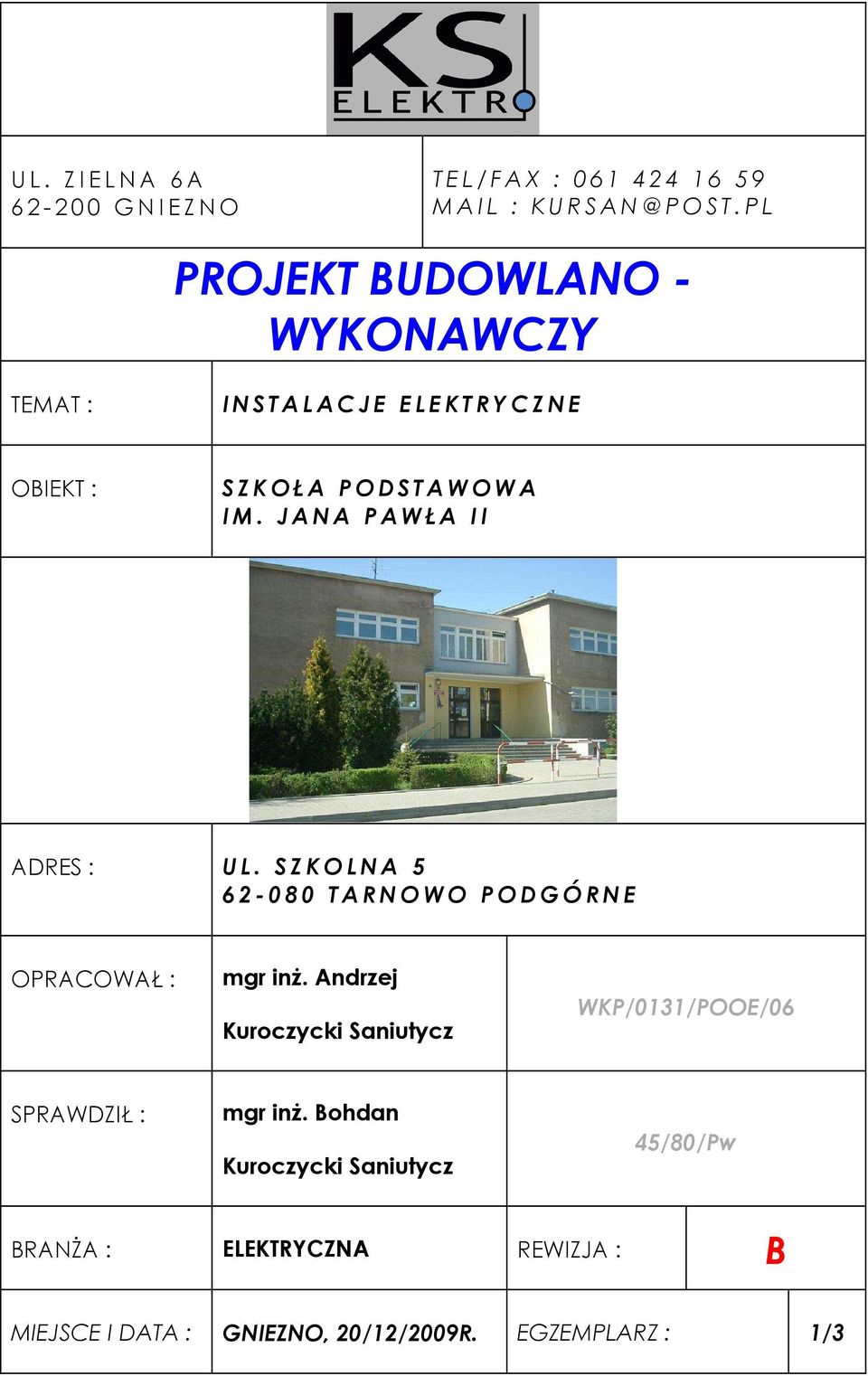

1 U L. Z I E L N A 6 A G N I E Z N O T E L / F A X : M A I L : K U R S A P O S T. P L PROJEKT BUDOWLANO - WYKONAWCZY TEMAT : I N S T A L A C J E E L E K T R Y C Z N E OBIEKT : S Z K O Ł A P O D S T A W O W A I M. J A N A P A W Ł A I I ADRES : U L. S Z K O L N A T A R N O W O P O D G Ó R N E OPRACOWAŁ : mgr inż. Andrzej Kuroczycki Saniutycz WKP/0131/POOE/06 SPRAWDZIŁ : mgr inż. Bohdan Kuroczycki Saniutycz 45/80/Pw BRANŻA : ELEKTRYCZNA REWIZJA : B MIEJSCE I DATA : GNIEZNO, 20/12/2009R. EGZEMPLARZ : 1/3

J A N A P A W Ł A I I ADRES : U L. S Z K O L N A 5 6 2-0 8 0 T A R N O W O P O D G Ó R N E OPRACOWAŁ : mgr inż.

2 SPIS TREŚCI 1. STRONA TYTUŁOWA 2. SPIS TERŚCI 3. OŚWIADCZENIA PROJEKTANTA + UPRAWNIENIA 4. ZAKRES I PODSTAWA OPRACOWANIA 5. OPIS TECHNICZNY 6. ZESTAWIENIE OSPRZĘTU + OBLICZENIA TECHNICZNE 7. PLANY I SCHEMATY PROJEKTOWE POZIOM -1 OŚWIETLENIE RYS. 1 POZIOM -1 GNIAZDA + TRASY KABLOWE RYS. 2 POZIOM 0 OŚWIETLENIE RYS. 3 POZIOM 0 GNIAZDA + TRASY KABLOWE + SCHEMAT WLZ RYS. 4 POZIOM +1 OŚWIETLENIE RYS. 5 POZIOM +1 GNIAZDA + TRASY KABLOWE RYS. 6 TABLICA TG WLZ + OŚW RYS. 7 TABLICA T-OŚW RYS. 8 TABLICA T(-1.1) RYS. 9 TABLICA T(-1.2) RYS. 10 TABLICA TK RYS. 11 TABLICA TA RYS. 12 TABLICA T(0) RYS. 13 TABLICA TS RYS. 14 TABLICA TH RYS. 15 TABLICA T(+1.1) RYS. 16 TABLICA T(+1.2) RYS. 17

3 POZIOM 0 GNIAZDA + TRASY KABLOWE + SCHEMAT WLZ RYS. 4 POZIOM +1 OŚWIETLENIE RYS. 5 POZIOM +1 GNIAZDA + TRASY KABLOWE RYS. 6 TABLICA TG WLZ + OŚW RYS.

3 Gniezno, dnia r. (miejscowość, data ) Andrzej Kuroczycki Saniutycz imię i nazwisko ul. Zielna 6a Gniezno adres O Ś W I A D C Z E N I E Projektanta * / osoby sprawdzającej * Stosownie do zapisów art. 20 ust. 4 ustawy z dnia 7 lipca Prawo budowlane (tekst jedn. Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) oświadczam iż projekt budowlany : WEWNĘTRZNE INSTALACJE ELEKTRYCZNE (nazwa projektu budowlanego ) (inwestor ) (adres inwestycji ) opracowany : lipiec 2009 r..( data opracowania projektu ) został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. podpis składającego oświadczenie * niepotrzebne skreślić z pieczęcią imienną

Prawo budowlane (tekst jedn. Dz. U. z 2003 r. Nr 207, poz.

4 Gniezno, dnia r. (miejscowość, data ) Bohdan Kuroczycki Saniutycz imię i nazwisko ul. Św. Michała 21/ Gniezno adres O Ś W I A D C Z E N I E Projektanta * / osoby sprawdzającej * Stosownie do zapisów art. 20 ust. 4 ustawy z dnia 7 lipca Prawo budowlane (tekst jedn. Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) oświadczam iż projekt budowlany : WEWNĘTRZNE INSTALACJE ELEKTRYCZNE (nazwa projektu budowlanego ) (inwestor ) (adres inwestycji ) opracowany : lipiec 2009 r..( data opracowania projektu ) został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. podpis składającego oświadczenie * niepotrzebne skreślić z pieczęcią imienną

5 4. Zakres i podstawa opracowania. Zakres opracowania. Niniejsze opracowanie zawiera instalacje silnoprądowe, w tym: WLZ obiektowe, zasilanie oświetlenia, instalacje gniazd w częściach wspólnych i tras kablowych, rozdzielnie obiektowe. Projekt nie uwzględnia instalacji w pomieszczeniach, instalacji odgromowej, montażu lamp oświetleniowych i doprowadzenia zasilania do rozdzieleni głównej oraz oświetlenia terenu. Podstawa opracowania. Projekt techniczny opracowano na podstawie : zlecenia Inwestora, wizji lokalnej projektanta, uzgodnień z inwestorem, obowiązujących przepisów i norm.

6 5. Opis techniczny. Zasilanie Projekt po stronie Inwestora. Rozdzielnie TG rozdzielnia główna odpowiadająca za wszystkie odpływy poza zakresem opracowania Pozostałe rozdzielnie podzielone na piętra i zakresy W pomieszczeniu portierni rozdzielnia sterownicza T-OŚW odpowiedzialna za załączanie oświetlenia na częściach wspólnych W rozdzielniach należy przewidzieć dodatkowo 30% zapasu na przyszłą rozbudowę Oświetlenie ogólne Oświetlenie części ogólnych odbywa się poprzez przyciski w rozdzielni T-OŚW umiejscowionej w pomieszczeniu portiera. Pozostałe obwody załączać należy poprzez łączniki ścienne zaznaczone na rysunkach. Należy stosować przewody YDY (lub YDYp na ścianach i sufitach do tynkowania) 3x2,5mm2. Projekt obejmuje tylko wykonanie WLZ od rozdzielni do łączników wskazanych na rysunkach. Instalacja gniazd, wypustów 230V, 400V Gniazda są zasilane z wszystkich rozdzielnic. Gniazda i wypusty umiejscowić zgodnie z rysunkami i zestawieniem osprzętu. Należy stosować przewody YDY (lub YDYp na ścianach i sufitach do tynkowania) 3x2,5mm2. Na ciągach korytarzy kable elektryczne prowadzić w listwach DLP (kolor czerwony). Trasy kablowe pod projekt instalacji RTV, teletechnicznej są zaprojektowane linią koloru niebieskiego. Projekt obejmuje jedynie wykonanie WLZ do pozostawienia w korycie w częściach ogólnych. Ochrona przeciwporażeniowa. Dla zabezpieczenia poszczególnych obwodów światła, gniazd 230V i siły 230/400 V przewiduje się zastosowanie wyłączników różnicowoprądowych typu P-312, P-314 o charakterystyce czasowo-prądowej typu B lub C zgodnie z rys. nr 5. Ochronę przeciwporażeniową należy wykonać zgodnie z normą PN-IEC / Charakterystyka urządzenia odłączającego napięcie i przekroje przewodów powinny być tak dobrane, aby w przypadku zwarcia pomiędzy przewodem skrajnym a przewodem ochronnym PE lub przewodem ochronno-neutralnym PEN albo częściami urządzeń objętych ochroną następowało samoczynne odłączenie zasilania w czasie nie dłuższym niż 0,4 sek. dla warunków środowiskowych 1 ( są to takie warunki, w których rezystancja ciała ludzkiego w stosunku do ziemi wynosi co najmniej 1000 Ω )

T-OŚW odpowiedzialna za załączanie oświetlenia na częściach wspólnych W rozdzielniach należy przewidzieć dodatkowo 30% zapasu na przyszłą rozbudowę Oświetlenie ogólne Oświetlenie części ogólnych

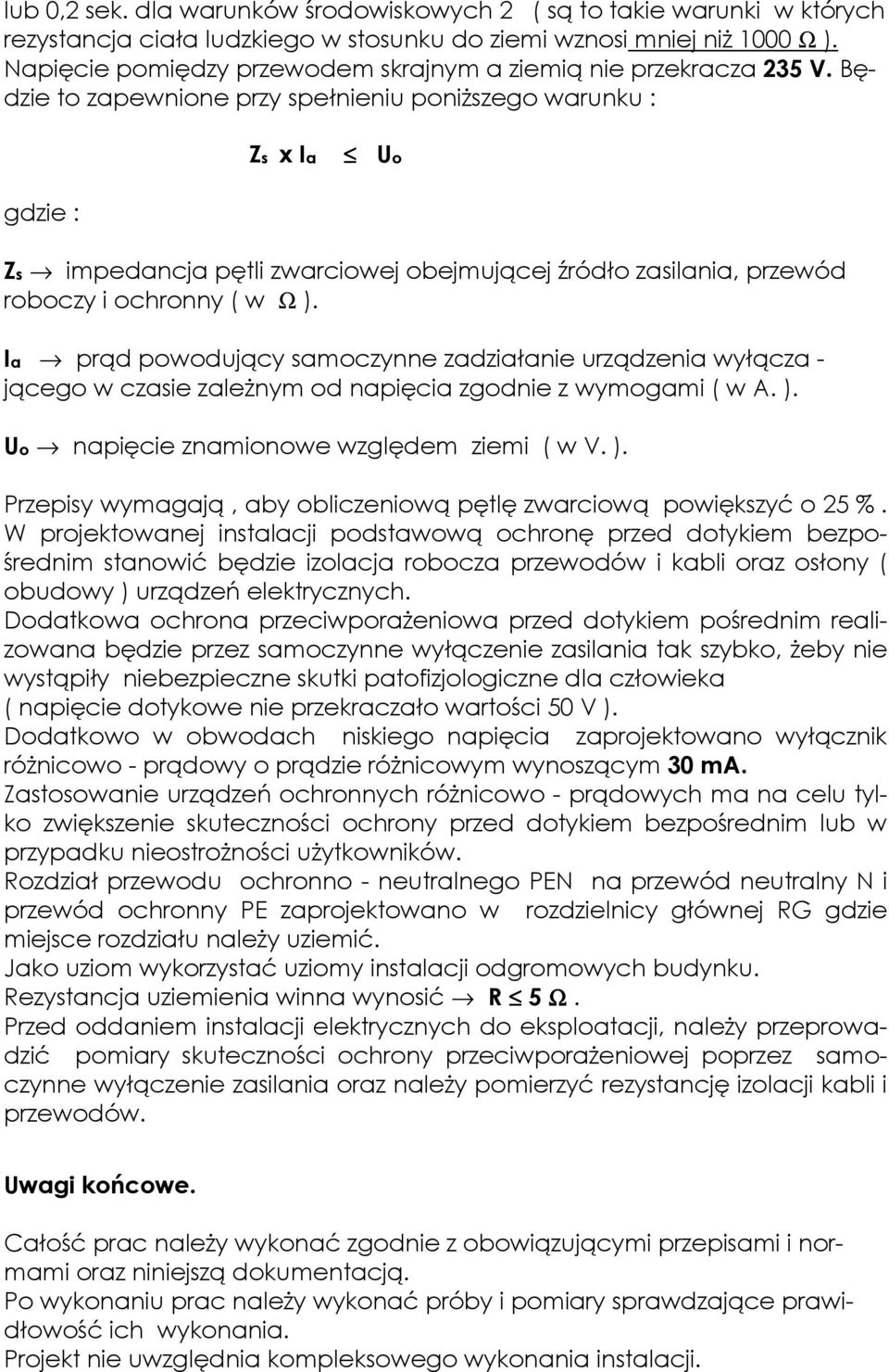

7 lub 0,2 sek. dla warunków środowiskowych 2 ( są to takie warunki w których rezystancja ciała ludzkiego w stosunku do ziemi wznosi mniej niż 1000 Ω ). Napięcie pomiędzy przewodem skrajnym a ziemią nie przekracza 235 V. Będzie to zapewnione przy spełnieniu poniższego warunku : Zs x Ia Uo gdzie : Zs impedancja pętli zwarciowej obejmującej źródło zasilania, przewód roboczy i ochronny ( w Ω ). Ia prąd powodujący samoczynne zadziałanie urządzenia wyłącza - jącego w czasie zależnym od napięcia zgodnie z wymogami ( w A. ). Uo napięcie znamionowe względem ziemi ( w V. ). Przepisy wymagają, aby obliczeniową pętlę zwarciową powiększyć o 25 %. W projektowanej instalacji podstawową ochronę przed dotykiem bezpośrednim stanowić będzie izolacja robocza przewodów i kabli oraz osłony ( obudowy ) urządzeń elektrycznych. Dodatkowa ochrona przeciwporażeniowa przed dotykiem pośrednim realizowana będzie przez samoczynne wyłączenie zasilania tak szybko, żeby nie wystąpiły niebezpieczne skutki patofizjologiczne dla człowieka ( napięcie dotykowe nie przekraczało wartości 50 V ). Dodatkowo w obwodach niskiego napięcia zaprojektowano wyłącznik różnicowo - prądowy o prądzie różnicowym wynoszącym 30 ma. Zastosowanie urządzeń ochronnych różnicowo - prądowych ma na celu tylko zwiększenie skuteczności ochrony przed dotykiem bezpośrednim lub w przypadku nieostrożności użytkowników. Rozdział przewodu ochronno - neutralnego PEN na przewód neutralny N i przewód ochronny PE zaprojektowano w rozdzielnicy głównej RG gdzie miejsce rozdziału należy uziemić. Jako uziom wykorzystać uziomy instalacji odgromowych budynku. Rezystancja uziemienia winna wynosić R 5 Ω. Przed oddaniem instalacji elektrycznych do eksploatacji, należy przeprowadzić pomiary skuteczności ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania oraz należy pomierzyć rezystancję izolacji kabli i przewodów. Uwagi końcowe. Całość prac należy wykonać zgodnie z obowiązującymi przepisami i normami oraz niniejszą dokumentacją. Po wykonaniu prac należy wykonać próby i pomiary sprawdzające prawidłowość ich wykonania. Projekt nie uwzględnia kompleksowego wykonania instalacji.

Będzie to zapewnione przy spełnieniu poniższego warunku : Zs x Ia Uo gdzie : Zs impedancja pętli zwarciowej obejmującej źródło zasilania, przewód roboczy i ochronny ( w Ω ).
