Projekt wykonawczy instalacji elektrycznej dla zasilania urządzeń klimatyzacji IV piętra budynku

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Projekt wykonawczy instalacji elektrycznej dla zasilania urządzeń klimatyzacji IV piętra budynku"

Bogusław Kowal
9 lat temu
Przeglądów:

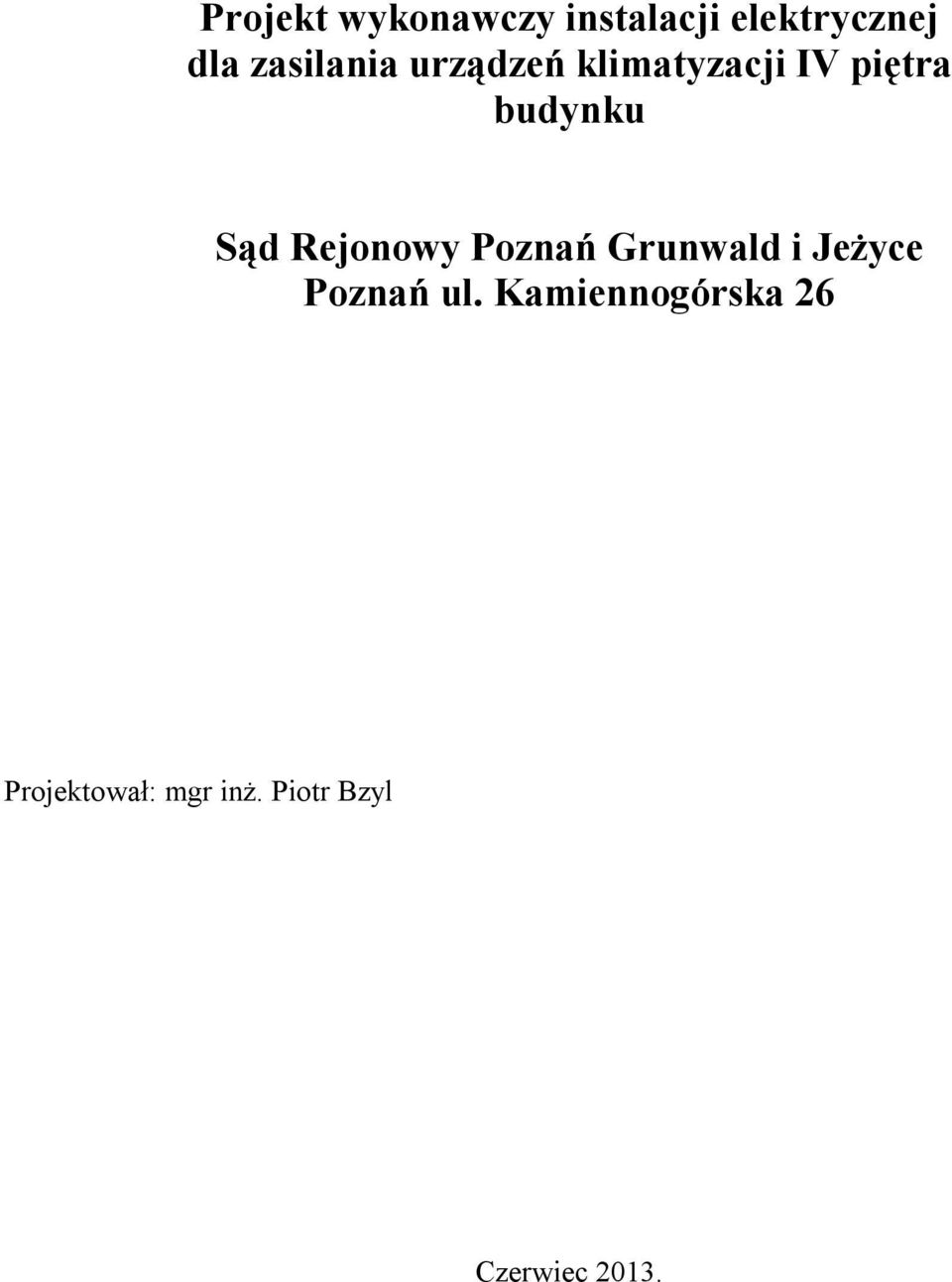

1 Projekt wykonawczy instalacji elektrycznej dla zasilania urządzeń klimatyzacji IV piętra budynku Sąd Rejonowy Poznań Grunwald i Jeżyce Poznań ul. Kamiennogórska 26 Projektował: mgr inż. Piotr Bzyl Czerwiec 2013.

Sąd Rejonowy Poznań Grunwald i Jeżyce Poznań ul.

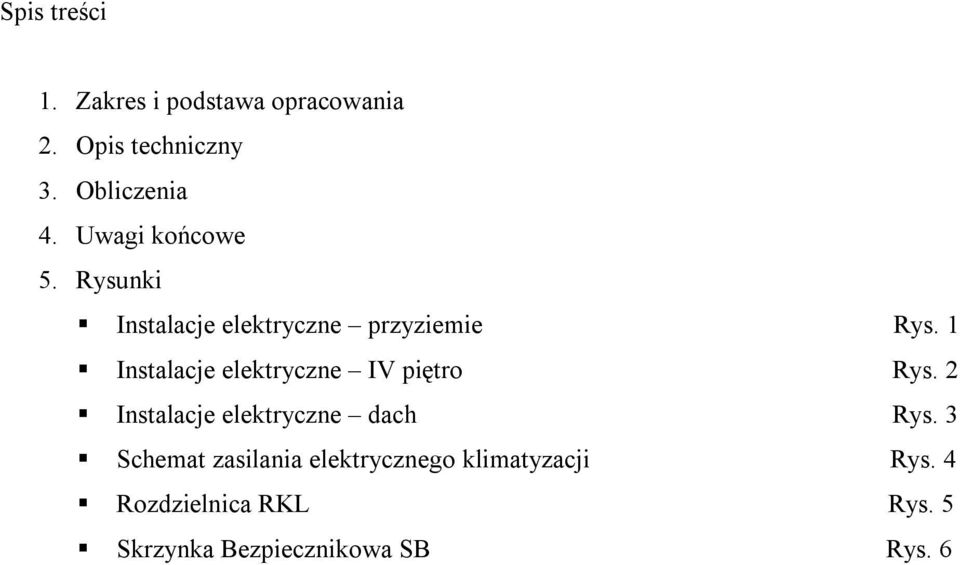

2 Spis treści 1. Zakres i podstawa opracowania 2. Opis techniczny 3. Obliczenia 4. Uwagi końcowe 5. Rysunki Instalacje elektryczne przyziemie Rys. 1 Instalacje elektryczne IV piętro Rys. 2 Instalacje elektryczne dach Rys. 3 Schemat zasilania elektrycznego klimatyzacji Rys. 4 Rozdzielnica RKL Rys. 5 Skrzynka Bezpiecznikowa SB Rys. 6

1 Instalacje elektryczne IV piętro Rys. 2 Instalacje elektryczne dach Rys.

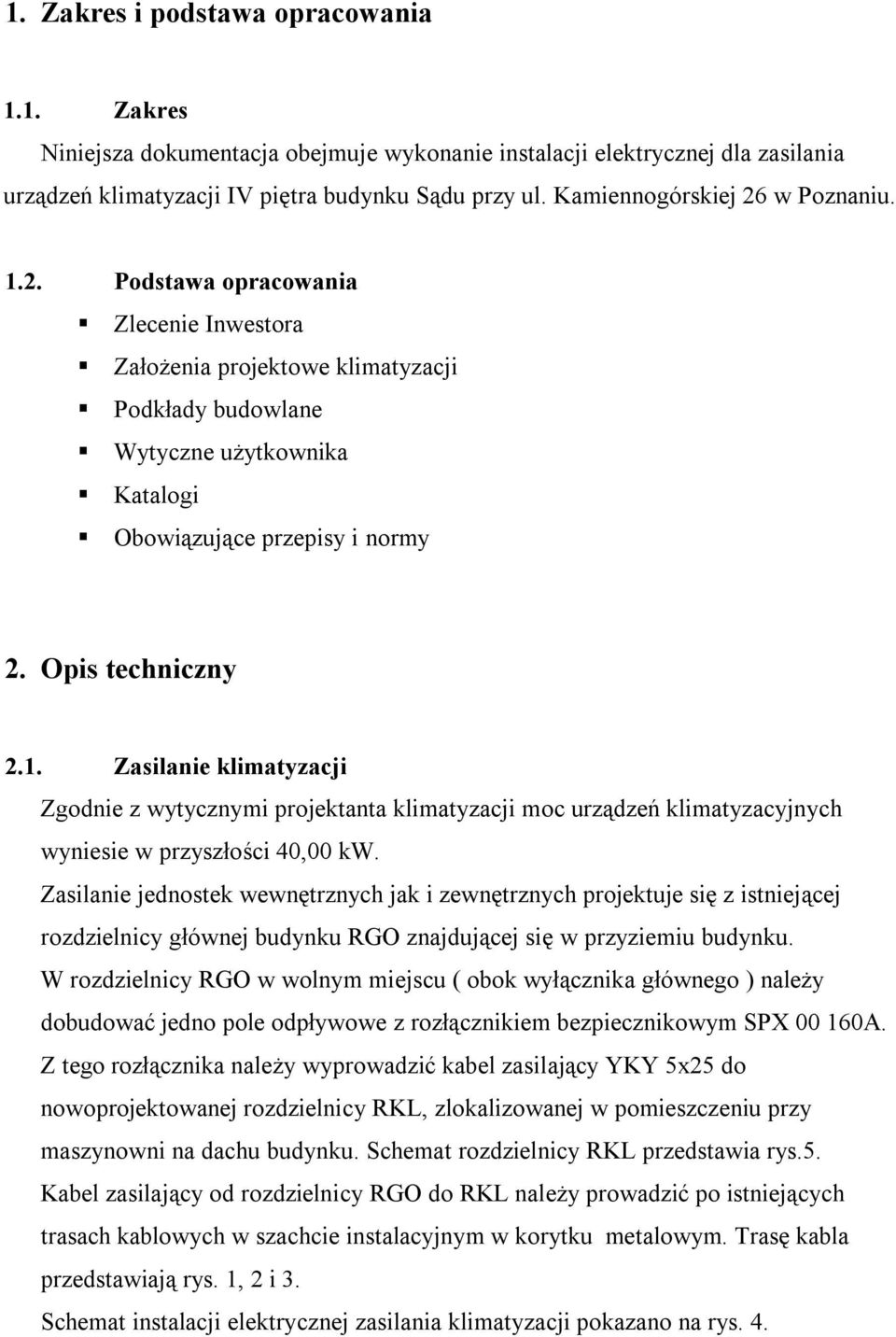

3 1. Zakres i podstawa opracowania 1.1. Zakres Niniejsza dokumentacja obejmuje wykonanie instalacji elektrycznej dla zasilania urządzeń klimatyzacji IV piętra budynku Sądu przy ul. Kamiennogórskiej 26 w Poznaniu Podstawa opracowania Zlecenie Inwestora Założenia projektowe klimatyzacji Podkłady budowlane Wytyczne użytkownika Katalogi Obowiązujące przepisy i normy 2. Opis techniczny 2.1. Zasilanie klimatyzacji Zgodnie z wytycznymi projektanta klimatyzacji moc urządzeń klimatyzacyjnych wyniesie w przyszłości 40,00 kw. Zasilanie jednostek wewnętrznych jak i zewnętrznych projektuje się z istniejącej rozdzielnicy głównej budynku RGO znajdującej się w przyziemiu budynku. W rozdzielnicy RGO w wolnym miejscu ( obok wyłącznika głównego ) należy dobudować jedno pole odpływowe z rozłącznikiem bezpiecznikowym SPX A. Z tego rozłącznika należy wyprowadzić kabel zasilający YKY 5x25 do nowoprojektowanej rozdzielnicy RKL, zlokalizowanej w pomieszczeniu przy maszynowni na dachu budynku. Schemat rozdzielnicy RKL przedstawia rys.5. Kabel zasilający od rozdzielnicy RGO do RKL należy prowadzić po istniejących trasach kablowych w szachcie instalacyjnym w korytku metalowym. Trasę kabla przedstawiają rys. 1, 2 i 3. Schemat instalacji elektrycznej zasilania klimatyzacji pokazano na rys. 4.

Opis techniczny 2.1. Zasilanie klimatyzacji Zgodnie z wytycznymi projektanta klimatyzacji moc urządzeń klimatyzacyjnych wyniesie w przyszłości 40,00 kw.

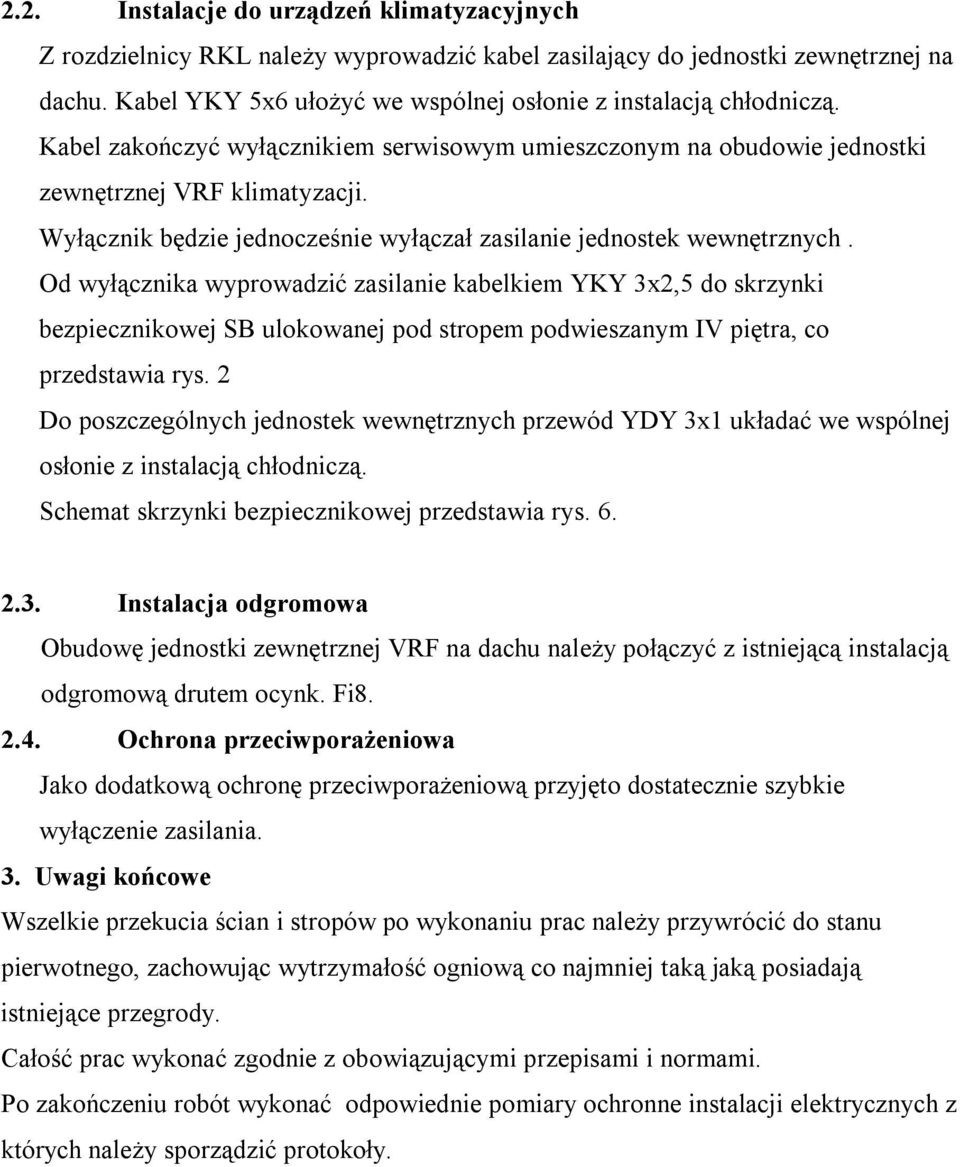

4 2.2. Instalacje do urządzeń klimatyzacyjnych Z rozdzielnicy RKL należy wyprowadzić kabel zasilający do jednostki zewnętrznej na dachu. Kabel YKY 5x6 ułożyć we wspólnej osłonie z instalacją chłodniczą. Kabel zakończyć wyłącznikiem serwisowym umieszczonym na obudowie jednostki zewnętrznej VRF klimatyzacji. Wyłącznik będzie jednocześnie wyłączał zasilanie jednostek wewnętrznych. Od wyłącznika wyprowadzić zasilanie kabelkiem YKY 3x2,5 do skrzynki bezpiecznikowej SB ulokowanej pod stropem podwieszanym IV piętra, co przedstawia rys. 2 Do poszczególnych jednostek wewnętrznych przewód YDY 3x1 układać we wspólnej osłonie z instalacją chłodniczą. Schemat skrzynki bezpiecznikowej przedstawia rys Instalacja odgromowa Obudowę jednostki zewnętrznej VRF na dachu należy połączyć z istniejącą instalacją odgromową drutem ocynk. Fi Ochrona przeciwporażeniowa Jako dodatkową ochronę przeciwporażeniową przyjęto dostatecznie szybkie wyłączenie zasilania. 3. Uwagi końcowe Wszelkie przekucia ścian i stropów po wykonaniu prac należy przywrócić do stanu pierwotnego, zachowując wytrzymałość ogniową co najmniej taką jaką posiadają istniejące przegrody. Całość prac wykonać zgodnie z obowiązującymi przepisami i normami. Po zakończeniu robót wykonać odpowiednie pomiary ochronne instalacji elektrycznych z których należy sporządzić protokoły.

Od wyłącznika wyprowadzić zasilanie kabelkiem YKY 3x2,5 do skrzynki bezpiecznikowej SB ulokowanej pod stropem podwieszanym IV piętra, co przedstawia rys.

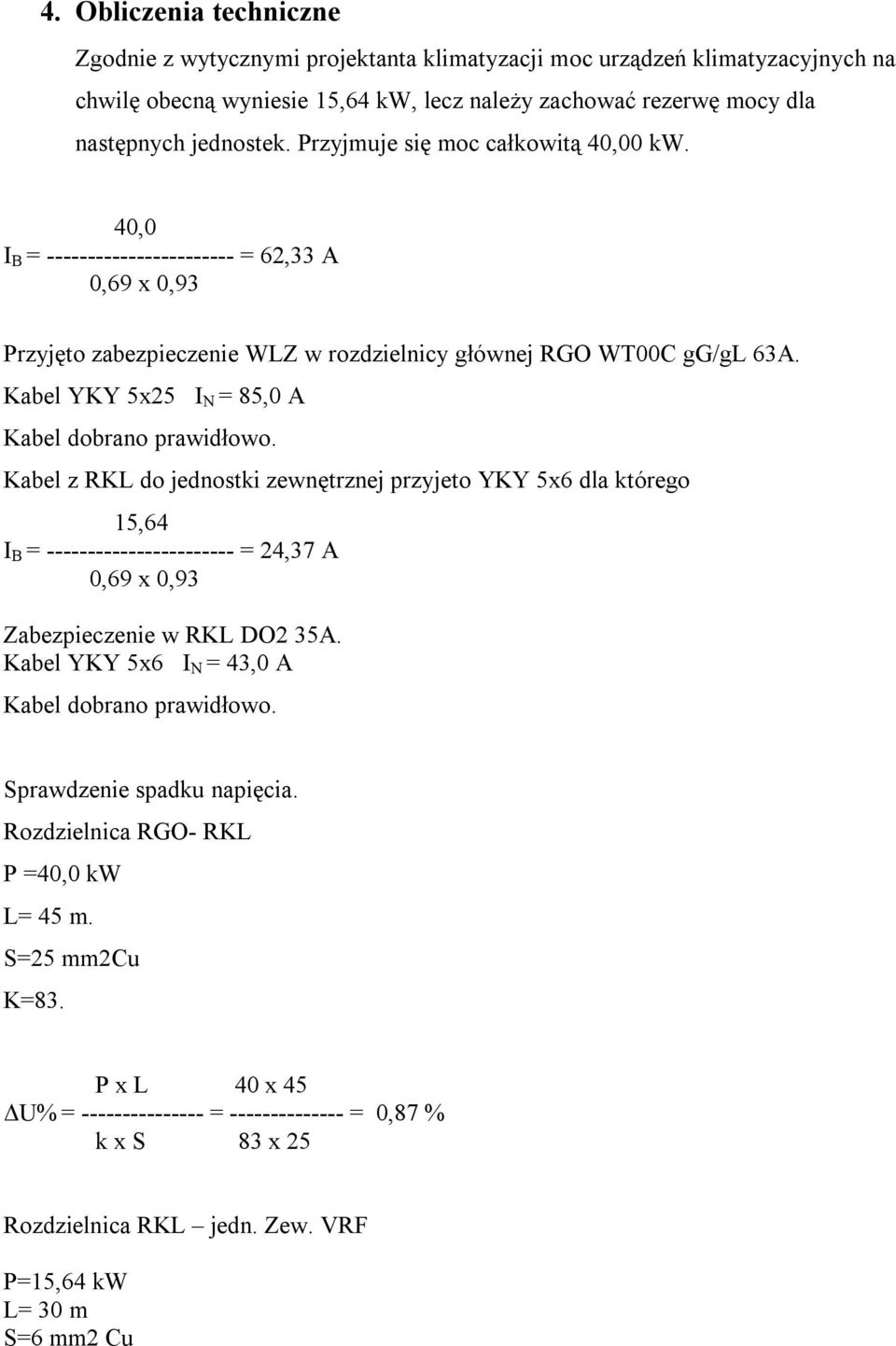

5 4. Obliczenia techniczne Zgodnie z wytycznymi projektanta klimatyzacji moc urządzeń klimatyzacyjnych na chwilę obecną wyniesie 15,64 kw, lecz należy zachować rezerwę mocy dla następnych jednostek. Przyjmuje się moc całkowitą 40,00 kw. 40,0 I B = = 62,33 A 0,69 x 0,93 Przyjęto zabezpieczenie WLZ w rozdzielnicy głównej RGO WT00C gg/gl 63A. Kabel YKY 5x25 I N = 85,0 A Kabel dobrano prawidłowo. Kabel z RKL do jednostki zewnętrznej przyjeto YKY 5x6 dla którego 15,64 I B = = 24,37 A 0,69 x 0,93 Zabezpieczenie w RKL DO2 35A. Kabel YKY 5x6 I N = 43,0 A Kabel dobrano prawidłowo. Sprawdzenie spadku napięcia. Rozdzielnica RGO- RKL P =40,0 kw L= 45 m. S=25 mm2cu K=83. P x L 40 x 45 ΔU% = = = 0,87 % k x S 83 x 25 Rozdzielnica RKL jedn. Zew. VRF P=15,64 kw L= 30 m S=6 mm2 Cu

Kabel YKY 5x25 I N = 85,0 A Kabel dobrano prawidłowo.

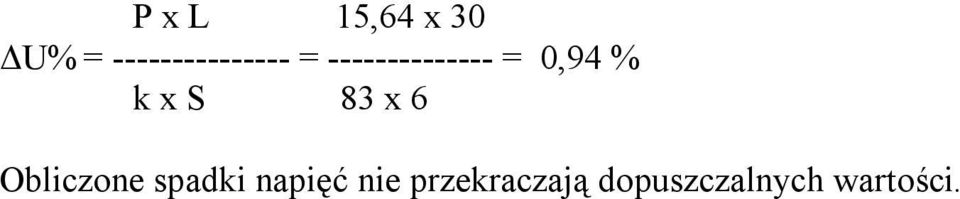

6 P x L 15,64 x 30 ΔU% = = = 0,94 % k x S 83 x 6 Obliczone spadki napięć nie przekraczają dopuszczalnych wartości.
