wewnętrznej instalacji wod. - kan. i ogrzewania PRZEBUDOWA I REMONT BUDYNKU ŚWIETLICY WIEJSKIEJ

Transkrypt

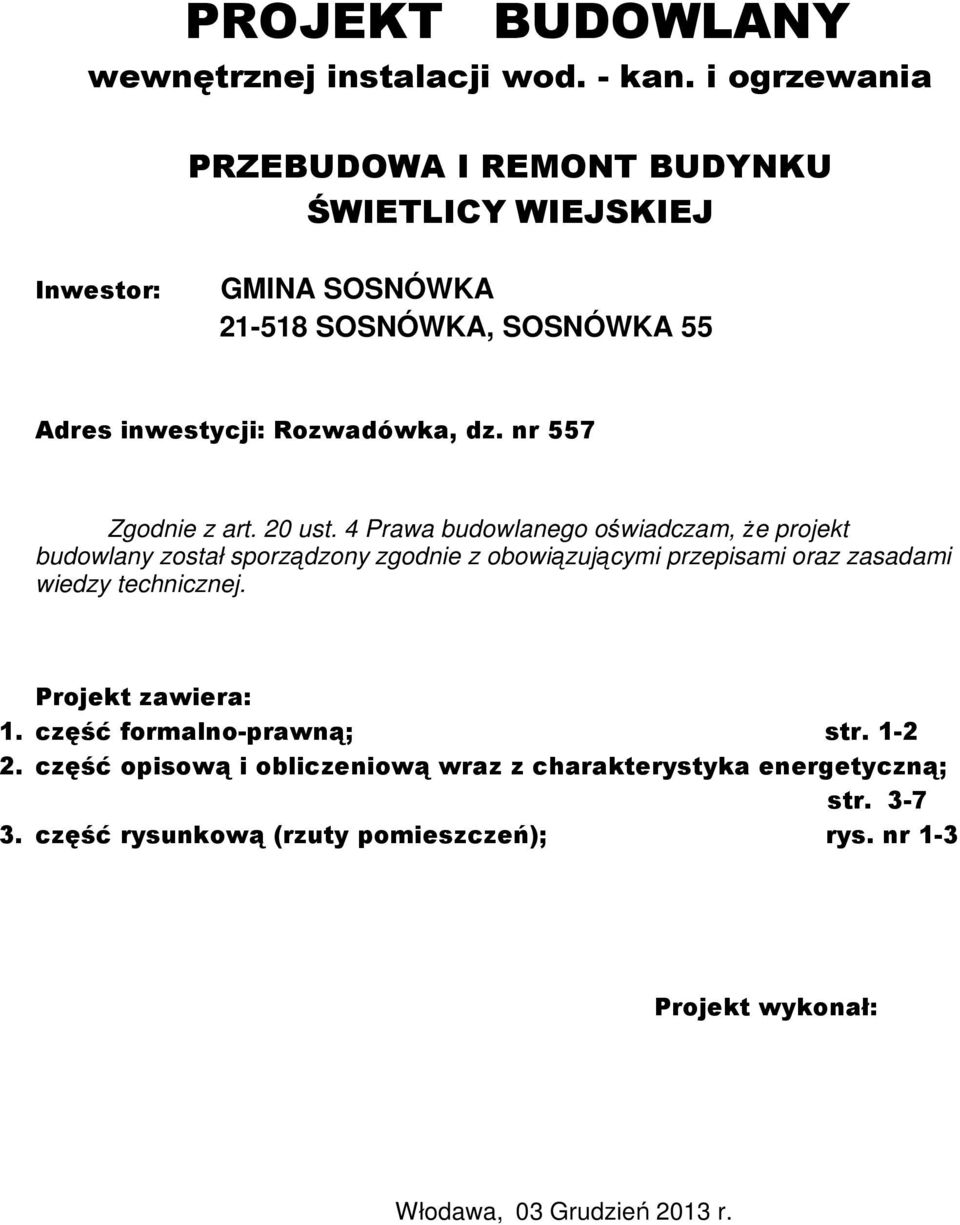

1 PROJEKT BUDOWLANY wewnętrznej instalacji wod. - kan. i ogrzewania PRZEBUDOWA I REMONT BUDYNKU ŚWIETLICY WIEJSKIEJ Inwestor: GMINA SOSNÓWKA SOSNÓWKA, SOSNÓWKA 55 Adres inwestycji: Rozwadówka, dz. nr 557 Zgodnie z art. 20 ust. 4 Prawa budowlanego oświadczam, Ŝe projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt zawiera: 1. część formalno-prawną; str część opisową i obliczeniową wraz z charakterystyka energetyczną; str część rysunkową (rzuty pomieszczeń); rys. nr 1-3 Projekt wykonał: Włodawa, 03 Grudzień 2013 r.

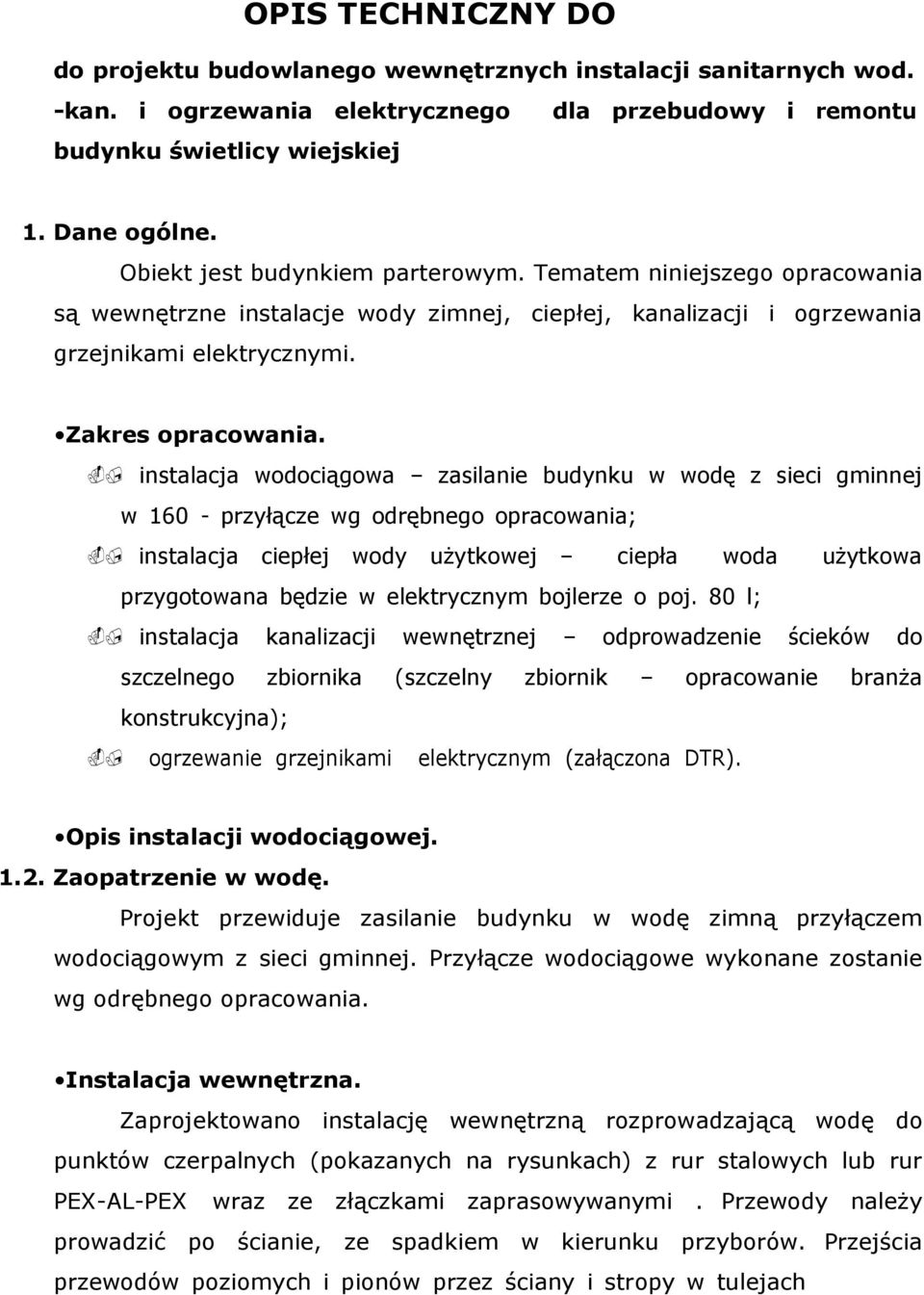

2 OPIS TECHNICZNY DO do projektu budowlanego wewnętrznych instalacji sanitarnych wod. -kan. i ogrzewania elektrycznego budynku świetlicy wiejskiej dla przebudowy i remontu 1. Dane ogólne. Obiekt jest budynkiem parterowym. Tematem niniejszego opracowania są wewnętrzne instalacje wody zimnej, ciepłej, kanalizacji i ogrzewania grzejnikami elektrycznymi. Zakres opracowania. instalacja wodociągowa zasilanie budynku w wodę z sieci gminnej w przyłącze wg odrębnego opracowania; instalacja ciepłej wody uŝytkowej ciepła woda uŝytkowa przygotowana będzie w elektrycznym bojlerze o poj. 80 l; instalacja kanalizacji wewnętrznej odprowadzenie ścieków do szczelnego zbiornika (szczelny zbiornik opracowanie branŝa konstrukcyjna); ogrzewanie grzejnikami elektrycznym (załączona DTR). Opis instalacji wodociągowej Zaopatrzenie w wodę. Projekt przewiduje zasilanie budynku w wodę zimną przyłączem wodociągowym z sieci gminnej. Przyłącze wodociągowe wykonane zostanie wg odrębnego opracowania. Instalacja wewnętrzna. Zaprojektowano instalację wewnętrzną rozprowadzającą wodę do punktów czerpalnych (pokazanych na rysunkach) z rur stalowych lub rur PEX-AL-PEX wraz ze złączkami zaprasowywanymi. Przewody naleŝy prowadzić po ścianie, ze spadkiem w kierunku przyborów. Przejścia przewodów poziomych i pionów przez ściany i stropy w tulejach

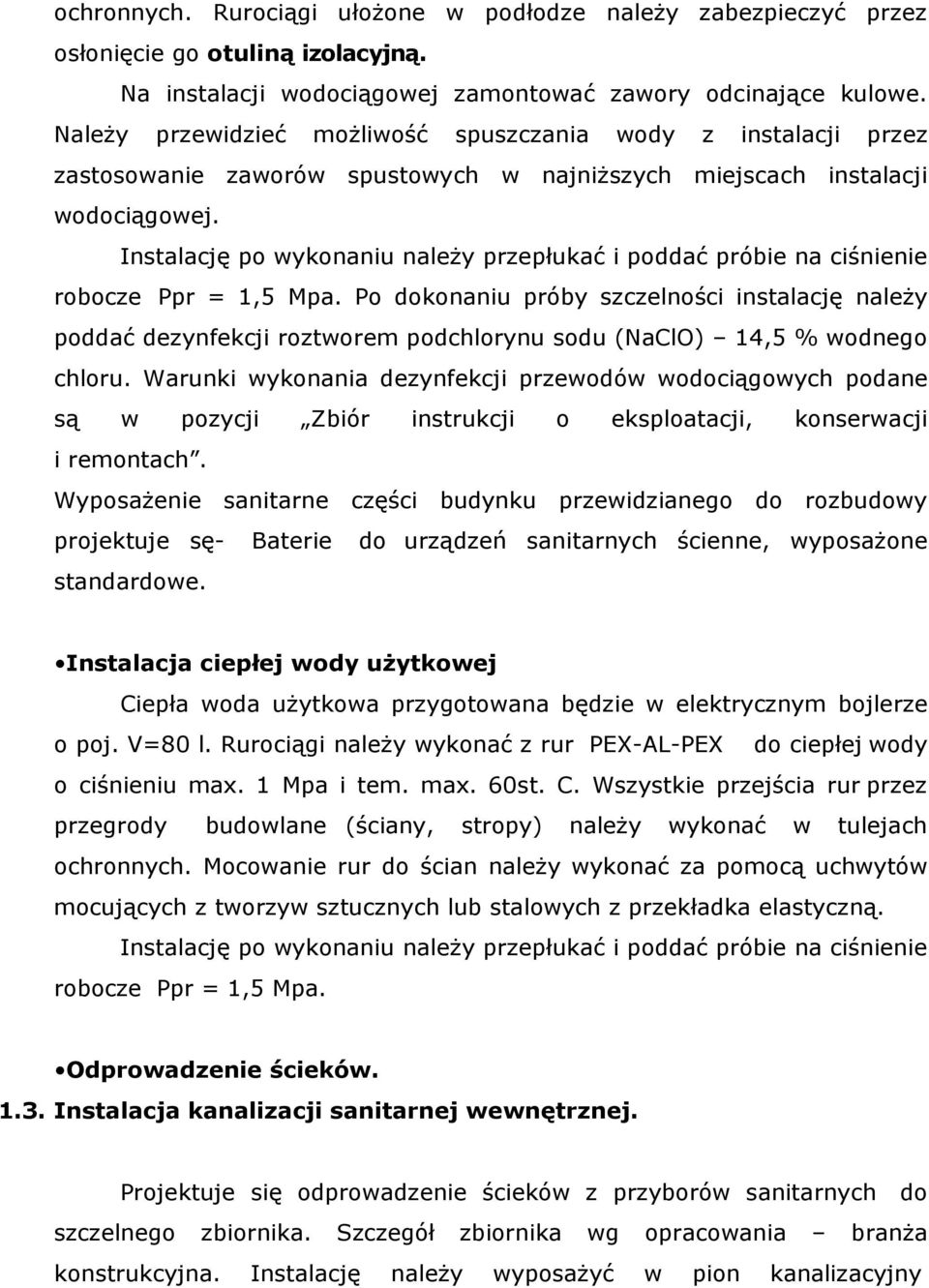

3 ochronnych. Rurociągi ułoŝone w podłodze naleŝy zabezpieczyć przez osłonięcie go otuliną izolacyjną. Na instalacji wodociągowej zamontować zawory odcinające kulowe. NaleŜy przewidzieć moŝliwość spuszczania wody z instalacji przez zastosowanie zaworów spustowych w najniŝszych miejscach instalacji wodociągowej. Instalację po wykonaniu naleŝy przepłukać i poddać próbie na ciśnienie robocze Ppr = 1,5 Mpa. Po dokonaniu próby szczelności instalację naleŝy poddać dezynfekcji roztworem podchlorynu sodu (NaClO) 14,5 % wodnego chloru. Warunki wykonania dezynfekcji przewodów wodociągowych podane są w pozycji Zbiór instrukcji o eksploatacji, konserwacji i remontach. WyposaŜenie sanitarne części budynku przewidzianego do rozbudowy projektuje sę- Baterie do urządzeń sanitarnych ścienne, wyposaŝone standardowe. Instalacja ciepłej wody uŝytkowej Ciepła woda uŝytkowa przygotowana będzie w elektrycznym bojlerze o poj. V=80 l. Rurociągi naleŝy wykonać z rur PEX-AL-PEX do ciepłej wody o ciśnieniu max. 1 Mpa i tem. max. 60st. C. Wszystkie przejścia rur przez przegrody budowlane (ściany, stropy) naleŝy wykonać w tulejach ochronnych. Mocowanie rur do ścian naleŝy wykonać za pomocą uchwytów mocujących z tworzyw sztucznych lub stalowych z przekładka elastyczną. Instalację po wykonaniu naleŝy przepłukać i poddać próbie na ciśnienie robocze Ppr = 1,5 Mpa. Odprowadzenie ścieków Instalacja kanalizacji sanitarnej wewnętrznej. Projektuje się odprowadzenie ścieków z przyborów sanitarnych do szczelnego zbiornika. Szczegół zbiornika wg opracowania branŝa konstrukcyjna. Instalację naleŝy wyposaŝyć w pion kanalizacyjny

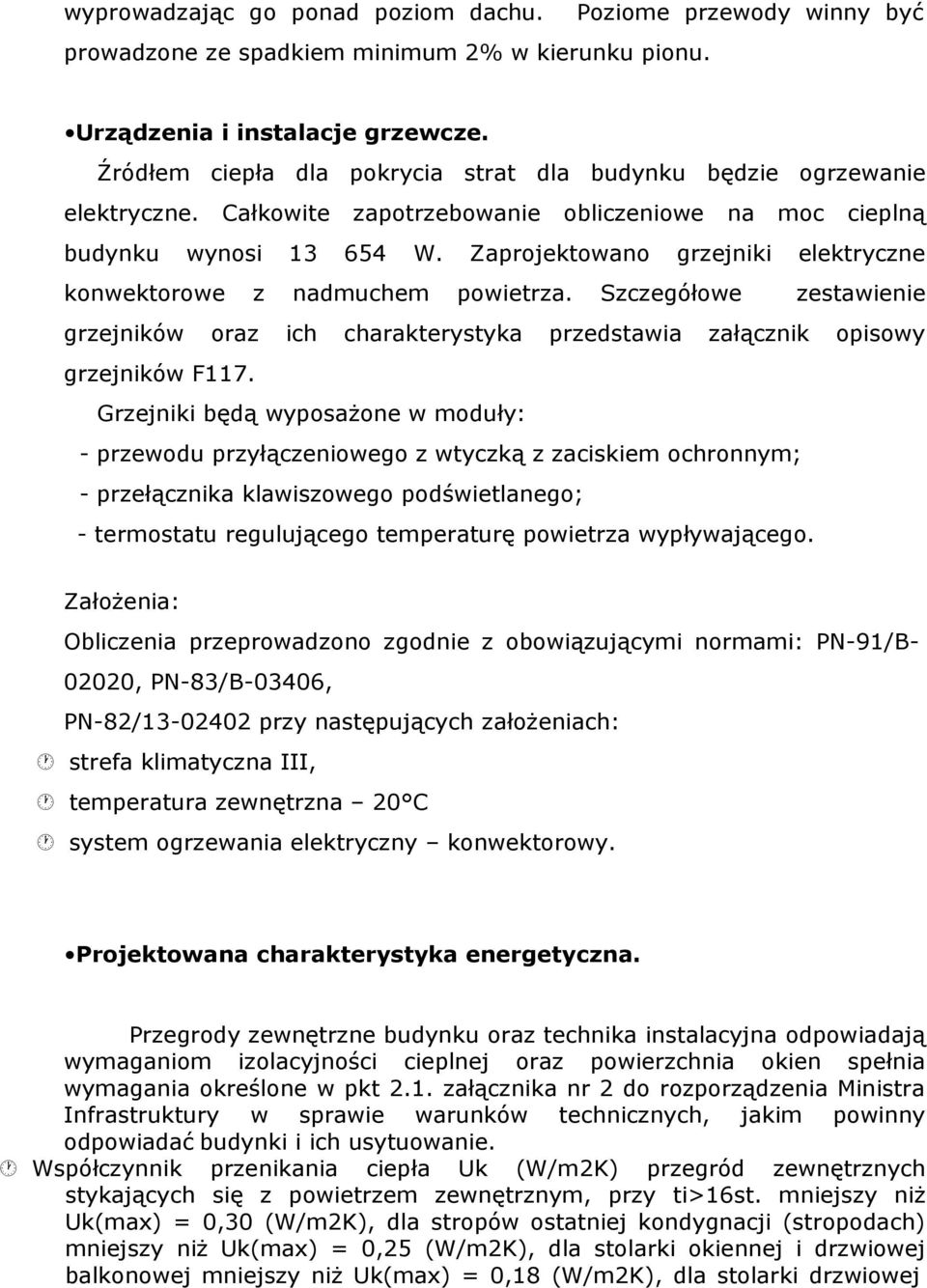

4 wyprowadzając go ponad poziom dachu. prowadzone ze spadkiem minimum 2% w kierunku pionu. Poziome przewody winny być Urządzenia i instalacje grzewcze. Źródłem ciepła dla pokrycia strat dla budynku będzie ogrzewanie elektryczne. Całkowite zapotrzebowanie obliczeniowe na moc cieplną budynku wynosi W. Zaprojektowano grzejniki elektryczne konwektorowe z nadmuchem powietrza. Szczegółowe zestawienie grzejników oraz ich charakterystyka przedstawia załącznik opisowy grzejników F117. Grzejniki będą wyposaŝone w moduły: - przewodu przyłączeniowego z wtyczką z zaciskiem ochronnym; - przełącznika klawiszowego podświetlanego; - termostatu regulującego temperaturę powietrza wypływającego. ZałoŜenia: Obliczenia przeprowadzono zgodnie z obowiązującymi normami: PN-91/B , PN-83/B-03406, PN-82/ przy następujących załoŝeniach: strefa klimatyczna III, temperatura zewnętrzna 20 C system ogrzewania elektryczny konwektorowy. Projektowana charakterystyka energetyczna. Przegrody zewnętrzne budynku oraz technika instalacyjna odpowiadają wymaganiom izolacyjności cieplnej oraz powierzchnia okien spełnia wymagania określone w pkt 2.1. załącznika nr 2 do rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Współczynnik przenikania ciepła Uk (W/m2K) przegród zewnętrznych stykających się z powietrzem zewnętrznym, przy ti>16st. mniejszy niŝ Uk(max) = 0,30 (W/m2K), dla stropów ostatniej kondygnacji (stropodach) mniejszy niŝ Uk(max) = 0,25 (W/m2K), dla stolarki okiennej i drzwiowej balkonowej mniejszy niŝ Uk(max) = 0,18 (W/m2K), dla stolarki drzwiowej

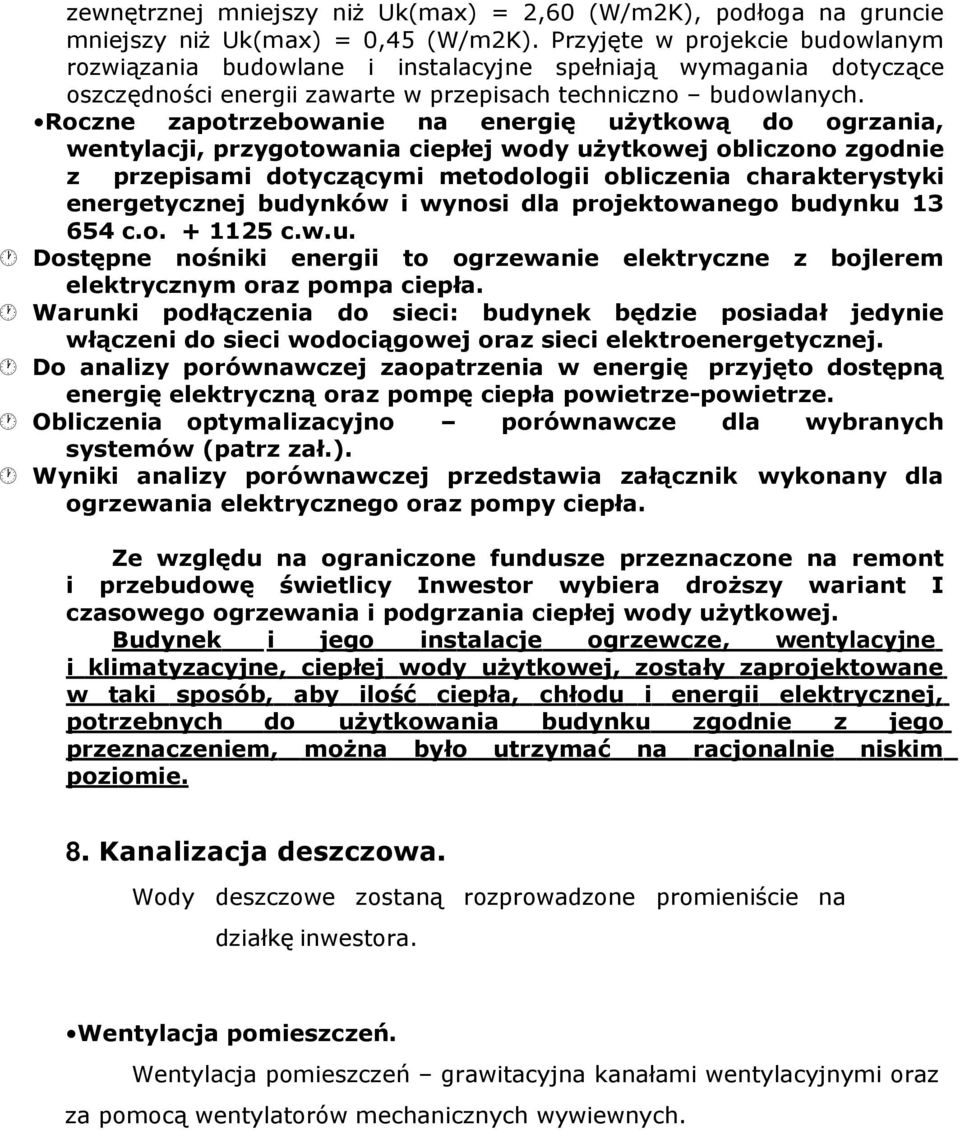

5 zewnętrznej mniejszy niŝ Uk(max) = 2,60 (W/m2K), podłoga na gruncie mniejszy niŝ Uk(max) = 0,45 (W/m2K). Przyjęte w projekcie budowlanym rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące oszczędności energii zawarte w przepisach techniczno budowlanych. Roczne zapotrzebowanie na energię uŝytkową do ogrzania, wentylacji, przygotowania ciepłej wody uŝytkowej obliczono zgodnie z przepisami dotyczącymi metodologii obliczenia charakterystyki energetycznej budynków i wynosi dla projektowanego budynku c.o c.w.u. Dostępne nośniki energii to ogrzewanie elektryczne z bojlerem elektrycznym oraz pompa ciepła. Warunki podłączenia do sieci: budynek będzie posiadał jedynie włączeni do sieci wodociągowej oraz sieci elektroenergetycznej. Do analizy porównawczej zaopatrzenia w energię przyjęto dostępną energię elektryczną oraz pompę ciepła powietrze-powietrze. Obliczenia optymalizacyjno porównawcze dla wybranych systemów (patrz zał.). Wyniki analizy porównawczej przedstawia załącznik wykonany dla ogrzewania elektrycznego oraz pompy ciepła. Ze względu na ograniczone fundusze przeznaczone na remont i przebudowę świetlicy Inwestor wybiera droŝszy wariant I czasowego ogrzewania i podgrzania ciepłej wody uŝytkowej. Budynek i jego inst alacje o grzewcze, wentylacyjne i klimat yzacyjne, ciepłej wo dy uŝyt ko wej, zo st ały zaprojekto wane w t aki spo só b, aby ilo ść ciepła, chło du i energii elekt rycznej, pot rzebnych do uŝyt k o wania budynku zg o dnie z jego przeznaczeniem, mo Ŝna było ut rzymać na racjo nalnie niskim po zio mie. 8. Kanalizacja deszczowa. Wody deszczowe zostaną rozprowadzone promieniście na działkę inwestora. Wentylacja pomieszczeń. Wentylacja pomieszczeń grawitacyjna kanałami wentylacyjnymi oraz za pomocą wentylatorów mechanicznych wywiewnych.

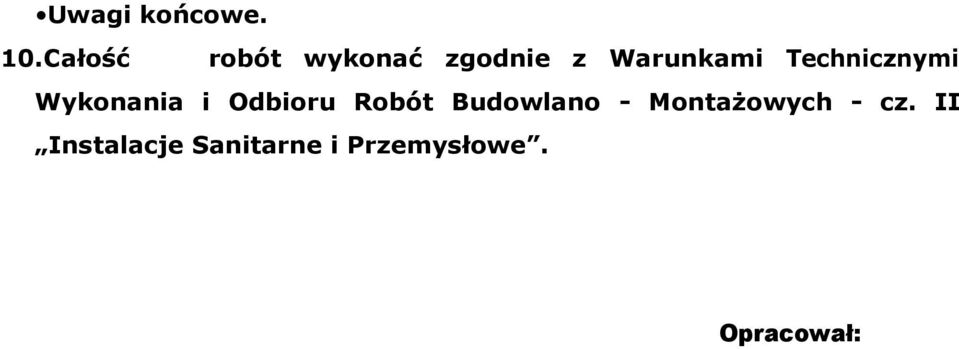

6 Uwagi końcowe. 10.Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - MontaŜowych - cz. II Instalacje Sanitarne i Przemysłowe. Opracował:
