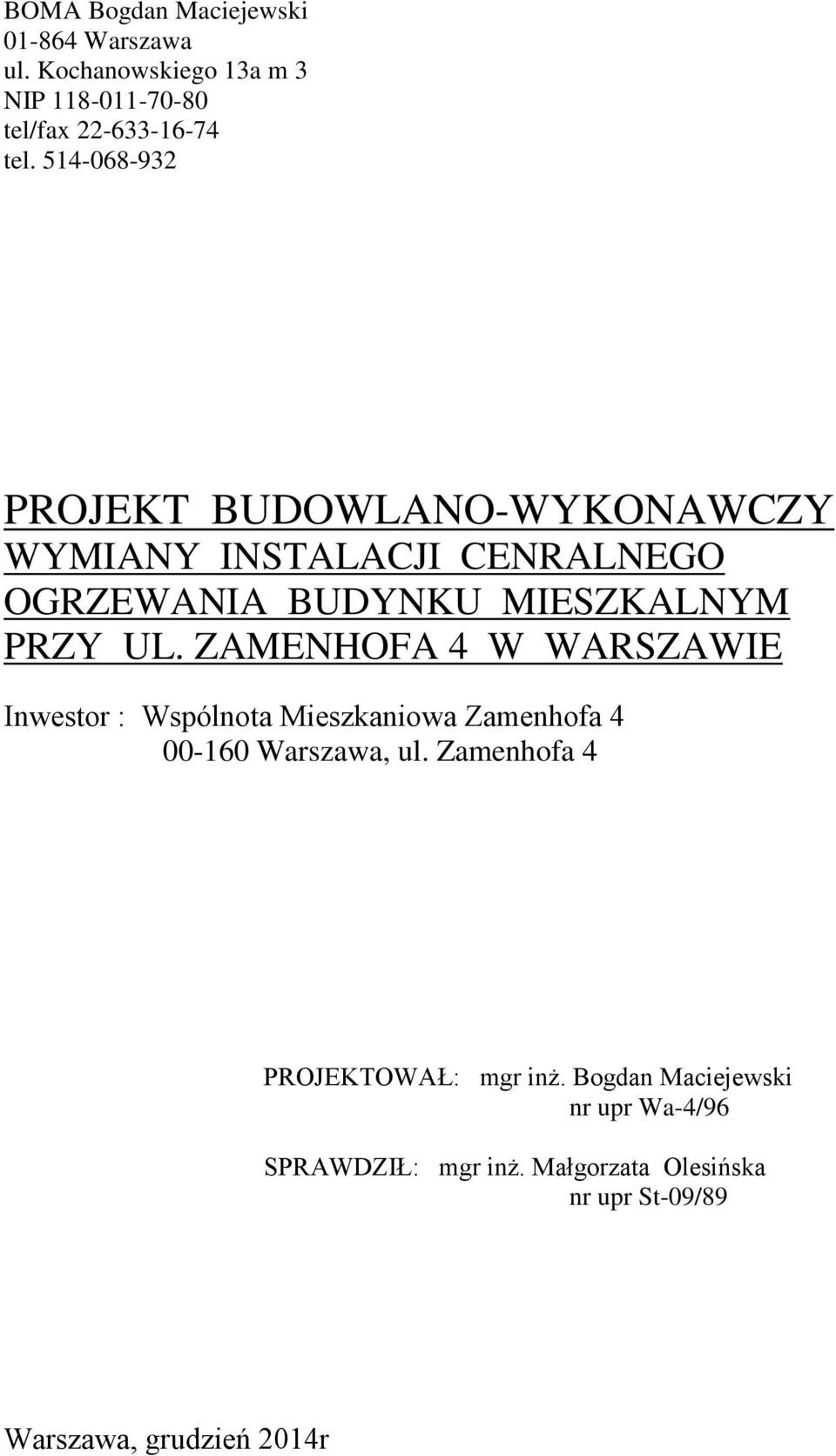

1 BOMA Bogdan Maciejewski Warszawa ul. Kochanowskiego 13a m 3 NIP tel/fax tel PROJEKT BUDOWLANO-WYKONAWCZY WYMIANY INSTALACJI CENRALNEGO OGRZEWANIA BUDYNKU MIESZKALNYM PRZY UL. ZAMENHOFA 4 W WARSZAWIE Inwestor : Wspólnota Mieszkaniowa Zamenhofa Warszawa, ul. Zamenhofa 4 PROJEKTOWAŁ: mgr inż. Bogdan Maciejewski nr upr Wa-4/96 SPRAWDZIŁ: mgr inż. Małgorzata Olesińska nr upr St-09/89 Warszawa, grudzień 2014r

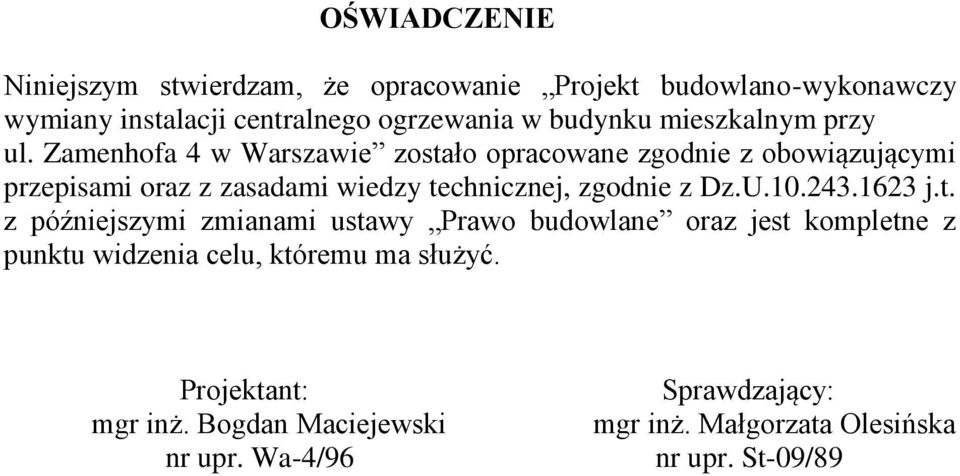

2 OŚWIADCZENIE Niniejszym stwierdzam, że opracowanie Projekt budowlano-wykonawczy wymiany instalacji centralnego ogrzewania w budynku mieszkalnym przy ul. Zamenhofa 4 w Warszawie zostało opracowane zgodnie z obowiązującymi przepisami oraz z zasadami wiedzy technicznej, zgodnie z Dz.U j.t. z późniejszymi zmianami ustawy Prawo budowlane oraz jest kompletne z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. Bogdan Maciejewski nr upr. Wa-4/96 Sprawdzający: mgr inż. Małgorzata Olesińska nr upr. St-09/89

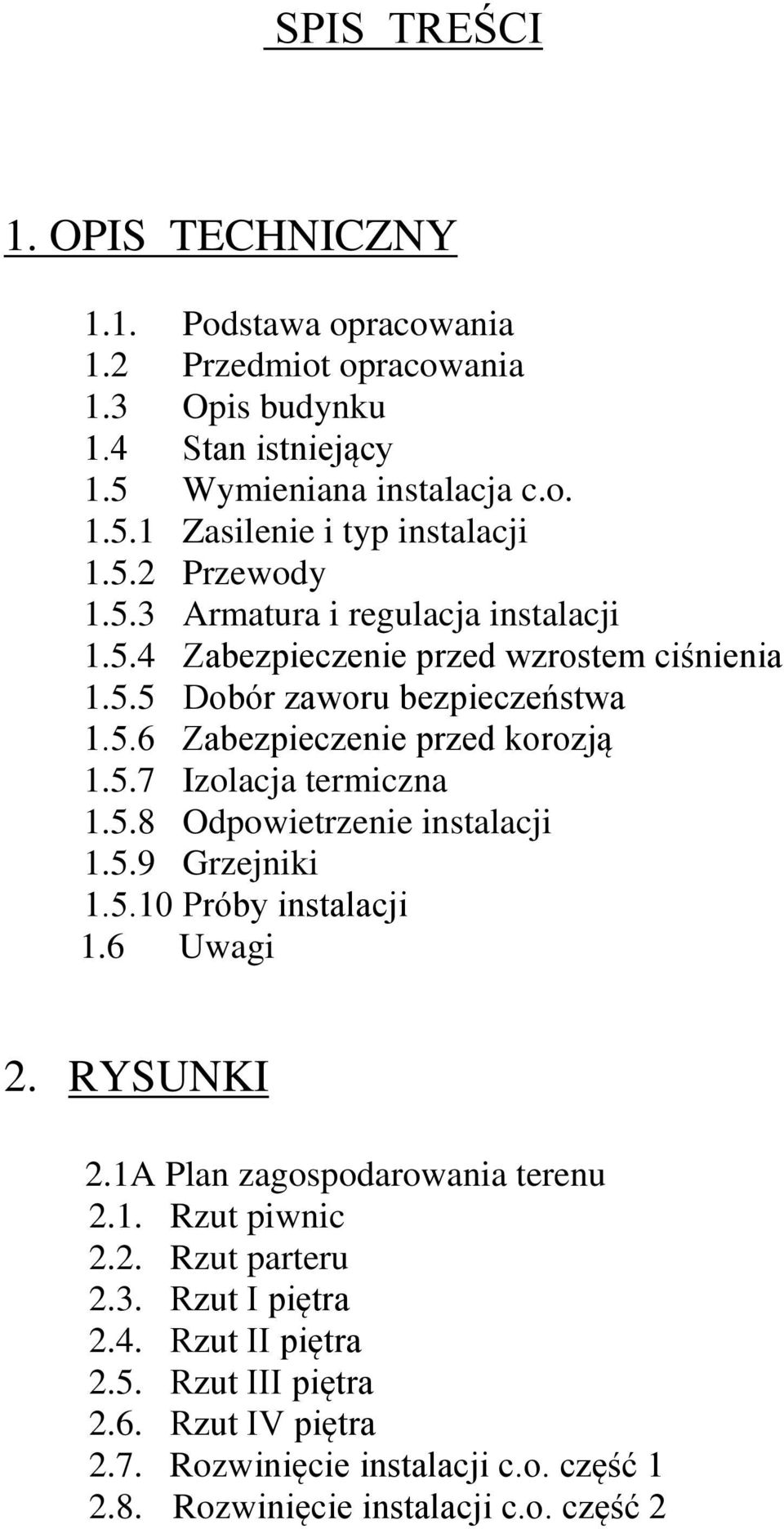

3 SPIS TREŚCI 1. OPIS TECHNICZNY 1.1. Podstawa opracowania 1.2 Przedmiot opracowania 1.3 Opis budynku 1.4 Stan istniejący 1.5 Wymieniana instalacja c.o Zasilenie i typ instalacji Przewody Armatura i regulacja instalacji Zabezpieczenie przed wzrostem ciśnienia Dobór zaworu bezpieczeństwa Zabezpieczenie przed korozją Izolacja termiczna Odpowietrzenie instalacji Grzejniki Próby instalacji 1.6 Uwagi 2. RYSUNKI 2.1A Plan zagospodarowania terenu 2.1. Rzut piwnic 2.2. Rzut parteru 2.3. Rzut I piętra 2.4. Rzut II piętra 2.5. Rzut III piętra 2.6. Rzut IV piętra 2.7. Rozwinięcie instalacji c.o. część Rozwinięcie instalacji c.o. część 2

4 OPIS TECHNICZNY 1. Podstawa opracowania - zlecenie Inwestora - inwentaryzacja architektoniczno-budowlana z X.2000r. - inwentaryzacja instalacji c.o. z sierpnia 2008r. - inwentaryzacja instalacji c.o. z natury - obowiązujące normy i przepisy 2. Przedmiot opracowania Przedmiotem opracowania jest projekt wymiany instalacji centralnego ogrzewania w budynku mieszkalnym przy ul. Zamenhofa 4 w Warszawie. 3. Opis budynku Budynek ten jest pięciokondygnacyjnym, podpiwniczonym, czteroklatkowym budynkiem mieszkalnym. Na czterech kondygnacjach w tym budynku znajdują się lokale mieszkalne. W piwnicy znajdują się: 4 rozdzielnie ciepła, pomieszczenia gospodarcze, byłe suszarnie i pralnie oraz komórki lokatorskie. 4. Stan istniejący Obecnie budynek mieszkalny przy ul. Zamenhofa 4 posiada instalację c.o. wodną, pompową z rozdziałem dolnym. Piony z gałązkami wykonane są z rur stalowych czarnych. Instalacja działa w systemie zamkniętym z centralnym odpowietrzeniem instalacji. Piony i gałązki grzejnikowe poprowadzone są po wierzchu. Instalacja zasilana jest z czterech rozdzielni ciepła umieszczonych w piwnicy budynku pod klatkami schodowymi. Rozdzielnie zasilane są w czynnik grzewczy z węzła grupowego znajdującego się w piwnicy sąsiedniego budynku poprzez sieć cieplną niskoparametrową. Grzejniki: stalowe piony świecowe oraz żeliwne członowe, głównie typu T-1 i S-1 oraz członowe aluminiowe. Zapotrzebowanie mocy na potrzeby c.o. na podstawie informacji o obiekcie wynosi 213,4 kw. Dotychczasowe parametry pracy instalacji to 85/65 C.

5 5. Wymieniana instalacja c.o. 5.1.Zasilenie i typ instalacji Zgodnie z wytycznymi Dalkii - Warszawa przyjęto parametry 75/ 55 C. Zaprojektowano instalację wodną, pompową z rozdziałem dolnym. Na podstawie obliczeń strat ciepła pomieszczeń w budynku ustalono zapotrzebowanie ciepła dla budynku w wysokości 177,1 kw /z obliczeń odjęto węzeł cieplny/. Współczynniki U i wskaźniki w załączonych wydrukach z programu obliczeń strat ciepła. W mieszkaniach zapotrzebowanie na moc cieplną dla przedpokoi zostało dodane do pokoi. Obliczone opory hydrauliczne na rozdzielaczach w węźle cieplnym wynoszą H = 3704 dapa. Przed zamówieniem grzejników wykonawca wymiany instalacji c.o. powinien sprawdzić czy zaprojektowane grzejniki mieszczą się w przewidzianych na ten cel miejscach. W przypadku problemów należy porozumieć się z projektantem Przewody Przewody poziome należy prowadzić pod stropem lub przy ścianie. Prowadzenie poziomych przewodów ze spadkiem 0,5% w kierunku rozdzielaczy. Piony prowadzić po wierzchu ścian. Przewody wykonać z rur polipropylenowych stabilizowanych w systemie np. BOR stabi firmy WAVIN, przeznaczonych do pracy w temperaturze obliczeniowej do 80 C i ciśnieniu roboczym do 2,0MPa. Przewody należy łączyć przez zgrzewanie. Minimalna długość gałązek grzejnikowych powinna wynosić 0,5m. Minimalny spadek gałązek 2%. Kompensacja wydłużeń termicznych za pomocą układu samokompensacji przewodów. Mocowanie przewodów w punktach stałych i na podporach ruchomych według wytycznych producenta rur. Na podejściach pod piony zaprojektowano ramiona kompensacyjne. Minimalna długość ramion wynosi 1,5m.

6 5.3. Armatura i regulacja instalacji Regulację instalacji przy grzejnikach wykonać montując termostatyczne zawory grzejnikowe firmy OVENTROP typ AV6-P. W lokalach należy zastosować głowice termostatyczne typ UNI-LH z blokadą przy 16 C firmy OVENTROP /w lokalach wymagana jest blokada minimalnej nastawy temperatury na poziomie 16 C/, natomiast w piwnic należy zastosować głowice UNI-LH bez blokady, na klatkach schodowych zaleca się zastosowanie głowic wzmocnionych typ UNI-LHB firmy OVENTROP. Regulacja hydrauliczna pionów i gałęzi przez zamontowanie jednego zaworu regulacyjno-pomiarowego firmy OVENTROP typ Hydrocontrol R2 na zasileniu. Przy grzejnikach na gałązkach powrotnych montować zawory grzejnikowe typ RLV-P firmy Danfoss. Rozdzielacze 2xdn100 L=0,9m w węźle cieplnym wykonać z rur stalowych czarnych ze szwem według PN 79/H z usuniętym wypływem wewnętrznym na całej długości rury, ze świadectwem ZETOM. Na rozdzielaczu zasilającym i gałęziach powrotnych przy rozdzielaczu powrotnym w węźle należy zamontować termometry przemysłowe alkoholowe w oprawie metalowej na zakres temperatury C typ P/0-100/1/25 wg. PN-65/S Do pomiaru ciśnienia na rozdzielaczach zamontować manometry na zakres /0-1/MPa, typ M100R/0-1/1/N. Pod pionami oraz na gałęziach na powrocie montować zawory kulowe PN10, 100 C jako spusty. Pod pionami spusty zabezpieczyć korkiem. Spusty z pionów dn15, z gałęzi dn20, z rozdzielaczy dn Zabezpieczenie przed wzrostem ciśnienia Przed wzrostem ciśnienia instalację zabezpieczać będzie naczynie wzbiorcze przeponowe zaprojektowane w projekcie węzła cieplnego indywidualnego i zweryfikowane w tym projekcie: typ N400. Naczynie należy podłączyć do rozdzielacza powrotnego przewodem dn25 z rury stalowej czarnej ze szwem według PN 79/H z usuniętym wypływem wewnętrznym na całej długości rury, ze świadectwem ZETOM. Na przewodzie należy zamontować złącze samoodcinające SU dn25 firmy Caleffi. Na życzenie Inwestora naczynie przeponowe wraz podłączeniem umieszcza się w przedmiarze i kosztorysie inwestorskim.

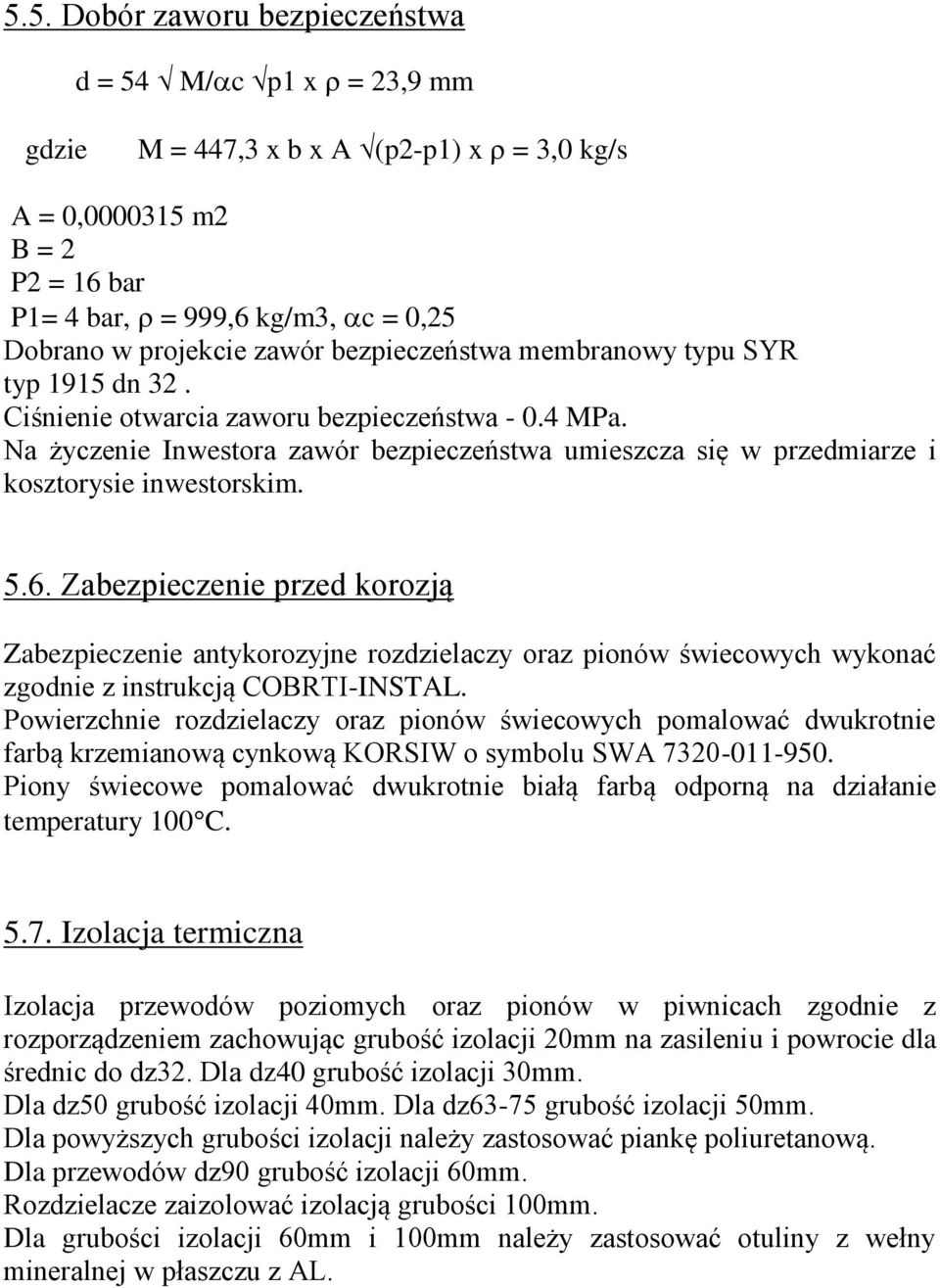

7 5.5. Dobór zaworu bezpieczeństwa d = 54 M/ c p1 x = 23,9 mm gdzie M = 447,3 x b x A (p2-p1) x = 3,0 kg/s A = 0, m2 B = 2 P2 = 16 bar P1= 4 bar, = 999,6 kg/m3, c = 0,25 Dobrano w projekcie zawór bezpieczeństwa membranowy typu SYR typ 1915 dn 32. Ciśnienie otwarcia zaworu bezpieczeństwa MPa. Na życzenie Inwestora zawór bezpieczeństwa umieszcza się w przedmiarze i kosztorysie inwestorskim Zabezpieczenie przed korozją Zabezpieczenie antykorozyjne rozdzielaczy oraz pionów świecowych wykonać zgodnie z instrukcją COBRTI-INSTAL. Powierzchnie rozdzielaczy oraz pionów świecowych pomalować dwukrotnie farbą krzemianową cynkową KORSIW o symbolu SWA Piony świecowe pomalować dwukrotnie białą farbą odporną na działanie temperatury 100 C Izolacja termiczna Izolacja przewodów poziomych oraz pionów w piwnicach zgodnie z rozporządzeniem zachowując grubość izolacji 20mm na zasileniu i powrocie dla średnic do dz32. Dla dz40 grubość izolacji 30mm. Dla dz50 grubość izolacji 40mm. Dla dz63-75 grubość izolacji 50mm. Dla powyższych grubości izolacji należy zastosować piankę poliuretanową. Dla przewodów dz90 grubość izolacji 60mm. Rozdzielacze zaizolować izolacją grubości 100mm. Dla grubości izolacji 60mm i 100mm należy zastosować otuliny z wełny mineralnej w płaszczu z AL.

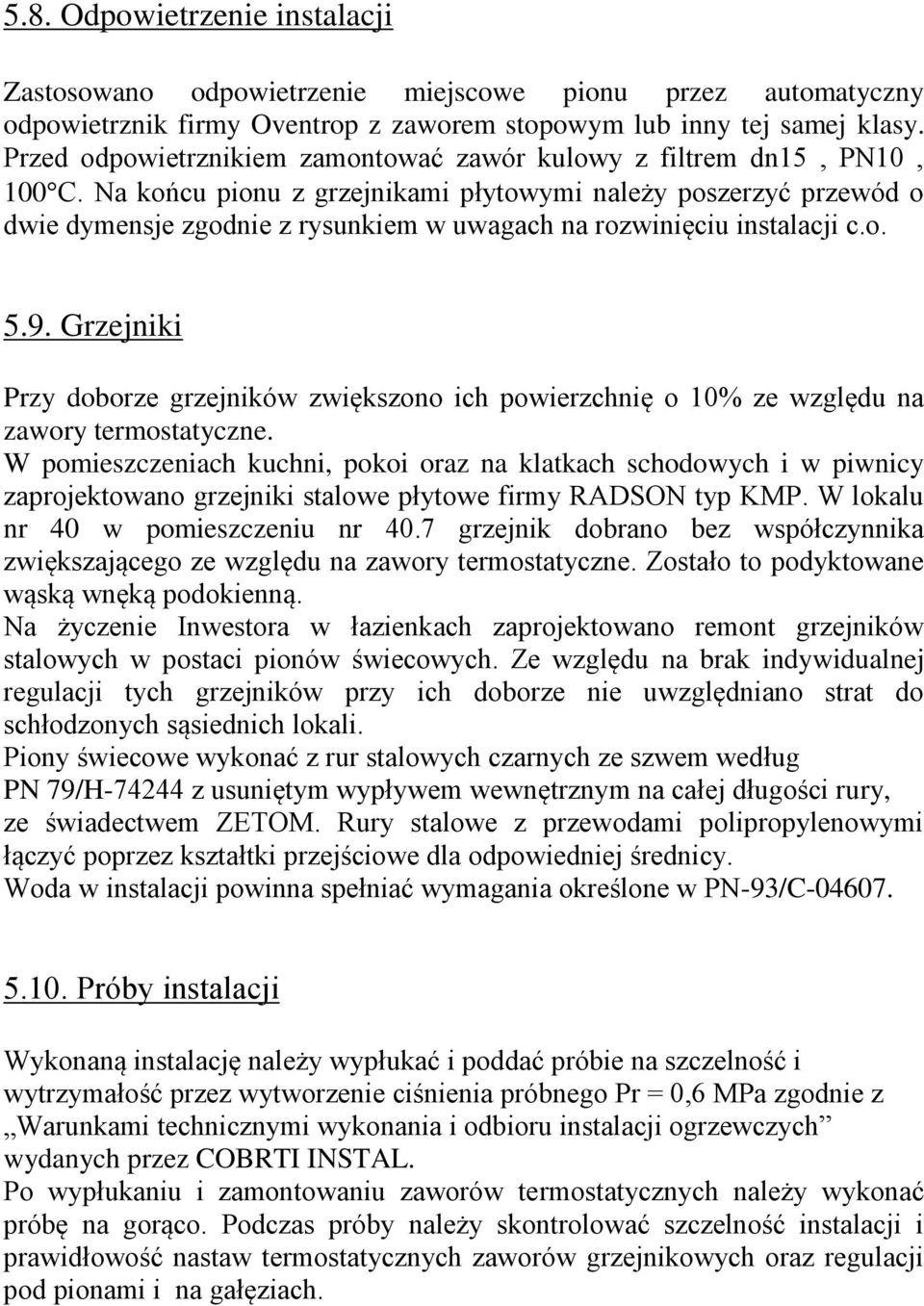

8 5.8. Odpowietrzenie instalacji Zastosowano odpowietrzenie miejscowe pionu przez automatyczny odpowietrznik firmy Oventrop z zaworem stopowym lub inny tej samej klasy. Przed odpowietrznikiem zamontować zawór kulowy z filtrem dn15, PN10, 100 C. Na końcu pionu z grzejnikami płytowymi należy poszerzyć przewód o dwie dymensje zgodnie z rysunkiem w uwagach na rozwinięciu instalacji c.o Grzejniki Przy doborze grzejników zwiększono ich powierzchnię o 10% ze względu na zawory termostatyczne. W pomieszczeniach kuchni, pokoi oraz na klatkach schodowych i w piwnicy zaprojektowano grzejniki stalowe płytowe firmy RADSON typ KMP. W lokalu nr 40 w pomieszczeniu nr 40.7 grzejnik dobrano bez współczynnika zwiększającego ze względu na zawory termostatyczne. Zostało to podyktowane wąską wnęką podokienną. Na życzenie Inwestora w łazienkach zaprojektowano remont grzejników stalowych w postaci pionów świecowych. Ze względu na brak indywidualnej regulacji tych grzejników przy ich doborze nie uwzględniano strat do schłodzonych sąsiednich lokali. Piony świecowe wykonać z rur stalowych czarnych ze szwem według PN 79/H z usuniętym wypływem wewnętrznym na całej długości rury, ze świadectwem ZETOM. Rury stalowe z przewodami polipropylenowymi łączyć poprzez kształtki przejściowe dla odpowiedniej średnicy. Woda w instalacji powinna spełniać wymagania określone w PN-93/C Próby instalacji Wykonaną instalację należy wypłukać i poddać próbie na szczelność i wytrzymałość przez wytworzenie ciśnienia próbnego Pr = 0,6 MPa zgodnie z Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych wydanych przez COBRTI INSTAL. Po wypłukaniu i zamontowaniu zaworów termostatycznych należy wykonać próbę na gorąco. Podczas próby należy skontrolować szczelność instalacji i prawidłowość nastaw termostatycznych zaworów grzejnikowych oraz regulacji pod pionami i na gałęziach.

9 6.0. Uwagi Obliczenia strat ciepła wykonano na komputerze przy pomocy programu OZC. Obliczenia hydrauliczne wykonano na komputerze przy pomocy programu CO. Obliczenia znajdują się w egzemplarzu autorskim.
