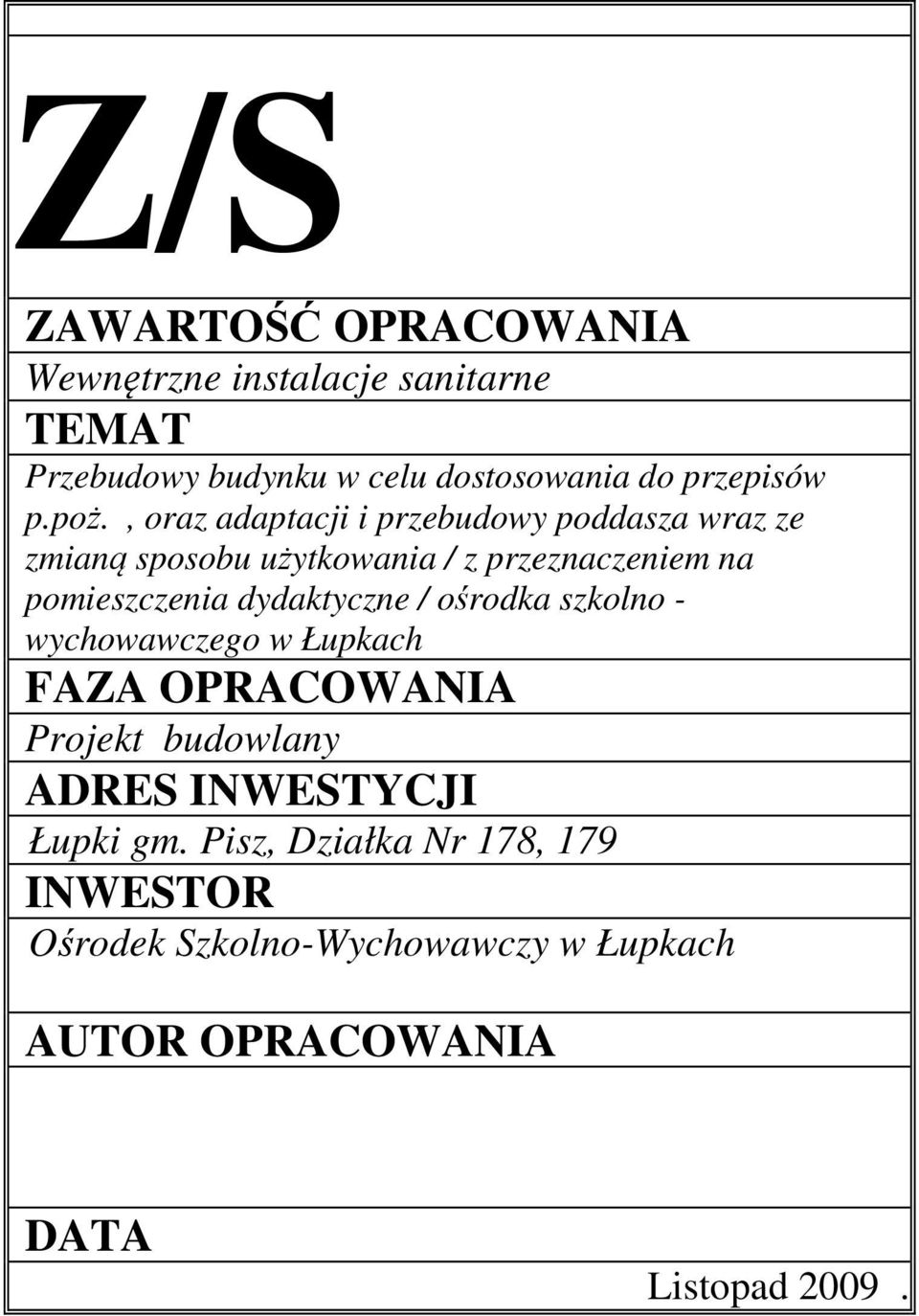

1 Z/S ZAWARTOŚĆ OPRACOWANIA Wewnętrzne instalacje sanitarne TEMAT Przebudowy budynku w celu dostosowania do przepisów p.poż., oraz adaptacji i przebudowy poddasza wraz ze zmianą sposobu użytkowania / z przeznaczeniem na pomieszczenia dydaktyczne / ośrodka szkolno - wychowawczego w Łupkach FAZA OPRACOWANIA Projekt budowlany ADRES INWESTYCJI Łupki gm. Pisz, Działka Nr 178, 179 INWESTOR Ośrodek Szkolno-Wychowawczy w Łupkach AUTOR OPRACOWANIA DATA Listopad 2009.

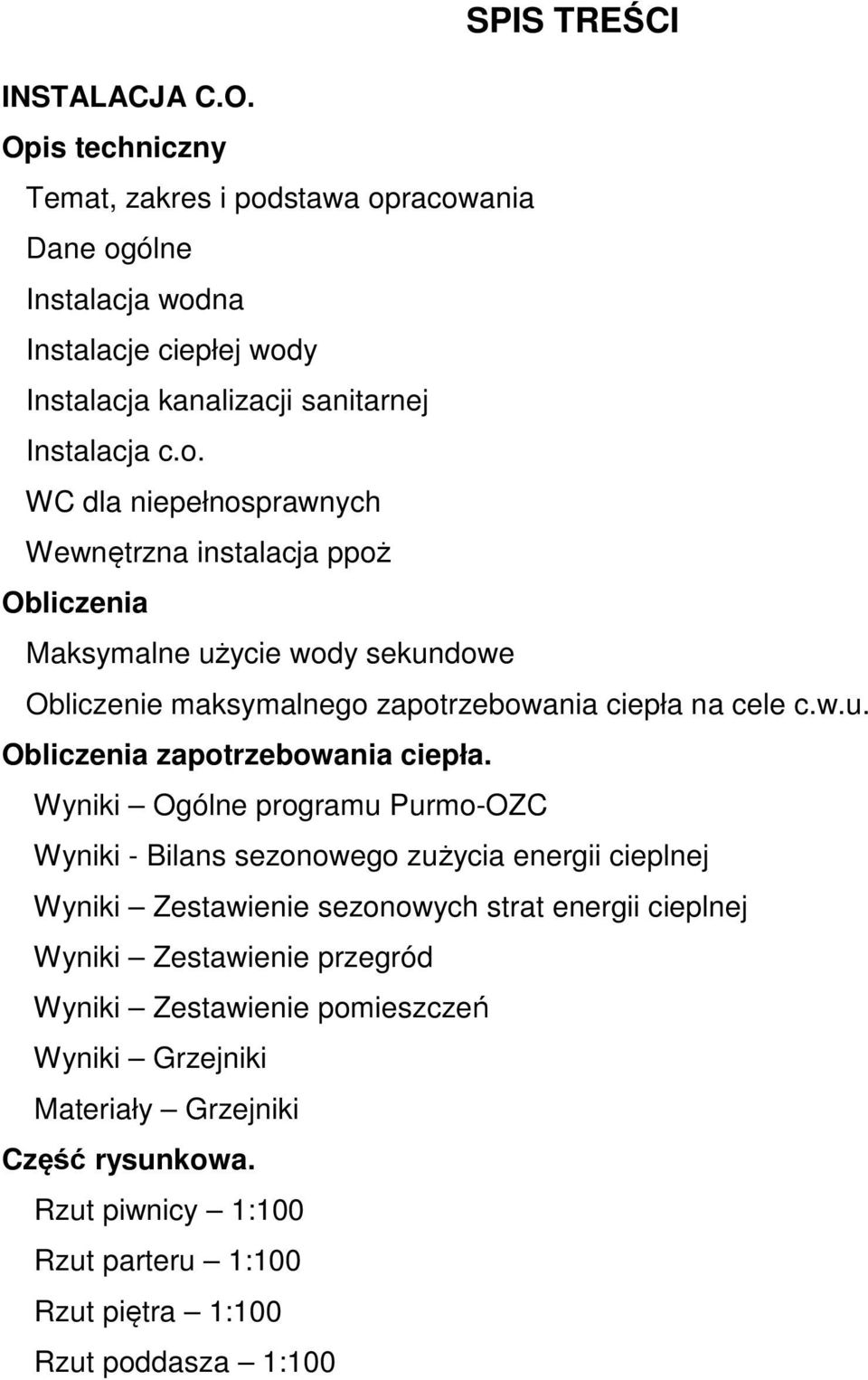

2 SPIS TREŚCI INSTALACJA C.O. Opis techniczny Temat, zakres i podstawa opracowania Dane ogólne Instalacja wodna Instalacje ciepłej wody Instalacja kanalizacji sanitarnej Instalacja c.o. WC dla niepełnosprawnych Wewnętrzna instalacja ppoż Obliczenia Maksymalne użycie wody sekundowe Obliczenie maksymalnego zapotrzebowania ciepła na cele c.w.u. Obliczenia zapotrzebowania ciepła. Wyniki Ogólne programu Purmo-OZC Wyniki - Bilans sezonowego zużycia energii cieplnej Wyniki Zestawienie sezonowych strat energii cieplnej Wyniki Zestawienie przegród Wyniki Zestawienie pomieszczeń Wyniki Grzejniki Materiały Grzejniki Część rysunkowa. Rzut piwnicy 1:100 Rzut parteru 1:100 Rzut piętra 1:100 Rzut poddasza 1:100

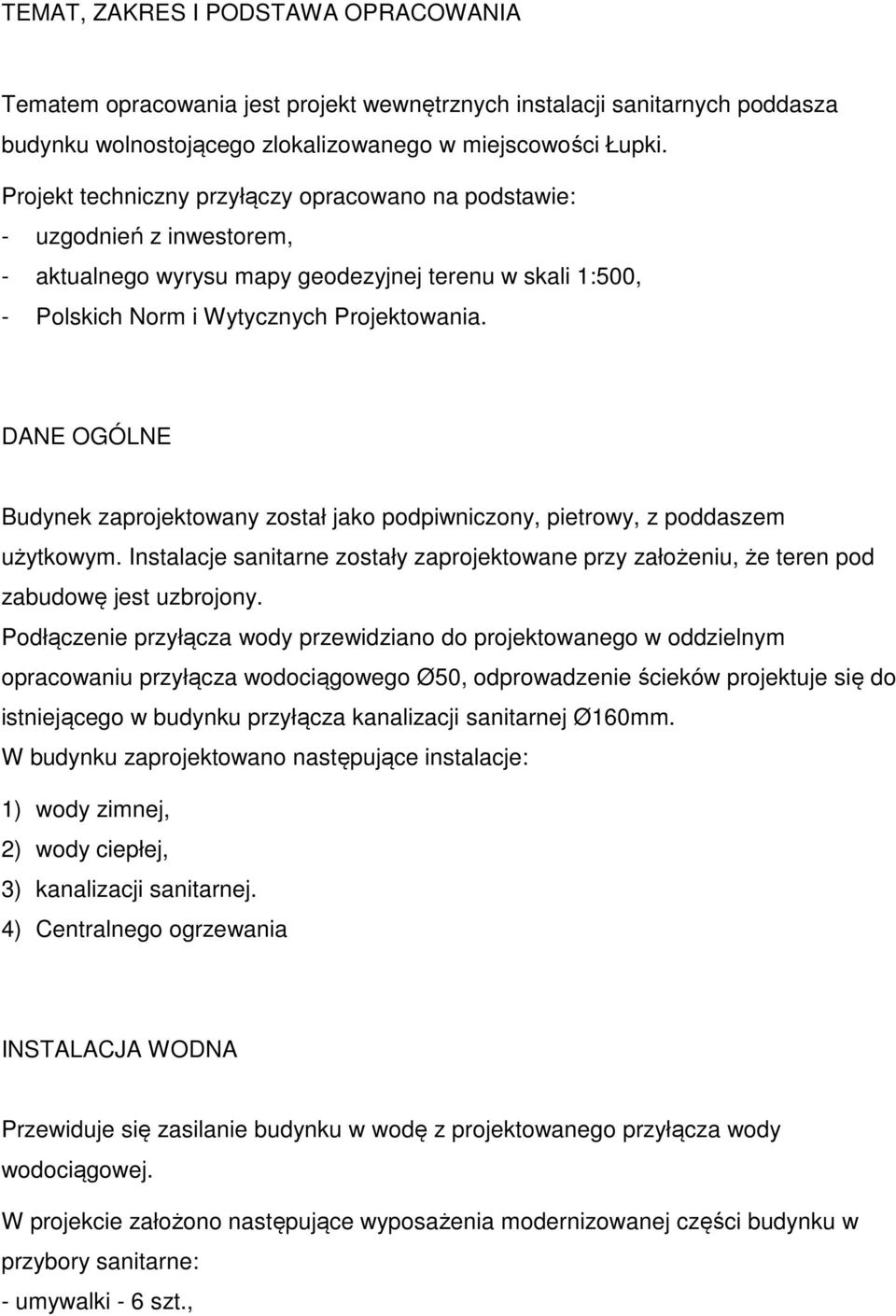

3 TEMAT, ZAKRES I PODSTAWA OPRACOWANIA Tematem opracowania jest projekt wewnętrznych instalacji sanitarnych poddasza budynku wolnostojącego zlokalizowanego w miejscowości Łupki. Projekt techniczny przyłączy opracowano na podstawie: - uzgodnień z inwestorem, - aktualnego wyrysu mapy geodezyjnej terenu w skali 1:500, - Polskich Norm i Wytycznych Projektowania. DANE OGÓLNE Budynek zaprojektowany został jako podpiwniczony, pietrowy, z poddaszem użytkowym. Instalacje sanitarne zostały zaprojektowane przy założeniu, że teren pod zabudowę jest uzbrojony. Podłączenie przyłącza wody przewidziano do projektowanego w oddzielnym opracowaniu przyłącza wodociągowego Ø50, odprowadzenie ścieków projektuje się do istniejącego w budynku przyłącza kanalizacji sanitarnej Ø160mm. W budynku zaprojektowano następujące instalacje: 1) wody zimnej, 2) wody ciepłej, 3) kanalizacji sanitarnej. 4) Centralnego ogrzewania INSTALACJA WODNA Przewiduje się zasilanie budynku w wodę z projektowanego przyłącza wody wodociągowej. W projekcie założono następujące wyposażenia modernizowanej części budynku w przybory sanitarne: - umywalki - 6 szt.,

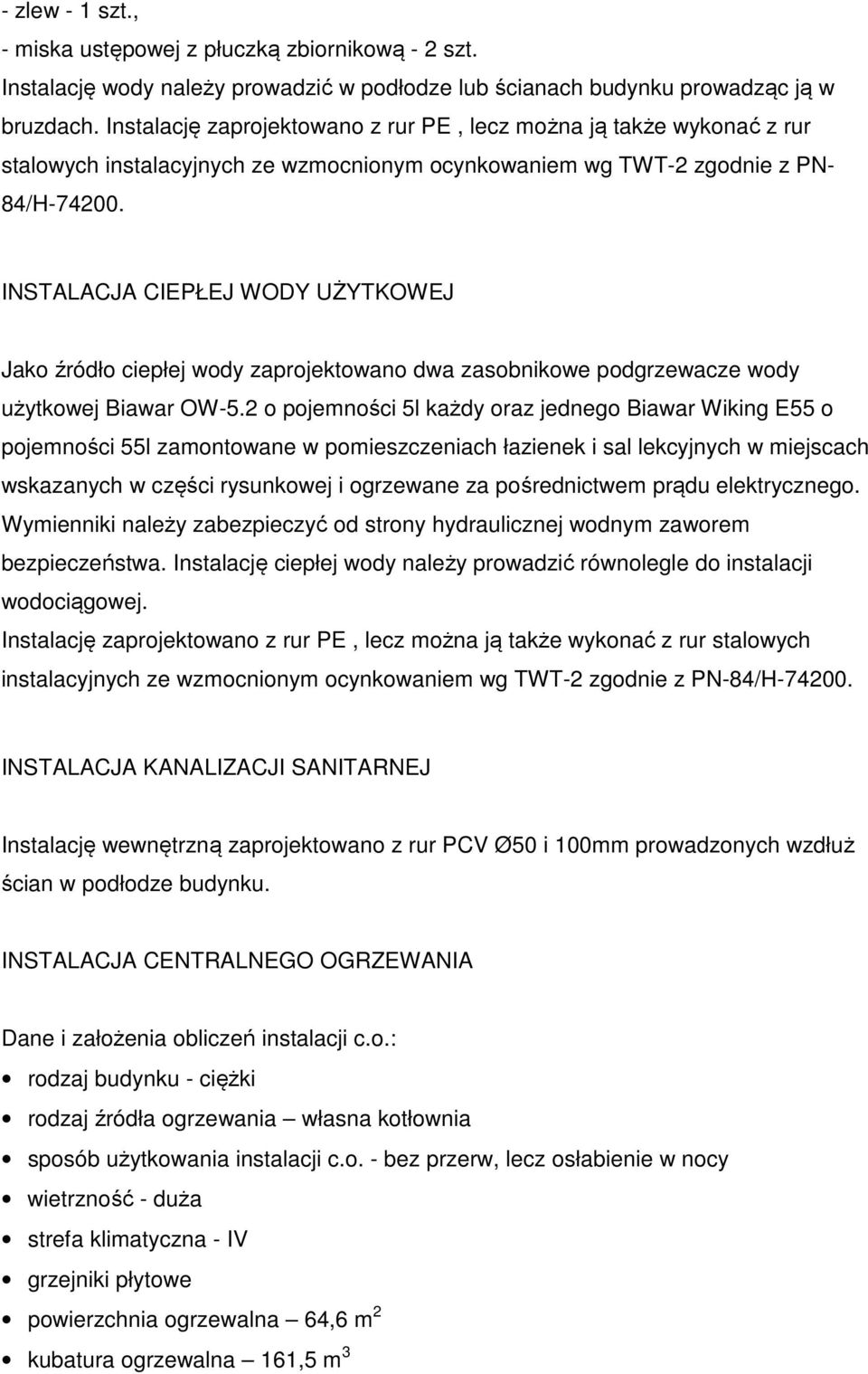

4 - zlew - 1 szt., - miska ustępowej z płuczką zbiornikową - 2 szt. Instalację wody należy prowadzić w podłodze lub ścianach budynku prowadząc ją w bruzdach. Instalację zaprojektowano z rur PE, lecz można ją także wykonać z rur stalowych instalacyjnych ze wzmocnionym ocynkowaniem wg TWT-2 zgodnie z PN- 84/H INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ Jako źródło ciepłej wody zaprojektowano dwa zasobnikowe podgrzewacze wody użytkowej Biawar OW-5.2 o pojemności 5l każdy oraz jednego Biawar Wiking E55 o pojemności 55l zamontowane w pomieszczeniach łazienek i sal lekcyjnych w miejscach wskazanych w części rysunkowej i ogrzewane za pośrednictwem prądu elektrycznego. Wymienniki należy zabezpieczyć od strony hydraulicznej wodnym zaworem bezpieczeństwa. Instalację ciepłej wody należy prowadzić równolegle do instalacji wodociągowej. Instalację zaprojektowano z rur PE, lecz można ją także wykonać z rur stalowych instalacyjnych ze wzmocnionym ocynkowaniem wg TWT-2 zgodnie z PN-84/H INSTALACJA KANALIZACJI SANITARNEJ Instalację wewnętrzną zaprojektowano z rur PCV Ø50 i 100mm prowadzonych wzdłuż ścian w podłodze budynku. INSTALACJA CENTRALNEGO OGRZEWANIA Dane i założenia obliczeń instalacji c.o.: rodzaj budynku - ciężki rodzaj źródła ogrzewania własna kotłownia sposób użytkowania instalacji c.o. - bez przerw, lecz osłabienie w nocy wietrzność - duża strefa klimatyczna - IV grzejniki płytowe powierzchnia ogrzewalna 64,6 m 2 kubatura ogrzewalna 161,5 m 3

5 strata ciepła na wentylację W całkowita strata ciepła 4162 W Projektuje się instalację c.o. wodną, niskoparametrową (70/50 o C), pompową systemu otwartego. Czynnik rozprowadzany będzie z rur stalowych łączonymi przez spawanie lub skręcanie, prowadzonymi wzdłuż ścian. W celu podłączenia do istniejącej instalacji c.o. dodatkowych grzejników należy wymienić dwa piony c.o. zwiększając ich średnice na wskazane w części rysunkowej. Do wymienionych pionów grzewczych należy podłączyć istniejące grzejniki członowe na parterze i piętrze budynku. Oprócz tego należy wykonać na nowo odpowietrzenie zmodernizowanych pionów. Istniejące podłączenie modernizowanych pionów do wspólnych rur odpowietrzających znajdujących się pod stropem na poziomie piętra należy zlikwidować w sposób umożliwiający prawidłowe odpowietrzenie istniejących pionów grzewczych. W zależności od możliwości na miejscu budowy należy wykonać nowe podłączenie pionów do zbiorczej instalacji odpowietrzającej lub (jedynie jeśli nie będzie takiej możliwości) wyposażyć nowe piony w automatyczne odpowietrzniki. Przed zakryciem należy wykonać próbę szczelności instalacji. Średnice i przebieg przewodów pokazano w części rysunkowej. Jako elementy grzejne budynku przewidziano grzejniki płytowe stalowe z zaworami termostatycznymi, radiatorami i zaworami odpowietrzającymi. Są to grzejniki z dolnym podłączeniem firmy Kermi typu X2. Zamiennie można stosować grzejniki stalowe płytowe Rettig typu PURMO V. Na grzejnikach należy zamontować głowice do zaworów termostatycznych, kątowych Ø 1/2. Zaleca się zastosowanie za grzejnikami ekranów zagrzejnikowych. WC DLA NIEPEŁNOSPRAWNYCH W celu dostosowania dla osób niepełnosprawnych poddasza budynku zaprojektowano łazienkę przystosowaną do wykorzystania przez niepełnosprawnych. W tym celu zaprojektowano montaż następujących elementów wyposażenia: - poręcz uchylna łukowa 850mm 1 szt., - poręcz kątowa 90st prawa 300x610mm 1 szt., - uchwyt papieru toaletowego 1 szt., - uchwyt szczotki toaletowej 1 szt.,

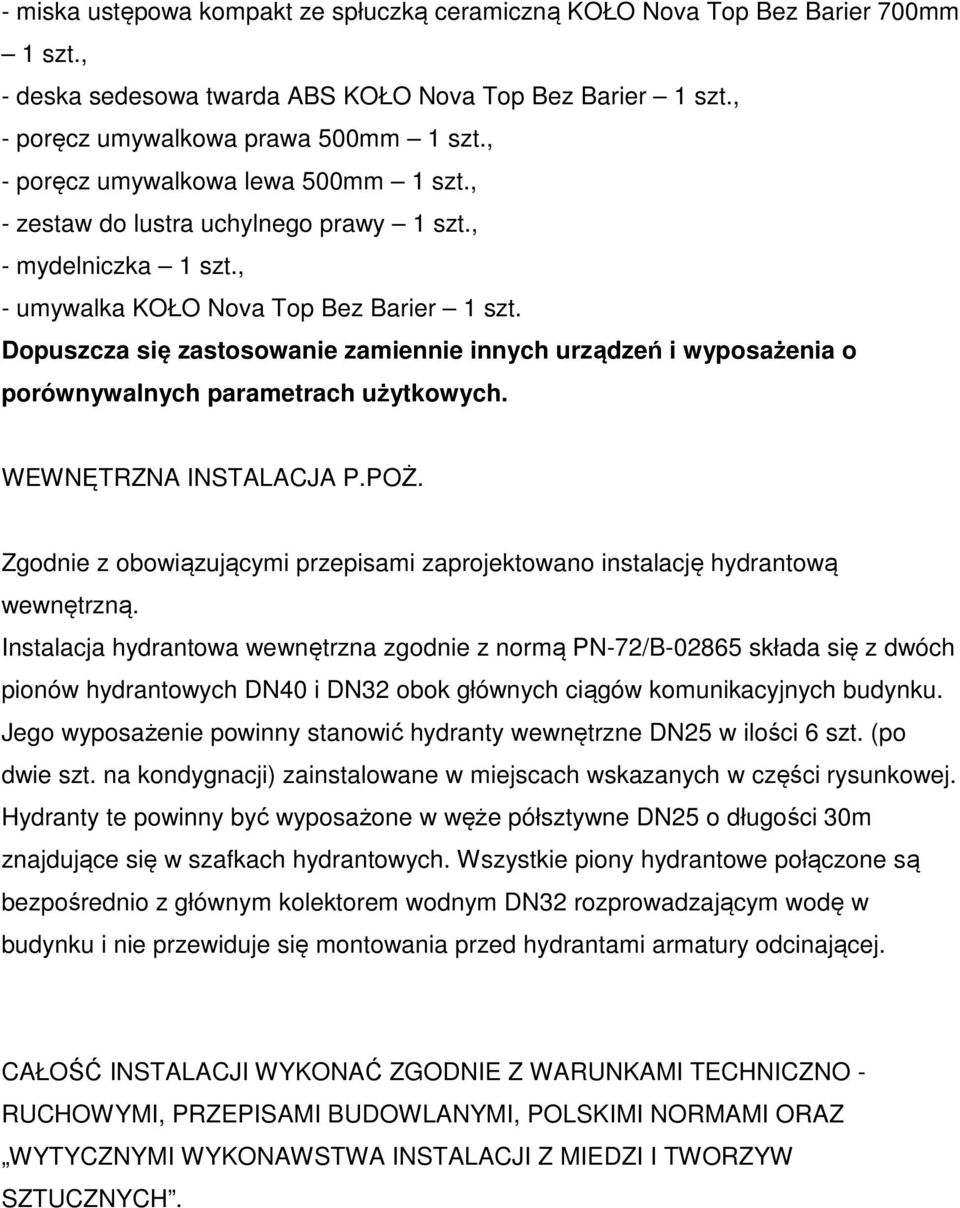

6 - miska ustępowa kompakt ze spłuczką ceramiczną KOŁO Nova Top Bez Barier 700mm 1 szt., - deska sedesowa twarda ABS KOŁO Nova Top Bez Barier 1 szt., - poręcz umywalkowa prawa 500mm 1 szt., - poręcz umywalkowa lewa 500mm 1 szt., - zestaw do lustra uchylnego prawy 1 szt., - mydelniczka 1 szt., - umywalka KOŁO Nova Top Bez Barier 1 szt. Dopuszcza się zastosowanie zamiennie innych urządzeń i wyposażenia o porównywalnych parametrach użytkowych. WEWNĘTRZNA INSTALACJA P.POŻ. Zgodnie z obowiązującymi przepisami zaprojektowano instalację hydrantową wewnętrzną. Instalacja hydrantowa wewnętrzna zgodnie z normą PN-72/B składa się z dwóch pionów hydrantowych DN40 i DN32 obok głównych ciągów komunikacyjnych budynku. Jego wyposażenie powinny stanowić hydranty wewnętrzne DN25 w ilości 6 szt. (po dwie szt. na kondygnacji) zainstalowane w miejscach wskazanych w części rysunkowej. Hydranty te powinny być wyposażone w węże półsztywne DN25 o długości 30m znajdujące się w szafkach hydrantowych. Wszystkie piony hydrantowe połączone są bezpośrednio z głównym kolektorem wodnym DN32 rozprowadzającym wodę w budynku i nie przewiduje się montowania przed hydrantami armatury odcinającej. CAŁOŚĆ INSTALACJI WYKONAĆ ZGODNIE Z WARUNKAMI TECHNICZNO - RUCHOWYMI, PRZEPISAMI BUDOWLANYMI, POLSKIMI NORMAMI ORAZ WYTYCZNYMI WYKONAWSTWA INSTALACJI Z MIEDZI I TWORZYW SZTUCZNYCH.

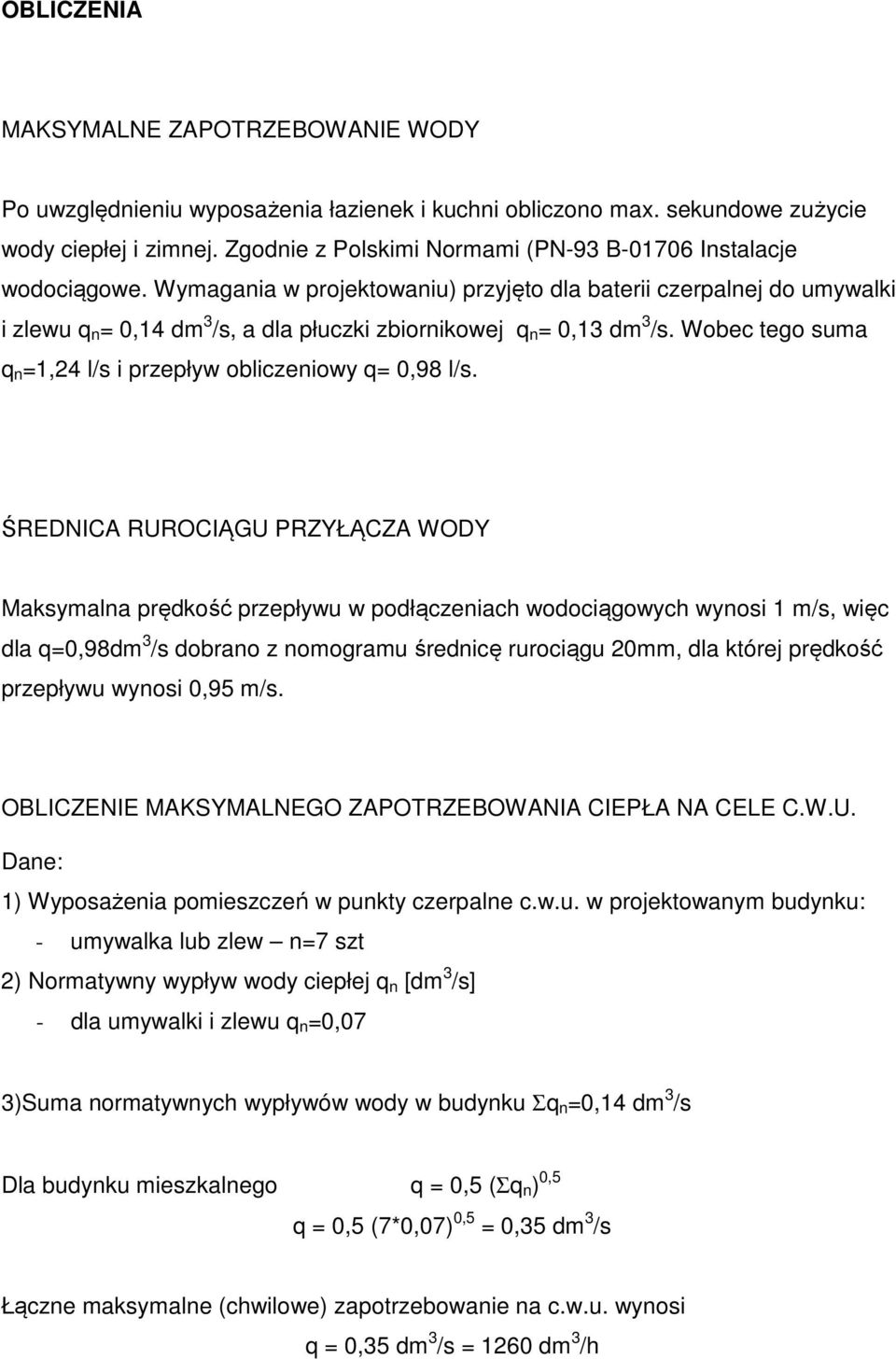

7 OBLICZENIA MAKSYMALNE ZAPOTRZEBOWANIE WODY Po uwzględnieniu wyposażenia łazienek i kuchni obliczono max. sekundowe zużycie wody ciepłej i zimnej. Zgodnie z Polskimi Normami (PN-93 B Instalacje wodociągowe. Wymagania w projektowaniu) przyjęto dla baterii czerpalnej do umywalki i zlewu q n = 0,14 dm 3 /s, a dla płuczki zbiornikowej q n = 0,13 dm 3 /s. Wobec tego suma q n =1,24 l/s i przepływ obliczeniowy q= 0,98 l/s. ŚREDNICA RUROCIĄGU PRZYŁĄCZA WODY Maksymalna prędkość przepływu w podłączeniach wodociągowych wynosi 1 m/s, więc dla q=0,98dm 3 /s dobrano z nomogramu średnicę rurociągu 20mm, dla której prędkość przepływu wynosi 0,95 m/s. OBLICZENIE MAKSYMALNEGO ZAPOTRZEBOWANIA CIEPŁA NA CELE C.W.U. Dane: 1) Wyposażenia pomieszczeń w punkty czerpalne c.w.u. w projektowanym budynku: - umywalka lub zlew n=7 szt 2) Normatywny wypływ wody ciepłej q n [dm 3 /s] - dla umywalki i zlewu q n =0,07 3)Suma normatywnych wypływów wody w budynku Σq n =0,14 dm 3 /s Dla budynku mieszkalnego q = 0,5 (Σq n ) 0,5 q = 0,5 (7*0,07) 0,5 = 0,35 dm 3 /s Łączne maksymalne (chwilowe) zapotrzebowanie na c.w.u. wynosi q = 0,35 dm 3 /s = 1260 dm 3 /h

8 Uwzględniając dobrano dwa zasobnikowe podgrzewacze wody użytkowej Biawar OW- 5.2 o pojemności 5l każdy oraz jednego Biawar Wiking E55 o pojemności 55l zamontowane w pomieszczeniach łazienek i sal lekcyjnych w miejscach wskazanych w części rysunkowej i ogrzewane za pośrednictwem prądu elektrycznego. UWAGI Po montażu instalacji wodno-kanalizacyjnej należy poddać ją wymaganym próbom ciśnieniowym odebranym przez inspektora nadzoru. Z prób tych oraz odbiorów robót muszą być sporządzone protokoły odbioru konieczne do dokonania odbioru końcowego całego budynku. CAŁOŚĆ INSTALACJI WYKONAĆ ZGODNIE Z WARUNKAMI TECHNICZNO - RUCHOWYMI, PRZEPISAMI BUDOWLANYMI, POLSKIMI NORMAMI ORAZ WYTYCZNYMI WYKONAWSTWA INSTALACJI Z TWORZYW SZTUCZNYCH UWAGA! Projekt chroniony jest Prawem Autorskim. Wszelkie zmiany i wykorzystanie projektu do innych celów niż inwestycja, której bezpośrednio on dotyczy, wymaga zgody autorów. W projekcie podano urządzenia i materiały konkretnych firm w celu dokonania najbardziej realnych wycen oraz podania cech i parametrów technicznych odpowiadającym przyjętym rozwiązaniom projektowym. Nie oznacza to bezwzględnej konieczności ich stosowania. Dopuszcza się w realizacji inwestycji zastosowanie innych materiałów i urządzeń pod warunkiem zachowania wskazanych w projekcie parametrów technicznych oraz uzyskania akceptacji Projektanta i Inwestora. Za jakiekolwiek zmiany dokonane bez ich wiedzy, autorzy projektu nie ponoszą odpowiedzialności.
