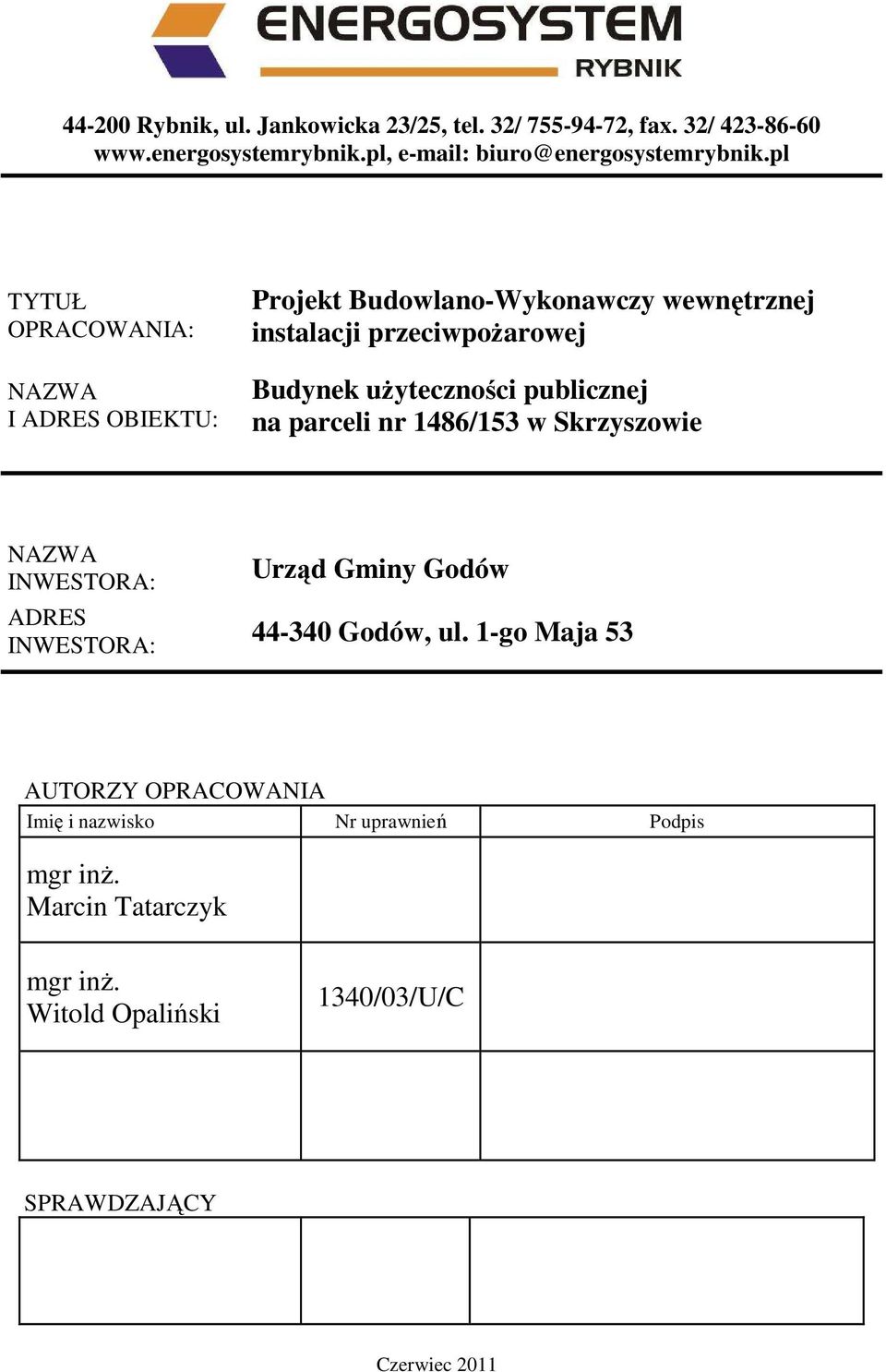

1 Rybnik, ul. Jankowicka 23/25, tel. 32/ , fax. 32/ TYTUŁ OPRACOWANIA: NAZWA I ADRES OBIEKTU: Projekt Budowlano-Wykonawczy wewnętrznej instalacji przeciwpoŝarowej Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie NAZWA INWESTORA: ADRES INWESTORA: Urząd Gminy Godów Godów, ul. 1-go Maja 53 AUTORZY OPRACOWANIA Imię i nazwisko Nr uprawnień Podpis mgr inŝ. Marcin Tatarczyk mgr inŝ. Witold Opaliński 1340/03/U/C SPRAWDZAJĄCY Czerwiec 2011

2 ZAWARTOŚĆ OPRACOWANIA. I. OPIS TECHNICZNY 1. Podstawa opracowania. 2. Zakres opracowania. 3. Opis obiektu. 4. Opis projektowanej instalacji przeciwpoŝarowej. 5. Zakres prac. 6. Uwagi końcowe. 7. Zestawienie materiałów. II. RYSUNKI 1. Rzut piwnicy 2. Rzut parteru 3. Rzut piętra 4. Rozwinięcie wewnętrznej instalacji p.poŝ. segment północno wschodni 5. Rozwinięcie wewnętrznej instalacji p.poŝ. segment południowo zachodni III. ZAŁĄCZNIKI 1. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) 2. Oświadczenie projektanta 3. Decyzje o wydaniu uprawnień do wykonywania samodzielnych funkcji technicznych w budownictwie 4. Zaświadczenia o członkostwie w Śląskiej Okręgowej Izbie InŜynierów Budownictwa Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie PBW wew. instalacji p.poŝ. 2

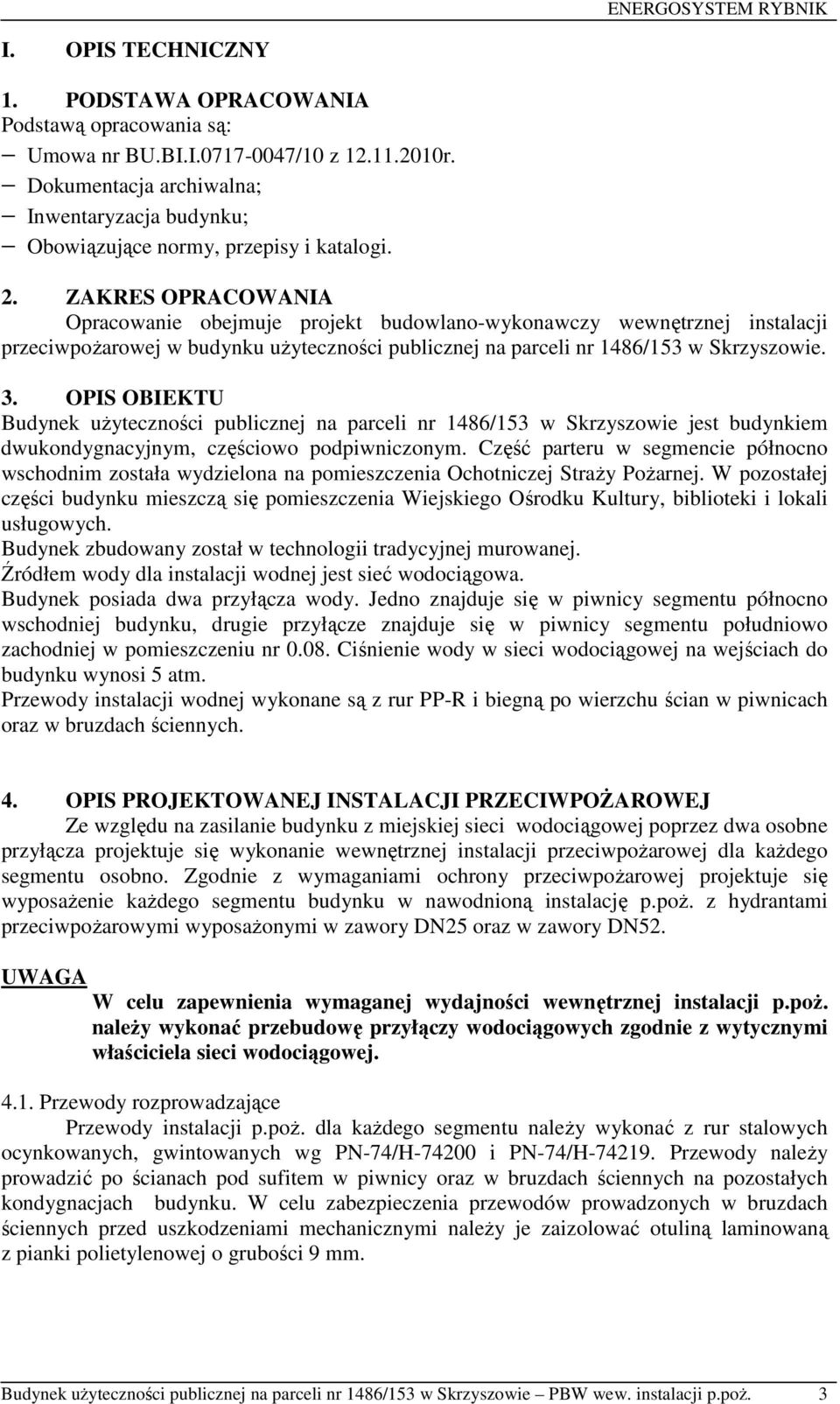

3 I. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Podstawą opracowania są: Umowa nr BU.BI.I /10 z r. Dokumentacja archiwalna; Inwentaryzacja budynku; Obowiązujące normy, przepisy i katalogi. 2. ZAKRES OPRACOWANIA Opracowanie obejmuje projekt budowlano-wykonawczy wewnętrznej instalacji przeciwpoŝarowej w budynku uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie. 3. OPIS OBIEKTU Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie jest budynkiem dwukondygnacyjnym, częściowo podpiwniczonym. Część parteru w segmencie północno wschodnim została wydzielona na pomieszczenia Ochotniczej StraŜy PoŜarnej. W pozostałej części budynku mieszczą się pomieszczenia Wiejskiego Ośrodku Kultury, biblioteki i lokali usługowych. Budynek zbudowany został w technologii tradycyjnej murowanej. Źródłem wody dla instalacji wodnej jest sieć wodociągowa. Budynek posiada dwa przyłącza wody. Jedno znajduje się w piwnicy segmentu północno wschodniej budynku, drugie przyłącze znajduje się w piwnicy segmentu południowo zachodniej w pomieszczeniu nr Ciśnienie wody w sieci wodociągowej na wejściach do budynku wynosi 5 atm. Przewody instalacji wodnej wykonane są z rur PP-R i biegną po wierzchu ścian w piwnicach oraz w bruzdach ściennych. 4. OPIS PROJEKTOWANEJ INSTALACJI PRZECIWPOśAROWEJ Ze względu na zasilanie budynku z miejskiej sieci wodociągowej poprzez dwa osobne przyłącza projektuje się wykonanie wewnętrznej instalacji przeciwpoŝarowej dla kaŝdego segmentu osobno. Zgodnie z wymaganiami ochrony przeciwpoŝarowej projektuje się wyposaŝenie kaŝdego segmentu budynku w nawodnioną instalację p.poŝ. z hydrantami przeciwpoŝarowymi wyposaŝonymi w zawory DN25 oraz w zawory DN52. UWAGA W celu zapewnienia wymaganej wydajności wewnętrznej instalacji p.poŝ. naleŝy wykonać przebudowę przyłączy wodociągowych zgodnie z wytycznymi właściciela sieci wodociągowej Przewody rozprowadzające Przewody instalacji p.poŝ. dla kaŝdego segmentu naleŝy wykonać z rur stalowych ocynkowanych, gwintowanych wg PN-74/H i PN-74/H Przewody naleŝy prowadzić po ścianach pod sufitem w piwnicy oraz w bruzdach ściennych na pozostałych kondygnacjach budynku. W celu zabezpieczenia przewodów prowadzonych w bruzdach ściennych przed uszkodzeniami mechanicznymi naleŝy je zaizolować otuliną laminowaną z pianki polietylenowej o grubości 9 mm. Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie PBW wew. instalacji p.poŝ. 3

4 Segment północno wschodni W celu zapewnienia krąŝenia wody w instalacji p.poŝ. pion na ostatniej kondygnacji w segmencie północno wschodnim naleŝy zakończyć zaworem czerpalnym w pomieszczeniu nr 2.02/4 jak na rys. nr 3. Woda z zaworu czerpalnego nienadane się do celów pitnych, moŝe być wykorzystana jedynie do celów gospodarczych np. zmywanie podłóg. Na przewodzie zasilającym zawór czerpalny naleŝy zamontować wodomierz, Q n =1,5 m 3 /h. Zasilanie instalacji p.poŝ. z miejskiej sieci wodociągowej naleŝy wykonać za wodomierzem głównym jak na rys. nr 1 i Segment Południowo zachodni W celu zapewnienia krąŝenia wody w instalacji p.poŝ. pion na ostatniej kondygnacji w segmencie południowo zachodnim naleŝy połączyć z płuczkami w pomieszczeniach nr 2.15 i 2.16 jak na rys. nr 3. Na przewodzie zasilającym płuczki naleŝy zamontować wodomierz, Q n =1,5 m 3 /h. Zasilanie instalacji p.poŝ. z miejskiej sieci wodociągowej naleŝy wykonać za wodomierzem głównym jak na rys. nr 1 i 4. UWAGA Przewód zimnej wody prowadzony w pomieszczeniu kotłowni wykonany z rur z tworzywa sztucznego naleŝy wymienić na przewód z rur stalowych ocynkowanych, gwintowanych zgodnie z rys nr 1, 4. Przejścia instalacji p.poŝ. przez ściany i stropy oddzielenia poŝarowego powinny posiadać klasy odporności ogniowej EI 120, a przejścia przewodów o średnicy ponad 4 cm przez pozostałe ściany i stropy pomieszczeń zamkniętych powinny posiadać klasę odporności ogniowej EI Hydranty Projektuje się wyposaŝenie instalacji p.poŝ. w poszczególnych segmentach budynku w hydranty wnękowe z zaworami DN25 oraz węŝem półsztywnym o długości 30 m. Kotłownię naleŝy wyposaŝyć w hydrant naścienny z zaworem DN52 oraz węŝem półsztywnym o długości 30 m. Hydranty wewnętrzne naleŝy umiejscowić w miejscach łatwo dostępnych, przy wejściach głównych, wyjściach ewakuacyjnych, przejściach i na korytarzach. Hydranty wewnętrzne powinny być umieszczone na wysokości 1,35m (±0,05m) od poziomu podłogi. Nasada tłoczna powinna być skierowana do dołu. Usytuowanie nasady tłocznej oraz pokrętła zaworu względem ścian lub względem obudowy powinno umoŝliwiać łatwe przyłączenie węŝa tłocznego o wielkości zgodnej z wielkością nasady klucza do łączników, odkręcanie i zamykanie zaworu oraz umieszczenie w szafce węŝa i prądownicy. Przed hydrantem naleŝy zapewnić przestrzeń do rozwinięcia linii gaśniczej Obliczenia hydrauliczne Obliczenia hydrauliczne wykonano zgodnie z PM-92/B Na podstawie uzyskanych wyników stwierdza się, Ŝe w obu segmentach wymagane ciśnienie wody w miejscu podłączenia projektowanej instalacji p.poŝ. do sieci wodociągowej powinno wynosić min. 0,35 MPa. Taka wartość ciśnienia zapewnia minimalne ciśnienie wody na najbardziej niekorzystnie usytuowanym zaworze hydrantowym w wysokości 0,2 MPa. Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie PBW wew. instalacji p.poŝ. 4

5 4.3. WyposaŜenie dodatkowe Układ zabezpieczający przed spadkiem ciśnienia w instalacji p.poŝ. PoniewaŜ instalacja zimnej wody w obu segmentach budynku wykonana jest z rur PP-R naleŝy na przewodzie wody zimnej w obu segmentach zamontować zawór pierwszeństwa typu VV100 lub. Zawór naleŝy zamontować zgodnie z rys. nr 1, 4, Zabezpieczenia instalacji zimnej wody przed zanieczyszczeniem wtórnym. W celu zabezpieczenia instalacji wodnej przed zanieczyszczeniem wtórnym naleŝy w pomieszczeniach przyłącza wody w obu segmentach zabudować na rurociągach zasilających instalację p.poŝ. zawór antyskaŝeniowy EA 291 NF lub oraz zawory kulowe. 5. ZAKRES PRAC W celu wykonania montaŝu wewnętrznej instalacji p.poŝ. według niniejszego opracowania naleŝy: wykonać bruzdy oraz przekucia przez ściany i stropy w miejscach prowadzenia przewodów, zamontować nowe przewody poziome i pionowe instalacji p.poŝ., zamontować nowe hydranty wnękowe z zaworami DN25 oraz hydrant naścienny z zaworem DN52 w kotłowni, wymienić przewody instalacji zimnej wody w kotłowni na przewody wykonane z rur stalowych ocynkowanych, gwintowanych, wykonać przyłącze instalacji p.poŝ. w pomieszczeniu kotłowni w segmencie południowo zachodnim oraz w piwnicy w segmencie północno wschodnim jak na rys. nr 1, wykonać próbę szczelności instalacji p.poŝ., przepłukać kilkakrotnie instalację wodą wodociągową z prędkością nie mniejszą niŝ 2 m/s. wykonać próbę ciśnienia i wydajności kaŝdego hydrantu p.poŝ. 6. UWAGI KOŃCOWE Wewnętrzną instalację p.poŝ. naleŝy wykonać zgodnie z niniejszym opracowaniem, Warunkami technicznymi wykonania i odbioru instalacji sanitarnych i przemysłowych wydanymi przez COBRTI Instal oraz obowiązujących norm i przepisów, instrukcji montaŝowych. Po zakończeniu robót montaŝowych instalację naleŝy dokładnie przepłukać oraz poddać próbie szczelności. Podczas wykonywania prac naleŝy przestrzegać przepisów BHP i p. poŝ. Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie PBW wew. instalacji p.poŝ. 5

6 7. ZESTAWIENIE MATERIAŁÓW Segment północno wschodni L.p. Nazwa elementu Ilość UWAGI 1 Rury stalowe ocynkowane gwintowane DN 25 DN 32 7 mb 5 mb 18 mb 2 mb. 2 Wodomierz jednostrumieniowy, Q n = 1,5 m 3 /h 3 Hydrant wnękowy HP25 z węŝem półsztywnym o dług. 30 m 2 szt. 4 Zawór antyskaŝeniowy EA291NF, DN 32 lub 5 Zawór pierwszeństwa typu VV 100 lub 6 Zawór czerpalny ze złączką do węŝa 7 Filtr siatkowy 8 Zawór zwrotny 9 Zawór kulowy DN 32 2 szt. 4 szt. Uwaga. Dopuszcza się zastosowania materiałów ch o parametrach technicznych nie gorszych niŝ ujęte w projekcie. W przypadku zastosowanie innych rur, armatury niŝ ujęte w niniejszym projekcie naleŝy wykonać na nowo obliczenia hydrauliczne Segment północno wschodni L.p. Nazwa elementu Ilość UWAGI 1 Rury stalowe ocynkowane gwintowane DN 25 DN mb 30 mb 2 mb 10 mb. 2 Wodomierz jednostrumieniowy, Q n = 1,5 m 3 /h 3 Hydrant wnękowy HP25 z węŝem półsztywnym o dług. 30 m 3 szt. 4 Hydrant naścienny HP52 z węŝem półsztywnym o dług. 30 m 5 Zawór antyskaŝeniowy EA291NF, lub 6 Zawór pierwszeństwa typu VV 100 DN 25 lub 7 Filtr siatkowy 8 Zawór zwrotny 9 Zawór kulowy Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie PBW wew. instalacji p.poŝ. 6

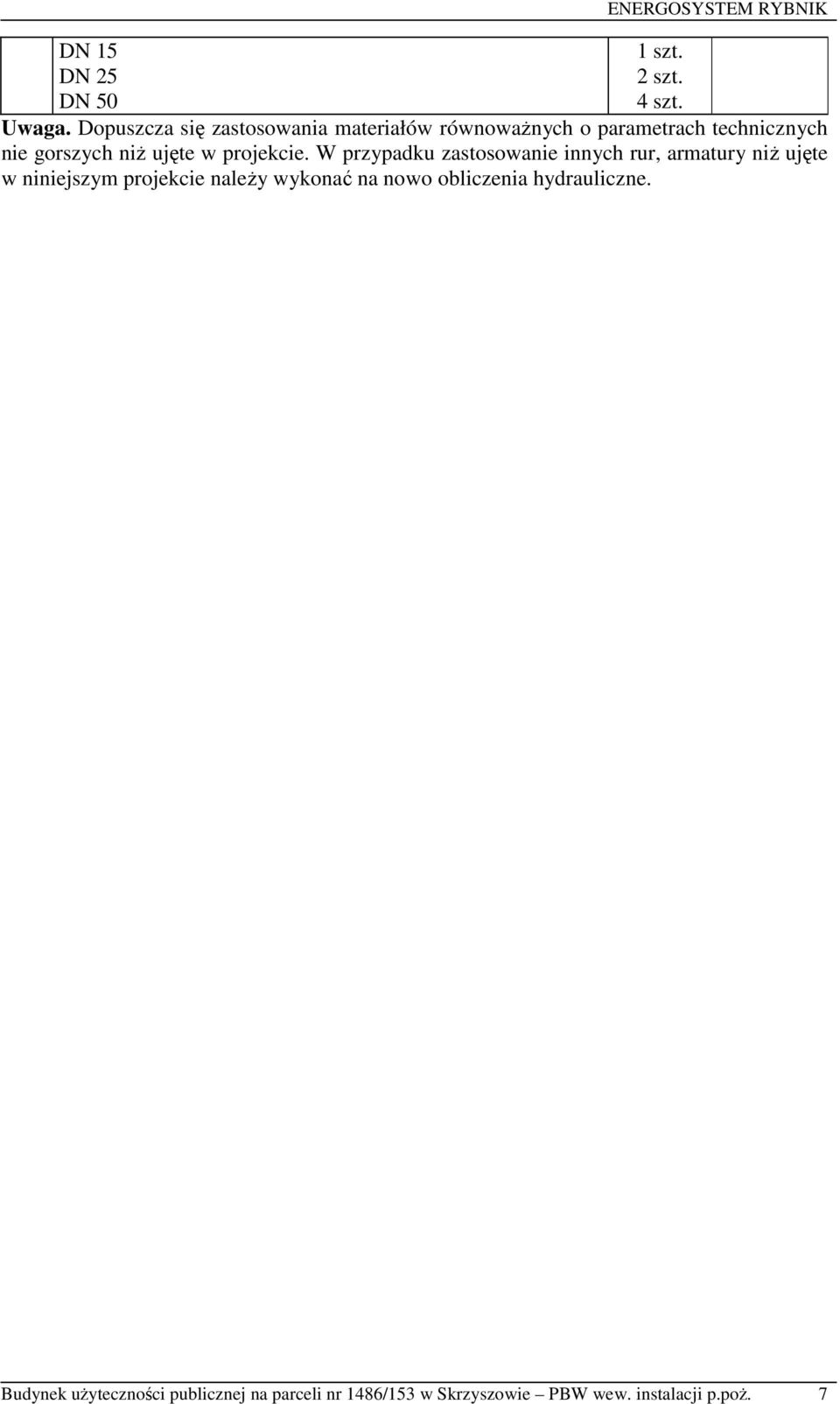

7 DN 25 ENERGOSYSTEM RYBNIK 2 szt. 4 szt. Uwaga. Dopuszcza się zastosowania materiałów ch o parametrach technicznych nie gorszych niŝ ujęte w projekcie. W przypadku zastosowanie innych rur, armatury niŝ ujęte w niniejszym projekcie naleŝy wykonać na nowo obliczenia hydrauliczne. Budynek uŝyteczności publicznej na parceli nr 1486/153 w Skrzyszowie PBW wew. instalacji p.poŝ. 7
