1 Spis treści: 1. Podstawa opracowania Przedmiot i zakres opracowania Charakterystyka obiektu Zapotrzebowanie wody na cele p.- poż Obliczenia Projektowane rozwiązania instalacja p.-poż Zastosowane materiały instalacja p.- poż Sposób prowadzenia przewodów Kompensacja Izolacja przewodów Przejście przez przegrody p.poż Przejście przez ściany i stropy Zabezpieczenia antykorozyjne Uwagi końcowe Zestawienie materiałów Instalacja p. poż

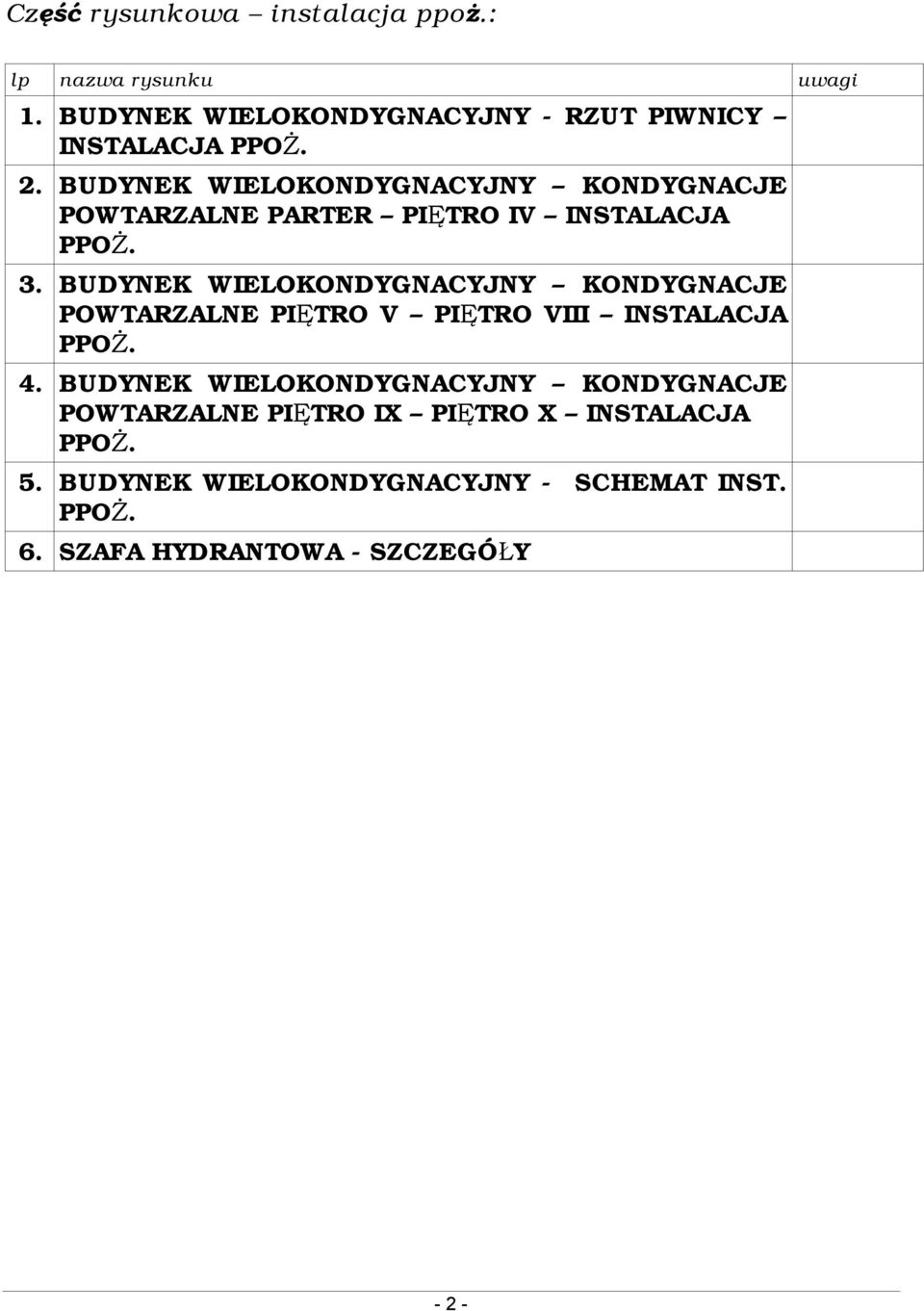

2 Część rysunkowa instalacja ppoż.: lp nazwa rysunku uwagi 1. BUDYNEK WIELOKONDYGNACYJNY - RZUT PIWNICY INSTALACJA PPOŻ. 2. BUDYNEK WIELOKONDYGNACYJNY KONDYGNACJE POWTARZALNE PARTER PIĘTRO IV INSTALACJA PPOŻ. 3. BUDYNEK WIELOKONDYGNACYJNY KONDYGNACJE POWTARZALNE PIĘTRO V PIĘTRO VIII INSTALACJA PPOŻ. 4. BUDYNEK WIELOKONDYGNACYJNY KONDYGNACJE POWTARZALNE PIĘTRO IX PIĘTRO X INSTALACJA PPOŻ. 5. BUDYNEK WIELOKONDYGNACYJNY - SCHEMAT INST. PPOŻ. 6. SZAFA HYDRANTOWA - SZCZEGÓŁY - 2 -

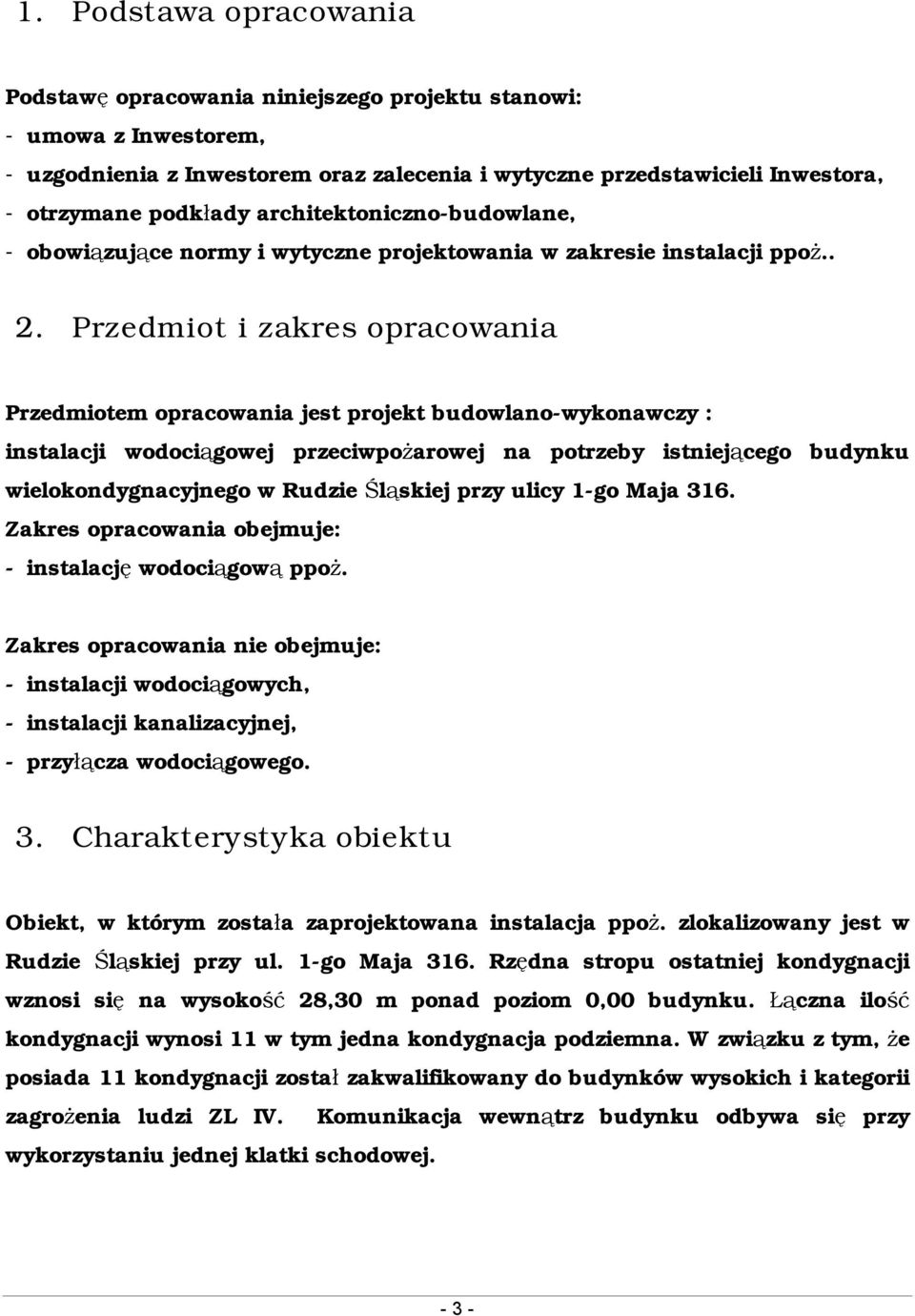

3 1. Podstawa opracowania Podstawę opracowania niniejszego projektu stanowi: - umowa z Inwestorem, - uzgodnienia z Inwestorem oraz zalecenia i wytyczne przedstawicieli Inwestora, - otrzymane podkłady architektoniczno-budowlane, - obowiązujące normy i wytyczne projektowania w zakresie instalacji ppoż.. 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy : instalacji wodociągowej przeciwpożarowej na potrzeby istniejącego budynku wielokondygnacyjnego w Rudzie Śląskiej przy ulicy 1-go Maja 316. Zakres opracowania obejmuje: - instalację wodociągową ppoż. Zakres opracowania nie obejmuje: - instalacji wodociągowych, - instalacji kanalizacyjnej, - przyłącza wodociągowego. 3. Charakterystyka obiektu Obiekt, w którym została zaprojektowana instalacja ppoż. zlokalizowany jest w Rudzie Śląskiej przy ul. 1-go Maja 316. Rzędna stropu ostatniej kondygnacji wznosi się na wysokość 28,30 m ponad poziom 0,00 budynku. Łączna ilość kondygnacji wynosi 11 w tym jedna kondygnacja podziemna. W związku z tym, że posiada 11 kondygnacji został zakwalifikowany do budynków wysokich i kategorii zagrożenia ludzi ZL IV. Komunikacja wewnątrz budynku odbywa się przy wykorzystaniu jednej klatki schodowej

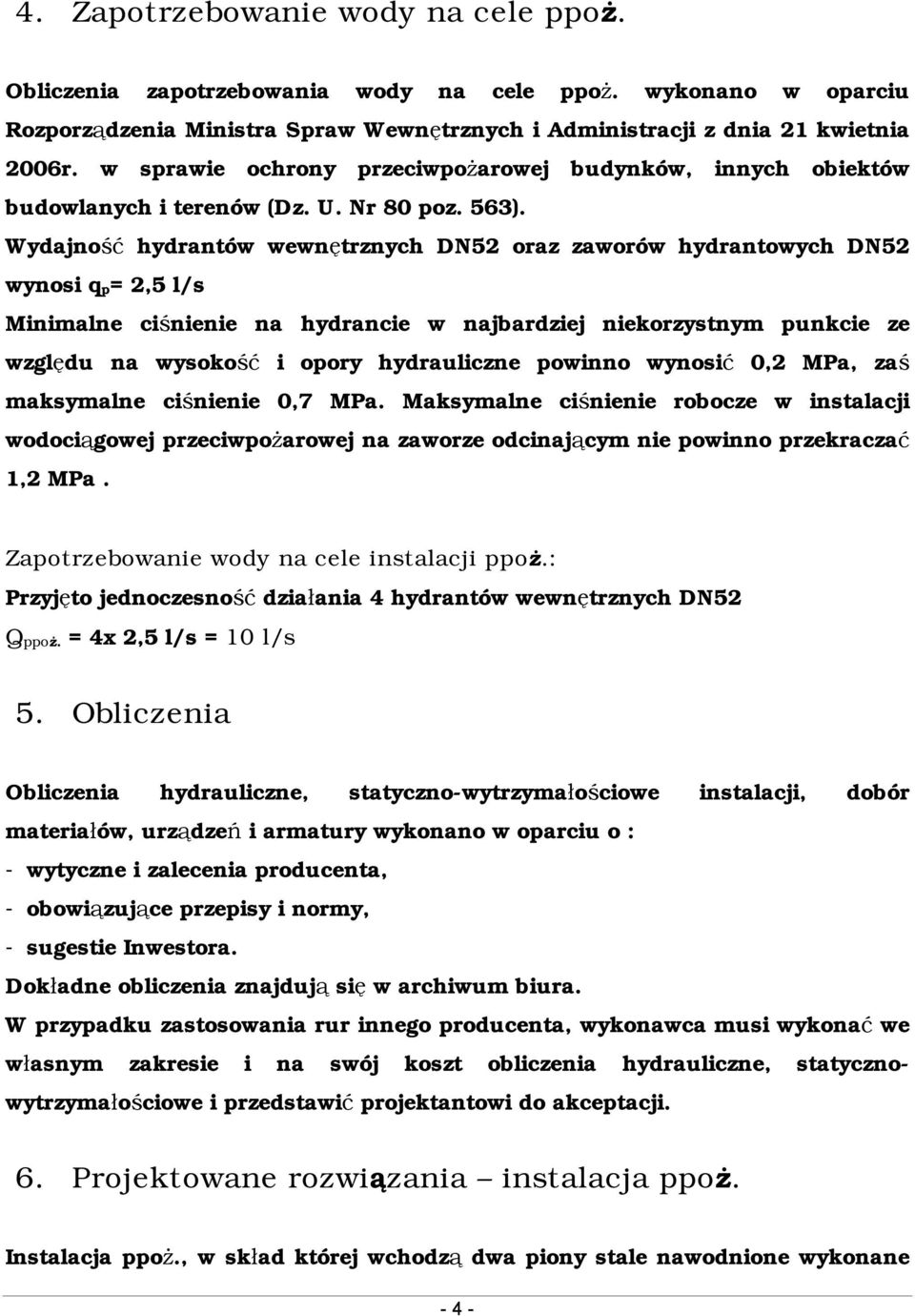

4 4. Zapotrzebowanie wody na cele ppoż. Obliczenia zapotrzebowania wody na cele ppoż. wykonano w oparciu Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80 poz. 563). Wydajność hydrantów wewnętrznych DN52 oraz zaworów hydrantowych DN52 wynosi q p= 2,5 l/s Minimalne ciśnienie na hydrancie w najbardziej niekorzystnym punkcie ze względu na wysokość i opory hydrauliczne powinno wynosić 0,2 MPa, zaś maksymalne ciśnienie 0,7 MPa. Maksymalne ciśnienie robocze w instalacji wodociągowej przeciwpożarowej na zaworze odcinającym nie powinno przekraczać 1,2 MPa. Zapotrzebowanie wody na cele instalacji ppoż.: Przyjęto jednoczesność działania 4 hydrantów wewnętrznych DN52 Q ppoż. = 4x 2,5 l/s = 10 l/s 5. Obliczenia Obliczenia hydrauliczne, statyczno-wytrzymałościowe instalacji, dobór materiałów, urządzeń i armatury wykonano w oparciu o : - wytyczne i zalecenia producenta, - obowiązujące przepisy i normy, - sugestie Inwestora. Dokładne obliczenia znajdują się w archiwum biura. W przypadku zastosowania rur innego producenta, wykonawca musi wykonać we własnym zakresie i na swój koszt obliczenia hydrauliczne, statycznowytrzymałościowe i przedstawić projektantowi do akceptacji. 6. Projektowane rozwiązania instalacja ppoż. Instalacja ppoż., w skład której wchodzą dwa piony stale nawodnione wykonane - 4 -

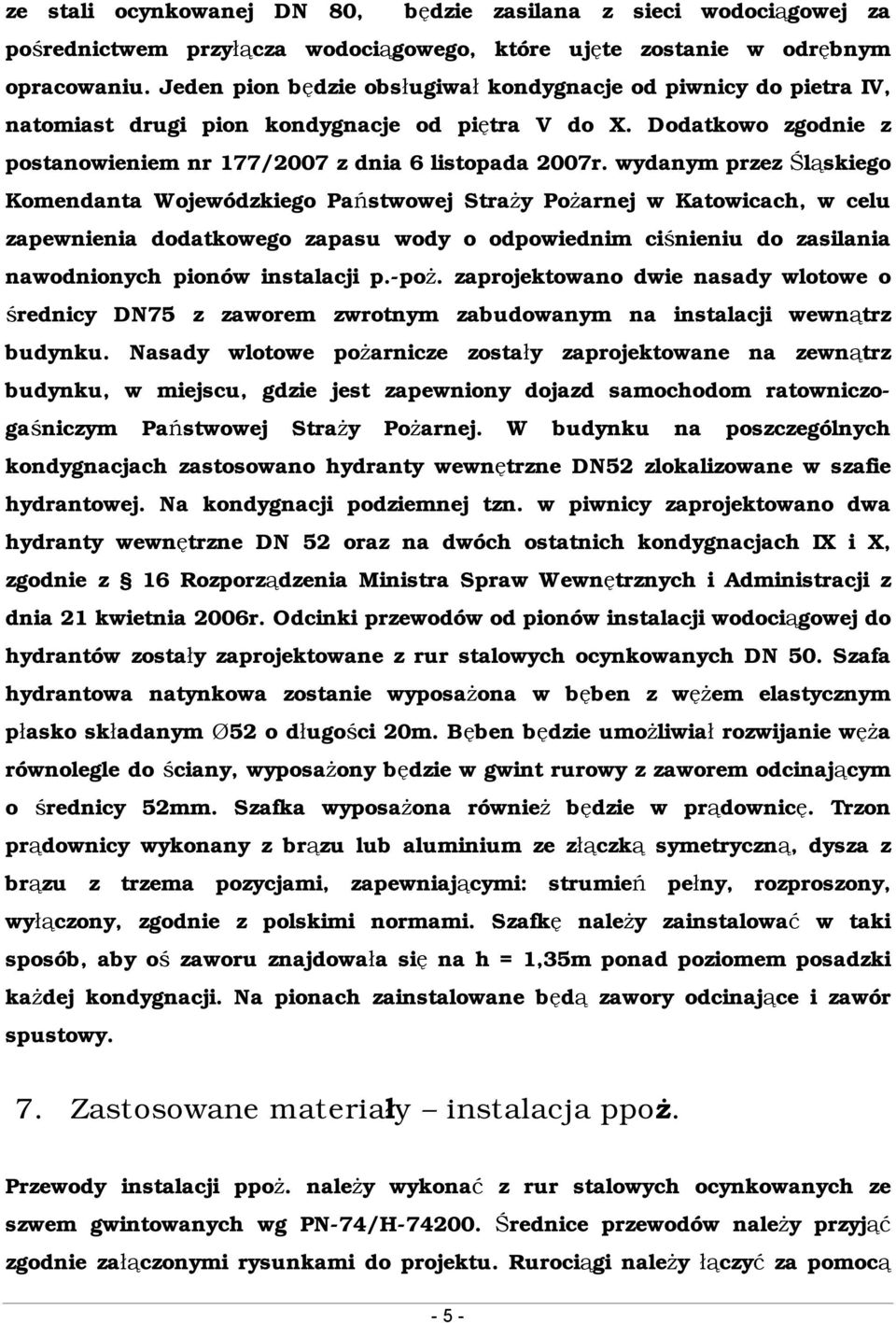

5 ze stali ocynkowanej DN 80, będzie zasilana z sieci wodociągowej za pośrednictwem przyłącza wodociągowego, które ujęte zostanie w odrębnym opracowaniu. Jeden pion będzie obsługiwał kondygnacje od piwnicy do pietra IV, natomiast drugi pion kondygnacje od piętra V do X. Dodatkowo zgodnie z postanowieniem nr 177/2007 z dnia 6 listopada 2007r. wydanym przez Śląskiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej w Katowicach, w celu zapewnienia dodatkowego zapasu wody o odpowiednim ciśnieniu do zasilania nawodnionych pionów instalacji p.-poż. zaprojektowano dwie nasady wlotowe o średnicy DN75 z zaworem zwrotnym zabudowanym na instalacji wewnątrz budynku. Nasady wlotowe pożarnicze zostały zaprojektowane na zewnątrz budynku, w miejscu, gdzie jest zapewniony dojazd samochodom ratowniczogaśniczym Państwowej Straży Pożarnej. W budynku na poszczególnych kondygnacjach zastosowano hydranty wewnętrzne DN52 zlokalizowane w szafie hydrantowej. Na kondygnacji podziemnej tzn. w piwnicy zaprojektowano dwa hydranty wewnętrzne DN 52 oraz na dwóch ostatnich kondygnacjach IX i X, zgodnie z 16 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. Odcinki przewodów od pionów instalacji wodociągowej do hydrantów zostały zaprojektowane z rur stalowych ocynkowanych DN 50. Szafa hydrantowa natynkowa zostanie wyposażona w bęben z wężem elastycznym płasko składanym Ø52 o długości 20m. Bęben będzie umożliwiał rozwijanie węża równolegle do ściany, wyposażony będzie w gwint rurowy z zaworem odcinającym o średnicy 52mm. Szafka wyposażona również będzie w prądownicę. Trzon prądownicy wykonany z brązu lub aluminium ze złączką symetryczną, dysza z brązu z trzema pozycjami, zapewniającymi: strumień pełny, rozproszony, wyłączony, zgodnie z polskimi normami. Szafkę należy zainstalować w taki sposób, aby oś zaworu znajdowała się na h = 1,35m ponad poziomem posadzki każdej kondygnacji. Na pionach zainstalowane będą zawory odcinające i zawór spustowy. 7. Zastosowane materiały instalacja ppoż. Przewody instalacji ppoż. należy wykonać z rur stalowych ocynkowanych ze szwem gwintowanych wg PN-74/H Średnice przewodów należy przyjąć zgodnie załączonymi rysunkami do projektu. Rurociągi należy łączyć za pomocą - 5 -

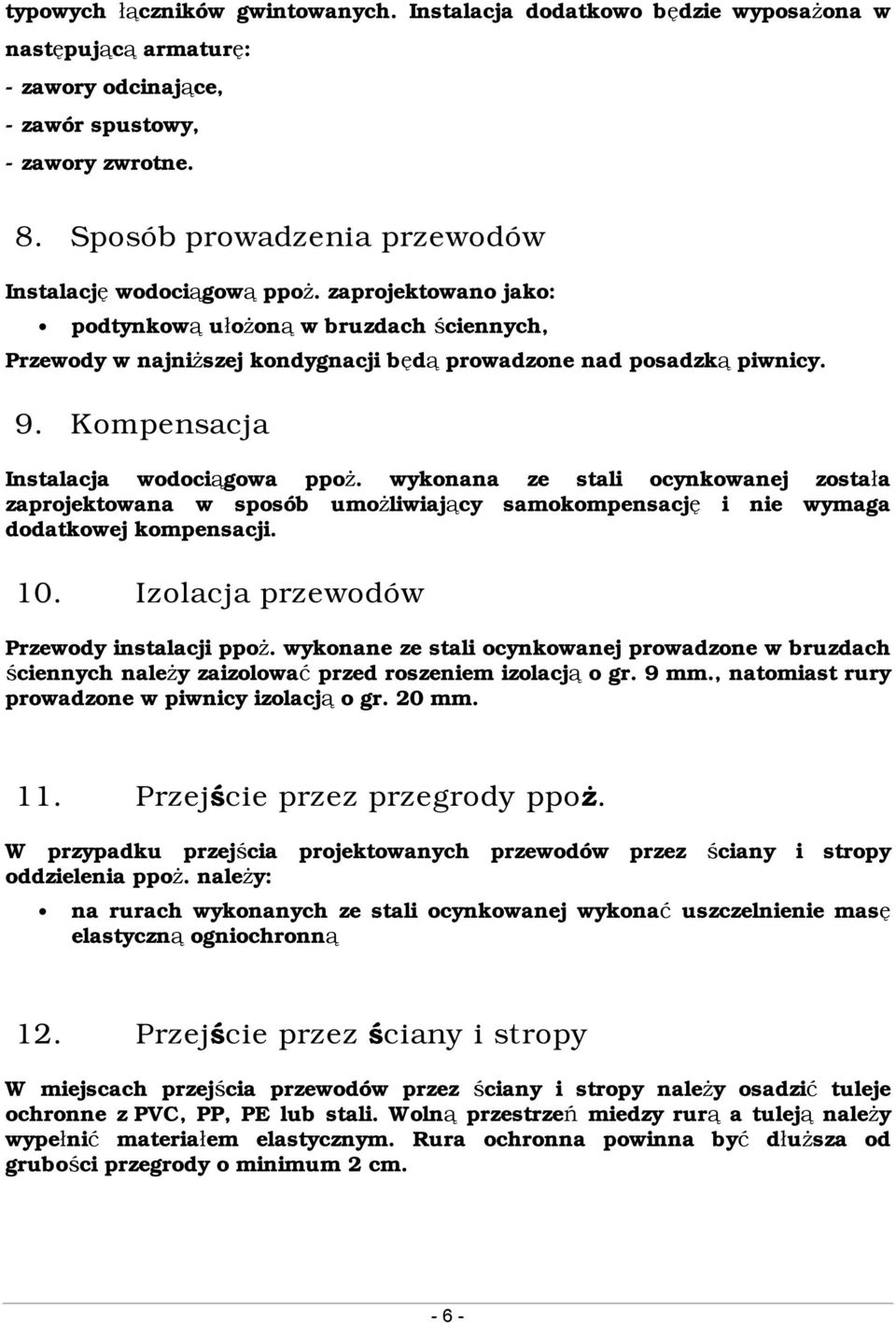

6 typowych łączników gwintowanych. Instalacja dodatkowo będzie wyposażona w następującą armaturę: - zawory odcinające, - zawór spustowy, - zawory zwrotne. 8. Sposób prowadzenia przewodów Instalację wodociągową ppoż. zaprojektowano jako: podtynkową ułożoną w bruzdach ściennych, Przewody w najniższej kondygnacji będą prowadzone nad posadzką piwnicy. 9. Kompensacja Instalacja wodociągowa ppoż. wykonana ze stali ocynkowanej została zaprojektowana w sposób umożliwiający samokompensację i nie wymaga dodatkowej kompensacji. 10. Izolacja przewodów Przewody instalacji ppoż. wykonane ze stali ocynkowanej prowadzone w bruzdach ściennych należy zaizolować przed roszeniem izolacją o gr. 9 mm., natomiast rury prowadzone w piwnicy izolacją o gr. 20 mm. 11. Przejście przez przegrody ppoż. W przypadku przejścia projektowanych przewodów przez ściany i stropy oddzielenia ppoż. należy: na rurach wykonanych ze stali ocynkowanej wykonać uszczelnienie masę elastyczną ogniochronną 12. Przejście przez ściany i stropy W miejscach przejścia przewodów przez ściany i stropy należy osadzić tuleje ochronne z PVC, PP, PE lub stali. Wolną przestrzeń miedzy rurą a tuleją należy wypełnić materiałem elastycznym. Rura ochronna powinna być dłuższa od grubości przegrody o minimum 2 cm

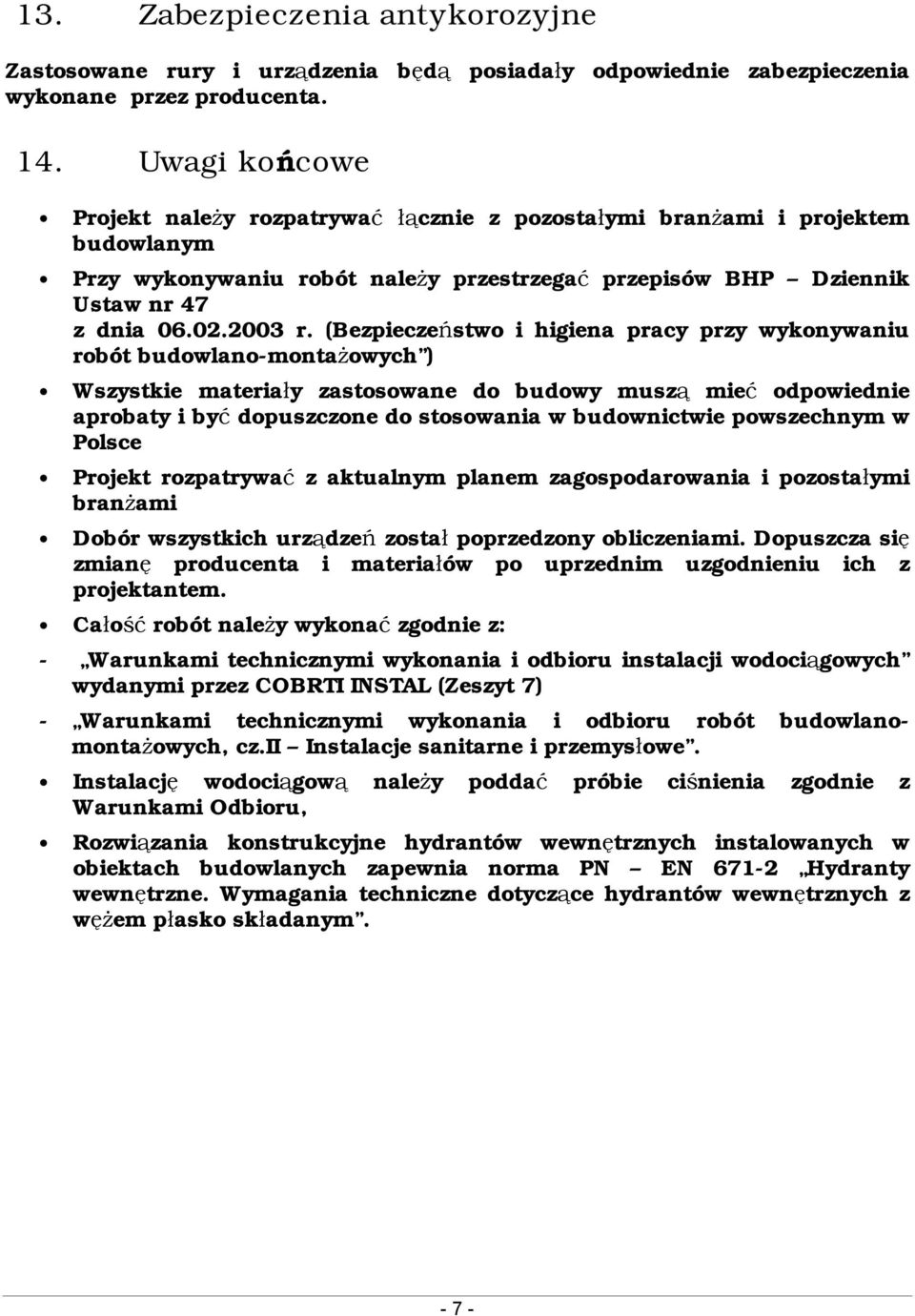

7 13. Zabezpieczenia antykorozyjne Zastosowane rury i urządzenia będą posiadały odpowiednie zabezpieczenia wykonane przez producenta. 14. Uwagi końcowe Projekt należy rozpatrywać łącznie z pozostałymi branżami i projektem budowlanym Przy wykonywaniu robót należy przestrzegać przepisów BHP Dziennik Ustaw nr 47 z dnia r. (Bezpieczeństwo i higiena pracy przy wykonywaniu robót budowlano-montażowych ) Wszystkie materiały zastosowane do budowy muszą mieć odpowiednie aprobaty i być dopuszczone do stosowania w budownictwie powszechnym w Polsce Projekt rozpatrywać z aktualnym planem zagospodarowania i pozostałymi branżami Dobór wszystkich urządzeń został poprzedzony obliczeniami. Dopuszcza się zmianę producenta i materiałów po uprzednim uzgodnieniu ich z projektantem. Całość robót należy wykonać zgodnie z: - Warunkami technicznymi wykonania i odbioru instalacji wodociągowych wydanymi przez COBRTI INSTAL (Zeszyt 7) - Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych, cz.ii Instalacje sanitarne i przemysłowe. Instalację wodociągową należy poddać próbie ciśnienia zgodnie z Warunkami Odbioru, Rozwiązania konstrukcyjne hydrantów wewnętrznych instalowanych w obiektach budowlanych zapewnia norma PN EN Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem płasko składanym

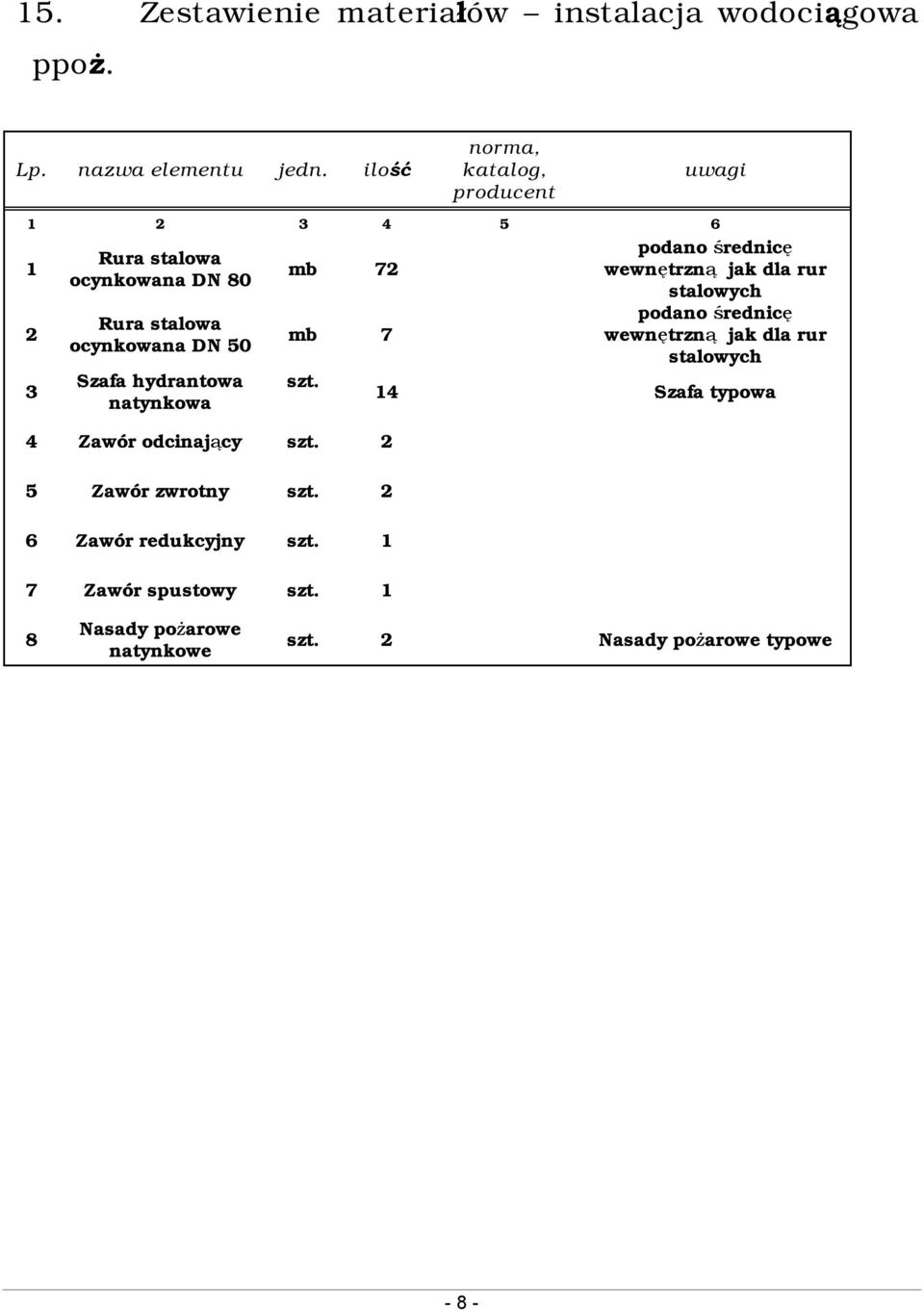

8 15. Zestawienie materiałów instalacja wodociągowa ppoż. Lp. nazwa elementu jedn. ilość norma, katalog, producent uwagi Rura stalowa ocynkowana DN 80 Rura stalowa ocynkowana DN 50 Szafa hydrantowa natynkowa mb 72 mb 7 szt. 4 Zawór odcinający szt. 2 5 Zawór zwrotny szt. 2 6 Zawór redukcyjny szt. 1 7 Zawór spustowy szt. 1 podano średnicę wewnętrzną jak dla rur stalowych podano średnicę wewnętrzną jak dla rur stalowych 14 Szafa typowa 8 Nasady pożarowe natynkowe szt. 2 Nasady pożarowe typowe - 8 -
