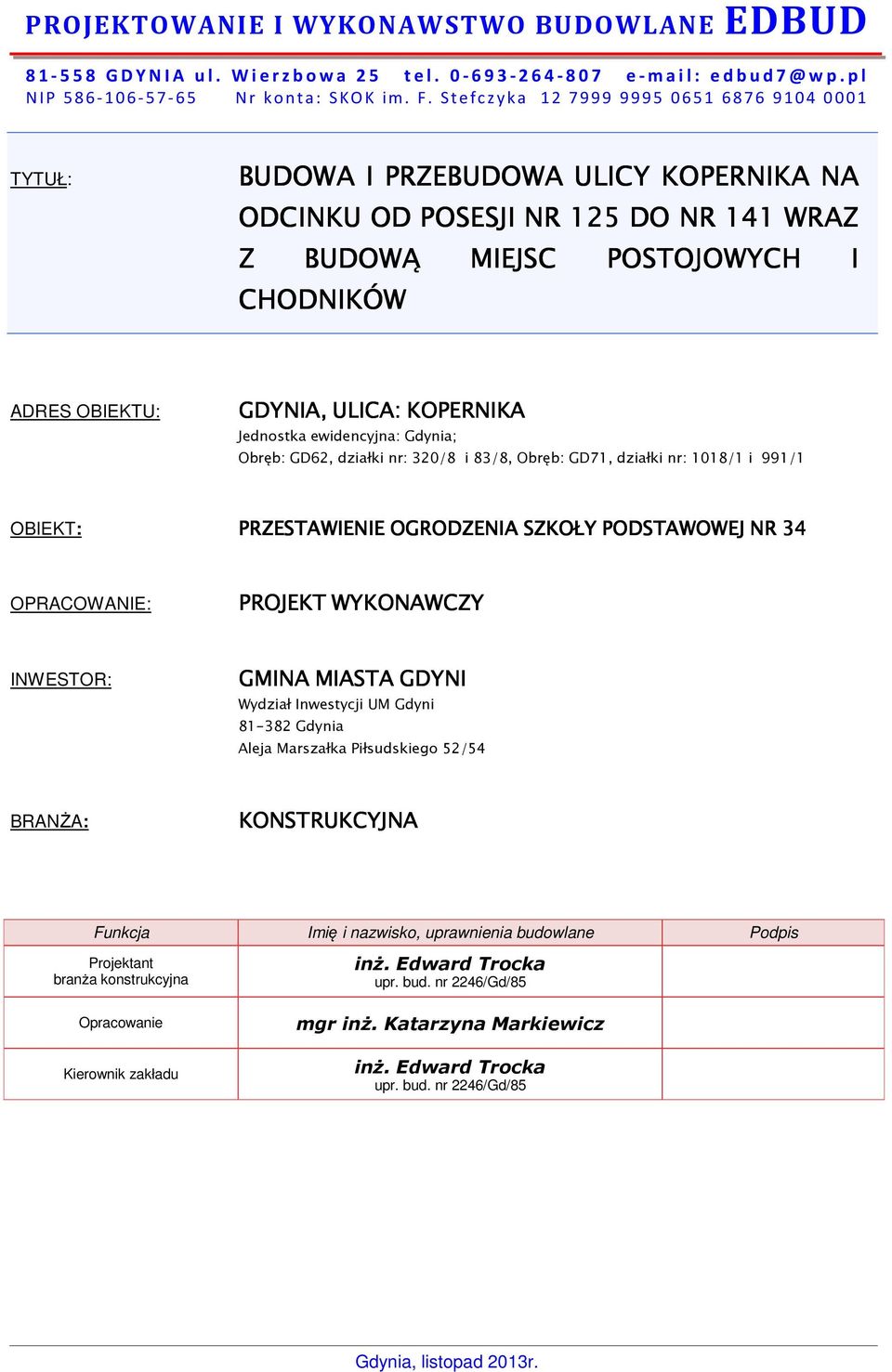

1 PROJEKTOWANIE I WYKONAWSTWO BUDOWLANE EDBUD GDYNIA ul. Wierzbowa 25 tel edbud7@wp.pl NIP Nr konta: SKOK im. F. Stefczyka TYTUŁ: BUDOWA I PRZEBUDOWA ULICY KOPERNIKA NA ODCINKU OD POSESJI NR 125 DO NR 141 WRAZ Z BUDOWĄ MIEJSC POSTOJOWYCH I CHODNIKÓW ADRES OBIEKTU: GDYNIA, ULICA: KOPERNIKA Jednostka ewidencyjna: Gdynia; Obręb: GD62, działki nr: 32/8 i 83/8, Obręb: GD71, działki nr: 118/1 i 991/1 OBIEKT: PRZESTAWIENIE OGRODZENIA SZKOŁY PODSTAWOWEJ NR 34 OPRACOWANIE: PROJEKT WYKONAWCZY INWESTOR: GMINA MIASTA GDYNI Wydział Inwestycji UM Gdyni Gdynia Aleja Marszałka Piłsudskiego 52/54 BRANŻA: KONSTRUKCYJNA Funkcja Imię i nazwisko, uprawnienia budowlane Podpis Projektant branża konstrukcyjna Opracowanie Kierownik zakładu inż. Edward Trocka upr. bud. nr 2246/Gd/85 mgr inż. Katarzyna Markiewicz inż. Edward Trocka upr. bud. nr 2246/Gd/85 Gdynia, listopad 213r.

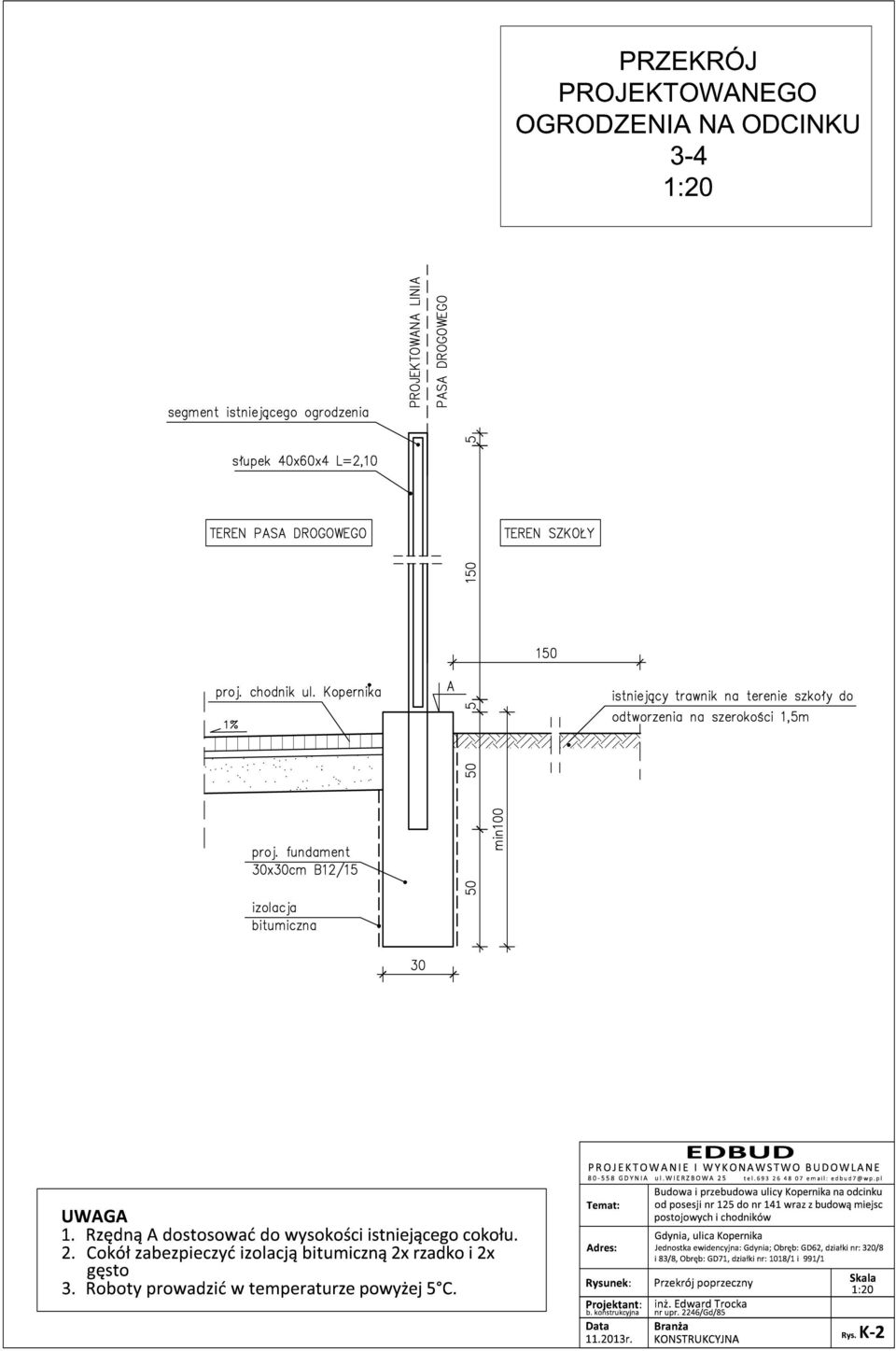

2 str. 1 SKŁAD OPRACOWANIA: 1.. Opis techniczny 1.1. Podstawa opracowania 1.2. Cel i zakres opracowania 1.3. Stan istniejący 1.4. Stan projektowany 1.5. Zestawienie robót 2.. Spis rysunków i rysunki wg wykazu. Plan sytuacyjno - wysokościowy 1:5 rys. K-1 Przekrój projektowanego ogrodzenia na odcinku 3-4 1:2 rys. K-2

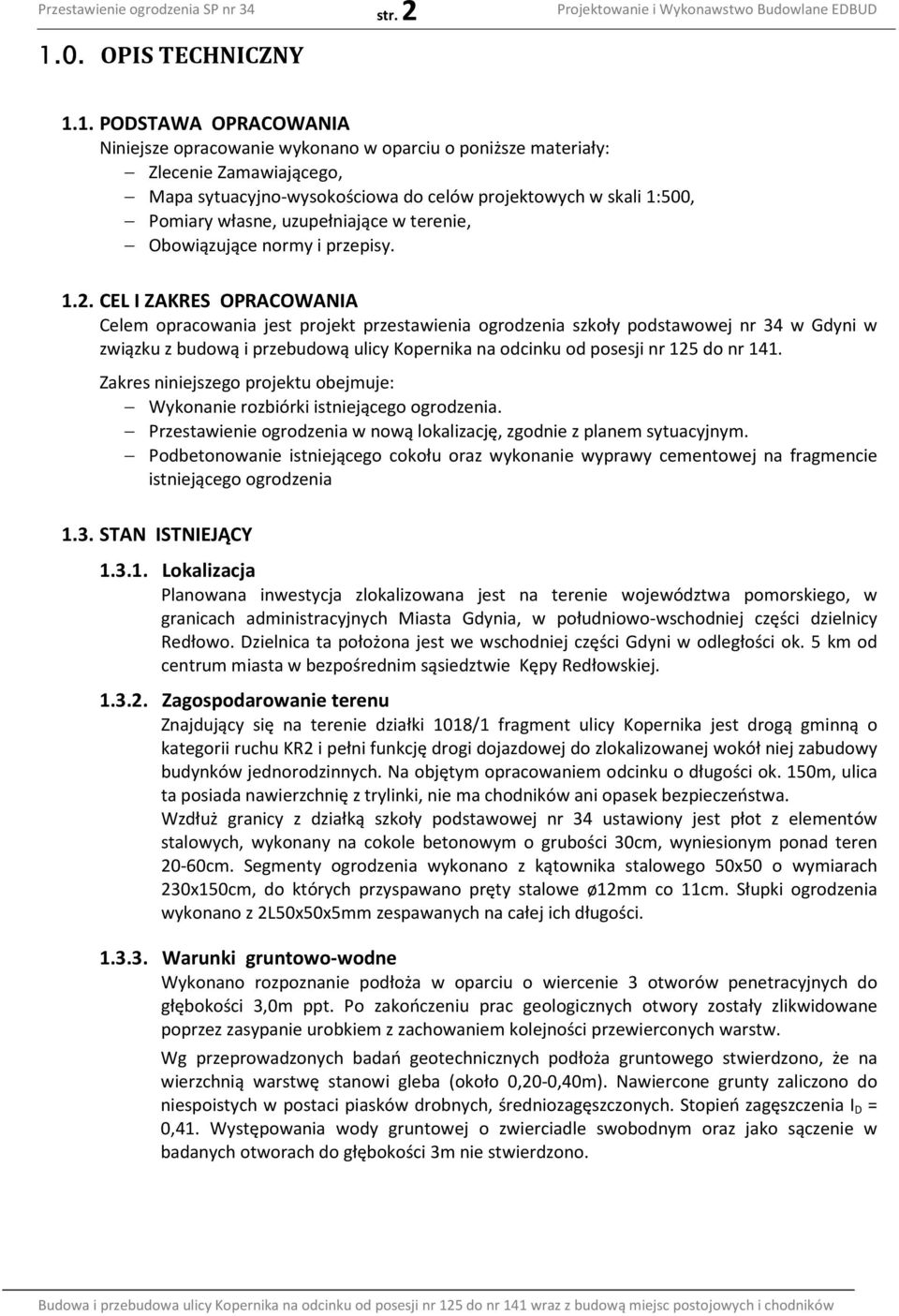

3 1.. OPIS TECHNICZNY str PODSTAWA OPRACOWANIA Niniejsze opracowanie wykonano w oparciu o poniższe materiały: Zlecenie Zamawiającego, Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:5, Pomiary własne, uzupełniające w terenie, Obowiązujące normy i przepisy CEL I ZAKRES OPRACOWANIA Celem opracowania jest projekt przestawienia ogrodzenia szkoły podstawowej nr 34 w Gdyni w związku z budową i przebudową ulicy Kopernika na odcinku od posesji nr 125 do nr 141. Zakres niniejszego projektu obejmuje: Wykonanie rozbiórki istniejącego ogrodzenia. Przestawienie ogrodzenia w nową lokalizację, zgodnie z planem sytuacyjnym. Podbetonowanie istniejącego cokołu oraz wykonanie wyprawy cementowej na fragmencie istniejącego ogrodzenia 1.3. STAN ISTNIEJĄCY Lokalizacja Planowana inwestycja zlokalizowana jest na terenie województwa pomorskiego, w granicach administracyjnych Miasta Gdynia, w południowo-wschodniej części dzielnicy Redłowo. Dzielnica ta położona jest we wschodniej części Gdyni w odległości ok. 5 km od centrum miasta w bezpośrednim sąsiedztwie Kępy Redłowskiej Zagospodarowanie terenu Znajdujący się na terenie działki 118/1 fragment ulicy Kopernika jest drogą gminną o kategorii ruchu KR2 i pełni funkcję drogi dojazdowej do zlokalizowanej wokół niej zabudowy budynków jednorodzinnych. Na objętym opracowaniem odcinku o długości ok. 15m, ulica ta posiada nawierzchnię z trylinki, nie ma chodników ani opasek bezpieczeństwa. Wzdłuż granicy z działką szkoły podstawowej nr 34 ustawiony jest płot z elementów stalowych, wykonany na cokole betonowym o grubości 3cm, wyniesionym ponad teren 2-6cm. Segmenty ogrodzenia wykonano z kątownika stalowego 5x5 o wymiarach 23x15cm, do których przyspawano pręty stalowe ø12mm co 11cm. Słupki ogrodzenia wykonano z 2L5x5x5mm zespawanych na całej ich długości Warunki gruntowo-wodne Wykonano rozpoznanie podłoża w oparciu o wiercenie 3 otworów penetracyjnych do głębokości 3,m ppt. Po zakończeniu prac geologicznych otwory zostały zlikwidowane poprzez zasypanie urobkiem z zachowaniem kolejności przewierconych warstw. Wg przeprowadzonych badań geotechnicznych podłoża gruntowego stwierdzono, że na wierzchnią warstwę stanowi gleba (około,2-,4m). Nawiercone grunty zaliczono do niespoistych w postaci piasków drobnych, średniozagęszczonych. Stopień zagęszczenia I D =,41. Występowania wody gruntowej o zwierciadle swobodnym oraz jako sączenie w badanych otworach do głębokości 3m nie stwierdzono.

4 str STAN PROJEKTOWANY W związku z przebudową układu drogowego ul. Kopernika na odcinku od nr 125 do ul. Cylkowskiego istnieje potrzeba dostosowania cokołu ogrodzenia do projektowanej niwelety ulicy na poszczególnych odcinkach Odcinek od punktu 1 do 2 Istniejący cokół z kamienia należy oczyścić, wykonać fugowanie i podbetonować odcinkami co 1,m na głębokość,5m z wyrównaniem części betonowej. Wyprawa z zaprawy cementowej gr. 2cm, od cokołu kamiennego do poziomu projektowanego chodnika. Powyższe prace należy wykonać od strony ulicy Odcinek od punktu 2 do 3 Istniejący trawnik należy zachować na istniejącej wysokości oddzielając trawnik od projektowanego chodnika płytą typu meba opartą o obrzeże chodnikowe. Istniejący cokół ogrodzenia szkoły należy oczyścić i wyrównać ubytki wyprawą cementową gr. 2cm Odcinek od punktu 3 do 4 Istniejące ogrodzenie szkoły należy na długości 18,m rozebrać i wybudować nowy cokół betonowy zagłębiony w gruncie na 1,m w stosunku do projektowanego chodnika. Górę cokołu należy dostosować do istniejącego ogrodzenia szkoły. Beton cokołu wykonać ze szczelnego betonu min. C16/2, W-8, gr. 3cm. W trakcie betonowania cokołu ogrodzenia należy osadzić słupki stalowe z rury prostokątnej 4x6/4mm, ze stali St3SX. Ich rozstaw dostosować do długości istniejących segmentów ogrodzenia o długości ok. 2,33m. Zgodnie z uzgodnieniem z Dyrekcja Szkoły, istniejącą furtkę należy zlikwidować. Ogrodzenie wykonać z segmentów rozebranego odcinka ogrodzenia. Całość ogrodzenia stalowego na odcinku 3 4 należy oczyścić do III stopnia czystości i pomalować 2x farbą miniową i 2x farbą ftalową nawierzchniową w kolorze istniejącego ogrodzenia. Słupki stalowe ogrodzenia ustawić dłuższą krawędzią prostopadle do osi podłużnej ogrodzenia. Na trasie nowego fragmentu ogrodzenia rośnie jedno drzewo, które zgodnie z uzgodnieniem należy przesadzić do miejsca wskazanego przez Ogrodnika Miasta Gdynia Odcinek od punktu 4 do 5 Istniejący trawnik należy zachować na istniejącej wysokości oddzielając trawnik od projektowanego chodnika płytą typu meba opartą o obrzeże chodnikowe. Istniejący cokół ogrodzenia szkoły należy oczyścić i wyrównać ubytki wyprawą cementową gr. 2cm Odcinek od punktu 5 do 6 Na tym odcinku cokół ogrodzenia zostanie odsłonięty ok. 2-3cm w stosunku do poziomu istniejącego trawnika w związku z czym należy: a. Istniejący cokół ogrodzenia podbetonować odcinkami 1,m na głębokość,5m, beton C16/2. b. Odsłoniętą część cokołu wyrównać i wykonać wyprawę zaprawy cementowej gr. 2cm z zatarciem na gładko. c. Istniejącą bramę wjazdową na teren boiska szkoły obniżyć w taki sposób aby dopasować do projektowanej rzędnej wjazdu 78,36m npm. d. Bramę wjazdową oczyścić do III stopnia czystości i pomalować zestawem farb jak ogrodzenie na odcinku 3-4. Uwaga: Całość cokołu ogrodzenia należy pomalować pomalować farbą akrylowosilikonową, wodorozcieńczalną, ochronno-dekoracyjną koloru szarego.

5 str. 4 Podłoże na które nakładana będzie farba powinno być oczyszczone z kurzu, starych farb i innych zanieczyszczeń. Malowanie należy wykonać zgodnie z instrukcją Producenta. Farba powinna być odporna na szorowanie na mokro, powłoka powinna być odporna na ścieranie, czynniki chemiczne jak olej mineralny, benzyna, smary, roztwór soli oraz na warunki atmosferyczne: kwaśne deszcze, alkalia, spaliny, słońce. Powłoka musi być paroprzepuszczalna i umożliwiać dyfuzję pary wodnej oraz mieć wysoką odporność na dyfuzję dwutlenku węgla. W związku ze zmniejszeniem nachylenia projektowanego wjazdu do 3%, różnice wysokości pomiędzy wjazdem a boiskiem należy wykonać z 2 rzędów płyt meba, na szerokości bramy wjazdowej. Płyty meba oprzeć o cokół ogrodzenia, a boczne płaszczyzny zabezpieczyć elementami oporowymi 25x2x1cm Odcinek od punktu 6 do 7 Istniejący trawnik należy zachować na istniejącej wysokości oddzielając trawnik od projektowanego chodnika płytą typu meba opartą o obrzeże chodnikowe. Istniejący cokół ogrodzenia szkoły należy oczyścić i wyrównać ubytki wyprawą cementową gr. 2cm ZESTAWIENIE ROBÓT lp wyszczególnienie jm ilość 1 Rozbiórka istniejącego cokołu i ogrodzenia mb 18, 2 Wykonanie nowego cokołu betonowego mb 17, 3 Ustawienie ogrodzenia w nowej lokalizacji mb 17, Opracował: inż. Edward Trocka 2.. SPIS RYSUNKÓW l.p tytuł rysunku skala nr rys. 1. Plan sytuacyjno - wysokościowy 1:5 rys. K-1 2. Przekrój projektowanego ogrodzenia na odcinku 3-4 1:2 rys. K-2

6 7 7.5 C Y LK OW S KI EG O 3.5. RN IKA 14 KO PE IKA ERN K OP IKA RN E P KO U NAL. K W O Z I E RPER TR Z N Y L CH IKA I N NI KI A UWAGA: Drzewo będące w kolizji z nową trasą ogrodzenia należy przesadzić zgodnie z lokalizacją uzgodnioną z Biurem Ogrodnika Miasta. Plan sytuacyjno-wysokościowy nr upr. 2246/Gd/85 Branża KONSTRUKCYJNA b. konstrukcyjna Data r. Rys. K-1 Skala 1:5 Jednostka ewidencyjna: Gdynia; Obręb: GD62, działki nr: 32/8 i 83/8, Obręb: GD71, działki nr: 118/1 i 991/1 Gdynia, ulica Kopernika Projektant : inż. Edward Trocka Rysunek: Adres: Temat: t e l e ma i l : e w p. pl Budowa i przebudowa ulicy Kopernika na odcinku od posesji nr 125 do nr 141 wraz z budową miejsc postojowych i chodników G D YN IA u l.w IE R Z B O W A 2 5 P RO J E K T O W AN I E I W YK O N AW S T W O B UD O W LA NE projektowany dywanik asfaltowy - wg odrębnego opracowania słupki żeliwne blokujące parkowanie pojazdów, ustawione co 1,5m projektowana przebudowa gazociągu proj. przebudowa kabla oświetlenia projektowana lampa oswietleniowa proj. przebudowa kabla teletechniczn. projektowana kan. deszczowa zgodnie z projektem zamiennym proj. kan. deszczowa - zgodnie z projektem budowlanym z r proj. przyłącza kan. deszczowej zgodnie z odrębnym opracowaniem proj. kan. sanitarna - zgodnie z projektem budowlanym z r kanalizacja sanitarna do likwidacji projektowane ogrodzenie szkoły projektowana linia pasa drogowego proj. utwardzenie płytami Meba proj. przebudowa prywatnych wjazdów zakres opracowania proj. odtworzenie trawników 35m2 projektowany krawężnik wystający 12cm projektowany krawężnik wtopiony -5cm projektowana nawierzchnia ulicy z asfaltu projektowana nawierzchnia miejsc postojowych z kostki bet. szarej projektowana ścianka oporowa z elementów betonowych 2x25x1cm projektowany trawnik projektowana nawierzchnia wjazdów z kostki betonowej czerwonej ELEMENTY PROJEKTOWANE projektowana nawierzchnia chodnika z kostki betonowej projektowana nawierzchnia ulicy z kostki betonowej typu TT, szarej istniejące ogrodzenie do przestawienia istn. kabel teletech. do przełożenia istn. gazociąg do likwidacji istn. kabel oświetlenia do likwidacji istniejąca lampa oświetleniowa do przesunięcia granice działek w zakresie opracowania istniejące drzewa do usunięcia LEGENDA ELEMENTY ISTNIEJĄCE PLAN SYTUACYJNOWYSOKOŚCIOWY 1:5
