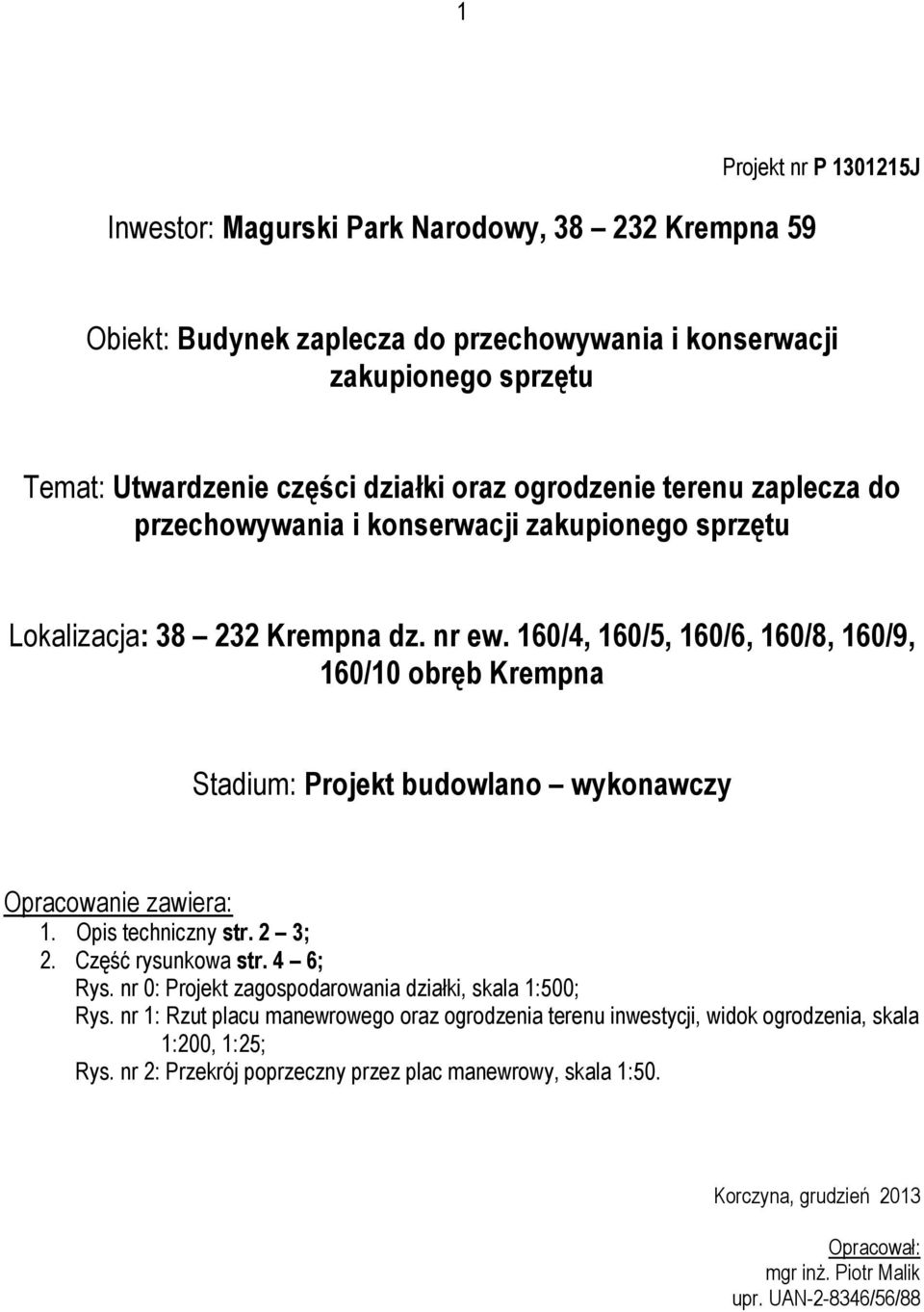

1 1 Inwestor: Magurski Park Narodowy, Krempna 59 Projekt nr P J Obiekt: Budynek zaplecza do przechowywania i konserwacji zakupionego sprzętu Temat: Utwardzenie części działki oraz ogrodzenie terenu zaplecza do Lokalizacja: Krempna dz. nr ew. 160/4, 160/5, 160/6, 160/8, 160/9, 160/10 obręb Krempna Stadium: Projekt budowlano wykonawczy Opracowanie zawiera: 1. Opis techniczny str. 2 3; 2. Część rysunkowa str. 4 6; Rys. nr 0: Projekt zagospodarowania działki, skala 1:500; Rys. nr 1: Rzut placu manewrowego oraz ogrodzenia terenu inwestycji, widok ogrodzenia, skala 1:200, 1:25; Rys. nr 2: Przekrój poprzeczny przez plac manewrowy, skala 1:50. Korczyna, grudzień 2013 Opracował: mgr inż. Piotr Malik upr. UAN /56/88

160/4, 160/5, 160/6, 160/8, 160/9, 160/10 obręb Krempna Stadium: Projekt budowlano wykonawczy Opracowanie zawiera: 1. Opis techniczny str. 2 3; 2. Część rysunkowa str. 4 6; Rys.

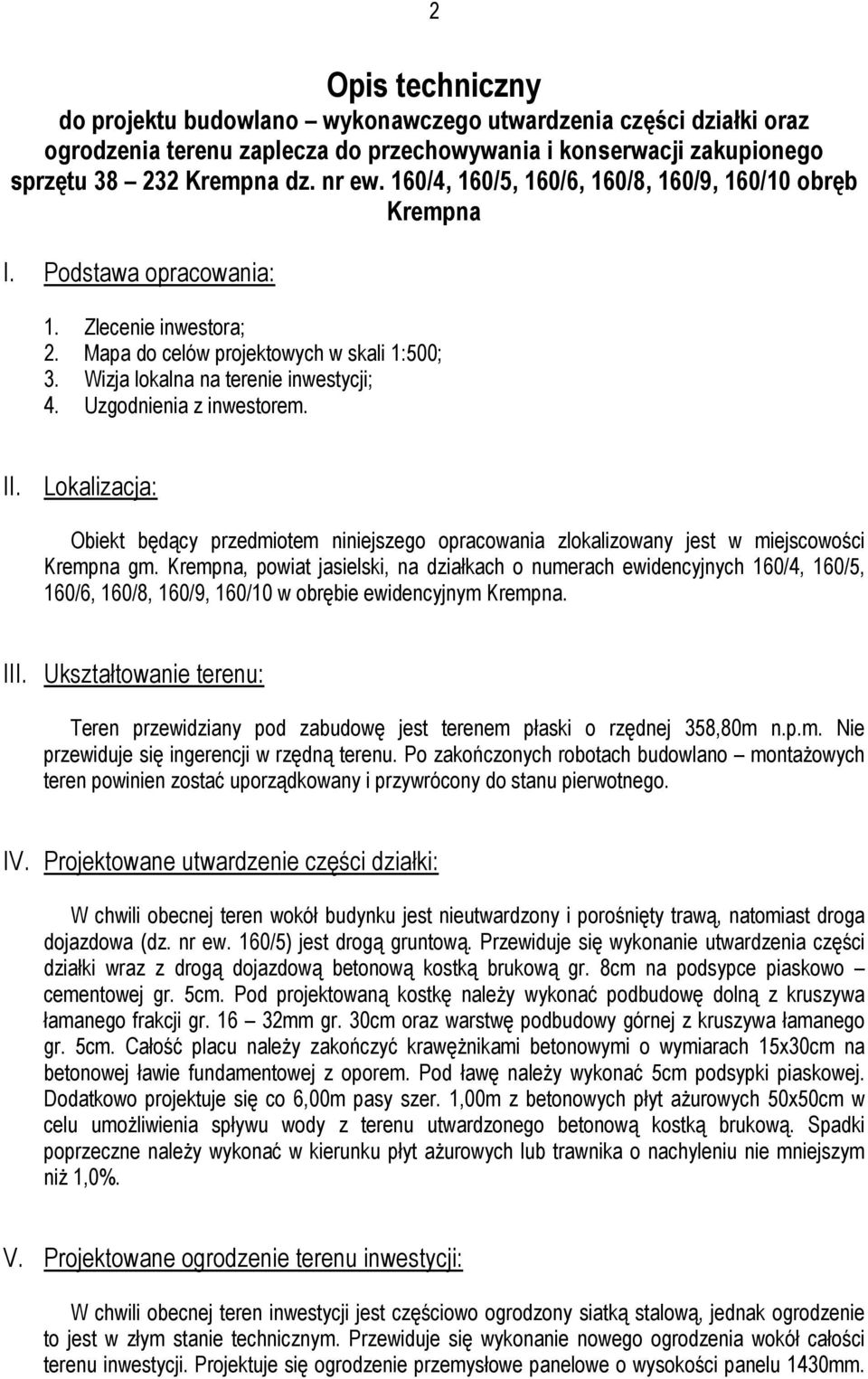

2 2 Opis techniczny do projektu budowlano wykonawczego utwardzenia części działki oraz ogrodzenia terenu zaplecza do przechowywania i konserwacji zakupionego sprzętu Krempna dz. nr ew. 160/4, 160/5, 160/6, 160/8, 160/9, 160/10 obręb Krempna I. Podstawa opracowania: 1. Zlecenie inwestora; 2. Mapa do celów projektowych w skali 1:500; 3. Wizja lokalna na terenie inwestycji; 4. Uzgodnienia z inwestorem. II. Lokalizacja: Obiekt będący przedmiotem niniejszego opracowania zlokalizowany jest w miejscowości Krempna gm. Krempna, powiat jasielski, na działkach o numerach ewidencyjnych 160/4, 160/5, 160/6, 160/8, 160/9, 160/10 w obrębie ewidencyjnym Krempna. III. Ukształtowanie terenu: Teren przewidziany pod zabudowę jest terenem płaski o rzędnej 358,80m n.p.m. Nie przewiduje się ingerencji w rzędną terenu. Po zakończonych robotach budowlano montażowych teren powinien zostać uporządkowany i przywrócony do stanu pierwotnego. IV. Projektowane utwardzenie części działki: W chwili obecnej teren wokół budynku jest nieutwardzony i porośnięty trawą, natomiast droga dojazdowa (dz. nr ew. 160/5) jest drogą gruntową. Przewiduje się wykonanie utwardzenia części działki wraz z drogą dojazdową betonową kostką brukową gr. 8cm na podsypce piaskowo cementowej gr. 5cm. Pod projektowaną kostkę należy wykonać podbudowę dolną z kruszywa łamanego frakcji gr mm gr. 30cm oraz warstwę podbudowy górnej z kruszywa łamanego gr. 5cm. Całość placu należy zakończyć krawężnikami betonowymi o wymiarach 15x30cm na betonowej ławie fundamentowej z oporem. Pod ławę należy wykonać 5cm podsypki piaskowej. Dodatkowo projektuje się co 6,00m pasy szer. 1,00m z betonowych płyt ażurowych 50x50cm w celu umożliwienia spływu wody z terenu utwardzonego betonową kostką brukową. Spadki poprzeczne należy wykonać w kierunku płyt ażurowych lub trawnika o nachyleniu nie mniejszym niż. V. Projektowane ogrodzenie terenu inwestycji: W chwili obecnej teren inwestycji jest częściowo ogrodzony siatką stalową, jednak ogrodzenie to jest w złym stanie technicznym. Przewiduje się wykonanie nowego ogrodzenia wokół całości terenu inwestycji. Projektuje się ogrodzenie przemysłowe panelowe o wysokości panelu 1430mm.

Uzgodnienia z inwestorem. II. Lokalizacja: Obiekt będący przedmiotem niniejszego opracowania zlokalizowany jest w miejscowości Krempna gm.

3 3 Poziome pręty nośne projektuje się jako 2Φ6mm co 200mm, natomiast pręty pionowe Φ4,8mm co 50mm. Słupki ogrodzeniowe należy wykonać z profili zamkniętych 60x40mm z plastikową zaślepką od góry słupka. Słupki osadzone będą w betonowym fundamencie. Przewiduje się również wykonanie cokołu z betonowych elementów prefabrykowanych. Dodatkowo należy przewidzieć wykonanie bramy rozwieralnej (siłowniki elektryczne) o szer. w świetle 5,00m. Ponadto projektuje się wykonanie furtki o szerokości w świetle 1,10m. Słupki bramy oraz furtki należy wykonać jako 100x100mm z plastikową zaślepką od góry słupka. Bramę oraz furtkę należy wykonać w systemie analogicznym jak projektowane ogrodzenie. VI. Ochrona ludności zgodnie z wymaganiami Ochrony Cywilnej nie dotyczy VII. Ochrona zabytków i dóbr kultury Budynek nie jest obiektem zabytkowym, nie znajduje się w strefie ochrony konserwatorskiej. VIII. Ochrona interesów osób trzecich: 1. Inwestycja nie ogranicza osobom trzecim dostępu do drogi publicznej dojazd i dojście istniejącym zjazdem z drogi powiatowej; 2. Inwestycja nie ogranicza osobom trzecim możliwości korzystania z wody, kanalizacji sanitarnej, energii elektrycznej i cieplnej oraz środków łączności zaopatrzenie budynku w media istniejącymi przyłączami; 3. Inwestycja nie ogranicza osobom trzecim dopływu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi; 4. Inwestycja nie stanowi źródła emisji hałasu oraz wibracji, a także promieniowania w szczególności jonizującego pola elektromagnetycznego i innych zakłóceń; Korczyna, grudzień 2013 Opracował: mgr inż. Piotr Malik upr. UAN /56/88

Dodatkowo należy przewidzieć wykonanie bramy rozwieralnej (siłowniki elektryczne) o szer. w świetle 5,00m. Ponadto projektuje się wykonanie furtki o szerokości w świetle 1,10m.

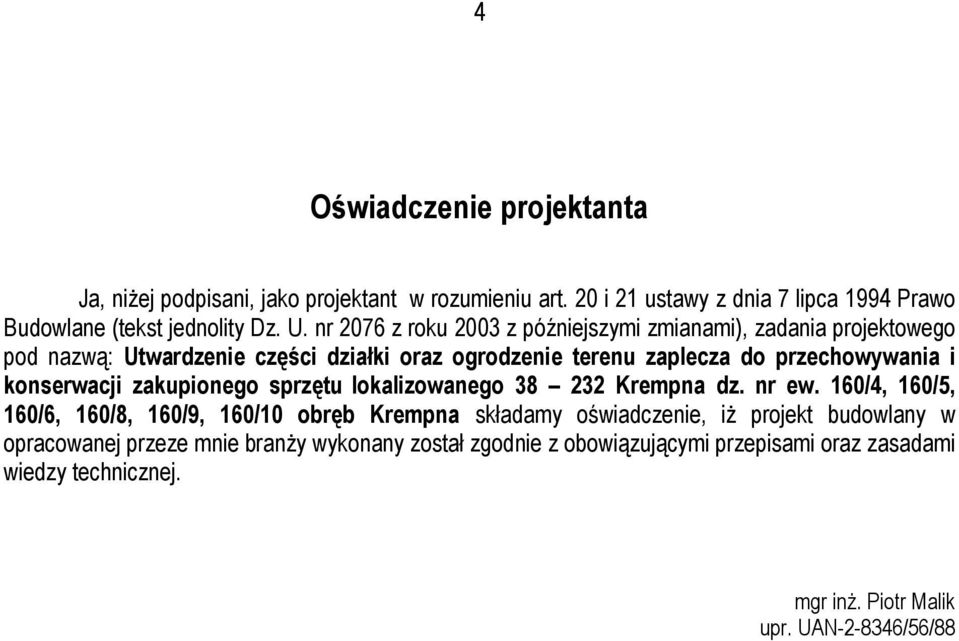

4 4 Oświadczenie projektanta Ja, niżej podpisani, jako projektant w rozumieniu art. 20 i 21 ustawy z dnia 7 lipca 1994 Prawo Budowlane (tekst jednolity Dz. U. nr 2076 z roku 2003 z późniejszymi zmianami), zadania projektowego pod nazwą: Utwardzenie części działki oraz ogrodzenie terenu zaplecza do przechowywania i konserwacji zakupionego sprzętu lokalizowanego Krempna dz. nr ew. 160/4, 160/5, 160/6, 160/8, 160/9, 160/10 obręb Krempna składamy oświadczenie, iż projekt budowlany w opracowanej przeze mnie branży wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Piotr Malik upr. UAN /56/88

konserwacji zakupionego sprzętu lokalizowanego 38 232 Krempna dz. nr ew.

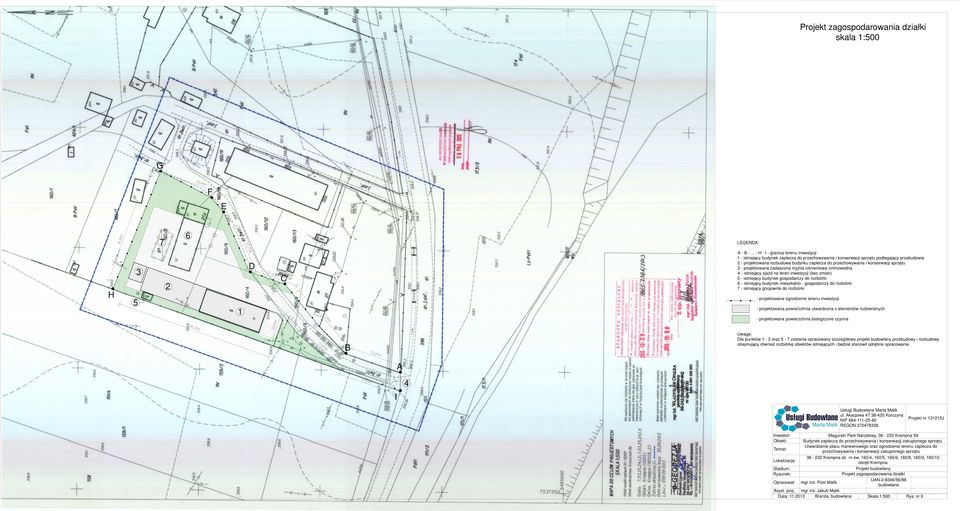

5 Projekt zagospodarowania działki skala 1:500 G F E 6 7 LEGENDA: A - B H - I - granica terenu inwestycji 1 - istniejący budynek zaplecza do przechowywania i konserwacji sprzętu podlegający przebudowie 2 - projektowana rozbudowa budynku zaplecza do przechowywania i konserwacji sprzętu 3 - projektowana zadaszona myjnia ciśnieniowa zimnowodna 4 - istniejący zjazd na teren inwestycji (bez zmian) 5 - istniejący budynek gospodarczy do rozbiórki 6 - istniejący budynek mieszkalno - gospodarczy do rozbiórki 7 - istniejący gnojownik do rozbiórki D 3 C 2 H - projektowane ogrodzenie terenu inwestycji 5 - projektowana powierzchnia utwardzona z elementów rozbieralnych 1 - projektowana powierzchnia biologicznie czynna Uwaga: Dla punktów 1-3 oraz 5-7 zostanie opracowany szczegółowy projekt budowlany przebudowy i rozbudowy obejmujący również rozbiórkę obiektów istniejących i będzie stanowił odrębne opracowanie. B A 4 I Usługi Budowlane Marta Malik ul. Akacjowa Korczyna NIP REGON Inwestor: Obiekt: Projekt nr J Magurski Park Narodowy, Krempna 59 Budynek zaplecza do Utwardzenie placu manewrowego oraz ogrodzenie terenu zaplecza do Temat: Krempna dz. nr ew. 160/4, 160/5, 160/6, 160/8, 160/9, 160/10 Lokalizacja: obręb Krempna Projekt budowlany Stadium: Projekt zagospodarowania działki Rysunek: UAN /56/88 Opracował: mgr inż. Piotr Malik budowlane Asyst. proj. mgr inż. Jakub Malik Branża: budowlana Data: Skala 1:500 Rys. nr 0

konserwacji sprzętu 3 - projektowana zadaszona myjnia ciśnieniowa zimnowodna 4 - istniejący zjazd na teren inwestycji (bez zmian) 5 - istniejący budynek gospodarczy do rozbiórki 6 - istniejący

6 Widok bramy wjazdowej oraz furtki skala 1:25 Rzut placu manewrowego oraz ogrodzenie terenu inwestycji skala 1:500 Widok przęsła powtarzalnego skala 1:25 Linia załamania spadku nawierzchni Budynek zaplecza do przechowywania i konserwacji sprzętu Projektowana nawierzchnia z betonowej kostki brukowej gr. 8cm Projektowany pas szerokości 1,00m z betonowych płyt ażurowych Furtka szer. w świetle 1,10m Usługi Budowlane Marta Malik ul. Akacjowa Korczyna NIP REGON Brama wjazdowa rozwieralna dwuskrzydłowa automatyczna szer. w świetle 5,00m Inwestor: Obiekt: Projekt nr J Magurski Park Narodowy, Krempna 59 Budynek zaplecza do Utwardzenie placu manewrowego oraz ogrodzenie terenu zaplecza do Temat: Krempna dz. nr ew. 160/4, 160/5, 160/6, 160/8, 160/9, 160/10 Lokalizacja: obręb Krempna Projekt budowlany Stadium: Rzut placu manewrowego oraz ogrodzenia tereny inwestycji, widok ogrodzenia Rysunek: UAN /56/88 Opracował: mgr inż. Piotr Malik budowlane Asyst. proj. mgr inż. Jakub Malik Branża: budowlana Skala 1:200, 1:25 Rys. nr 1 Data:

w świetle 1,10m Usługi Budowlane Marta Malik ul. Akacjowa 47 38-420 Korczyna NIP 684-111-25-80 REGON 370478338 Brama wjazdowa rozwieralna dwuskrzydłowa automatyczna szer.

7 Przekrój poprzeczny przez projektowany plac manewrowy skala 1:50 Budynek zaplecza do przechowywania i konserwacji sprzętu betonowe płyty ażurowe gr. 8cm podsypka piaskowo - cementowa gr. 5cm podbudowa z kruszywa łamanego gr. 5cm podbudowa z kruszywa łamanego 6-32mm gr. 30cm betonowa kostka brukowa gr. 8cm podsypka piaskowo - cementowa gr. 5cm podbudowa z kruszywa łamanego gr. 5cm podbudowa z kruszywa łamanego 6-32mm gr. 30cm krawężnik betonowy 15x30cm podsypka piaskowo - cementowa gr. 5cm ława betonowa z oporem gr. 10cm Uwaga: Spadki w pozostałych przekrojach należy zawsze wykonać o nachyleniu w kierunku pasa z ażurowych płyt betonowych. Usługi Budowlane Marta Malik ul. Akacjowa Korczyna NIP REGON Projekt nr J Inwestor: Obiekt: Magurski Park Narodowy, Krempna 59 Budynek zaplecza do Temat: Lokalizacja: Stadium: Utwardzenie placu manewrowego oraz ogrodzenie terenu zaplecza do Krempna dz. nr ew. 160/4, 160/5, 160/6, 160/8, 160/9, 160/10 obręb Krempna Projekt budowlany Rysunek: Przekrój poprzeczny przez projektowany plac manewrowy Opracował: mgr inż. Piotr Malik UAN /56/88 budowlane Asyst. proj. mgr inż. Jakub Malik Data: Branża: budowlana Skala 1:50 Rys. nr 2

5cm podbudowa z kruszywa łamanego 6-32mm gr. 30cm krawężnik betonowy 15x30cm podsypka piaskowo - cementowa gr. 5cm ława betonowa z oporem gr.
