1 PROJEKT WYKONAWCZY Przebudowa drogi wojewódzkiej nr 213 na odcinku od m. Cecenowo do mostu na rz. Łebie dł. ok. 3,0 km PROJEKT DOCELOWEJ ORGANIZACJI RUCHU INWESTOR: Zarząd Dróg Wojewódzkich w Gdańsku ul. Mostowa 11a Gdańsk BRANŻA: Drogowa FUNKCJA IMIĘ I NAZWISKO - UPRAWNIENIA mgr inż. Bartosz Brzozowski Projektant nr upr. proj. WKP/0230/POOD/06 PODPIS Gdańsk, maj 2015 r.

3,0 km PROJEKT DOCELOWEJ ORGANIZACJI RUCHU INWESTOR: Zarząd Dróg Wojewódzkich w Gdańsku ul.

2 S P I S T R E Ś C I I. CZĘŚĆ OPISOWA 1. DANE OGÓLNE 1.1. Podstawa opracowania 1.2. Zakres i cel opracowania 2. STAN ISTNIEJĄCY 3. PARAMETRY TECHNICZNE 4. PROJEKTOWANE OZNAKOWANIE 4.1 Oznakowanie pionowe 4.2 Oznakowanie poziome 5. PRZEWIDYWANY TERMIN WPROWADZENIA ORGANIZACJI RUCHU 6. UWAGI KOŃCOWE 7. KARTA UZGODNIEŃ II. CZĘŚĆ RYSUNKOWA Rys. nr 1 Plan orientacyjny 1:5000 Rys. nr 2 Projekt organizacji ruchu 1:500

1 Oznakowanie pionowe 4.2 Oznakowanie poziome 5. PRZEWIDYWANY TERMIN WPROWADZENIA ORGANIZACJI RUCHU 6.

3 OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. Podstawa opracowania Umowa z Inwestorem Mapa zasadnicza w skali 1: 500 oraz pomiary wysokościowe istniejącego terenu Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie Dziennik Ustaw Nr 43/ 1999 poz. 430 Ustawa z dnia 7 lipca Prawo Budowlane, Dz. U. 207/2003, poz. 2016, z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach; Dz. U. 220/2003, poz Załączniki 1, 2, 3, 4 do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r.w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach - poz Dziennik Ustaw Nr 220 z dnia 23 grudnia 2003 r. Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia 31 lipca 2002 r. w sprawie znaków i sygnałów drogowych Dz. U. Nr 170 poz z dnia 12 października 2002 Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzeniem Dz. U. Nr 177 poz Wyniki własnej inwentaryzacji rejonu objętego projektem Uzgodnienia z Zamawiającym 1.2. Zakres i cel opracowania Przedmiotem niniejszego opracowania jest projekt docelowej organizacji ruchu dla odcinka od granicy m. Cecenowo do mostu na rzece Łeba. Długość odcinka objętego opracowaniem wynosi ok. 3,03 km. Droga zlokalizowana jest na terenie województwa pomorskiego, na terenie powiatu Słupskiego, w gminie Główczyce. 2. STAN ISTNIEJĄCY Obszar wzdłuż drogi ma zróżnicowany charakter zagospodarowania i użytkowania. W miejscowościach występuje zwarta zabudowa mieszkaniowo usługowa, a otoczenie drogi poza terenami zabudowanymi stanowią głównie grunty rolnicze. Na długości opracowania droga posiada przekrój jednojezdniowy drogowy, uliczny i półuliczny o szerokościach jezdni od 5,0 5,3m z poboczami gruntowymi szerokości 0,7 2,0 m. Na całym odcinku projektowanej drogi zlokalizowane są liczne zjazdy publiczne i indywidualne o różnej nawierzchni (z mieszanki mineralno-bitumicznej, kostki betonowej lub gruntowej). Największą grupę stanowią indywidualne zjazdy na pola oraz do posesji. W miejscowości Cecenowo występuje chodnik zarówno przy jezdni jak i oddzielony pasem gruntowym. Pod koroną drogi znajdują się przepusty żelbetowe, zarówno na ciekach wodnych jak i łączące rowy przydrożne oraz most na kanale Porajskim w km 1+556,00 (kilometracja lokalna) km (km wg DW 213)

1. Podstawa opracowania Umowa z Inwestorem Mapa zasadnicza w skali 1: 500 oraz pomiary wysokościowe istniejącego terenu Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999

4 3. PARAMETRY TECHNICZNE Podstawowe parametry techniczne drogi powiatowej nr 2908C kategoria drogi - wojewódzka, klasa techniczna: - Z, dopuszczalny nacisk osi pojazdu - 80kN/oś, kategoria ruchu - KR-2, prędkość projektowa - 50 km/h, szerokość jezdni 6,0 m, szerokość poboczy gruntowych 1,0 m, pochylenia poprzeczne nawierzchni na odcinkach prostych i = 2%, pochylenia poprzeczne nawierzchni na łukach poziomych wg rys planu sytuacyjnego, spadek poprzeczny na rampie zmienny, przyjęto kształtowanie rampy poprzez obrót jezdni wokół osi, 4. PROJEKTOWANE OZNAKOWANIE 4.1. Oznakowanie pionowe Na długości odcinka przewiduje się dostawienie znaków zakazu: znak B-33 (ograniczenie prędkości) wraz z odwołaniami. Ponadto ze względu na drzewa znajdujące się w skrajni drogowej (droga poszerzona w stosunku do istniejącej) wprowadzono znaki A-30 (inne niebezpieczeństwo) z tabliczka Drzewa s skrajni oraz wskazaniem długości występowania zagrożenia. Na wlotach dróg bocznych zastosowano brakujący znak A-7 (ustąp pierwszeństwa przejazdu) oraz B-20. Przewiduję się likwidację istniejących zestawów znaków A-11 (nierówna droga) wraz z tabliczką T-2. Pozostałe znaki istniejące do wymiany na nowe. Wymianie podlegają również słupki hektometrowe z racji korekty geometrii trasy oraz nawiązaniu kilometracji do istniejącego obiektu mostowego na rzece Łeba. Znak A-32 należy traktować jako sezonowy i ustawiać jedynie w okresie zimowym. Wszystkie znaki projektowane, a także istniejące pokazano na rysunku nr 2. ZESTAWIENIE PROJEKTOWANYCH ZNAKÓW PIONOWYCH Typ znaków Rodzaj oznakowania Ilość znaków Ilość słupków do znaków Znaki ostrzegawcze Znaki zakazu Tablice drogowe A A B B T Oznakowanie poziome Segregację pasów ruchu w miejscach wskazanych w projekcie przewiduje się wykonać za pomocą linii P-1b, P-3b, P-4 i P6. W miejscu zjazdów i skrzyżowań w ciągu linii ciągłej P-4 należy wykonać linię pojedynczą przerywaną szeroką P-1e.

łukach poziomych wg rys planu sytuacyjnego, spadek poprzeczny na rampie zmienny, przyjęto kształtowanie rampy poprzez obrót jezdni wokół osi, 4. PROJEKTOWANE OZNAKOWANIE 4.1.

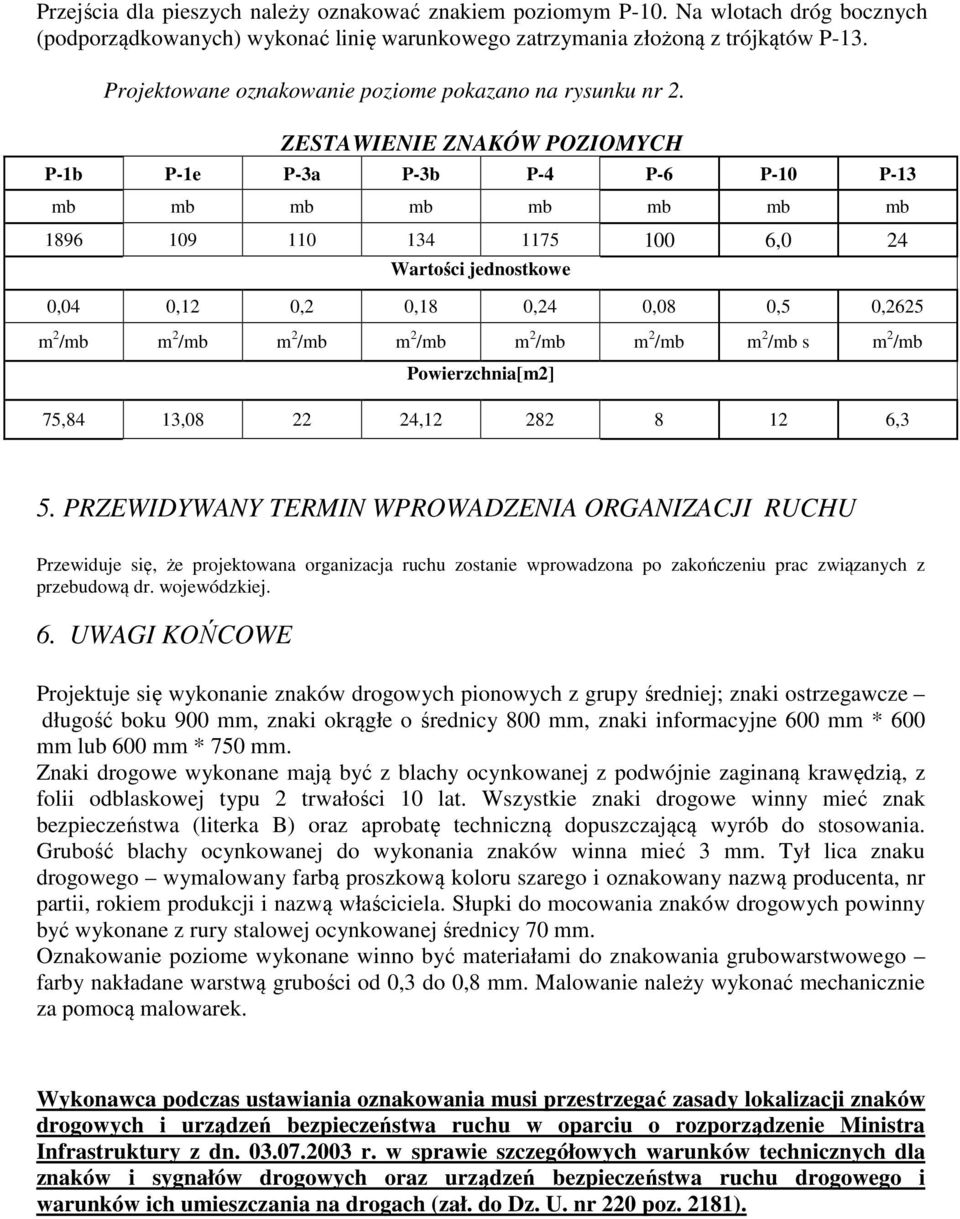

5 Przejścia dla pieszych należy oznakować znakiem poziomym P-10. Na wlotach dróg bocznych (podporządkowanych) wykonać linię warunkowego zatrzymania złożoną z trójkątów P-13. Projektowane oznakowanie poziome pokazano na rysunku nr 2. ZESTAWIENIE ZNAKÓW POZIOMYCH P-1b P-1e P-3a P-3b P-4 P-6 P-10 P-13 mb mb mb mb mb mb mb mb ,0 24 Wartości jednostkowe 0,04 0,12 0,2 0,18 0,24 0,08 0,5 0,2625 m 2 /mb m 2 /mb m 2 /mb m 2 /mb m 2 /mb m 2 /mb m 2 /mb s m 2 /mb Powierzchnia[m2] 75,84 13, , ,3 5. PRZEWIDYWANY TERMIN WPROWADZENIA ORGANIZACJI RUCHU Przewiduje się, że projektowana organizacja ruchu zostanie wprowadzona po zakończeniu prac związanych z przebudową dr. wojewódzkiej. 6. UWAGI KOŃCOWE Projektuje się wykonanie znaków drogowych pionowych z grupy średniej; znaki ostrzegawcze długość boku 900 mm, znaki okrągłe o średnicy 800 mm, znaki informacyjne 600 mm * 600 mm lub 600 mm * 750 mm. Znaki drogowe wykonane mają być z blachy ocynkowanej z podwójnie zaginaną krawędzią, z folii odblaskowej typu 2 trwałości 10 lat. Wszystkie znaki drogowe winny mieć znak bezpieczeństwa (literka B) oraz aprobatę techniczną dopuszczającą wyrób do stosowania. Grubość blachy ocynkowanej do wykonania znaków winna mieć 3 mm. Tył lica znaku drogowego wymalowany farbą proszkową koloru szarego i oznakowany nazwą producenta, nr partii, rokiem produkcji i nazwą właściciela. Słupki do mocowania znaków drogowych powinny być wykonane z rury stalowej ocynkowanej średnicy 70 mm. Oznakowanie poziome wykonane winno być materiałami do znakowania grubowarstwowego farby nakładane warstwą grubości od 0,3 do 0,8 mm. Malowanie należy wykonać mechanicznie za pomocą malowarek. Wykonawca podczas ustawiania oznakowania musi przestrzegać zasady lokalizacji znaków drogowych i urządzeń bezpieczeństwa ruchu w oparciu o rozporządzenie Ministra Infrastruktury z dn r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (zał. do Dz. U. nr 220 poz. 2181).

ZESTAWIENIE ZNAKÓW POZIOMYCH P-1b P-1e P-3a P-3b P-4 P-6 P-10 P-13 mb mb mb mb mb mb mb mb 1896 109 110 134 1175 100 6,0 24 Wartości jednostkowe 0,04 0,12 0,2 0,18 0,24 0,08 0,5 0,2625 m 2 /mb m 2

6 KARTA UZGODNIEŃ Przebudowa drogi wojewódzkiej nr 213 na odcinku od m. Cecenowo do mostu na rz. Łebie dł. ok. 3,0 km
